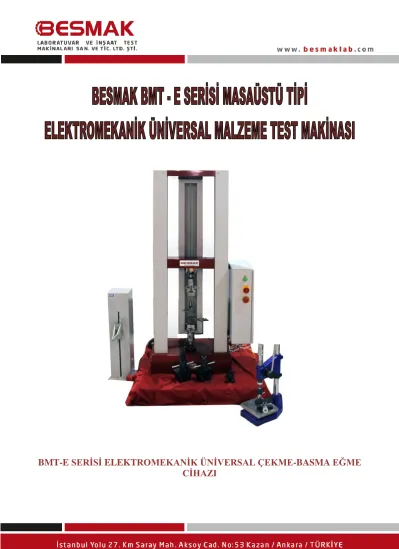

BMT-E SERİSİ ELEKTROMEKANİK ÜNİVERSAL ÇEKME-BASMA EĞME CİHAZI

BMT-E SERİSİ ELEKTROMEKANİK ÜNİVERSAL ÇEKME-BASMA EĞME

CİHAZI

B) GENEL ÖZELLİKLER A) TEKNİK ÖZELLİKLER

Kapasite: Cihaz kapasitesi çekme ve basma yönünde 10 kN - 20 kN - 30 kN ve 50 kN ‘dur.

Elektronik Ünite: Alman Menşeili DOLI Kontrolör Kontrol:

1) DOLI Kontrolör

2) DOLI El Kumandası ve Kontrol Paneli (Acil durdurma butonlu)

3) Bilgisayar Yazılımı Test&Motion (Kuvvet, Gerilme ve Stroke Kontrollü)

Yük Hassasiyeti: Ölçme için kullanılan algılayıcı yük hücresinin sınıfı 0,5 dir.

Çapraz Kafa Pozisyon Kontrol Çözünürlüğü:

Hareketli başlık pozisyon kontrol çözünürlüğü =<0,05 µm veya pozisyon ölçüm hassasiyeti ±0.002 mm. dir. (opsiyoneldir)

Min Yük Kontrol

Hızı: 0.01 kN/s

Çapraz Kafanın Hareket Hız Aralığı :

Deney hızı en az 0,001 mm/dak. ile 1000 mm/dak. (nominal hız) arasında istenilen değere ayarlanabilmektedir.

Min Deformasyon

Kontrol Hızı: 0.001 mm/dk Kolonlar Arası

Mesafe: Test alanı genişliği >= 400 mm dir. (opsiyoneldir.) Çapraz Kafa Hareket

Mesafesi: Aksesuarsız test alanı yüksekliği >= 1200 mm dir. (opsiyoneldir.) Toplam Test Alanı

Yüksekliği 1200

Güç: Cihaz çalışma voltajı 380 volt 50 Hz AC şebeke trifazedir.

 Cihaz hareket sistemi elektromekanik, servo motor tarafından dijital kontrolle tahriklidir.

 Sürücü motor AC servo sistemdir.

 Cihazın gövdesinde korozyon, paslanma söz konusu değildir.

 Cihaz kapasitesi çekme ve basma yönünde en az 20 kN dir.

 Cihaz +10^oC ile +35^oC sıcaklıklarda, +%20 ile %90 Rh şartlarında çalışabilmektedir.

 Hareketli başlık hız doğruluğu nominal hız değerinin(presin uygulayabildiği mak. hız değlerinin)

≤%0,05 veya set edilmiş olan hız değerinin%0.1’i hassasiyettedir.

 Yük çerçevesi ( gövdesi) zemine veya masa üstüne oturan ve özel montaj gerektirmeyen, tek ölçme alanlıdır.

 Cihaz yazılımı Windows tabanlı tüm işletim sistemleri ile çalışmaktadır. PC ile haberleşme Ethernet bağlantılıdır.

 Cihazla birlikte en az 20 kN kapasiteli ve kapasitesinin %0.1’i ile % 100’ü arasında ISO 7500-1 sınıf 0,5 olan 1 adet yük hücresi verilmektedir. (Referans kapasite 20 kN olup opsiyonel kapasiteye bağlı olarak yük hücreleri belirlenmektedir.)

 Bütün yük hücresi ayarlarını ve kalibrasyon parametrelerini otomatik olarak tanıyabilmektedir.

 Her bir yük hücresi prese bağlı konumdayken, uluslararası izlenebilirliği olan kalibrasyon işlemi gerçekleştirilip sertifikalandırılarak, belgesi ilgili birime teslim edilecek ve pres sınıf 0,5 dir.

 Cihaz dijital ölçüm elektronikleri ve algılayıcı bağlantılarıyla birlikte verilmektedir.

OTOMATİK EKSTENSOMETRE (opsiyoneldir)

 Tam otomatikEkstensometre, ISO 9513 kriterlerini sağlamakta ve sınıf 0.5dir. (opsiyoneldir) L0 ( ilk ölçme boyu ) aralığı: en az 10…700 mm

Uzama Ölçme aralığı : en az 700 - L0 mm,

ISO 6892-1 Method A kapalı çevrim testleri yapabilecek yeterliliktedir. Ayrıca verilecek olan tam otomatik ekstensometrenin ISO 527-1 standardı EK C’de belirtilmiş olan çekme modülü ölçüm yeterliliklerini sağladığı ekstensometre kalibrasyon sertifikası ile ibraz edilmektedir. (ekstensometre özellikleri talebe göre değiştirilebilmektedir)

 Cihazda kullanılacak tam otomatik ekstensometre, test başlangıcında numune üzerine otomatik kapatılarak, deney sonuna kadar uzamayı ölçebilmektedir. Test başlangıcında tanımlanan Lo boyuna otomatik olarak gitmekte, ayrıca test sonunda otomatik olarak açılmaktadır. Otomatik kopma algılama sistemine sahiptir.

MEKANİK EKSTENSOMETRE (opsiyoneldir)

VİDEOEKSTENSOMETRE (opsiyoneldir)

 Test numunesi üzerinde hiçbir etkisi yoktur,

 Hareketli parçaların eylemsizliğinden kaynaklanan hatalar bulunmamaktadır,

 Deneyde oluşan ani bir aksaklıktan dolayı kaynaklanacak hasar bulunmamaktadır,

 Isıtıcı test fırınları ile birlikte kolaylıkla kullanılabilir,

 Sert ve yumuşak birçok materyal üzerinde uygulanan testlerde kullanılabilir,

 Her ölçüdeki (büyük, küçük) test araçlarında kullanılabilir,

 Bütün çekme, akma ve kopma dayanımı hesaplayan makinelerde uyumludur,

 Bütün görüntü kalitelerinde kolay işlem,

 Enine ve boyuna eş zamanlı ölçüm,

 Geniş ölçüm alanı,

 Hassasiyet Sınıf 1,

 Kolay öğrenme, kullanıcı dostu ara yüz.

Resim 2: Videoekstensometre kullanımı Temsili ve örnek ekran görüntüleridir.

Özellikler:

 Elektronik kontrol ünitesi okuma hızı en az 1 kHz’dir.

 TS EN ISO 7500-1’e göre Sınıf 0.5’tir.

 Ölçüm oranı 70 Hz (özel kameralarla 4 kHz e kadar ölçüm alınabilir.)

 Ölçüm:

 2 den 20 noktaya kadar belirlenen çizgiler arasında,

 Nokta ve düz çizgi işaretçileri arasındaki mesafe mm olarak,

 Nokta işaretleyiciler ve numune geometrisine bağlı olarak enine uzaman tayini,

 Numune genişliğinin mm. olarak ölçümü.

 Ölçüm sistemi Metrik ve SI dır.

 Cihaz hareket iletim mekanizması ve bağlantıları hassas ve sessiz çalışmayı temin edecek niteliktedir. Firmamız, cihaz montajını tamamladıktan sonra, elektriksel ve mekanik olarak aktif hale getirecek 3 gün süre ile cihaz programı, test konuları, cihazın bakımı, onarımı ve

kalibrasyonu konularında eğitim verecektir. Firmamız eğitim verilen kişilerin her birine ayrı-ayrı eğitim sertifikası vermektedir.

C) YAPILABİLEN TESTLER ve APARATLAR

Elektromekanik Universal Test Cihazı ve yazılımı ilgili mekanik çene ve aparatlar kullanılarak birçok testi ISO 6892 ve/veya ASTM E4 standartlarına göre çekme yönlü, ISO 7500-1 ve ISO 3133 standardına göre de basma ve eğme testlerini gerçekleştirebilmektedir.

Aparatların tamamı Universal Test Cihazına kolay ve hızlı bir şekilde monte ve demonte edilebilmektedir.

C.1) Çekme Testi ve Aparatları

Yassı ve Çaplı Numuneler İçin Çene Tutucular

Mekanik Çene Takımı

 Cihazla birlikte üç takım çene verilmektedir:(istenilen ebatta çene takımı üretilmektedir)

 En az 20 KN Pnömatik ( yandan kapamalı) Çene;

 Çeneleri açma kapaması hava ile yapılan ve malzemeye göre ağızları değiştirilebilen pnömatik çene takımı, çene açma kapama ve sıkma basıncını ayarlamak için ayrıca ayak pedallı kontrol ünitesi bulunmaktadır.

 Pnömatik çeneler yandan, sıkma sistemine sahiptir. Numunelerin kolayca yerleştirilmesine olanak sağlayacak şekilde tam açıktır. Çene ağızları arası açıklık en az 0….22mm. aralığında ayarlanabilmektedir.

 Çene sıkma kuvveti en az 5 bar hava basıncı ile çalışabilmekte ve numuneleri (geotekstil, pcv, membran vb.) kaydırmayacak şekilde sıkma kuvveti uygulayabilmektedir.

 Pnömatik çene ile birlikte genel malzeme testleri için;

 1 takım 0,75 mm. diş kalınlığında balıksırtı işlenmiş en az 50x60 mm tutma yüzeyi olan tırtıllı çelik çene ağız takımı,

 1 takım en az 50 x 60 mm tutma yüzeyi olan vulkollan veya kauçuk kaplı çene ağız takımı,

 1 takım en az 50 x 210 mm tutma yüzeyi olan dalgalı çelik çene ağız takımı ( jeotekstil çekme testleri için) verilmektedir.

 En az 2 kN.luk Mekanik Çene;

 Açma kapaması vida sıkmalı olarak yapılan, malzemeye göre ağızları değiştirilebilen mekanik çene takımı verilmektedir.

 Çeneyle birlikte 1 takım 30x60 (0,4 mm balıksırtı işlenmiş) mm veya 25x25 mm.(yüzeyi tırtıllı işlenmiş) boyutlarında çelik ve 1 takım 30x60 mm veya 25x25 mm. vulkolan veya kauçuk kaplı çene ağız takımı verilmektedir.

 En az 2 kN kapasiteli makas tip veya kendinden sıkmalı kauçuk roller çene;

 Bu çene takımı ile çene ağzı kullanmak gerekiyorsa 30 mm genişliğinde dış yüzeyi tırtırlı yuvarlak sırtlı ağız takımı verilmektedir.

 Tutucuları çenelere yerleştirmek için gerekli olan alet takımı çeneyle birlikte verilmektedir.

 Çeneler jeotekstil, jeomembran, jeogrid, Jeokompozit, fiber ve plastik malzemelerin testinde kullanılacak yapıdadır.

C.2) Basma Testi ve Aparatları

Oynar Başlıklı Basma Plakası

C.3) Üç Nokta Eğme Testi ve Aparatları

Alt Mesnet

Üst Mesnet

Alt Mesnet 20 - 1200 mm arası

ayarlanabilen T kanallı alt plaka

D) ELEKTRONİK KONTROL SİSTEMİ

D.1) VERİ TOPLAMA VE KONTROL SİSTEMİ DOLI EDC 220

Almanya’da üretilen EDC Kontrolör, yüksek teknolojiye sahip test makinalarında geniş bir kullanım alanına sahiptir. Özellikle veri toplama ve kapalı çevrim kontrolü için tasarlanmış güçlü ve etkin bir sistemdir. Cihazın veri toplama hızı en az 1 kHz(1000 Hz)’tir.

 Cihaz kontrolü PC üzerindendir.

 Cihazın bilgisayara data aktarım hızı ≥1000 Hz dir.

 Tuşları ve ekranı olmayan EDC 220, statik test makineleri için dizayn edilmiştir. Sabit kontrol, yüksek ölçüm hassasiyeti ve yüksek veri aktarma hızı gibi özelliklere sahiptir. Ayrıca cihaz kendini kalibre edebilme fonksiyonlarına da sahiptir. Günümüzde, statik test makinalarında yaygın olarak kullanılan en güvenilir cihazdır.

 Verilecek sistemle aynı markadan veya sistemle uyumlu teknik özelliklere sahip olan ve sisteme sonradan eklenecek tüm sensörler ( ekstensometre, yük hücresi, LVDT’ler vd. ) sistem tarafından otomatik tanınmaktadır.

 Kontrol ünitesi tüm kanallarda (yük, uzama, gerinim vb. her kanalda) en az 1000 Hz hızda (Data Acquisition Rate) tüm test boyunca veri toplayabilecek donanıma sahiptir.

 PC ile haberleşme USB veya Ethernet bağlantılıdır.

 Pozisyon tekrarlanabilirliği =<±1µm dir.

D.2) RMC-7 El Kumandası ve Kontrol Paneli (opsiyoneldir)

 Çekme basma ünitesi veya elektronik kontrol ünitesi konsolu üzerinde acil durdurma butonu bulunmaktadır.

 Kablolu yapısı sayesinde geniş bir kullanım alanı sunan DOLI el kumanda kontrol paneli sayesinde DOLI kontrolör üzerinden gerçekleştirilebilecek tüm işlemler yapılabilmektedir. DOLI el kumandasının sunduğu en önemli özellik numunenin cihaza numune yerleştirilmesi sırasında hiçbir zorluk çekmeden cihazın kontrol edilebilmesidir. Mıknatıslı yapısı sayesinde herhangi bir metal kısma tutturulabilmektedir. (Örneğin: Üniversal Test Cihazı kolonu)

 Testi başlatma, sıfırlama yapma, hassas pozisyonlama, ilk pozisyona otomatik geri dönme gibi özelliklere sahiptir aynı zamanda test yükü, anlık uzama gibi verileri anlık olarak göstermektedir.

 Yazılıma gerek duymadan test yapmaya olanak verir ve kalibrasyon menüsü mevcuttur.

 Cihazın mekanik limit durdurucuları mevcuttur ve hareketli kısım bu durduruculara temas ettiğinde sistemi durdurmaktadır.

 Cihazla birlikte harici kumanda ünitesi verilmekte, test başlatma durdurma, test sonuçlarını görme vb. tüm işlemler bu kumanda ile yapılabilmektedir.

D.3) TEST&MOTION Bilgisayar Test Yazılımı

DOLI test yazılımı Test&Motion sayesinde testler bilgisayar ortamında gerçekleştirilebilmektedir.

Testlerin anlık verileri, grafikleri, test sonuçları yazılım penceresinde gözlemlenebilmekte; sonuçlar ve grafikler bilgisayar ortamında saklanabilmekte ve çıktı alınabilmektedir. Yazılım aracılığıyla kuvvet, gerilme ve stroke kontrolüne imkân sağlanmaktadır. Yazılım firma/kuruma göre kişiselleştirilebilmekte, istenilen sonuçlar çıktı ekranına yansıtılabilmektedir.

 Yazılım lisanslı CD ile verilmekte ve süresiz kullanıma uygundur, kullanım arayüzü Türkçe ve İngilizce olabilmektedir.

Yazılım, yeni test metodu (test profil dosyası) oluşturmaya izin vermektedir ve test parametrelerinin girilmesine olanak sağlamaktadır. Oluşturulan test metodu (test profil dosyası) farklı zamanlarda bu parametrelerin kullanımına olanak sağlamaktadır. Yazılım, test grafiğinin kısımlarına ayrılmasına ve bu kısımlardan istenen bölgenin seçilip değerlendirilmesine izin vermektedir. Ayrıca üniversal test cihazı ile numuneye ön yük (ön gerilim) (preload) veya ön çevrim (precycle) yapılabilir özelliktedir. Kuvvet ve uzama çevrimi yapabilmektedir.

Cross-head hareketi bilgisayar yazılımı sayesinde tek tuşla rahatça yapılabilmektedir ve cross-head test sonlandığında test ayarlarından belirleyebileceğimiz bir hız ile ilk konumuna dönmektedir.

Yazılım kullanıcını kendi seçtiği bir sensörü (loadcell,extensometre,deflectometer vb.) kendi seçtiği bir test metoduna atayabilmesine olanak sağlamaktadır.

Kullanıcı yazılım ile kendi metotlarını da yaptırabilmektedir.

YAZILIM EKRAN GÖRÜNTÜLERİ ve ÖZELLİKLERİ

 Üst akma, alt akma, maksimum gerilme ve kopma gerilmesi değerleri grafikte gösterilmektedir.

 Aşırı yük koruma sistemine sahiptir.

Aşırı yük koruma paraparametresi

 Cihaz deney başlangıcında ( gerekirse tek tuş ile ) otomatik olarak sıfırlama yapabilmektedir.

Sensörlerin başlangıç sıfırlama fonksiyonu

 Otomatik kopma algılama sistemine sahiptir.

Kullanıcı tarafından belirlenen yük ve yük kaybı oranında test sonlandırılır.

 Test sonunda istenildiği takdirde otomatik olarak geri dönme özelliği mevcuttur.

Test sonunda otomatik geri dönme özelliği

 Video ekstansometre ve otomatik ekstansometre bağlanabilme özelliğine sahiptir.

Otomatik ekstansometre tanıma ekran görüntüleri.

İstenildiği taktirde cihaza çift eksenli okuma yapabilen temassız video ekstensometre yani RTSS hiçbir ek elektroniğe ve yazılıma ihtiyaç duymadan eklenebilir.

Video ekstensometre tanıma ekran görüntüsü

 Kontrol elektronikleri yük hücresi ve ekstensometre gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Yük hücresi ve ekstansometre algılayıcılarını tanıma fonksiyonu

Yük ve deplasman kontrollü kalibrasyon fonksiyonu

 Yükleme hızları set edilebilir.

Yükleme hızı kontrol fonksiyonu

 Test öncesi, numuneye üzerinde oluşabilecek dolaylı yükleri (çene sisteminden kaynaklanabilecek yükler, mekanik sistemden kaynaklanabilecek yükler vb.) algılayarak, bu yüklerin test sonucunu etkilemesini önleyecek olan doğrudan yük ölçüm sistemine sahiptir(sıfırlama yapmadan).

 Değişken hızlar uygulayabilmekte akma dayanımına veya belirlenen bir yük veya gerilme değerine ulaşıldığında daha önceden program yardımı ile cihaz hızını değiştirilebilmektedir. Test boyunca hızlar (ön yükleme, akma bölgesi test yolu, test bitince geri dönüş vb.) kademesiz olarak

ayarlanabilmektedir.

 Bir parti içerisinde birden fazla numuneye deney yapıldığında istenildiğinde her bir numuneye ait grafik görülebilmektedir.

Numune üzerinde oluşabilecek dolaylı yükleri alma ve doğrudan yük ölçümü fonksiyonu

 y ekseninde yük veya gerilme, x ekseninde şekil değiştirme veya birim şekil değiştirme değerleri ile numuneye ait grafikler çizebilmektedir.

 Grafiğin üzerinde herhangi bir nokta seçildiğinde o noktaya ait yük/gerilme, şekil/birim şekil değiştirme değerleri gösterilmektedir.

 Yazılım, test işleminin kuvvet-uzama grafiğini oluşturabilmekte ve bölgesel hesaplamalar için bu grafiğin kısımlarına ayrılmasına müsaade etmektedir. Özellikle yırtılma mukavemeti ölçümlerinde oluşan piklerden hesaplamada kullanılmak üzere seçimine izin vermektedir.

 Grafikte üzerinde seçilen noktanın kopma uzama oranı, toplam üniform uzama oranı rakamla gösterilmektedir.

 Elastik bölgedeki doğrunun eğimi ve Elastisite Modülü ISO 527 : 2012 standardında tanımlandığı şekilde ölçülebilmektedir.

Grafik üzerinde seçilen herhangi bir noktaya ait test bilgileri

 Grafik üzerinde yer alan noktalar işaretlendiğinde arada kalan alan hesaplanabilmektedir. Grafik üzerinde bir nokta seçildiğinde bu noktadan şekil değiştirme eksenine elastik bölgedeki doğrunun eğimiyle eşit olacak şekilde doğru çizilebilmektedir.

 Elastik rezilyans modülü, hiperelastik rezilyans modülü gibi değerleri hesaplamaya uygundur.

 Her bir numune takımına ait veriler ayrı-ayrı dosyalara saklanmakta, diğer bir deneye geçildiğinde bilgiler silinmemektedir. Deney raporunda asgari deney numunesinin tanımı, malzemenin

özellikleri, deney numunesinin tipi, deney numunesinin hazırlanış şekli, uzamanın nasıl ölçüldüğü ve deney sonuçları görülebilmektedir. Ayrıca deney raporu numune laboratuar numarası, deney tarihi, numuneyi gönderen, ilgi yazı tarih ve sayısı, deneyi yürüten kişilerin unvan ve imzaları sağlamaktadır.

 Cihazın kullanımında, bakım ve işletmesinde ihtiyaç duyulacak tüm alet ve edevat cihazla birlikte verilmektedir.

D.4) Yardımcı Ekipmanlar: Bilgisayar ve Yazıcı

 Cihaza bağlı bilgisayar en az Intel i5 veya daha üzeri işlemcili ve en az 4. GB ram’i olan, Windows 7 işletim sistemli ve toplama olmayan bir bilgisayar ve renkli lazer yazıcı verilmektedir. (bilgisayar özellikleri değiştirilebilir)

 Bilgisayara bağlı monitor en az 17’’ LCD ekrandır.

E) KALİTE, GARANTİ, TESLİMAT

 Firmamız TS EN ISO 9001:2008, Sanayi Bakanlığı ‘’ Hizmet Yeterlilik Belgesi’’ veya TSE ‘’

Hizmet Yeterlilik Belgesi’’ vardır.

 Cihazın teslimatı; tüm donanımları ile test edilip kurulu ve faal olarak, kalibrasyonu yapılmış ve çalışır vaziyette yapılmaktadır.

 Cihazın teslim edilmesinden sonra cihazın monte edileceği yerde ve cihaz başında eğitimlerin verilmesinden firmamız sorumludur.

 Cihaz ile ilgili tüm katalog, broşür İngilizce ve Türkçe kullanma kılavuzları verilmektedir.

Firmamız tarafından cihaz yerinde ve montajı tamamlandıktan sonra en az 2 yıl cihaz garantisi, 10 yıl yedek parça ve servis garantisi verilmektedir.

 Herhangi bir arıza halinde Firmamız en geç 3 gün içerisinde cihaza müdahale etme ve yetkili servis gönderme taahhüdünde bulunmaktadır.

 Cihaz teslimatında garanti belgesi, CE uygunluk belgesi ve satış sonrası yeterlilik belgesi verilmektedir. Cihazla teslim edilen ölçme aksesuarlarına ait kalibrasyon sertifikaları da verilmektedir. Teslim esnasında cihaz TÜRKAK veya uluslararası kabul görmüş bir kurum tarafından konusunda akredite olmuş bir laboratuvar/firma/kuruluş tarafından kalibre edilecek ve kalibrasyon sertifikası (çekme ve basma yönünde) verilecektir.

 Firmamız, cihazda kullanılan test programının sürekli güncellenmesi için teknik destek sağlamaktadır. Cihaz kabulünü takiben 1 yıl içerisinde yapılacak yazılım güncellemesinden bedel talep etmeyecektir.
