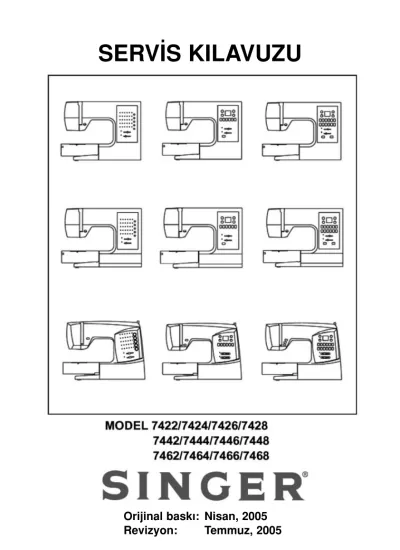

SERV‹S KILAVUZU
‹Ç‹NDEK‹LER
Bölüm 1 Kapaklar›n sökülmesi ...1-8 Bölüm 2 Test modu ...9-11
Bölüm 3 Kumafl difllisi yüksekli¤inin ayarlanmas› ...12
Bölüm 4 ‹¤ne mili yüksekli¤i ...13
Bölüm 5 Zigzag dikiflte i¤ne pozisyonu ...14
Bölüm 6 ‹¤ne ile mekik aras›ndaki boflluk ...15-16 Bölüm 7 ‹¤ne ile kumafl difllisi zamanlamas›... 17
Bölüm 8 ‹¤ne ile mekik yata¤› zamanlamas› ...18
Bölüm 9 ‹¤ne stoplay›c›s› sa¤ konumda ... 19
Bölüm 10 ‹plik gerginli¤i ayar› ...20
Bölüm 11 Zigzag boynu & dikifl dengesi ...21-28 Bölüm 12 ‹¤ne en yüksek pozisyonda duruyor ...29
Bölüm 13 Elektrikli parça alan›
Elektrik devre kart› ...30
CPU kart› ...31-32
Devre kart› ...33-37
Bölüm 1 Kapaklar›n sökülmesi
(1) Al›n kapa¤› taraf›
(2) Arka kapak taraf›
Viday› A sökün.
Viday› B sökün.
‹ki adet sac vidas›n› sökün.
F & G vidalar›n› sökün.
Viday› H sökün.
Viday› J pul ile birlikte gevfletin.
Alt taraftaki viday› L sökün.
‹ki viday› gevfleterek i¤ne plakas›n› ay›r›n.
Ön ve arka kapaklar› aç›n.
Ön ve arka kapaklar aras›na küçük bir tornavida yerlefltirin ve ön kapa¤› iterek aç›n.
Ön kapa¤› çekerek ç›kart›n.
Küçük tornaviday› kullanarak ön ve arka kapaklar›n geçme k›s›mlar›n› aç›n.
Küçük tornaviday› kullanarak arka kapa¤› itin.
fiekilde gösterildi¤i gibi ön kapa¤› yukar› kald›r›n.
Arka kapa¤› kolayca sökmek için, bask› aya¤› kolunu indirin.
fiekilde gösterildi¤i gibi ön kapa¤› yukar› kald›r›n.
7422 modeli kapaklar›n›n sökülmesi
7422 modeliyle birlikte ilave bir alt kapak verilmifltir.
Ön kapa¤›n S vidalar›n› söktükten sonra alt kapaktaki 5 viday› sökün.
7424•E7426•E7428 modeli kapaklar›n›n sökülmesi
7424, 7426 ve 7428 modelleriyle birlikte ilave bir alt kapak verilmifltir.
Ön kapa¤›n S vidalar›n› söktükten sonra alt kapaktaki 6 viday› sökün.
Alt kapak
Bölüm 2 Test modu
1. Masura sar›c›s›n› sa¤a do¤ru itin
2. Geri dikifl dü¤mesine bas›n ve bas›l› tutun.
3. Açma/kapatma dü¤mesini aç›n.
5. Açma/kapatma dü¤mesini aç›n.
7424, 7444, 7464 ve di¤erleri
4. Açma/kapatma dü¤mesini açt›ktan hemen sonra, geri dikifl dü¤mesine basarken masura sar›c›s›n› sola itin. bu ifllem 1 saniye içinde h›zl› bir flekilde yap›lmal›d›r.
Not: Yukar›daki ifllem afla¤›daki gibi yap›lmal›d›r.
LED, tam sa¤ çizgide yand›¤›nda masura sar›c›y› b›rak›n.
1-3. ad›mlar
4-5. ad›mlar
Test modu;
Mod 1:
7422, 7442 ve 7462 modelinde, makine yukar›da aç›kland›¤› gibi test moduna girdikten sonra sa¤ üst köfledeki dü¤meye bas›n, desen LED’i sol üst köflede yan›p sönecek, kesik kesik yan›p sönmeye devam edecektir.
Di¤er modellerde, makine test moduna girdikten sonra sol üst köfledeki desen dü¤mesine bas›n ve dü¤me yanacakt›r.
Ayak pedal›na bas›ld›kça i¤ne sol-orta- sa¤ pozisyonuna kayar.
Dikifl uzunlu¤u “0”a ayarlan›r.
Mod 2:
7422, 7442 ve 7462 modelinde, makine test moduna girdikten sonra ikinci s›radaki dü¤- meye bas›n, desen LED’i en sol konumda yan›p sönecek, kesik kesik yan›p sönmeye devam edecektir.
Di¤er modellerde, soldan ikinci s›radaki desen dü¤mesine bas›n ve dü¤me yanacakt›r.
Ayak pedal›na bas›ld›¤›nda i¤ne orta pozisyona geçer. Dikifl uzunlu¤u “0”a ayarlan›r.
Mod 3:
7422, 7442 ve 7462 modelinde, makine test moduna girdikten sonra üçüncü s›radaki dü¤- meye bas›n ve desen LED’i en sol konumda yanacakt›r.
Di¤er modellerde, soldan üçüncü s›radaki desen dü¤mesine bas›n ve dü¤me yanacakt›r.
Makine, 2 mm uzunlukta öne do¤ru, ard›ndan da arkaya do¤ru 11 dikifl yapar ve otomatik olarak durur. ‹¤ne orta pozisyona ayarlan›r.
Bölüm 3 Kumafl difllisi yüksekli¤inin ayarlanmas›
Kontrol:
1. Volan› çevirerek kumafl difllisini en yüksek konuma kald›r›n.
Kumafl difllisi yüksekli¤inin afla¤›da belirtildi¤i gibi olup olmad›¤›n› kontrol edin.
Ayarlama:
1. ‹¤ne plakas›n› ç›kar›n. Anahtar› kullanarak somunu gevfletin.
2. fiekilde gösterildi¤i viday› çevirerek yüksekli¤i ayarlay›n. Ayarlama iflleminden sonra somunu iyice s›k›n.
Bölüm 4 ‹¤ne mili yüksekli¤i
Not: “‹¤ne ile yatak zamanlamas›n›” kontrol etmeden önce bu kontrolü ya›n.
Kontrol:
1. Diflli plakas›n› ve meki¤i ç›kar›n.
Düz dikifli seçin (orta diflli pozisyonu).
Volan› çevirerek diflliyi en yüksek pozisyona kald›r›n.
2. Afla¤›da gösterildi¤i gibi, i¤ne ucundan diflli plakas› yüzeyine kadar olan mesafeyi kont- rol edin.
Ayarlama:
1. Al›n kapa¤›n› ç›kar›n.
2. Alt› köfleli tornaviday› kullanarak i¤ne mili ba¤c›¤› vidas›n› (A) gevfletin ve i¤ne milinin yüksekli¤ini ayarlay›n.
3. ‹¤ne iplik tak›c›n›n düzgün çal›fl›p çal›flmad›¤›n› ve i¤ne milinin dikey hareketinde en- gelleme olup olmad›¤›n› kontrol edin.
Ayarlama iflleminden sonra viday› (A) iyice s›k›n.
‹¤nenin en yüksek pozisyonu
‹¤nenin orta pozisyonu
Diflli plakas› yüzeyinden 15.5 - 16 mm
Ayarlama:
1. Alt› köfleli viday› (A) gevfletin ve 7mm anahtar yard›m›yla eksantrik pimi çevirerek i¤ne pozisyonunu ayarlay›n.
Bölüm 5 Zigzag dikiflte i¤ne pozisyonu
Kontrol:
1. Test modunu 1’e ayarlay›n.
2. Volan› çevirin ve i¤nenin, diflli plakas› deli¤inin sa¤ ve sol kenar›nda ayn› oranda bofl- luk b›rak›p b›rakmad›¤›n› kontrol edin.
Ayarlama:
1. fiekilde gösterildi¤i gibi viday› her hangi bir yöne çevirin ve destek milini ileri –geri iterek i¤ne pozisyonunu ayarlay›n.
Bofllu¤u azaltmak için, viday› saatin tersi yönüne do¤ru çevirin.
Bölüm 6 ‹¤ne ile yatak aras›ndaki boflluk
Not: “‹¤ne ile yatak zamanlamas›n›” kontrol etmeden önce bu kontrolü yap›n.
Kontrol:
1. Diflli plakas›n›, yata¤› ve al›n kapa¤›n› ç›kar›n.
2. Test modunu 1’e ayarlay›n.
3. Volan› çevirerek yata¤› i¤nenin arka taraf›na kayd›r›n.
‹¤ne ile yatak aras›ndaki bofllu¤un 0.05 ile 0.15 mm aras›nda olup olmad›¤›n› kontrol edin.
Sol konumda
Sol konumda
Sa¤ konumda
Sa¤ konumda Yatak
2. ‹¤ne ile yatak aras›ndaki boflluk sol ve sa¤ tarafta ayn› de¤ilse, i¤ne sal›n›m deste¤i mesnedinin konumunu ayarlay›n.
Destek plakas›n›n alt taraf›ndaki c›vatay› gevfletin ve mesnedin konumunu ayarlay›n.
3. Ayarlama iflleminden sonra c›vatay› iyice s›k›n.
Bu viday› gev- fletmeyin.
Bölüm 7 ‹¤ne ile kumafl difllisi zamanlamas›
Not: Ayarlamadan sonra, “‹¤ne ile yatak zamanlamas›” bölümündeki ifllemleri takip etti¤inizden emin olun.
Kontrol:
1. Volan› çevirerek i¤ne milini en yüksek konuma kald›r›n.
2. Volan› kendinize do¤ru çevirdi¤iniz zaman i¤ne afla¤› inmeye bafllad›¤›nda, kumafl difl- lisinin hareket edip etmedi¤ini kontrol edin.
Ayarlama:
1. Tevzi difllisi üzerindeki 2 viday› gevfleterek ve volan yard›m›yla ana mil çevrilip alt› kö- fleli anahtar vidalardan birisine yerlefltirilerek tevzi difllisi aç›s›n› alt mile ayarlay›n.
Kumafl difllisi çok erken hareket ederse fi Volan› kendinize do¤ru çevirin.
Kumafl difllisi çok geç hareket ederse fi Volan› kendinizden uza¤a do¤ru çevirin.
2. Viday› geçici olarak s›k›n ve kumafl difllisi hareketini kontrol edin.
‹¤ne afla¤› inmeye bafllad›¤›
anda, kumafl difllisi hareket etmeye bafllar.
Bölüm 8 ‹¤ne ile mekik yata¤› zamanlamas›
Önceden “‹¤ne ile mekik yata¤› zamanlamas›n›” ve “‹¤ne mili yüksekli¤ini” kontrol edin.
Kontrol:
1. Modu 1’e ayarlay›n.
2. ‹¤ne plakas›n› ç›kar›n. ‹¤nenin bükülmedi¤inden emin olun.
3. Volan› çevirerek i¤neyi sol pozisyona ayarlay›n.
Yavaflça i¤neyi en düflük pozisyondan yukar› kald›r›n ve mekik yata¤› noktas› i¤nenin sa¤
taraf› ile hizaland›¤›nda, mesafenin afla¤›daki flekildeki gibi olup olmad›¤›n› kontrol edin.
Ayarlama:
1. Ön kapa¤› ç›kar›n. Diflli üzerindeki iki viday› gevfletin ve difllinin konumunu afla¤›daki gibi ayarlay›n.
Bir vida geçici olarak s›k›lm›flken, bofllu¤un yukar›da gösterildi¤i gibi olup olmad›¤›n›
kontrol edin.
2. Vidalar gevfletilmifl ve alt› köfleli anahtar vidalardan birisine yerlefltirilmifl iken, volan yard›- m›yla ana mili çevirerek bofllu¤u ayarlay›n. Ayarlama iflleminden sonra vidalar› iyice s›k›n.
Mekik yata¤› noktas›
Bölüm 9 ‹¤ne stoplay›c›s› sa¤ konumda
Not: Kontrol etmeden önce, “Zigzag dikiflte i¤ne pozisyonu” bölümündeki talimatlar›
takip edin.
Kontrol:
1. Test modunu 1’e ayarlay›n. Al›n kapa¤›n› ç›kar›n.
2. ‹¤neyi sa¤ pozisyona ayarlay›n.
3. ‹¤ne mili sa¤ taraftaki stoplay›c›ya de¤erken, i¤nenin bask› aya¤› ve i¤ne plakas›na çarp›p çarpmad›¤›n› kontrol edin. ‹¤nenin,diflli plakas› kenar› boyunca afla¤› inmesi nor- mal bir durumdur.
Ayarlama:
1. Viday› (A) gevfletin ve stoplay›c›y› her hangi bir yöne do¤ru ayarlay›n. Ayarlama iflleminden sonra viday› iyice s›k›n.
Stoplay›c›
Bölüm 10 ‹plik gerginli¤i ayar›
Kontrol:
1. ‹plik gerginli¤ini “AUTO” (otomatik) konumunun ortas›na ayarlay›n.
2. ‹pli¤i torsiyon diskleri aras›ndan çekin ve 100 gr. torsiyon ölçme aletini kullanarak iplik gerginli¤in kontrol edin.
Ölçülen de¤er 40 - 50 g aras›nda olmal›d›r.
* Torsiyon ölçme aleti bulunmad›¤›nda, gerçek bir dikifl yap›n ve üst ve alt ipliklerin denge- sini kontrol edin.
Ayarlama:
1. Ön kapa¤› ç›kar›n ve yay bas›nç ayar vidas›n› çevirerek gerginli¤i ayarlay›n.
* Gerginli¤i art›rmak için saat yönünde çevirin.
* Gerginli¤i azaltmak için saatin tersi yönünde çevirin.
Bölüm 11 Zigzag boynu & dikifl dengesi Zigzag boynu
1. Difllilerin birbirine girme konumunun kontrolü
Bu ifllem sadece, kamlar› sökerken ve takarken gerekir.(1) Kontrol
Al›n kapa¤›n› ç›kar›n ve açma/kapatma dü¤mesini kapat›n.
Uzun ç›k›nt› mile temas edip duruncaya kadar diflliyi (a) saat yönünde çevirin. Zigzag ka- m› (b) ucunun (c) difllinin (a) ortas›yla hizalan›p hizalanmad›¤›n› kontrol edin.
(2) Sökme ve takma
‹ki difllinin iç içe geçme konumu do¤ru de¤ilse, zigzag kam›n› (b) milden ay›r›n ve do¤ru konuma yerlefltirin.
2. Zigzag boynunun bafllang›ç konumu ayar›
(1) Kontrol---Difllilerin iç içe girme konumu do¤ru olmal›d›r.
Makineyi test modu 1’e ayarlay›n.
Volan› çevirerek i¤neyi sa¤ pozisyona ayarlay›n.
Açma/kapatma dü¤mesini kapat›n.
Diflliyi (a) saat yönünde biraz daha çevirin ve dönüp dönmedi¤ini dikkatlice kontrol edin;
çünkü dönme miktar› çok s›n›rl›d›r.
Saat yönünde çevirin.
Uzun ç›k›nt›
içeride gizlidir
* Difllinin (a) uzun ç›k›nt›s›n›n (gizli) dönebilece¤i kadar alan varsa, ayarlama normaldir
* Ç›k›nt› zigzag kam›na çarp›p dönmüyorsa ayarlama iyi de¤ildir.
2. Ayarlama
Açma/kapatma dü¤mesini kapat›n.
Diflli (a) üzerindeki iki viday› gevfletin ve k›sa ç›k›nt›ya yak›n viday› geçici olarak s›k›n.
Açma/kapatma dü¤mesini aç›n. Diflli (a) üzerinde geçici olarak s›k›lm›fl olan viday› gevfletin ve s›n›rlay›c›ya temas edinceye kadar diflliyi (a) saat yönünde çevirin ve iki viday› iyice s›k›n.
Dikifl dengesi
Uygun olmayan s›f›r besleme ayar›ndan dolay› ileri ve geri dikifl dengeli de¤ilse, motor difllisinin konumunu de¤ifltirerek dengeyi ayarlay›n.
Geçici olarak s›k›lacak vida.
Dikifl uzunlu¤u için kademeli motor.
3. Makineyi test modu 2’ye (S›f›r besleme) ayarlay›n.
4. Ayarlama için, motor difllisi üzerindeki di¤er viday› da gevfletin.
5. Bask› aya¤›n›n alt›na biraz kal›n bir ka¤›t yerlefltirip makineyi çal›flt›rarak, 1.5 mm alt›
köfleli anahtar ile motor difllisini her hangi bir yönde çevirerek ayarlamay› yap›n.
<Modellere ba¤l› olarak, dikifl uzunlu¤u için ince ayarlama mekanizmas› vard›r>
Çok dikifl desenli modellerde (7422, 7442 ve 7462 hariç), ilik açma dahil bütün desenler için ince ayarlama gereklidir. Bu amaç için, yukar›daki motor difllisi ayarlamas›na ilave ola- rak bir ince ayarlama mekanizmas› da vard›r.
Motor difllisini ayarlad›ktan sonra, ayarlamas› afla¤›daki gibi yap›n:
1. 2.5 mm alt› köfleli anahtar› kullanarak motor braketi üzerindeki tespit c›vatas›n› gevfle- tin.
2. 3,0 mm alt› köfleli anahtar› kullanarak motor braketi üzerindeki konum ayar c›vatas›n›
her hangi bir yönde çevirin.
Not: Saatin tersi yönünde gevfletilirse, braketin c›vatay› takip etmesini sa¤lay›n.
Dikifl uzunlu¤u bafllang›ç konumu ayar›
Çok fazla sapma varsa, ayarlamay› afla¤›daki gibi yap›n:
Not: ‹ki dikifl uzunlu¤u mekanizmas› vard›r- yar›m ad›ml› ve tam ad›ml› versiyonlar›.
(A) Dikifl uzunlu¤u (Yar›m ad›ml› versiyonu)
* Yar›m ad›ml› versiyonda dikifl uzunlu¤u mekanizmas›
Kademeli motor bir darbe ile 7.5 derece döner ve bu dönme miktar› besleme regülatörü- nün, besleme regülatör difllisine karfl› motor difllisinin 1 :2.5 oran›nda, 3 derece dönmesini sa¤lar. Bu dönme miktar›, dikifl uzunlu¤unun 0.5 mm de¤iflmesini sa¤lar.
0.25 mm dikifl mesafesi (aral›¤›) yukar›daki de¤erin yar›s›d›r, bu yüzden kademeli motor, tahrik konumlar› aras›ndaki orta konum olan tahrik olunmayan bir konumda tutulur.
1. Açma/kapatma dü¤mesini kapat›n.
2. Motor difllisi üzerindeki iki vidadan birisini gevfletin.
3. Açma/kapatma dü¤mesini aç›n, makineyi test modu 2’ye (S›f›r besleme) ayarlay›n ve motor mili, tahrik konumlar›n›n birisinde tutulacakt›r.
4. Ayarlama için, motor difllisi üzerindeki di¤er viday› gevfletin ve motor difllisi, motor mi- linden kurtulacakt›r.
5. Stoplay›c› pime temas edinceye kadar motor difllisi üzerindeki ç›k›nt›y› (1) çevirin ve Stoplay›c› pim
Vida
Ayarlama iflleminden önce bu viday› gevfletin.
6. Ayarlama için, eriflilmesi kolay vidalardan birisini geçici olarak s›k›n.
7. Açma/kapatma dü¤mesini açarak, makineyi tekrar test modu 2’ye (S›f›r besleme) ayarlay›n.
8. Volan› elle çevirerek besleme motoru bafllang›ç noktas› konumunu aktif hale getirin.
9. Bask› aya¤›n›n alt›na biraz kal›n bir ka¤›t yerlefltirip makineyi çal›flt›rarak, 1.5 mm alt›
köfleli anahtar ile motor difllisini her hangi bir yönde çevirerek ayarlamay› yap›n.
10. Bask› aya¤›n›n alt›na biraz kal›n bir ka¤›t yerlefltirip makineyi çal›flt›rarak s›f›r besleme- yi kontrol edin.
11. Ayarlama iflleminden sonra iki viday› iyice s›k›n.
12. Bu bölümün sonraki k›s›mlar›ndaki ifllemleri takip ederek, desenlerin besleme dengesi- ni yeniden kontrol edin ve ayarlay›n.
(B) Dikifl uzunlu¤u (Tam ad›ml› versiyon)
Dikifl uzunlu¤u mekanizmas›n›n tam ad›ml› versiyonu
Yar›m ad›ml› versiyonda oldu¤u gibi, kademeli motor 7.5 derece döner ancak, besleme regüla- tör difllisine karfl› motor difllisi oran› 1 :5’tir. Bu dönme miktar›, besleme regülatörünün 1.5 de- rece dönmesini sa¤lar. Bu dönme miktar›, dikifl uzunlu¤unun 0,25 mm de¤iflmesini sa¤lar.
0.25 mm dikifl mesafesi (aral›¤›), her bir 7.5 derece tahrik konumuna ayarlan›r ancak, maksimum dikifl uzunlu¤u için dönme miktar›, yar›m ad›ml› versiyona göre iki kat artar.
Bu, Tam ad›ml› versiyonun ayr›nt›lar›d›r.
Dikifl uzunlu¤u mekanizmas›n›n flekli, diflli oranlar›ndan dolay›, yar›m ad›ml› versiyondan fark- l›d›r. Motor difllisi flekline göre, bak›m› yap›lan makinenin hangisi oldu¤unu kontrol edin.
Ç›k›nt› (1)
Besleme regülatörü
Ç›k›nt› (1) Stoplay›c› pim
Motor difllisi
Dü¤me
1. Açma/kapatma dü¤mesini kapat›n.
2. Motor difllisi üzerindeki iki vidadan birisini gevfletin.
3. Açma/kapatma dü¤mesini aç›n, makineyi test modu 2’ye (S›f›r besleme) ayarlay›n ve motor mili, tahrik konumlar›n›n birisinde tutulacakt›r.
4. Ayarlama için, motor difllisi üzerindeki di¤er viday› gevfletin ve motor difllisi, motor mi- linden kurtulacakt›r.
5. Stoplay›c› pime temas edinceye kadar motor difllisi üzerindeki ç›k›nt›y› (1) çevirin ve orijinal nokta konumunu elde edeceksiniz.
6. Ayarlama için, eriflilmesi kolay vidalardan birisini geçici olarak s›k›n.
7. Açma/kapatma dü¤mesini açarak, makineyi tekrar test modu 2’ye (S›f›r besleme) ayar- lay›n.
8. Volan› elle çevirerek besleme motoru bafllang›ç noktas› konumunu aktif hale getirin.
9. Bask› aya¤›n›n alt›na biraz kal›n bir ka¤›t yerlefltirip makineyi çal›flt›rarak, 1.5 mm alt›
köfleli anahtar ile motor difllisini her hangi bir yönde çevirerek ayarlamay› yap›n.
Gerçek desenlerin besleme dengesini yeniden kontrol etme ve ayarlama
Sadece i¤ne ile S›f›r Beslemeyi kontrol ettikten sonra, afla¤›daki koflullarda desenlerin besleme dengesini yeniden kontrol edin:
Bu viday› çevirerek s›f›r beslemeyi ayarlay›n.
428, 7448 ve 7468 –
0.25 dikifl uzunlu¤unda zigzag dikifl, varsay›lan konumda pal pete¤i dikifli #44 ve diflli deseni #89.
5. Her desen için besleme dengesi elde etmek için ince ayarlama yap›n. Varsa, ince ayarlama mekanizmas›n› kullan›n.
6. Ayarlama iflleminden sonra, motor difllisi üzerindeki vidalar› iyice s›k›n.
NOT: Afla¤›daki flekillere bakarak, hangi makinenin bak›m›n›n yap›ld›¤›n› kontrol edin (yar›m ad›ml› veya tam ad›ml› versiyon).
Yar›m ad›m hareketli besleme mekanizmas›
Tam ad›m hareketli besleme mekanizmas›
Motor difllisi
Motor difllisi
Motor difllisi
Motor difllisi
Motor difllisi ile besleme regülatör difllisinin birbirine geçirilmesi
Motor difllisi ile besleme regülatör difllisini birbirine tekrar geçirdi¤inizde, afla¤›daki ifllemleri takip edin:
A. Yard›m ad›ml› versiyon
Besleme regülatörü ve motor difllisinin ortas› ile içbükey delik hizalanacak flekilde bu diflli- leri birbirine geçirin.
B. Tam ad›ml› versiyon
Stoplay›c› pime temas etmesi için motor difllisini saat yönünde çevirin ve iki tam difl, bes- leme regülatöründen motor difllisine giden çizginin alt›na gelecek flekilde besleme regülatör difllisini ayarlayarak bu difllileri birbirine geçirin.
‹çbükey k›s›m
Düz çizgi
Bölüm 12 ‹¤ne en yüksek pozisyonda duruyor
‹¤ne daima en yüksek pozisyonda durur. Bu, ana mil üzerindeki sensör kam› ve sensör ta- raf›ndan kontrol edilir.
Kontrol:
1. Volan› çevirerek i¤neyi en yüksek pozisyona kald›r›n.
2. Masura sar›c›s›n› sa¤a do¤ru itin.
3. Bilezik tespit sensörü kam› üzerindeki iki vidadan (A & B) A vidas›n›n üst tarafta olup ol- mad›¤›n› kontrol edin. Bilezi¤in oyuk k›sm›ndaki vida (B) öne bakacakt›r.
Ayarlama:
1. ‹¤neyi en yüksek konuma kald›r›n.
2. ‹ki viday› (A & B) gevfletin ve vida (A) en üste gelecek flekilde bilezi¤i kayd›r›n ve viday›
geçici olarak s›k›n.
3. Makineyi çal›flt›r›p durdurun ve i¤nenin en yüksek pozisyonda durup durmad›¤›n› kont- rol edin.
4. Her hangi bir sorun yoksa, iki viday› iyice s›k›n.
Bölüm 13 Elektronik parça alan›
Elektrik devre kart›
120V de¤erli kart›n parça numaras› 87530 ve 230V de¤erli kart›n parça numaras› ise 87553’tür.
Kart üzerine bas›l› numaray› kontrol etti¤inizden emin olun.
Sekonder trans- formatör
5P Konnektör kablosu CPU’ya ba¤lay›n
Ana motor DC 120v YM-45D
LED lambas›
kablo demeti
Primer transformatör
CPU Kart› – 1 (7422, 7442 ve 7462 modeli için)
Yar›m ad›ml› versiyonun parça numaras› 87520, tam ad›ml› versiyonun parça numaras›
ise 87580’dir.
Kart üzerine bas›l› numaray› kontrol etti¤inizden emin olun.
Kumafl besleme motoru Zigzag dikifl i¤nesi motoru
Kam sensörü kablo demeti
Masura sarma dü¤mesi
‹lik açma dü¤mesi
Geri dikifl dü¤mesi
Seri port Sadece fabrika için
13P Ba¤lant› kablosu CPU’ya ba¤lay›n 5P konnektör kablosu
AC kart›na ba¤lay›n
4P konnektör kablosu
CPU’ya ba¤lay›n Sadece Japon pazar› için
Ayak pedal›
Atlama teli
CPU Kart› – 2 (di¤er modeller)
Yar›m ad›ml› versiyonun parça numaras› 87520, tam ad›ml› versiyonun parça numaras›
ise 87580’dir.
Kart üzerine bas›l› numaray› kontrol etti¤inizden emin olun.
Kumafl besleme motoru Zigzag dikifl i¤nesi motoru
Kullan›lm›yor
Kam sensörü kablo demeti
Masura sarma dü¤mesi
4P konnektör kablosu CPU’ya ba¤lay›n
‹lik açma dü¤mesi
Geri dikifl dü¤mesi
Seri port
Sadece fabrika için Ayak pedal›
5P konnektör kablosu AC kart›na ba¤lay›n
Devre Kart› – 1 (7422, 7442 ve 7462 modeli için)
Parça numaras› 87526’d›r. Kart üzerine bas›l› numaray› kontrol edin.
13P Konnektörü CPU’ya ba¤lay›n
4P Konnektörü CPU’ya ba¤lay›n
Devre Kart› -2 (7446, 7466, 7444 ve 7464 modeli için)
7446 ve 7466 modelinin parça numaras› 87547; 7444 ve 7464 modelinin ise 87533’tür.
87533, atlama telinin 87547 modelinde kesildi¤i numarad›r.
Her iki kartta bas›l› parça numaras› 87547’dir.
13P Konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
Atlama teli
Devre Kart› -3 (7426 ve 7424 modeli için)
7426 modelinin parça numaras› 87563 ve 7424 modelinin ise 87562’dir.
87562, atlama telinin 87563 modelinde kesildi¤i numarad›r.
Her iki kartta bas›l› parça numaras› 87563’tür.
13P Konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
Atlama teli Çift i¤ne seçme dü¤mesi
& i¤ne durdurma pozis- yonunu seçme dü¤mesi
Devre Kart› -4 (7428 modeli için)
Parça numaras› 87564’tür.
Kart üzerine bas›l› numaray› kontrol etti¤inizden emin olun.
13P Konnektörü CPU’ya ba¤lay›n
4P Konnektörü CPU’ya ba¤lay›n
4P Konnektörü CPU’ya ba¤lay›n 4P Konnektörü CPU’ya ba¤lay›n
12 dü¤me Çift i¤ne seçme
dü¤mesi & i¤ne durdur- ma pozisyonunu seçme dü¤mesi
Devre Kart› -5 (7448 ve 7468 modeli için)
Parça numaras› 87548’dir.
Kart üzerine bas›l› numaray› kontrol etti¤inizden emin olun.
13P Konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
4P konnektörü CPU’ya ba¤lay›n
Çift i¤ne seçme dü¤mesi
‹¤ne durdurma pozisyo- nunu seçme dü¤mesi
2 Dü¤me
Kablo ba¤lant› flemas›
Model 7422/7442/7462
Ana motor (120V)
LED lambas›
Kam sensörü
CPU kart›
BH dikifl seviyesi dü¤mesi
Geri dikifl dü¤mesi Besleme motoru
Zigzag dikifl motoru
Elektrik besleme girifli
Masura sarma dü¤mesi Elektrik kart›
Transfor matör
Model 7444/7446/7448 Model 7464/7466/7468
Ana motor (120V)
LED lambas›
Elektrik besleme girifli
Kam sensörü
BH dikifl seviyesi dü¤mesi
Geri dikifl dü¤mesi Masura sarma dü¤mesi
Besleme motoru
CPU kart›
Devre kart›
Ayak pedal›
Atlama teli
Elektrik kart›
Transfor- matör
Zigzag dikifl motoru
Model 7424/7426/7428
Ana motor (120V)
LED lambas›
Elektrik besleme girifli
Kam sensörü Masura sarma dü¤mesi
BH dikifl seviyesi dü¤mesi
Geri dikifl dü¤mesi Besleme motoru
Zigzag dikifl motoru Elektrik kart›
Transfor- matör
CPU kart›
NOTLAR
®
www.singer.com.tr Bilgi hatt›: 0216 519 97 70
S‹NGER D‹K‹fi MAK‹NALARI T‹CARET ANON‹M fi‹RKET‹
AYDINEVLER MAH. SANAY‹ CAD. NO:3 CENTRUM
‹fi MERKEZ‹ 34854 KÜÇÜKYALI, MALTEPE - ‹STANBUL
