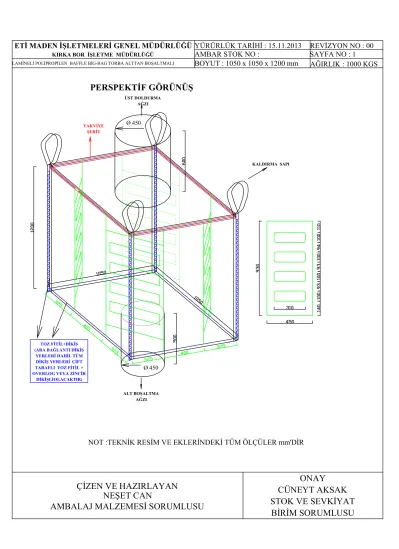

PERSPEKTİF GÖRÜNÜŞ ONAY CÜNEYT AKSAK STOK VE SEVKİYAT BİRİM SORUMLUSU ÇİZEN VE HAZIRLAYAN NEŞET CAN AMBALAJ MALZEMESİ SORUMLUSU AMBAR STOK NO :

(1)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ

YÜRÜRLÜK TARİHİ : 15.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN BAFFLE BİG-BAG TORBA ALTTAN BOŞALTMALI

BOYUT : 1050 x 1050 x 1200 mm AĞIRLIK : 1000 KGS

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

ÜST DOLDURMA AĞZI

Ø 450

PERSPEKTİF GÖRÜNÜŞ

Ø 450

KALDIRMA SAPI

TOZ FİTİL+DİKİŞ (ARA BAĞLANTI DİKİŞ

YERLERİ DAHİL TÜM DİKİŞ YERLERİ ÇİFT TARAFLI TOZ FİTİL + OVERLOG VEYA ZİNCİR

DİKİŞLİOLACAKTIR)

ALT BOŞALTMA AĞZI TAKVİYE

ŞERİT

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

(2)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

BİLGİ VEYA LOT ANALİZ CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ LAMİNELİ POLİPROPİLEN BAFFLE BİG-BAG TORBA ALTTAN BOŞALTMALI

BASKI RENGİ : RAL 5002

YÜRÜRLÜK TARİHİ : 15.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 2 BOYUTU 1050 X 1050 X 1200 mm AĞIRLIĞI : 1000 KGS SAP VE KOLON RENGİ : RAL 5002

V2

R2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

TSE TS-1444

SINIF 1, TİP 1, TÜR 2

ETİBOR - 48

BORAX PENTAHYDRATE

(Na₂B ₄ O ₇ .5H₂O)

POWDER

(3)

Z2

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ LAMİNELİ POLİPROPİLEN BAFFLE BİG-BAG TORBA ALTTAN BOŞALTMALI

BASKI RENGİ : RAL 5002

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

BİLGİ VEYA LOT ANALİZ CEBİ

R2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

ETİBOR - 48

BORAX PENTAHYDRATE

(Na ₂ B ₄ O ₇ .5H ₂ O)

POWDER

(4)

KEEP DRY

NEM'DEN KORUYUNUZ KEEP AWAY FROM HEAT

GÜNEŞ IŞIĞINDAN KORUYUNUZ STORAGE UNDER ROOF ÇATI ALTINDA DEPOLAYINIZ USED NO HOOK

KANCA İLE KALDIRMAYINIZ USE ALL LOOPS FOR LIFTING DÖRT KOLDAN KALDIRINIZ

X2 DETAYI

WARNING!

Avoid breathing of dust and contact with skin and eyes.

Do not swallow.

FIRST AID TREATMENT

If in contact with skin or eyes, wash with running water.

PRECAUTIONS

Wearing loose fitting clothes and gloves is recommended. Use goggles and protective mask.

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ KIRKA BOR İŞLETME MÜDÜRLÜĞÜ

LAMİNELİ POLİPROPİLEN BAFFLE BİG-BAG TORBA ALTTAN BOŞALTMALI BOYUTU 1050 X 1050X 1200mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 05.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 4

05 3728 PP

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

V2 DETAYI

MADEN

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53 R: 0 B: 145

YAZININ FONTU

ALTEHAAS GRETESK

BOLD

YAZININ FONTU

HAASALTE GRETESK REGULAR

(5)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ

YÜRÜRLÜK TARİHİ : 31.10.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 5

LAMİNELİ POLİPROPİLEN BAFFLE BİG-BAG TORBA ALTTAN BOŞALTMALI

BOYUT : 1050 x 1050 x 1200 mm AĞIRLIK : 1000 KGS

B-LOCK ALT BOŞALTMA BACASI

ÜST DOLDURMA BACASI

ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

DOLDURMA BACASI AĞZI İPİ

GİZLEME KAPAĞI KORDON VE B-LOCK GİZLEME

KAPAĞI

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

BOŞALTMA BACASI AĞIZ İP DETAYI Circular Flap Standart Dikiş

Iris Closure (Pyjama Closure)

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(6)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA + İÖS ALTTAN BOŞALTMALI

BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

TOZ FİTİL+DİKİŞ

ALT BOŞALTMA AĞZI

Ø 350 Ø 450

PERSPEKTİF GÖRÜNÜŞ

İLAVE ÖZEL SAP

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

(7)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

BİLGİ VEYA LOT ANALİZ CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00

AMBAR STOK NO : SAYFA NO : 2

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMALI BOYUTU 910 X 910 X 1300 mm AĞIRLIĞI : 1000 KGS

BASKI RENGİ : RAL 5002 SAP VE KOLON RENGİ : RAL 5002

V2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

TSE TS-1444

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(8)

Z2

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

BİLGİ VEYA LOT ANALİZ CEBİ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMALI BASKI RENGİ : RAL 5002

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(9)

KEEP DRY

X2 DETAYI

WARNING!

Do not swallow.

FIRST AID TREATMENT

PRECAUTIONS

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+İÖS ALTTAN BOŞALTMALI BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00

05 3728 PP

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

V2 DETAYI

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53 R: 0 B: 145

YAZININ

FONTU ALTEHAAS GRETESK

BOLD

YAZININ FONTU

ALTEHAAS GRETESK REGULAR

(10)

B-LOCK

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 5 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMALI

ÜST DOLDURMA BACASI

ALT BOŞALTMA BACASI

ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

GİZLEME KAPAĞI KORDON VE B-LOCK

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(11)

İLAVE ÖZEL SAP DETAYI

LAMİNELİ POLİPROPİLEN BİG BAG BİG-BAG TORBA + İLAVE ÖZEL SAPLI ALTTAN BOŞALTMALI BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 6

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(12)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA + İÖS ALTTAN BOŞALTMASIZ

BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

Ø 450

PERSPEKTİF GÖRÜNÜŞ

İLAVE ÖZEL SAP

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

(13)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMASIZ BOYUTU 910 X 910 X 1300 mm AĞIRLIĞI : 1000 KGS

V2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

TSE TS-1444

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(14)

Z2

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMASIZ BASKI RENGİ : RAL 5002

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(15)

KEEP DRY

X2 DETAYI

WARNING!

Do not swallow.

FIRST AID TREATMENT

PRECAUTIONS

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+İÖS ALTTAN BOŞALTMASIZ BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00

05 3728 PP

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

V2 DETAYI

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53 R: 0 B: 145

YAZININ

FONTU HAASALTE GRETESK

BOLD

YAZININ FONTU

(16)

B-LOCK

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 5 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA+ İÖS ALTTAN BOŞALTMASIZ

ÜST DOLDURMA BACASI

ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

(17)

İLAVE ÖZEL SAP DETAYI

LAMİNELİ POLİPROPİLEN BİG BAG BİG-BAG TORBA + İLAVE ÖZEL SAPLI ALTTAN BOŞALTMASIZ BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 6

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(18)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMALI

BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

ALT BOŞALTMA AĞZI Ø 350 Ø 450

PERSPEKTİF GÖRÜNÜŞ

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(19)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMALI BASKI RENGİ : RAL 5002

V2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

TSE TS-1444

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(20)

Z2

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ KIRKA BOR İŞLETME MÜDÜRLÜĞÜ LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMALI BASKI RENGİ : RAL 5002

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(21)

KEEP DRY

X2 DETAYI

WARNING!

Do not swallow.

FIRST AID TREATMENT

PRECAUTIONS

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMALI BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 4

05 3728 PP

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

V2 DETAYI

MADEN

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53 R: 0 B: 145

YAZININ

BOLD

YAZININ FONTU

(22)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 5 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMALI

B-LOCK ÜST DOLDURMA BACASI

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

ALT BOŞALTMA BACASI

ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

(23)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMASIZ

BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

Ø 450

PERSPEKTİF GÖRÜNÜŞ

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(24)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMASIZ BASKI RENGİ : RAL 5002

V2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

TSE TS-1444

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(25)

Z2

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ KIRKA BOR İŞLETME MÜDÜRLÜĞÜ LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMASIZ BASKI RENGİ : RAL 5002

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(26)

KEEP DRY

X2 DETAYI

WARNING!

Do not swallow.

FIRST AID TREATMENT

PRECAUTIONS

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMASIZ BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00

05 3728 PP

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

V2 DETAYI

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53 R: 0 B: 145

YAZININ

BOLD

YAZININ FONTU

(27)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 5 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

LAMİNELİ POLİPROPİLEN BİG-BAG TORBA ALTTAN BOŞALTMASIZ

B-LOCK ÜST DOLDURMA BACASI

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

(28)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI

BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

PERSPEKTİF GÖRÜNÜŞ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

ALT BOŞALTMA AĞZI

Ø 350 Ø 450

İLAVE ÖZEL SAP

(29)

ALT BOŞALTMA AĞZI

PERSPEKTİF VE KESİT GÖRÜNÜŞ (POLİETLEN TORBA) A-A'

A-A' KESİTİ

ALT BOŞALTMA AĞZI ÜST DOLDURMA

AĞZI

Ø 448

Ø 348

SICAK DİKİŞ

PE torba doldurma ağzı üst kısmı ile yan sıcak dikişlerdenNOT:

PP torbaya dikilmiş olacaktır.

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ :04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 2

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

(30)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 3 LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI BOYUTU 910 X 910 X 1300 mm AĞIRLIĞI : 1000 KGS

V2

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

TSE TS-1444

ETİBOR - 48

BORAX PENTAHYDRATE

(Na

₂

B

₄

O

₇

.5H

₂

O)

TECHNICAL G R A N U L A R

(31)

Z2

YAN YÜZ GÖRÜNÜŞÜ

CLP ETİKET CEBİ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAKONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

R2

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 4 LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI BOYUTU 910 X 910 X 1300 mm AĞIRLIĞI : 1000 KGS

ETİBOR - 48

BORAX PENTAHYDRATE

(Na₂B₄O₇.5H₂O)

TECHNICAL G R A N U L A R

(32)

KEEP DRY

NEM'DEN KORUYUNUZ KEEP AWAY FROM HEAT GÜNEŞ IŞIĞINDAN KORUYUNUZ STORAGE UNDER ROOF ÇATI ALTINDA DEPOLAYINIZ USED NO HOOK

X2 DETAYI

WARNING!

Do not swallow.

FIRST AID TREATMENT

PRECAUTIONS

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

TÜRKİYE

PHONE : +90 (312) 294 23 42 FAX : +90 (312) 232 59 10

Web : etimaden.gov.tr e-mail :marketing@etimaden.gov.tr

Y2 DETAYI

Z2 DETAYI

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI BOYUTU 910 X 910X 1300mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 04.11.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 5

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU

ETiMADEN

İ Ş L E T M E L E R İ G E N E L M Ü D Ü R L Ü Ğ Ü

R2 DETAYI

BASKI RENGİ : G: 53R: 0 B: 145 YAZININ

BOLD

YAZININ FONTU

05 3728 PP 04

3728 PE

V2 DETAYI

(33)

B-LOCK

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 6 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI

ÜST DOLDURMA BACASI

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

ALT BOŞALTMA BACASI

ÜSTTEN GÖRÜNÜŞ

DOLDURMA AĞZI

GİZLEME KAPAĞI

PERSPEKTİF GÖRÜNÜŞ

(34)

İLAVE ÖZEL SAP DETAYI

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMALI BOYUT : 910 x 910 x 1300 mm AĞIRLIK:1000 KGS YÜRÜRLÜK TARİHİ : 01.08.2013 REVİZYON NO : 00 AMBAR STOK NO : SAYFA NO : 7

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT BİRİM SORUMLUSU ÇİZEN VE HAZIRLAYAN

NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(35)

ETİ MADEN İŞLETMELERİ GENEL MÜDÜRLÜĞÜ

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ : 04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 1 BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

PERSPEKTİF GÖRÜNÜŞ

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY STOK VE SEVKİYAT

BİRİM SORUMLUSU

NOT :TEKNİK RESİM VE EKLERİNDEKİ TÜM ÖLÇÜLER mm'DİR

TAKVİYE ŞERİT

ÜST DOLDURMA AĞZI

KALDIRMA SAPI

Ø 450

İLAVE ÖZEL SAP

(36)

PERSPEKTİF VE KESİT GÖRÜNÜŞ (POLİETLEN TORBA) A-A'

A-A' KESİTİ

ÜST DOLDURMA AĞZI

Ø 448

SICAK DİKİŞ

PE torba doldurma ağzı üst kısmı ile yan sıcak dikişlerdenNOT:

PP torbaya dikilmiş olacaktır.

KIRKA BOR İŞLETME MÜDÜRLÜĞÜ YÜRÜRLÜK TARİHİ :04.11.2013

AMBAR STOK NO : REVİZYON NO : 00 SAYFA NO : 2

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA ALTTAN İÖS BOŞALTMASIZ BOYUT : 910 x 910 x 1300 mm AĞIRLIK : 1000 KGS

ÇİZEN VE HAZIRLAYAN NEŞET CAN

AMBALAJ MALZEMESİ SORUMLUSU

CÜNEYT AKSAK ONAY

STOK VE SEVKİYAT

BİRİM SORUMLUSU

(37)

X2

Y2 1000 KGS NET

MADE IN TÜRKİYE

CLP ETİKET CEBİ

ÖN VE ARKA YÜZ GÖRÜNÜŞÜ

LAMİNELİ POLİPROPİLEN + PE BİG-BAG TORBA İÖS ALTTAN BOŞALTMASIZ BOYUTU 910 X 910 X 1300 mm AĞIRLIĞI : 1000 KGS
