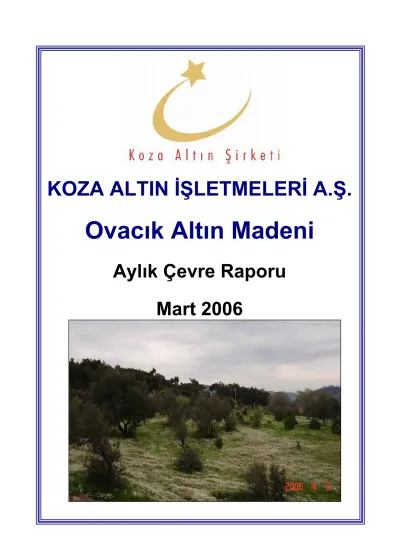

KOZA ALTIN İŞLETMELERİ A.Ş.
Ovacık Altın Madeni
Aylık Çevre Raporu
Mart 2006
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 2/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
İÇİNDEKİLER
YÖNETİCİ ÖZETİ ... 3
1 Toz ve Gaz Emisyonlarının Kontrolü ... 4-5 Toz ... 4 - 5 Havada Hidrojen Siyanür (HCN) Gazı ... 6
2 Gürültü Kontrolü ... 7
3 Kimyasal Maddelerin İthali, Taşınması, Depolanması ve Kullanılması . 8 4 Patlatma ... 9
5 Tesis Atıkları ... 10-14 6 Atık Depolama ... 15
7 Yeraltı Sularının İzlenmesi ... 16
8 Yeraltı İşletmesinden Su Geliri ... 17
9 Meteorolojik Ölçümler ... 18-19 10 İzleme ve Rapor Verme ... 20
11 Çevre Eğitimi ... 21
Ek 1 - Çevre Politikası ……….…………..……….……..…….…... 22
Ek 2 - Ölçüm Alanı Yerleşim Planı ... 23
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 3/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
YÖNETİCİ ÖZETİ
Bu doküman, Koza Altın İşletmeleri A.Ş.nin, Sağlık, Çevre ve Orman Bakanlığı’na Ovacık Altın Madeni ile ilgili olarak yaptığı taahhütler çerçevesinde hazırlanmıştır.
Mayıs 2005 tarihinde tekrar üretime başlayan Ovacık Altın Madeni’nde periyodik çevresel ölçümlerin yapılmasına devam edilmektedir. Böylece, Ovacık Altın Madeni’nde yapılan sürekli kontroller ile, Çevre ve Orman Bakanlığı tarafından müsaade edilen sınır değerlere uygunluk kontrol edilmektedir.
1 - 31 Mart 2006 dönemine ait çevresel ölçümlere ilişkin veriler Ovacık Altın Madeni
Mart 2006 Aylık Çevre Raporu’nda yer almaktadır. Dökümanda toz, gürültü, patlatma
(basınç ve vibrasyon), Bergama Meteoroloji İstasyonu’na ait meteorolojik ölçüm verileri,
havada hidrojen siyanür gazı ve atıklar (siyanür ve metaller dahil) ile ilgili ölçüm sonuçları
verilmiştir.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 4/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
1 Toz ve Gaz Emisyonlarının Kontrolü Toz
Açıklama :
Endüstriyel Kaynaklı Hava Kalitesinin Korunması Yönetmeliği’nde Hava Kalitesi Sınır Değerleri şu şekilde tanımlanmaktadır :
A- Uzun Vadeli Sınır Değerler: Aşılmaması gereken, bütün ölçüm sonuçlarının aritmetik ortalaması olan değerlerdir.
B- Kısa Vadeli Sınır değerler:Maksimum günlük ortalama değerler veya istatistik olarak bütün ölçüm sonuçları sayısal değerlerin büyüklüğüne göre dizildiğinde, ölçüm sonuçlarının %95'ini aşmaması gereken değerlerdir. Çöken tozlar için farklı olarak aşılmaması gereken maksimum aylık ortalama değerdir.
UVS ve KVS değerler için öngörülen süreler genellikle 1 yıllık periyodları kapsar.
Ovacık Altın Madeni Çöken Toz Ölçüm Sonuçları
Hava Kalitesinin
Korunması Yönetmeliği Ölçüm Yerleri
Aylık KVS mg/m2-gün
Yılık UVS mg/m2-gün
Nokta 1 mg/m2 –
gün
Nokta 2 mg/m2 – gün
Nokta 3 mg/m2 - gün
Nokta 4 mg/m2 - gün
Nokta 5 mg/m2 - gün
Maden Sahası Ort.
650 350 244 163 69 47 106 126
Taahhüt :
“Koza Altın İşletmeleri A.Ş., 2.11.1986 tarih ve 19269 sayılı Resmi Gazete’de yayımlanarak yürülüğe giren Hava Kalitesinin Korunması Yönetmeliği ile 07.10.2004 tarih ve 25606 sayılı Resmi Gazete’de yayınlanarak yürürlüğe giren Endüstriyel Kaynaklı Hava Kalitesinin Korunması Yönetmeliği’ nde belirtilen emisyon sınır değerlerine tabidir.
Yürürlükteki sınır değerler şunlardır:
Uzun Vadeli Sınır (UVS) Kısa Vadeli Sınır (KVS)
Çöken toz 350 650 mg/m2-gün
Partikül toz 150 300 μg/m3
Sonuçlar :
Havada asılı partikül toz ve çöken toz ölçümlerine ait ortalama değerler sınırların altındadır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 5/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Ovacık Altın Madeni Havada Asılı Partikül Toz Ölçüm Sonuçları
* KVS: Kısa Vadeli Sınır değeri (300 μg/m3)
** UVS: Uzun Vadeli Sınır değer (150 μg/m3) (Endüstriyel Kaynaklı Hava Kalitesinin Korunması Yönetmeliği)
“-” Motor arızasından dolayı ölçüm alınamamıştır .
“*” Elektrik probleminden dolayı ölçüm alınamamıştır.
Ölçüm Yerleri
BG1 (μg/m3) BG2 (μg/m3) BG3 (μg/m3) Ölçüm Tarihi
Günlük Ortalama
Günlük Ortalama
Günlük Ortalama
01.03.2006 22 01 30
02.03.2006 41 03 54
03.03.2006 26 12 27
04.03.2006 36 36 40
05.03.2006 40 * 39
06.03.2006 42 32 34
07.03.2006 25 38 24
08.03.2006 15 06 09
09.03.2006 33 11 27
10.03.2006 41 * 51
11.03.2006 32 * 38
12.03.2006 28 * 24
13.03.2006 01 03 09
14.03.2006 20 13 13
15.03.2006 33 17 21
16.03.2006 30 33 30
17.03.2006 34 37 36
18.03.2006 34 43 42
19.03.2006 32 32 25
20.03.2006 48 53 41
21.03.2006 62 65 57
22.03.2006 65 87 72
23.03.2006 96 76 80
24.03.2006 23 41 47
25.03.2006 54 23 23
26.03.2006 70 31 29
27.03.2006 53 56 45
28.03.2006 60 68 45
29.03.2006 61 65 -
30.03.2006 61 48 -
31.03.2006 36 33 -
Aylık Ortalama 40 36 36
Şimdiye kadar ki yıllık
ortalama değer 45 14 38
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 6/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Havada Hidrojen Siyanür (HCN) Gazı
Ovacık Altın Madeni Havada HCN Gazı Ölçüm Sonuçları
Ölçüm Tarihi
Taahhüt Edilen Atık Havuzu
Limiti (ppm)
Atık Havuzu Ölçüm Değeri
(ppm)
Taahhüt Edilen Sağlık Bandı
Limiti (ppm)
Sağlık Bandı Ölçüm Değeri
(ppm)
Taahhüt Edilen
Tesis Limiti (ppm)
Tesis Ölçüm Değeri
(ppm)
01.03.2006 0 0 0 02.03.2006 0 0 0 03.03.2006 0 0 0 04.03.2006 0 0 0 05.03.2006 0 0 0 06.03.2006 0 0 0 07.03.2006 0 0 0 08.03.2006 0 0 0 09.03.2006 0 0 0 10.03.2006 0 0 0 11.03.2006 0 0 0 12.03.2006 0 0 0 13.03.2006 0 0 0 14.03.2006 0 0 0 15.03.2006 0 0 0 16.03.2006 0 0 0 17.03.2006 0 0 0 18.03.2006 0 0 0 19.03.2006 0 0 0 20.03.2006 0 0 0 21.03.2006 0 0 0 22.03.2006 0 0 0 23.03.2006 0 0 0 24.03.2006 0 0 0 25.03.2006 0 0 0 26.03.2006 0 0 0 27.03.2006 0 0 0 28.03.2006 0 0 0
29.03.2006 0 0 0 30.03.2006 0 0 0 31.03.2006
5
0
1
0
10
0
Sonuçlar :
2006 Mart ayı süresince, Hidrojen Siyanür (HCN) gazı havada “sıfır” olarak ölçülmüştür.
Taahhüt :
“24.12.1973 tarih ve 14752 sayılı Resmi Gazete’de yayımlanan Parlayıcı, Patlayıcı, Tehlikeli ve Zararlı Maddelerle Çalışılan İşyerlerinde ve İşlerde Alınacak Tedbirler Tüzüğü’ne göre iş yerinde, 8 saatlik çalışma süresi boyunca HCN gazı konsantrasyonunun 10 ppm’yi (11mg/m3) geçmemesi gerekmektedir.
Bu değerin seçilmesindeki emniyet katsayısı 30 dur.”
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 7/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Taahhüt :
“Koza Altın İşletmeleri A.Ş., 11.12.1986 tarih ve 19308 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Gürültü ve Kontrol Yönetmeliği’ne tabidir.
Gürültü sınır değerleri yerleşim birimlerindeki yapıların 1 metre uzaklığında gece için 55 dBA ve gündüz için 65 dBA’dır ”
2 Gürültü Kontrolü
Ovacık Altın Madeni Gündüz Ölçülen Gürültü Değerleri
Gündüz Ölçümü (dBA) Ölçüm
Tarihi Gürültü ve Kontrol Yönetmeliği
Gürültü Seviyesi Gündüz Limiti (dBA) Yeni Ovacık Evleri Ovacık Evleri
01.03.2006 52,4 -
02.03.2006 52,2 -
03.03.2006 51,9 -
04.03.2006 54,3 -
05.03.2006 52,9 -
06.03.2006 52,8 -
07.03.2006 54,0 -
08.03.2006 57,2 49,9
09.03.2006 54,7 49,2
10.03.2006 52,7 48,6
11.03.2006 54,6 55,8
12.03.2006 51,4 50,4
13.03.2006 50,8 52,3
14.03.2006 52,9 52,7
15.03.2006 54,1 50,2
16.03.2006 55,1 51,7
17.03.2006 50,4 50,8
18.03.2006 53,6 54,1
19.03.2006 52,6 51,3
20.03.2006 54,4 49,6
21.03.2006 52,3 52,3
22.03.2006 * *
23.03.2006 * *
24.03.2006 * *
25.03.2006 * *
26.03.2006 * *
27.03.2006 * *
28.03.2006 * *
29.03.2006 * *
30.03.2006 * *
28.02.2006
65
* *
“-” Ovacık Köyü lokasyonunda bulunan gürültü ölçüm cihazının sensörü arızalandığı için ölçüm alınamamıştır.
“*” Gürültü ölçüm cihazları kalibrasyon için Tübitak-UME’ye gönderildiğinden ölçüm alınamamıştır.
Sonuçlar :
Gürültü Kontrol Yönetmeliğinde belirtilmiş olan sınır değerlerin aşılmadığı tesbit edilmiştir.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 8/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
3 Kimyasal Maddelerin İthali, Taşınması, Depolanması ve Kullanılması
Taahhüt :
“Koza Altın İşletmeleri A.Ş., kimyasalların ambalaj ve etiketlenmesi, depolanması, taşınması ve kullanılması ile ilgili 11 Temmuz 1993 tarih ve 21634 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Zararlı Kimyasal Madde ve Ürünlerinin Kontrolü Yönetmeliği’nde ve 26 Aralık 2003 tarih ve 25328 sayılı Remi Gazete’de yayımlanarak yürürlüğe giren Kimyasal Maddelerle Çalışmalarda Sağlık ve Güvenlik Önlemleri Hakkında Yönetmeliği’nde; bu kimyasalların ithalinde ise 18 Haziran 2000 tarih ve 24083 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Çevrenin Korunması Yönünden Kontrol Altında Tutulan Madde ve Atıklara İlişkin Tebliğlerde belirtilen hususlara uyacaktır”
Sonuçlar :
Kimyasal maddelerin ithali, taşınması, depolanması ve kullanılmasında Çevre ve Orman Bakanlığı Taahhütnamesi ile tam bir uygunluk sağlanmıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 9/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
4 Patlatma
Ovacık Altın Madeni Patlatma Ölçüm Sonuçları
Patlatma Tarihi Taahhüt Edilen Gürültü Sınır Değeri
(dB)
Ölçülen Gürültü Seviyesi (dB)
Taahhüt Edilen Vibrasyon Sınır Değeri (mm/s)
Ölçülen Vibrasyon Seviyesi
(mm/s)
18.03.2006 - -
20.03.2006 - -
21.03.2006 - -
22.03.2006 - -
23.03.2006 * *
30.03.2006 * *
31.03.2006
128
*
13
*
Taahhüt :
“Koza Altın İşletmeleri A.Ş., işletme sırasında aşağıdaki hususlara uyacaktır:
Açık ocak civarında yer alan yerleşim birimlerindeki binaların 1 m uzaklığında gürültü seviyesi 128 dBA’yı aşmayacaktır.
Patlatma esnasında vibrasyon (titreşim) hızı en çok 13 mm/saniye olacaktır.”
Sonuçlar :
Çevre ve Orman Bakanlığı Taahhütnamesi’nde belirtilmiş olan sınır değerlerin aşılmadığı tespit edilmiştir.
Açıklama :
‘’-‘’ Düşük titreşim nedeniyle cihaz tarafından okuma yapılmadığını göstermektedir.
“ * “ Patlatma ölçüm cihazı, kalibrasyon için Tübitak – UME’ye gönderildiğinden ölçüm alınamamıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 10/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
5 Tesis Atıkları
Taahhüt :“Koza Altın İşletmeleri A.Ş., tesisten çıkan atık içerisinde bulunan siyanürün bozundurulması, ağır metallerin ise çöktürülüp duraylı hale getirilmesi için, iki aşamalı INCO SO2/Hava kimyasal bozundurma ünitesini kurmuştur”
Siyanür konsantrasyonu iki noktadan numune alınarak belirlenecektir:
Kimyasal bozundurma ünitesi çıkışı, havuza deşarj edilmeden önceki bir noktada alınacak çamur numunesi içindeki su,
Havuzdan tesise beslenen suyun besleme kulesine aktığı noktada alınacak su numunesi.
Atık Depolama Tesisindeki suda çözünmüş olan ağır metal ölçümleri günlük ve haftalık olarak yapılacaktır.”
Sonuçlar :
Atıksudaki siyanür ve haftalık metal konsantrasyonlarının Çevre ve Orman Bakanlığı Taahhütnamesi’nde belirtilmiş olan sınır değerleri aşmadığı tesbit edilmiştir.
Açıklama :
Ay boyunca yapılan günlük kontroller sonucu herhangi bir sızıntı ya da kaçağa rastlanmamıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 11/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Ovacık Altın Madeni Atıksuda Siyanür Ölçüm Sonuçları
Not : Analizlerde kullanılan okuma alt limiti (Saptama limiti) 0,05 mg/L dir. Bu değerden küçük değerler için grafikte 0.05 mg/L değeri kabul edilmiştir.
Ölçüm Tarihi
Taahhüt Edilen Siyanür Üst Sınırı
(mg/L)
Kimyasal Bozundurma Çıkışı Ölçülen Siyanür
Değeri (mg/L)
Tesis Geri Dönüş Suyunda Ölçülen
Siyanür Değeri (mg/L)
01.03.2006 1 0,06 0,04
02.03.2006 1 0,05 0,04
03.03.2006 1 0,14 0,04
04.03.2006 1 0,09 0,05
05.03.2006 1 0,11 0,02
06.03.2006 1 0,20 0,04
07.03.2006 1 0,36 0,02
08.03.2006 1 0,10 0,03
09.03.2006 1 0,13 0,03
10.03.2006 1 0,23 0,05
11.03.2006 1 0,09 0,04
12.03.2006 1 0,11 0,01
13.03.2006 1 0,13 0,04
14.03.2006 1 0,70 0,06
15.03.2006 1 0,16 0,05
16.03.2006 1 0,21 0,07
17.03.2006 1 0,18 0,007
18.03.2006 1 0,14 0,037
19.03.2006 1 0,25 0,05
20.03.2006 1 0,12 0,03
21.03.2006 1 0,07 0,04
22.03.2006 1 0,04 0,02
23.03.2006 1 0,05 0,03
24.03.2006 1 0,04 0,03
25.03.2006 1 0,03 0,02
26.03.2006 1 0,04 0,02
27.03.2006 1 0,12 0,04
28.03.2006 1 0,11 0,06
29.03.2006 1 0,058 0,037
30.03.2006 1 0,017 0,013
31.03.2006 1 0,06 0,04
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 12/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Ovacık Altın Madeni Depolama Tesisi Arsenik ve Antimon Ölçüm Sonuçları ŞUBAT 2006 ADT Arsenik ve Antimon Ölçüm Sonuçları
Ölçüm Tarihi
Arsenik ve Antimon Taahhüt
Sınır Değeri (mg/L)
Arsenik Ölçüm Değeri (mg/L)
Antimon Ölçüm Değeri (mg/L)
01.02.2006 5 0,119 0,155 02.02.2006 5 0,118 0,150 03.02.2006 5 0,115 0,152 04.02.2006 5 0,121 0,159 05.02.2006 5 0,114 0,161 06.02.2006 5 0,108 0,154 07.02.2006 5 0,111 0,156 08.02.2006 5 0,114 0,157 09.02.2006 5 0,116 0,154 10.02.2006 5 0,0116 0,161 11.02.2006 5 0,00976 0,147 12.02.2006 5 0,00985 0,150 13.02.2006 5 0,00899 0,155 14.02.2006 5 0,008 0,168 15.02.2006 5 0,00836 0,167 16.02.2006 5 0,00774 0,161 17.02.2006 5 0,00898 0,169 18.02.2006 5 0,00797 0,168 19.02.2006 5 0,00808 0,186 20.02.2006 5 0,0771 0,218 21.02.2006 5 0,101 0,207 22.02.2006 5 0,0696 0,21 23.02.2006 5 0,0785 0,219 24.02.2006 5 0,0803 0,216 25.02.2006 5 0,0757 0,191 26.02.2006 5 0,0751 0,188 27.02.2006 5 0,0738 0,169 28.02.2006 5 0,0748 0,17
* 13-28/02/2006 tarihleri arasındaki analiz sonuçları, Şubat 2006 Çevre Raporuna yetişmediği için Mart 2006 Çevre Raporunda belirtilmiştir.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 13/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
MART 2006 ADT Arsenik ve Antimon Ölçüm Sonuçları
* 26 – 31/ 03 /2006 tarihleri arasındaki analiz sonuçları Mart 2006 Çevre Raporuna yetişmediğinden, sonuçlar Nisan 2006 Çevre Raporunda belirtilecektir.
Ölçüm Tarihi
Arsenik ve Antimon Taahhüt
Sınır Değeri (mg/L)
Arsenik Ölçüm Değeri (mg/L)
Antimon Ölçüm Değeri (mg/L)
01.03.2006 5 0,0670 0,164
02.03.2006 5 0,0698 0,174
03.03.2006 5 0,0709 0,169
04.03.2006 5 0,0707 0,168
05.03.2006 5 0,0648 0,173
06.03.2006 5 0,0640 0,197
07.03.2006 5 0,0585 0,181
08.03.2006 5 0,0526 0,167
09.03.2006 5 0,0556 0,165
10.03.2006 5 0,0585 0,169
11.03.2006 5 0,0571 0,171
12.03.2006 5 0,0566 0,159
13.03.2006 5 0,0582 0,148
14.03.2006 5 0,0511 0,154
15.03.2006 5 0,0632 0,164
16.03.2006 5 0,0884 0,168
17.03.2006 5 0,0674 0,165
18.03.2006 5 0,0627 0,163
19.03.2006 5 0,0822 0,160
20.03.2006 5 0,0658 0,140
21.03.2006 5 0,0695 0,138
22.03.2006 5 0,0623 0,139
23.03.2006 5 0,0673 0,140
24.03.2006 5 0,0658 0,143
25.03.2006 5 0,0659 0,138
26.03.2006 5 0,0658 0,142
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 14/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Ovacık Altın Madeni Atık Depolama Tesisi Diğer Ağır Metal Ölçüm Sonuçları
Parametreler Taahhüt Edilen Üst Sınır
(mg/L)
Numune Alım Tarihi 22.02.2006
Numune Alım Tarihi 01.03.2006
Numune Alım Tarihi 08.03.2006
Numune Alım Tarihi 15.03.2006
Numune Alım Tarihi 22.03.2006
Numune Alım Tarihi 29.03.2006
Bakır (Cu) 5 0,159 0,123 0,067 0,110 0,087 *
Kurşun (Pb) 2 <0,10 <0,10 <0,10 <0,15 <0,05 *
Çinko (Zn) 5 <0,010 <0,010 <0,010 0,019 0,0056 *
Kadmiyum (Cd) 1 <0,020 <0,020 <0,020 <0,030 <0,01 *
Krom (Cr) 2 <0,020 <0,020 <0,020 <0,030 <0,01 *
Civa (Hg) 0,1 0,000279 0,0001 0,000092 0,000158 0,000276 *
Demir (Fe) 10 <0,060 <0,060 <0,060 <0,090 0,033 *
Nikel (Ni) - <0,10 <0,10 <0,10 <0,15 <0,05 *
Mağnezyum (Mg) - 62,8 58,1 42,7 48,9 44,7 *
- 22.02.2006 tarihine ait haftalık ADT numune analiz sonuçları Şubat 2006 raporuna yetismediği için Mart 2006 Aylık Çevre Raporunda verilmiştir.
*29.03.2006 tarihine ait haftalık ADT numune analiz sonuçlari Mart 2006 raporuna yetismediği için Nisan 2006 Aylık Çevre Raporunda verilecektir.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 15/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
6 Atık Depolama
Açıklamalar :
• Atık içerisindeki su drene edilerek havuz içinde bulunan su toplama kulesinde toplanmakta ve tekrar kullanılmak üzere tesise pompalanmaktadır.
• Atık havuzundan alıcı ortama deşarj yapılmamaktadır.
• Atık havuzunun çevresindeki drenaj kanalları etkin bir şekilde çalışmakta ve yağışlardan dolayı oluşan suların doğrudan atık havuzuna girmesi önlenmektedir.
Taahhüt :
“Koza Altın İşletmeleri A.Ş., kimyasal olarak bozundurulmuş tesis atıklarını atık Depolama Tesisinde depolayacaktır.
Atık Depolama Tesisi, Çevre ve Orman Bakanlığı’na sunulan “Atık Havuzu Yönetim Planı” çerçevesinde işletilecektir.
Herhangi bir sızma-kaçak olup olmadığını anlamak amacıyla, siyanür ihtiva eden tüm tank ve borular her gün kontrol edilecektir.”
Sonuçlar :
Atık havuzunun işletilmesinde, Çevre ve Orman Bakanlığı Taahhütnamesi ile tam bir uygunluk sağlanmıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 16/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
7 Yeraltı Sularının İzlenmesi
Açıklamalar :
Atık havuzu ana seddesinin mansap şevi tarafında yeraltı suyu akımı yönünde ve yeraltı suyunu en iyi temsil edecek şekilde maden sahasını çevreleyen çit boyunca açılan 9 adet gözlem kuyusundan aylık su numuneleri alınmaktadır.
Ovacık Altın Madeni Yeraltı Suyu İzleme Sonuçları
Parameters GK4 GK5 GK6 GK7-S GK7-D GK8-S GK8-D GK9-S GK9-D Ovacık Çamkoy Süleymanlı İletkenlik (umhos/cm) 964 775 709 - 544 875 692 867 1010 896 779 * Toplam Çözünür Katılar
(TCK) 630 478 406 - 333 570 416 578 676 578 496 * pH 7,68 7,94 8,1 - 8,11 8,08 8,15 8,08 8,11 8,02 8,13 * Toplam Alkalinite (CaCO3) 364 308 271 - 188 297 238 286 258 284 244 * Karbon Alkalinitesi (CaCO3) <2 <2 <2 - <2 <2 <2 <2 <2 <2 <2 * Klor (Cl) 46,9 36,1 39,2 - 25,7 39,3 30,4 39,8 31,9 49,7 30,2 * Sülfat (SO4) 112 80,2 42,1 - 56 124 80,6 132 245 121 104 * Antimon (Sb) <0,2 0,0002 0,00117 - 0,00442 0,00053 0,00078 0,00059 0,00634 <0,0005 <0,0004 * Arsenik (As) 0,00060 0,02980 0,03500 - 0,00699 0,00847 0,01630 0,00828 0,02310 0,00603 0,00569 * Kadmiyum (Cd) <0,01 <0,01 <0,01 - <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 * Kalsiyum (Ca) 116 084 71,60 - 49,40 110,00 48,40 103 093 112 67,3 * Krom (Cr) <0,01 <0,01 <0,01 - <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 * Bakır (Cu) <0,01 <0,01 <0,01 - <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 0,066 * Demir (Fe) 0,322 0,643 1,13 - 0,058 0,318 0,871 5,360 0,524 0,34 1,1 * Kurşun (Pb) <0,05 <0,05 <0,05 - <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 * Magnezyum (Mg) 39,2 26,8 26,8 - 20,1 35,6 18,1 35,4 32,4 37,8 20,5 * Civa (Hg) <0,00005 <0,00005 <0,00005 - <0,00005 <0,00005 <0,00005 <0,00005 <0,00005 <0,00005 <0,00005 * Nikel (Ni) <0,05 <0,05 <0,05 - <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 * Potasyum (K) 5,7 5,6 6,5 - 7,0 4,8 11,7 4,3 3,9 4,4 3,4 * Sodyum (Na) 33,2 40,9 38,4 - 28,1 27,2 64,6 24,3 86 27,3 76,5 * Çinko (Zn) <0,005 <0,005 <0,005 - 0,026 <0,005 0,0233 0,0316 0,0098 0,45 0,346 * Toplam Siyanür (TCN) <0,01 <0,01 <0,01 - <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 * Zayıf Asitte Çözünebilen
Siyanür (WADCN) <0,01 <0,01 <0,01 - <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 *
** Birimler parametrelerin yanlarında belirtilmediği sürece mg/L ‘dir.
“-“ Kuyuda su olmadığı için numune alınamadı.
“*” Süleymanlı hattı Ovacık pompadan beslendiği için numune alınmamıştır.
Taahhüt :
“Koza Altın İşletmeleri A.Ş., işletme döneminde Çevre ve Orman Bakanlığı Taahhütnamesi Ek 4 ‘de belirtilen parametrelere göre aylık numune alacak ve üç aylık dönemler halinde ilgili kuruluşlara rapor edecektir.”
Sonuçlar :
Aylık numuneler taahhütnamenin gereğine göre alınmıştır. Mart ayına ait yeraltısuyu izleme sonuçları aşağıdaki tabloda sunulmuştur.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 17/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
8 Yeraltı İşletmesinden Su Geliri
Açıklamalar :
Bütün yeraltı suyu pompa ile yüzeydeki yeraltı havuzuna pompalanmaktadır. Bu havuzda yeraltı suyu çöktürülmekte, üstte kalan süzülmüş su Nardal Deresine deşarj edilmektedir (SSKY, Tablo 7.1 alıcı ortama deşarj standartlarına uygun olarak). Yeraltı suyundan haftalık kompozit numune hazırlanmakta ve analiz ettirilmektedir.
Ovacık Altın Madeni Haftalık Yeraltı Deşarj Analiz Sonuçları
SKKY Tablo 7.1 2 h kompozit numune için alıcı ortam deşarj standartları (Cd ve Hg için 24 h standartı alınmıştır).
“*” Analiz Sonuçları Mart 2006 raporuna yetişmediği için Nisan 2006 Aylık Çevre Raporunda verilecektir.
Parameters
*Alıcı Ortam Deşarj Standartları
(mg/L)
Numune Tarihi 20.02.2006-
26.02.2006
Numune Tarihi 27.02.2006-
05.03.2006
Numune Tarihi 06.03.2006- 12.03.2006
Numune Tarihi 13.03.2006-
19.03.2006
Numune Tarihi 20.03.2006-
26.03.2006
Askıda Katı Madde (AKM) 70 <3,0 4 5,7 5,2 3,4
Toplam Siyanür (TCN) 0,1 <0,010 <0,010 <0,010 <0,010 <0,005
Serbest Kükürt (S) 15 <0,020 <0,020 <0,020 <0,020 <0,020
Kimyasal Oksijen İhtiyacı (KOİ) 80 <20 <20 <20 <20 <20
pH 6-9 7,65 7,83 7,24 7,14 7,51
Demir (Fe) 3 0,151 0,095 0,179 0,130 0,142
Kadmiyum (Cd) 0,2 <0,010 <0,010 <0,010 <0,010 <0,010
Krom (Cr) 2 0,02 0,013 0,016 0,016 0,015
Bakır (Cu) 5 <0,010 <0,010 <0,010 <0,010 <0,010
Civa (Hg) 0,05 0,000217 0,000281 0,000231 0,000139 0,000129
Çinko (Zn) 3 <0,005 0,006 <0,005 0,0088 0,0085
Kurşun (Pb) 0,5 <0,05 <0,05 <0,05 <0,050 <0,050
Balık Biyodeneyi 4 1 1 1 1 *
Taahhüt :
Yeraltı galerisinde ve (900) araştırma yolundaki önemli su geliri 0,66 m3/dk’dır, bununla birlikte yukarı katlarda da az miktarda su akışı görülmektedir.
İşletme safhasında yeraltına su gelirinin artması halinde:
a) Su miktarı tesiste kullanılacak kadar ise, bu su atık havuzuna basılacak ve tesiste kullanılacaktır.
b) Su miktarı tesiste kullanılacak miktarın üzerinde ise,
b-1) Su, ilgili mevzuat hükümlerine göre temiz ise, galeri yanındaki toplama havuzuna basılacak ve dinlendirildikten sonra kuru Nardal deresine bırakılacak,
b-2) İlgili mevzuat hükümlerine göre, su, bu hükümleri aşan miktarda ağır metal içeriyorsa, toplama havuzunda toplanacak ve hazırlanan proje gereğince arıtıldıktan sonra Nardal deresine bırakılacaktır.”
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 18/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
9 Meteorolojik Ölçümler
Tesiste meteorolojik verilerin tesbiti için meteoroloji istasyonu kurulmuştur. Bu istasyonda sıcaklık, yağış miktarı, rüzgar yönü ve hızı, nem, hava basıncı, buharlaşma ve güneşlenme ölçülmektedir.
Sonuçlar :
Yeni meteoroloji cihazı siparişi Mart ayında verilmiştir. Cihazın teslim süresi 6 ila 8 haftadır.
Bergama Meteoroloji İstasyon Müdürlüğü’nden günlük meteorolojik veriler alınmaya devam edilmektedir. Mart 2006 Çevre Raporunda da Bergama Meteoroloji İstasyon Müdürlüğü’nden alınan veriler kullanılmıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 19/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 20/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
10 İzleme ve Rapor Verme
Açıklamalar :
Şirket tarafından, kimyasal bozundurma ünitesi çıkışından ve geri dönüş suyundan alınan günlük numunelerde siyanür, atık havuzunda arsenik ve antimon (yurtdışına gönderilmiş, 13 – 31.03.2006 tarihleri arası sonuçlar henüz elimize ulaşmamıştır), haftada bir ise atık havuzunda diğer ağır metallerin analizi,
Hergün havadaki HCN gazı, toz, gürültü ve patlatma ölçümleri,
Haftada bir Yeraltı maden desarj suyunda SKKY, Tablo 7.1’de istenilen parametrelerin analizleri,
Ayda bir kez gözlem kuyularından su numuneleri alınarak belirtilen parametrelerin analizleri yapılmaktadır.
Analiz sonuçları aylık olarak ilgili mercilere rapor edilmekte ve kamuoyuna duyurulmaktadır.
Otomatik Meteoroloji İstasyonu programındaki sorunların giderilememesi nedeni ile yeni meteoroloji cihazı alınmasına karar verilmiş ve teklifler alınıp, sipariş verilmiştir. Bergama Meteoroloji İstasyon Müdürlüğü’nden günlük meteoroloji verileri alınmaktadır. Mart 2006 Çevre Raporunda bu veriler kullanılmıştır.
Taahhüt :
“Koza Altın İşletmeleri A.Ş., aşağıdaki ölçümleri belirtilen periyotlarda yaparak İzmir İl Çevre ve Orman Müdürlüğü’ne rapor edecektir:
• İzleme kuyularından her ay su numuneleri alınarak ek 4’te belirtilen parametrelerin analizi yapılacak ve 3 ayda bir rapor edilecektir.
• Atıkların sıvı kısmından numuneler alınarakek 5’te belirtilen parametrelerin analizi yapılacak ve ayda bir rapor edilecektir.
• Atıkların havuz içerisindeki dağılımı ve seviyesi yıllık olarak izlenerek rapor edilecektir.
• Siyanür içeren atık ve solüsyon taşıyan bütün boru ve tanklarda sızma ve kaçak kontrolü günlük yapılacak aylık olarak rapor edilecektir.
• Aylık toplam yağış miktarı ve 24 saatlik dönem içerisinde 2.5 cm ve daha büyük yağışlar kaydedilecek ve altı ayda bir rapor edilecektir.
• Her ay için rüzgar yönü ve şiddeti günlük olarak kaydedilecek ve altı ayda bir rapor edilecektir.
• Aylık toplam atık havuzuna atılan atık miktarı kaydedilecek ve altı ayda bir rapor edilecektir.
• Aylık toplam tesiste kullanılan sodyum siyanür miktarı ton cinsinden kaydedilecek ve altı ayda bir rapor edilecektir.
• Günlük meteorolojik veriler kaydedilerek altı ayda bir rapor edilecektir.”
Sonuçlar :
Çevre ve Orman Bakanlığı Taahhütnamesi ile tam bir uygunluk sağlanmıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 21/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
11 Çevre Eğitimi
Çevresel bilgilendirme eğitimine, madenin üretime başlaması ile birlikte Ovacık Altın Madeni’nde tüm yeni işe girenlere ve müteahhit firma elemanlarına Mayıs 2005 tarihinden itibaren tekrar verilmeye başlanmıştır. Bu eğitimin gayesi, çalışanları ve müteahhitleri, Koza Altın İşletmeleri A.Ş.’nin kendini güçlü bir şekilde bağlı saydığı “En İyi Çevre Yönetimi”
konusunda bilgilendirmek ve çevre konusundaki kişisel sorumluluklarını hatırlatmaktır.
Mart 2006 ayı itibariyle toplam 50 kişi bu eğitime katılmıştır.
Hazırlayanlar : Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 22/23
Onaylayan : İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Hazırlayanlar: Meryem Tekol - Aylin Volkan Revizyon No: Nihai Sayfa: 23/23
Onaylayan: İsmet Sivrioğlu Ovacık Altın Madeni Mart 2006 Çevre Raporu Tarih: 04/04/2006
Ek 2 - Ölçüm Alanı Yerleşim Planı
Çevresel Ölçüm Noktaları
Partikül toz ölçümü Çöken toz ölçümü
HCN gazı ölçümü Gürültü ölçümü Patlatma ölçümü Siyanür numune alımı Atık havuzu numune alımı Yeraltısuyu numune alımı Meteroloji ölçümü
2 BG2 3
1
4
5
BG3
BG1
GK 7 S/D GK 8 S/D
GK 9 S/D
GK 4
GK 5
GK 6
Su Toplama Kulesi Atık
Havuzu
Tesis
