EEE Yönetmeliğine uygundur.
Cihazýnýzý yerleþtirmeden ya da kullanmadan önce, lütfen bu kullanma kýlavuzunu dikkatle

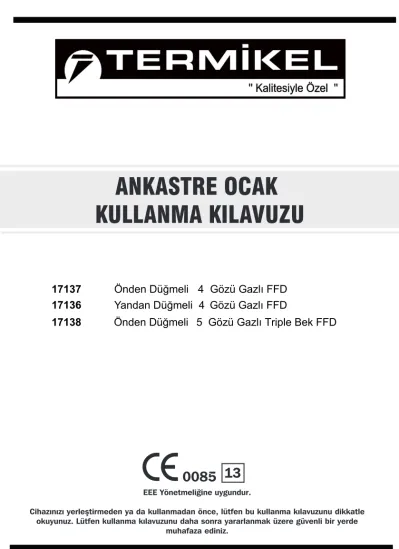

ANKASTRE OCAK KULLANMA KILAVUZU
0085 13
17 137 Önden Düğmeli 4 Gözü Gazlı FFD 17 136 Yandan Düğmeli 4 Gözü Gazlı FFD
17 138 Önden Düğmeli 5 Gözü Gazlı Triple Bek FFD
OCA�INIZIN BÖLÜMLER�
1- Yardmc Bek 1 kW 6- 1 Nolu Bek Kumanda Dü�mesi
2- Normal Bek 1.75 kW 7- 2 Nolu Bek Kumanda Dü�mesi
3- Büyük Bek 3 kW 8- 3 Nolu Bek Kumanda Dü�mesi
4- 145 mm Elektrikli Ocak 1 kW 9- 4 Nolu Bek Kumanda Dü�mesi 5- Çakmak Dü�mesi
TEKN�K ÖZELL�KLER Sayn Mü�terimiz,
Modern tesislerimizde üretilen ve titiz bir kalite kontrol sisteminden geçen TERM�KEL Ankastre Oca�nz
kullanmanz srasnda size yol gösterecek bu kullanma klavuzunu , ürünü kullanmdan önce dikkatle okumanz özellikle rica ederiz. Te�ekkürlerimizle
-3-
gm/h gm/h
4 GÖZÜ GA LI CAMLI OCAK
4
K I
Sayın Müşterimiz,
Modern tesislerimizde üretilen ve titiz bir kalite kontrol sisteminden geçen TERMİKEL ankastre ocağınızı kullanmanız sırasında size yol gösterecek bu kullanma kılavuzunu , ürünü kullanmadan önce dikkatle okumanızı özellikle rica ederiz.
Teşekkürlerimizle.
(17137)
560 490
2
6 5
8 7 4
3 1
1 2
3
4
5 6 7 8
(17136)(17138)
1 2 3
4 5
7 6 98 10
1
2
3
4
5
7 6 9 8 10 5-4
6-1 7-2 8-3
Gaz Tipi Küçük Bek Orta Bek Büyük Bek
G 20 20 mBar G 25 25 mBar G 30 30 mBar G 31 37 mBar G 30 50 mBar
Doðalgaz Tüketimi (m3/h) LPG Tüketimi
(gr/h)
0,72 0,75 0,50 0,50 0,43
0,095
73
0,97 1,00 0,65 0,65 0,58
0,166
127
1,15 1,20 0,85 0,85 0,72
0,285
218
Triple Bek
0,333
240 1,40 1,45 0,95 0,95 0,80 G 20 13 mBar
Bek Güçleri
(kW) 1 1,75 3 3,5
0,85 1,10 1,35 1,60
Enjectör Çaplarý Tablosu
ÖNEML� UYARILAR
Bu Ankastre ocak, normal ev yemeklerinin hazrlanmas için üretilmi�tir. Lütfen ba�ka amaçlar için kullanmaynz.
Yerle�tirme:
- Bu cihaz imalatçnn talimatlarna ve ilgili güvenlik standartlarna göre yetkili ve uzman ki�iler tarafndan yerle�tirilmelidir.
- Oca�nza hem gaz hem de elektrik ba�lants yaplacaktr. Her iki ba�lantnn da en ksa yoldan yaplmasna dikkat ediniz.
- �lk defa kullanlmadan önce cihazdan bütün ambalajlar çkarnz
- Kullanlan elektrik voltajnn ürün arkasndaki model etiketinde belirtilen elektrik tipine uygun olmasn sa�laynz.
- Gaz ba�lants için kullanlacak hortumun ve dedantörün ilgili standarda uygunlu�unu belirten etikete sahip olmasna dikkat ediniz.
- Gaz hortumu 1.25 metreden uzun olmamas gereklidir.
- Hortumun oca�n snan yerlerinin yaknndan geçmemesi gerekti�ini unutmaynz.
- Oca�nz ������ göre (G�0 �0 mbar) ayarldr. Ürünün ��’ye (G�0 �0 mbar) çevrilmesi gerekirse lütfen yetkili servis ile temasa geçiniz ve gerekli de�i�imi yaptrnz.
- Gaz ba�lants yaparken mutlaka kelepçe kullannz. (�ekil 1) Gaz hortumunun ba�lantsn yaptktan sonra ek yerlerinde gaz kaça� olup olmad�n sabun köpü�ü ile kontrol ediniz.
GAZ KAÇAK KONTROLÜNÜ KES�NL�KLE ALEVLE YAPMAYINIZ.
- Herhangi bir �ekilde cihazda tadilat yapmaya te�ebbüs etmeyiniz.
- Gaz ba�lants sadece Yetkili Servis Firmas tarafndan ya da servis birimi tarafndan yetkilendirilmi� bir uzman tarafndan yaplabilir.
- Oca�nzn kullanma voltaj 230 Volt - 50 Hz’dir. Elektrik hattnn ürünün altnda yer alan ürün etiketinde belirtilen elektriksel
�artlara uygun oldu�undan emin olunuz.
- Oca�nzn fi�i toprakl oldu�undan, mutlaka toprakl priz ile kullanlmaldr. Elektrik tesisatnn topraklanm� olup olmad�n kontrol ediniz. Topraklanmam�sa, uzman bir elektrik teknisyenine topraklamasn yaptrnz. Topraklama yaplmadan kullanm halinde ortaya çkacak zarardan firmamz sorumlu de�ildir.
- Oca������� elektrik ba�lantsnda (17050-51-52-55-56) 3x0,75mm2,(17053) 3x1mm2,�kablo kullanlmaldr.
- Elektrik kablosunun snan yerlere de�memesine dikkat ediniz.
ÖNEMLİ UYARILAR :
MODEL 17137 17136 17138
OCAK TİPİ
GAS TİPİ / BASINCI / ( II2H3BP ) KÜÇÜK BEK
ORTA BEK BÜYÜK BEK
TRİPLE BEK - -
ELEKTRİKLİ HOTPLATE - - -
TOPLAM GÜÇ
ATEŞLEME DÜĞMEDEN DÜĞMEDEN DÜĞMEDEN
EMNİYET
SÖNME EMNİYETLİ MUSLUK VAR VAR VAR
DÜĞME KONUMU ÖNDE YANDA ÖNDE
GERİLİM- AKIM 220 V- 6 A 220 V- 6 A 220 V- 6 A FREKANS
AĞIRLIK
EBATLAR
GENİŞLİK ( MM ) 580 mm 580 mm 685 mm
DERİNLİK ( MM) 510 mm 510 mm 510 mm
YÜKSEKLİK ( MM) 85 mm 85 mm 85 mm
4 GÖZÜ GAZLI
OCAK 4 GÖZÜ GAZLI
OCAK 5 GÖZÜ GAZLI OCAK LPG ( G30 30
mbar ) LPG ( G30 30
mbar ) LPG ( G30 30 mbar )
1x1 Kw 1x1 Kw 1x1 Kw
2x1.75 Kw 2x1.75 Kw 2x1.75 Kw
1x3 Kw 1x3 Kw 1x3 Kw
3.5 Kw
7.5 Kw 7.5 Kw 11 Kw
KİLİTLİ MUSLUK
TERTİBATI KİLİTLİ MUSLUK
TERTİBATI KİLİTLİ MUSLUK TERTİBATI
50-60 Hz 50-60 Hz 50-60 Hz
10 Kg 10 Kg 15 Kg
Teknik Özellik Tablosu
-4-
Uyar: Bu cihazn topraklanmas �arttr.Pi�irmeyi tamamlad�nz zaman bütün kontrol dü�melerinin OFF (Kapal) durumunda oldu�unu kontrol ediniz.
Çocuklarn Güvenli�i:
- Bu cihaz yeti�kinler tarafndan i�letilmek için tasarlanm�tr. Çocuklarn cihazn yannda veya cihazla oynamalarna müsaade etmeyiniz.
- Kullanlmakta iken cihaz snr. Cihaz so�uyuncaya kadar çocuklar yana�trlmamaldr - Çocuklar cihazdan tencereleri veya kaplar çkarrken kendilerini yarayabilirler.
- Ürününüzü kullanmadan önce, lütfen frn üzerindeki ambalaj malzemelerini çkarnz. Ambalaj malzemesi çocuklar için tehlike te�kil edebilir.
Dikkat: Yanma Tehlikesi özellikle tehlikeden habersiz küçük çocuklar için fazladr. Ocak yüzeyleri, zgara ve bekler kullanm srasnda scaktrlar. Bunlar yanma ve ha�lanmalara sebep olabilirler. Bu bakmdan, küçük çocuklarn ocaktan uzak tutulmalar
gerekir.
Dikkat: Yanma Tehlikesi: Istma birimleri, ocak ve aksesuarlar kullanma srasnda çok scaktrlar. Bu bakmdan, kaplar tutarken daima mutfak elbiseleri veya sca�a kar� koruyucu eldivenler kullannz ve yanma tehlikesini önlemek için kaplar kullanrken dikkatli olunuz.
- �lk defa cihaz kullanmadan önce, koruyucu maddeleri siliniz, scak sabunlu su ile ocak yüzeyini ve aksesuarlarn temizleyiniz.
Kullanma srasnda:
- Bu cihaz, su ile temasta ise kullanmaynz. Cihaz slak ellerle kullanmaya te�ebbüs etmeyiniz.
- Kullanlmad� zaman dü�melerin “OFF - KAPALI” durumda olmasndan emin olunuz.
- Eldivenler, toz bezleri v.s. gibi kolay tutu�abilir malzemeleri ocak yüzeyine veya stc elemanlarn üzerine koymaynz.
- Cihazn bek ve stclarn mekanlarn stlmas için kullanmayn; açk durumdaki beklerin üzerine bo� kap koymaynz.
- Kaynatrken ve kzartrken frn üzerine sçrayan çok scak kat veya sv ya� damlalar kolayca tutu�arak yangn tehlikesi yaratabilirler. Lütfen kzartma i�ini kontrolünüz altna alnz.
- Dengesiz veya biçimsiz tencereler, e�ilme veya saçlma veya verdikleri kötü verim sebebiyle kazaya sebep olabildiklerinden, ocaklarn üzerinde kullanlmamaldrlar.
- Gazl ocaklarn kullanld� mekanlarda ek s ve nem serbest kalmaktadr. Bu nedenle oca�n kuruldu�u mekanda iyi bir havalandrma sa�lanmaldr. Bunun için pencere ve kaplarn açlmas yeterlidir. Oca�n uzunca bir süre ve skça kullanld�
takdirde, yo�un bir havalandrma sa�lanmas veya bir davlumbazn devreye sokulmas gereklidir.
- Bu ürünü buharl temizleyici olarak kullanmaynz.
- Çabuk bozulan yiyecekler plastik maddeler ve aerosollar scaktan etkilenebilirler.
Bu sebepten cihazn üzerinde veya civarnda bulundurulmamaldrlar.
Döküm ýzgaralarý düþürmeyiniz , düþürüp kýrýldýðýnda garanti kapsamý dýþýndadýr.
KULLANIM
Ocaðýnýzýn kumanda paneli üzerinde hangi düðmenin hangi piþiriciye ait olduðu belirtilmiþtir.
(Þekil 3/a – Þekil 3/b)
Gazlý Ocaklarýn Kullanýmý:
Musluklardan ocaklara gaz geçiþi ve çakmaklarýn ateþlemesi için, yakýlacak ocaðýn düðmesini sürekli ileri bastýrýp sola doðru çeviriniz. Düðme bu konumda iken ön panel üzerindeki çakmak buto- nuna basýlýr. Alev alýncaya kadar çakmak butonuna basmaya devam
ediniz. (Panodan Ateþlemeli modellerde) (Þekil 3/a)
Gazlý ocaklarý kontrol eden musluklar özel emniyet tertibatlýdýr.
Musluklardan ocaklara gaz geçiþi ve çakmaklarýn ateþlemesi için, düðmeyi sürekli ileri bastýrýp sola doðru çevirerek çakmak iþaretine get- iriniz. Böylece çakmaklarýn hepsi otomatik olarak çalýþacak ve kumanda ettiðiniz ocak yanacaktýr. (Düðmeden Ateþlemeli modellerde) (Þekil 3/a) Ocaklardan maksimum verimi elde etmek için ocaklarýn üzerine koya- caðýnýz tencere ölçülerine ve tencerelerin düz tabanlý olmasýna dikkat ediniz.
Büyük Bek : 20-26 cm. çaplý tencere Normal Bek : 18-24 cm. çaplý tencere Yardýmcý Bek : 14-18 cm. çaplý tencere
(Şekil. 3/a)
(Şekil. 4) 14 cm.’nin altýnda tencere kullanýldýðýnda cezve taþýyýcý kullanýnýz.
Gaz Tesisatýnda arýza tespit ettiðinizde ya da mekanda gaz kokusu hissettiðinizde;
- Derhal gaz kaynaðýný veya gaz tüpünün valfini kapatýnýz.
- Açýk ateþleri ve yanan sigaralarý lütfen söndürünüz.
- Elektrikli cihazlarý (ýþýk dahil) açmayýnýz.
- Mekaný iyice havalandýrýnýz ve pencereleri açýnýz.Derhal müþteri servisine veya gaz daðýtým þir- ketine haber veriniz.
BAKIM ve TEMÝZLÝK
Ankastre ocaðýnýz piþirme esnasýnda taþan yaðlý yemeklerin kolayca temizlenebileceði biçimde imal edilmiþtir.
Izgaralar yerlerinden kolayca alýnýp tabla temizlenebilir. Emaye, boya, cam ve paslanmaz kýsýmlar sabunlu su ile temizlenip kurulanmalýdýr. Bek kapaklarý alýnarak sabunlu su ile temizlenmelidir. Ocaðýn üzerine dökülen yað ve asitli (limon) maddeler hemen temizlenmelidir.Temizlik esnasýnda ocak yüzeylerine (Emaye, boya, paslanmaz) zarar verecek toz deterjan veya sert temizlik araçlarý kullanýlmamaldýr. Camlý ocaðýnýzýn çatlamasý / kýrýlmasý durumunda lütfen kullanmayýnýz.Cam yüzeyin deðiþtirilmesi için Termikel yetkili Servisi ile temasa geçiniz.
OCAK SÖNME EMNİYET SİSTEMİ
Ocağınız sönme emniyet sistemi ile donatılmıştır. Herhangi bir durumda rüzgar vs gibi bir sebepten alev sönerse sönme emniyet sistemi devreye girerek gaz akışını keser.
Sönme emniyet sistemli muslukların çalıştırılmasında aşağıdaki adımlar uygulanmalıdır.
1. Musluğu bastırarak çevirin ve çakmak vasıtası ile gazın ateşlenmesini sağlayın.
2. Gaz alevlendikten sonra 10 saniye kadar düğmeyi bastırarak tutun, daha sonra düğmeyi bırakın. Alev yanmaya devam edecektir. Eğer bu 10 saniye düğmeyi basılı halde tutma gerçekleştirilmez ise alev sönebilir. Bu durumda yukarıdaki işlemi tekrarlayın.
