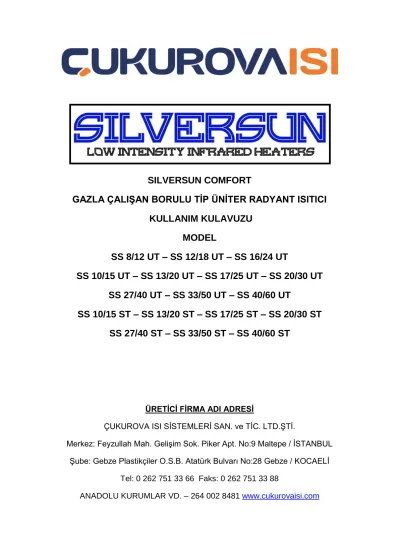

SILVERSUN COMFORT
GAZLA ÇALIŞAN BORULU TİP ÜNİTER RADYANT ISITICI KULLANIM KULAVUZU
MODEL
SS 8/12 UT – SS 12/18 UT – SS 16/24 UT
SS 10/15 UT – SS 13/20 UT – SS 17/25 UT – SS 20/30 UT SS 27/40 UT – SS 33/50 UT – SS 40/60 UT
SS 10/15 ST – SS 13/20 ST – SS 17/25 ST – SS 20/30 ST SS 27/40 ST – SS 33/50 ST – SS 40/60 ST
ÜRETİCİ FİRMA ADI ADRESİ
ÇUKUROVA ISI SİSTEMLERİ SAN. ve TİC. LTD.ŞTİ.
Merkez: Feyzullah Mah. Gelişim Sok. Piker Apt. No:9 Maltepe / İSTANBUL Şube: Gebze Plastikçiler O.S.B. Atatürk Bulvarı No:28 Gebze / KOCAELİ
Tel: 0 262 751 33 66 Faks: 0 262 751 33 88
ANADOLU KURUMLAR VD. – 264 002 8481 www.cukurovaisi.com
2 İÇİNDEKİLER;
-Giriş---syf 3 -Uyarılar---syf 3 -Ana Ekipmanlar--- syf 5 -Emniyet Mesafeleri---syf 8 -Askı Detayı---syf 10 -Montaj Şemaları---syf 11 -Montaj Açılımları--- ---syf 14 -Montaj Adımları
-1. Adım: Askı Yerleşimi---syf 17 -2. Adım: Boru ve Kaplin Montajı ---syf 17 -3. Adım: Brulör Montajı---syf 18 -4. Adım: U-Bolt Yerleşimi---syf 18 -5. Adım: Reflektör Montajı---syf 19 -6. Adım: Reflektör Destek Parçası Montajı---syf 19 -7. Adım: İlk kapak ve Reflektör Kapağı Montajı---syf 20 -8. Adım: Egzoz Terminali Montajı ---syf 20 -Boru ve Kaplin Montajı---syf 21 -Manifold Gaz Basınç Ayarı---syf 22 -Etiketler ---syf 23 -Elektrik Bağlantı Şeması---syf 25 -Yedek Parça---syf 26 -Teknik Özellikler---syf 27 -Yetkili Servisler--- ---syf 30 -Garanti Şartları---syf 30 -Üretici Firma Bilgileri--- ---syf 31
3 GİRİŞ
Isıtma, konveksiyonel yöntemle, kondüksyonel yöntemle veya ışınım yöntemiyle yapılabilmektedir.
Genel olarak radyant şeklinde bilinen ışınımla ısıtma yapan sistemlerin ısıtma prensibi, güneşin dünyayı ısıtma prensibi gibidir. Bir başka deyişle, ışınım ile ısıtmada prensip, ışınların havayı pas geçerek enerjilerini çarptıkları yüzeye bırakarak direk olarak ısıtmasıdır. Ortamda dolaşan soğuk hava, ısınan insanlara ve cisimlere temas ederek dolaylı olarak ısınır. Bundan dolayı, Silversun radyant ısıtma sistemleri ısıtılması zor, geniş ve yüksek alanlarda ve özellikle dış ortamlarda oldukça tasarruflu ve etkin bir ısıtma sağlamaktadır. Aynı zamanda sistemin gaz yakıtlı çalışıyor olması sistemi son derece ekonomik hale getirmektedir.
Silversun ısıtma sistemleri ile cafeler, restoranlar, teraslar, bahçeler, pergolalar , alışveriş merkezleri vb.
açık alanlarda oldukça ekonomik ve etkin bir ısıtma sağlamak mümkündür.
Silversun 2 kademeli cihazlar ile havanın sıcaklığına göre; low (düşük) veya high (yüksek) ısıtma yapmak mümkün olup, rahatsız olunmadan, konforlu bir ısıtma sağlanabilmektedir.
BU KILAVUZDA YER ALAN UYARILARI VE BİLGİLERİ DİKKATLİCE OKUYUNUZ!!!
TEHLİKE: GAZ KOKUSU ALIRSANIZ 1. CİHAZIN GAZINI KAPATINIZ.
2. AÇIK ALEV VAR İSE SÖNDÜRÜNÜZ.
3. YETKİLİ SERVİSİ ARAYINIZ.
UYARI: DIŞ MEKAN VE YÜKSEK YERLER İÇİNDİR. KAPALI EV ORTAMLARINDA VE OFİSLERDE KULLANILMAZ.
UYARI: BU KILAVUZU ÜRÜNÜN SERVİSİNİ VE KURULUMUNU YAPMADAN ÖNCE DİKKATLİ BİR ŞEKİLDE OKUYUNUZ. KILAVUZU SONRA BAŞVURMAK ÜZERE SAKLAYINIZ.
KURULUM VEYA TAMİR ANCAK YETKİLİ SERVİS PERSONELİ TARAFINDAN YAPILMALI, ISITICI KULLANIMDA ÖNCE KONTROL EDİLMELİ VE YILDA EN AZ BİR KEZ YETKİLİ SERVİS TARAFINDAN KONTROL EDİLMELİDİR.
YANLIŞ KURULUM, ÇALIŞTIRMA veya BAKIM ÖLÜME, CİDDİ YARALANMALARA YOL AÇABİLİR, MEKANA ZARAR VEREBİLİR.
SİLVERSUN ÜRÜNLERİNİN MONTAJINI / BAKIMINI YETKİLİ SERVİS ELEMANLARINA YAPTIRINIZ. AKSİ HALDE ORTAYA ÇIKACAK YARALANMA, ÖLÜM, YANGIN, ZEHİRLENME VEYA BİNALARDA MEYDANA GELEBİLECEK HASARLARDAN FİRMAMIZ SORUMLU OLMAYACAKTIR.
4 BU CİHAZ YÜRÜRLÜKTEKİ KANUNLAR VE YEREL DÜZENLEMELERE UYGUN OLARAK KURULMALIDIR. KURULUMDAN ÖNCE, YEREL DAĞITIM KOŞULLARINI, GAZIN ÖZELLİĞİNİ,VE BASINCINI VE CİHAZIN AYARLARININ UYGUN OLUP OLMADIĞINI KONTROL EDİNİZ.
DOĞALGAZ TESİSATI, CİHAZIN BULUNDUĞU ÜLKENİN KANUNLARINA VE YÖNETMELİKLERİNE GÖRE YAPILMALIDIR. KAÇAK DOĞALGAZ KULLANIMINDAN KAYNAKLANAN HUKUKSAL PROBLEMLERDEN FİRMAMIZ SORUMLU TUTULAMAZ.
KURULUMU YAPILAN ISITICININ YEREL DÜZENLEMERE GÖRE TOPRAKLANMASI YAPILMASI GEREKMEKTEDİR.
CİHAZLARIN BACASIZ OLARAK KULLANILMASI DURUMUNDA HAVALANDIRMA İLE İLGİLİ GEREKLİLİKLERİN CİHAZIN KULLANDIĞI ÜLKEYE UYGUN OLMASI GEREKMEKTEDİR. HAVALANDIRMA EN 13410’e GÖRE YAPILMALIDIR.
DIŞ MEKANDA KURULUM YAPILDIĞINDA CİHAZIN YAĞMURDAN KORUNMASI GEREKMEKTEDİR.
SİLVERSUN ÜRÜNLERİNİ YANICI VE PARLAYICI CİSİMLERE MİNİMUM MESAFENİN ALTINDA MONTE ETMEYİNİZ.
SİLVERSUN ÜRÜNLERİNİN ETRAFINDA VEYA YAKINLARINDA PETROL VE TÜREVLERİ VEYA PARLAYICI BUHAR VEYA SIVILAR DEPOLAMAYINIZ.
ÇOCUKLAR VE YETİŞKİNLER YÜKSEK YÜZEY SICAKLIĞI KONUSUNDA UYARILMALI, YANIK OLMAMASI İÇİN CİHAZDAN UZAK DURMAK GEREKMEKTEDİR.
KIYAFETLERİN YANMAMASI İÇİN CİHAZDAN UZAK DURULMALI, GİYSİ YADA BENZERİ EŞYALARIN ISITICIYA ASILMAMASI GEREKMEKTEDİR.
ÇALIŞIR DURUMDA İKEN CİHAZIN ÜZERİNE YANICI VEYA PARLAYICI MADDE SIKMAYINIZ.
BU KILAVUZDAKİ UYARILARA VE TALİMATLARA UYMAMAK YARALANMALARA VE ÖLÜME YOL AÇABİLİR, BİNANIZA HASAR VEREBİLİR. BÖYLE BİR DURUMDA FİRMAMIZ KESİNLİKLE SORUMLULUK KABUL ETMEYECEKTİR.
ISITICI KAPATILMADAN, ELEKTRİK BAĞLANTISI KESİLMEDEN VE ISITICI ODA SICAKLIĞA GELMEDEN BAKIM İŞLEMİNİ YAPMAYINIZ.
DİĞER GAZLARA DÖNÜŞÜM İŞİ ANCAK YETKİLİ SERVİS TARAFINDAN YAPILABİLİR.
BU HUSUSA UYULMAMASI ÖLÜM VE YARALANMALARA, MADDİ HASARA YOL AÇABİLİR.
CİHAZ BAŞKA BİR KULLANICIYA SATILIR YADA TRANSFER EDİLİRSE BU KILAVUZUN CİHAZLA BERABER YENİ KULLANICIYA ULAŞTIRILDIĞINDAN EMİN OLUN.
5 BÖLÜM 1: ANA EKİPMANLAR ( SS 8/12 UT – SS 12/18 UT – SS 16/24 UT )
6 ANA EKİPMANLAR ( SS 10/15 UT – SS 13/20 UT – SS 17/25 UT – SS 20/30 UT – SS 27/40 UT –
SS 33/50 UT – SS 40/60 UT )
7 ANA EKİPMANLAR ( SS 10/15 ST – SS 13/20 ST – SS 17/25 ST – SS 20/30 ST – SS 27/40 ST – SS
33/50 ST – SS 40/60 ST )
8 BÖLÜM 2: EMNİYET MESAFELERİ
NOT: 1. Ölçüler malzemelerin yüzeylerinden ibarettir.
2. Bütün ölçüler milimetredir.
9 NOT: 1. Ölçüler malzemelerin yüzeylerinden ibarettir.
2. Bütün ölçüler milimetredir.
10 BÖLÜM 3: ASKI DETAYI
DİKKAT: Askı sisteminde kullanılacak elemanlar 80 kg kaldıracak güçte olmalıdır. Askılamada oluşacak hata ölüm, yaralanma ve maddi hasarlara sebep verebilir.
Isıtıcı sistem gaz ve elektrik borularına asılmamalıdır.
Gaz ve elektrik hatları serbest egzoz çıkışının üstüne yapılmamalıdır.
Sistem yanıcılar için tanımlanmış yaklaşım mesafelerine uygun olarak yerleştirilmelidir.
Sistem servis için ulaşılabilecek bir yere monte edilmelidir.
11 BÖLÜM 4: MONTAJ ŞEMASI ( SS 8/12 UT – SS 12/18 UT – SS 16/24 UT )
12 MONTAJ ŞEMASI ( SS 10/15 UT – SS 13/20 UT – SS 17/25 UT – SS 20/30 UT – SS 27/40 UT – SS
33/50 UT – SS 40/60 UT )
13 MONTAJ ŞEMASI ( SS 10/15 ST – SS 13/20 ST – SS 17/25 ST – SS 20/30 ST – SS 27/40 ST – SS
33/50 ST – SS 40/60 ST )
14 BÖLÜM 5: MONTAJ AÇILIMI ( SS 8/12 UT – SS 12/18 UT – SS 16/24 UT )
15 MONTAJ AÇILIMI ( SS 10/15 UT – SS 13/20 UT – SS 17/25 UT – SS 20/30 UT – SS 27/40 UT – SS
33/50 UT – SS 40/60 UT )
16 MONTAJ AÇILIMI ( SS 10/15 ST – SS 13/20 ST – SS 17/25 ST – SS 20/30 ST – SS 27/40 ST – SS
33/50 ST – SS 40/60 ST )
17 BÖLÜM 6: MONTAJ ADIMLARI
18
19
20
21 BÖLÜM 6-B: BORU VE KAPLİN MONTAJI
22 BÖLÜM 7: MANİFOLD GAZ BASINÇ AYARI
DİKKAT: Gaz tesisatı ilgili standartlara ve yönetmeliklere uygun olarak yapılmalıdır. Boru çapı projeye uygun olmalı ve brulör giriş çapından küçük olmamalıdır.
Gaz boru tesisatı onaylı proje kriterlerine uygun şekilde yapılmalı, brulor bağlantısı için R-1/2"
çapta olmalıdır.
Brulör girişine 1/2" kesme vanası konulmalıdır.
Kesme vanası ile brulör standartlara uygun fleks bağlantı hortumu ile bağlanmalıdır.
Fleks bağlantı büküldüğü takdirde çatlayabilir.
Gaz bağlantı hattı normal çalışma sürecinde hareket eder.
Bütün tesisat ilgili yönetmeliklere uygun şeklide yapılmalıdır.
Bu kaidelere uyulmaması ölüm, yaralanma ve maddi hasara yol açabilir.
DİĞER GAZLARA DÖNÜŞÜM İŞİ ANCAK YETKİLİ SERVİS TARAFINDAN YAPILABİLİR. BU HUSUSA UYULMAMASI ÖLÜM, YARALANMA VE MADDİ HASARA YOL AÇABİLİR.
23 BÖLÜM 8: ETİKETLER VE UYARILAR
ETİKETLER:
24 BRULÖR ÜSTÜNDEKİ YERLEŞİMLERİ
25 BÖLÜM 9: ELEKTRİK BAĞLANTI ŞEMASI:
26 BÖLÜM 10: YEDEK PARÇA
***Sadece Çukurova Isı sistemleri orijinli yedek parça kullanın, Çukurova Isı Sistemleri garanti belgeli olmayan parça kullanmayın. Bu kurallara uyulmaması maddi hasara yol açabilir ve sistemin garanti şartlarını ihlal eder.
27 BÖLÜM 11: TEKNİK ÖZELLİKLER ( SS 8/12 UT – SS 12/18 UT – SS 16/24 UT )
28 TEKNİK ÖZELLİKLER ( SS 10/15 UT – SS 13/20 UT – SS 17/25 UT – SS 20/30 UT – SS 27/40 UT –
SS 33/50 UT – SS 40/60 UT )
29 TEKNİK ÖZELLİKLER ( SS 10/15 ST – SS 13/20 ST – SS 17/25 ST – SS 20/30 ST – SS 27/40 ST –
SS 33/50 ST – SS 40/60 ST )
30 YETKİLİ SERVİSLER:
ÇUKUROVA ISI SİSTEMLERİ SAN. ve TİC. LTD.ŞTİ.
Merkez: Feyzullah Mah. Gelişim Sok. Piker Apt. No:9 Maltepe / İSTANBUL Şube: Gebze Plastikçiler O.S.B. Atatürk Bulvarı No:28 Gebze / KOCAELİ Tel: 0 262 751 33 66 Faks: 0 262 751 33 88
ANADOLU KURUMLAR VD. – 264 002 8481 www.cukurovaisi.com
GARANTİ ŞARTLARI
Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 (iki) yıldır.
Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamındadır.
Malın garanti süresi içinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 30 (otuz) iş günüdür. Bu süre mala ilişkin arızanın servis istasyonuna, servis istasyonun olmaması durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı-üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 15 (on beş) iş günü içerisinde giderilmemesi halinde imalatçı-üretici veya ithalatçı malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
Malın garanti süresi içinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
Tüketicinin onarım hakkını kullanmasına rağmen malın;
-Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içinde aynı arızanın ikiden fazla tekrarlanması veya farklı arızaların dörtten fazla meydana gelmesi veya belirlenen garanti süresi içinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
-Tamir için gereken azami sürenin aşılması,
-Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırasıyla, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı-üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi durumlarında tüketici malın ücretsiz değiştirilmesini, bedel iadesini veya ayıp oranında bedel indirimi talep edebilir.
Malın kullanım kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
Garanti Belgesi ile ilgili çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü’ne başvurulabilir.
GARANTİ KAPSAMINA GİRMEYEN DURUMLAR
Kullanma hatalarından meydana gelen hasar ve arızalar.
Ürünün müşteriye tesliminden sonraki yükleme, boşaltma, taşıma sırasında oluşan hasar ve arızalar.
Voltaj düşüklüğü veya fazlalığı, hatalı elektrik tesisatı, ürünün etiketinde yazılı olan voltajdan farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar.
Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanımdan kaynaklanan arızalar.
Satıcı tarafından yetki verilmeyen kişiler tarafından yapılan tamiratlar ve kullanılan yedek parça sonucu oluşan arızalar.
SATICI YANLIŞ KULLANIMLARDAN DOLAYI OLUŞABİLECEK ARIZALARDAN SORUMLU DEĞİLDİR.
KULLANIM ÖMRÜ: 10 (ON) YILDIR.
31 GARANTİ SÜRESİ: 2 (İKİ) YILDIR.
