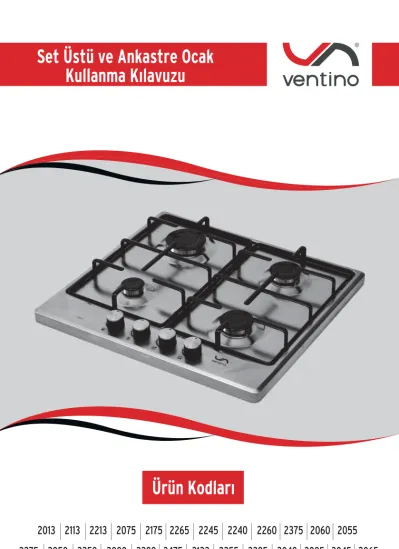

Ürün Kodlarý Set Üstü ve Ankastre Ocak
Kullanma Kýlavuzu
Değerli Müşterimiz,
Ventino ürünlerine göstermiş olduğunuz güvenden dolayı teşekkür ederiz. Amacımız, toplam kalite anlayışına uygun olarak, titiz bir çalışma ortamında, doğaya zarar vermeden üretilmiş olan bu ürünü en iyi verimle kullanmanızı sağlamaktır.
Almış olduğunuz Ventino ocağın ilk günkü özelliklerini uzun süre koruyabilmek ve size en verimli şekilde hizmet edebilmesi için ocağınızı kullanmadan önce Kullanma Kılavuzu’nu dikkatle okumanızı ve daimi olarak muhafaza etmenizi tavsiye ederiz.
Not: Bu Kullanma Kılavuzu, birden fazla set üstü ocak ve ankastre ocak modelleri için hazırlanmıştır. Kılavuzda belirtilen bazı özellikler sizin cihazınızda bulunmayabilir.
Bu cihaz yürürlükteki yönetmeliklere göre ve sadece iyi havalandırılmış yerlerde tesis edilmektedir. Bu cihazı tesis etmeden veya kullanmadan önce talimatları okuyunuz.
Güvenlik Tedbirleri
Elektrik Bağlantısı ve Güvenliği Bakım ve Onarım
Taşıma ve Nakliye Sırasında Dikkat Edilecek Hususlar Gaz Bağlantı Güvenliği ve Şeması
Kullanım Hatalarına İlişkin Bilgiler Özellikleri İle İlgili Tanıtıcı Bilgiler Ürün Hakkında Bilgi
Doğalgazdan Lpg’ye Lpg’den Doğalgaza Dönüşüm Tüketicinin Yapabileceği Bakım
Periyodik Bakım
Bağlantı ve Montaj Şeklini Gösteren Şema Garanti Şartları ve Garanti Belgesi
2 3 4 5 6 7 7 7 8 9 9 10 13
İçindekiler
*
*
*
*
*
*
*
*
*
*
*
Bu cihaz güvenlik yönetmeliklerine uygun olarak üretilmiştir. Kurallara aykırı bir kullanım kişiye ve cihaza zarar verir.
Cihazınızı çalıştırmadan önce Kullanma Kılavuzunuzu dikkatlice okuyunuz.
Kullanma Kılavuzu içinde montaj, güvenlik, kullanım ve bakım hakkında önemli bilgiler bulacaksınız. Böylece hem kendinizi korumuş hem de cihazın zarar görmesini önlemiş olursunuz.
Çocuklar ancak cihazın nasıl emniyetle kullanılabilineceğini anlayacak yaşa geldikten sonra yanlarında onları kontrol eden bir büyük olmadan cihazı çalıştırabilirler. Bu arada çocuklara hatalı kullanım sonunda ne gibi tehlikelerin ortaya çıkabileceği anlatılmalıdır.
Psikolojik rahatsızlık ve anlama bozukluğu veya tecrübesizlik ve bilgisizlik nedeniyle cihazı güvenle çalıştırabilecek durumda olmayan kişiler ancak bu işin sorumluluğunu üzerine alabilecek kişilerin kontrolünde cihazı kullanabilirler.
Cihazı yerleştirmeden önce, yerel dağıtım şartlarından ( gaz cinsi ve gaz basıncı ) ve cihaz ayarının uygun olduğundan emin olunuz.
Montaj ve bakım veya tamir işleri sırasında cihazın elektrik bağlantısı şebekeden ayrılmalı, cihazın fişi prizden çıkarılmalıdır.
Bir gaz pişirme cihazının kullanımı, bulunduğu odada nem ve ısı ortaya çıkarır. Mutfağın iyi havalandırıldığından emin olunuz: doğal havalandırma deliklerini muhafaza ediniz veya bir mekanik havalandırma tertibatı taktırınız (fırın üstü aspiratör veya davlumbaz).
Cihazın uzunca bir müddet yoğun kullanımı ilave bir havalandırma isteyebilir, örneğin bir pencerenin açılması veya daha etkili havalandırma, örneğin varsa mekanik havalandırma seviyesinin yükseltilmesi.
Cihazı kullanmaya başlamadan önce perde, tül kağıt yada yanıcı (alev alabilir) maddeleri cihazdan uzak tutunuz. Kolay tutuşabilen yada yanıcı maddeleri cihazın içine veya üzerine koymayınız.
Cam-seramik gibi yüzeylerde çatlak olması halinde elektrik çarpması riski doğurur.
Cihaz yüzeyi çatlak ise elektrik çarpması ihtimalinin önlenmesi için cihazın devresi açılmalıdır.
Güvenlik Tedbirleri
*
*
*
*
*
*
*
*
*
*
*
*
Bu cihazın ayar şartları etikette veya veri plakasında belirtilmiştir.
Bu cihaz bir yanma ürünlerini tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı ve tesis edilmelidir.
Havalandırma ile ilgili şartlara büyük özen gösterilmelidir.
Cihazınızın elektrik gücüne göre 6, 10 veya 16 Amper’lik bir sigortaya bağlanmalıdır. Eğer gerekirse, kurulumun yetkili servis tarafından yapılması tavsiye edilmektedir.
Cihazınız 230 V, 50 Hz’lik elektrik beslemesine uygun şekilde ayarlanmıştır.
Eğer ana elektrik şebekesi belirtilen bu değerlerden farklıysa yetkili servisinizle irtibata geçiniz.
Cihazın elektrik bağlantırı sadece kurallara uygun şekilde döşenen topraklama sistemine sahip (topraklı) prizlerle yapılmalıdır. Eğer cihazın yerleştrileceği yerde topraklı sisteme uygun priz yoksa derhal yetkili servisle irtibata geçiniz. Üretici firma cihaza bağlanan topraklama yapılmamış prizlerin sebebiyet vereceği hasarlardan kesinlikle sorumlu değildir.
Cihazın fişi, uzatma kablosu kullanılmadan topraklaması yapılmış prize kolayca ulaşabilecek yakınlıkta olmalıdır.
Cihazınızın elektrik kablosunun cihazın sıcak bölgelerine temas etmesine izin vermeyiniz. Aynı Şekilde keskin kenar ve köşelerin uzağında muhafaza ediniz.
Besleme kordonu hasar görürse, bu kordon, tehlikeli bir duruma engel olmak için imalatçısı veya onun servis acentesi yada aynı derecede ehil bir personel tarafından değiştirilmelidir.
Yanlış elektrik bağlantısı cihaza zarar verebilir. Bu durumda cihazınız garanti kapsam dışında kalacaktır. Cihazın elektrik bağlantısı yetkili servis tarafından yapılması gerekir.
Ocağın kullanımı sırasında bazı parçalar sıcaktır. Anahtarları kapalı konuma getirdiğinizde de halen sıcak olabilir. Çocuklar her zaman uzak tutulmalı ve gözetimsiz bırakılmamalıdır. İkaz lambaları yanarken ocak yüzeyine dokunmayın. Ocağınızı kapalı konuma getirdiğinizde halen tehlikeli biçimde sıcak olan bölümler ikaz lambalarında belirtilmektedir. (Vitroceran modeller).
Elektrik Bağlantısı ve Güvenlik
*
*
*
*
*
*
*
İlk defa kullanılmadan önce cihazınızdan tüm ambalajları çıkartınız.
Bu ürün, ev kullanımı için üretildiğinden ticari ve endüstriyel kullanıma uygun değildir.
Hiçbir şekilde cihazı kendi kendinize tamir etmeye çalışmayınız. Tecrübesiz kişiler tarafından yapılan tadilatlar, yaralanmaya ve ciddi arızalara yol açabilir.
Ürünü taşırken, temizlerken veya ocağa bakım yaparken fişini prizinden çıkartınız.
Bütün bakım ve onarımlar sadece yetkili servis tarafından yapılmalı ve orjinal yedek parça kullanılmalıdır.
Cihazınızı ıslak elle kullanmayınız. Cihaz su ile temas ettiğinde hemen kurulayınız.
Gazlı ocakların kullanıldığı mekanlarda ek ısı nem serbest kalmaktadır. Bu nedenle cihazın kurulduğu mekan da iyi bir havalandırma sağlanmalıdır.
Bakım, Onarım ve Kullanımda Uyulması Gereken Kurallar
*
*
*
*
*
*
*
Ürününüzün dış yüzeylerine gelebilecek darbelere karşı önlem alınız. Üzerine ağırlığının üzerinde yük koymayınız.
Taşıma sırasında ürününüzü üst taraf yukarı gelecek şekilde yere paralel konumda tutunuz.
Ocağı paketinden çıkardığınızda, ocağın ve kablosunun eksiksiz ve hasarsız olduğundan, cihazın alt kısmının darbeli olmadığından emin olunuz aksi halde satıcınıza başvurunuz.
Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar.
Ocağınız erişkinlerin kullanımı için üretilmiştir. Küçük çocukların ocakla, kontrol düğmeleriyle veya ocağın yakınında oynamasına kesinlikle izin vermeyiniz.
Kullanmakta iken cihaz ısınır. Cihaz soğuyuncaya kadar çocuklar yaklaştırılmamalıdır.
Bu nedenle çocukların ocağın çalıştığı ortamlardan uzak tutulması gerekir.
Üründen çıkan ambalaj malzemelerini (kutu, poşet, karton, çivi, vida gibi) güvenlik nedeniyle çocukların ulaşabilecekleri yerlerden uzak tutunuz, aksi halde tehlikeli olabilir.
Taşıma ve Nakliye Sırasında Dikkat Edilecek Hususlar
Cihazın kurulumundan sonra ambalaj malzemelerini lütfen güvenlik ve çevre koşullarına gereken önemi göstererek çöpe atınız. Artık ambalajların yeniden kullanımı için özelliklerine göre (folyo, kutu, karton) ile ilgili geri dönüşüm kutularına atınız. Herhangi bir elektrikli donanımı çöpe atarken kablosunu keserek kullanılmaz hale getiriniz.
ÇEVRESEL UYARI !
*
*
Doğru YANLIŞ Doğru Doğru Cihazın gaz hortumunu ve elektrik
kablosu cihazın arka tarafı gibi sıcak alanların yanından gecmemelidir. Gaz hortumu, kırılma olasılığına karşı geniş açılı dönüşler yaptırılarak bağlanmalıdır. Gaz bağlantısı yapılmış olan bir cihazın hareket ettirilmesi gaz kaçağına sebep olabilir.
LPG (Tüp) bağlantısı için; metal kelepçeyi LPG tüpünden gelen hortuma takınız. Kaynar suda ısıtmak suretiyle hortumun uç kısmına doğru getirerek tornavida ile sıkınız.
Bağlantı için gereken conta ve hortum giriş rekoru Şekil-1’de gösterilmiştir.
NG(Doğalgaz) bağlantısı için; doğalgaz bağlantı hortumunun ucundaki somunun ucuna contayı yerleştiriniz. Hortumu, ana gaz borusuna takmak için somunu çeviriniz. Gaz kaçak kontrolü yaparak bağlantıyı tamamlayınız. Bağlantı Şekil-2’de gösterilmiştir.
NG(Doğalgaz) bağlantısını yetkili servis yapmalıdır.
Gaz Bağlantısı ve Güvenlik Şeması
*
*
*
*
*
*
*
*
*
*
*
*
*
*
Ocağınızı dolap altına yerleştirmeyiniz.
Ocağınız çalışırken ve/veya sıcakken yerini değiştirmeyiniz.
Ocak çapında küçük tencere kullanmayınız. Bu hem ocak üzerine taşmaya hem de ocağın verimsiz kullanılmasına sebep olacaktır.
Ocağınızı daimi temiz ve kuru tutunuz. Ocağın üzerinde kullanım sonrası kalan yağlar zamanla ocağın yüzeyine zarar verebilir.
Ocağınızı kullanmadığınız durumlarda, bütün düğmelerin kapalı olduğundan emin olunuz ve beslenme musluğunu kapatınız.
Kullanılan elektrik voltajının, ürün arkasındaki etikette belirtilen elektrik tipine uygun olmasını sağlayınız.
Ocağınızın kullanma voltajı 230V AC. 50 Hz’dir.
Ocağınızın fişi topraklamalı olduğundan mutlaka topraklamalı priz kullanılmalıdır.
Elektrik tesisatının topraklamalı olup olmadığını kontrol ediniz.
Bu ürün, ev kullanımı için üretildiğinden ticari ve endüstriyel kullanıma uygun değildir.
İlk defa kullanılmadan önce cihazınızdan tüm ambalajları çıkartınız.
Ocağı paketinden çıkardığınızda, ocağın ve kablonun eksiksiz ve hasarsız olduğundan, cihazın alt kısmının darbeli olmadığından emin olunuz aksi halde satıcınıza başvurunuz.
Ocağınızı dolap altına yerleştirmeyiniz
Ocağınız çalışırken ve/veya sıcakken yerini değiştirmeyiniz.
Kullanılan elektrik voltajının, ürün arkasındaki etikette belirtilen elektrik tipine uygun
Kullanım Hatalarına İlişkin Bilgiler
Özellikleri İle İlgili Tanıtıcı ve Temel Bilgiler
Ürün Hakkında Bilgi
* Ocağınızın gazını ve elektriğini kesin. Ocağınız sıcak ise soğumasını bekleyin
*
Enjektör değişikliği için ucu şekildeki gibi olan bir tornavida kullanın.
Şekilde görüldüğü gibi bek kapağını ve bekini çıkartıp enjektörün görünebilir olmasını sağlayın.
Tornavidayla enjektörü şekildeki gibi çevirerek çıkartıp yenisiyle değiştirin.
Büyük Bek Saat yönünün tersine yaklaşık 3 tur Saat yönünde yaklaşık 3 tur LPG’den Doğalgaza Doğalgaz’dan LPG’ye Daha sonra ocağınızın kumanda düğmelerini çıkartın. Gaz musluklarının ortasındaki (ventilli musluklarla musluğun yanındaki) vidayı aşağıdaki resimde gösterildiği gibi ufak bir tornavidayla döndürerek ayarlama yapın. döndürme miktarı ve yönü aşağıdaki tabloda verilmiştir. tabloda verilen değerler yaklaşık değerlerdir. tavsiye edilen kısık alev boyu, tam alev boyunun üçte biri kadar olması yeterli bir ayarlamadır.
Doğalgazdan LPG’ye ya da LPG’den Doğalgaza Dönüşüm İçin:
Temizlik ve Bakım:
*
*
*
*
*
*
*
*
Periyodik Bakım Gerektirmesi Durumunda, Periyodik Bakımın Yapılacağı Zaman Aralıkları Ile Kimin Tarafından Yapılması Gerektiğine İlişkin Bilgiler:
*
Ocağınız pişirme esnasında taşan yağlı yemeklerin kolayca temizlenebileceği biçimde imal edilmiştir.
Izgaralar yerlerinden kolayca alınıp tabla temizlenebilir.
Emaye, boya, cam ve paslanmaz kısımlar sabunlu su ile temizlenip kurulanmalıdır.
Bek kapakları alınarak sabunlu su ile temizlenmelidir.
Bu işlemleri yaparken temizlenecek kısımların sıcak olmamasına dikkat edip soğumasına müsade edilmelidir.
Ocağın üzerine dökülen yağ ve asitli maddeler hemen temizlenmelidir. Aksi halde ocağın üzerine leke yapabilir.
Temizlik esnasında ocak yüzeylerine zarar verecek toz deterjan veya sert temizlik araçları kullanılmamalıdır.
Bek kapakları temizlendikten sonra kurulanıp resimde görüldüğü gibi düzgün yerleştirilmelidir.
Ürününüz ile ilgili bir şikayetiniz doğduğu takdirde size en yakın servisten yardım isteyiniz.
Şekil 1 Şekil 2
Tüketicinin Kendi Yapabileceği Bakım, Onarım veya Ürünün Temizliğine İlişkin Bilgiler
Kısık alev konumu için düğmeyi maksimum - minimum konumları arasına getiriniz (Şekil 1).
Ocak beklerini kesinlikle maksimum ile kapalı konumları arasında kullanmayınız (Şekil 2).
Ocak bekleri düğme maksimum konumda iken ateşleyiniz.
Ocak bakımı çalıştırmadan önce, bek kafasının doğru yerleştirildiğinden emin olunuz.
Ocak bekini çalıştırmadan önce, bek gövdesi kanallarının kuru ve temiz olduğundan emin olunuz.
Bek yatağı ve enjektör deliğinin temiz ve kuru olduğundan emin olunuz.
Tezgahta açılan yerin boyutları aşağıdaki gibi olmalıdır. Sızdırmazlık contası ocak yerleştirmeden önce ocağın çevresi boyunca yerleştirilmelidir.
Montaj için verilen bağlantı saçları kullanılmalıdır.
Gaz bağlantısı için kullanılacak hortumun ve/veya dedantörün ilgili standartlara uygunluğu belirtilen etikete sahip olmasına dikkat ediniz.
Hortumun ocağın ısınan yerleri yakınından geçmemesi gerektiğini unutmayınız.
Gaz bağlantısı yaparken mutlaka kelepçe kullanınız. gaz hortumunun bağlantısını yaptıktan sonra ek yerlerinde gaz kaçağı olup olmadığını sabun ile kontrol ediniz.
Gaz kaçak kontrolünü kesinlikle alevle yapmayınız
Ocağınızı, kurulum sonrası elektrik bağlantısını (fiş, priz) kolayca ulaşılabilir şekilde monte ediniz.
*
*
*
*
*
*
*
554
504
Bağlantı veya Montajının Nasıl Yapılacağını Gösterir Şema İle Bağlantı veya Montajının Kimin Tarafından Yapılacağına (Tüketici, Yetkili Servis) İlişkin Bilgiler
Yangın tehlikelerine karşı koruma olarak bu cihazlar ‘’Y’’ tipidir. Ağaç panellere yakın monte edildiği zaman bu paneller yanlardan en az 50 mm. lik, ocağın arkasından 30 mm. lik bir mesafe olmalıdır. Ayrıca ocağın üstüne yerleştirilecek dolaplar ocaktan en az 700 mm. lik mesafede bulunmalıdır.
UYARI!
DİKKAT!
Ürünü oluşturan kısımlar:
1-Büyük Bek 2-Orta Bek 3-Küçük Bek 4-Kontrol Düğmeleri 5-Taşıyıcı Izgaralar Malın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler
Ürününüzün kullanma voltajı 230V 50Hz’dir. Ocağın hem elektrik hem de gaz bağlantısı yapılacağından, cihazın bağlanacağı elektrik tesisatı mutlaka topraklı olmalıdır.
Cihazı elektrik kaynağına bağlamadan önce, voltajın, bilgi levhası üzerinde yazan bilgilerle karşılık geldiğine kablosunun, bilgi levhası üzerinde de belirtilen cihaz yükü için uygun olduğunu kontrol ediniz.
CİHAZIN MUTLAKA TOPRAKLI OLMASI GEREKMEKTEDİR.
Ocağınızın elektrik kablosuna topraklı fiş monte edilmiştir. Bu fişin mutlaka topraklı bir hat ile kullanılması gerekmektedir. Topraklama tesisatını ehliyetli bir elektrik teknisyenine yaptırın.
NOT: 60 cm ocakları tezgah kesim ölçüleri 554x504 olmalıdır.
*
*
*
60 cm önden kontrollü (cam) ocak 580mm
530mm 530mm
580mm
60 cm yandan kontrollü (cam) ocak 580mm
530mm 530mm
580mm
60 cm önden kontrollü (inox&emaye) ocak 60 cm yandan kontrollü (inox&emaye) ocak
Kullanıcı için
Önemli
‘’Bu ürün elektrik ve gaz aksamları içerdiği için, ürünün ilk montaj ve devreye alınması işlemi söz konusu ise taşınma işlemi sonrası montajının Arkılıç Dayanıklı Tüketim Malları Paz. San.
Tic. Ltd. Şti. veya yetkili servisleri tarafından yapılması gerekmektedir. Aksine durumlarda meydana gelebilecek sorunlardan Arkılıç Dayanıklı Tüketim Malları Paz. San. Tic.
Ltd. Şti. sorumlu tutulamaz.’’
Not: Kullanım sonrası gaz dönüşümü yetkili servis tarafindan
ücretlendirilerek tüketici tarafindan ödenir.
Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamındadır.
Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olması durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı - üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilmemesi halinde imalatçı - üretici veya ithalatçı firma malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
Tüketicinin onarım hakkını kullanmasına rağmen malın;
- Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde; aynı arızanın dörtten fazla tekrarlanması veya farklı arızaların altıdan fazla meydana gelmesi veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
- Tamiri için gereken azami sürenin aşılması
- Firmanın servis istasyonuna, servis istasyonunun mevcut olmaması halinde sırasıyla satıcı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı - üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmeini, iadesi veya ayıp oranında bedel indirimi talep edebilir.
Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü’ne başvurulabilir.
Bu ürünün kullanım ömrü 10 yıldır.
1.
2.
3.
4.
5.
6.
7.
8.
Garanti Şartları
T.C. GÜMRÜK VE TİCARET BAKANLIĞI TÜKETİCİNİN KORUNMASI VE PİYASA GÖZETİMİ GENEL MÜDÜRLÜĞÜ Belgenin Veriliş Tarihi ve Sayısı:
Belgenin Geçerlilik Tarihi: Bu belgenin kullanılmasına: 4077 sayılı Tüketicinin Korunması H
akkında Kanun ve bu Kanuna dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca, T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir. Merkez Adresi Telefonu Faks Malın Cinsi Markası Modeli Bandrol ve Seri No Teslim T
arihi ve Yeri
Garanti Süresi Azami T
amir Süresi Satıcı Firmanın Ünvanı Adresi Telefonu Satıcı Faks Fatura T
arihi ve No Belgenin Doğruluğu www.tuketici.gov.tr Adresinden Kontrol Edilebilir.
e-imza’lı belgedir
.
Arkılıç Dayanıklı Tüketim Malları Pazarlama Sanayi Ticaret Ltd. Şti. : Orhanlı Orta Mahalle, Aktepe Sanayi Caddesi, Erk Sokak Aktepe Sanayi Sitesi No:6/2 Tuzla - İstanbul : 0216 307 64 71 : 0216 307 13 22 : Ocak : Ventino
: - : - : - : 2 Yıl : 20 İş Günü : : : : :
Salim ÖKSÜZOĞLU Bakan a. DAİRE BAŞKANI V.
İmalatçı ve İthalatçı Firmanın
26.07.2013-125451 26.07.2015
ilgilen b
GARANTİ BELGESİ : : : e Yeri : YETKİLİ SATICI esi - Yetkilinin İmzası ve Kaşesi
: : : : : İmalatçı Firmanın AYANIKLI TÜKETİM MALLARI ANAYİ TİCARET LTD. ŞTİ. : Orhanlı Orta Mah. Altepe Cad. ktepe Sanayi Sitesi No: 6/2 Tuzla - İstanbul aks: 0216 307 13 22 s: arkilic@arkilic.com Firma Yetkilisinin İmzası - Kaşesi
GARANTİ BELGESİ
GARANTİ KUPONU-1 adı: : : o arihi ve Yeri : arihi : o YETKİLİ SATICI - Adresi - Yetkilinin İmzası ve Kaşesi
: : : : : İmalatçı Firmanın RKILIÇ DAYANIKLI TÜKETİM MALLARI ARLAMA SANAYİ TİCARET LTD. ŞTİ. dresi: Orhanlı Orta Mah. Altepe Cad. ak Aktepe Sanayi Sitesi No: 6/2 Tuzla - İstanbul aks: 0216 307 13 22 servis: arkilic@arkilic.com Firma Yetkilisinin İmzası - Kaşesi
GARANTİ KUPONU-2 Müşterinin Adı Soyadı Adresi Telefonu
: : :
Ürünün Cinsi Markası Modeli Seri No Teslim Tarihi ve Yeri : Fatura Tarihi : Fatura No YETKİLİ SATICI Unvanı - Adresi - Yetkilinin İmzası ve Kaşesi
: : : : : İmalatçı Firmanın Ünvanı: ARKILIÇ DAYANIKLI TÜKETİM MALLARI PAZARLAMA SANAYİ TİCARET LTD. ŞTİ. Merkez Adresi: Orhanlı Orta Mah. Altepe Cad. Erk Sokak Aktepe Sanayi Sitesi No: 6/2 Tuzla - İstanbul Tel:0216 307 64 71 Faks: 0216 307 13 22 servis: arkilic@arkilic.com Firma Yetkilisinin İmzası - Kaşesi
GARANTİ KUPONU-3 Müşterinin Adı Soyadı Adresi Telefonu
: : :
Ürünün Cinsi Markası Modeli Seri No Teslim Tarihi ve Yeri : Fatura Tarihi : Fatura No YETKİLİ SATICI Unvanı - Adresi - Yetkilinin İmzası ve Kaşesi
: : : : : İmalatçı Firmanın Ünvanı: ARKILIÇ DAYANIKLI TÜKETİM MALLARI PAZARLAMA SANAYİ TİCARET LTD. ŞTİ. Merkez Adresi: Orhanlı Orta Mah. Altepe Cad. Erk Sokak Aktepe Sanayi Sitesi No: 6/2 Tuzla - İstanbul Tel:0216 307 64 71 Faks: 0216 307 13 22 servis: arkilic@arkilic.com Firma Yetkilisinin İmzası - Kaşesi
VENTİNO
marka setüstü ocak ve ankastre ocak kullanma klavuzu kitapçığı ve 14.sayfada belirtilen garanti belgenin tarihi ve sayısı yazılı garanti belgesinin kitapçık üzerinde belirtilen modellere ev tipi ocaklara ilaveten aşağıda numaraları belirtilen ocaklar için de geçerlidir.
İlave Ocaklar Ürün Kodları
2055 (7.65 kw) 2040 (7.65 kw) 2060 (7.65 kw) 2085 (7.65 kw) 2045 (7.65 kw) 2065 (7.65 kw) 2055 (7.65 kw) 2285 (7.65 kw)
2265 (7.65 kw) 2245 (7.65 kw) 2240 (7.65 kw) 2260 (7.65 kw) 2375 (7.65 kw) 2475 (7.65 kw) 2122 (7.65 kw)
www.ventino.com
