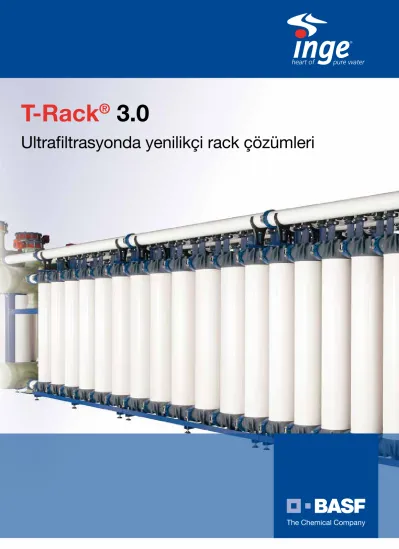

T-Rack 3.0. Ultrafiltrasyonda yenilikçi rack çözümleri

T-Rack 3.0

Ultrafiltrasyonda yenilikçi rack çözümleri

* Dizayn basıncı; sürekli işletme esnasındaki dizayn sıcaklığında belirtilen maksimum işletme basıncına karşılık gelmektedir. 5 bar 40 °C’den daha yüksek basınçta işletilmeye müsait farklı durumlar olabilir.

Ancak bu tip bir dizaynın inge tarafından onaylanması gerekmektedir.

T-Rack ^® 3.0 –

Son teknoloji ultrafiltrasyon çözümleri

Pazar ihtiyaçlarını karşılamak amacı ile müşterilerimizden gelen talepler doğrultusunda ürünlerimizi dikkatlice geliştirmekteyiz. Bu sebeple yüksek kapasiteli filtrasyon sistemlerine yönelik pazar ihtiyaçlarını karşılayabilmek için (Örn deniz suyu ön arıtımı veya atık su geri kazanımı) yeni nesil ultra- kompakt rack dizaynı T-Rack

3.0 geliştirildi.

Dayanıklı: Deniz suyu desalinasyon projelerinde ön arıtım olarak

kullanılacak ultrafiltrayon sistemlerinin özellikle sahip olması beklenilen en önemli iki özelliği; yüksek sıcaklıkta korozyona dayanıklılık ve yüksek işletme basıncına uygunluktur. Yeni nesil T-Rack

3.0, T-parçalarının doğrudan modül gövdelerine bağlanması ve modüllerin de birbirine 6”

esnek kaplinlerle bağlanabilmesi özellikleri sayesinde bu iki ihtiyacı da karşılayabilmektedir. Sonuç olarak; yeni T- Rack

3.0 40°C sıcaklıkta dizayn basıncı* 5 barda 10 yıl civarı kullanım ömrü sunmaktadır**.

Kompakt: Besleme kolektörlerinin modüllere doğrudan end cap olarak bağlanması sonucunda modüllerin birbirine daha yakın olabilmesi sağlandı. Az yer kaplayan dizaynı ile T-Rack

3.0 yüzde 15 daha düşük yüzey alanı gereksinimi duymaktadır. Standartlaştırılmış komponentlerin kullanıldığı yeni rackimizin ile tüm ihtiyaçlarınıza tamamiyle çözüm getirdik.

Yüksek kapasite: UF sisteminin kapasitesini arttırmak amacı ile dizzer XL modüllerini 70 m

yüzey alanıyla tasarladık. Bu özelliği sayesinde yeni rack dizaynımız şimdiye kadar yaptıklarımızdan daha yüksek kapasite sağlayabilmektedir. Maksimum rack dizaynımızda 136 adet modül ile 9520 m

membran alanı sağlanabilmektedir. Örneğin 80 lmh flux ile dizayn edilen bir tesis için bir rack ile alınabilecek yaklaşık üretim kapasitesi 760 m

/sa olacaktır.

Esnek: Sistem konfigürasyonlarındaki daha esnek çözümlerle, ihtiyaçlarınızı karşılayabilecek size özel dizaynı oluşturabilirsiniz. Arıtma tesisinin kapasitesine göre iki sıralı veya dört sıralı modüllerle çözümler sunabiliyoruz. 72 modül ve daha fazlasını içeren sistemlerde ortadan besleme kolektörlü iki tarafında rack yerleştirilebilir. Ortadan besleme kolektörlü dizaynda üretim hatlarının ayrı olması sayesinde, isteğe bağlı olarak her rackten ayrı ayrı üretim hattı alınabilir.

Genişletilebilir: Standartlaştırılmış ekipmanlar ve modüler dizaynı saye- Direkt beslemeye uygun- Yüksek

basınçta işletilebilir

Deniz suyu için optimize edilmiş – Korozyona karşı yüksek dayanımlı

Daha az yüzey alanı gereksinimi – Yüksek arıtım kapasitesi

Tak-kullan tipi kolay montaj – Daha az bakım gereksinimi

Kolayca modül eklenebilir –

Mükemmel esneklik

2 sıralı konfigürasyon

Modül Sayısı T-Rack^® 3.0 modeli Ürün kodu Uzunluk (A)* Membran Alanı** Sevkiyat ağırlığı

Modül ve şase dahil Islak ağırlık Modül

ve şase dahil Besleme tarafı

doldurma hacmi Üretim tarafı doldurma hacmi

mm m² kg kg m³ m³

8 TR-8-2-1-3.0 TR-0008 1322 560 600 1180 0,25 0,42

10 TR-10-2-1-3.0 TR-0010 1653 700 740 1470 0,32 0,53

12 TR-12-2-1-3.0 TR-0012 1983 840 880 1750 0,38 0,63

16 TR-16-2-1-3.0 TR-0016 2644 1120 1190 2360 0,50 0,84

18 TR-18-2-1-3.0 TR-0018 2975 1260 1330 2650 0,57 0,94

20 TR-20-2-1-3.0 TR-0020 3305 1400 1470 2930 0,63 1,05

22 TR-22-2-1-3.0 TR-0022 3636 1540 1610 3220 0,69 1,15

24 TR-24-2-1-3.0 TR-0024 3966 1680 1750 3500 0,75 1,25

26 TR-26-2-1-3.0 TR-0026 4297 1820 1920 3830 0,82 1,36

28 TR-28-2-1-3.0 TR-0028 4627 1960 2060 4110 0,88 1,46

30 TR-30-2-1-3.0 TR-0030 4958 2100 2200 4400 0,94 1,57

32 TR-32-2-1-3.0 TR-0032 5288 2240 2340 4680 1,00 1,67

34 TR-34-2-1-3.0 TR-0034 5619 2380 2480 4970 1,07 1,77

* Tolerans ISO 2768-1c’e göre ** Rack 70m² dizzer XL 0.9 MB 70 WT modüllerden oluşmaktadır

T-Rack ^® 3.0 – 2 Sıralı sistem konfigürasyonu

Besleme / drenaj kolektörü d_i = 142 mm

d_a = 168 mm Üretim kolektörü d_i = 152 mm d_a = 168 mm Yükseklik (C)*

min = 2650 mm maks = 2695 mm Genişlik (B)*

B = 710 mm

Bağlantı 6” viktolik kapline uygundur

Örnek Konfigürasyon TR-20-2-1-3.0

Tek tarafa yerleştirilmiş 4 sıralı konfigürasyon

Modül Sayısı T-Rack^® 3.0 modeli Ürün kodu Uzunluk (A)* Membran Alanı** Sevkiyat ağırlığı

Modül ve şase dahil Islak ağırlık Modül

ve şase dahil Besleme tarafı

doldurma hacmi Üretim tarafı doldurma hacmi

mm m² kg kg m³ m³

36 TR-36-4-1-3.0 TR-0036 2975 2520 2650 5290 1,00 1,67

40 TR-40-4-1-3.0 TR-0040 3305 2800 2930 5860 1,25 2,09

44 TR-44-4-1-3.0 TR-0044 3636 3080 3210 6430 1,38 2,30

48 TR-48-4-1-3.0 TR-0048 3966 3360 3490 7010 1,50 2,50

52 TR-52-4-1-3.0 TR-0052 4297 3640 3840 7650 1,63 2,71

56 TR-56-4-1-3.0 TR-0056 4627 3920 4120 8220 1,75 2,92

60 TR-60-4-1-3.0 TR-0060 4958 4200 4400 8790 1,88 3,13

64 TR-64-4-1-3.0 TR-0064 5288 4480 4670 9360 2,00 3,34

68 TR-68-4-1-3.0 TR-0068 5619 4760 4950 9930 2,13 3,54

* Tolerans ISO 2768-1c’e göre ** Rack 70m² dizzer XL 0.9 MB 70 WT modüllerden oluşmaktadır

T-Rack ^® 3.0 – 4 Sıralı sistem konfigürasyonu

Örnek Konfigürasyon TR-52-4-1-3.0

Besleme / drenaj kolektörü d_i = 142 mm

d_a = 168 mm Üretim kolektörü d_i = 152 mm d_a = 168 mm Yükseklik (C)*

min = 2650 mm maks = 2695 mm Genişlik (B)*

B = 1420 mm

Bağlantı 6” viktolik kapline uygundur

İki tarafa yerleştirilmiş 4 sıralı konfigürasyon

Modül Sayısı T-Rack^® 3.0 modeli Ürün kodu Uzunluk (A)* Membran Alanı** Sevkiyat ağırlığı

Modül ve şase dahil Islak ağırlık Modül

ve şase dahil Besleme tarafı

doldurma hacmi Üretim tarafı doldurma hacmi

mm m² kg kg m³ m³

72 TR-72-4-2-3.0 TR-0072 5949 5040 5300 10580 2,00 3,34

76 TR-76-4-2-3.0*** TR-0076 6280 5320 5580 11150 2,25 3,75

80 TR-80-4-2-3.0 TR-0080 6610 5600 5860 11720 2,50 4,17

84 TR-84-4-2-3.0*** TR-0084 6941 5880 6140 12290 2,63 4,38

88 TR-88-4-2-3.0 TR-0088 7271 6160 6420 12860 2,75 4,59

92 TR-92-4-2-3.0*** TR-0092 7602 6440 6690 13430 2,88 4,79

96 TR-96-4-2-3.0 TR-0096 7932 6720 6970 14010 3,00 5,00

100 TR-100-4-2-3.0*** TR-0100 8263 7000 7320 14650 3,13 5,21

104 TR-104-4-2-3.0 TR-0104 8593 7280 7670 15290 3,25 5,42

108 TR-108-4-2-3.0*** TR-0108 8924 7560 7950 15860 3,38 5,63

112 TR-112-4-2-3.0 TR-0112 9254 7840 8230 16430 3,50 5,84

116 TR-116-4-2-3.0*** TR-0116 9585 8120 8510 17000 3,63 6,04

120 TR-120-4-2-3.0 TR-0120 9915 8400 8790 17580 3,75 6,25

124 TR-124-4-2-3.0*** TR-0124 10246 8680 9060 18150 3,88 6,46

128 TR-128-4-2-3.0 TR-0128 10576 8960 9340 18720 4,00 6,67

132 TR-132-4-2-3.0*** TR-0132 10907 9240 9620 19290 4,13 6,88

136 TR-136-4-2-3.0 TR-0136 11237 9520 9900 19860 4,25 7,09

* Uzunluk = Rack 1 uzunluğu + Rack 2, merkezi besleme kolektörü dahil değildir, Tölerans ISO 2768-1c’e göre ** Rack 70m² dizzer XL 0.9 MB 70 WT modüllerden oluşmaktadır *** Asimetrik modül dizaynı

T-Rack ^® 3.0 – iki tarafa yerleştirilmiş 4 Sıralı sistem konfigürasyonu

T-Rack İsimlendirmesi:

TR-80-4-2-3.0

Üçüncü jenerasyon T-Rack

Merkezi kollektörlü çift-taraflı konfigürasyon Rack içerisindeki sıra sayısı

Toplam dizzer^® XL 0.9 MB 70 WT modül sayısı T-Rack^®

**** Extra Opsiyonel

Örnek Konfigürasyon TR-80-4-2-3.0

İçeriği: Merkezi kollektörün iki tarafında 2 x TR-40-4-3.0****

Merkezi besleme kolektörü

TR-40-4 rack ünitesi TR-40-4 rack ünitesi

Parça şeması ve malzeme listesi

T-Rack

3.0 malzeme listesi

Parça No. Parça Detayı Malzeme

1 Şase

1.1 Köşe profil L 65 x 50 x 5 x div. 1.0037 C4 kaplı 1.2 Kanal bölümü U 50 x 710 mm 1.0037 C4 kaplı 1.3 Altıgen somun (DIN 934) M16 1.4401 1.4 Altıgen civata (DIN 933) M16 x 150 1.4401 1.5 Ayarlanabilir ayak (DIN 125) A17 1.4401

1.6 Alt bağlantı desteği M16 PA6 GF 30

2 Alt bağlantı desteği

2.1 Kanal bölümü U 50 x 688 mm 1.0037 C4 kaplı 2.2 Dişli vida (DIN 913) M10 x 50 1.4401

2.3 Pul (DIN 125) A10,5 1.4401

2.4 Altıgen somun (DIN 934) M10 1.4401 3 Üst bağlantı desteği

3.1 Kanal bölümü U 50 x 688 mm 1.0037 C4 kaplı 3.2 Dişli vida (DIN 913) M10 x 50 1.4401

3.3 Pul (DIN 125) A10,5 1.4401

3.4 Altıgen somun (DIN 934) M10 1.4401

3.5 Bağlantı kelepçesi PE d 168 PE

4 dizzer^® XL-WT Modül gövdesi PVC-U

5 Modül bağlantı parçaları 5.1 Esnek kaplin 6” / d168 EPDM

contalarıyla birlikte

döküm demir C4-kaplı

5.2 Dirsek 90° PP 2" PP

5.3 Şeffaf üretim bağlantısı 2" / 464 mm PVC-U 5.4 Esnek kaplin 2” EPDM contasıyla birlikte PA6 GF30

6 Üretim kolektörü 168,3mm/ 6“ PVC-U

Parça No. 6

Parça No. 5.2 Parça No. 5.3

Parça No. 5.4 Parça No. 3

Parça No. 5.1

Parça No. 1

Parça No. 4

Parça No. 2

dizzer ^® XL ultrafiltrasyon modülü ve Multibore ^® membran

Multibore

membran

Membran özellikleri dizzer^® XL 0.9 MB 70 WT

Fiber kapiler sayısı 7

Fiber iç çapı mm 0,9

Fiber dış çapı mm 4,0

Gözenek çapı µm yaklaşık 0,02

Fiber malzemesi PESM

dizzer

XL ile T-Rack

3.0

Modül özellikleri dizzer^® XL 0.9 MB 70 WT

Ürün kodu VK-1087

Membran aktif yüzey alanı m² 70

Uzunluk (T-parçası dahil) mm 2100 ± 1,5

Modül çapı mm 250

Sevkiyat ağırlığı kg 58

Modül dış kabı PVC-U, beyaz

İşletme parametreleri

İzin verilen sıcaklık aralığı °C 0 - 40 T-Rack maks. İşletme basıncı

20°C bar 8,2

40°C bar 5

Flux aralığı

Filtrasyon* l/(m2h) 60 – 180

Standart geriyıkama l/(m2h) 230

Geriyıkama l/(m2h) 230 – 300

Farkbasınç Değeri (TMP)

Filtrasyon* bar 0,1 – 1,5

Standart geriyıkama* bar 0,3 – 3,0

Infilak basıncı (membran) bar > 10 Yıkama/dezenfeksiyon kimyasalları

Serbest Klor ppm maks. 200

H₂O₂ (hidrojenperoksit) ppm maks. 500

Bazik pH maks. 13

Asidik pH min. 1

* Özellikler normal işletme şartları için belirtilmiştir.

Katalogta verilen bilgilerde teknik modifikasyonlar ve yanlışlıklar olabileceği düşünülerek sistem- lerinizi lütfen inge^® “Kullanma Kılavuzu” ’na göre işletiniz. Özel ihtiyaçlarınıza uygun ürünler talep doğrultusunda üretilebilmektedir, detaylı bilgi için inge GmbH ekibi ile iletişime geçebilirsiniz.

Technical Specification T-Rack 3.0 1(2013-04) TR inge

inge GmbH ücretsiz olarak sunduğu ve size rehber olacak „ürün bilgilerinin“

doğruluğu ile ilgili herhangi bir sorumluluk kabul etmez.

inge GmbH güncel olan „Montaj, işletme ve Bakım kılavuzu“na göre ürünle- rin kullanılmasını tavsiye etmektedir. Ürün bilgileri ve ürün telif hakları dünya çapında geçerli fikri mülkiyet yasaları tarafından korunmaktadır. Ancak, inge GmbH ürün bilgileri ve ürünlerin, üçüncü sahıslar tarafından telif hakkını ihlal etmeden kullanabileceğini garanti edemez bu doğrultuda ürün bilgileri ve ürünlerin inge GmbH‘ın izni olmaksınız kullanılabileceği, pazarlanabileceği veya satışa sunulabileceği unutulmamalıdır.

Müşterilerle, ürünlerin kullanım şekline göre yapılan karşılıklı garanti sözleşmeleri dışında kalan durumlarda, kesinlikle üçüncü şahıslara herhangi bir türde garanti verilmemektedir.

inge GmbH ürünler ve ürün bilgileri ile ilgili önceden haber vermeksizin değişiklik yapma hakkını saklı tutar. Güncel, ürün ve ürün bilgilerine web sitemizden ulaşabilirsiniz www.inge.ag.
