Tam metin

(1)

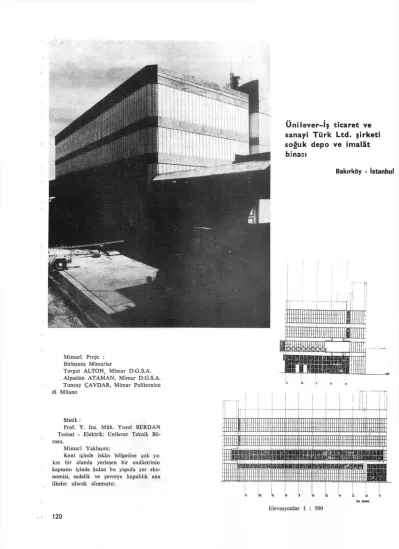

Mimarî Proje : Birleşmiş Mimarlar

Turgut ALTON, Mimar D . G . S A . Alpaslan ATAMAN, Mimar D.G.SA. Tuncay ÇAVDAR, Mimar Politecnico di Milano

Statik :

Prof. Y. tnş. Müh. Yusuf BERDAN Tesisat - Elektrik: Ünilever Teknik Bü-rosu.

Mimarî Yaklaşım;

Kent içinde iskân bölgesine çok ya-kın bir alanda yerleşen bir endüstrinin kapsamı içinde kalan bu yapıda yer eko-nomisi, sadelik ve çevreye kapalılık ana ilkeler olarak alınmıştır.

Ünilever-İş ticaret ve

sanayi Türk Ltd. şirketi

soğuk depo ve imalât

binası

Bakırköy - İstanbul

I

AL I T j P » s : IB C lo ıE Elevasyonlar 1 : 500

(2)

sus

Dış görünüş.

Yapının kısıtlı bir alan içinde geliş-mesi, üretim ve depolama gibi fonksiyon-ların katlar halinde çözümlenmesini ge-rektirmiş, biribirinden değişik fonksiyon-lar ve oldukça büyük yükler ağır bir ya-pı görüntüsü getirmiştir. Yalın ve yerden tek kitle olarak yükselen yapının içe dö-nüklüğü çevredeki iskân alanına kapanmak

(3)

A-A KESİTİ 5

— •

1 «| 2 3 4 5 6 7 8 9 10 11 I

I

5

— •

/ '

\

m U T I... I

\

/

m U ÜUUT ..T o ortlr namuju ^

/

V"

i

T T

BİnlNCI KAT

Kesit ve Kat planlan. 1 : 500 gereğinin sonucunda belirlenmiştir.

Çıp-lak beton, prefabrike cephe elemanları ve basit detay çözümlemesinin getirdiği ma-denî doğramalar saf ölçü oranlarıyla kit-lesel bütünlüğü aksatmadan tüme varma yönelişiyle kullanılmışlardır.

Depo alanları lüzumlu ışığı üst kat-ta çatıdan diğer bölümlerde de dar bant pencerelerden alınmaktadır. İmalat katı ise dışa kapalı depo alanlarından farklı ola-rak iki zaviyeden ışık almaktadır. Cephe-de bütün bina boyunca uzanan pencere şeridi çalışma alanına bol ışık sağladığı gibi, düzenli bir tempoda yürütülen ima-latı dışa yansıtmaktadır. Yapıda düşey bağlantılar ve diğer yapılarla olan yatay bağlantılar tümüyle ana kitle dışında çö-zümlenerek çalışma ve depolama alanı-nın saflığı ve serbestliği korunmuştur. İskân bölgesi içinde endüstri yapıla-rının doğurabileceği iticilik yalın bir kit-le anlayışı ve içe kapanışla yapının ken-dine özgü niteliği yitirilmeden çözümlen-miştir.

Yapının Strüktürü;

Yapı, bodrumla birlikte dört katlı ve betonarme karkas olarak yapılmıştır. Bodrum, soğuk depo, zemin kat, tank odası, birinci kat imalathane, ikinci kat süthane ve Ambalaj deposu olarak kulla-nılmaktadır.

Hareketli yükler katlarda genel ola-rak p = l , o t / m 2 olup, tank odası olaola-rak kullanılan zemin katta p=2,0 t / m 2 dir. Bu yükler oldukça büyüktür.

Binanın kısa açıklığı 15 m. 'dir. İler-de gelişeceği düşünülen üretim bölümüne

imkân hazırlamak bakımından açıklık için-de ara kolon tertiplenmemiş ve bu neiçin-den- neden-le bir gözlü dört katlı çerçeveneden-ler mey-dana gelmiştir. Yüklerin fazla oluşu nede-niyle çerçeve aralıkları 3.50 m. olarak a-lınmıştır.

Katlarda konstrüksiyon yüksekliğini •azaltmak maksadıyla akslar arasına çift kiıiş konulmuş ve bunları çerçeve kirişiy-le beraber çalıştırabilmek için kenar aks-lara kuvvetli burulma kirişleri yerleştiril-miştir. Bu suretle kolon boyutları bod-rumda 50/100, diğer katlarda 40/100, çer-çeve kirişleri bodrum tavanında 50/100, diğer katlarda 40/100, kenar akslardaki bu-rulma kirişleri 100/100 ebadında alınmış-tır. Çerçeve kirişlerinin daha fazla mesnet momenti almalarını temin etmek için ya-tay guseler tertiplenmiştir.

Kalkerli zeminde yapılan bu inşaat-da temel sistemi olarak çerçeve düzle-mine dik istikametde dışarı doğru eksan-trik mütemadi sömel sistemi tertip edil-miştir.

Merdivenler kutu şeklinde bir düzen-le betonarme perdedüzen-ler içinde teşkil edil-miştir. Bunlar binanın zelzele bakımından uygun durumunu bozmamak için dilatas-yonla ayrılmıştır.

Yüksek gerilmelere ihtiyaç duyulan bu inşaatdıa B 300 betonu kullanılmış-tır. Gerek ekonomi gerekse demir yer-leştirme ve ek yerleri bakımından tor çe-lik kullanılması uygun görülmüştür.

Yapının gerektirdiği ağır strüktür mi-marî kitlesel çözümle tam bir uyuşum içindedir.
