Ortaöğretim Genel Müdürlüğü COĞRAFYA 9
28
Hazırlayan: Kenan TÜRKEZ 1. ÜNİTE > Doğal Sistemler Kazanım 9.1.8: Haritalarda yer şekillerinin gösteriminde kullanılan yöntem ve teknikleri açıklar.

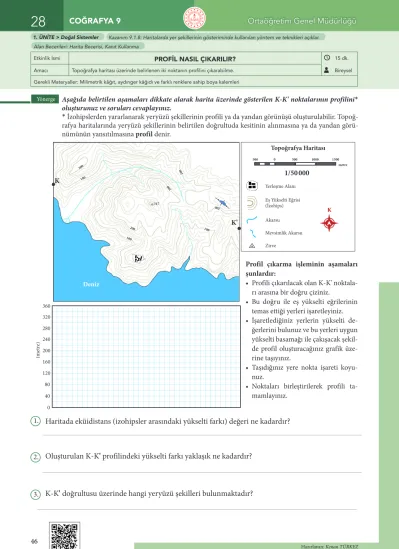

Aşağıda belirtilen aşamaları dikkate alarak harita üzerinde gösterilen K-K' noktalarının profilini*
oluşturunuz ve soruları cevaplayınız.
* İzohipslerden yararlanarak yeryüzü şekillerinin profili ya da yandan görünüşü oluşturulabilir. Topoğ- rafya hari talarında yeryüzü şekillerinin belirtilen doğrultuda kesitinin alınmasına ya da yandan görü- nümünün yansıtılmasına profil denir.
Etkinlik İsmi PROFİL NASIL ÇIKARILIR? 15 dk.
Amacı Topoğrafya haritası üzerinde belirlenen iki noktanın profilini çıkarabilme. Bireysel
Gerekli Materyaller: Milimetrik kâğıt, aydınger kâğıdı ve farklı renklere sahip boya kalemleri Yönerge
Alan Becerileri: Harita Becerisi, Kanıt Kullanma
Profil çıkarma işleminin aşamaları şunlardır:
• Profili çıkarılacak olan K-K' noktala- rı arasına bir doğru çiziniz.
• Bu doğru ile eş yükselti eğrilerinin temas ettiği yerleri işaretleyiniz.
• İşaretlediğiniz yerlerin yükselti de- ğerlerini bulunuz ve bu yerleri uygun yükselti basamağı ile çakışacak şekil- de profil oluşturacağınız grafik üze- rine taşıyınız.
• Taşıdığınız yere nokta işareti koyu- nuz.
• Noktaları birleştirilerek profili ta- mamlayınız.
1. Haritada eküidistans (izohipsler arasındaki yükselti farkı) değeri ne kadardır?
2. Oluşturulan K-K' profilindeki yükselti farkı yaklaşık ne kadardır?
3. K-K' doğrultusu üzerinde hangi yeryüzü şekilleri bulunmaktadır?
Deniz
100
317 100
200
200
200
200
100
200
K
K'
360
40 80 0 120 160 200 240 280 320
(metre)
K Topoğrafya Haritası
1/50 000
Mevsimlik Akarsu Zirve
Yerleşme Alanı Eş Yükselti Eğrisi (İzohips) Akarsu
500 0 500 1000 1500 metre
