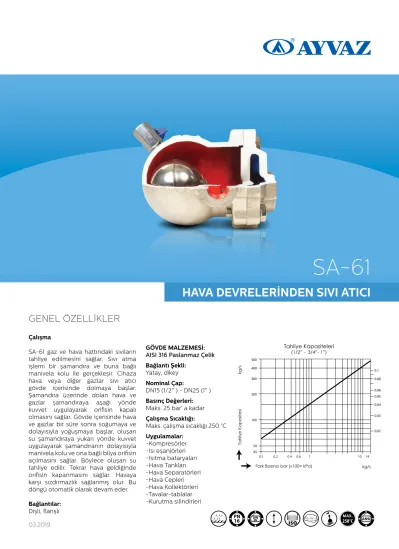

SA-61 HAVA DEVRELERİNDEN SIVI ATICI GENEL ÖZELLİKLER. Çalışma

(1)

03.2019

HAVA DEVRELERİNDEN SIVI ATICI

GÖVDE MALZEMESİ:

AISI 316 Paslanmaz Çelik Bağlantı Şekli:

Yatay, dikey Nominal Çap:

DN15 (1/2” ) - DN25 (1” ) Basınç Değerleri:

Maks. 25 bar’ a kadar Çalışma Sıcaklığı:

Maks. çalışma sıcaklığı 250 °C Uygulamalar:

-Kompresörler -Isı eşanjörleri -Isıtma bataryaları -Hava Tankları -Hava Separatörleri -Hava Cepleri -Hava Kollektörleri -Tavalar-tablalar -Kurutma silindirleri

GENEL ÖZELLİKLER

16 ^DIN^EN 250°C ^ANSI

Çalışma

SA-61 gaz ve hava hattındaki sıvıların tahliye edilmesini sağlar. Sıvı atma işlemi bir şamandıra ve buna bağlı manivela kolu ile gerçekleşir. Cihaza hava veya diğer gazlar sıvı atıcı gövde içerisinde dolmaya başlar.

Şamandıra üzerinde dolan hava ve gazlar şamandıraya aşağı yönde kuvvet uygulayarak orifisin kapalı olmasını sağlar. Gövde içerisinde hava ve gazlar bir süre sonra soğumaya ve dolayısıyla yoğuşmaya başlar, oluşan su şamandıraya yukarı yönde kuvvet uygulayarak şamandıranın dolayısıyla manivela kolu ve ona bağlı bilya orifisin açılmasını sağlar. Böylece oluşan su tahliye edilir. Tekrar hava geldiğinde orifisin kapanmasını sağlar. Havaya karşı sızdırmazlık sağlanmış olur. Bu döngü otomatik olarak devam eder.

Bağlantılar:

Dişli, flanşlı

(2)

Özgül Ağırlık 1 0,9 0,8 0,7 min 0,6

Δp Maks Fark Basıncı 14 14 14 9 5

Δp Minimum Fark Basıncı 0,1 bar

Montaj

SA-61 yatay ve dikey olarak monte edilebilir. Boru hattı sıvı akışını devam ettirmek için eğimli yapılmalıdır. Eğer fazla miktarda kondens söz konusu ise (özellikle hava tanklarında) gövdenin içi çok miktarda sıvı ile dolacağından ve şamandıranın üstüne çıkacağından dolayı kilitleme yapabilir. Bunun sonucunda mutlak suretle hava hattı sıvı atıcıya girmeden önce by-pass hattı yapılmalıdır. Yatay montajda sıvı atıcı gövdesi üzerinden by-pass hattı yapılmalıdır.

Δp Maks. Sıvının özgül ağırlığına bağlı olarak maks fark basıncı bar

ÇAPLAR

Çap

Flanşlı (mm)

ØD Øk Øg b Delik Çapı

ve adedi A B C ØD1 L Ağırlık

(kg)

DN 15 95 65 46 14 Ø14x4 152.5 81,5 105 98 150 4,6

DN 20 105 75 56 16 Ø14x4 152.5 81,5 105 98 150 5,1

DN 25 117 85 65 17 Ø14x4 170 99,5 108 120 160 6,6

Çap Dişli (mm)

A B C ØD ØD1 L Ağırlık (kg)

1/2" 150 81,5 108 98 40 122 3,5

3/4" 150 81,5 108 98 40 122 3,5

1" 167 92,5 108 120 47 145 4,3

FLANŞLI DİŞLİ

Tablodaki bütün ölçüler “mm” olarak verilmiştir.

Üretim sürecinde yapılacak olan her türlü teknik düzenleme ve değişiklik hakkı Ayvaz’a aittir.

L

D1

A

SA-51

A

C D

B

SECTION A-A SCALE 1 : 1

SIZE A B C D D1 L

1/2'' 150 81.5 108 98 40 122

3/4'' 150 81.5 108 98 40 122

1'' 167 92.5 108 120 47 145

D1

A

C

SA-51

SIZE D k g b number of

holes A B C D1 L

DN15 95 65 46 14 14x4 152.5 81.5 105 98 150

DN20 105 75 56 16 14x4 152.5 81.5 105 98 150

DN25 117 85 65 17 14x4 170 99.5 108 120 160

L g D k

b

A A

(3)

PARÇA LİSTESİ

No PARÇA İSMİ MALZEME

1 Kapak AISI 316 Paslanmaz Çelik

2 Sid Contası Paslanmaz Çelik

3 Şamandıra Siti Paslanmaz Çelik

4 Şamandıra Kol Yatağı Paslanmaz Çelik

5 Civata A.K.B. M5 Paslanmaz Çelik

6 Yay Yay Çeliği

7 Şamandıra Mili Paslanmaz Çelik

8 Şamandıra Kolu Paslanmaz Çelik

9 Şamandıra Paslanmaz Çelik

11 Pul Paslanmaz Çelik

13 Kapak Contası %94 Saf Grafit

14 Gövde AISI 316 Paslanmaz Çelik

15 Civata A.K.B. M10 8.8

16 Küresel Vana 1/4" Paslanmaz Çelik

14 1

3

8

9 15

2

4 5

6 7

10

13 11

12

16 Parça Listesi

No Parça İsmi Malzeme

1 Kapak GGG 40.3 Sfero Döküm

2 Sid Contası AISI 304 Paslanmaz Çelik

3 Şamandıra Siti AISI 304 Paslanmaz Çelik 4 Şamandıra Kol Yatağı AISI 304 Paslanmaz Çelik 5 Civata A.K.B. M5 AISI 304 Paslanmaz Çelik

6 Yay Yay Çeliği

7 Şamandıra Mili AISI 304 Paslanmaz Çelik 8 Şamandıra Kolu AISI 304 Paslanmaz Çelik

9 Şamandıra AISI 304 Paslanmaz Çelik

10 Civata A.K.B. M5 AISI 304 Paslanmaz Çelik

11 Pul AISI 304 Paslanmaz Çelik

13 Kapak Contası %94 Saf grafit

14 Gövde GGG 40.3 Sfero Döküm

16 Küresel Vana 1/4" AISI 304 Paslanmaz Çelik

14 1

3

8

9 15

2

4

5

6

7

10

13 11

12

16 Parça Listesi

No Parça İsmi Malzeme

1 Kapak GGG 40.3 Sfero Döküm

2 Sid Contası AISI 304 Paslanmaz Çelik

3 Şamandıra Siti AISI 304 Paslanmaz Çelik 4 Şamandıra Kol Yatağı AISI 304 Paslanmaz Çelik 5 Civata A.K.B. M5 AISI 304 Paslanmaz Çelik

6 Yay Yay Çeliği

7 Şamandıra Mili AISI 304 Paslanmaz Çelik 8 Şamandıra Kolu AISI 304 Paslanmaz Çelik

9 Şamandıra AISI 304 Paslanmaz Çelik

11 Pul AISI 304 Paslanmaz Çelik

13 Kapak Contası %94 Saf grafit

14 Gövde GGG 40.3 Sfero Döküm

16 Küresel Vana 1/4" AISI 304 Paslanmaz Çelik

ÜRÜN YAPISI

(4)

SA-61

Drenaj Mini Küresel Vana

Tam Geçişli Küresel Vana Tam Geçişli Küresel Vana

Manometre

Hava Tankı Emniyet Ventili

Su Akış Yönü Hava

Akış Yönü

Hava Akış Yönü

HAVA SEPERATÖRÜ UYGULAMA ÖRNEĞİ

HAVA TANKI UYGULAMA ÖRNEĞİ

SA-61

Drenaj Mini Küresel Vana

Hava Seperatörü

Tam Geçişli Küresel Vana Tam Geçişli Küresel Vana

Hava Akış Yönü

Akış Yönü

Hava Akış Yönü

(5)

HAVA KOLLEKTÖRÜ UYGULAMA ÖRNEĞİ

HAVA CEBİ UYGULAMA ÖRNEĞİ

SA-61

SA-61 Drenaj

Drenaj

Pislik Tutucu

Tam Geçişli Küresel Vana

Tam Geçişli Küresel Vana Hava Kollektörü Manometre

Su Akış Yönü

Akış Yönü

Hava Akış Yönü Hava

Akış Yönü

Mini Küresel Vana

Hava Akış Yönü

Akış Yönü

Not: Hava hatlarında belli mesafe ve şartlarda hava cebi uygulaması yapılmalıdır.

Eğim bu tarafa doğru olmalıdır.

1/70

(6)

GENEL MÜDÜRLÜK / FABRİKA

Atatürk Sanayi Bölgesi Hadımköy Mahallesi Mustafa İnan Caddesi No: 44 Arnavutköy - İSTANBUL Tel: +90 212 771 01 45 (pbx) | Faks: +90 212 771 47 27 | info@ayvaz.com | www.ayvaz.com

HAVA CEBİ UYGULAMA ÖRNEĞİ 2

HAT SONU UYGULAMA ÖRNEĞİ

SA-61

SA-61 Drenaj

Drenaj Pislik Tutucu

Pislik Tutucu

Proses 1 Proses 2

Not: Uygulama örneğinde görüldüğü gibi proses 2'den sonra hat bittiği için hat sonu uygulaması yapılmalıdır.

Not: Hava hattında tüm yükselme noktalarına sıvı atıcı konulmalıdır.

Tam Geçişli Küresel Vana

Su Akış Yönü Mini Küresel Vana

Mini Küresel Vana Hava

Akış Yönü

Hava Akış Yönü

Akış Yönü

Hava Akış Yönü

Eğim bu tarafa doğru olmalıdır.

1/70
