MÎMAR
Sanayi ve Maadin bankası proje müsabakası
277
Henüz kat'î olarak neticelenmiyen bu proje kararını müteakip neşredilecektir, müsabakasına ait izahat ve resimler jürinin son
Müteferrik* malûmat

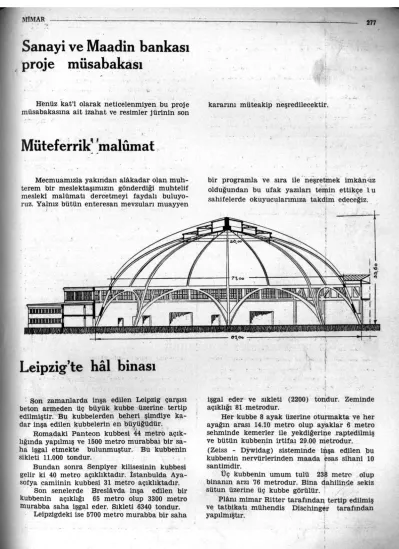

Leipzigte hâl binası
Son zamanlarda inşa edilen Leipzig çarşısı beton armeden üç büyük kubbe üzerine tertip edilmiştir. Bu kubbelerden beheri şimdiye ka- dar inşa edilen kubbelerin en büyüğüdür.
Romadaki Panteon kubbesi 44 metro açık- lığında yapılmış ve 1500 metro murabbaı bir sa- ha işgal etmekte bulunmuştur. Bu kubbenin sikleti 11.000 tondur.
Bundan sonra Senpiyer kilisesinin kubbesi gelir ki 40 metro açıklıktadır. İstanbulda Aya- sofya camiinin kubbesi 31 metro açıklıktadır.
Son senelerde Breslâvda inşa edilen bir kubbenin açıklığı 65 metro olup 3300 metro murabba saha işgal eder. Sıkleti 6340 tondur.
Leipzigdeki ise 5700 metro murabba bir saha
t- . i
işgal eder ve sıkleti (2200) tondur. Zeminde açıklığı 81 metrodur.
Her kubbe 8 ayak üzerine oturmakta ve her ayağın arası 14.10 metro olup ayaklar 6 metro seliminde kemerler ile yekdiğerine raptedilmiş ve bütün kubbenin irtifaı 29.00 metrodur.
(Zeiss - Dywidag) sisteminde iıjışa edilen bu kubbenin nervürlerinden maada esas sihani 10 santimdir.
Üç kubbenin umum tulü 238 metre olup binanın arzı 76 metrodur. Bina dahilinde sekiz sütun üzerine üç kubbe görülür.
Plânı mimar Ritter tarafından tertip edilmiş ve tatbikatı mühendis Disciıinger tarafından yapılmıştır.
-i alHİH
L - î
V 1t 9 H |
Mecmuamızla yakından alâkadar olan muh- terem bir meslektaşımızın gönderdiği muhtelif meslekî malûmatı dercetmeyi faydalı buluyo- ruz, Yalnız bütün enteresan mevzuları muayyen
bir programla ve sıra ile neşretmek imkânsız I olduğundan bu ufak yazıları temin ettikçe t u sabitelerde okuyucularımıza takdim edeceğiz.
MIMAR
Karaağaç mezbahası
Mimar Vedadın pilânları dairesinde yalnız zebih salonlarından ibaret Karaağaç mezbaha- sının ilk vaz'ı esası 335 senesi teşrinisanisinde icra edilmiştir. Bu paviyonlar bidayette 255.000 liraya müteahhidine ihale edilmiş iken bilâhara yapılan ilâvelerle 343 bin liraya iblâğ edilmiştir.
Şehremini Haydar Bey zamanında 32 bin lira daha sarfile mezbahanın işlemeye müsait bir şekilde resmi küşadı 339 senesi temmuzunda icra edilmiştir.
1340 senesine kadar mezbahada yapılan inşaat ve tesisat masrafları şunlardır:
[Şehremaneti mecmuasının 4 üncü müshasından]
Zebih paviyonları
Zebih paviyonları su tulumbaları Soğuk hava depolan
Soğuk hava depoları alâtı fenniyesi Hayvan pazarı ve pay mahalli inşaatı
Su depoları inşaatı ve boru tesisatı Soğuk hava depoları önüne rıhtım inşaatı
Lâburatuvar ve edevatı 380.000 lira
16.000 203.000 » 295.100 » 257.118 » 55.095 » 26.475 » 2.376 >
1.229.162
İşbu yekûn Arazi istimlâkâtı ve sair masarif ile beraber iki milyon liraya baliğ olmuştur ve senevi varidatı yarım milyon liradır.
Karaağaç souk hava ve buz deposu
[Şehremaneti mecmuasının 12 inci nüshasından]
Soğuk hava deposu ve buz fabrikası binası 76.30 x 36.75 ebadında ve takriben (3000) met- ro murabbamdadır. Bu sahanın (2000) metro murabbamı soğuk hava deposu mütebaki 1000 metro murabbaını buz fabrikası teşkil eder.
Binanın birinci katında avan frigo dairesile, et, balık, yumurta ve yağ hıfzına- mahsus kı- sımlar ve buz fabrikasının makina ve elektrik daireleri, ikinci katında da büyük mikyas ve
ebatta iki depo, iki et salonu, iki sebze ve mey- va, iki et deposu mevcuttur. Yine bu katta bir tekâsüf dairesi ve bir de memurine mahsus kısım mevcuttur. Binanın zemin katından en üst katına kadar dört asansör vardır. Çatının fevkindeki iki su kulesinin çatıdan yukarı irtifaı 31 metrodur. Kulelerin beheri 30 metro mik'abı su istiap eder. Binanın heyeti mecmuası 203.000 lira bedel mukabilinde yaptırılmıştır.
Mimar ve mühendisler tenezzühü
27 ağustos perşembe günü mimar ve mü- hendisler mutat senelik deniz tenezzühü yapıl-
•
dı. Tenezzühe tahsis olunan Heybeliada vapuru saat 17 de köprüden hareketle Kadıköyüne uğ- radıktan sonra boğazın nihayetine kadar çıktı ve oradan Büyükadaya döndü. İstanbulda bu- lunan mimar ve mühendislerin mühim bir kıs- mı bu samimî tenezzühe iştirak etti. Büyükada- da Etranje otelinin denize nazır teraslarında akşam yemeği yenildi. Mehtapta adada ufak bir gezinti yapılarak vapura avdet olundu. Vapur
adadan 23 te hareket etti ve Kadıköyüne uğra- yarak yarımda köprüye geldi. Davetlilerden bir kısmı köprüye çıktılar. Diğer bir kısım da meh- taplı Boğaziçinde iskelelere uğrayarak dörde kadar gezdiler. Vapurda güzel bir caz ile iyi bir büfe vardı. Davetlilerle büyük bir nezaketle meşgul olan belediye fen heyeti müdürü Ziya Beyefendi ile riyaset ettiği tertip heyetini tebrik eder ve her sene bu gezintinin aynı temiz neşe ile tekerrürünü temenni ederiz.
Kurt Çimento Şirketi
Bakırköy çimento (T. A. Ş.) İstanbulda 4 üncü vakıf han 4 üncü kat 7-10 No. lara nakletmiştir.
imtiyaz sahibi: Mimar A. Ziya-Neşriyat müdürü: Mimar Abidinj Matbaacılık ve Neşriyat Türk Anonim şirketi-îstanbul
MİMAR -" - - - • — — 279
Park apartmanı —"Mühendis Ahmet thsan — katlar plânı — Geçen sayımızda dercettiğimiz plânların inşaat esnasında biraz tadil görmüş olduğunu yazmıştık. Bu sayımızda muaddel bir kat plânını dercetmeyi okuyucularımızın istizahi üzerine faydalı bulduk.
