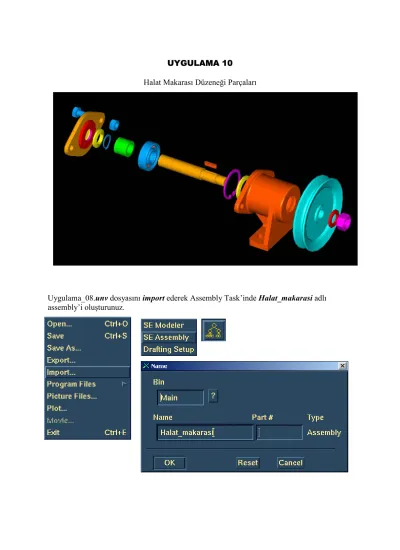

UYGULAMA 10
Halat Makarası Düzeneği Parçaları
Uygulama_08.unv dosyasını import ederek Assembly Task’inde Halat_makarasi adlı assembly’i oluşturunuz.
İmport edilen assembly parçaları Halat_makarası assembly’si seçilerek eklenir. Burada ilk olarak Gövde adlı parça eklenecek ve Assembly’e Lock edilecektir.
Daha sonra Add to ile Salmastra adlı parça yerleştirilir. Salmastranın ekseni ile gövde üzerindeki delik ekseni coincident co linear ve iki center point, coincident yapılarak sadece yuvarlanma ekseni etrafındaki dönme serbest kalabilir. Bu durum sorun
yaratmayacaktır.çünkü parça simetriktir.
Salmastra merkez çizgisi seçilecek ilk eleman
Gövdedeki merkez çizgisi seçilecek ikinci eleman
Sırada Tek sıra bilyeli Rulman var. Rulman import edilen parçalar arasında assembly olarak (iki bilezik ve bilyelerden oluşan) bulunmaktadır. Bu durumda burada Subb assembly olarak bulunacaktır. Rulman Assembly’si Ana (Parent) assembly’e eklenir.
Önce rulman ekseni gövde ekseni ile coincident co linear, ardından rulman üst bileziği yanal yüzeyi ile gövdedeki dayanma yüzeyi coincident yapılır.
Önce Rulman ekseni seçilir
Sonra gövde ekseni seçilir.
İkinci olarak Highlight edilmiş rulman yüzeyi konstrüksiyonda gövdedeki yuvasında delik yanal yüzeyi ile coincident olacaktır. Bu durumda ilk önce bu yüzey ve ardından gövdedeki yüzey seçilerek seçilerek coincident yapılır.
Sırada yerleştirilen rulmanın emniyetlendirilmesi var. Emniyet segmanı rulman üst bileziğinin önüne gövde üzerinde açılan yuvasına yerleştirilecektir. Önce Delik_segmanı assembly’e eklenir.
Önce eksenler coincident
Sonra kanal ve segman ortak yüzeyleri
Delik segmanı yerinde
Bu aşamada diğer elemanlar için bir subbassembly yaratılacaktır. Buna Mil_Grubu adı verilerek, mil ile birlikte yerleştirilecek parçalar bu assembly’de toplanır. Bu amaçla önce workbench üzerindeki Halat_makarasi adli assembly Put away ile çekmeceye gönderilir.
Ardından yeni bir hiyerarşi oluşturulur. Hierarchy/Add Parent
Burada dikkat edilirse rulman assembly’si tekrar kullanımaktadır.
Ayrıca ek olarak Ara_burç, Mil_segmanı, Kama ve Mil bu assembly’e eklenir.
Önce Kama; kama tabani ile kanal tabanı arasında coincident, kanal yan yüzeyi ile kama yan yüzeyi arasında paralellik ve kanal ile kama yuvarlatma eksenlerini coincident yaparak full constraint hale getirilir.
Daha sonra Mil_segmanı’nı; eksen-eksen, kanal yüzeyi - segman yüzeyi sırası ile coincident yapılarak segman, kanalına yerleştirilir. Ara_burc adlı parça mil üzerinde rulmana dayanacaktır. Mil ekseni burç ekseni ile, ardından rulman - ara burc temas yüzeyleri coincident co linear yapılarak mil grubu assembly'si oluşturulur.
Mil_grubu
Mil Grubu’nu oluşturduktan sonra, Hareket_makarası assembly’sini workbench üzerine Get ile aldıktan sonra, Mil_grubu adlı assembly Hareket_makarası assembly’sine bir alt assembly olarak eklenir.
Burada mil grubundaki Ara_burç adlı parçanın gövde içerisindeki rulmana dayanacağı düşünülerek bu iki parça yüzeylerinin ve mil ekseni ile gövde ekseninin coincident, kama üst yüzeyi ile gövde tabanı üst yüzeyi arasında paralellik tanımlanmalıdır
Geriye, makarayı takıp somun ve rondela ile sıkmak ve arka kapağı takarak bağlantılarını gerçekleştirmek kaldı.
Önce makara takılıp somun ve rondela ile sıkılır.
Daha sonra, kapakta kullanılacak salmastra elemanı ile birlikte Kapak assembly’si oluşturularak ana assembly’e (Halat_makarasi) eklenir ve M10 somun ve cıvata çifti ile bağlantı tamamlanır. Burada duplicate komutu ile cıvata ve somun çiftinden iki adet olşturulmalıdır.
Halat_makarası Düzeni
İKİ BOYUTLU ORTAMA AKTARMA
İki boyutlu ortama, daha önceki uygulamalarda yapıldığı gibi, Drafting Setup ile aktarılır.
Burada A3 formunda bir standart yazı alanı olan bir kağıt boyutu kullanılabilir.
Önemli bir nokta da kesit düzlemi doğrultusuna bağlı olarak kesit dışı bırakılacak parça seçimleri. Bu nedenle Promt for instance to skip seçeneğini aktif hale getirilmelidir.
Kesit düzlemi MB3/focus ile mil merkez noktasından geçirilebilir.
Bu çalışmada ilk önce Left görünüşü, görünüş olarak, ardından ilgili kesit görünüşü de A-A kesiti olarak yerleştirilir.
Komutu ile parça numaraları eklenir.
Komutu ile de parça listesi oluşturularak işlemler tamamlanır.
Halat Makarası Montaj resmi
