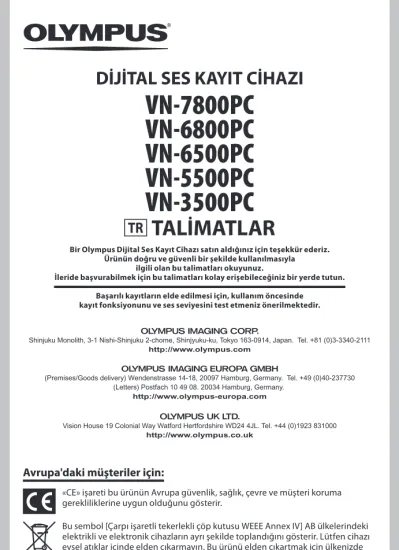

VN-7800PC VN-6800PC VN-6500PC VN-5500PC VN-3500PC TR TALİMATLAR

Bu sembol [çarpı işaretli tekerlekli çöp kutusu 2006/66/EC Annex II Direktifi], AB ülkelerinde atık pillerin toplanmasının ayrı şekilde yapıldığını belirtir. Lütfen pilleri evsel atıklar içinde elden çıkarmayınız. Pillerin elden çıkartılmasıyla ilgili olarak ülkenizde mevcut olan iade ve toplama sistemlerini kullanınız.

EEE Yönetmeliğine Uygundur.

Bu sembol [Çarpı işaretli tekerlekli çöp kutusu WEEE Annex IV] AB ülkelerindeki elektrikli ve elektronik cihazların ayrı şekilde toplandığını gösterir. Lütfen cihazı evsel atıklar içinde elden çıkarmayın. Bu ürünü elden çıkartmak için ülkenizde mevcut olan iade ve toplama sistemlerini kullanınız.

Uygulanabilir Ürün: VN-7800PC/VN-6800PC/

VN-6500PC/VN-5500PC/VN-3500PC

Avrupa'daki müşteriler için:

«CE» işareti bu ürünün Avrupa güvenlik, sağlık, çevre ve müşteri koruma gerekliliklerine uygun olduğunu gösterir.

DİJİTAL SES KAYIT CİHAZI

VN-7800PC VN-6800PC VN-6500PC VN-5500PC VN-3500PC

TR TALİMATLAR

Bir Olympus Dijital Ses Kayıt Cihazı satın aldığınız için teşekkür ederiz.

Ürünün doğru ve güvenli bir şekilde kullanılmasıyla ilgili olan bu talimatları okuyunuz.

İleride başvurabilmek için bu talimatları kolay erişebileceğiniz bir yerde tutun.

Başarılı kayıtların elde edilmesi için, kullanım öncesinde kayıt fonksiyonunu ve ses seviyesini test etmeniz önerilmektedir.

Giriş

• Bu dokümanın içeriği önceden haber verilmeksizin değiştirilebilir. Ürün isimleri ve model numaraları hakkındaki en son bilgiler için Müşteri Destek Merkezimizle temasa geçiniz.

• Bu dokümanın doğruluğunu sağlamak için büyük titizlik gösterilmiştir. Görülme ihtimali az da olsa bir şüpheli öğe, hata veya eksiklik bulunduğunda lütfen Müşteri Destek Merkezimizle temasa geçiniz.

• Ürün hatası sonucunda oluşan pasif hasarlar veya Olympus veya Olympus tarafından yetkilendirilmiş bir servis istasyonu haricindeki bir üçüncü şahıs tarafından yapılan onarım veya farklı diğer sebeplerden kaynaklanan veri kaybı sonucunda ortaya çıkabilecek herhangi bir hasar Olympus'un yükümlülükleri kapsamında değildir.

Ticari markalar veya tescilli ticari markalar:

• Microsoft, Windows ve Windows Media, Microsoft Corporation'ın tescilli ticari markalarıdır.

• Macintosh, Apple Inc.'ın ticari markasıdır.

Burada adı geçen diğer ürün ve marka isimleri, ilgili sahiplerinin ticari markaları veya tescilli ticari markaları olabilir.

h Güvenli ve Uygun Kullanım

Yeni kayıt cihazınızı kullanmadan önce, kayıt cihazınızı güvenli ve doğru bir biçimde nasıl kullanacağınızı öğrenmek için bu kılavuzu dikkatle okuyunuz. İleride başvurmak için bu kılavuzu kolayca erişebileceğiniz bir yerde saklayınız.

• Uyarı sembolleri, güvenlikle ilgili önemli bilgileri ifade eder. Kendinizi ve diğerlerini kişisel yaralanmalardan veya maddi zararlardan korumak için uyarıları ve belirtilen bilgileri okumak

her zaman zorunludur. TR-BD2245-03

AP0904 Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjyuku-ku, Tokyo 163-0914, Japan. Tel. +81 (0)3-3340-2111

http://www.olympus.com

(Premises/Goods delivery) Wendenstrasse 14-18, 20097 Hamburg, Germany. Tel. +49 (0)40-237730 (Letters) Postfach 10 49 08. 20034 Hamburg, Germany.

http://www.olympus-europa.com

Vision House 19 Colonial Way Watford Hertfordshire WD24 4JL. Tel. +44 (0)1923 831000 http://www.olympus.co.uk

- -



1 Ok yönüne doğru hafifçe bastırınız ve pil kapağını kaydırarak açınız.

2 İki adet-AAA boyutlu alkalin pilleri kutuplarının doğru olmasına dikkat ederek takınız.

3 Pil kapağını tamamen kapatınız.

• HOLD anahtarı ok yönüne ayarlandığında, [HOLD] mesajı görüntülendikten sonra ekran kapanır. Buna dikkat etmeden bir sonraki adıma geçiniz.

h Pillerin Takılması

Ekran (LCD paneli):

1 Klasör göstergesi 2 [X] Mikrofon hassasiyeti

göstergesi [Y] AlçakKesiş filtresi

göstergesi*

[Z] Değişken Kontrollü Ses Aktivasyonu göstergesi [_] Kayıt modu göstergesi [K] Hızlı kayıttan çalma

göstergesi

[J] Yavaş kayıttan çalma göstergesi

[[] Bölüm tekrar çalma göstergesi*

Kayıt cihazı için Olympus firmasından alınabilecek olan isteğe bağlı Ni-MH Şarj Edilebilir Pil (BR40) kullanılabilir.

Başlangıç Yapma

h Parçaların Açıklaması

1 Dahili Mikrofon 2 MIC (Mikrofon) jakı 3 Açma/Kapatma

(HOLD) düğmesi 4 USB terminali 5 STOP (4) düğmesi 6 PLAY/OK (`)

düğmesi 7 0 (Geri Sarma)

düğmesi 8 Pil kapağı 9 Dosya (FOLDER/

INDEX)

0 EAR (Kulaklık) jakı

! Ekran (LCD paneli)

@ Kaydet/çal gösterge lambası

# Kayıt (REC (s)) düğmesi

$ + düğmesi

% 9 (Hızlı İleri Sarma) düğmesi

^ – düğmesi

& DISP/MENU düğmesi

* Silme (ERASE (s)) düğmesi

( Kayış deliği

• Kayış cihazla birlikte verilmez. İsteğe bağlı olarak temin edilen bir aksesuardır.

3 Kılavuz göstergesi 4 Karakter bilgi ekranı Kayıt seviye ölçer 5 Pil göstergesi 6 Silme kilidi göstergesi 7 Geçerli dosya numarası

*

Yalnızca VN-7800PC/VN-6500PC için.

1 2 3

5

6 4 7

8 1 2

3

5 4

6 7

9

0

!

#

$

%

^

&

*

@

(

Notlar:

• Saati ve dakikayı ayarlarken DISP/MENU düğmesine basarak 12 ve 24 saat ekranından biri arasında seçim yapabilirsiniz.

• Yılı, ayı ya da günğ ayarlarken DISP/MENU düğmesine basarak tarih gösterimi sırasını değiştirebilirsiniz.

h Güç Besleme

hHold

HOLD anahtarının ok yönüne ayarlanması geçerli durumu beklemeye alır ve tüm düğme işlemleri devre dışı kalır. Kayıt cihazını kullanmak için HOLD anahtarını serbest bırakmayı unutmayınız.

4 Ayarlanacak unsuru seçmek için 9 ya da 0düğmesine basınız.

• Unsuru, yanıp sönen noktalı

«Ay», «Gün», «Yıl», «Saat»

ve «Dakika» seçenekleri arasından seçiniz.

Pillerin Değiştirilmesi:

Ekranda [N] sembolü göründüğü zaman pilleri mümkün olan en kısa zamanda değiştiriniz.

AAA boyutlu alkalin piller önerilmektedir. Piller bittiğinde, ekranda [O] sembolü görünür ve kayıt cihazı kapanır.

• Pili değiştirirken, değiştirme öncesinde HOLD anahtarını okun ters yönüne ayarladığınızdan emin olunuz.

Cihazı açma: HOLD anahtarını ok ile gösterilen yönün tersine kaydırınız.

Cihazı kapama: Kayıt cihazı kullanımda değilken HOLD anahtarını ok ile gösterilen yöne kaydırınız.

Bekleme Modu ve Ekranın Kapanması:

Kayıt cihazı, kayıt ya da çalma işlemi sırasında 5 dakika veya daha uzun süre durdurulursa bekleme (güç tasarrufu) moduna geçer ve ekran kapanır. Bekleme modundan çıkmak ve ekranı açmak için herhangi bir tuşa basınız.

2 Alt Menüyü seçmek için 9 veya 0 düğmesine basınız [Sub Menu].

3 PLAY/OK (`) düğmesine basınız.

• [Time & Date] yazısı ekranda görünür ve [\^]] sembolü yanıp söner.

5 Ayarlamak için + veya – düğmelerine basınız.

• Bir sonraki unsuru seçmek için 9 ya da 0 düğmelerine basarak aynı adımları izleyiniz ve ayarlamak için + veya – düğmesine basınız.

6 Kurulum ekranını sonlandırmak için PLAY/

OK (`) düğmesine basınız.

• Saat, ayarlanmış olan tarih ve saatten başlayacaktır.

• Saat ayarına göre PLAY/

OK (`) düğmesine basınız.

7 Menü modunu kapatmak için STOP (4) düğmesine basınız.

• Bu işlemle, saat ve tarih ayarlama prosedürü tamamlanır.

1 Ana menüye gitmek için DISP/MENU düğmesini  saniye ya da daha uzun süre basılı tutunuz.

h Saat ve Tarihin Ayarlanması [Time & Date]

Saat ve tarihi ayarlamışsanız, bir ses dosyasının kaydedildiği zamana ait bilgiler bu dosya ile otomatik olarak saklanır.

Pilleri ilk kez taktığınızda ya da her değiştirdiğinizde, «Month» gösterimi yanıp sönecektir. Böyle bir durumda, saati ve tarihi aşağıda açıklanan 4 ve 6 arasındaki adımları izleyerek ayarladığınızdan emin olunuz.

Time & Date

12:00 AM 1. 1‘08

12:00 AM 1. 1‘08

3:00 PM

7.25‘08

- -

4

2 Kayıt işlemini

başlatmak için REC (s) düğmesine basınız.

• Kaydet/çal gösterge lambası kırmızı yanar ve kayıt başlar.

• Kulaklığı kayıt cihazındaki kulaklık jakına taktıktan sonra kaydı başlatırsanız, kaydedilmekte olan sesi dinleyebilirsiniz. Kayıt ekranındaki ses seviyesi + ya da – düğmesine basılarak ayarlanabilir.

b Gerçerli kayıt modu c Geçerli dosya numarası d Kayıt süresi

e Kalan kayır süresi f Kayıt seviye ölçer

3 Kayıt işlemini durdurmak için STOP (4) düğmesine basınız.

• Yeni kayıtlar, klasörde en dosya olarak kaydedilir.

Kayıt cihazının

durumu İşlem Ekran

Durma

modundayken STOP (4) düğmesini basılı tutunuz

Düğmeyi basılı tutarken, «Kalan kayıt süresi» ve

«Kalan bellek» mesajları görüntülenir.

Kayıt

modundayken DISP/MENU

düğmesine basınız Düğmeye her bastığınızda ekran sırayla

«Geçen kayıt süresi», «Kalan kayıt süresi» ve

«Kayıt seviye ölçer» seçenekleri arasında geçiş yapar.

Durma ya da kayıttan çalma modundayken

DISP/MENU

düğmesine basınız Düğmeye her bastığınızda ekran sırayla

«Geçen çalma süresi», «Kalan çalma süresi»,

«Kayıt tarihi» ve «Kayıt zamanı» seçenekleri arasında geçiş yapar.

Geçerli klasör

h Klasörlerle ilgili Bilgiler

Kayıt cihazı beş klasör bulundurmaktadır, [F], [G], [H], [I] ve [W].

Klasör seçimini değiştirmek için kayıt cihazı durdurulduğu sırada FOLDER/INDEX düğmesine basınız.

Not:

• Her bir klasörün içine toplam 200 dosya kaydedilebilir.

Durdurmak için:

Kayıt cihazı kaydetme modundayken REC (s) düğmesine basınız.

• Ekranda [Rec Pause] yazısı görünür.

h LCD Ekran Bilgileri

Kaydetme

1 İstenilen klasörü seçmek için FOLDER/

INDEX düğmesine basınız.

a Geçerli klasör

Kayıt cihazının ekranı için bir seçenek seçebilirsiniz. Bu şekilde farklı kayıt cihazı ayarlarını ve dosya bilgilerini inceleyebilir ve doğrulayabilirsiniz.

h Kaydetme İşlemini Durdurmak için h Kayıt

Kayıt İşlemini Devam Ettirmek için:

REC (s) düğmesine tekrar basınız.

• Kayıt, kesilme noktasından devam edecektir.

15m15s 14m15s

15m15s 14m15s

a

15m15s 14m15s

c d

b

e

Remain 22h52m46s

f

Rec Pause

Kayıttan Çalma

1 İstenilen klasörü seçmek için FOLDER/

INDEX düğmesine basınız.

2 Kayıttan çalınacak dosyayı seçmek için 9 ya da 0 düğmesine basınız.

3 Kayıttan çalmayı başlatmak için PLAY/OK (`) düğmesine basınız.

• Kaydet/çal gösterge lambası yeşil olarak yanar ve geçen çalma süresi ekranda gösterilir.

a Geçerli dosya numarası b Çalma süresi

Durdurmak için:

STOP (4) düğmesine basınız.

• Kayıt cihazı, çalınmakta olan dosyanın ortasında durur.

Hızlı İleri Alma:

Kayıt cihazı çalma modundayken, 9 düğmesine basınız ve basılı tutmaya devam ediniz.

• 9 düğmesine basmayı bıraktığınızda, kayıt cihazı normal kayıttan çalma işlemini sürdürecektir.

Kayıt cihazı kayıttan çalma modundayken (kayıttan çalma veya yavaş/hızlı modda kayıttan çalma), 9 ya da0 düğmesine basınız.

• Bir sonraki dosyanın başlangıcına atlar ya da çalınmakta olan dosyanın başına döner.

h Kayıttan Çalmanın İptal Edilmesi

h İleri ve Geri Sarma

Geri sarma:

Kayıt cihazı çalma modundayken, 0 düğmesine basınız ve basılı tutmaya devam ediniz.

• 0 düğmesine basmayı bıraktığınızda, kayıt cihazı normal kayıttan çalma işlemini sürdürecektir.

Notlar:

• Hızlı ileri sarma ya da hızlı geri sarma işlemi sırasında dosyanın sonuna geldiğinde kayıt cihazı durur. Düğmenin basılı tutulması, hızlı ileri sarma ya da hızlı geri sarma işlemini devam ettirir.

• Dosyanın içinde bir indeks işareti ya da geçici işaret varsa, kayıt cihazı bu konumda duracaktır.

h Dosyanın Başlangıcını Belirleme

4 Uygun ses seviyesini seçmek için + veya – düğmesine basınız.

• Ekran ses seviyesini gösterir. [00] ile [0] değerleri arasında seçebilirsiniz.

h Kayıttan Çalma

Kayıttan Çalma İşlemini Devam Ettirmek için:

PLAY/OK (`) düğmesine tekrar basınız.

• Kayıttan çalma, kesilme noktasından devam edecektir.

Not:• Dosyanın içinde bir indeks işareti ya da geçici işaret varsa, kayıt cihazı bu konumda duracaktır.

15m15s 14m25s

b a

- -



Sil

Normal hız Yavaş Kayıttan Çalma (-25%)

Hızlı Kayıttan Çalma (+50%)

Kayıt cihazı kayıttan çalma modundayken, kayıttan çalma hızını değiştirmek için PLAY/OK (`) düğmesine basınız.

h Kayıttan Çalma Hızının Değiştirilmesi

Notlar:

• Ekranda, yavaş kayıttan çalma modu seçildiğinde [J] ve hızlı kayıttan çalma modu için [K]

sembolleri görünür.

• Kayıttan çalma durdurulsa bile, değiştirilen kayıttan çalma hızı korunacaktır.

• Bir sonraki kayıttan çalma bu hızda olacaktır.

Gereksiz dosyaları kolay bir şekilde silebilirsiniz. Ardışık dosya numaraları otomatik olarak yeniden atanır.

1 Klasörü seçmek için FOLDER/INDEX düğmesine basınız.

h Tek Seferde Tek Dosya Silinmesi

h Bölümün tekrarlı çalınmasının başlatılması (Yalnızca VN-7800PC/VN-00PC için)

1 Kayıt cihazı kayıttan çalma modundayken, bölümün tekrarlı çalınmasını başlatmak istediğiniz noktada REC (s) düğmesine basınız.

• Ekranda [Repeat End?] öğesi yanıp söner.

2 Bölümün tekrarlı çalınma işleminin sonlandırmak istediğiniz yerde REC (s) düğmesine tekrar basınız.

• Bölümün tekrarlı çalınması iptal edilinceye kadar kayıt cihazı bölümü durmadan çalar.

2 Silinecek dosyayı seçmek için 9 ya da 0 düğmesine basınız.

a Silenecek dosya

3 ERASE (s) düğmesine basınız.

Bölümün Tekrarlı Çalınması Fonksiyonunu İptal Etme:

1 REC (s) düğmesine basınız.

2 STOP (4) düğmesine basınız.

3 9 düğmesine basınız.

4 0 düğmesine basınız.

4 [Start] öğesini seçmek için 9 düğmesine basınız.

5 PLAY/OK (`) düğmesine basınız.

15m15s 02m15s Repeat End ?

a

Erase: Start File Erase!

Notlar:

• Silinen bir dosya geri yüklenemez.

• Kilidi silmek için ayarlanan dosya silinmeyecektir.

• Ayarlama sırasında 8 saniye süresince işle yapılmazsa, cihaz durma durumuna dönecektir.

• Silme işleminin tamamlanması birkaç saniye sürebilir. Silme işlemi sırasında pili çıkartmayınız, değiştirmeyiniz ya da ses kayıt cihazındaki diğer fonksiyonları çalıştırmayınız çünkü veriler bozulabilir.

h Menü ekranı seviyeleri ve işlem düğmeleri [Main Menu/Sub Menu]

Bu ayar kayıt cihazını menü moduna getirerek değiştirilebilir.

Menü modu

3 [Start] öğesini seçmek için 9 düğmesine basınız.

4 PLAY/OK (`) düğmesine basınız.

h Bir Klasörden Tüm Dosyaları Silme

1 Silinecek klasörü seçmek için FOLDER/

INDEX düğmesine basınız.

a Silenecek klasör

2 ERASE (s) düğmesine iki kez basınız.

Main menu ekranı Sub menu ekranı

Rec Mode

VCVA

Mic Sense Voice *

LowCut *

Lock Language

LED Contrast

Beep Format

Main Menu

System

Time & Date

Sub Menu

işaretli menü öğesi kayıt sırasında bile ayarlanabilir.

REC PLAY

REC

REC

Adım 2

Ana menü ve alt menü ekranındaki menü öğesini seçiniz.

Adım 3

Ayar öğesini ayar

Ayarı iptal ediniz.

ekranından seçiniz.

*

Yalnızca VN-7800PC/

VN-6500PC için

REC

işaretli menü öğesi kayıttan çalma sırasında bile ayarlanabilir.

PLAY

Adım 1

Kayıt cihazını menü moduna getiriniz.

Adım 4 Menü modu ayarını tamamlayınız.

DISP/MENU

Kayıt cihazını menü moduna getirmek için düğmeye basınız ve 1 saniye veya daha uzun süre

basmaya devam ediniz. PLAY/OK (`)

Ana menü ya da alt menü ekranından ayar ekranına gidiniz.

Ayar ekranında seçilen öğeyi onaylayınız ve ana menü ya da alt menü ekranına geri dönünüz.

0 ya da 9

Ana menü ya da alt menü akranındali ayar ekranı öğeleri

arasında geçiş yapınız. STOP (4) ya da REC (s)

Mneü modu ayarını tamamlayınız.

(Ayar ekranı görüntüleniyorken basılırsa, seçilmekte olan öğe ayarlanmayacaktır.)

a

Erase: Cancel

All Erase! Erase Done

- -

8

Not:• Bir menü ayarı işlemi sırasından seçilen öğe uygulanmadığında ve 3 dakika atıl bırakıldığında kayıt cihazı durur.

5 Ayarı onaylamak için PLAY/OK (`) düğmesine basınız.

6 Menüyü kapatmak için STOP (4) düğmesine basınız.

VCVA göstergesi

h Kayıt Modları [Rec Mode]

Geçerli kayıt modu

Mikrofon hassasiyeti göstergesi

h Mikkrofon Hassasiyeti [Mic Sense]

h Değişken Kontrollü Ses Aktivasyonunun [VCVA] Kullanılması

1 Kayıt cihazı durma modundayken, DISP/

MENU düğmesine basınız ve  saniye ya da daha uzun süre basılı tutunuz.

2 Silinecek indeks işaretini seçmek için 9 veya 0 düğmesine basınız.

• Seçilen menü öğesinin ayar ekranına gidiniz.

• Alt menüyü ayarlamak için, ana menü ekranından [Sub Menu] öğesini seçiniz.

Ardından aynı şekilde alt menü ekranından menü öğesini seçip ayarlayınız.

4 Ayarı seçmek için 9 veya 0 düğmesine basınız.

• Alt menü ayarından sonra ana menü ekranına gitmek için, alt menü ekranından [Main Menu] öğesini seçiniz.

h Menü Modunun Temel Kullanımı

a [^]: PLAY/OK (`) düğmesine basınız (Bir sonraki ekrana gider).

b [\] ya da []]: 9 veya 0 düğmesine basınız (Öğeyi değiştirir).

3 PLAY/OK `) düğmesine basınız.

Mikrofon, sesin önceden ayarlanmış olan bir ses seviyesine çıktığını algıladığı zaman, dahili Değişken Kontrollü Ses Aktivasyonu (VCVA) otomatik olarak kaydetme işlemine başlar ve ses seviyesi düştüğünde kaydetme işlemini durdurur.

Menü modu seçiminde:

VCVA: Off VCVA: On

Kayıt modu, [HQ] (yüksek kalite ses kayıt), [SP] (standart kayıt) ve [LP] (uzun süreli kayıt) seçeneklerin arasından seçilebilir.

Menü modu seçiminde:

Mod: HQ Mod: SP Mod: LP

VN-7800PC

VN-6800PC Yaklaşık 70 saat

55 dak. Yaklaşık 139 saat

35 dak. Yaklaşık 444 saat VN-6500PC

VN-5500PC Yaklaşık 35 saat

20 dak. Yaklaşık 69 saat

35 dak. Yaklaşık 221 saat 30 dak.

VN-3500PC Yaklaşık 8 saat

40 dak. Yaklaşık 17 saat

10 dak. Yaklaşık 54 saat 40 dak.

Notlar:

• Yukarıda gösterilen kayıt süresi tek bir sürekli dosya içindir. Birden fazla dosya kaydedilirse mevcut kayıt süresi daha kısa olabilir (Kalan süreyi ve kaydedilen süreyi yalnızca referans olarak kullanınız).

• Yukarıda verilen kayıt süreleri kayıt cihazında saklanan manüel verilerin silinmesinden sonraki sürelerdir.

Mikrofon hassasiyeti kaydetme gereksinimlerinizi karşılamak için ayarlanabilir.

Menü modu seçiminde:

Hassasiyet:

Konfe. ( g ) Hassasiyet:

Dikte ( i )

Not:• Başarılı bir kayıt elde etmek için, kaydetme işlemine başlamadan önce uygun mikrofon hassasiyetini seçmek için bir test yapınız.

Kılavuz simgesi:

Yanıp sönerek kullanıcak bir sonraki düğmeyi gösterir.

Menu

Rec Mode

b a

Mode: HQ

05m35s 00m00s

05m35s 00m00s

05m35s 00m00s

h Ses Filtresini Ayarlama [Voice]

(Yalnızca VN-7800PC/VN-00PC için)

h Ekranı Ayarlama Dil [Language]

Başlat/Durdur Aktivasyon Seviyesini Ayarlama:

AlçakKesiş filtresi göstergesi Kayıt cihazında, düşük frekanslı sesleri minimum düzeyde tutmak ve

sesleri daha net kaydetmek için AlçakKesiş Filtre fonksiyonu bulunur.

Bu fonksiyon klimaların, projektörlerin ve benzeri diğer cihazların gürültülerini azaltabilir.

Menü modu seçiminde:

LowCut: Off LowCut: On

h AlçakKesiş Filtresini Ayarlama [LowCut]

(Yalnızca VN-7800PC/VN-00PC için)

1 Kayıt cihazı kaydetme modundayken, durma ses seviyesini ayarlamak için 9 ya da 0 düğmesine basınız.

• VCVA seviyesi 15 farklı değerden birine ayarlanabilir.

a VCVA Seviyesi

b Başlama seviyesi (ayarlanan seviyeye göre sağa/sola gider)

Kayıt cihazında; normal, hızlı ya da yavaş kayıttan çalma sırasında alçak ve yüksek frekans tonlarını kesmek ve kayıttan temiz ses çalınmasını sağlamak için bir Ses Filtresi Fonksiyonu bulunmaktadır.

Menü modu seçiminde:

Voice: Off Voice: On

h Dosyaların Kiltlenmesi [Lock]

Silme kilidi göstergesi Dosya kilitleme sayesinde önemli bilgilerin yanlışlıkla silinmesi

önlenir. Bir klasördeki tüm dosyaları silmeyi seçtiğinizde kilitlenmiş dosyalar silinmez.

Menü modu seçiminde:

Lock: Off Lock: On

h Sistem Sesleri [Beep]

Kayıt cihazındaki bir düğmenin kullanımını ya da yanlış bir işlemi bir sesle bildirir. Sistem sesleri kapatılabilir.

Menü modu seçiminde:

Beep: Off Beep: On

Not:• Kayıt sırasında kaydet/çal gösterge lambası yanar. Kayıt cihazı Bekleme modundayken, ekranda Kaydet/Çal gösterge lambası ve [VCVA] öğesi yanıp söner.

h LED [LED]

Kaydet/Çal gösterge lambasının yanmaması için ayarlama yapabilirsiniz.

Menü modu seçiminde:

LED: Off LED: On

h LCD Kontrast Ayarlaması [Contrast]

Ekranın kontrastı 12 kademede ayarlanabilir.

Menü modu seçiminde:

LCD ekranın kontrast seviyesini [0] ile [] değerleri arasında ayarlayabilirsiniz.

Bu kayıt cihazı için ekran dilini seçebilirsiniz.

Menü modu seçiminde:

Lang.: English Lang.: Français Idioma: español Sprache: Deutsch Lingua: Italiano

05m35s 00m00s

a

b

05m35s 00m00s

05m35s 00m00s

Beep: On

Voice: On

LED: On

Contrast:Level06

Lang. : English

- -

0

Diğer Fonksiyonlar

h İndeks İşaretleri

İndeks işaretleri yerleştirilirse, hızlı ileri ve hızlı geri sarma işleminde ve bir dosyayı çağırırken dinlemek istediğiniz yeri kolaylıkla bulabilirsiniz.

Bir İndeks İşaretinin Kaldırılması:

1 Kayıt cihazı kaydetme (kaydı durdurunuz) veya kayıttan çalma modundaylen, bir indeks işareti ayarlamak için FOLDER/INDEX düğmesine basınız.

h Kayıt Cihazının Formatlanması [Format]

Kayıt cihazını formatlarsanız, tüm dosyalar silinir ve tarih ve saat ayarları hariç tüm fonksiyon ayarları varsayılan değerlere geri döner. Kayıt cihazını formatlamadan önce tüm önemli dosyaları bir bilgisayar aktarınız.

Notlar:

• İlk kullanıma hazırlama işleminin bitmesi bir dakika sürebilir. Bu sırada pili çıkartmayınız ya da pil bölmesini kayıt cihazından ayırmayınız. Aksi takdirde veriler bozulabilir.

• Kayıt cihazını asla bir PC üzerinden formatlamayınız.

• Kayıt cihazı formatlandığında; saklanan tüm veriler, kilitli dosyalar da dahil silinir.

1 Kaldırmak istediğiniz indeksi belirleyiniz.

2 Silinecek indeks işaretini seçmek için 9 veya 0 düğmesine basınız.

3 ERASE (s) düğmesine basınız.

Notlar:

• İndeks işaretleri Olympus IC kayıt cihazları dışındaki makinelerde oluşturulan dosyalara yerleştirilemez, ancak bunun yerine istenilen yerleri hatırlamak için geçici işaretler yerleştirilebilir.

• Geçici işaretler geçici olarak yapılan işaretlemelerdir, bu nedenle başka bir dosyaya geçerseniz ya da kayıt cihazını bir bilgisayara bağlarsanız, bu işaretler otomatik olarak silinecektir.

• Bir dosyada en fazla 16 indeks ve geçici işaret ayarlanabilir.

• İndeks ya da geçici işaretler kilitli bir dosyada ayarlanamaz veya silinemez.

Kayıt Cihazının Sürümü

h Sistem Bilgisinin Görüntülenmesi [System]

Kayıt cihazının bilgilerini menü ekranından kontrol edebilirsiniz.

Bir İndeks İşaretinin Ayarlanması:

1 Alt Menü açılır.

2 [Format] öğesini seçmek için 9 ya da 0 düğmesine basınız.

3 PLAY/OK (`) düğmesine basınız.

• [^]] ve [Cancel] öğeleri sırayla yanıp söner.

4 [Start] öğesini seçmek için 9 düğmesine basınız.

5 PLAY/OK (`) düğmesine basınız.

• [Data All Cleared]

mesajı 2 saniye süreyle görüntülendikten sonra [Sure?

Cancel] mesajı gelecektir.

6 [Start] öğesini seçmek için 9 düğmesine tekrar basınız.

7 PLAY/OK (`) düğmesine basınız.

• Formatlama işlemi başlar ve formatlama sona erdiği zaman [Format Done] mesajı görüntülenir.

Format: Cancel

Format! Format Done

Version : 1.00

Index 06 Set

Index 02

Index 02 Clear

Sure?: Cancel

• Kulaklığınızı, yalnızca ses seviyesini yeterince düşürdükten sonra kullanınız aksi takdirde işitme bozuklukları ve/veya işitme kaybı oluşabilir.

• İşitme bozuklukları ve/veya işitme kaybı oluşabileceği için kulaklığınızı yüksek ses seviyesinde uzun süre kullanmayınız.

Güvenli ve doğru Kullanım için

h PC'nize Bağlantı Yapılması

Bu üniteyi bir kayıt cihazı olarak kullanmanın yanında bir depolama aygıtı gibi bilgisayarınız için harici bellek şeklinde kullanabilirsiniz.

• Bu kayıt cihazı tarafından kaydedilen ses dosyaları bilgisayarınızda Windows Media Player kullanılarak çalınabilir. Ayrıca Windows Media Player ile yüklediğiniz WMA dosyalarını da kayıt cihazınıza aktarabilir ve bunlardan yararlanabilirsiniz (telif hakkı koruması olan dosyalar haricinde)

1 Kayıt cihazının USB terminalini bir PC USB portuna ya da USB göbeğine takınız.

• [Remote] öğesi görüntülendiği zaman, verileri kaydedebilir ya da okuyabilirsiniz.

2 Ses dosyalarını bilgisayarınıza aktarınız.

• Kayıt cihazını bilgisayarınıza bağlayınız ve Explorer programını başlatınız.

• Kayıt cihazı, çıkartılabilir disk olarak tanınacaktır.

• Beş klasörün her biri DSS_FLDA, B, C, D ve E olarak adlandırılır.

Ses dosyaları bu klasörlere kaydedilir.

• Bu kayıt cihazı tarafından kaydedilen ses dosyaları WMA formatında olacaktır.

örn.: VN-7800PC: VN780001.WMA VN-6800PC: VN680001.WMA VN-6500PC: VN650001.WMA VN-5500PC: VN550001.WMA VN-3500PC: VN350001.WMA

• Windows 2000 kullanıyorsanız, PC'nizde Media Player kurulu olmalıdır.

3 Ekranın sağ alt köşesinde bulunan görev çubuğundaki [ ] öğesine tıklayınız.

[Donanımı Güvenle Kaldır] öğesine tıklayınız.

h Kayıt cihazının PC'inizde kullanılması

Windows İşletim Sistemi:

Microsoft Windows 2000 / XP / Vista (Standart Kurulum)

Uymlu PC'ler:

Birden fazla boş USB portu bulunan Windows işletim sistemli PC'ler

Macintosh İşletim Sistemi:

Mac OS X 10.2.8 ~ 10.5 (Standart Kurulum)

Uymlu PC'ler:

Birden fazla boş USB bağlantı noktalı Apple Macintosh serisi

PC'niz Windows 95 ya da 98 sürümünden Windows 2000/XP/Vista sürümüne güncellenmişse destek servisinden yararlanamayacaktır. Toplama (modifiyeli) bir bilgisayarda yaşanacak herhangi bir arıza kullanım garantisi içine alınmayacaktır.

Notlar:

• Kaydet/çal gösterge lambası kırmızı renkte yanıp sönerken USB'yi ASLA çıkartmayınız.

Çıkartırsanız, veriler zarar görebilir.

• PC'nizdeki USB portu ya da USB göbeği ile ilgili bilgi için PC'nizin kullanım kılavuzuna bakınız.

• Gürültü, kayıt cihazı yakınındaki elektronik cihazlar üzerinde ters etkiler oluşturabileceğinden kayıt cihazını PC'ye bağlarken kulaklığı çıkartınız.

• Birlikte gelenin dışındaki USB bağlantı kablolarını kullanmayın.

Cihazı güvenli ve doğru bir şekilde nasıl kullanacağınızı bildiğinizden emin olmak için bu kılavuzu dikkatlice okuyunuz. İleride başvurmak için bu kılavuzu kolayca erişebileceğiniz bir yerde saklayınız.

• Uyarı sembolleri, güvenlikle ilgili önemli bilgileri ifade eder. Kendinizi ve diğerlerini kişisel yaralanmalardan veya maddi zararlardan korumak için uyarıları ve belirtilen bilgileri okumak her zaman zorunludur.

Veri kaybı ile ilgili uyarı:

• Belleğe kaydedilmiş içerik çalıştırma hatasından veya cihazın hatalı çalışmasından dolayı veya onarım işlemleri esnasında yok olabilir veya silinebilir.

• Kaydedilen önemli bir içerik için, bunu bir yere yazmanızı ya da bir PC'ye yükleyerek yedekleme yapmanızı öneriyoruz.

• Ürün kusuru sonucunda oluşan pasif hasarlar veya Olympus veya Olympus tarafından yetkilendirilmiş bir servis istasyonu haricindeki bir üçüncü şahıs tarafından yapılan onarım veya farklı diğer sebeplerden kaynaklanan veri kaybı sonucunda ortaya çıkabilecek herhangi bir hasar Olympus'un yükümlülükleri kapsamında değildir.

Genel Önlemler

USB terminali

Tarih gönderiliyor

Veriler alınıyor

Remote

PC

PC

- -



Q: Bir düğmeye basıldığında herhangi bir şey olmuyor.

A: HOLD anahtarı [HOLD] konumuna ayarlanmış olabilir.

Piller bitmiş olabilir.

Piller yanlış takılmış olabilir.

Q: Çalarken hoparlörden hiç ses gelmiyor ya da çok az ses duyuluyor.

A: Kulaklık fişi kayıt cihazına takılmış olabilir.

Ses en az seviyeye ayarlanmış olabilir.

Q: Kayıt yapılamıyor.

A: Kayıt cihazı durduğu sırada STOP (4) düğmesine ardı ardına basarak ekranın aşağıdakileri gösterip göstermediğini kontrol ediniz:

• Seçili klasör içindeki kalan kaydetme süresi [00:00] olmuştur.

• Dosya sayısı 00'dür.

REC (s) düğmesine basarak ekranın [Memory Full] öğesini gösterip göstermediğini kontrol ediniz.

Q4: Kayıttan çalma hızı çok yüksek (yavaş).

A4: Kayıt cihazı hızlı (yavaş) Kayıttan Çalma moduna ayarlanmış olabilir.

Sorun Giderme

Kaydetme ortamı:

Dahili flash bellek Genel frekans:

HQ modu: 200 ile 13.000 Hz arasında SP modu: 200 ile 7.000 Hz arasında LP modu: 200 ile 3.000 Hz arasında Kayıt süresi:

VN-7800PC, VN-800PC:  GB HQ modu: Yaklaşık 70 saat 55 dak.

SP modu: Yaklaşık 139 saat 35 dak.

LP modu: Yaklaşık 444 saat VN-00PC, VN-00PC:  MB HQ modu: Yaklaşık 35 saat 20 dak.

SP modu: Yaklaşık 69 saat 35 dak.

LP modu: Yaklaşık 221 saat 30 dak.

VN-00PC: 8 MB

HQ modu: Yaklaşık 8 saat 40 dak.

SP modu: Yaklaşık 17 saat 10 dak.

LP modu: Yaklaşık 54 saat 40 dak.

Mikrofon:

Elektrostatik (Electret) Kondansatör Mikrofon (mono)

Hoparlör:

Dahili ø 23 mm. yuvarlak dinamik hoparlör

Özellikler

Maksimum güç:

250 mW

Azami kulaklık çıkışı:

≤

−

150 mV (EN 50332-2 uyarınca) Kulaklık jakı (mono):

ø 3,5 mm. çap, empedans 8 Ω Mikrofon jakı (mono):

ø 3,5 mm. çap, empedans 2 kΩ Güç kaynağı:

İki AAA (LR03) pil ya da İki Ni-MH şarj edilebilir pil

Kesintisiz pil:

Alkaline piller: Yaklaşık 37 saat Ni-MH şarj edilebilir piller:

Yaklaşık 25 saat Boyutları:

102 (U) mm. x 37 (G) mm. x 18,8 (K) mm.

(çıkıntılar hariç) Ağırlık:

64,8 g. (pil dahil)

• Yukarıda verilen kayıt süreleri kayıt cihazında saklanan manüel verilerin silinmesinden sonraki sürelerdir.

• Manüel veriler bir bilgisayara bağlanarak ya da kayıt cihazı formatlanarak silinebilir. Ayrıntılar için,

«Kayıt Cihazının Formatlanması [Format]» bölümüne bakınız.

• Verileri silmeden önce, kılavuz PDF verilerinin bir yedekleme dosyasını yapınız.

• Pil ömrü Olympus tarafından ölçülür. Kullanılan pil tiplerine ve kaydetme koşullarına bağlı olarak büyük değişiklikler görülür.

• Kayıtlı içerikleriniz yalnızca kişisel kullanımınız ve memnuniyetiniz içindir. Telifli malzemenin telif yasasına göre telif sahibinin iznini almadan kaydedilmesi yasaktır.

• Performans gelişimi için özelliklerde ve tasarımlarda önceden bilgi verilmeksizin değişiklik yapılabilir.

• Pilleri değiştirmeden önce kayıt cihazını kapattığınızdan emin olunuz. Kayıt cihazı çalışıyorken pillerin çıkartılması dosyaya hasar verebilir.

• Kayıt cihazını, direk güneş ışığına maruz kalan kapalı otomobil veya yaz aylarında deniz kenarı, sahil gibi sıcak ve nemli yerlerde bırakmayın.

• Kayıt cihazını aşırı nemli veya tozlu ortamlara maruz kalan yerlerde saklamayın.

• Cihazı temizlemek için alkol ve tiner gibi organik çözücüler kullanmayın.

• Kayıt cihazını TV veya buzdolabı gibi elektrikli cihazların yanına ya da üstlerine koymayın.

• Parazit ve gürültüye sebep olabileceğinden cep telefonu ya da kablosuz cihazların yanında kayıt yapmaktan ya da cihazı çalıştırmaktan kaçınınız. Herhangi bir gürültü oluşması durumunda başka bir yere geçin veya kayıt cihazını bu tarz bir cihazdan uzağa yerleştiriniz.

•

Kum ve kirden uzak tutunuz. Bunlar onarımı mümkün olmayan hasarlara yol açabilir.

•

Güçlü titreşimlerden veya darbelerden uzak tutunuz.

•

Cihazı kendi başınıza parçalarına ayırmayın, tamir veya modifiye etmeyiniz.

•

Bir taşıt (bisiklet, motosiklet ya da bebek arabası gibi) kullanırken cihazı çalıştırmayınız.

•

Cihazı çocukların ulaşabileceği yerlere koymayınız.

Pil

V Uyarı

• Hiç bir şekilde pil bölmesine ana üniteden başka herhangi bir parça koymayınız. Bu pil sızıntısına, aşırı ısınmasıya, yangına ya da patlamaya neden olabilir.

• Pil hiçbir zaman ateşe maruz bırakılmamalı, ısıtılmamalı, kısa devre yaptırılmamalı veya parçalarına ayrılmamalıdır.

• Alkalin, lityum ya da diğer şarj edilemeyen pilleri şarj etmeye çalışmayınız.

• Dış cephesi yırtılmış ya da çatlamış pilleri hiçbir zaman kullanmayın.

• Pili çocukların ulaşabileceği yerlere koymayınız.

• Bu cihazı kullanırken anormal bir gürültü, ısı, duman veya yanık kokusu gibi herhangi normal olmayan bir durum fark ederseniz:

1 kendinizi yakmamaya dikkat ederek derhal pili çıkartınız ve;

2 satıcınızla veya yerel Olympus temsilcinizle servis için irtibata geçiniz.

h Aksesuarlar (İsteğe bağlı):

Ni-MH Şarj Edilebilir Pil Şarj Cihazı:

BU-400 (Yalnızca Avrupa) Ni-MH Şarj Edilebilir Pil: BR401 Bağlantı kablosu (Kulaklık jakı ↔

Mikrofon jakı): KA333

Gürültü Engellemeli mikrofon: ME52 Elektrostatik (Electret) kondansatör

mikrofon: ME15

Dual mono kulaklık: E20

Telefon mikrofonu: TP7

Boyun Askısı: ST26
