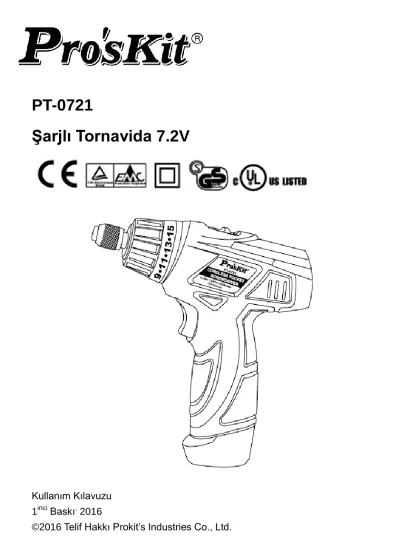

PT-0721
Şarjlı Tornavida 7.2V
Ö nemli!
Bu aleti kullanırken yaralanma ve hasarlara karşı bazı güvenlik önlemlerinin alınması gerekir.
Lütfen bütün kullanma kılavuzunu dikkatle okuyun. Bu kılavuzu güvenli bir yerde saklayın ve gerektiğinde kullanın. Aleti başka birine verirseniz bu kullanım kılavuzunu da birlikte verin.
Bu yönergelere ve güvenlik bilgilerine uyulmamasından doğan hasar ve kazalarda yükümlülük kabul etmiyoruz.
1. Gü venlik bilgisi
Lütfen güvenlik yönergeleri için verilen kitapçığa bakınız.
Dikkat!
Bü tü n gü venlik dü zenleme ve yö nergelerini okuyun.
Aşağıdaki güvenlik düzenleme ve yönergelerinde herhangi bir hata yapılması elektrik çarpması, yangın ve/veya ciddi yaralanmayla sonuçlanabilir.
İleride kullanmak üzere bütün güvenlik yönerge ve düzenlemelerini saklayın.
2. Alet yö nergeleri 2.1 Parçalar 1. Matkap kovanı 2. Kilitleme bileziği
3. 15+1 ayarlanabilir tork ayarı 4. İki hızlı kumanda
5. Pil kapasite göstergesi 6. Pil kapasite kontrol butonu 7. Saat yönünde/saat yönünün tersine
dönüş seçme düğmesi 8. Şarj soketi
9. Çalıştırma tetiği 10. LED Işık
2.2 Paket İçeriği
Paketi açın ve aleti dikkatle çıkarın.
Paketleme malzemesini ve varsa paket ve/veya taşıma bağlarını çıkarın. Bütün parçaların yerinde olduğunu kontrol edin. Alet ve parçalarında nakliye sırasında bir hasar oluşup oluşmadığını kontrol edin. Mümkünse paketi garanti süresinin sonuna kadar saklayın.
Ö nemli
Alet ve paketleme malzemesi oyuncak değildir. Çocukların plastik torbalarla veya küçük parçalarla oynamasına izin vermeyin. Yutma ve boğulma riski vardır!
1. Şarjlı tornavida 2. Pil şarj aleti
3. Uçlar x 4 parça (50 mm, SL5,SL6,PH1,PH2) 4. Kullanım kılavuzu
3. Uygun kullanım
Şarjlı tornavida, vidaların sıkılması ve sökülmesi için tasarlanmıştır.
Makine yalnızca bu amaç için kullanılmalıdır. Diğer kullanımlar uygun bulunmaz.
Kullanıcı/operatör yanlış kullanımdan doğan hasar ve yaralanmalardan sorumlu olacak bu durumlarda üretici sorumluluk kabul etmeyecektir.
4. Teknik veri
Model PT-0721A PT-0721F
Fiş türü
Anma Gerilim 7.2VDC
Yüksüz Hız İki dişli hız: 0~200rpm / 0~400rpm
Tork Ayarı 15+1 Konumu
Çıkış torku MAKSİ. 5 N.M (51 Kgf-cm / 44.26 lbf-in)
Sürüm (Bilezik) 1/4 hızlı bırakma kovanı
Pil Li-ion 7.2V 1300mAh
Şarj Süresi 3-5 saat
Boş çalışma süresi >70 dak. (yüksüz hız)
Boyut 160*180*50mm
Ağırlık 0.5kg
Adaptör (Şarj Aleti)
Model no. 5PT-0721-ADA 5PT-0721-ADF
Tek. Ö zel. Girdi120V AC 60Hz Çıktı 9V DC 300mA
Girdi 230V AC 50Hz Çıktı 9V DC 300mA Yalnızca kapalı alan kullanımı
Gürültü emisyonları ve titreşimleri minimum düzeyde tutun.
Yalnızca en iyi çalışır vaziyette olan cihazları kullanın. Cihazları düzenli olarak servis edin
Kalan riskler
Bu elektrikli aleti yönergelere göre kullansanız dahil belirli riskler hala devam eder.
Aşağıdaki tehlikeler ekipmanın yapısı gereği oluşabilir:
1. Toz maskesi kullanılmaması durumunda akciğerler etkilenebilir.
2. Kulak koruması kullanılmaması halinde kulaklar etkilenebilir.
3. Alet uzun süre kullanılır veya yanlış kullanılırsa el-kol titreşimine bağlı olarak sağlık etkileri görülebilir.
5. Ekipmanı çalıştırmadan önce
Şarjlı tornavidayı ilk kez kullanmadan önce aşağıdaki bilgileri okuyun:
1. Pil paketini verilen şarj aletiyle şarj edin.
2. Yalnızca amaç için uygun olan ve arızasız olan tornavida uçlarını kullanın.
3. Duvarlara vidalama yaparken her zaman gizli elektrik kabloları, gaz ve su borularına dikkat edin.
6. Çalıştırma
6.1 Pilin şarj edilmesi
Pil tam deşarja karşı korumalıdır. Entegre bir koruma devresi pil bittiğinde aleti otomatik olarak kapatır. Bu durumda tornavida ucu dönmeyecektir.
Uyarı!
Koruyucu devre çalıştırılmışsa artık AÇMA/KAPAMA anahtarına basmayın. Bu pile zarar verir.
Ö nemli!
Şarj sırasında kulp hafif ısınabilir. Bu normaldir. Pil takımı şarj olmazsa lütfen prizde voltaj olup olmadığını ve şarj aletinin şarj noktasının temas edip etmediğini kontrol edin. Pil hala şarj olmazsa şarj aletini ve tornavidayı müşteri hizmetleri departmanımıza gönderin. Pil takımının zamanında yeniden şarj edilmesi size uzun süre hizmet vermesini sağlayacaktır.
Tornavidanın gücünün düştüğünü fark ederseniz pil takımını yeniden şarj etmelisiniz.
6.2 Saat yö nü nde/Saat yönünün tersine çevirme düğmesi
AÇMA/KAPAMA anahtarının üzerindeki kayar düğme şarjlı tornavidanın dönüş yönünü ayarlar ve yanlışlıkla çalıştırılmasını önler. Saat yönünde veya saat yönünün tersine dönüş seçebilirsiniz. Dönüş yönünü yalnızca alet durmuş vaziyetteyken değiştirin. Bu noktaya dikkat etmezseniz dişliler hasar görebilir. Kayar düğme orta konumdayken
AÇMA/KAPAMA anahtarı bloke edilir.
6.3 Çalıştırma Tetiği
Şarjlı tornavidayı açmak için çalıştırma tetiğine basın. Aleti kapatmak için çalıştırma tetiğini bırakın.
6.4 LED ışığı
6.5 Pil kapasite gö stergesi
Pil kapasite göstergesi için butona basın. Pil kapasite göstergesi pilin güç durumunu 3 renkli LED’le gösterir.
Bü tü n LEDler yanıyorsa:
Pil tamamen şarj olmuştur Sarı ve kırmızı LED yanıyorsa:
Pilde yeterli düzeyde şarj vardır Kırmızı LED yanıyorsa:
Pil boştur. Pili şarj edin 6.6 Değiştirme Ö nemli!
Uçları değiştirirken veya şarjlı tornavidada bakım işleri gerçekleştirirken saat yönünde/saat yönünün tersine çevirme düğmesini orta konuma getirin.
Uçları değiştirirken kilitleme bileziğini geri çekin ve tutun. Ucu matkap kovanına takın ve kilitleme bileziğini bırakın. Ucu çekerek sağlamlığını kontrol edin.
6.7 Vidalama
Güvenilir çalışma için tasarlanmış otomatik merkezlemeli vidaların (örn. Tork vidaları, gizli başlıklı vidalar) kullanılmasını tavsiye ediyoruz. Şekil ve boyut olarak vidaya uyan bir uç kullanmaya dikkat edin. Bu çalıştırma yönergelerinde tarif edildiği gibi vidanın boyutuna uyacak şekilde torku ayarlayın.
7. Temizlik, bakım ve yedek parça siparişi
Temizlik işlemine başlamanda önce her zaman şebekeden fişi çekin.
7.1 Temizlik
Bütün güvenlik cihazlarını, hava deliklerini ve motor muhafazasını mümkün olduğunca kir ve tozdan uzak tutun.
Aleti temiz bir bezle silin ve alete düşük basınçta sıkıştırılmış hava tutun.
Her kullanımdan sonra aleti temizlemenizi öneriyoruz. Nemli bir bez ve biraz yumuşak sabunla aleti düzenli olarak temizleyin. Temizlik maddeleri ve solventler kullanmayın.
Bunlar aletin plastik parçalarına zarar verebilir. Aletin içine su girmediğinden emin olun.
7.2 Bakım
Aletin içinde ilave bakım gerektiren parça yoktur.
7.3 Yedek parçaların siparişi
Yedek parça sipariş ederken lütfen aşağıdaki bilgileri verin: Makine türü, Makine Numarası, Makine tanımlama numarası Gereken parçanın numarası
gönderilebilir. Ünite ve donatıları metal ve plastik gibi çeşitli malzemelerden yapılmıştır.
Kusurlu bileşenler özel atık olarak atılmalıdır. Bayiinize veya yerel yönetiminize danışın.
9. Saklama
Aleti ve donatılarınızı çocukların ulaşamayacağı, ısısı donma noktasının üzerinde olan, karanlık ve kuru bir yerde saklayın. İdeal saklama sıcaklığı 5 ve 30 °C arasındadır.
Elektrikli aleti orijinal paketinin içerisinde saklayın.
İMALATÇI FİRMA:
PROKIT’S INDUSTRIES CO. LTD.
5F,No.7, Lane 130, Ming-Chung Rd., Hsin-Tien City, Taipei Hsien, Taiwan, R.O.C Post code:23114 Tel:886-2-22183233 Fax:
886-2-22182722
İTHALATÇIFİRMA Prolink Dış Ticaret Limited Şirketi Osmanağa Mah Rıhtım Cad Başçavuş Sok No:3 Emintaş İşmerkezi Kat: 2 Ofis:401-403 Kadıköy-İSTANBUL TEL: 0216 405 15 86
