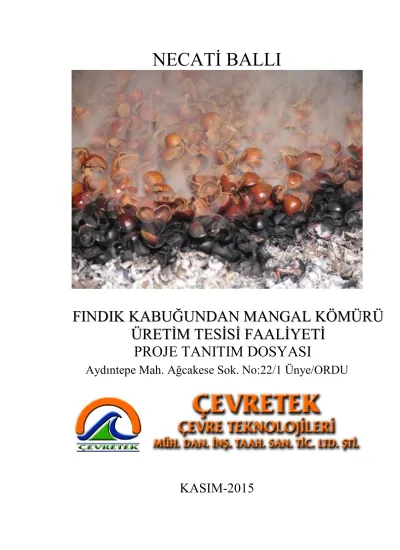

NECATİ BALLI PROJE TANITIM DOSYASI. Aydıntepe Mah. Ağcakese Sok. No:22/1 Ünye/ORDU

FI F IN N D D IK I K K KA AB BU UĞ Ğ UN U ND D A A N N M MA A N N GA G A L L K KÖ ÖM MÜ ÜR R Ü Ü Ü Ü R R E E T T İM İ M T T E E Sİ S İS S İ İ F F AA A A Lİ L İY YE ET T İ İ

PROJE TANITIM DOSYASI

Aydıntepe Mah. Ağcakese Sok. No:22/1 Ünye/ORDU

KASIM-2015

Proje Sahibinin Adı

NECATİ BALLI

Adresi

Aydıntepe Mah. Ağcakese Sok. No:22/1

Ünye/ORDU

Numaraları

TEL: 0(452) 3245233 Cep:0543 2467733

e-posta

belliticaret@hotmail.com

Projenin Adı

FINDIK KABUĞUNDAN MANGAL

KÖMÜRÜ ÜRETİM TESİSİ FAALİYETİ

Proje Bedeli:

105000 TL

Proje İçin Seçilen Yerin Açık Adresi:(İli, İlçesi, Mevkii)

Aydıntepe Mah. Ağcakese Sok. No:22/1 Ünye/ORDU

Projenin ÇED Yönetmeliği Kapsamındaki Yeri

(Sektör, Alt Sektör)

EK.II Listesi:

(RG-25.11.2014 tarih ve 29186 sayı)

5- İnşaat yıkıntı ve hafriyat atıkları hariç olmak üzere günlük kapasitesi 100 ton’un altında olan atıkların kompostlaştırıldığı ve/veya diğer tekniklerle geri kazanıldığı, yakıldığı (Oksitlenme yoluyla yakma, piroliz, gazlaştırma, plazma vb. termal işlemler), düzenli depolandığı ve/veya nihai bertarafının yapıldığı tesisler,

Projenin NACE Kodu

35.11.19: Mangal Kömürü

Kuruluşun Adı

: ÇEVRETEK Çevre Teknolojileri Müh. Dan.

İnş. Taah. San. Tic.Ltd.Şti.

Adresi :Karadeniz Mah. Gazi Cad. Süer Apt. No: 141

Kat:2 Daire:6 İlkadım/SAMSUN

Numaraları

:0 .362. 431 92 34

0.362.432 64 97

Proje Tanıtım Dosyasının Sunum Tarihi:

KASIM 2015

İÇİNDEKİLER SAYFA

Projenin Teknik Olmayan Özeti: ... 1 1. Projenin Özellikleri ... 2

a) Projenin ve yerin alternatifleri (proje teknolojisinin ve proje alanının seçilme nedenleri) ... 2 b) Projenin işakım şeması, kapasitesi, kapladığı alan, teknolojisi, çalışacak personel sayısı, ... 3 c) Doğal kaynakların kullanımı (arazi kullanımı, su kullanımı, kullanılan enerji türü vb.), ... 6 ç) Atık miktarı(katı, sıvı, gaz ve benzeri) ve atıkların kimyasal, fiziksel ve biyolojik özellikleri, ... 7 d) Kullanılan teknoloji ve malzemelerden kaynaklanabilecek kaza riski. ... 9

a) Mevcut arazi kullanımı ve kalitesi (tarım alanı, orman alanı, planlı alan, su yüzeyi ve benzeri) ... 15 b) EK-5’deki Duyarlı Yöreler Listesi dikkate alınarak korunması gereken alanlar ... 18

Ekler

Tablolar Listesi Sayfa

Tablo 1. Tesiste Kullanılacak Hammadde ve Yardımcı Maddelerin Cinsi ve Miktarı* ... 4

Tablo 2. Tesiste İşlenecek Atık Kodları ... 5

Tablo 3. Koordinatlar ... 5

Tablo 4. Tesiste Kullanılacak Makine ve Teçhizat Listesi ... 6

Tablo 5. Proje bedeli ... 6

Tablo 6. Katı atık miktar ve özellikleri (300 gün/yıl kabul edilmiştir) ... 7

Tablo 7. Ambalaj atık miktar ve özellikleri (300 günü kabul edilmiştir) ... 7

Tablo 8. Atık pil miktarı ... 8

Tablo 9. Atıksu miktar ve özellikleri (300 günü kabul edilmiştir)... 8

Tablo 10. Kullanılan yakıtlar ... 9

Tablo 11. İmalatta Yakıt Kullanımı Olan Yakma Sistemlerine Ait Özellikler (Yanma Bacası) ... 9

Tablo 12. Kömür için kirletici değerleri ... 9

Tablo 13. Kullanılacak Makine ve Aletlere Ait Gürültü Seviyeleri, ... 10

Tablo 14. İşletme aşamasından kaynaklanacak gürültünün mesafeye göre değişimi ... 12

Tablo 15. Proje sahasına uzaklıklar. ... 15

Tablo 16. Flora Listesi ... 20

Tablo 17. Sürüngen ve memeliler listesi ... 20

Tablo 18. Kuş tür listesi ... 21

Tablo 19. Endüstriyel Tesisler İçin Çevresel Gürültü Sınır Değerleri ... 33

Şekiller Listesi Sayfa Şekil 1 Sistemin genel görünüşü... 3

Şekil 2. İşletme aşamasından kaynaklanacak gürültü düzeyinin kaynağa olan mesafeye göre değişimi ... 12

Şekil-3. Doğal Afet ve Kaza, Sabotaj ve Benzeri Durumlarda Uygulanacak Acil Müdahale Planı ... 14

Şekil 4. Türkiye Haritası Kareleme Sistemi (P.H.Davis) ... 18

Şekil 5.Türkiye’nin fitocoğrafik bölgeleri... 19

Şekil 6. Doğal vejetasyon haritası... 19

Şekil 7. Proje sahası koruma alanları haritası(Orman ve Su İşleri Bakanlığı CBS) ... 22

EKLER LİSTESİ

EK-1

PROJE YERİ KOORDİNATLARI EK-2

-YER BULDURU HARİTASI

-1/25000 ÖLÇEKLİ TOPOĞRAFİK HARİTA -JEOLOJİ HARİTASI

-DEPREM HARİTASI EK-3

-ÇEVRE DÜZEN PLANI EK-4

-YERLEŞİM PLANI -TAPU SURETİ

-APLİKASYON KROKİSİ

-ÇED İZİN VE DENETİM GENEL MÜDÜRLÜĞÜ GÖRÜŞÜ

EK-5

UYDU GÖRÜNTÜLERİ FOTOĞRAFLAR

EK-6

FOSSEPTİK ÇUKURU PLANI EK-7

ACİL EYLEM PLANI EK-8

VEKÂLETNAME

TAAHHÜTNAME

İMZA SİRKÜLERİ

Projenin Teknik Olmayan Özeti:

NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok.

No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazide fındık kabuğundan mangal kömürü üretim tesisi işletilecektir. Fındık kabuğundan mangal kömürü üretimi için günde 95 ton fındık kabuğu piroliz işlemine tabii tutulacak 34,2 ton/gün mangal kömürü elde edilecektir..

Fabrika sahasına getirilen fındık kabukları yanma/fırınlama elek ızgarası üzerine dökülecek fındık kabukları bu alanda yakılacak ve meydana gelen gazlar baca marifeti ile atmosfere verilecektir. Yanma fırınlama tezgahı üzerinde yanan fındık kabukları elek/ızgaradan yanma alanına düşmekte yanmış kabuklar bünyesindeki hidrojen ve CO gazlarından tamamen ayrılmasına kadar yanmaya devam etmekte ve bekleme odasında yavaş yavaş sönmektedir.

Tezgahtan ayrılmış ve yanma işlemi tamamlanmış fındık kabukları tazyikli su ile soğutulacaktır.

Dinlenme odasında bir hafta bekletilen mangal kömürü paketlenerek piyasaya sevk edilecektir.

Alanın doğu, batı, kuzey ve güneyinde fındıklık alanları bulunmakta olup en yakın konut 260 m. mesafededir. Etki alanında nüfus yoğunluklu alan (yerleşim merkezi, okul, hastane, yurt, kreş, otel vb. hassas yerleşimler) bulunmamaktadır. En yakın yerleşim yeri Aydıntepe Mahallesidir ve sahaya 260 m (doğusunda) mesafededir.

Katı, sıvı, gaz atıklar ve gürültü değerleri Yönetmeliklerde belirtilen sınır değerleri aşmamakta olup çevresel değerlerin olumsuz etkilenmemesi için gerekli önlemler alınacaktır.

Görevli olmayan personelin tesis alanı içerisinde bulunmasına izin verilmeyecektir.

Oluşabilecek bir kazaya karşın faaliyet alanında ilk yardım dolabı ve bir araç bulundurulacak, kazaya uğramış personel hızlı bir şekilde en yakın sağlık merkezine ulaştırılacaktır.

Tesis sahası ve etki alanında sosyo-ekonomik ve kültürel değişimler beklenmemekte ancak yöreye ekonomik anlamda olumlu katkıları olacaktır.

Faaliyet sahibince 2872 sayılı Çevre Kanunu ve bu Kanuna istinaden yürürlüğe giren ilgili Yönetmeliklere uyulacak, diğer mer’i mevzuat uyarınca ilgili kurum/kuruluşlardan gerekli izinlerin alınacak, çevrenin korunmasına ve geliştirilmesine yönelik tedbirlere riayet edilecek ve gerekli tüm izinlerin alınmadan faaliyete başlanılmayacaktır.

Bu proje tanıtım dosyası; fındık kabuğundan mangal kömürü üretim faaliyetinin 25.11.2014 tarih ve 29186 sayılı Resmi Gazetede yayımlanarak yürürlüğe giren Çevresel Etki Değerlendirmesi Yönetmeliği EK-II Seçme, Eleme Kriterleri Uygulanacak Projeler Listesi 5-

“İnşaat yıkıntı ve hafriyat atıkları hariç olmak üzere günlük kapasitesi 100 ton’un altında olan atıkların kompostlaştırıldığı ve/veya diğer tekniklerle geri kazanıldığı, yakıldığı (Oksitlenme yoluyla yakma, piroliz, gazlaştırma, plazma vb. termal işlemler), düzenli depolandığı ve/veya nihai bertarafının yapıldığı tesisler” kapsamında yer alması nedeni ile ve anılan yönetmeliğe dayanılarak hazırlanmıştır.

Proje Yeri Koordinatları EK-1, Yer Bulduru Haritası, 1/25000 Ölçekli Topoğrafik Harita, Jeoloji Haritası, Deprem Haritası EK-2, Çevre Düzen Planı EK-3, Yerleşim Planı, Tapu Sureti, EK-4, Uydu Görüntüleri ve Fotoğraflar EK-5, Fosseptik çukuru planı EK-6’ da verilmektedir.

1. Projenin Özellikleri

a) Projenin ve yerin alternatifleri (proje teknolojisinin ve proje alanının seçilme nedenleri)

NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok.

No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazide fındık kabuğundan mangal kömürü üretim tesisi işletilecektir. Fındık kabuğundan mangal kömürü üretimi için günde 95 ton fındık kabuğu piroliz işlemine tabii tutulacak 34,2 ton/gün mangal kömürü elde edilecektir.

Fabrika sahasına getirilen fındık kabukları yanma/fırınlama elek ızgarası üzerine dökülecek fındık kabukları bu alanda yakılacak ve meydana gelen gazlar baca marifeti ile atmosfere verilecektir. Yanma fırınlama tezgahı üzerinde yanan fındık kabukları elek/ızgaradan yanma alanına düşmekte yanmış kabuklar bünyesindeki hidrojen ve CO gazlarından tamamen ayrılmasına kadar yanmaya devam etmekte ve bekleme odasında yavaş yavaş sönmektedir.

Tezgahtan ayrılmış ve yanma işlemi tamamlanmış fındık kabukları tazyikli su ile soğutulacaktır.

Dinlenme odasında bir hafta bekletilen mangal kömürü paketlenerek piyasaya sevk edilecektir.

Tesis sahası belirlenirken aşağıda verilen kriterler ön planda tutulmuş ve değerlendirmeler bu kriterlere göre yapılarak yer seçilmiştir.

1.Ürün ve hammadde temini açısından ekonomik nakliye mesafesi içinde kalması,.

2.Proje sahasında öngörülen üretim yöntemi ile zarar görmesi muhtemel doğal veya yapay çevrenin mevcut kullanım durumu ve faaliyetle olabilecek etkileşimi.

3.Proje sahası ve çevresinde Mer’i mevzuat kapsamında yasal engellerin veya kullanım kısıtlamalarının bulunup bulunmadığı.

4.Proje sahasının görüş ve etki alanı içinde yerleşim yerlerinin mevcudiyeti ve mesafesi, 5.Bölgenin sosyoekonomik yapısının faaliyete uygun olması

6.Sahanın mülkiyet durumu,

7.Yeterli altyapı olanaklarının mevcut durumu (yol, su, elektrik vb.)

Projenin teknolojisi ise; "Biyolojik kömür", veya bilinen adıyla "mangal kömürü"; odunsu artıkların oksijensiz ortamda ısıl işlemle kömürleştirilmiş şeklidir. Mangal kömürü (13 - 18 % kuru) havasız veya oksijensiz ortamda 350 - 400 °C kadar ısıtılmasıyla kömürleşir. Halen bu tip kömür üretiminde sıkça uygulanan yöntemdir. Ancak genel olarak mangal kömürü değişik ağaç türlerinin yakılması ile elde edilen bir yakıt türüdür. En yaygın kullanım alanı ızgarada et pişirmek denilebilir. Meşe ağacından üretilen mangal kömürünün daha kaliteli olduğu inancı hakimdir.

Klasik mangal kömürleri halen en sağlıklı kömürdür. Mangal kömürü üretiminde fındık kabuklarının kullanılması geri dönüşümün sağlanması sonucu ekonomik anlamda fayda sağlayacağı gibi ağaç kullanımının azaltılması ile çevre dostu bir üretim gerçekleştirilmiş olacaktır.

Faaliyet alanı ve teknoloji belirlenirken yukarıda verilen kriterler hep birlikte değerlendirmeye tabi tutularak projeden maksimum fayda ve minimum zarar görmek üzere optimum saha seçimi yapılmıştır.

Bu sahanın seçimindeki en önemli etken faaliyet sonucu, tesiste meydana gelecek katı, sıvı ve gaz atıklar itibariyle işletmenin çevreye olumsuz bir etkisinin olmayacağı ve etki alanının faaliyet alanı ile sınırlı kalacaktır.

b) Projenin işakım şeması, kapasitesi, kapladığı alan, teknolojisi, çalışacak personel sayısı,

İş Akım Şeması: Fabrika sahasına getirilen fındık kabukları yanma/fırınlama elek ızgarası üzerine dökülecek fındık kabukları bu alanda yakılacak ve meydana gelen gazlar baca marifeti ile atmosfere verilecektir. Yanma fırınlama tezgahı üzerinde yanan fındık kabukları elek/ızgaradan yanma alanına düşmekte yanmış kabuklar bünyesindeki hidrojen ve CO gazlarından tamamen ayrılmasına kadar yanmaya devam etmekte ve bekleme odasında yavaş yavaş sönmektedir.

Tezgahtan ayrılmış ve yanma işlemi tamamlanmış fındık kabukları tazyikli su ile soğutulacaktır.

Dinlenme odasında bir hafta bekletilen mangal kömürü paketlenerek piyasaya sevk edilecektir.

Günümüz teknolojisinde ısı enerjisi üretimi sağlanırken elektrik enerjisi ve fosil yakıtlar tüketilmektedir. Bu yakıt türleri ekonomiye ve doğamıza kalıcı zararlar vermektedir. Fosil yakıt kullanımı ne kadar azaltılır ise sera gazlarının oluşmasının önüne geçilebilecektir. Üretim tamamen başta fındık kabuğu olmak üzere çekirdeklerden yararlanarak mangal kömürü üretimine imkan veren bir yöntem ve bu yöntemin uygulamasını sağlayan bir sistemdir. Bu sistemde ana depolara, silolar, kavurma ünitesi, kırma ünitesi, karıştırma ünitesi, presleme ünitesi ve fırınlama ünitesi ile malzeme akışını sağlayan bantlar ve taşıyıcılar yer almaktadır. Uygulanacak sistem aşağıda verilmektedir.

1- Özel eğimli yanma/fırınlama tezgahı

2- Tezgaha özel tasarlanmış açılı yapıda elek/ızgara 3- Yanma alanı

4- Baca sistemi

Şekil 1 Sistemin genel görünüşü

Kapasite: Fındık kabuğundan mangal kömürü üretimi için günde 95 ton fındık kabuğu piroliz işlemine tabii tutulacak 34,2 ton/gün mangal kömürü elde edilecektir. Yılda 300 iş günü çalışma yapılacaktır. Kapasite özeti Tablo 1 de verilmektedir.

Tablo 1. Tesiste Kullanılacak Hammadde ve Yardımcı Maddelerin Cinsi ve Miktarı*

HAMMADDE(ton/yıl) ÜRÜN(ton/yıl)

FINDIK KABUĞU 28500

MANGAL KÖMÜRÜ - 10260

*1 ton fındık kabuğunun yanması sonucu 0,36 ton fındık kabuğu mangal kömürü elde edilmektedir.

Teknolojisi: Dünya nüfusunun hızlı artışına ve gelişen teknolojiye paralel olarak enerjiye olan talep sürekli artmaktadır. Bununla birlikte fosil enerji kaynak rezervlerinin sınırlı ve yakın bir gelecekte tükenecek olması günümüzde alternatif enerji kaynaklarının daha verimli bir şekilde değerlendirilmesi mecburiyetini doğurmaktadır. Dünyada bir çok ülke, tükenebilir enerji kaynakları yerine yeni ve yenilenebilir enerji kaynaklarından daha fazla yararlanma yoluna gitmektedir. Yeni ve yenilenebilir enerji kaynakları başlıca; biyokütle, güneş, hidrolik, rüzgar, jeotermal, gel git, dalga enerjisi şeklinde sınıflandırılmakta olup bu enerji kaynaklarının büyük bir kısmı dünyada yaygın bir kullanım alanı bulmuştur. Gelişmiş ve gelişmekte olan ülkelerde kullanımı en yaygın olanlarından birisi de biyokütle'' nin sahip olduğu enerjidir. Biyokütle; her yerde yetiştirilebilmesi, çevre korunmasına katkısı, elektrik üretimi, kimyasal madde ve özellikle taşıt araçları için yakıt elde edilebilme özellikleri nedeni ile hem gelişmiş hem de gelişmekte olan ülkelerde büyük önem taşımaktadır. Bu enerji kaynağının sanayileşmiş ülkelerdeki birincil enerji tüketimindeki payı genel olarak %3 civarındadır. Gelişmekte olan ülkelerde odun ve tezek biçimindeki biyokütle enerjisinin enerji kaynakları arasındaki payı ise % 20-90 arasında değişmektedir. Biyokütle; 100 yıllık periyottan daha kısa sürede yenilenebilen karada ve suda yetişen bitkiler, hayvan atıkları, besin endüstrisi ve orman yan ürünleri ile kentsel atıkları içeren tüm organik madde olarak tanımlanmaktadır. Yenilenebilir ve geleneksel enerji kaynağı olarak biyokütlenin enerji değeri, 1995 yılı itibarıyla dünya enerji tüketiminin yaklaşık 8.3 katına eşittir.

Günümüzde dünya nüfusu bu değerin yaklaşık % 7' sini kullanmaktadır. Odun olarak biyokütlenin ocakta ya da basit bir sobada yakılması, büyük enerji kaybına neden olduğundan en etkin enerji dönüştürme sistemi olmamaktadır. Enerji dönüştürülmesinde dikkate alınması gereken en önemli faktörler ise şunlardır:

• enerjinin az masrafla dönüştürülmesi

• ekonomik olması

• yenilenebilir kaynaklara dayalı olması

• doğadaki dengeyi bozmaması

• su, hava ve çevre kirliliğine yol açmaması

Enerji dönüştürülmesinde kullanılan teknolojinin basit ve çabuk uygulanabilir olması, yeterince eğitilmiş personele ihtiyaç duyulmamasında önemli bir faktördür. Bu nedenlerle katı organik atıklardan bilhassa orman ve tarım atıklarından en basit şekilde enerji dönüşümü, onları direkt yakmakla mümkün olmaktadır. Bu şekilde yalnız hava kirliliğine yol açan enerji elde edilmiş olur. Böyle bir direk yakma sisteminde enerji dönüştüren ünitenin enerji tüketen merkezlere olan uzaklığı çok büyük ekonomik rol oynamaktadır. Ayrıca istenilen enerjinin devamlılığı da çok önemlidir. Büyük hacımda olan orman ve tarımsal ürünlerinin uzak yerlere taşınması kapsadıkları önemli miktarda su nedeniyle ekonomik değildir. Direkt yakmanın en büyük alternatifi ise piroliz veya gazlaştırmadır. Bu yöntemler sayesinde katı yakıttan sıvı ve gaz

yakıtlar üretilmektedir. Yüzyıllardan beri mangal kömürü de bu yöntemle üretilmiştir.

Biyokütlenin geride kül ve cüruftan başka bir şey bırakmayacak şekilde hava ile belirli bir basınç altında ısıtılması sonucu yanar nitelikte gaz üretilir. Üretilen bu gaz, hidrojen ve karbon monoksit yönünden zengin olduğundan kimya sanayiinde ana madde olarak ta kullanılabilmektedir.

Teknolojide, biyokütlenin en uygun şekilde kullanılabilmesi için onun bazı özelliklerinin bilinmesi gerekir. Bunlar; nem oranı (% olarak su miktarı), karbon/nitrojen oranı (C/N), kimyasal ve fiziksel özellikleridir.. Enerji dönüşümünde kullanılacak biyokütleler için bu değerlerin bilinmesi son derece önemli olmaktadır.

BİYOKÜTLENİN TERMAL PARÇALANMASI

Piroliz: Organik maddeler oksijensiz ortamda ısıtılırsa ortaya çıkan termal parçalanma sürecine piroliz adı verilir. Oksijensiz ortamda 500-600 C⁰’ ye kadar yapılan ısıtmada; gaz bileşenleri, uçucu yoğuşabilir maddeler, mangal kömürü ve kül açığa çıkar.

Mangal kömürü üretiminde kullanılacak fındık kabuğu atıktır. 02.04.2015 tarih ve 29314 sayılı Atık Yönetimi Yönetmeliği EK-4 Atık Listesine göre fındık kabuğu “Meyve, sebze, tahıl, yenilebilir yağlar, kakao, kahve, çay ve tütünün hazırlanmasından ve işlenmesinden; konserve üretiminden, maya ve maya özütü üretiminden, molas hazırlanması ve fermantasyonundan kaynaklanan atıklar- Başka bir şekilde tanımlanmamış atıklar” başlığı altında değerlendirilmektedir.

Tablo 2. Tesiste İşlenecek Atık Kodları

ATIK KODU Atık Açıklama Kullanılan Hammadde Adı

02 03 99 Başka bir şekilde tanımlanmamış atıklar Fındık Kabuğu,

Kapladığı Alan: NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok. No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazi üzerinde 360 m² lik kapalı binada fındık kabuklarından mangal kömürü üretimi yapılacaktır. Proje sahasına ait X-Y koordinatları Tablo 3’de verilmektedir.

Tablo 3. Koordinatlar

KOOR. SIRASI : SAĞA-YUKARI KOOR. SIRASI : ENLEM-BOYLAM

DATUM : ED-50 DATUM : WGS-84

TÜRÜ : UTM TÜRÜ : COĞRAFİK

D.O.M. :39 D.O.M. :-

ZON :37 ZON :-

ÖLÇEK FAK. :6 DERECELİK ÖLÇEK FAK. :-

344710 :4551086 344744:4551006 344728 :4550998 344712 :4550985 344663:4551015 344643:4551039 344638:4551060

41.09463118:37.15069361 41.09391741:37.15111845 41.09384233:37.15093006 41.09372223:37.15074292 41.09398296:37.15015219 41.09419522:37.14990811 41.09438333:37.14984330 Alan: 6012,31 m²

Tablo 4. Tesiste Kullanılacak Makine ve Teçhizat Listesi

EKİPMAN ADET

Yürüyen palet 2

Gırgırlı asansörlü palet 2

Dönen palet 2

Elek 2

Silo 1

Çuval ağız dikiş makinesi 3

Bantlı konveyör 3

Proje Bedeli: Tesis binası fındık kabuğu depolaması amacı önceki yıllarda inşaa edilmiş mevcut durumda olup faaliyet için makine ekipman montajı ile üretime geçilecektir. Arazi proje sahibine aittir.

Tablo 5. Proje bedeli

YATRIM MALİYETİ Bedeli(TL)

Makine ekipman 105000

TOPLAM 105000

Çalışan Personel Sayısı: Proje kapsamında işletmede çalışacak personel sayısı 1 adet usta, 4 adet işçi olmak üzere toplam 5 kişi olacaktır. Tesiste tek vardiya 300 iş günü (08:00 – 19:00) çalışma yapılacaktır.

c) Doğal kaynakların kullanımı (arazi kullanımı, su kullanımı, kullanılan enerji türü vb.),

Arazi Kullanımı: NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok. No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazi üzerinde mevcut 360 m² lik kapalı binada fındık kabuklarından mangal kömürü üretimi yapılacaktır. Alanın doğu, batı, kuzey ve güneyinde fındıklık araziler bulunmakta olup en yakın konut 260 m. mesafededir. Etki alanında nüfus yoğunluklu alan (yerleşim merkezi, okul, hastane, yurt, kreş, otel vb. hassas yerleşimler) bulunmamaktadır. En yakın yerleşim yeri Aydıntepe Mahallesidir ve sahaya 260 m (doğusunda) mesafededir. Proje sahasının hemen güneyinde Tahnal Deresi yer almaktadır. Proje kapsamında kullanılacak arazide içme suyu, kanalizasyon, sulama tesisi vb bulunmamaktadır.

Su Kullanımı: Çalışanların ihtiyaç duyduğu içme ve kullanma suyu OSKİ şebekesinden sağlanacaktır. Faaliyetin işletme aşamasında çalışacak personelin içme ve duş, tuvalet, lavabo gibi sosyal tesislerde ihtiyaç duyacağı günlük su miktarının kişi başına 213 lt/gün olacağı planlanmaktadır.

Üretim sırasında mangal kömürünü soğutma işlemi için ihtiyaç duyulacak su miktar 2 m³/gün olacaktır.

Enerji Kullanımı: İşletme aşamasında kurutma, pişirme gibi işlemler olamayacağı için yakma sistemine ihtiyaç duyulmayacak ve yakıt kullanılmayacaktır. Tesis elektrik enerjisini kullanan makine ve ekipmanlardan oluşmaktadır. İdari bölümde ısınma ihtiyacı klimalar ile sağlanacaktır. Elektrik şebekeden sağlanmaktadır.

ç) Atık miktarı (katı, sıvı, gaz ve benzeri) ve atıkların kimyasal, fiziksel ve biyolojik özellikleri,

İnşaat Aşaması: NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok. No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazi üzerinde mevcut 360 m² lik kapalı mevcut binada(fındık kabuğu depolanması amacı ile kullanılan) fındık kabuklarından mangal kömürü üretimi yapılacaktır. Bu nedenle inşaat aşaması incelenmemiştir.

İşletme Aşaması:

Katı Atıklar:

Evsel Nitelikli Katı Atık: Tesiste çalışacak personelin sosyal ihtiyaçları idari bina bünyesinde sağlanacaktır. Çalışacak 5 kişiden faaliyete başladıktan sonra organik atıklar (yemek artığı vs.) ile inorganik atıklar (kağıdı, naylon, cam, metal plastik, kompozit ambalajlar) meydana gelecektir.

Tablo 6. Katı atık miktar ve özellikleri (300 gün/yıl kabul edilmiştir)

Kaynak Hesap/Kabul Formül Sonuç

Katı atık 5 kişi

Atık miktarı:0,89 kg/gün.kişi*

0,89 kg/gün.kişi*kişi sayısı

=5*0,89=4,45 kg/gün

1335 kg/yıl

*Kaynak : TÜİK-2012 Belediye Atıksu İstatikleri

Ambalaj Atıkları: Tesiste ambalaj kağıdı, naylon, cam, metal plastik, kompozit gibi ambalaj atıkları meydana gelecektir. Katı atıkların ağırlıkça % sini, hacimce % 50’sini ambalaj atıkları oluşturmaktadır.

Tablo 7. Ambalaj atık miktar ve özellikleri (300 günü kabul edilmiştir)

Kaynak Hesap/Kabul Formül Sonuç

Ambalaj atığı Katı atık miktarının %20’si 0.2 x 4,45 kg/gün=0,89 kg/gün 267kg/yıl

*Kaynak: Ulusal Geri Dönüşüm Strateji Belgesi ve Eylem Planı (2014-2017)

Tesiste üretilen mangal kömürleri pazarlanması için polipropilen (PP) çuval ambalaj malzemeleri kullanılacaktır.

Tehlikeli Atıklar: İşletme aşamasında yapılacak bakım onarım çerçevesinde değiştirilecek makine yağları ve bu yağlar ile kontamine olmuş teneke, varil vs. malzemeler tehlikeli atık kategorisinde olup geçici olarak depolanacak ve lisanslı atık taşıma araçları ile lisanslı bertaraf tesislerine gönderilerek bertarafı sağlanacaktır. Gerek atık yağ gerekse de tehlikeli atık miktarları ile ilgili söz konusu tesisle ilgili herhangi bir standart bulunmamakla birlikte tesis bünyesinde oluşabilecek atık yağ miktarı ortalama 50 lt/yıl, çıkabilecek tehlikeli atık miktarı ise 10 kg/yıl kadardır.

Bitkisel Atık Yağ: Çalışacak personelin yemek hizmeti dışarıdan sağlanacak olup, tesis bünyesinde yemek pişirilmeyecektir. Yemek pişirilmesi durumunda meydana gelecek atık bitkisel yağlar için 06.06.2015 tarih ve 29378 sayılı Bitkisel Atık Yağların Kontrolü Yönetmeliği’nin bitkisel atık yağ üreticisinin/sahibinin yükümlülükleri yer aldığı 10 Maddesine uyulacaktır.

“Bitkisel atık yağ üreticisinin/sahibinin yükümlülükleri MADDE 10 – (1) Bitkisel atık yağ üreticileri;

a) Bitkisel atık yağları diğer atık madde ve çöplerden ayrı olarak biriktirmekle, b) Konutlar hariç olmak üzere;

1) Faaliyetleri sonucu oluşan bitkisel atık yağların biriktirilmesi için sızdırmaz, iç ve dış yüzeyleri korozyona dayanıklı toplama kaplarını kullanmakla,

2) Bitkisel atık yağları lisanslı taşıyıcılarla işleme tesislerine göndermekle, 3) Bitkisel atık yağ sevkiyatında ulusal atık taşıma formu kullanmakla yükümlüdürler.

(2) 5 inci maddenin (e) bendi kapsamındaki bitkisel atık yağ üreticileri, atık beyan formunu bir önceki yıla ait bilgileri içerecek şekilde her yıl Ocak ayı itibariyle başlamak üzere en geç Mart ayı sonuna kadar Bakanlıkça hazırlanan çevrimiçi uygulamalar kullanarak doldurmak, onaylamak, çıktısını almak ve beş yıl boyunca bir nüshasını saklamakla yükümlüdürler.”

Tıbbi Atıklar: İş Kanunu uyarınca; “Devamlı olarak en az 50 işçi çalıştıran işverenler, SSK’ nca sağlanan tedavi hizmetleri dışında kalan işçilerin sağlık durumunu ve alınması gereken iş sağlığı ve güvenliği önlemlerinin sağlanması, ilk yardım ve acil tedavi ile koruyucu sağlık hizmetlerini yürütmek üzere işyerindeki işçi sayısına ve işin tehlike derecesine göre bir veya daha fazla işyeri hekimi çalıştırmak ve bir işyeri sağlık birimi oluşturmakla yükümlü tutulmuştur.

Çalışan sayısının 50 işçinin altında kalması sebebi ile revir hizmeti verilmeyecektir.

Atık Pil ve Aküler: İşletme aşamasında çalışacak personelin kullanımı sonucu oluşacak atık pil miktarları ise;

Tablo 8. Atık pil miktarı

Kaynak Sayı Hesap/Kabul Sonuç

Çalışan personelin kullanımı 5 9 adet kişi/yıl pil tüketimi* 45 adet/yıl atık pil (0,54 kg/yıl)

*Kaynak:http://www.tap.org.tr/dunyadaki_pil_pazarina_gelen_bakis-89.html

*1 adet kalem pil 12 gr kabul edilmiştir.(http://www.pilsitesi.com/DURACELL-LR03-MN2400-Alkalin- AAA-ince-Kalem-Pil-2Li_1386.html#0)

Ömrünü Tamamlamış Lastik: İşletme aşamasında kullanılacak forklift, kamyon gibi araçların lastik değişimleri en yakın servis istasyonunda yapılacaktır. Hurda lastik meydana gelmeyecektir.

Sıvı Atıklar:

Evsel Atıksu; Tesisin işletilmesi için 5 personel çalışacak olup içme ve kullanma suyuna ihtiyacı olacaktır. Bu personelden kaynaklanacak atık su miktarı ise;

Tablo 9. Atıksu miktar ve özellikleri (300 günü kabul edilmiştir)

Kaynak Hesap/Kabul Formül Sonuç

Atıksu Su tüketimi:213 lt/gün

Deşarj edilen atıksu miktarı:163 lt/gün

Q hes .= 213 lt/gün* x 5 kişi =1,065 m³/gün Q atıksu =163 lt/gün* x 5 kişi =0,815 m³/gün

319,5 m³ /yıl 244,5 m³ /yıl Kaynak : TÜİK-2012 Belediye Atıksu İstatikleri

Emisyon: Tesisin işletme aşamasında fındık kabuklarının ısıl işlem görmesi için yanma fırınlama tezgahında kendi enerjisi ile yakılacaktır. Tesiste fındık kabuğunun yanması sonucu CO, NO, NO2, toz emisyonları meydana gelecektir.

Yanma Fırınlama Tezgahı Bacası: İşletmede toplam ısıl gücü 39,71 MW lık 2 adet yanma fırınlama ünitesi kullanılacaktır.

Tablo 10. Kullanılan yakıtlar

YAKIT TÜRÜ (linyit, taş kömürü, petrol koku, biyo kütle, fuel-oil, doğalgaz vb.)

TEMİN EDİLDİĞİ YER

PROGRAMLANAN YILLIK TÜKETİMİ

Kullanıldığı Üniteler

Fındık kabuğu Fındık fabrikaları 18240 ton/yıl Yanma Fırınlama ünitesi

Tablo 11. İmalatta Yakıt Kullanımı Olan Yakma Sistemlerine Ait Özellikler (Yanma-Havalandırma Bacası)

Baca Kazan Yakıt Tük. Yakıt Isıl

Gücü

Yanma Verimi

Baca yüksekliği No Cinsi Türü (kcal/kg) ton/yıl** kg/saat (MW) (%) (m)

01 Yanma Fırınlama ünitesi Fındık kabuğu 4500 9120 3800 19,855 90 3,5 02 Yanma Fırınlama ünitesi Fındık kabuğu 4500 9120 3800 19,855 90 3,5

03 Havalandırma Bacası - - - 3,5

04 Havalandırma Bacası - - 3,5

05 Havalandırma Bacası - - 3,5

06 Havalandırma Bacası - - 3,5

* Isıl Güç: kg/saat x kcal/kg x 4.18 kJ/kcal x h/3600 s = kW Isıl Güç: (3800x4500 x 4,18)/3600= 19855 kW

Tablo 12. Fındık Kabuğu Analiz Sonuçları*

Orjinal (% Ağırlıkça) Kuru (% Ağırlıkça)

Nem Uçucu madde Kül Sabit Karbon Uçucu madde Kül Sabit Karbon

11,97 64,73 1,52 21,77 73,54 1,73 24,73

Tablo 13. Fındık Kabuğu İçin Elementel Analiz Sonuçları*

% C % H % N % S % O

56,34 5,35 0,51 0,01 36,06

*Kaynakhttp://ukmk11.ogu.edu.tr/arsiv/ukmk10/koc-

pdfe%20%E7evrilmi%FE%20ekli/Tam%20Metinler/Tam%20Metin%202/U%F0ur%20%D6zveren-3.pdf

Gürültü: Tesisin işletilmesi sırasında gürültü soğuk hava depolarının motorlardan ve değer makinalardan kaynaklanacaktır. Tesis içindeki kullanılacak havalandırma makineler için ile ilgili 04.06.2010 tarih ve 27601 Çevresel Gürültünün Değerlendirilmesi ve Yönetimi Yönetmeliği’nin 15. Maddesi uyarınca (MADDE 15 – (1) Sanayi tesislerinde kullanılan alet, ekipman ve makinelerde 3/3/2009 tarihli ve 27158 sayılı Resmî Gazete’de yayımlanan Makina Emniyeti Yönetmeliğinde (2006/42/AT) belirtilen esaslar sağlanır. Sanayi tesislerinde kullanılan alet, ekipman ve makinelerin ses gücü seviyeleri ile ilgili düzenlemeleri Sanayi ve Ticaret Bakanlığının Teşkilat ve Görevleri Hakkında Kanun hükümleri uyarınca Sanayi ve Ticaret Bakanlığı yapar. Sanayi tesislerinde çalışanların kulak sağlık ve konforu açısından maruz kaldıkları gürültü ve titreşim seviyeleri için; 23/12/2003 tarihli ve 25325 sayılı Resmî Gazete’de yayımlanan Gürültü Yönetmeliği ile 23/12/2003 tarihli ve 25325 sayılı Resmî Gazete’de yayımlanan Titreşim Yönetmeliğinde belirtilen esaslar sağlanır.’ hükmüne göre gürültü çıkaran makine-ekipman için herhangi bir standart belirtilmemektedir.

Tesiste fanları çalıştıracak motor ünitelerinin yaklaşık ses gücü aşağıdaki formüllerle bulunur. Tesiste kullanılacak motorların farklı ses güçlerine sahiptir.

W=F*W_m

dB log 10

o

w W

L  W

W= makinenin yaklaşık ses gücü Wm=makinenin gücü

F= makinenin cinsine bağlı çevirme katsayısı (Elektrik motorları için F=1*10^-7)

Lw= Ses gücü düzeyi

W= makinenin yaklaşık ses gücü Wo=10^-12 watt

Kaynak: Çevresel Gürültünün Değerlendirilmesi ve Yönetimi A Tipi Sertifikaya Yönelik Eğitim Programı Seminer Notları, ODTÜ, 23-27 Ocak 2006

Tablo 13. Kullanılacak Makine ve Aletlere Ait Gürültü Seviyeleri,

Makine ve Aletler Ses gücü (KW)* Miktar(adet) Gürültü Seviyesi (dB) Lwt(dBA)

Motor

2,2 1 53,4**

62,43***

3 1 54,8

3,3 1 55,2

4 1 56,0

5 1 57,0

* Motor güçleri satıcı firmalardan temin edilmiştir.

** W=1*10^-7*2,2=2,2*10^-7 kW Lw=10*log(2,2*10^-7/10^-12)=53,4 dB

****LWT=10*log((1*10^(53,4/10)+ 1*10^(54,8/10)+ 1*10^(55,2/10)+ 1*10^(56/10)+ 1*10^(57/10))=62,43 dB

Faaliyetler sırasında oluşacak gürültü seviyelerini hesaplamada kullanılan formül, 29.01.1992 tarihinde yayınlanan “Akustik-Çevre Gürültüsünün Tanımlanması ve Ölçülmesi Kısım 2-Arazi Kullanımında Meydana Gelen Gürültülerle İlgili Verilerin Elde Edilmesi” TS 9798 Standardında 1.1.3. Bölümünde verilmiştir. Formülde “L

wi” gürültü düzeyini (dBA) göstermektedir.







n

i

Lwi

LWT

1

10

10 /

log 10

L

Wi

: Kaynak gürültü seviyeleri L

WT

: Toplam ses gücü düzeyi, dBA

Gürültünün r mesafedeki yayılımının hesaplanmasında; her gürültü kaynağının r mesafesine göre ayrı ayrı gürültü seviyeleri hesaplandıktan sonra, r mesafesindeki ortalama gürültü seviyeleri aşağıdaki şekilde hesaplanmıştır.

) 4 / log(

10 Q r² L

L_pi  _WT  

r : Kaynaktan uzaklık Q : Arazi indirgeme faktörü, 1

Tesis işletilirken kullanılan ekipmanların çalışma frekans aralığı 500-4000 Hz aralığında olduğundan, her bir noktanın ses basıncı düzeyi yaklaşık gürültü düzeyine eşit olacaktır.

Atmosferik emilmedeki gürültü hesaplanmasında; Atmosferin etkisiyle sesteki azalma kaynağın frekansına ve kaynaktan uzaklığa bağlıdır. Ortalama ses basınç seviyesindeki atmosferik rötuş nedeniyle meydana gelecek azalma ise aşağıdaki formülle hesaplanmaktadır.





 7 , 4 . 10

. f

. r /

* Hz 1000 ve 25 m için: αatm=7,4*10^-8*1000²*25/72=0,03

Aatm = Atmosferik rötuş ile ses basıncı düzeyindeki düşüş (dBA) f = İletilen sesin frekansı (500,1000,2000,4000)

r = Kaynaktan uzaklık (m)

 = Havanın bağıl nemi (% 72)

*TSE EN ISO 3744 Akustik-Gürültü Kaynaklarının Ses Gücü Seviyelerinin Ses Basıncı Kullanılarak Tayini Bir Yansıtma Düzlemi Boyunca Esas Olarak Serbest Bir Alan İçinde Uygulanan Mühendislik Metodu(Frekans Bant Verilerinden Ağılıklı Ses Basınç Seviyelerinin Hesaplanması-Ses Basınç Seviyesinin Hesaplanması)

İşletme Faaliyetleri Sırasında Oluşacak Net Ses Düzeyi; eşdeğer gürültü seviyesinin hesabı ise toplam ses basıncı düzeyinden atmosferik rötuşun çıkarılması ile bulunur.

L

= L

- A

Mesafe (m)

Atmosferik Yutuş (Aatm) Frekans (hz)

500 1000 2000 4000

5 0,00 0,01 0,02 0,08

10 0,00 0,01 0,04 0,17

15 0,00 0,02 0,06 0,25

20 0,01 0,02 0,08 0,34

25 0,01 0,03 0,11 0,42

50 0,01 0,05 0,21 0,85

İşletme sırasında gürültü çıkartacak makine ve ekipmanlar tuğla duvarlı bina içerisinde olacağından dolayı gürültü bina dışına azalarak çıkacaktır. Gürültü dalgaları bir yüzeye rastladığında enerjinin bir kısmı geri döner, bir kısmı yüzey içine nüfuz eder, bir kısmı da yüzey tarafından absorbe edilir. Tuğla için ses tutma katsayıları ve ses iletim kaybı değerleri (dB) aşağıda verilmektedir.

Tuğla Oktav Bant Merkez Frekansı (Hz)

125 250 500 1000 2000 4000 Katsayı () 0,05 0,04 0,03 0,03 0,02 0,01 Ses iletim kaybı dB* 13 14 15 15 17 20

* Ses iletim kaybı=10log(1/) Tuğla ile sağlanan gürültü denetimi*

Oktav Bant Merkez Frekansı (Hz)

500 1000 2000 4000

Bant basınç düzeyi (dB) 62,43

A-Ağırlıklama (dB) -3,2 0 1 1,2

A-Ağırlıklı Bant Düzeyi (dBA) 59,14 62,34 63,34 63,54

Gürültü kaybı (dB) -15 -21 -21 -25

Duvar ile etkisinde kalınan bant düzeyi (dBA) 44,14 41,34 42,34 38,54

 *Çevresel Gürültünün Değerlendirilmesi ve Yönetimi A Tipi Sertifikaya Yönelik Eğitim Programı, ODTÜ, 23-27 Ocak 2006

Tesis dışında oluşacak toplam ses basıncı değerleri Tablo 14’de grafiği ise Şekil 2’de verilmektedir.

Tablo 14. İşletme aşamasından kaynaklanacak gürültünün mesafeye göre değişimi

Mesafe (m)

Frekanslara Göre Gürültü Seviyesi (dBA) Toplam Ses Basıncı dBA (500 Hz) (1000 Hz) (2000 Hz) (4000 Hz)

44,23 41,43 42,43 38,63 48,14

5 22,26 19,45 20,42 16,50 26,14

10 16,24 13,43 14,38 10,39 20,11

15 12,72 9,90 10,84 6,78 16,57

20 10,22 7,40 8,32 4,20 14,05

25 8,28 5,43* 6,27 1,84 12,04

*25 m ve 1000 Hz için: Leq=(41,43+10*LOG(0,159/25^2))-0,03=5,43 dBA

Şekil 2. İşletme aşamasından kaynaklanacak gürültü düzeyinin kaynağa olan mesafeye göre değişimi

Yapılan gürültü modellemesi sonucunda bina içerisinde oluşan gürültü seviyesi bina dışına çıkarken değer kaybederek Yönetmelikte belirtilen değerlerin altında kalmaktadır. Tesise en yakın yerleşim yeri 260 m mesafede yer almakta olup kullanılacak makilerden kaynaklanacak gürültünün bina dışındaki değeri Çevresel Gürültünün Değerlendirilmesi ve Yönetimi Yönetmeliği’nde belirtilen değerin oldukça altındadır.

d) Kullanılan teknoloji ve malzemelerden kaynaklanabilecek kaza riski.

Tesisin işletilmesi sırasında olası yangın ve kazalara karşı yeterli noktalara yangın söndürücüler tesis edilecektir. Olası yangın ve kazalarda ne gibi işlemler yapılacağı ile ilgili EK- 7’ de örneği verilen acil müdahale planı oluşturularak buna göre düzenlemeler yapılacaktır. İşçi sağlığı ve iş güvenliği bakımından tesis içerisinde görünür yerlere uyarıcı ikaz levhaları konularak yeni alınacak personel çeşitli dönemlerde hizmet içi eğitim kurslarına tabii tutulacaktır.

Tesis bünyesinde gerek hammadde gerekse üretim ve ürün eldesi aşamalarında özel kimyasal nitelik içeren yanıcı, patlayıcı, radyoaktif ve toksik özellik taşıyan maddeler kullanılması söz konusu değildir.

Tesisin üretimi sırasında insan sağlığı açısından tehlike oluşturabilecek faaliyetler kapsamında prosesler de çalışan personel üretim işlemi esnasında, çeşitli makine-ekipmanları ve kimyasal maddelerin kullanımı sırasında, üretim sonrası maddelerin depolanması sırasında meydana gelmesi muhtemel iş kaza riski bulunmaktadır.

Üretim sırasında meydana gelmesi muhtemel iş kazalarının en aza indirilebilmesi için 29.12.2012 tarih ve 28512 sayılı İş Sağlığı Ve Güvenliği Hizmetleri Yönetmeliği hükümlerine uyulacaktır. Bu amaçla

Çalışanların hak ve yükümlülükleri

MADDE 8 – (1) Çalışanlar sağlık ve güvenliklerini etkileyebilecek tehlikeleri iş sağlığı ve güvenliği kuruluna, kurulun bulunmadığı işyerlerinde ise işverene bildirerek durumun tespit edilmesini ve gerekli tedbirlerin alınmasını talep edebilir.

(2) Çalışanlar ve temsilcileri, işyerinde yürütülecek iş sağlığı ve güvenliği hizmetlerinin amaç ve usulleri konusunda haberdar edilir ve elde edilen verilerin kullanılması hakkında bilgilendirilirler.

(3) Çalışanlar, işyerinde sağlıklı ve güvenli çalışma ortamının korunması ve geliştirilmesi için;

a) İşyeri hekimi, iş güvenliği uzmanı veya işveren tarafından verilen iş sağlığı ve güvenliğiyle ilgili mevzuata uygun talimatlara uyar.

b) İş sağlığı ve güvenliği hizmetlerini yerine getirmek üzere işveren tarafından görevlendirilen kişi veya OSGB’lerin yapacağı çalışmalarda işbirliği yapar.

c) İş sağlığı ve güvenliğine ilişkin çalışmalara, sağlık muayenelerine, bilgilendirme ve eğitim programlarına katılır.

ç) Makine, tesisat ve kişisel koruyucu donanımı verilen eğitim ve talimatlar doğrultusunda ve amacına uygun olarak kullanır.

d) Teftişe yetkili makam tarafından işyerinde tespit edilen noksanlık ve ilgili mevzuata aykırılıkların giderilmesi konusunda, işveren ve çalışan temsilcisi ile işbirliği yapar.

e) İşyerindeki makine, cihaz, araç, gereç, tesis ve binalarda sağlık ve güvenlik yönünden ciddi ve yakın bir tehlike ile karşılaştıklarında ve koruma tedbirlerinde bir eksiklik gördüklerinde, işverene veya çalışan temsilcisine derhal haber verir.”

Tesiste çalışan personelin yaptıkları işlere göre eğitimler verilecektir. Tesiste yangın söndürme tatbikatları belirli periyotlarla yapılacaktır. İş yerinde yapılan işler ve kullanılan makineler dikkate alınarak işyerinin gerekli yerlerinde uyarı levhaları asılacaktır.

Bu hususlarda 30.06.2012 tarihli 6331 Numaralı İş Sağlığı Güvenliği Kanuna, 11.10.2013 tarihli ve 28792 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren İş Güvenliği Uzmanlarının Görev, Yetki, Sorumluluk ve Eğitimleri Hakkında Yönetmelikte Değişiklik Yapılmasına Dair Yönetmeliğine, 18.06.2013 tarihli ve 28681 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren İşyerlerinde Acil Durumlar Hakkında Yönetmeliğine, 15.05.2013 tarihli ve 28648 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Çalışanların İş Sağlığı Ve Güvenliği Eğitimlerinin Usul Ve Esasları Hakkında Yönetmeliğine, 25.04.2013 tarih ve 28628 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğine, 29.12.2012 tarih ve 28512 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren İş Sağlığı ve Güvenliği Hizmetleri Yönetmeliği, 11.09.2013 tarih ve 28762 sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Sağlık ve Güvenlik İşaretleri Yönetmeliğine, 02.07.2013 tarih ve 28695 sayılı Kişisel Koruyucu Donanımların İşyerlerinde Kullanılması Hakkında Yönetmeliği gerekliliklerine uyulacak ve bu kapsamda aşağıda belirtilen önlemler alınacaktır.

İşçi sağlığı ve iş güvenliği bakımından tesis içerisinde görünür yerlere uyarıcı ikaz levhaları konularak personel çeşitli dönemlerde hizmet içi eğitim kurslarına tabii tutulacaktır.

Çevreyi ve işletme faaliyetlerini olumsuz etkileyebilecek kazalar ve acil durumlarda, ortaya çıkacak çevre etkilerinin önlenmesi için “Acil Durum İş Talimatları” ve “Olağanüstü Durum Planları” hazırlanacaktır. Olağanüstü Durum Planları tesiste gerektiğinde müracaat edilebilmesi için uygun yerlere asılacaktır. Acil müdahale planı şeması Şekil 3’de verilmektedir.

Şekil-3. Doğal Afet ve Kaza, Sabotaj ve Benzeri Durumlarda Uygulanacak Acil Müdahale Planı

İşçilerin ihtiyaçlarının karşılanması için kurulacak telsiz ve telefonla haberleşme imkânı sağlanacağından kaza sonucu oluşacak acil bir durumda en yakın sağlık kurumundan gerekli yardım istenebilecektir. İlk yardım müdahaleleri için tesiste bir ilk yardım dolabı bulundurulacaktır.

Tesiste sabotaj, patlama, doğal afet, kaza, yangın gibi bir durumda telefonlarla gerekli irtibatları kurması ve olası bir durumda yapması gereken ilk yardım müdahaleleri ve sivil savunma tedbir ve müdahale işlevleri hususunda gerekli eğitime sahip güvenlik görevlisi olacaktır.

Kaza ve yaralanmalara müdahale ve en yakın sağlık kuruluşuna nakli için gerekli araç gereç ve ekipmanlar hazır bulundurulacaktır. Proje kapsamında olası yangın durumunda Ünye Belediyesi tarafından hizmet verilecektir.

Tesis bünyesinde gerek hammadde gerekse üretim ve ürün eldesi aşamalarında özel kimyasal nitelik içeren yanıcı, patlayıcı, radyoaktif ve toksik özellik taşıyan maddelerin kullanılması söz konusu değildir.

Tesis 10.08.2005 tarih ve 25902 sayılı İşyeri Açma ve Çalışma Ruhsatlarına İlişkin Yönetmeliği’ne göre 2. sınıf kapsamında kalan (Yönetmelik EK-2 Liste 1.3- Odun kömürü imal yerleri, işletme olmasından dolayı Ünye Belediye Başkanlığı’ndan 2. sınıf İşyeri Açma ve Çalışma Ruhsatı alınacaktır.

2.Proje Yeri ve Etki Alanın Mevcut Çevresel Özellikleri

a) Mevcut arazi kullanımı ve kalitesi (tarım alanı, orman alanı, planlı alan, su yüzeyi ve benzeri)

NECATİ BALLI tarafından Ordu İli Ünye İlçesi Aydıntepe Mahallesi Ağcakese Sok.

No:22/1 üzerinde mülkiyeti şahsa ait olan 6012,31 m² arazi üzerinde mevcut 360 m² lik kapalı binada fındık kabuklarından mangal kömürü üretimi yapılacaktır. Alanın doğu, batı, kuzey ve güneyinde fındıklık araziler bulunmakta olup en yakın konut 260 m. mesafededir. Etki alanında nüfus yoğunluklu alan (yerleşim merkezi, okul, hastane, yurt, kreş, otel vb. hassas yerleşimler) bulunmamaktadır. En yakın yerleşim yeri Aydıntepe Mahallesidir ve sahaya 260 m (doğusunda) mesafededir. Proje sahasının hemen güneyinde Tahnal Deresi yer almaktadır. Proje kapsamında kullanılacak arazide içme suyu, kanalizasyon, sulama tesisi vb bulunmamaktadır.

Tablo 15. Proje sahasına uzaklıklar.

ÜniteEn yakın konut mesafesi (metre)

En yakın mahalle mesafesi (m)

Varsa Okul, Yurt, Hastane mesafesi

(m) (Nüfus

Yoğunluklu Alan)

100 metrelik mesafe içinde bulunan konut sayısı

Diğer önemli coğrafik yapı, özel durum (değirmen, balık çiftliği, tarihi yapı, taş ocağı, kum çakıl ocağı, heyelanlı saha, katı atık depo sahası, içme suyu kaynağı vb.)

Tesis 260 260 Okul-1500 - -

Faaliyet alanı düzlük bir saha olup çevresinde köprü, baraj, elektrik nakil hattı, tarihi eser, turistik tesis vb. yapılar bulunmamaktadır. Proje alanında ya da çevresinde projeden etkilenebilecek önemli yüksek kalitede yüzey suyu, balıkçılık, turizm gibi kaynaklar tespit edilmemiştir.

Proje yeri mülga Çevre ve Orman Bakanlığı, Çevresel Etki Değerlendirilmesi ve Planlama Genel Müdürlüğü Ordu-Trabzon-Rize-Giresun-Gümüşhane-Artvin Planlama Bölgesi 1/100.000 Ölçekli Çevre Düzeni Planı dahilindedir. Plan Hükümleri Notları aşağıdaki yer almakta olup her aşamada plan hükümlerine uyulacaktır. Tesis alanı içine alan Çevre Düzen Planı EK-3’de verilmektedir.

6.7 TARIM ALANLARI

6.7.1 Bu planda yer alan tarım alanları “Tarım Arazisi” ve “Bölgeye Özel Ürün Alanı” olarak gösterilmiş olup 5403 sayılı kanun ve ilgili yönetmeliğinde tanımlanan “Tarım Arazileri Sınıflarına”

ayrılmamıştır.

6.7.2 Tarım alanlarında ifraz işlemleri 5403 sayılı Kanun ve bu Kanuna istinaden yayımlanmış yönetmelik, tüzük hükümleri uyarınca yapılır.

6.7.3 Tarım arazileri ile fiilen sulanan veya sulama projeleri ilgili kuruluşlar tarafından hazırlanmış ve yatırım programına alınmış / alınacak tarım topraklarının tarımsal üretim amaçlı korunması esastır.

6.7.4 Planda tarım arazisi olarak gösterilmiş alanlarda mera tescilli alanlar bulunması durumunda 6.11 maddesi hükümleri doğrultusunda uygulama yapılır. Mera olarak gösterilmiş alanlarda

tarım arazisi bulunması durumunda da tarım alanlarına ilişkin hükümler uygulanır.

6.7.5 Bu planın onayından sonra yapılacak olan alt ölçekli planlarda, 5403 sayılı “Toprak Koruma ve Arazi Kullanımı Kanunu” gereği, 1380 sayılı “Su Ürünleri Kanunu ve Yönetmeliği” hükümleri gereği ve 4342 sayılı “Mera Kanunu” gereği ilgili Tarım İl Müdürlükleri‟ nin görüşü alınacaktır.

6.7.6 İçme ve kullanma suyu temin edilen kıta içi yüzeysel su kaynaklarının bulunduğu havzalarda, mutlak ve kısa mesafeli koruma kuşağında gerçekleştirilen tarımsal faaliyetlerde organik tarımın özendirilmesi esastır.

6.7.7 Tarımsal amaçlı yapılar kullanım amacı dışında kullanılamaz ve dönüştürülemez.

6.7.8 Silo, samanlık, depo gibi yapıların yüksekliği ihtiyaç doğrultusunda belirlenir.

6.7.9 5403 sayılı Toprak Koruma ve Arazi Kullanımı Kanununda dikili, özel ürün, fiilen sulanan veya sulama projesi kapsamında kalan tarım arazilerinde 3194 sayılı İmar Kanununun 27.maddesi kapsamında kalan hayvancılık amaçlı yapılar hariç, hayvancılık tesisi yapılmasına izin verilmez.

6.7.10 5403 sayılı Toprak Koruma ve Arazi Kullanımı Kanununun Geçici 1. ve Geçici 4. maddeleri kapsamına giren arazilerde marjinal tarım arazileri hükümleri geçerlidir.

6.7.11 Bu planın onayından önce yürürlükteki mevzuat uyarınca inşaat ruhsatı veya yapı kullanma izni verilmiş olan tarımsal amaçlı yapılara ilişkin haklar saklıdır.

6.7.12 Tarım alanlarında yapılacak tarımsal amaçlı yapılar bu plan ile verilmiş olan yapılanma koşullarını aşılmamak kaydıyla, 3194 sayılı İmar Kanunu “Plansız Alanlar Yönetmeliği” nin 6.Bölüm‟ünde belirtilen esaslara uyulur.

6.7.13 Tarım arazileri sınıflaması, Tarım ve Köyişleri Bakanlığı'nca yapılacak/yaptırılacaktır. Tarımsal nitelikli alanlarda, belirlenmiş/ belirlenecek tarım arazileri sınıflamalarına göre tarımsal amaçlı yapılaşmalar aşağıda belirlenen koşullara göre gerçekleştirilecektir.

6.7.13.1 Mutlak Tarım Arazileri

Bu alanlarda; tarımsal amaçlı yapılar yapılabilir. Çiftçinin barınabileceği yapı emsale dahi olup, inşaat alanı 75 m2‟yi geçemez. E(Emsal) = 0,10‟dur.

Örtü altı tarımın yapıldığı, fiilen sulanan veya ilgili kurum ve kuruluşlarca sulama projesi kapsamında olan mutlak tarım arazilerinde 3194 sayılı İmar Kanununun 27.maddesi kapsamında kalan hayvancılık amaçlı yapılar hariç, hayvancılık tesisi yapılmasına izin verilmez.

Bu alanlarda örtü altı tarım yapılması durumunda sera yapıları emsale dahil değildir.

Bir parsel üzerinde müştemilat ve tarımsal amaçlı yapılar hariç birden fazla yapı yapılamaz.

Müştemilat binaları inşaat alanına dahildir.

6.7.13.2 Özel Ürün Arazileri

Bu alanlarda, 3194 sayılı İmar Kanununun 27.maddesi kapsamında kalan hayvancılık amaçlı yapılar hariç hayvancılık amaçlı yatırım yapılmasına izin verilmez. Çiftçinin barınabileceği yapı emsale dahil olup inşaat alanı 150 m2‟yi geçemez, Tarımsal amaçlı yapılar için E(Emsal) = 0,05‟dur.

Bu alanlarda örtü altı tarım yapılması durumunda sera yapıları emsale dahil değildir.

Bir parsel üzerinde müştemilat ve tarımsal amaçlı yapılar hariç birden fazla yapı yapılamaz.

Müştemilat binaları inşaat alanına dahildir.

6.7.13.3 Dikili Tarım Arazileri

Bu alanlarda; 6.8.13.2 maddesindeki koşullar geçerlidir.

6.7.13.4 Marjinal Tarım Arazileri

Marjinal tarım arazilerinde, tarımsal amaçlı yapılar yapılabilir. Tarımsal amaçlı yapılar için E(Emsal)

= 0.30‟dur.

Çiftçinin barınabileceği yapının inşaat alanı 150 m2‟yi geçemez. Bu yapılar, tarımsal amaçlı yapılar için belirlenmiş emsale dahildir.

Örtü altı tarımın yapıldığı, fiilen sulanan veya ilgili kurum ve kuruluşlarca sulama projesi kapsamında olan marjinal tarım arazilerinde 3194 sayılı İmar Kanununun 27.maddesi kapsamında kalan hayvancılık amaçlı yapılar hariç, hayvancılık tesisi yapılmasına izin verilmez.

Bu alanlarda örtü altı tarım yapılması durumunda sera yapıları emsale dahil değildir.”

Bir parsel üzerinde müştemilat ve tarımsal amaçlı yapılar hariç birden fazla yapı yapılamaz.

Müştemilat binaları inşaat alanına dahildir.

6.7.13.5 “Tarımı Geliştirme Amaçlı Özel Proje Alanı”nda ise yukarıda belirtilen tarım ve hayvancılık amaçlı yapıların emsali %50 artırılabilir.

Bölgede arazi yapısının dağlık ve engebeli olması nedeniyle tarım yapılabilecek saha daha çok fındıklık şeklinde yapılmaktadır. Proje yeri ve çevresinde projeden etkilenebilecek ve gelecek için planlanan arazi kullanımı mevcut arazi yapısının arızalı ve engebeli oluşu nedeniyle beklenmemektedir. Su kaynakları olarak bölgede içme-kullanma suyu olarak değerlendirilen ve faaliyetten olumsuz etkilenmesi beklenen dere veya göl mevcut değildir.

Proje alanında yada çevresinde yapılan saha çalışmalarında projeden etkilenebilecek önemli yüksek kalitede yer altı suyu, yüzey suyu, tarım, balıkçılık, turizm gibi kaynaklar tespit edilmemiştir.

Çalışma alanının bulunduğu Karadeniz Bölgesi Pontit Dağ Oluşumu Kuşağı ile şekillenmiştir. Batı Pontitler daha çok Kretase, Eosen yaşlı fliş türünden çakıllar, ofiyolitler, volkanik kayalar ve daha yaşlı metamorfiklerle temsil edilir. Buna karşılık doğu pontitler yaşları jura- eosen arasında değişen volkaniklerden oluşmuşlardır. Bu kayaçlar Karadeniz’e çökelen kırıntılı çökeltilerin kaynağını oluşturur. Karadeniz’in dağlık olması ve bölgenin coğrafi konumu nedeniyle çok yağış alması, egemen akarsuların Karadeniz’e önemli ölçüde kırıntılı malzeme taşımasına neden olmuştur. Bu kırıntılar kanyonlar yoluyla derin kesimlere, kıyı boyu akıntıları ile de kıyıya paralel olarak uzanırlar. Bölge stratigrafik olarak Üst Kretase volkanik seri ile kısmen de Üst Kretase sedimanter serisi ile temsil edilir. Üst kretase volkanikleri; andezit, bazalt, tüffit ve aglomera oluşumludur. Sedimanter seri ise; az tabakalı masif kireçtaşı ve yer yer türbidit sekanslarından oluşan fliş fasiyesi görünümlüdür. Flişler çoğunlukla kiltaşı–kumtaşı-konglomera ardışımlıdır. Alüvyon şeridi kuaterner yaşlı az çakıllı siltli denizel kum niteliğindedir.

Tesisin bulunduğu alan Tersiyer-Eosen seri Tekkeköy Formasyonu Çaybaşı Üyesi içinde yer almakta olup jeoloji haritası EK-2’ de verilmektedir.

Tekkeköy Formasyonu (Tet): Formasyon İkizce, Çaybaşı, Tekkiraz, Kumru arasında uzanan hattın güneyinde, Akkuş ilçesi dolaylarında oldukça geniş bir alanda yüzeylenir. İlk defa Yoldaş ve diğerleri(1985) tarafından adlandırılmıştır. Aglomera, tüfit, andezitik-bazaltik lavdan oluşur. Birimin tabanında, bu seviyeler ile kumtaşı, silttaşı, kiltaşı ardalanmalı olarak izlenir.

Kumtaşı, silttaşı, çamurtaşı düzeyleri Çaybaşı üyei(Tetç), seyrek kumtaşı, tüf, lav ara düzeyli aglomera seviyeleri Asarcık üyesi(Teta) adı verilerek tanıtılmıştır. Formasyonun tabanında aglomeralar ve tüfitlerle ara düzeyli olarak gözlenen kumtaşı ve silttaşı gri, sarımsı gri renklidir.

Kumtaşı orta-kalın tabakalı, küresel ayrışmalı, makro ve mikro fosilli, karbonat çimento ile tutturulmuştur. Silttaşı ise ince-orta tabakalıdır.

Formasyonun egemen litolojisi olan aglomeralar, inceleme alanı güneyinde çok geniş alanlarda yayılım gösterir. Aglomeralar, koyu yeşil, koyu gri, kahve renkli, tabakalanmasız, masif görünümlü, çok çatlaklı, eklemlidir. Elemanları andezit, bazalt çakıl ve blokları olup,hamuru tüfit ve volkanik malzemedir. Tüfit ve volkanik malzeme, çoğunlukla bozunmuş ve dağılgandır.

Aglomeralar içinde yer alan çakıl ve blokların petrografik incelenmesinde bunların, hornblend biyotit andezit, hyalo bazalt, olivin bazalt ve proksen andezit olduğu görülmüştür(Keskin ve diğerleri,1998).

Tekkeköy formasyonu, Akveren formasyonu üzerinde uyumsuz olarak yer alır(şekil-4).

Kumru formasyonu ile dereceli geçişlidir. Keskin ve diğerleri(1998)’ne göre yaşı Orta-Üst Eosen(Lütesiyen-Priyaboniyen)’dir. (Bknz.EK-2).

Ordu ili Ünye İlçesi ve yakın civarı T.C. Bayındırlık ve İskan Bakanlığı Deprem Araştırma Dairesi Başkanlığı’nca yayımlanan ve 5 bölgeye ayrılan “Türkiye Deprem Haritası’ ndaki konumlara göre 3. Derece Deprem Bölgesi kuşağında yer almakta olduğundan deprem yönünden tehlikeli bir alan içerisinde yer almamaktadır. Proje sahasının bulunduğu saha ve çevresinde heyelan veya su baskını gibi doğal afetler meydana gelmemiştir. Proje sahası üzerinde zemin problemi tespit edilmemiş yamaç molozu üzerinde toprak örtü tabakası gözlemlenmiş olup alanda akma veya kaymalara rastlanılmamıştır. (EK-2).

b) EK-5’deki Duyarlı Yöreler Listesi dikkate alınarak korunması gereken alanlar Proje yeri Grid Kareleme Sistemine (Türkiye Haritası Kareleme Sistemi (P.H.Davis)) göre A6 karesinde yer almaktadır (Bknz Şekil 4). Flora bölümündeki bitki türlerinin belirlenmesinde TÜBİTAK Türkiye Bitkileri Veri Servisi (TUBİVES) kullanılmıştır. Yine proje etki alanındaki türlerle ilgili gözlem ve arazi çalışmaları ile literatür taramaları da kullanılmıştır.

Fitocoğrafik Bölge: Bölgede 77 familya, 269 cins, 457 tür flora, 21 familya, 41 cins, 54 tür endemik flora bulunmaktadır. Doğu Karadeniz Bölgesi Avrupa – Sibirya Flora Bölgesi’nin merkezinde yer alması ve geçiş bölgesi karakteri göstermemesi sebebi ile Akdeniz (Doğu Karadeniz de dahil olmak üzere) ve İran–Turan flora bölgesinin türleri nadiren gözlenmektedir.

(Bknz Şekil 5)

Şekil 4. Türkiye Haritası Kareleme Sistemi (P.H.Davis)

Vejetasyon: Doğal bitki örtüsü, iklim özellikleri ve yükseltilere göre değişir. İklim koşullarında olduğu gibi doğal bitki örtüsünün dağılışında da ilin iki kesimi arasında farklar vardır. Bol yağış alan kuzey kesimde bitki örtüsü zengindir. Bu kesimde 800 m. Yüksekliğe kadar fındık ve meyve ağaçları ile genellikle yapraklarını döken ağaçlar yer almaktadır. Bu arada kızılağaç, akçaağaç, katın, gürgen, meşe, ıhlamur ve kestane gibi ağaçlar bulunmaktadır. 800–

1200 m. yükseklik arasında iğneli ağaçlardan sarıçam, ladin, dişbudak, köknar ve meşe gibi ağaçlara rastlanır. 2000 m.’den yukarıda genellikle Alpin nebatları görülür.

Yazında yeşilliğini koruyabilen bu bölgenin yaylacılık ve hayvancılıkta önemli yeri vardır.

Boylu orman ağaçlarının arasında genellikle orman gülü, çalı çiçeği, ılgın, karayemiş, defne, şimşir gibi çalı formlu bitkiler bulunur. Toprak üstü florası ise sürünücü, otsu ve soğanlı bitkiler ile mantarlardan oluşur. Bunların başlıcaları; böğürtlen, şerbetçi otu, çeşitli çayır otları, eğrelti otu, çuha çiçeği, düğün çiçeği, yabani çilek, basur otu, ısırgan, kuzu kulağı, geven, kekik, nane, çeşitli yosunlar, kardelen, zambak, sahlep, sıklamen ve mantarlar dır. İç bölgeler de ise karasal iklimin etkili olduğu step bitkileri bulunmaktadır. Ordu İli dahilindeki mevcut ormanların üst tabakasını oluşturan ağaç türleri şunlardır: Doğu ladini (Picea orientalis), Sarıçam (Pinus sylvestris), Göknar

(Abies nordmanniana), Kayın (Fagus orientalis), Kızılağaç (Alnus glutinosa), Kestane (Castanea sativa), Gürgen (Carpinus betulus), Akçaağaç (Acer platanoides), Dişbudak (Fraxinus excelsior), Ihlamur (Tilia rubra), Saplı Meşe (Quercus robur), Titrek kavak (Populus tremula), Kara kavak (Populus nigra), Doğu Çınarı (Platanus orientalis)

Bölge genelinde mevcut ormanların alt tabakasını teşkil eden ağaççık, odunsu ve otsu bitkiler şunlardır, Adi porsuk (Taxus baccata), Bodur ardıç (Juniperus communis), Y.fındık (Corylus avellena), Mor çiçekli orman gülü (Rhododendron ponticum), Sarı çiçekli orman gülü (Rhododendron luteum), Ayı üzümü (Vaccinium arctostaphylos), Karayemiş (Laurocerasus officinalis), Üvez (Sorbus torminalis), Mürver (Sambucus nigra), Çoban püskülü (Ilex colchica), Böğürtlen (Rubus platyphyllos), Ahududu (Rubus idaeus), Eğrelti (Blechnum spicant

Şekil 5.Türkiye’nin fitocoğrafik bölgeleri.

Şekil 6. Doğal vejetasyon haritası

Listeleme çalışmaları yapılırken gerek faaliyet alanı gerekse de yakın bölgedeki flora türleri dikkate alınarak hazırlanmış olup gözlemlenen ve araştırılan flora türleri Tablo 16’ da verilmektedir. Bölgede bulunması muhtemel sürüngen, memeli türleri Tablo 17’ de kuş türleri Tablo 18’ de verilmektedir.

Tesis yeri
