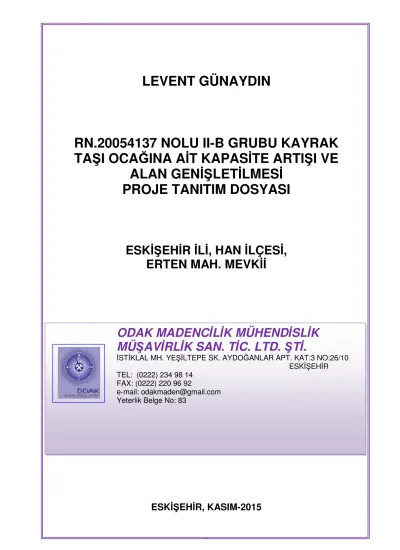

LEVENT GÜNAYDIN

RN.20054137 NOLU II-B GRUBU KAYRAK TAŞI OCAĞINA AİT KAPASİTE ARTIŞI VE

ALAN GENİŞLETİLMESİ PROJE TANITIM DOSYASI

ESKİŞEHİR İLİ, HAN İLÇESİ, ERTEN MAH. MEVKİİ

ESKİŞEHİR, KASIM-2015

ODAK MADENCİLİK MÜHENDİSLİK MÜŞAVİRLİK SAN. TİC. LTD. ŞTİ.

İSTİKLAL MH. YEŞİLTEPE SK. AYDOĞANLAR APT. KAT:3 NO:26/10 ESKİŞEHİR TEL: (0222) 234 98 14

FAX: (0222) 220 96 92

e-mail: odakmaden@gmail.com Yeterlik Belge No: 83

PROJE SAHİBİNİN ADI: LEVENT GÜNAYDIN

ADRESİ: OSMANGAZİ MAH. ÇETİNAY SOK. NO:2 İÇKAPI NO:1

ODUNPAZARI/ ESKİŞEHİR

TELEFON, GSM VE FAKS NUMARASI:

Tel: 0 222 233 06 94 GSM: 0 534 214 28 64 FAKS: 0 222 234 98 14

E-POSTA: odakmaden@gmail.com

PROJENİN ADI: RN.20054137 NOLU II-B GRUBU KAYRAK TAŞI OCAĞINA AİT KAPASİTE ARTIŞI VE ALAN GENİŞLETİLMESİ PROJE TANITIM DOSYASI

PROJE BEDELİ: 500.000 TL

PROJE İÇİN SEÇİLEN YERİN AÇIK ADRESİ

(İLİ, İLÇESİ, MEVKİİ): ESKİŞEHİR İLİ, HAN İLÇESİ, ERTEN MAH. MEVKİİ

PROJENİN ÇED

YÖNETMELİĞİ

KAPSAMINDA YERİ (Sektör, Alt Sektör):

25.11.2014 Tarih ve 29186 sayılı R.G.’ de yayımlanarak yürürlüğe giren ÇED Yönetmeliği

Madde 15

b) Kapsam dışı değerlendirilen projelere ilişkin kapasite artırımı ve/veya genişletilmesinin planlanması halinde, mevcut proje kapasitesi ve kapasite artışları toplamı ile birlikte projenin yeni kapasitesi ek-2 listesinde belirtilen projeler

EK-2 Listesi;

49- Madencilik projeleri:

a) Madenlerin çıkarılması, (Ek-1 listesinde yer almayanlar)

PROJENİN NACE

KODU: 08.11.05- Dolomit ve kayağan taşı (arduvaz / kayraktaşı) ocakçılığı

RAPORUNU HAZIRLAYAN

ÇALIŞMA GRUBUNUN/

KURULUŞUN ADI:

ADRESİ:

TELEFON VE FAKS NUMARALARI:

ODAK MAD. MÜŞ. MÜH. İNŞ. TAAH. BİLG. YAZ. DON. SAN.

VE TİC. LTD. ŞTİ.

İSTİKLAL MH. YEŞİLTEPE SK. AYDOĞANLAR APT. KAT:3 NO:26/10 - ESKİŞEHİR

Tel : 0 222 234 98 14 Faks: 0 222 233 06 94

PROJE TANITIM

DOSYANIN SUNUM

TARİHİ: KASIM, 2015

2 2

İÇİNDEKİLER LİSTESİ

Sayfa No ĐÇĐNDEKĐLER LĐSTESĐ ... 2 PROJENĐN TEKNĐK OLMAYAN ÖZETĐ ... 5 1.PROJENĐN ÖZELLĐKLERĐ: ... 7 a) Projenin ve yerin alternatifleri (proje teknolojisinin ve proje alanının seçilme nedenleri)7 b) Projenin iş akım şeması, kapasitesi, kapladığı alan, teknolojisi, çalışacak personel sayısı,8 c) Doğal kaynakların kullanımı (arazi kullanımı, su kullanımı, kullanılan enerji türü vb.)11 ç) Atık miktarı ( katı, sıvı, gaz ve benzeri) ve atıkların kimyasal, fiziksel ve biyolojik

özellikleri,... 14 d) Kullanılan teknoloji ve malzemelerden kaynaklanabilecek kaza riski ... 30 2. PROJE YERĐ VE ETKĐ ALANININ MEVCUT ÇEVRESEL ÖZELLĐKLERĐ ... 31

a) Mevcut arazi kullanımı ve kalitesi (tarım alanı, orman alanı, planlı alan, su yüzeyi ve benzeri) ... 31 b) EK-5’ deki Duyarlı Yöreler Listesi dikkate alınarak korunması gereken alanlar ... 31 3. PROJENĐN ĐNŞAAT VE ĐŞLETME AŞAMASINDA ÇEVRESEL ETKĐLERĐ VE

ALINACAK ÖNLEMLER ... 38 Notlar ve Kaynaklar: ... 41 Ekler: ... 42

Tablo Listesi

Sayfa No

Tablo 1. Üretim Çalışmalarıyla Đlgili Veriler: ... 8

Tablo 2. Ruhsat Alanı Koordinatları: ... 9

Tablo 3. Mevcut Çalışma Alanı Koordinatları ... 9

Tablo 4. ÇED Alanı Koordinatları ... 9

Tablo 5. Pasa Alanı Koordinatları ... 10

Tablo 6. Örtü Toprağı Alanı Koordinatları... 10

Tablo 7. Makine ve Ekipman Listesi ... 10

Tablo 8. Kullanılacak Đş Makinalarının Gücü (Hp) ... 16

Tablo 9. Diesel Araçlardan Yayılan Kirlenmenin Yayın faktörleri (gr/lt) ... 17

Tablo 10. Kütlesel Debiler ... 17

Tablo 11. Toz hesaplamalarında kullanılacak emisyon faktörleri ... 17

Tablo 12. Etkin Baca Yüksekliğine Göre F, f, G, g Parametrelerinin Belirlenmesi ... 18

Tablo 13. Yayılma Sınıflarının Tespiti Şeması ... 18

Tablo 14. Rüzgar Hızlan Tespiti... 19

Tablo 15. Yayılma Sınıfları ... 19

Tablo 16. Yayılma Sınıflan Ve Uh Değerleri ... 19

Tablo 17. Örtü Toprağının yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı ... 20

Tablo 18. Pasanın yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı ... 21

Tablo 19. Malzemenin yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı ... 22

Tablo 20. Üretim Faaliyetleri Toz Modellemesi ... 23

Tablo 21. Havada Asılı Partiküllerin Dağılımı (µg/m³ ) ... 23

Tablo 22. Çöken Partiküllerin Dağılımı (mg/m²-saat) ... 24

Tablo 23. Uyulması gereken uzun ve kısa vadeli sınır değerler ... 25

Tablo 24. Teçhizat Tipi ve Bunların Net Güç Seviyesine Uygun Olarak Tanımlanan Ses Gücü Seviyeleri ... 27

Tablo 25. Proje Alanında Kullanılan Makine- Ekipmanların Motor Güçleri ... 27

Tablo 26. Proje Alanı ve Ocak Alanında Muhtemel Gürültü Kaynaklan Ve Gürültü Düzeyleri ... 28

Tablo 27. Proje Alanında Gürültü Kaynaklarının Mesafelere Göre Lgündüz Seviyesi ... 28

Tablo 28 Bölgede hâkim yayılım gösteren sistem ve alt sistem öğeleri ... 35

Tablo 29. Çalışma Alanı ve Çevresinin Omurgasız Hayvanlar (Invertebrata) Listesi ... 36

Tablo 30. Çalışma Alanı ve Çevresinin Omurgalı Hayvanlar (Vertebrata) Listesi ... 36

4 4

Şekil Listesi

Sayfa No

Şekil 1. Đş Akım Şeması ... 8

Şekil 2. Ocak faaliyetleri sonucu havada asılı kalan partiküllerin mesafeye göre dağılım grafiği ... 24

Şekil 3. Ocak faaliyetleri sonucu çöken partiküllerin mesafeye göre dağılım grafiği ... 25

Şekil 4. Eskişehir Đli rüzgar hızları dağılımı ... 26

Şekil 5. Eskişehir Đli rüzgarın esme sayıları toplamı dağılımı ... 26

PROJENİN TEKNİK OLMAYAN ÖZETİ

Yapılması planlanan faaliyet, 25.11.2014 Tarih ve 29186 Sayılı Resmi Gazetede yayımlanarak yürürlüğe giren ‘’Çevresel Etki Değerlendirmesi Yönetmeliği, Madde 15 b) Kapsam dışı değerlendirilen projelere ilişkin kapasite artırımı ve/veya genişletilmesinin planlanması halinde, mevcut proje kapasitesi ve kapasite artışları toplamı ile birlikte projenin yeni kapasitesi ek-2 listesinde belirtilen projeler ve Seçme Eleme Kriterleri Uygulanacak Projeler (EK-II) Listesi, 49- Madencilik projeleri: a) Madenlerin çıkarılması, (Ek-1 listesinde yer almayanlar) kapsamındadır.

Proje sahibi; Levent GÜNAYDIN’ dır.

Proje alanı; Eskişehir İli, Han İlçesi, Erten Mah. civarında 1/25.000 ölçekli J25 C1 paftasında yer almaktadır.

Enerji ve Tabii Kaynaklar Bakanlığı Maden İşleri Genel Müdürlüğü’nden alınan RN.20054137 Ruhsat ve ER.3067562 Erişim Nolu sahaya ait İşletme Ruhsatı Ek-2.1 de verilmiştir.

Proje sahibine ait, saha hakkında 15.07.2005 Tarih ve 6950-887-2363 Sayılı yazı ile Müdürlüğünüzce 85,78 hektarlık ruhsatlı sahanın 11,56 hektarlık alanı için ÇED kapsam dışı kararı verilmiştir. ÇED Kapsam Dışı Görüş Yazısı Ek-214 de verilmiştir.

Mevcut durumda 11,56 hektarlık çalışma alanında 3.500 m³/yıl üretim yapılırken yeni belirlenen ruhsat alanı içerisinde 13,09 hektar daha ilave edilerek yapılan rezerv tespit çalışmaları ve artan piyasa talepleri doğrultusunda toplam 24,65 hektarlık çalışma alanında üretim kapasitesi 60.000 ton/yıl (27.272,72 m³/yıl) olarak çalışma gerçekleştirilecektir.

ÇED alanı, tarım alanlarından oluşmaktadır (Bknz. Orman Mesçere Haritası Ek- 2.5).

Üretim açık işletme olarak basamak usulü işletme yöntemi ile yapılacaktır. Üretimde iş makinaları kullanılacaktır. Herhangi bir patlatma yapılmadan büyük tabaka halinde ekskavatör yardımıyla çıkartılan kayrak taşları el işçiliği ile kırılarak piyasa talepleri doğrultusunda ebatlanıp boyutlandırılarak sevkiyatı yapılacaktır. Maden ocağından basamak yükseklikleri 10 m.' yi aşmayacak ve açılarda topografyaya uygun olacak şekilde düzenlenecektir.

Faaliyet sırasında herhangi bir alıcı ortama (dere yatağı, toprağa vs) atıksu deşarjı olmayacaktır. Dere yataklarına hiçbir şekilde zarar verilmeyecek ve herhangi bir atık atılmayacaktır.

Faaliyet sırasında yeraltı ve yerüstü kaynaklarında herhangi bir kirliliğe sebebiyet verilmeyecek, 31.12.2004 Tarih ve 25687 Sayılı Resmi Gazete’ de yayımlanarak yürürlüğe giren “Su Kirliliği Kontrolü Yönetmeliği’’ (13.02.2008 Tarih ve 26786 Sayılı Değişiklik, 30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 24.04.2011 Tarih ve 27914 Sayılı Değişiklik, 25.03.2012 Tarih ve 28244 Sayılı Değişiklik) hükümlerine uyulacaktır.

Personelin günlük faaliyetlerinden kaynaklanan katı atıklar ağzı kapalı kaplarda biriktirilerek düzenli olarak Han Belediyesi’ nin gösterdiği çöp döküm alanına ulaştırılması sağlanacaktır. Bu hususta 02.04.2015 Tarih ve 29314 Sayılı R.G.' de yayımlanarak yürürlüğe giren Atık Yönetimi Yönetmeliği hükümlerine riayet edilecektir.

İşletme sırasında oluşacak katı atıklar (plastik, cam, metal, kâğıt vb.) biriktirme kaplarında niteliklerine göre ayrı ayrı toplanarak görünüş, koku, toz, sızdırma vb. faktörler yönünden çevreyi kirletmeyecek şekilde kapalı özel araçlarla taşınacaktır. Katı atıklardan geri kazanılması teknolojik olarak mümkün olanları (şişe, cam, pet şişe, kâğıt vb.)

6 6

biriktirilerek bu tür atıklar lisanslı firmalara verilecektir. Geri kazanılabilir atıklar için 24.08.2011 Tarih ve 28035 Sayılı R.G.’ de yayımlanarak yürürlüğe giren Ambalaj Atıklarının Kontrolü Yönetmeliği hükümlerine uyulacaktır. Katı atıklardan geri kazanılması mümkün olmayanlar, Han Belediyesi’nin gösterdiği çöp alanına gönderilecektir.

04.06.2010 Tarih ve 27601 Sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren

“Çevresel Gürültünün Değerlendirilmesi ve Yönetimi Yönetmeliği” (27.04.2011 Tarih ve 27917 Sayılı Değişiklik)- Madde 22’ de İşletme, tesis, atölye, imalathane ve işyerlerinden çevreye yayılan gürültü seviyesine ilişkin kriterlere göre “a-Her bir işletme ve tesisten çevreye yayılan gürültü seviyesi Ek-VII’ de yer alan Tablo-4’te verilen sınır değerleri aşmaz” ve “Gürültüye hassas kullanımları etkileyebilecek şekilde yakınında, bitişiğinde, altında veya üstünde faaliyetini sürdüren; her bir işyeri, atölye, imalathane ve benzeri işletmelerden hava yoluyla çevreye yayılan veya ortak bölme elemanları, ara döşemeler, tavan veya bitişik duvarlar aracılığıyla hassas kullanımlara iletilen çevresel gürültü seviyesi Leq gürültü göstergesi cinsinden arka plan gürültü seviyesini 5 dBA‘ dan fazla aşamaz.”

ibarelerine uyulacaktır.

03.07.2009 Tarih ve 27277 Sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren

‘’Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği’’ (10.10.2011 Tarih ve 28080 Sayılı Değişiklik, 13.04.2012 Tarih ve 28263 Sayılı Değişiklik, 16.06.2012 Tarih 28325 Sayılı Değişiklik, 10.11.2012 Tarih ve 28463 Sayılı Değişiklik ve 20.12.2014 Tarih ve 29211 Sayılı Değişiklik) bahsedilen hususlara uyulacaktır.

Yapılan literatür çalışmaları sonucunda faaliyet alanında nesli tehlikede ve yöreye has endemik; BERN ve CITES sözleşmeleri gereği korumaya alınmış tür bulunmamaktadır.

2872 sayılı Çevre Kanunu ve bu kanuna istinaden yürürlüğe giren ilgili yönetmelikler ile meri mevzuat kapsamında çevrenin korunması ve kirliliğin önlenmesi için ilgili kurum ve kuruluşlardan gerekli her türlü izinlerin alınacak ve ilgili yönetmeliklere uyulacaktır.

1.PROJENİN ÖZELLİKLERİ:

a) Projenin ve yerin alternatifleri (proje teknolojisinin ve proje alanının seçilme nedenleri)

Proje sahası; Eskişehir İli, Han İlçesi, Erten Mah. civarında 1/25.000 ölçekli J25 C1 paftasında yer almaktadır.

ÇED alanında üretilmesi planlan kayrak taşının civar illerde bulunan fabrikalar başta olmak üzere yurt içi ve yurt dışı fabrikalara satışının yapılması planlanmaktadır. Faaliyet sahibinin elinde bulunan ekip ve ekipmanlar madencilik veya hafriyat işi için kullanılabilecek iş makinalarıdır. Dolayısıyla faaliyet sahibi elindeki iş makinalarını kullanabileceği iş kollarına yatırım yapma kararı vermiştir.

Faaliyetin yapılacağı alan, tarım alanlarından oluşmaktadır. Çalışma alanının köşe noktalarına beton poligon taşları dikilerek çalışma alanının sınırları belirlenecektir.

Madenler doğal kaynaklar olduğu için madencilik faaliyetleri de madenlerin bulunduğu yerde veya madenlerin bulunduğu yere yakın yerlerde işletilmesi gerektiğinden yer alternatifi söz konusu değildir.

Nakliye açısından değerlendirildiğinde, sahada yol probleminin olmaması, personel istihdamı açısından değerlendirildiğinde ise, sahada çalışacak personelin yakın yerleşimlerden sağlanabilmesi, faaliyet için seçilen yerin doğru olduğunu göstermektedir.

Ayrıca çalışmaların dışında bölgeden alınacak hizmet ve mal bedelleri ile bölge ekonomisine katkıda bulunulacaktır. Bunun yanı sıra çıkarılacak malzemenin satışı konusunda da büyük bir sıkıntı söz konusu değildir.

2872 sayılı Çevre Kanunu ve 5491 sayılı Çevre Kanununda Değişiklik Yapılmasına Dair Kanunun ilgili maddeleri uyarınca hazırlanarak yürürlüğe girmiş ve girecek olan tüm Yönetmelikler ile diğer mevzuat kapsamında çevrenin korunması ve kirliliğin önlenmesi için gerekli her türlü izinler alınacak ve ilgili Yönetmeliklere uyulacaktır.

Proje Bedeli:

Yaklaşık proje bedeli aşağıda hesaplanmıştır.

Makine- Ekipman Gideri

(Kiralama- işçilik- satın alma vb.)

Diğer Giderler (Ruhsat harcı ve Devlet kurumlarına yatırılan bedeller, işçilik ve personel, bakım-onarım, amortisman, akaryakıt, vb. giderler)

450.000,00 TL

50.000,00 TL

Toplam Proje Bedeli 500.000,00 TL

2872 sayılı Çevre Kanunu ve bu kanuna istinaden yürürlüğe giren ilgili yönetmelikler ile meri mevzuat kapsamında çevrenin korunması ve kirliliğin önlenmesi için ilgili kurum ve kuruluşlardan gerekli her türlü izinlerin alınacak ve ilgili yönetmeliklere uyulacaktır.

8 8

b) Projenin iş akım şeması, kapasitesi, kapladığı alan, teknolojisi, çalışacak personel sayısı,

Projenin İş Akım Şeması:

ÖRTÜ TOPRAĞININ ALINMASI

İŞ MAKİNASI İLE MADENİN (KAYRAKTAŞI) KAZILMASI

ALINAN MALZEMENİN EBATLANMASI

MALZEMENİN KAMYONA YÜKLENMESİ

NAKLİYAT

Şekil 1. İş Akım Şeması

Projenin Kapasitesi:

Mevcut durumda 11,56 hektarlık çalışma alanında 3.500 m³/yıl üretim yapılırken yeni belirlenen ruhsat alanı içerisinde 13,09 hektar daha ilave edilerek yapılan rezerv tespit çalışmaları ve artan piyasa talepleri doğrultusunda toplam 24,65 hektarlık çalışma alanında üretim kapasitesi 60.000 ton/yıl (27.272,72 m³/yıl) olarak çalışma gerçekleştirilecektir.

Malzeme yüzeyindeki toprak ve taşın tamamının ekonomik olmayacağı ve veriminin

%20 olduğu kabul edilirse çıkarılacak kayrak taşı miktarı;

60.000 ton/yıl x 0,20 = 12.000 ton/yıl (5.454,54 m³/yıl) olarak bulunur.

Tablo 1. Üretim Çalışmalarıyla İlgili Veriler:

Mevcut Durum Planlanan Durum Son Durum

Alan Kapasite Alan Kapasite Alan Kapasite

ÇED

Alanı 11,56 hektar

3.500

m³/yıl 7.700 ton/yıl

13,09 hektar

1.954,54

m³/yıl 4.300 ton/yıl

24,65 hektar

5.454,54

m³/yıl 12.000 ton/yıl 291,66

m³/ay 641,66

ton/ay 162,88

m³/ay 358,34

ton/ay 454,54

m³ay 1.000 ton/ay 11,21

m³/gün 24,68

ton/gün 6,27

m³/gün 13,78

ton/gün 17,48

m³/gün 38,46 ton/gün

Toplam Kapasite Kayrak Taşı Pasa Toplam Üretim

(ton) (ton) (m³) ton

Yıllık Üretim 12.000 ton/yıl 48.000 ton/yıl 27.272,72 m³/yıl 60.000 ton/yıl

Aylık Üretim 1.000 ton/ay 4.000 ton/ay 2.272,72 m³ay 5.000 ton/ay

Günlük Üretim 38,46 ton/gün 153,84 ton/gün 87,41 m³/gün 192,30 ton/gün

Yıllık Çalışma Süresi 12 Ay

Aylık Çalışma Süresi 26 Gün

Günlük Çalışma Süresi 8 Saat, 1 Vardiya

Basamakla ile İlgili Bilgiler:

Basamak Yüksekliği Basamak Sayısı Basamak Genişliği Maks. 11 metre (üretim) 1 basamak 5 metre (üretim)

Toz Emisyonu

Toz Emisyonu

PASA PASA DÖKÜM ALANI

Toz Emisyonu

ÇED alanı, Enerji ve Tabii Kaynaklar Bakanlığı Maden İşleri Genel Müdürlüğü’nden alınan ruhsatlı saha olduğu için proje ömrü ruhsat süresi (10 yıl) kadardır. Ruhsat temdit edilirse proje ömrü artacaktır.

Sahaya ait İmalat ve Restorasyon Planı Haritası Ek-2.9’ da verilmiştir.

Projenin Kapladığı Alan:

Proje alanı; Eskişehir İli, Han İlçesi, Erten Mah. civarında 1/25.000 ölçekli J25 C1 paftasında yer almaktadır. 1/25.000 ölçekli Saha Sınır Haritası Ek-2.3’ te verilmiştir.

Söz konusu faaliyet, Enerji ve Tabii Kaynaklar Bakanlığı Maden İşleri Genel Müdürlüğü’nden alınan RN.20054137 Ruhsat ve ER.3067562 Erişim Nolu maden sahasında yapılması planlanmaktadır.

Çalışma alanı, tarım alanlarından oluşmaktadır (Bknz. Orman Mesçere Haritası Ek- 2.5).

Ruhsat ve ÇED Alanı koordinatları aşağıda verilmiştir.

Tablo 2. Ruhsat Alanı Koordinatları:

Nokta No

Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam

Datum : ED-50 Datum : WGS-84

Türü : UTM Türü : COĞRAFİK

D.O.M. : 33 D.O.M. : -

Zon : 36 Zon : -

Ölçek Fak. : 6 derecelik Ölçek Fak. : -

R1 R2 R3 R4

311125.00: 4340450.00 311750.00: 4340750.00 312650.00: 4340100.00 311750.00: 4339625.00

39.19113127:30.81268031 39.19396822:30.81982878 39.18830979:30.83042340 39.18383819:30.82014191 Alan: 87,78 Hektar, J25 C1 Pafta

Tablo 3. Mevcut Çalışma Alanı Koordinatları

Nokta No

Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam

Datum : ED-50 Datum : WGS-84

Türü : UTM Türü : COĞRAFİK

D.O.M. : 33 D.O.M. : -

Zon : 36 Zon : -

Ölçek Fak. : 6 derecelik Ölçek Fak. : -

C1 C2 C3 C4

312100.00: 4339850.00 312000.00: 4340125.00 312350.00: 4340275.00 312500.00: 4340050.00

39.18593993:30.82412892 39.18839454:30.82289545 39.18982086:30.82690361 39.18782721:30.82870164 Alan: 11,56 Hektar

Tablo 4. ÇED Alanı Koordinatları

Nokta No

Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam

Datum : ED-50 Datum : WGS-84

Türü : UTM Türü : COĞRAFİK

D.O.M. : 33 D.O.M. : -

Zon : 36 Zon : -

Ölçek Fak. : 6 derecelik Ölçek Fak. : -

ced1 ced2 ced3 ced4 ced5

311672.00: 4340216.00 312070.00: 4340485.00 312275.00: 4340243.00 312000.00: 4340125.00 312057.00: 4339967.00

39.18914293:30.81907490 39.19165130:30.82360537 39.18951651:30.82604466 39.18839454:30.82289545 39.18698416:30.82359888 Alan: 13,09 Hektar

Toplam Alan: 24,65 Hektar

1 100 Tablo 5. Pasa Alanı Koordinatları

Nokta No

Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam

Datum : ED-50 Datum : WGS-84

Türü : UTM Türü : COĞRAFİK

D.O.M. : 33 D.O.M. : -

Zon : 36 Zon : -

Ölçek Fak. : 6 derecelik Ölçek Fak. : -

Pa1 Pa2 Pa3 Pa4

312372.00: 4340150.00 312437.00: 4340073.00 312295.00: 4339994.00 312230.00: 4340070.00

39.18870004:30.82719285 39.18802072:30.82796631 39.18727871:30.82634518 39.18794901:30.82557200 Alan: 10.030 m²

Tablo 6. Örtü Toprağı Alanı Koordinatları

Nokta No

Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam

Datum : ED-50 Datum : WGS-84

Türü : UTM Türü : COĞRAFİK

D.O.M. : 33 D.O.M. : -

Zon : 36 Zon : -

Ölçek Fak. : 6 derecelik Ölçek Fak. : -

ö1 ö2 ö3 ö4

312126.00: 4340011.00 312222.00: 4340065.00 312286.00: 4339988.00 312194.00: 4339936.00

39.18739527:30.82438503 39.18790226:30.82548082 39.18722274:30.82624271 39.18673463:30.82519266 Alan: 10.640 m²

Projenin Teknolojisi:

Üretim açık işletme olarak basamak usulü işletme yöntemi ile yapılacaktır. Üretimde iş makinaları kullanılacaktır. Herhangi bir patlatma yapılmadan büyük tabaka halinde ekskavatör yardımıyla çıkartılan kayrak taşları el işçiliği ile kırılarak piyasa talepleri doğrultusunda ebatlanıp boyutlandırılarak sevkiyatı yapılacaktır. Maden ocağından basamak yükseklikleri 10 m.' yi aşmayacak ve açılarda topografyaya uygun olacak şekilde düzenlenecektir.

Basamak yükseklikleri 10 metreyi aşmamakta, genel şev açıları da 90^o tutulacaktır.

üretim, oluşumu itibariyle sahada açık işletme madencilik yöntemi zorunlu olmaktadır.

Tablo 7. Makine ve Ekipman Listesi Adet Makine Cinsi

1

Adet Yükleyici 1

Adet Ekskavatör

1 Kamyon

Çalışacak Personel Sayısı:

Sahada 5 kişi istihdam edilecektir. Çalışacak personel Maden Mühendisi ve işçiler görev yapacaktır.

c) Doğal kaynakların kullanımı (arazi kullanımı, su kullanımı, kullanılan enerji türü vb.) Arazi Kullanımı:

Proje alanı tarım alanlarından oluşmaktadır. (Bknz. Ek-2.5 Orman Mesçere Haritası). Dolayısıyla 23.01.2010 Tarih ve 27471 Sayılı Resmi Gazetede Yayımlanarak Yürürlüğe giren “Madencilik Faaliyetleri İle Bozulan Arazilerin Doğaya Yeniden Kazandırılması Yönetmeliği” amacı ve kapsamı dışında kaldığında dolayı doğaya yeniden kazandırma planı hazırlanmamıştır.

İnert Maden Atıklarının Alan Islahı, Restorasyon, Dolgu Maksadıyla Kullanımı veya Depolanmasına İlişkin Genelge (2010/13) kapsamında hazırlanan Rapor Ek-2.13 de sunulmuştur.

11.11.2015 Tarih ve 012074 Sayılı İl Gıda Tarım ve Hayvancılık Müdürlüğü görüşüne göre;

3083 sayılı Sulama Alanlarında Arazi Düzenlenmesine Dair Tarım Reformu Kanunu uygulamaları açısında, saha devam eden, ilan edilmiş veya planlaması yapılmış herhangi bir proje içerisinde yer almamaktadır. Ancak ÇED süreci devam ederken proje uygulamasına karar verildiği takdirde ilgili kanun hükümleri kapsamında işlem yapılacaktır.

5403 sayılı Toprak Koruma ve Arazi Kullanımı Kanunu uygulamaları açısından proje tanıtım dosyasının incelenmesi neticesinde kapasite artışı ve alan genişletilmesi düşünülen sahada tarım arazilerinin bulunmaktadır.

Söz konusu arazilerin taş ocağı ve işletilmesi için tarım dışı amaçlı kullanımı olması halinde 5403 sayılı Kanun ve bu kanuna dayanılarak çıkarılan Tüzük, Yönetmelik, talimat vs. doğrultusunda gerekli izin müracaatları yapılacak, ilgili mevzuatlara uyulacak ve gerekli izin alınmadan (mülkiyeti kime ait olursa olsun) tapu vasfı tarım arazisi olan alanlarda tarım dışı faaliyette bulunulmayacaktır.

3573 saylı Zeytinciliğin Islahı ve Yabanilerinin Aşılattırılması Hakkında Kanun hükümleri açısında yapılan değerlendirmede ise söz konusu sahada yabani veya kültüre alınmış zeytin vejetasyonu bulunmamaktadır.

1380 sayılı Su Ürünleri Kanunu, Su Ürünleri Yönetmeliği ve ilgili mevzuat kapsamında yapılan inceleme ve değerlendirmelere göre;

İşletmenin faaliyeti esnasında atık su bertarafı konusunda personel ihtiyaçları en yakın mahalleden karşılanacak ve çalışma alanına fosseptik ve şantiye binası kurulmayacak ve herhangi bir şekilde alıcı ortama atık su deşarjının söz konusu olmayacak olup mevcut proje 1380 sayılı Su Ürünleri Kanunu yönünden uygun bulunmuştur.

Tesis sahası çevresinde bulunan ve mevsimsel akış gösteren istihsal yerlerinde mevcut su ürünlerinin doğal yaşamını olumsuz şekilde etkilemeyecek tedbirler alınacak, dere yataklarına atık ve pasa dökülmeyecek ve herhangi bir değişikliğe gidilmeyecek ve bu şekilde planlama yapılacaktır.

İşletme faaliyetleri sürecinde ve sonrasında gerekli durumlarda, 4342 Sayılı Mera Kanun çerçevesinde Eskişehir il Gıda Tarım ve Hayvancılık Müdürlüğü’ nden izinler alınacaktır.

1 122

Çevre köylerde yaşayan hayvancılık yaparak geçimlerini sağlayan çiftçiler için mera alanlarının üzerinde veya yakınında işletme faaliyetleri sırasında yaşanabilecek olumsuzluklar ivedilikle çözüme kavuşturulacaktır.

11.11.2015 Tarih ve 012074 Sayılı İl Gıda Tarım ve Hayvancılık Müdürlüğü görüşü Ek-2.19 da verilmiştir.

ÇED alanının civarında bulunan tarım alanlarına zarar verilmeyecektir.

23.11.2015 Tarih ve 1123-3386 Sayılı Orman Genel Müdürlüğü, Eskişehir Orman Bölge Müdürlüğü, İzin ve İrtifak Şube Müdürlüğü görüşüne göre;

Levent Günaydın tarafından yapılması planlanan RN.20054137 Nolu II-B Grubu Kayrak Taşı Ocağına Ait Kapasite Artışı ve Alan Genişletilmesi Projesi ile ilgili görüş sorulan sahalar arazide incelenmiş olup;

ÇED Yönetmeliği ve 6831 Sayılı Orman Kanunu kapsamında yapılan değerlendirme sonucunda Levent Günaydın tarafından yapılması planlanan RN.20054137 Nolu II-B Grubu Kayrak Taşı Ocağına Ait Kapasite Artışı ve Alan Genişletilmesi Projesi’ nin ÇED Görüşü sorulan 13,09 hektar sahanın tamamının orman sınırları dışında kaldığı, orman-halk münasebetleri ve ormancılık çalışmaları açısından olumsuz etkisi bulunmamaktadır. denilemektedir.

23.11.2015 Tarih ve 1123-3386 Sayılı Orman Genel Müdürlüğü, Eskişehir Orman Bölge Müdürlüğü, İzin ve İrtifak Şube Müdürlüğü görüşü Ek-2.20 da verilmiştir.

Faaliyet alanında herhangi bir akar dere yoktur. Hiçbir şekilde civardaki kuru dere yataklarına döküm ve atıksu deşarjı yapılmayacaktır. Faaliyet sahasının içinde herhangi bir kuyu mevcut olmayıp; tespit edilmiş yeraltı suyu mevcut değildir.

Erten Mah.’ nin güneydoğusunda yer alan çalışma alanı toprak özellikleri bakımından N11.2-K-IVes olarak belirtilmiştir. Çalışma alanındaki büyük toprak grubu kahverengi orman topraklardır (N). Şimdiki arazi kullanma durumu ise kuru tarım alanlarıdır (K). Arazi kullanma kabiliyet sınıfı 4. sınıftır. Arazi Varlığı Haritası Ek-2.8’ de sunulmuştur.

Su Kullanımı:

-Personelin içme ve kullanma suyu;

Her işçinin günlük içme kullanma suyu gereksinimi 0,15 m³ olacağı varsayıldığında (kaynak DİE, 2002), günlük içme ve kullanma suyu: 5 x 0,15 m³ = 0,75 m³ tür. Bu miktar su damacanalar ile sağlanacaktır.

- Yol sulamasında kullanılacak su miktarı;

500 m * 3 m * 1,5 lt/m² = 2250 lt’ dir.

Yol uzunluğunun yaklaşık 500 metre, genişliğinin ise yaklaşık 3 metre olacağı planlanmaktadır. Yolların günde iki kez sulanacağı varsayıldığında;

2250 lt * 2 = 4500 lt ≈ 4,5 m³ olacaktır.

Yol sulamasında kullanılacak su miktarı mevsim şartlarına ve üretime bağlı olarak değişiklik göstermekle birlikte günde ortalama 4,5 m³ civarında planlanmaktadır. İhtiyaç duyulan su Erten Mah.’ nde karşılanacaktır.

Tüm bu işlemler sırasında 31.12.2004 tarih ve 25687 sayılı “Su Kirliliği Kontrol Yönetmeliği” (25.03.2012 Tarih ve 28244 Sayılı Değişiklik) Yönetmelik hükümlerine uyulacaktır.

Herhangi bir alıcı ortama (dere yatağı, toprağa vs) su deşarjı söz konusu değildir.

Dere yataklarına hiçbir şekilde zarar verilmeyecek ve herhangi bir atık atılmayacaktır.

Kullanılan Enerji Türü:

Proje kapsamında yapılan çalışmalarda enerji olarak elektrik enerjisi kullanılacaktır.

İş makinalarında ise motorin kullanılacaktır.

1 144

ç) Atık miktarı ( katı, sıvı, gaz ve benzeri) ve atıkların kimyasal, fiziksel ve biyolojik özellikleri,

Evsel Katı Atık:

Proje kapsamında çalışacak personelden kaynaklanacak evsel nitelikli katı atık miktarı, günlük kişi başına üretilen evsel nitelikli katı atık miktarı “1,15 kg/kişi.gün” değeri kullanılarak (www.tuik.gov.tr) şu şekilde hesaplanmaktadır.

5 kişi * 1,15 kg/ kişi.gün= 5,75 kg/gün

Faaliyet ile günlük 5,75 kg kadar oluşacak personelin günlük faaliyetlerinden kaynaklanan katı atıklar ağzı kapalı kaplarda biriktirilerek düzenli olarak Han Belediyesi’ nin gösterdiği çöp döküm alanına ulaştırılması sağlanacaktır. Bu hususta 02.04.2015 Tarih ve 29314 Sayılı R.G.' de yayımlanarak yürürlüğe giren Atık Yönetimi Yönetmeliği hükümlerine riayet edilecektir.

Sıvı Atık:

Evsel atıksu bertarafı konusunda personel ihtiyaçları en yakın mahalleden karşılanacaktır. Çalışma alanına fosseptik ve şantiye binası kurulmayacaktır.

Faaliyet sırasında yeraltı ve yerüstü kaynaklarında herhangi bir kirliliğe sebebiyet verilmeyecek, 31.12.2004 Tarih ve 25687 Sayılı Resmi Gazete’ de yayımlanarak yürürlüğe giren “Su Kirliliği Kontrolü Yönetmeliği’’ (13.02.2008 Tarih ve 26786 Sayılı Değişiklik, 30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 24.04.2011 Tarih ve 27914 Sayılı Değişiklik, 25.03.2012 Tarih ve 28244 Sayılı Değişiklik) hükümlerine uyulacaktır.

Ambalaj Atıkları:

Faaliyet sırasında oluşacak katı atıklar (plastik, cam, metal, kâğıt vb.) biriktirme kaplarında niteliklerine göre ayrı ayrı toplanarak görünüş, koku, toz, sızdırma vb. faktörler yönünden çevreyi kirletmeyecek şekilde kapalı özel araçlarla taşınacaktır. Katı atıklardan geri kazanılması teknolojik olarak mümkün olanları (şişe, cam, pet şişe, kâğıt vb.) biriktirilerek bu tür atıklar lisanslı firmalara verilecektir. Geri kazanılabilir atıklar için 24.08.2011 Tarih ve 28035 Sayılı R.G.’ de yayımlanarak yürürlüğe giren Ambalaj Atıklarının Kontrolü Yönetmeliği hükümlerine uyulacaktır. Katı atıklardan geri kazanılması mümkün olmayanlar, Han Belediyesi’ nin gösterdiği çöp alanına dökülecektir.

Tehlikeli Atıklar:

Faaliyet sırasında kullanılan taşıt araçlarının ve makinelerin motorlarının bakımları zorunlu olması durumunda serviste veya sanayide yaptırılacaktır. Ancak zorunlu nedenlerden dolayı proje sahasında bakım yapılması gerekirse bu aşamada kontamine bez, üstübü vb. atıkların oluşması muhtemeldir. Bunun dışında tehlikeli atık kapsamında başka bir atığın oluşmayacağı düşünülmektedir. Oluşması muhtemel olan bu atıklar T.C.

Çevre ve Şehircilik Bakanlığı’ndan lisans almış bertaraf tesisine gönderilerek bertaraf edilecektir. Bu hususta 14.03.2005 Tarih ve 25755 Sayılı Resmi Gazete’ de yayınlanarak yürürlüğe giren “Tehlikeli Atıkların Kontrolü Yönetmeliği” (04.09.2009 Tarih ve 27339 Sayılı Değişiklik, 30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 30.10.2010 Tarih ve 27744 Sayılı Değişiklik, 05.11.2013 Tarih ve 28812 Sayılı Değişiklik) belirtilen esaslara uyulacaktır.

Atık Yağlar:

Faaliyet sırasında sahada kullanılacak iş makinalarının bakımları zorunlu olması durumunda düzenli olarak sanayide yapılacaktır. Yağ değişimi de sanayide yapılacaktır.

Zorunlu nedenlerden dolayı şantiyede yapılacak yağ değişimlerinde çıkan yağlar toplanıp lisanslı firmalara verilecektir. Bu hususta 30.07.2008 Tarih ve 26952 Sayılı Resmi Gazete’

de yayımlanarak yürürlüğe giren “Atık Yağların Kontrolü Yönetmeliği’’ (30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 05.11.2013 Tarih ve 28812 Sayılı Değişiklik) belirtilen esaslara uyulacaktır.

Araçlarda kullanılan yağ miktarı dolayısıyla oluşacak atık motor yağı miktarı araç yapısına ve kullanım koşullarına göre değişen yakıt sarfiyatı miktarına bağlıdır. Dolayısıyla net bir hesaplama yapılamaz. Genel bir değer vermek gerekirse her bir araçta oluşması muhtemel atık motor yağı miktarı 1000 km başına 3-4 lt civarında olacağı öngörülebilir (http://www.ahmetyayla-otom.com/?cat=6). Ancak bu değer çok genel ve teorik bir değerdir. Kullanılan araçların yağ değişimleri servislerinde yapılacaktır.

Bitkisel Atık Yağ:

Faaliyet alanında yemekhane olmayacağı için bitkisel atık yağ oluşmayacaktır.

Oluşması muhtemel bitkisel atık yağlar için, 19.04.2005 Tarih ve 25791 Sayılı R.G.’ de yayımlanarak yürürlüğe giren “Bitkisel Atık Yağların Kontrolü Yönetmeliği” (31.07.2009 Tarih ve 27305 Sayılı Değişiklik, 30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 05.11.2013 Tarih ve 28812 Sayılı Değişiklik) hükümlerine uyulacaktır.

Atık Pil ve Akümülatörler:

Faaliyet alanında atık pil ve atık akümülatör oluşmayacaktır. Ancak, faaliyet kapsamında oluşması durumunda, 31.08.2004 Tarih ve 25569 Sayılı R.G.’ de yayımlanarak yürürlüğe giren Atık Pil ve Akümülatörlerin Kontrolü Yönetmeliği (31.07.2009 Tarih ve 27305 Sayılı, 30.03.2010 Tarih ve 27537 Sayılı, 05.11.2013 Tarih ve 28812 Sayılı Değişiklik, 23.12.2014 Tarih ve 29214 Sayılı Değişiklik) hükümlerine uyulacaktır.

Tıbbi Atık:

Faaliyet alanında tıbbi atık oluşmayacaktır. Ancak, faaliyet kapsamında oluşması durumunda; 22.07.2005 Tarih ve 25883 Sayılı R.G.’ de yayımlanarak yürürlüğe giren “Tıbbi Atıkların Kontrolü Yönetmeliği” (30.03.2010 Tarih ve 27537 Sayılı Değişiklik, 03.12.2011 Tarih ve 28131 Sayılı Değişiklik, 05.11.2013 Tarih ve 28812 Sayılı Değişiklik) hükümlerine uyulacaktır.

Ömrünü Tamamlamış Lastikler:

Faaliyet sırasında kullanılacak iş makinelerinin bakım ve onarımları servislerinde yapılacak olup, lastik değişimleri de servislerinde olacaktır. Dolayısıyla faaliyet alanında lastik değişimi yapılmayacaktır.

Oluşması muhtemel ÖTL’ ler için 25.11.2006 Tarih ve 26357 Sayılı R.G.’ de yayımlanarak yürürlüğe giren “Ömrünü Tamamlamış Lastiklerin Kontrolü Yönetmeliği”

(30.03.2010 Tarih ve 27537 Sayılı, 10.11.2013 Tarih ve 28817 Sayılı Değişiklik, 11.03.2015 Tarih ve 2929 Sayılı Değişiklik) belirtilen hükümlere uyulacaktır.

Gaz Atık

Sahada kullanılacak iş makinelerinden kaynaklı gaz atığın oluşması dışında başka bir kaynaktan gaz atığı çıkışı oluşmayacaktır.

1 166

Motorinin özellikleri

ÖZELLİKLER MOTORİN

Kıvam Çok akıcı

Tip Damıtılmış

Renk Amber

Yoğunluk, (15^oC/gr.cm³) 0.8654

Viskosite (38^oC) 2.68

Akma noktası, (0^oC) -18

Atomizasyon sıcaklığı, (0^oC) Atmosferik

Pompalama sıcaklığı, (0^oC) Atmosferik

Karbon artıkları, (%) Eser

Kükürt (%) 0.4- 0.7

Oksijen- Azot, (%) 0.2

Hidrojen, (%) 12.7

Karbon, (%) 86.4

Su ve Çökelti, (%) Eser

Kül, (%) Eser

Isı değeri, (Kcal/lt) 9.387

(Kaynak, Hava Kirliliği Kontrol ve Denetim, Kimya Müh. Odası, Mayıs, 1991) Tablo 8. Kullanılacak İş Makinalarının Gücü (Hp)

Adet Makine Cinsi Gücü (Hp)

1 Adet

Yükleyici 300

1

Adet Ekskavatör 270

1 Kamyon 275

Sahada çalışması planlanan araçlar için gerekli yakıt hesabı;

Harcanacak yakıt= Motor gücü x çalışma süresi x 0,18 formülünden;

(300+270+275)x 1 x 0,18

152,1 lt/gün = 19,01 lt/saat

Yapılan hesaplamalara göre saatte harcanan yakıt miktarı 20,70 litre olacaktır.

Dizel yakıt kullanan araçlardan yayılan kirlenmenin yayın faktörleri (gr/lt)

KİRLETİCİ DİESEL (gr/lt)

Karbonmonoksit 9.7

Hidrokarbonlar 29.0

Azot oksitler 36.0

Kükürt oksitler 6.5

Toz 18.0

(Kaynak: Hava Kirliliğinin Kontrolü Esasları, 1991)

Dizel Taşıt Araçlarından Kaynaklanan Emisyon Faktörleri (kg/ton)

Karbonmonoksit : 9,70 lt x 19,01 lt/saat x 0,8654 gr/cm³ / 1000 = 0,17 Hidrokarbonlar : 29,0 lt x 19,01 lt/saat x 0,8654 gr/cm³ / 1000 = 0,52 Azot oksitler : 36,0 lt x 19,01 lt/saat x 0,8654 gr/cm³ / 1000 = 0,65 Kükürt oksitler : 6,50 lt x 19,01 lt/saat x 0,8654 gr/cm³ / 1000 = 0,11 Toz : 18,0 lt x 19,01 lt/saat x 0,8654 gr/cm³ / 1000 = 0,32

03.07.2009 tarih ve 27277 sayılı Resmi Gazetede yayımlanarak yürürlüğe giren

"Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği" EK-2 Tablo 2.1' de belirtilen

emisyon miktarı sınır değerinin altında olduğundan hava kirlenmesine katkı değeri ve toplam kirlenme değerinin hesaplanmasına gerek olmadığı sonucuna varılmıştır.

Bu konuda aracın yakıt sistemleri sürekli kontrol edilerek, bu hususta 04.04.2009 Tarih ve 27190 Sayılı R.G.’ de yayımlanarak yürürlüğe giren “Egzoz Gazı Emisyonu Kontrolü Yönetmeliği” hükümlerine uyulacaktır.

Tablo 9. Diesel Araçlardan Yayılan Kirlenmenin Yayın faktörleri (gr/lt)

KİRLETİCİ DİESEL (gr/lt)

Karbon monoksit 9.7

Hidrokarbonlar 29.0

Azot oksitler 36.0

Kükürt Oksitler 6.5

Toz 18.0

Kaynak: Hava Kirliliğinin ve Kontrolünün Esasları, 1991

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliğinde baca dışından atmosfere verilen emisyonlar için maksimum kütlesel debiler Ek-2 Tablo 2.1’de belirtilmiştir. Yukarıda yapılan hesaplamalar Tablo 2–1 ile karşılaştırıldığında tesis etki alanında sınır değerleri sağlanmaktadır.

Tablo 10. Kütlesel Debiler

Emisyonlar Normal işletme şartlarında ve haftalık iş günlerindeki işletme saatleri için kütlesel debiler (kg/saat)

Bacadan Baca Dışındaki Yerlerden

Toz 10 1.0

Karbon Monoksit 500 50

Kükürt Dioksit 60 6

Azot Dioksit [NOx (NO2 cinsinden)] 40 4

Toz Emisyonu

ÇED alanında oluşacak toz, kümülatif olarak aşağıda hesaplanmıştır.

a. Örtü toprağının alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu

b. Pasanın alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu

c. Malzemenin yüklenmesi, taşınması işlemlerinden meydana gelecek toz emisyonu

Tablo 11. Toz hesaplamalarında kullanılacak emisyon faktörleri

Kaynaklar Emisyon faktörleri kg/ton

Kontrolsüz Kontrollü

Sökme 0,025 0,0125

Yükleme 0,010 0,005

Araçların hareketleri(gidiş-dönüş) 0,700 0,35

Boşaltma 0,010 0,005

Depolama 5,8 2,9

Toz modellemesinde Çevre Mevzuatı formül- II kullanılmıştır.

Formül II (Griffort Dipersivon) Ci(x,y,z)=

2π

* 3600

10⁶

*

z y

Uh

Q

σ σ

* ^*exp 









− ₂

2

2 _y

y

σ









 



− −

2 2

2 ) exp (

z

h z

σ

 



 



− +

2 2

2 ) (

z

h z

σ

1 188

exp 













 



−

_π ∫

_{σ ζ}

_{σ ζ} ^δζ

z z

h

di h

U V

0

2 2

) ( exp 2 )* (

* 1 2 *

(ζ ) : x yönünde integrasyon değişkeni x,y,z : Tepe noktasında kartezyen koordinatlar

(x, yayılma yönünde ve bu yayılma yönüne dik durumlarda) Y : yatay (verilen örnekte 0)

Z : dikey ( Havada asılı partiküllerde 2, çöken tozlarda 0 alınmıştır)

C(x,y,z):Tepe noktasında herhangi bir yayılma durumu için hava kirlenmesine katkı değeri (mg/m³), (1µg=0,001 mg’dir.)

Q : Emisyon kaynağından çıkan emisyonların kütlesel debisi

Z : Tepe noktasının zeminden yüksekliği (m) (havada asılı partiküllerde 2, çöken tozlarda 0 alınmıştır)

U_h : Rüzgar hızı (m/s)

σy=F * x^f x = 100 m ve B için;

σ

d(x, y) = 3600

∑

= 4 1 i

Vdi * C_Đ (x, y,0) (Çevre Mevzuatı Formül III ) d(x,y) = (mg/m²-saat)

Etkin baca yüksekliği 50 m.'nin altında ise;

Tablo 12. Etkin Baca Yüksekliğine Göre F, f, G, g Parametrelerinin Belirlenmesi

Yayılma Sınıfı F f G g

A(Çok Kararsız) 1,503 0,833 0,151 1,219 B (Kararsız) 0,876 0,823 0,127 1,108 C/I (Nötral) 0,659 0,807 0,165 0,996 C/II (Nötral) 0,640 0,784 0,215 0,885 D (Kararlı) 0,801 0,754 0,264 0,774 E (Çok Kararlı) 1,294 0,718 0,241 0,662

Tablo 13. Yayılma Sınıflarının Tespiti Şeması (Sekiz Saatlik Toplam Bulutluluk oranlan)

Gündüz saatleri (güneş ışıması altında)

Yer Rüzgar hızı (m/sn) Kapalılık Durumu

(0/8-2/8) Bulutlu (3/8–5/8) Bulutlu (6/8–8/8) Bulutlu

1 ve daha küçük B B B

1.5–2.0 B B C/I

2.5–3.0 B B C/I

3.5–4.0 B C/I C/II

4.5 ve daha büyük C/I C/II C/II

Yayılma sınıfının tespiti, mevcut meteorolojik veriler ve günlük havanın kapalılık durumu göz önüne alınarak yapılır. Eskişehir İli' nde yıllık ortalama bulutluluk 4,8 olup kapalılık durumu 3/8 – 5/8 oranı dahilinde yayılma sınıfı B ‘dir.

Tablo 14. Rüzgar Hızlan Tespiti

U_a(m/sn) UR(m/sn)

1,4 ve daha küçük 1

1,4–1,8 1.5

1,9–2,3 2

2.4–3,8 3

3.9–5,4 4.5

5.5–6,9 6

7–8,4 7.5

8.5–10 9

10'dan büyük 12

Rüzgar Hızı (Uh) Değerinin hesaplanması

Uh=UR(h/za)^M formülü kullanılır.

z_a=Metre birimiyle verilen anemometrenin zeminden yüksekliği (0,5 m) h = Etkin baca yüksekliği (10 m)

M için ise aşağıdaki değerler alınır.

Tablo 15. Yayılma Sınıfları

Yayılma sınıfı M

A(Çok kararsız) 0.09

B (Kararsız) 0.20

C/I (Nötral) 0.22

C/II(Nötral) 0.28

D(Kararlı) 0.37

E(Çok kararlı) 0.42

Tablo 16. Yayılma Sınıflan Ve Uh Değerleri

Yön (U_a)(m/sn) (UR)(m/sn) (U_h)(m/sn) Yayılma sınıfı

N 2,0 2,0 3,64 B

NNE 1,5 1,5 2,73 B

NE 1,6 1,5 2,73 B

ENE 2,0 2,0 3,64 B

E 2,1 2,0 3,64 B

ESE 1,9 2,0 3,64 B

SE 1,6 1,5 2,73 B

SSE 1,6 1,5 2,73 B

S 1,7 1,5 2,73 B

SSW 1,9 2,0 3,64 B

SW 2,2 2,0 3,64 B

WSW 2,3 2,0 3,64 B

W 2,7 3,0 5,46 B

WNW 2,6 3,0 5,46 B

NW 2,8 3,0 5,46 B

NNW 2,6 3,0 5,46 B

Hesaplamalar sonucunda, yönlere göre yayılma sınıfları Eskişehir ili meteorolojik verileri göz önüne alınarak hesaplanmıştır. Eskişehir İli, meteorolojik verileri Ek-2.10’ da sunulmuştur.

2 200

a- Örtü toprağının alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu

Çalışma alanı, 24,65 hektardır.

Yıllık alınacak yüzey toprağı;

Alan * Yüzey Kalınlığı * Toprak Yoğunluğu

[246.500 m² / 10 yıl ] * 0,10 m * 1,7 ton/m³ = 4.190 ton/yıl Yıllık alınacak örtü toprağı miktarı;

Yüzey toprağı / Toprak yoğunluğu

(4.190 ton/yıl) / (1,7 ton/m³)= 2.464 m³/yıl

2.464 (m³/yıl) /12 (ay/yıl) / 26 (gün/ay) = 7,89 m³/gün Günlük sefer sayısı;

Örtü toprağı miktarı / Araç kapasitesi

(7,89 m³/gün) / (30 m³/araç) = 0,26 ≈ 1 araç/gün

Malzeme taşıyacak kamyonlar günde 1 sefer yapacaktır.

Örtü Toprağı 100 m mesafelik alanda taşınırsa, oluşacak toz emisyonu;

Gidiş Dönüş Mesafesi (km) x sefer sayısı (araç/gün) x 0,35 (kg/km-araç) 0,2 km x 1 araç/gün x 0,35 kg/km-araç = 0,07 kg/gün

12 ay/yıl x 26 gün/ay x 0,07 kg/gün = 21,84 kg/yıl olarak bulunur.

Tablo 17. Örtü Toprağının yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı

İŞLEM TSP

(kg/toz/ton) Örtü Toprağı

(ton/yıl) TSP

(kg/yıl)

Sökme 0,0125 4.190 52,37

Yükleme 0,005 4.190 20,95

Araçların hareketi (gidiş-dönüş) 21,84

Boşaltma 0,005 4.190 20,95

TOPLAM 116,11

Çalışma Süresi(Gün) 312 gün

Günlük Toz Emisyonu: 116,11 / 312 = 0,37 kg/gün

Çalışma Süresi(Saat) 8 saat 1 vardiya

Saatlik Toz Emisyonu: 0,37 / 8 = 0,05 kg/saat

Üst örtü toprağının depolanması ile oluşacak toz miktarı aşağıda hesaplanmıştır.

A= 10.640 m² ( A= Örtü toprağı alanı)

Oluşacak toz emisyonu; 1,064 ha x 2,9 kg toz/ha.gün = 3,08 kg toz/gün 12 ay/yıl x 26 gün/ay x 3,08 kg toz/gün = 960,96 kg toz/yıl

960,96 kg toz/yıl * 1yıl/2.496 saat= 0,39 kg toz/saat

Örtü toprağının yüklenmesi, taşınması ve depolanması ile oluşacak toz emisyonu;

0,05 kg/saat + 0,39 kg/saat= 0,44 kg/saat’ tir.

b- Pasanın alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu

60.000 ton/yıl üretimin yaklaşık % 80 i pasadan oluşacaktır;

60.000 ton/yıl x 0,80 = 48.000 ton/yıl,

Pasa miktarı günlük; 48.000 ton/yıl x 1 yıl/312 gün = 153,84 ton/gün Günlük sefer sayısı; 153,84 ton/gün / 30 ton/araç ≈ 6 araç/gün Malzeme taşıyan kamyonlar günde 6 sefer yapacaktır.

Oluşacak toz emisyonu;

Gidiş Dönüş Mesafesi (km) x sefer sayısı (araç/gün) x 0,35 (kg/km-araç) 0,2 km x 6 araç/gün x 0,35 kg/km-araç = 0,42 kg/gün

12 ay/yıl x 26 gün/ay x 0,42 kg/gün = 131,04 kg/yıl

Tablo 18. Pasanın yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı

İŞLEM TSP

(kg/toz/ton) Pasa

(ton/yıl) TSP

(kg/yıl)

Sökme 0,0125 48.000 600,00

Yükleme 0,005 48.000 240,00

Araçların hareketi (gidiş-dönüş) 131,04

Boşaltma 0,005 48.000 240,00

TOPLAM 1.211,04

Çalışma Süresi(Gün) 312 gün

Günlük Toz Emisyonu: 1.211,04 / 312 = 3,88 kg/gün

Çalışma Süresi(Saat) 8 saat 1 vardiya

Saatlik Toz Emisyonu: 3,88 / 8 = 0,49 kg/saat

Pasanın depolanması ile oluşacak toz miktarı aşağıda hesaplanmıştır.

A= 16.030 m² ( A= pasa alanı)

Oluşacak toz emisyonu; 1,603 ha x 2,9 kg toz/ha.gün = 4,65 kg toz/gün 12 ay/yıl x 26 gün/ay x 4,65 kg toz/gün = 1.451 kg toz/yıl

1.451 kg toz/yıl * 1yıl/2.496 saat= 0,58 kg toz/saat

Pasanın alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toplam toz miktarı;

0,49 kg/saat + 0,58 kg/saat= 1,07 kg/saat dir.

c- Malzemenin yüklenmesi, taşınması işlemlerinden meydana gelecek toz emisyonu:

Nakliye esnasında oluşacağı tahmin edilen tozuma:

12.000 (ton/yıl) / 12 (ay/yıl) / 26 (gün/ay) = 38,46 ton/gün

2 222

Günlük sefer sayısı; 38,46 (ton/gün) / 30 (ton/araç) ≈ 2 araç/gün Ocak ile asfalt yol arası 500 m olarak alınırsa oluşacak toz emisyonu;

Gidiş Dönüş Mesafesi (km) x sefer sayısı (araç/gün) x 0,35 (kg/km-araç) 1,0 km x 2 araç/gün x 0,35 kg/km-araç = 0,7 kg/gün

12 ay/yıl x 26 gün/ay x 0,7 kg/gün = 218,4 kg/yıl

Tablo 19. Malzemenin yüklenmesi, taşınması gibi istihraç işlemlerinde meydana gelen toz hesabı

İŞLEM TSP

(kg/toz/ton) ÜRÜN

(ton/yıl) TSP

(kg/yıl)

Sökme 0,0125 12.000 150,00

Yükleme 0,005 12.000 60,00

Araçların hareketi (Ocak- asfalt yol arası

gidiş-dönüş) 218,40

Boşaltma 0,005 12.000 60,00

TOPLAM 488,40

Çalışma Süresi(Gün) 312 Gün

Günlük Toz Emisyonu: 488,40 / 312 = 1,56 kg/gün

Çalışma Süresi(Saat) 8 Saat 1 vardiya

Saatlik Toz Emisyonu: 1,56 / 8 = 0,19 kg/saat

Malzemenin alınması, yüklenmesi, taşınması sırasında oluşacak toplam toz miktarı;

0,19 kg/saat dir.

Özet olarak;

Çalışma alanında oluşacak toz:

• Örtü toprağının alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu; 0,44 kg/saat

• Pasanın alınması, yüklenmesi, taşınması, depolanması sırasında oluşacak toz emisyonu; 1,07 kg/saat

• Malzemenin yüklenmesi, taşınması sırasında oluşacak toz emisyonu: 0,19 kg/saat Ocak faaliyetleriyle oluşacak toplam toz emisyonu;

0,44 kg/saat + 1,07 kg/saat + 0,19 kg/saat = 1,70 kg/saat’ tir.

Bu değer 03.07.2009 tarih ve 27277 sayılı Resmi Gazete’de yayımlanan " Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği" EK-2, Tablo 2.1' de belirtilen 1,0 kg/saat‘ lik sınır değerinin üzerinde olmasından dolayı toz modellemesi yapılması gereklidir.
