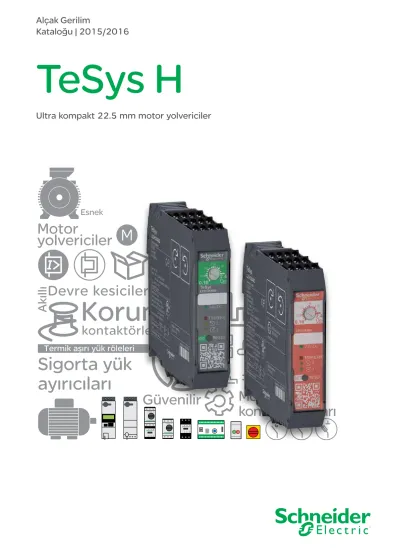

Alçak Gerilim

Kataloğu | 2015/2016

Motor

yolvericiler

Koruma

Güvenilir

Termik aşırı yük röleleri

Devre kesiciler

Motor

kontaktörleri

Esnek

Akıllı

kontrol cihazları

Sigorta yük ayırıcıları

Ultra kompakt 22.5 mm motor yolvericiler

TeSys H

(2)

TeSys

Kontrol ve Koruma Bileşenleri

Ultra Kompakt motor yolvericiler

Tamamen entegre

Ultra kompakt yolvericiler TeSys H

Tanım

<?>

Özellikler

<?>

Boyutlar ve

şemalar

^<?>

Ultra kompakt yolvericiler TeSys H

Sayfa

Sunum

4

Referanslar

⁵

Tasarımcılar için Teknik Veriler <?>

(3)

Sunum Ultra kompakt yolvericiler

TeSys H

TeSys H, gıda ve içecek, lojistik ve dayanıklı tüketim malları gibi sektörlerde panolarda yer tasarrufu sağlayan kompakt bir çözümdür.

Standart versiyon

p 2 farklı değer:

- 2.4 A 400 V AC53a - 6.5 A 400 V AC53a

p 2 farklı kontrol gerilimi:

- 24 V DC

- 110 V / 230 V AC

Emniyet versiyonu

p Dahili Safe Torgue Off:

- IEC61508-1'e göre SIL3 - ISO13849-1'e göre Ple

p ATEX:

PB114714.eps PB114712.eps

PB114718.eps PB114716.eps

p 2 farklı terminal tipi:

- Vida bağlantı - Yay bağlantı

p 3 farklı fonksiyon:

- DOL yolverme - Enversör yolverme

Sunum Ultra kompakt yolvericiler

TeSys H

Dünyadaki en kompakt 3 KW / 400 yolverici

Kolay uygulama Kolay

Tasarım

%75'e kadar alan daraltma

p Ultra kompakt 22.5 mm yolverici

p Enversör ve DOL tek modülde

p Panolarda maksimum yer tasarrufu

Yüksek elektriksel ömür

p Zorlu uygulamalar için uygundur

p 30 000 000 AC53a elektriksel ömür

p DIN rayına doğrudan montaj

p Kontrol terminalleri ürünün üst kısmında

p Güç terminalleri ürünün alt kısmında

p Geniş motor koruma ayar akımı

p Termik açma sonrası, otomatik manuel veya uzaktan resetleme

p Geniş kontrol gerilimi

22,5 mm

PB114721_R.eps

QR kodu ile ürün veri sayfasına

doğrudan erişim.

(4)

Klasik TeSys H emniyet çözümleri Ultra kompakt yolvericiler

TeSys H

Sunum

PB114715.eps

101393.eps107014.eps PB114716.eps

101393.eps107014.eps

DOL yolverme

Enversör yolverme

TeSys H Emniyet

p En yüksek emniyet

standartlarına anında uygunluk

p Daha basitleştirilmiş mimari tasarım

p Daha hızlı panel uygulaması

101393.eps107014.eps PB114847_r.epsPB113929_r.eps PB113929_r.eps

101393.eps107014.eps PB114847_r.eps PB113929_r.epsPB113929_r.eps

VEYA

Sunum Ultra kompakt yolvericiler

TeSys H

PB114712.eps

PB114801_r.epsPB114802_r.eps

Başlat: yarı iletken yoluyla iletim.

Durdur: yarı iletken, iletken olmayan bir hale gelir.

Sıfır gerilim altında kontak kapatma.

Elektrik arkı yok:

kontak korunur.

Yarı iletken, artık iletken değil.

Kontağın açılmasından önce yarı iletken tetiklenir.

Kontak açma:

- ark yok: kontak korunur.

Hibrid teknolojisi:

Her kontak, anahtarlama için bir güç yarı iletkeni ile birleştirilmiştir

Daha fazla sayıda açma/kapama ömrü, daha uzun süre dayanıklılık.

1

2

1

3 1

0

4

0

DB418917.eps

1

2 3

1

0

4

0

DB418918.eps PB114711.eps

DOL yolverme

Klasik VEYA TeSys H standart çözümleri

Enversör yolverme

Kapatma

Açma

Hibrid teknolojisi nasıl çalışır?

(5)

Referanslar Ultra kompakt yolvericiler Referanslar

TeSys H Standart

Emniyet- IEC değerleri

Ultra kompakt yolvericiler

TeSys H Standart

Emniyet - UL değerleri

PB114711_r.eps PB114711_r.eps

PB114715_r.eps PB114716_r.eps

Asenkron motorlar için yolvericiler - AC53a kullanım kategorisi:

Standart yolvericiler TeSys H

Yolvericiler Trifaze motor: çeşitli voltajlar için

maksimum güç (KW) Akım

aralığı Ticari referanslar

⁽¹⁾

220 V 230 V 380 V 400 V 415 V 440 V 500 V A

DOL yolverme

Vida bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ1H2X4pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ1H6X5pp

Yay bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ1H2X43pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ1H6X53pp

Enversör yolverme

Vida bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ2H2X4pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ2H6X5pp

Yay bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ2H2X43pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ2H6X53pp

(1) ●● işaretini bobin koduna göre değiştirin: BD (24 V DC) veya FU (110-230 V AC).

Asenkron motorlar için yolvericiler - AC53a kullanım kategorisi:

Standart yolvericiler TeSys H

Yolvericiler HP cinsinden trifaze motor Akım aralığı Ticari referanslar

⁽¹⁾

208 V 220 V- 240 V 440 V- 480 V A

DOL yolverme

Vida bağlantı 1/2 1/2 1 0,18...2,4 LZ1H2X4pp

1 1,5 3 1,5...6,5 LZ1H6X5pp

Yay terminalleri 1/2 1/2 1 0,18...2,4 LZ1H2X43pp

1 1,5 3 1,5...6,5 LZ1H6X53pp

Enversör yolverme

Vida bağlantı 1/2 1/2 1 0,18...2,4 LZ2H2X4pp

1 1,5 3 1,5...6,5 LZ2H6X5pp

Yay terminalleri 1/2 1/2 1 0,18...2,4 LZ2H2X43pp

1 1,5 3 1,5...6,5 LZ2H6X53pp

Emniyet yolvericileri TeSys H

Yolvericiler HP cinsinden trifaze motor Akım aralığı Ticari referanslar

⁽¹⁾

208 V 220 V- 240 V 440 V- 480 V A

DOL yolverme

Vida bağlantı 1/2 1/2 1 0,18...2,4 LZ7H2X4pp

1 1,5 3 1,5...6,5 LZ7H6X5pp

Yay terminalleri 1/2 1/2 1 0,18...2,4 LZ7H2X43pp

1 1,5 3 1,5...6,5 LZ7H6X53pp

Enversör yolverme

Vida bağlantı 1/2 1/2 1 0,18...2,4 LZ8H2X4pp

1 1,5 3 1,5...6,5 LZ8H6X5pp

Yay terminalleri 1/2 1/2 1 0,18...2,4 LZ8H2X43pp

1 1,5 3 1,5...6,5 LZ8H6X53pp

Emniyet yolvericileri TeSys H

Yolvericiler Trifaze motor: farklı gerilimler için

maksimum güç (KW) Akım

aralığı Ticari referanslar

⁽¹⁾

220 V 230 V 380 V 400 V 415 V 440 V 500 V A

DOL yolverme

Vida bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ7H2X4pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ7H6X5pp

Yay bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ7H2X43pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ7H6X53pp

Enversör yolverme

Vida bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ8H2X4pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ8H6X5pp

Yay bağlantı 0,37 0,37 0,75 0,75 0,75 0,75 1,1 0,18...2,4 LZ8H2X43pp

1,5 1,5 2,2 3 3 3 3 1,5...6,5 LZ8H6X53pp

Endüktif olmayan yükler için yolvericiler - AC51 kullanım kategorisi:

Yolvericiler Endüktif

olmayan yük Uygulama Ticari referanslar

⁽¹⁾

A

Vida bağlantı 2,4 Standart LZ1H2X4pp

Emniyet LZ7H2X4pp

9 Standart LZ1H6X5pp

Emniyet LZ7H6X5pp

Yay bağlantı 2,4 Standart LZ1H2X43pp

Emniyet LZ7H2X43pp

9 Standart LZ1H6X53pp

Emniyet LZ7H6X53pp

Endüktif olmayan yükler için yolvericiler - AC51 kullanım kategorisi:

Yolvericiler Endüktif

olmayan yük Uygulama Ticari referanslar

⁽¹⁾

A

Vida bağlantı 2,4 Standart LZ1H2X4pp

Emniyet LZ7H2X4pp

9 Standart LZ1H6X5pp

Emniyet LZ7H6X5pp

Yay bağlantı 2,4 Standart LZ1H2X43pp

Emniyet LZ7H2X43pp

9 Standart LZ1H6X53pp

Emniyet LZ7H6X53pp

LZ1H2X4BD LZ1H2X4BD

LZ7H2X4BD LZ8H2X4BD

(6)

Referanslar Ultra kompakt yolvericiler

Kısa devre koruma ürünü seçimi

PB114722_r.eps

22,5 mm

PB114721_r.eps 22,5 mm

PB114721_r.eps

GV2L + LZ2H2X4BD

Manyetik devre kesiciler:

b GV2L: döner kurma kollu tip - Ue = 500 V b GV2LE: kumanda kollu tip - Ue = 415 V.

Devre kesici seçimi

IEC/EN 60947-4-2'ye göre Tip 1 koordinasyon

Maks lq TeSys H sayısı Devre kesici referansı 2,4 A 6,5 A Döner kurma

kollu Kumanda kollu

A kA

0,4 50,0 1 1 GV2L03 GV2LE03

0,63 50,0 1 1 GV2L04 GV2LE04

1 50,0 1 1 GV2L05 GV2LE05

1,6 50,0 1 1 GV2L06 GV2LE06

2,5 35,0 1 1 GV2L07 GV2LE07

4 12,5 1 1 GV2L08 GV2LE08

6,3 8,0 2 1 GV2L10 GV2LE10

10 7,0 4 1 GV2L14 GV2LE14

14 5,0 5 2 GV2L16 GV2LE16

18 4,0 7 2 GV2L20 GV2LE20

25 4,0 10 3 GV2L22 GV2LE22

32 3,0 13 4 GV2L32 GV2LE32

Tasarımcılar için Teknik

Veriler

TeSys H

İçindekiler

TeSys H – Ultra kompakt motor yolvericiler

Tanım ...<?> - 11

Özellikler ...12 -15

Boyutlar ve şemalar ...16

(7)

Ultra kompakt yolvericiler

TeSys H

Tanım

Güvenlik zinciri uygulamaları için elektrik şemaları

Tercih edilen

Elektriksel kullanım ömrü: 30000000 AC53a elektrik döngüsü

Preventa XPSAF Emniyet Cihazı ile iki kanallı giriş ve çıkışlar üzerinden Acil DURDURMA Devrelerinin İzlenmesi için Güvenlik Zinciri Uygulaması.

PE M 3a

L1 L2 L3 a(L) / + a(N) / -

2/T1 A1 I.1C

4/T2 A2 I.2

95 Y2

98 Y1 A2 PE96 Y3

6/T3

LZ7Hppppp XPSAC

LZ8Hppppp

S1

S2 ESC

33 Y43

34 Y44

2324

13

A1 Y1 Y2 14

1/L1 3/L2 5/L3

or

DB418904.eps

Mümkün ancak tavsiye edilmez

Elektriksel kullanım ömrü: 10000 AC53 a elektrik döngüsü

Preventa XPSAC Emniyet Cihazı ile iki kanallı girişler ve çıkışlar üzerinden Acil Durdurma Devrelerinin İzlenmesi için Güvenlik Zinciri Uygulaması.

PE M 3a

L1 L2 L3 a(L) / + a(N) / -

2/T1 A1 I.1C

4/T2 A2 I.2

95 Y2

98 Y1 A2 PE96 Y3

6/T3

LZ7Hppppp XPSAC

LZ8Hppppp

S1

S2 ESC

33 Y43

34 Y44

2324

13

A1 Y1 Y2 14

1/L1 3/L2 5/L3

or

DB418905.eps

Ultra kompakt yolvericiler

TeSys H

Tanım

Ürün ayar prosedürü

Ayar prosedürü

0.18

0.56 2.4

TeSys LZ2HX24FU

110-230V AC 1.02

1.48 1.94

TRIP/ERR

SET 1 2

Kontrol devrelerinin güç kaynağı Uzaktan resetleme devresi

Hata gösterge devresi

Nominal akım ayarlama Durum LED'i Manuel Ayar/Reset

Güç L1-L2-L3 Motordevresi T1-T2-T3

QR kod: ürün bilgilerine erişim

B A

DB418903.eps

ADIM EYLEM

1 SET/RESET düğmesine erişmek için Tesys H Motor yolvericinin önündeki kapağı kaldırın.

2 SET/RESET düğmesine en az 6 saniye basılı tutun.

6 saniyenin sonunda 110-230 V AC veya 24 V DC LED bir kez yanıp söner.

3 LED bir kez yanıp söndükten sonra, SET/RESET düğmesini bırakın.

4 Bir nominal akım seçmek için potansiyometreyi çevirin ve ardından LED'ler doğru nominal akımı gösterene kadar konuma ince ayar yapın.

5 Seçilen nominal akımı kaydetmek için SET/RESET düğmesine basın.

110-230 V AC veya 24 V DC LED yanar ve diğer LED'ler söner.

6 Tesys H motor yolvericinin ön tarafında bulunan plastik kapağı kapatınız.

Koruma fonksiyonları

Potansiyel hatalara karşı trifaze motor koruması sağlanır

I b Termik aşırı yük: motor akımı cihaz üzerinde ayarlanan akımı aştığında.

b Dengesiz faz: motor akımları birbirlerinden %33'ün üzerinde bir oranda farklı olduğunda

b Faz kaybı: motor akımı cihaz üzerinde ayarlanan akımı aştığında

b Sıkışma veya durma: Yolverme veya çalıştırma fazı sırasında 2 saniye süreyle 45 A'yı aşan motor akımı - Hiçbir motor bağlı değil - Motor akımı, en az iki fazda, 2 saniyeden uzun bir süre minimum yapılandırılabilir akımın altında.

Tespit edilen tüm bu durumlarda TeSys H Motor yolverici kapanır,TRP/ERR LED'i ve

arıza sinyal kontağını etkinleştirin.

(8)

Özellikler Ultra kompakt yolvericiler

TeSys H

Sistem durumları

Başarısızlık oranları için veritabanı SN 29500

Sistem tipi Tip B

Kullanılan standart IEC 61508

Beta faktörü % 1

40 °C ortam sıcaklığında Tehlikeli Arızalar için Ortalama Süre

(MTTF) 39,3 (LZ7H veya LZ8H 24 V DC)

39,1 (LZ7H veya LZ8H 110/230 V AC)

Safe Torgue-off

LZ7H veya LZ8H 24 V DC LZ7H veya LZ8H 110/230 V AC

Ortam sıcaklığı °C 40 40

Tehlikeli Arızalar için Ortalama Süre (MTTF) 517 289

Kapanma zamanı 8° 100

λsd [FIT] güvenli, algılanabilir 664 638

λsu [FIT] güvenli, algılanamaz 968 935

λdd [FIT] tehlikeli, algılanabilir 218 388

λdu [FIT] tehlikeli, algılanamaz 2,67 6,82

SFF [%] Güvenli arıza oranı 99 99

DCS [%] Diagnostik kapsama koruyucu 40,7 40,6

DC [%] Diagnostik kapsama 98 98

PFH Her saat için tehlikeli arıza olasılığı 2,67 x 10^-9 6,82 x 10^-9

Emniyet seviyesi IEC/CEI 61508-1: SIL 3

ISO 13849-1: Kategori 3 PL e EN 60954-1: Kategori 3

Motor aşırı yük koruması

LZ7H veya LZ8H 24 V DC LZ7H veya LZ8H 110/230 V AC

Ortam sıcaklığı °C 40 40

Tehlikeli Arızalar için Ortalama Süre (MTTF) 447 273

Açma süresi IEC/CEI 60947-4-2, Sınıf 10 A'ya göre

λsd [FIT] güvenli, algılanabilir 637 636

λsu [FIT] güvenli, algılanamaz 870 841

λdd [FIT] tehlikeli, algılanabilir 239 402

λdu [FIT] tehlikeli, algılanamaz 17 17

SFF [%] Güvenli arıza oranı 99 99

DCS [%] Diagnostik kapsama koruyucu 42,3 43,1

DC [%] Diagnostik kapsama 93 95

Emniyet seviyesi IEC/CEI 61508-1: SIL 2

Ortam

Nominal yalıtım gerilimi (Ui) IEC/EN 60947-1 standardı ile uyumlu, aşırı gerilim kategorisi III, kirlilik sınıfı: 2

V 500

Nominal darbe dayanım

gerilimi (Uimp) IEC/EN 60947-4-2 ile

uyumluluk kV 6 (24 V DC kontrol gerilimi); 4 (110 V - 230 V AC kontrol gerilimi)

Standartlarla uyumluluk IEC / EN 60947-4-2

Ürün sertifikaları CE, CUL, ATEX ( emniyet yolvericileri için), CCC ( devam ediyor)

Koruma sınıfı IEC / EN 60947-1'e uygun IP20

Çevre kategorisi IEC / EN 60947-1'e uygun E

Koruyucu işlem IEC/EN 60068-2-30 ile

uyumluluk “TC”

Cihazın çevresindeki ortam

hava sıcaklığı Depolama °C -40…+80

Çalışma (değer kaybı eğrilerine bakınız) °C -25…+70 Maksimum çalışma rakımı değer kaybı olmaksızın m 2000

değer kaybı ile m Hayır

Çalışma konumları

(değer kaybı eğrilerine bakınız) Dikey eksen (yatay DIN rayı) Evet Yatay eksen (dikey DIN rayı) Yetkili değil Darbe dayanımı

1/2 sinüs dalgası = 18 ms IEC/EN 60068-2-27 ile

uyumluluk gn 30 Yolverici KAPALI

gn 30 Yolverici AÇIK Titreşim dayanımı

10…150 Hz IEC/EN 60068-2-6 ile

uyumluluk gn 5 Yolverici KAPALI

gn 5 Yolverici AÇIK Elektrostatik boşalmaya

dayanım IEC/EN 61000-4-2 ile

uyumluluk kV Hava boşaltma: 8 kV

kV Kontak boşaltma: 6 kV Yayılmalı yüksek frekanslı

kesintilere bağışıklık IEC/EN 61000-4-3 ile uyumluluk

80 - 1 GHz V/m 20

1,0 - 6 GHz V/m 10

Hızlı geçici akımlara

bağışıklık IEC/EN 61000-4-4 ile

uyumluluk kV 3

İletimli yüksek frekanslı

kesintilere bağışıklık IEC/EN 61000-4-6 ile

uyumluluk V 10

Yayılmalı ve

iletimli emisyon CISPR 11 ve EN

55011 ile uyumlu Sınıf A

Dalgalanma IEC/EN 61000-4-5 ile;

uyumluluk kV 1 simetrik

kV 2 asimetrik

Özellikler Ultra kompakt yolvericiler

TeSys H

Kontrol devresi özellikleri

Nominal gerilim a 50/60 Hz V 110 - 230

c V 24

Gerilim sınırları a 50/60 Hz V 85…253

c V 19,2…30

Gerilim düşüşleri ms 3

Kısa süreli kesintiler ms 3

Güç devresi özellikleri

LZp2X4pp LZp6X5pp

Nominal Çalışma Akımına karşılık gelen güç kaybı

(değer kaybı eğrisinr bakınız) W 0,88…4,1 0,88…7

Nominal Çalışma Akımı IEC/EN 60947-4-3’e

uygun olarak AC51 A 0,18 - 2,4 1,5 - 9

IEC/EN 60947-4-2’ye

uygun olarak AC53a A 0,18 - 2,4 1,5 - 6,5

Elektriksel ömür AC51 Op 30 000 000 ⁽¹⁾

Op 10 000 ⁽²⁾

AC53A Op 30 000 000 ⁽¹⁾

Op 10 000 ⁽²⁾

Maksimum Çalışma hızı AC51 Op/h 7200

AC53A Eğrilere bakınız

Aşırı yük açmasından sonra

yeniden başlatma zamanı Manuel veya uzaktan mod mn 2

Otomatik mn 20

Güç ve Kontrol Terminali Özellikleri

Terminal tipi Vidalı M3 Yaylı

Kablo uçsuz

esnek kablo 1 iletken mm² 0,25…2,5 0,25…2,5

2 iletken mm² 0,25…0,75

Kablo uçlu

esnek kablo 1 iletken mm² 0,25…2,5 0,25…2,5

2 iletken mm² 0,25…1,5 0,25…1,5

Kablo uçsuz

sabit kablo 1 iletken mm² 0,25…2,5 0,25…2,5

2 iletken mm² 0,25…0,75

Tornavida mm düz başlı tornavida: 3 mm

Sıkma torku N.m 0,5…0,6

(1) Kontrol girişleri sayesinde AÇIK/KAPALI kontrolü ile (I I terminalleri).

(9)

Minimum görev döngüsü t/T (%) ile döngü süresi T (s)

Yolverme süresinde oluşan peak akımlardan dolayı Tesys H başlat/durdur belli bir süre sonra yapılmalıdır.

Aşağıdaki şemalar, 2 tipik yolverme süresi değerlerinin toplam dönemine göre minimum görev döngüsünü gösterir.

Yolverme süresi = 100 ms olduğunda

T (s)

Görev döngüsü

DB418910.eps

%10

%20

%30

%40

%50

%60

%70

%80

%90

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Yetki verilmiş alan

Örnek: yolverme süresi = 100 ms ise

ON

t/T= % 70

% 100 T 0% 0 t/T = % 30

TAMAM değil TAMAM

ON

t T t

% 100 0% 0

Başlama zamanı:

geçerli sürenin başlamasıyla tanımlanır

DB418909.eps

Yolverme süresi = 150 ms olduğunda

T (s)

Görev döngüsü

%20

%30

%40

%50

%60

%70

%80

0 5 10 15 20 25 30 35

Yetki verilmiş alan

DB418911.eps

Özellikler Ultra kompakt yolvericiler

TeSys H

20 °C'de aşırı yük koruması açma eğrisi

Ir

Süre (s)

0,5 2 5 10

3

1

1 2 3 4 5 6 7 8 9 10

20 50 100

30 200

I > 45 A => t < 2 s Maks

Min Sınıf10 A

DB418906.eps

Değer kaybı eğrileri: maksimum yük akımı (ln)

Ta

In (A)

10 20 30

24 V DC

50 60 70

40 0

6 4 2 7 5 3

1

(°C) LZpH6X5BD

LZpH2X4BD

0

LZpH6X5BD

1

1 2

2

DB418907.eps

Göre değer kaybı:

b motor yolverici kontrol güç kaynağı b ortam sıcaklığı (Ta)

b cihazlar arasındaki uzaklık

1: Boşluklu 20 mm 2: boşluksuz.

Ta

In (A)

1

10 20 30 40 50 60 70

0 6 4 2 7 5 3

1 0 (°C)

LZpH6X5FU

LZpH2X4FU LZpH6X5FU

110-230 V AC

2

DB418908.eps

Özellikler Ultra kompakt yolvericiler

TeSys H

(10)

Boyutlar, mm

LZpHppppp LZpHppp3pp

113,4 22,6

106,5

DB418912.eps

113,4 22,6

107,5

DB418913.eps

Kablo bağlantı şemaları

Standart yolverici ile motor kontrolü Emniyet yolvericisi ile motor kontrolü

L1 1/L12/T1 L2 3/L2 A1 I.1

4/T2 L3 5/L3 A2 I.2

98 Y296 Y195 Y3

6/T3

a(L) / + a(N) / -

LZ1Hppppp LZ2Hppppp

3aM PE

DB418914.eps veya L1 1/L12/T1 L2 3/L2 A1 C I.1

4/T2 L3 5/L3 A2 I.2

98 Y296 Y195 Y3

6/T3

a(L) / + a(N) / -

LZ7Hppppp LZ8Hppppp

3aM PE

Emniyet İşleme Cihazı

DB418916.eps veya

Güç terminalleri

T1, T2, T3 Motor bağlantısı L1, L2, L3 Güç girişleri Kontrol terminalleri

A1, A2 Yardımcı güç ünitesi I.1 Kontrol girişi, yön 1

I.2 Kontrol girişi, yön 2 (yalnızca LZ2H ve LZ8H) C Kontrol girişleri ortak noktası (yalnızca LZ7H ve

LZ8H)

Y1 Reset modu, ortak nokta Y2 Reset modu, uzaktan, manuel Y3 Reset modu, otomatik 98, 96, 95 Açma veya hata sinyal kontağı

Boyutlar, şemalar Ultra kompakt yolvericiler

TeSys H

(11)

Schneider Elektrik Sanayi ve Ticaret A.Ş.

Küçükbakkalköy Mah. Defne Sokak No: 3 Büyükhanlı Plaza

34750 Ataşehir / İstanbul Tel: +90(216) 655 88 88 Faks: +90(216) 655 87 87 www.schneider-electric.com.tr

10-31-1247 Standartlar, özellikler ve tasarımlar zaman zaman

değişebildiğinden, lütfen bu belgede verilen bilgiler için onay isteyin.

Yayın: Schneider Electric Industries SAS Fotoğraflar: Schneider Electric Yayınlayan:
