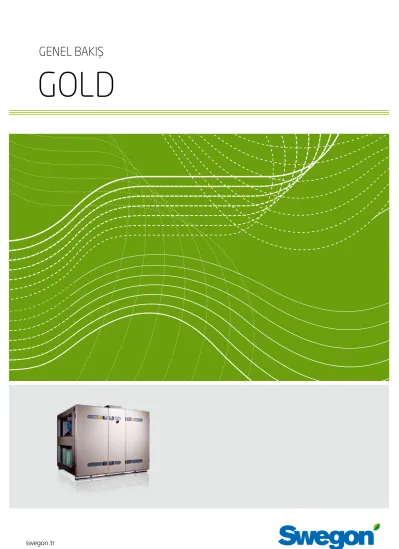

GOLD
swegon.tr
2
GOLD PX
Plaka ısı değiştirici
GOLD CX
Serpantin ısı değiştirici
GOLD RX
Döner ısı değiştirici
GOLD SD
Hava besleme ve hava boşaltma kontrol üniteleri
Eşsiz özellikleri sebebiyle GOLD ünitelerini seçmelisiniz.
Yerden tasarruf
GOLD kompakt boyutlara sahiptir ve bunun da ötesinde keskin kanal eğimleri klima santraline basınç kaybı olmadan bağlanabilir. Bu, tesisat odasında yerden tasarruf etmenizi sağlar.
Optimum çalışma ekonomisi
Enerji tasarrufu sağlayan fanlar, verimli ısı gerikazanımı ve sıcaklıkların tam kontrolü, hava akışları ve çalışma süreleri optimum çalışma ekonomisi sağlar.
2005 yılında GOLD üniteleri için plaka tipli ve serpantin tipli eşanjörleri sunduk. 2006 süresince, GOLD SD klima santrallerini sunduk. Aşağıdakiler 2007 için yeni ürünler- dir:
ReCO2
Garantili hava kalitesine sahip devridaim egzos havası için enerji tasarruf fonksiyonu ve aksesuarları. Bu fonksiyon patentlidir. Bkz sayfa 20.
Xzone
İki sıcaklık alanını kontrol etmek için fonksiyon ve aksesu- arlar.
Ön ısıtma
Dış ortam havasının ön ısıtması için fonksiyon ve aksesuarlar.
Ön filtre
Dış ortam havasının ön filtreleme için fonksiyon ve aksesuarlar.
Yeni ReCO2 fonksiyonu hava devridaim bölümü aksesuarına sahip havalandırma santrallerinde, enerji tasarrufu amacıyla kullanılabilir.
Ekonomik kontrol fonksiyonları
Kontrol sistemine entegre edilmiş çok sayıda fonksiyon el tipi mikro terminal ile aktifleştirilmek için hazırdır. Fonksiyonlar- dan bazıları enerji tasarrufu için eşsiz fırsatlar sağlar.
Tak ve Çalıştır
Soğutma üniteleri ve ısıtma serpantinleri gibi aksesuarlar için kullanıma hazır kontrol fonksiyonları sağlanmıştır, kablolama kolay bağlanan konektörlere sahip kablolar ile yapılır. Tak ve Çalıştır!
Yeni Ürünler, 2007
Enerji verimliliği dikkate alınmıştır.
GOLD ünitelerindeki motorlar ve frekans invertörleri mümkün olan en az gücü tüketirken en mükemmel çıkışı sağlayacak şekilde optimize e edilmişlerdir.
Motorlar Sınıf EFF1 performansındadır, örn. performansları AB ve CEMEP Avrupa Elektrikli Makinalar ve Güç Elektro- nikleri Üreticileri Komisyonu tarafından belirlenen en yüksek verimlilik sınıfında ölçülür. Frekans invertörleri de yüksek güç faktörüne sahiptir. Bu sayede daha düşük nominal değerlere sahip sigortaların kullanımını mümkün kılar.
Fanlar kompakttır ve çok az yer kaplarlar. Keskin eğimler fan çıkışına basınç kaybı olmaksızın uygulanabilir. Düşük gürültü seviyesi daha küçük susturucuların kullanılmasını mümkün kılar – bazı uygulamalarda havalandırma sisteminde sus- turucu kullanımına bile gerek olmaz.
Swegon’un fanları düşük enerji tüketimi, düşük montaj mali- yeti, düşük basınç kayıpları ve yerden tasarruf sağlar.
Swegon’un döner ısı eşanjörleri (RX), %85’e kadar eşsiz sıcaklık verimliliği ve düşük basınç kaybı sağlarlar. Özel- likle nem alacak şekilde kaplanmış rotor yüzeylerinden birini seçtiğinizde, döner ısı eşanjörleri soğutma enerjisini en verimli şekilde iyileştirir.
Bununla birlikte, bazı uygulamalarda, ısı eşanjörlerinin hava akış yolları birbirinden tamamen ayrı olmalıdır. Bu tür uygu- lamalar için plakalı ısı eşanjörleri (GOLD PX) veya serpantinli ısı eşanjörleri (GOLD CX ve GOLD SD) gereklidir. Bu alternatif ısı eşanjörleri sahip oldukları enerji verimliliği, donma önleme koruma sistemiyle egzos havasındaki nemi de ölçerler. Bu sayede gerçek donma riski söz konusu olana kadar verimlilik min. ayar noktasından kontrol edilmez.
Swegon’un ısı eşanjörleri binanın ısıtma ve soğutma sistemini optimum düşük seviyelerde kullanırken maliyetlerinizi düşürür.
Optimize ısı gerikazanımı ve soğutma enerjisi gerikazanımı
Enerji verimli fanlar
4
Araçlar ağırlıklarında altın ederler.
Basınçlar, hava akışları, sıcaklıklar, enerji iyileştirmesi ve çalışma periyodu IQnomic kontrol sisteminde kontrol edi- lebilir, bu tüm GOLD hava kontrol ünitelerinde standarttır.
Pratikte hava kontrol üniteleri için düşünebileceğiniz tüm fonksiyonlar sistemde vardır ve aktifleştirilmeyi beklemekte- dir. Ayrıca çeşitli enerji tasarruf fonksiyonları da vardır, bunlar Hızlı Soğutma, yoğunluk düzeltmeli hava akışı ve iklim ilişkili hava akışıdır.
Tüm ayarlar ve okumalar düz metin olarak kullanıcı dostu el tipi mikro terminalden girilebilir/görüntülenebilir.
Standart olarak, GOLD tüm haberleşme standartları ile uyum- ludur (TCP/IP, EIA 485 ve EIA 232). TBLZ haberleşme ünitesi LON ve Trend ile haberleşme içinde kullanılabilir.
GOLD ağa bağlanmak üzere hazır dahili web haberleşme fonksiyonuna da sahiptir. İhtiyacınız olan tek şey ağ bağlantısı olan sıradan bir bilgisayardır.
Kontrol ekipmanının entegre olması ve özel olarak GOLD için geliştirilmiş olması elektroniklerinin ve mekaniklerinin uyumlu çalışmasını sağlar. Bu aynı zamanda standart bileşenler ile üretilmiş bir kontrol sistemine göre bir adım önde olmanızı sağlar.
Geleneksel kontrol bileşenlerin ve denetleme sistemlerinin planlama, hazırlama, programlama, yapılandırma ve montajı ile karşılaştırıldığında IQnomic çok daha düşük bir maliyete sahiptir.
Akıllı ekonomist
ProUnit doğru ünitenin seçimini kolaylaştırır
ProUnit doğru havalandırma santralini seçmenize yar- dımcı olur. Bu tam web tabanlı yazılıma Swegon’un web sitesinden ulaşabilirsiniz. ProUnit içinde, projeye özel akış şemaları hazırlayabilir, ısı eşanjör seçeneklerini karşılaş- tırabilir, enerji maliyeti tahmini yapabilir, ömür döngüsü maliyetleri hesaplayabilir, müteahhit markalama listesi oluşturabilir ve spesifik kontrol fonksiyonları kullanmanın size nasıl fayda sağlayacağını görebilirsiniz. AutoCAD ve MagiCAD bağlantıları ile modeller tasarımlarda kullanım için dışarı verilebilir.
ProUnit optimal ve enerji verimliliği olan iç mekan iklim- lendirme için doğru GOLD ünitesinin seçimini
kolaylaştırır.
GOLD ile efektif çözümler
Merkezi olmayan havalandırma
Swegon öncü ürünler yaratan bir geçmişe sahiptir ve GOLD hem müşteriler hem de rakipler tarafından kriter olarak kulla- nılan bir üründür.
Swegon bir adım daha ileri gitmiş ve müşteriye yatırımı karşılı- ğında maksimum dönüş sağlayan çözümler geliştirmiştir.
Merkezi olmayan havalandırma buna bir örnektir. Konsept büyük tek bir ünite yerine daha küçük birkaç ünite kullan- maya dayanır. Her ünite binanın kendine ait daha küçük bölümlerine hizmet verir ve bu sayede müşteri karlılığını artırır.
Merkezi olmayan çözüm daha fazla boş zemin alanı yarattığı için bu alanların kiralanmasıyla daha fazla gelir sağlar. Bunun mümkün olabilmesinin sebebi GOLD ünitesinin çok az yer kaplaması ve yarattığı ses seviyesinin çok düşük olmasıdır.
İşletme maliyetleri çoğu zaman daha düşüktür çünkü daha küçük havalandırma santrallerindeki fanlar, ısı gerikazanımı ve kontroller daha büyük bir ünitedekinden daha verimlidir.
Diğer avantajları ise havalandıra sistemi her kiracının özel konfor ihtiyacına uyacak şekilde kolayca ayarlanabildiğinden binanın daha esnek hale gelmesi ve hem yeni binalarda hem de yenilenen binalarda binanın aşamalar halinde tamamlana- bilmesidir.
GOLD ünitelerinin kullanıldığı merkezi olmayan havalandırma zemin yüzeylerini başka kullanımlar için serbestleştirir ve daha fazla esneklik sunar.
Swegon Çözümleri canlı iç mekan iklimlendirme için size eksiz çözüm paketleri sunar. Swegon oteller, fabrikalar, ofis binaları, alış veriş merkezleri ve diğer kamu binaları için opti- mize çözümler sağlar.
Çeşitli paketlerimizde bulunan bileşenlerin her biri optimum uygunluk için özel olarak seçilmiştir. Swegon Çözümlerinin çekirdeğini GOLD hava kontrol sistemi oluşturur. Yapısal mühendislik ile ilgili düşünceler ve bina içindeki aktivite-
Örneğin bodrumdaki tek büyük havalandırma ünitesi ciddi miktarda taban alanı ve büyük şaftlar gerektirir (üst- teki çizim).
GOLD sistemi ile binanın her katında şaft ile aynı miktarda yer kaplayan bir hava kontrol ünitesi kullanımı müm- kündür. Bu sayede bodrumun tamamı araç park alanları gibi kiralanabilir boş alanlara dönüşür (alttaki çizim).
Swegon Çözümleri
lere bağlı olarak GOLD ünitesi Swegon’un diğer ürünleri ile birlikte kullanılabilir, bunlar Parasol konfor modülleri, Primo çevresel duvar sistemleri veya Tavan Koleksiyonundaki hava difüzörleridir.
GOLD ekonomik çalışma ve en yüksek derece konfor sağla- yan çeşitli çözümler için kullanıma hazır kontrol fonksiyonla- rına sahiptir.
Swegon Çözümleri ekonomik ve talebe bağlı kontrollü işletim için eşsiz olanaklar sağlar.
Swegon ekonomik ve talep kontrollü havalandırma sistemleri için paket çözümler sunar – Swegon Çözümleri
6
GOLD ile nasıl kazanacaksınız.
Mimar
GOLD, montaj için performans ve kaliteden ödün vermeden çok az yere ihtiyaç duyar.
Düşük gürültü seviyesi ve çekici tasarımı sayesinde, GOLD klimalandırıl- ması yapılan yerin içine bile yerleştirilebilir. Amaçlara uygun aksesuarlar GOLD ünitelerinin dış mekanlara da monte edilmesini mümkün kılar.
GOLD esnekliği işlerinizi kesinlikle kolaylaştırır ve yaratıcılığınız sınırlanmaz tam tersi özgür bırakılır!
Uygulayıcı
GOLD kolay ve hızlı şekilde monte edilebilir. Üfleyiciler, varlık dedektörleri veya soğutma ünitesi gibi harici fonksiyonlar gerektiğinde, bunlar açık şekilde işaretlenmiş terminal bloklarına kolaylıkla kablolanabilir. Belirli kablolama işlemleri doğrudan modüler konektörlerle yapılabilir.
Eğer geçiş yolları dar ise; daha büyük GOLD ‘lar kolaylıkla bölümlere ayrılabilir.
GOLD anahtar teslim projeler için ideal çözümdür. Tüm gerekli fonksiyon- lar içindedir; sadece haberleşme ve denetleme için gerekli olanları aktifleş- tirmeniz yeterlidir.
Beklenmedik sürprizlerle karşılaşmazsınız ve hiç bir zaman kiracının her iki tarafı karşılamama riskiyle yüzleşmeniz gerekmez
Danışman
GOLD ünitelerinin yerleştirilmesi kolaydır çünkü kanallara çeşitli şekil- lerde bağlanabilirler. Kontrol, düzenleme ve denetleme sistemlerinin nasıl tasarlanacağına ilişkin kapsamlı çalışma gerekli değildir, hepsi bir aradadır, GOLD ile entegredir. Açıklama ve akış tabloları ProUnit hava kontrol seçim yazılımından sağlanabilir.
Ünitelerin Eurovent sertifikasına sahip olduğuna ilişkin doğru teknik veri ve bilgiler havalandırma sitemi devreye alındığında beklenmedik sürprizlerle karşılaşılmayacağının ilave garantisidir.
Tekerleği yeniden keşfetmenize gerek yok; bunun yerine GOLD fonksiyon- larından ve enerji verimliliğinden en güzel şekilde faydalanmaya odaklana- bilirsiniz.
Müşteri/Kullanıcı
GOLD üniteleri kendi sınıfında rakipsiz işletim ekonomisi ve çalışma ömrü maliyeti (LCC) sağlar. Esneklikleri eşsizdir ve havalandırma gereksinimleri değiştiğinde projelerin yeniden oluşturulması için büyük fayda sağlarlar.
GOLD piyasadaki bir çok haberleşme sistemi ile bilgi alış verişi yapabilir.
Kendi veri ağlarına sahip olan binalarda, GOLD bir yazıcının bağlanacağı kadar kolay şekilde ağa bağlanabilir.
Arka planda hava kontrol sisteminin çalıştığını asla fark etmezsiniz. Varlığını sadece düşük işletme ve kullanım ömrü maliyetleri ile hatırlarsınız, binada zaman geçiren veya yer kiralayan herkes memnundur, tatmin olmuştur ve ödemeyi kabul eder.
GOLD CX
GOLD SD GOLD RX
GOLD PX
Genel
GOLD RX/PX/CX tek parça üniteler doğrudan tahrikli besleme havası ve egzos havası fanları, besleme havası ve egzos havası filtreleri ve ısı eşanjörlerine sahip komple hava kontrol üniteleridir. Isı eşanjörleri döner tip (RX), plakalı tip (PX) veya çift serpantinden oluşur (CX).
GOLD SD tek yönlü üniteler modüler klima ve havalandırma santralleridir. havas Tüm boyutlar için opsiyonel özellikler mevcuttur. Isı eşanjör serpantinleri ve monte edilmemiş boru devresi paketleri 14-80 boyutlu üniteler için seçilebilir.
GOLD kolay okunur ekrana sahip el tipi mikro terminal ile kontrol edilebilen dahili kontrol cihazına sahiptir.
Elektrik ve kontrol sistemi hava kontrol ünitesi ile tamamen entegredir. Mikro işlemci tabanlı ekipman sıcaklıkları, hava akışlarını ve diğer fonksiyonları kontrol eder ve düzenler.
Sistem içerisindeki çok sayıda fonksiyon basit şekilde aktif- leştirilir.
Eğer üfleyiciler ve hava soğutucular gibi ilave fonksiyon bölümleri gerekliyse bunlar kanallara monte edilir.
Soğutma ve ısıtma için uygun
GOLD soğutma, ön ısıtma ve son ısıtma için uygundur.
Kontrol sistemindeki kontrol fonksiyonları aktifleştirilmek için hazırdır ve ekipmanın ilgili öğeleri aksesuar olarak mev- cuttur.
Uygulama yelpazesi
GOLD üniteleri konfor havalandırma uygulamaları için dizayn edilmiştir. Seçilen tipe bağlı olarak GOLD üniteleri ofis binaları, okullar, günlük bakım evleri, kamu binaları, dükkanlar, ikametgahlar gibi binalarda kullanılabilir.
Plaka/bobin ısı eşanjörlü (PX/CX) ve ayrı besleme havası ve egzos havası olan hava kontrol üniteleri (SD) nispeten nemli binaların havalandırılması için kullanılabilir, ancak kapalı yüzme havuzları gibi iç mekan neminin sürekli çok yüksek olduğu yerlerde kullanılamaz.
Besleme havası ile egzos havasının birbirinden tamamen ayrılması gereken uygulamalar veya kısıtlı yer sebebiyle bes- leme ve egzos havası için ayrı ünitelerin gerektiği yerler için ayrı GOLD (SD)santralleri tasarlanmıştır. Eğer sadece birine ihtiyaç varsa ayrı ayrı da kullanılabilir.
GOLD üniteleri dış mekanlara monte edilebilir ve bu durumda tavan, hava emme bölümü ve egzoz hava kapağı aksesuarları ile donatılmalıdır.
Sertifikasyon
Swegon AB ISO 9001 kalite güvence sistemine uygun Kalite Yönetim Sistemine ve ISO 14001 Standartlarını karşılayan Çevresel Yönetim Sistemine sahiptir. GOLD Hava Kontrol Sistemi Eurovent tarafından sertifikalandırılmıştır, No. AHU-06-06-319.
Genel
Sertifika No. 06.06.319
Teknik tanım
8
Mevcut toplam basınç yükselmesi, Pa
Bu broşürdeki tüm tablolar ve performans verileri sadece genel fikir vermesi içindir. Tam boyutlandırma web tabanlı ProUnit hava kontrol ünitesi seçim yazılımında yapılabilir. Bilgi- sayar tarafından oluşturulan tahmin için size en yakın Swegon satış temsilcisine başvurun veya yazılımı kendiniz kullanın. www.swegon.com adresinden edinebilirsiniz.
GOLD Hava akışı, m3/s RX Min. 250 Pa Maks.
SFPv 2.5
04 0.08 0.42 0.45
05 0.08 0.42 0.60 08 0.10 0.72 0.90 14 0.20 1.10 1.10 20 0.20 1.50 1.80 25 0.30 2.10 2.20 30 0.30 2.40 3.00 35 0.60 2.90 3.10 40 0.60 3.40 4.10 50 0.80 4.30 4.60 60 0.80 5.00 6.00 70 1.00 6.00 6.30 80 1.00 6.90 8.20 m3/h
m3/s
Mevcut toplam basınç yükselmesi, Pa
m3/h
m3/s
Mevcut toplam basınç yükselmesi, Pa m
3/h
m3/s
GOLD Hava akışı, m3/s PX Min. 250 Pa Maks.
SFPv 2.5
04 0.08 0.50 0.52
05 0.08 0.50 0.68
08 0.10 0.80 1.00
14 0.20 1.40 1.40
20 0.20 1.70 1.90
25 0.30 2.60 2.60
30 0.30 3.10 3.40
GOLD Hava akışı, m3/s CX Min. 250 Pa Maks.
SFPv 2.5
35 0.60 3.40 3.40
40 0.60 3.60 4.40
50 0.80 5.00 5.00
60 0.80 5.80 6.50
70 1.00 7.00 7.00
80 1.00 7.80 9.00
GOLD Hava akışı, m3/s SD Min. 250 Pa Maks.
SFPv 2.5
04 0.08 0.52 0.52
05 0.08 0.68 0.68 08 0.10 1.05 1.05 14 0.20 1.6/1.351 1.6/1.351 20 0.20 2.5/1.81 2.5/2.11 25 0.30 2.7/2.41 2.7/2.41 30 0.30 3.7/3.01 3.7/3.21 35 0.60 3.9/3.41 3.9/3.41 40 0.60 5.0/3.91 5.0/4.41 50 0.80 5.4/5.01 5.4/5.01 60 0.80 7.3/6.11 7.3/6.51 70 1.00 7.9/7.01 7.9/7.01 80 1.00 10.0/8.01 10.0/9.01
GOLD RX, PX/CX, SD
1 İlk değer fan+filtre içindir, bir hava akışı;
ikinci değer fan+filtre+
serpantin ısı eşanjörü içindir, iki hava akış yönü.
Genel bakış – Hava akışları
Güç Kaynağı Bağlantısı
1-faz, 3-kablolu, 230 V -%10/+%15, 50 Hz, 10 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A
1-faz, 3-kablolu, 230 V -%16/+%15, 50 Hz, 16 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A
1-faz, 3-kablolu, 230 V -%20/+%15, 50 Hz, 20 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A
İnceleme için açık alan
Ünitenin önünde 800 mm açık alan olmalıdır ve bağlantı kapağının üzerinde en az 200 mm açık alan sağlanmalıdır.
Sağ yön sürüm
Sol yön sürüm
Tesis içinde teslim ve taşıma
04/05 ve 08 boyutlu GOLD üniteleri tek parça olarak üre- tilir. Tüm bileşenleri hava kontrol ünitesinin içindeki verilen konumlarında düzenlenir.
Ünitenin bina içerisinde taşınması amacıyla gerektiği tak- dirde bağlantı kapağı çıkartılabilir.
Hava kontrol ünitesi tahta palet üzerinde sağlanır.
Stand/Taban
Eğer hava kontrol ünitesi yatay olarak monte edildiyse, bir taban (aksesuar) veya benzer şekilde bir taban desteği üze- rine monte edilmelidir böylelikle kontrol kapıları açılabilir.
Montaj/ kanal bağlantı seçenekleri
GOLD sağ taraf sürümü olarak teslim edilir. Ünite kontrol ekipmanında yapılacak basit bir ayarlama ile bina içerisin- deki yerinde sol taraf sürümüne kolaylıkla değiştirilebilir.
Hava kontrol ünitesi dikey monte edilebilir.
Taze hava Besleme havası Egzos havası Dönüş havası
Güç Kaynağı Bağlantısı
Boyut A B C D E F G H I L Ø Ağırlık, kg
04/05 750 820 236 345 239 268 385 920 267 1500 315 260
08 800 990 273 440 276 293 500 1085 292 1600 400 315
GOLD RX, boyutlar 04/05, 08
Montaj, Boyutlar ve Ağırlıklar
10
Tesis içinde teslim ve taşıma
GOLD 14/20, 25/30 ve 35/40 daima tek bir ünite olarak sağ- lanır. Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi üç bölüme ayrılabilir. Üç bölüm birbirlerine cıva- talar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektör- ler vardır.
Ünitenin bina içerisinde taşınması amacıyla gerektiği takdirde bağlantı kapağı çıkartılabilir.
GOLD tahta palet üzerinde sağlanır.
Toz bağlantı seçenekleri
A: GOLD sağ taraf sürümü olarak sağlanır. Ünite kontrol ekipma- nında yapılacak basit bir ayarlama ile bina içerisindeki yerinde sol taraf sürümüne kolaylıkla değiştirilebilir.
B: Fonksiyonel bölümlerin düzenlenmesi dikey olarak ters çevrile- bilir. Sipariş sırasında fan yerleşimi 1 veya 2 seçerek bunu belirtin!
C: GOLD‘un üzerindeki fan çıkışı fan kapağı ile örtülüdür. Eğer üst fanın havayı yukarı doğru boşaltması isteniyorsa kapak paneli duvar paneline doğru kolaylıkla kaydırılabilir. Fan çıkışı hem ileri hem de yukarı hava boşaltma için kullanılabilir.
D: 14-30 Boylar; sipariş ederken ünitenin dış mekan hava emmesi veya boşaltma için yönünün yukarı olup olmayacağını belirtin!
Sağ yön sürüm
Sol yön sürüm
28 50 50
28
E
İnceleme için açık alan
Ünitenin önünde 900 mm açık alan olmalıdır ve bağlantı kapağının üzerinde en az 200 mm açık alan sağlanmalıdır.
Güç Kaynağı Bağlantısı
GOLD 14: 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A GOLD 20: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 25: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 30: 3-faz, 5-kablolu, 400 V -%20/+%15, 50 Hz, 20 A GOLD 35: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 40: 3-faz, 5-kablolu, 400 V -%32/+%15, 50 Hz, 32 A
Güç Kaynağı Bağlantısı
Ünite bina içinde üç bölüme ayrılabilir.
Boyutlar: Aşağıdaki tablodan A ve D’ye bakın.
Ağırlık, boyut 14/20:
A = 235 kg, D = 170 kg.
Ağırlık, boyut 25/30:
A = 310 kg, D = 220 kg.
Ağırlık, boyut 35/40:
A = 405 kg, D = 290 kg.
Bina içinde bölüm
A D
Boyut A B C D E F G H I J K L Ağırlık, kg
14/20 765 1295 1036 550 196 400 1000 1295 252 122 146 2080 640
25/30 835 1595 1336 550 180 500 1200 1595 300 148 194 2220 840
35/40 875 1885 1626 550 125 600 1400 1885 300 192 242 2300 1100
GOLD RX boyutlar 14/20, 25/30, 35/40
Taze hava Besleme havası Egzos havası Dönüş havası
Fan düzeni 1 Fan düzeni 2
Fan düzeni 1 Fan düzeni 2
A
* GOLD 14-30
*
*
*
*
* 14-30 boylar
Montaj, Boyutlar ve Ağırlıklar
76 76
28 28
34
Tesis içinde teslim ve taşıma
GOLD 50/60 daima tek bir ünite olarak sağlanır.
GOLD 70/80 daima iki ünite olarak sağlanır. Bir ünite ısı eşanjörlü orta bölüm ve üst bölümde fanın bulunduğu fan/
filtre bölümünden oluşur. Diğer ünite fanın alt bölüme yer- leştirildiği fan/filtre bölümünden oluşur.
Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi üç bölüme ayrılabilir. Üç bölüm birbirlerine cıvatalar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektörler vardır.
Ünite, çelikten yapılma 100 mm yükseklikte destek ayağı üzerinde sağlanır.
Kanal bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
B: Fonksiyonel bölümlerin düzenlenmesi dikey olarak ters çevrilebilir. Sipariş sırasında fan yerleşimi 1 veya 2 seçerek bunu belirtin!
C: GOLD’un üzerindeki fan çıkışı fan kapağı ile örtülüdür.
Eğer üst fanın havayı yukarı doğru boşaltması isteniyorsa kapak paneli duvar paneline doğru kolaylıkla kaydırılabilir.
Fan çıkışı hem ileri hem de yukarı hava boşaltma için kulla- nılabilir.
Sağ yön sürüm
Sol yön sürüm
Güç Kaynağı Bağlantısı
100 mm yüksek destek ayağında sağlanır. Ünite yerine yerleştirildiğinde çıkartılabilir veya yerlerinde tutulabilir. Ünite ayarlanabilir destek ayağının bağlanması için yere sahiptir.
Bina içinde bölüm
A D A
Boyut A B D E F G H I J K L Ağırlık, kg
50/60 1050 2318 570 150 800 1600 2253 423 115 360 2670 1690
70/80 1250 2637 570 150 1000 1800 2640 319 161 419 3070 2379
GOLD RX, boyutlar 50/60 ve 70/80
Taze hava Besleme havası Egzos havası Dönüş havası
Fan düzeni 1 Fan düzeni 2
Fan düzeni 1 Fan düzeni 2
Ünite bina içinde üç bölüme ayrılabilir.
Boyutlar: Aşağıdaki tablodan A ve D’ye bakın.
Ağırlık, boyut 50/60:
A = 638 kg, D = 414 kg.
Ağırlık, boyut 70/80:
A = 900 kg, D = 579 kg.
İnceleme için açık alan
Ünitenin önünde 900 mm açık alan olmalıdır ve bağlantı kapağının üzerinde en az 200 mm açık alan sağlanmalıdır.
Güç Kaynağı Bağlantısı
GOLD 50: 3-faz, 5-kablolu, 400 V -%25/+%15, 50 Hz, 25 A GOLD 60: 3-faz, 5-kablolu, 400 V -%40/+%15, 50 Hz, 40 A GOLD 70: 3-faz, 5-kablolu, 400 V -%32/+%15, 50 Hz, 32 A GOLD 80: 3-faz, 5-kablolu, 400 V -%50/+%15, 50 Hz, 50 A
Montaj, Boyutlar ve Ağırlıklar
12
Güç Kaynağı Bağlantısı
GOLD 04: 1-faz, 3-kablolu, 230 V -%10/+%15, 50 Hz, 10 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A GOLD 05: 1-faz, 3-kablolu, 230 V -%16/+%15, 50 Hz, 16 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A GOLD 08: 1-faz, 3-kablolu, 230 V -%20/+%15, 50 Hz, 20 A veya 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A
İnceleme için açık alan
Ünitenin önünde 1,000 mm açık alan olmalıdır ve bağlantı kapağı- nın üzerinde en az 200 mm açık alan sağlanmalıdır.
Sağ yön sürüm
Sol yön sürüm
Tesis içinde teslim ve taşıma
GOLD 04/05 ve 08 tek bir değişken ile üretilir. Tüm bileşenleri hava kontrol ünitesinin içindeki verilen konumlarında düzen- lenir.
Ünitenin bina içerisinde taşınması amacıyla gerektiği takdirde bağlantı kapağı çıkartılabilir.
GOLD tahta palet üzerinde sağlanır.
Taban çerçevesi/Destek ayağı seti
GOLD 04/05 ve 08 forklift çatalları için entegre açıklıklara sahip taban çerçevesi ile sağlanır.
Destek ayağı seti aksesuar olarak mevcuttur.
Kanal bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
Boyut A B C D E F G H I L Ø Ağırlık, kg
04/05 800 820 236 345 239 268 385 920 267 2000 315 355
08 915 990 273 440 276 293 500 1085 292 2230 400 455
Güç Kaynağı Bağlantısı
GOLD PX, boyutlar 04/05, 08
Taze hava Besleme havası Egzos havası Dönüş havası
80 28 28
28 50
32 50 80
180
Montaj, Boyutlar ve Ağırlıklar
Tesis içinde teslim ve taşıma
GOLD 14/20 ve 25/30 daima tek bir ünite olarak sağlanır Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi üç bölüme ayrılabilir.
Üç bölüm birbirlerine cıvatalar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektörler vardır.
GOLD tahta palet üzerinde sağlanır.
Ünitenin bina içerisinde taşınması amacıyla gerektiği takdirde bağlantı kapağı çıkartılabilir.
Kanal bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
B: Sipariş ederken ünitenin yukarıdan dış mekan hava emmesi olup olmayacağını ve/veya boşaltma yönünün yukarı olup olmayacağını belirtin!
Sağ yön sürüm
Sol yön sürüm
Güç Kaynağı Bağlantısı
Bina içinde bölüm
A D A
Boyut A B C D E F G H I J K L Ağırlık, kg
14/20 765 1295 1036 1200 400 400 1000 1295 252 122 146 2730 760
25/30 835 1595 1336 1500 550 500 1200 1595 300 148 194 3170 1020
80 D
E E
M M
28 50 50
28
Eğer sifon (aksesuar) takıldıysa, GOLD en az 50 mm yükseltilerek sifon için yer sağlanmalıdır. Bu amaçla destek ayağı (aksesuar) kullanılabilir.
GOLD PX, boyutlar 14/20 ve 25/30
Taze hava Besleme havası Egzos havası Dönüş havası
Ünite bina içinde üç bölüme ayrılabilir.
Boyutlar: Aşağıdaki tablodan A ve D’ye bakın.
Ağırlık, boyut 14/20:
A = 235 kg, D = 290 kg.
Ağırlık, boyut 25/30:
A = 310 kg, D = 400 kg.
İnceleme için açık alan
Ünitenin önünde 900 mm açık alan olmalıdır ve bağlantı kapağının üzerinde en az 200 mm açık alan sağlanmalıdır.
Güç Kaynağı Bağlantısı
GOLD 14: 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A GOLD 20: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 25: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 30: 3-faz, 5-kablolu, 400 V -%20/+%15, 50 Hz, 20 A
Montaj, Boyutlar ve Ağırlıklar
14
GOLD
250 M
28 50 50
28
Tesis içinde teslim ve taşıma
35/40 boyuttaki GOLD üniteleri daima komple ünite olarak sağlanır. Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi üç bölüme ayrılabilir.
Üç bölüm birbirlerine cıvatalar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektörler vardır.
Hava kontrol ünitesi tahta palet üzerinde sağlanır.
Serpantin ısı eşanjörleri fabrika sıvı ile doldurulur.
Kanal bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
B: Fonksiyonel bölümlerin düzenlenmesi dikey olarak ters çevrilebilir. Sipariş sırasında fan yerleşimi 1 veya 2 seçerek bunu belirtin!
C: Hava kontrol ünitesinin üzerindeki fan çıkışı fan kapağı ile örtülüdür. Eğer üst fanın havayı yukarı doğru boşaltması isteniyorsa kapak paneli duvar paneline doğru kolaylıkla kaydırılabilir. Fan çıkışı hem ileri hem de yukarı hava boşaltma için kullanılabilir.
Güç Kaynağı Bağlantısı
Bina içinde bölüm
A D A
Boyut A B C D E F G H I J K L M Ağırlık, kg
35/40 875 1885 1626 680 125 600 1400 1885 300 192 242 2430 600 1450 Eğer sifon (aksesuar) takıldıysa, hava kontrol ünitesi en az 50 mm yükseltilerek sifon için yer sağlanmalıdır. Bu amaçla destek ayağı (aksesuar) kullanılabilir.
Sağ taraf sürüm için fan yerleşimi 2 ve sol taraf sürüm için fan yerleşimi 1
GOLD CX, boyut 35/40
Taze hava Besleme havası Egzos havası Dönüş havası Sağ yön sürüm
Sol yön sürüm
Fan düzeni 1 Fan düzeni 2
Fan düzeni 1 Fan düzeni 2
Ünite bina içinde üç bölüme ayrıla- bilir.
Boyutlar: Aşağıdaki tablodan A ve D’ye bakın.
Ağırlık, boyut 35/40:
A = 400 kg, D = 650 kg.
İnceleme için açık alan
Ünitenin önünde 900 mm açık alan olmalıdır.
Güç Kaynağı Bağlantısı
GOLD 35: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 20 A GOLD 40: 3-faz, 5-kablolu, 400 V -%32/+%15, 50 Hz, 32 A
Montaj, Boyutlar ve Ağırlıklar
GOLD
28 28
76 254
76 M
Tesis içinde teslim ve taşıma
50/60 boyuttaki GOLD üniteleri daima komple ünite olarak sağlanır.
70/80 boyut GOLD üniteleri iki ünite olarak sağlanır. Bir ünite ısı eşanjörlü orta bölüm ve üst bölümde fanın bulunduğu fan/
filtre bölümünden oluşur. Diğer ünite fanın alt bölüme yerleş- tirildiği fan/filtre bölümünden oluşur.
Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi üç bölüme ayrılabilir. Üç bölüm birbirlerine cıvatalar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektörler vardır.
Ünite, çelikten yapılma 100 mm yükseklikte destek ayağı üzerinde sağlanır.
Bobin ısı eşanjörleri fabrika sıvı ile doldurulur.
Toz bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
B: Fonksiyonel bölümlerin düzenlenmesi dikey olarak ters çevrilebilir. Sipariş sırasında fan yerleşimi 1 veya 2 seçerek bunu belirtin!
C: Hava kontrol ünitesinin üzerindeki fan çıkışı fan kapağı ile örtülüdür. Eğer üst fanın havayı yukarı doğru boşaltması isteniyorsa kapak paneli duvar paneline doğru kolaylıkla kaydırılabilir. Fan çıkışı hem ileri hem de yukarı hava boşaltma için kullanılabilir.
Güç Kaynağı Bağlantısı
100 mm yüksek destek ayağında sağlanır. Ünite yerine yerleştirildiğinde çıkartılabilir veya yerlerinde tutulabilir.
Eğer su tuzağı (aksesuar) takıldıysa, taban kirişlerine ek olarak hava kontrol ünitesi en az 50 mm yükseltilerek su tuzağı için yer sağlanmalıdır. Bu destek ayaklarının ünite üzerinde kalması tavsiye edilir. Veya bunları çıkartabilir ve ayarlanabilir ayaklarla değiştirebilirsiniz (aksesuar).
Bina içinde bölüm
A D A
Boyut A B D E F G H I J K L M Ağırlık, kg
50/60 1050 2318 760 150 800 1600 2253 423 115 360 2860 650 2237
70/80 1250 2637 760 150 1000 1800 2640 319 161 419 3260 800 3092
GOLD CX, boyutlar 50/60 ve 70/80
Taze hava Besleme havası Egzos havası Dönüş havası Sağ yön sürüm
Sol yön sürüm
Fan düzeni 1 Fan düzeni 2
Fan düzeni 1 Fan düzeni 2
Ünite bina içinde üç bölüme ayrı- labilir.
Boyutlar: Aşağıdaki tablodan A ve D’ye bakın.
Ağırlık, boyut 50/60:
A = 638 kg, D = 961 kg.
Ağırlık, boyut 70/80:
A = 900 kg, D = 1,292 kg.
İnceleme için açık alan
Ünitenin önünde 1,100 mm açık alan olmalıdır.
Güç Kaynağı Bağlantısı
GOLD 50: 3-faz, 5-kablolu, 400 V -%25/+%15, 50 Hz, 25 A GOLD 60: 3-faz, 5-kablolu, 400 V -%40/+%15, 50 Hz, 40 A GOLD 70: 3-faz, 5-kablolu, 400 V -%32/+%15, 50 Hz, 32 A GOLD 80: 3-faz, 5-kablolu, 400 V -%50/+%15, 50 Hz, 50 A
Montaj, Boyutlar ve Ağırlıklar
16
Güç Kaynağı Bağlantısı
GOLD 04: 1-faz, 3-kablolu, 230 V -%10/+%15, 50 Hz, 10 A GOLD 05: 1-faz, 3-kablolu, 230 V -%10/+%15, 50 Hz, 10 A GOLD 08: 1-faz, 3-kablolu, 230 V -%10/+%15, 50 Hz, 10 A
İnceleme için açık alan
Ünitenin önünde 1,100 mm açık alan olmalıdır.
Tesis içinde teslim ve taşıma
04/05 ve 08 boyutlu GOLD SD üniteleri tek bir değişken ile üretilir. Tüm bileşenleri hava kontrol ünitesinin içindeki verilen konumlarında düzenlenir. Ünite tahta palet üzerinde sağlanır.
GOLD SD besleme havası veya boşaltma havası hava kontrol ünitesi olarak kullanılabilir. Eğer havalandırma sisteminde hem besleme havası hem de boşaltma havası kullanıldıysa, besleme ünitesi kontrol üniteli boşaltma ünitesi ise kontrol ünitesiz olarak monte edilir. İki üniteyi birbirine bağlamak için haberleşme kablosu kullanılır böylelikle biri diğerini de kontrol edebilir.
Kıvrımlı filtreler için filtre tutucular mevcuttur. Kıvrımlı ortamlı filtre seti, basınç sensörü, hortumlar ve haberleşme kablosu opsiyonel ekstralardır.
Stand/Taban
Eğer hava kontrol ünitesi yatay olarak monte edildiyse, bir taban (aksesuar) veya benzer şekilde bir taban desteği üze- rine monte edilmelidir böylelikle kontrol kapıları açılabilir.
Kanal bağlantı/montaj seçenekleri
Hava kontrol ünitesi yukarı bakabilir veya aşağı döndürülebilir.
Ünite kontrol kapısı yukarı olacak şekilde monte edilebilir, ancak aşağı olacak şekilde monte edilemez.
Güç Kaynağı Bağlantısı L
A C
16 F
Ø
D
16 12
B
E
H Ø
D 12
Boyut L B H A C D E F Ø Ağırlık, kg
04 1100 820 490 948 152 245 236 410 315 115
05 1100 820 490 948 152 245 236 410 315 115
08 1175 990 575 1023 152 288 321 495 400 150
Hava akışı yönü
GOLD SD, boyutlar 04/05, 08
Montaj, Boyutlar ve Ağırlıklar
Tesis içinde teslim ve taşıma
Boyutlar 14/20, 25/30, 35/40 ve 50/60 GOLD SD üniteleri daima tek bir ünite olarak sağlanır. 70/80 boyut GOLD SD üniteleri fan veya fan+filtre şeklindeler ise daima tek bir ünite olarak sağlanır. Eğer ünite fan + filtre + serpantinliısı eşanjörün- den oluşuyorsa, iki ünite şeklinde sağlanır. Ünitelerden biri fan + serpantinli ısı eşanjöründen diğeri ise filtreden oluşur.
Bina içerisinde taşınmasını kolaylaştırmak amacıyla hava kontrol ünitesi bina içinde ayrılabilir. Bölümler birbirlerine cıvatalar ile bağlanır, elektrik ve kontrol kabloları için hızlı konektörler vardır.
14-40 boyut GOLD SD üniteleri tahta kirişlerle sağlanır ve 50-80 üniteler 100 mm yükseklikte çelik destek ayakları ile sağlanır.
GOLD SD besleme havası veya boşaltma havası hava kontrol ünitesi olarak kullanılabilir. Eğer havalandırma sisteminde hem besleme havası hem de boşaltma havası kullanıldıysa, besleme ünitesi kontrol üniteli boşaltma ünitesi ise kontrol ünitesiz olarak monte edilir. İki üniteyi birbirine bağlamak için haberleşme kab- losu kullanılır böylelikle biri diğerini de kontrol edebilir.
Kanal bağlantı seçenekleri
A: Sipariş sırasında sağ taraf veya sol taraf seçimini belirtin!
B: Hava kontrol ünitesinin üzerindeki fan çıkışı fan kapağı ile örtülüdür. Binada eğer üst fanın havayı yukarı doğru boşaltması isteniyorsa kapak paneli duvar paneline doğru kolaylıkla kay- dırılabilir. Fan çıkışı hem ileri hem de yukarı hava boşaltma için kullanılabilir.
Güç Kaynağı Bağlantısı
Boyutlar 50/60 ve 70/80 100 mm yükseklikte destek ayağı üzerinde sağlanır. Ünite yerine yerleştirildiğinde çıkartılabilir veya yerlerinde tutulabilir. Eğer sifon (aksesuar) takıldıysa, taban kirişlerine ek olarak hava kontrol ünitesi en az 50 mm yüksel- tilerek sifon için yer sağlanmalıdır. Bu destek ayaklarının ünite üzerinde kalması tavsiye edilir. Veya bunları çıkartabilir ve ayarlanabilir ayaklarla değiştirebilirsiniz (aksesuar).
21 21
21 100
F E
C
L1 L2
E C
D 12 L3
F H J 21
J B
I G
100 28 28
45 A
Boyut L1 L2 L3 B H A C D E F G I J
14/20 1040 1909 2505 1295 756 1146 1012 619 919 400 1000 146 178
25/30 1145 2014 2610 1595 1026 1446 1117 619 919 500 1200 194 263
35/40 1145 2014 2610 1885 1026 1736 1117 619 919 600 1400 242 213
50/60 1145 2014 2610 2313 1320 2165* 1117 619 919 800 1600 355 260 70/80 1278 2500 3260 2637 1320 2484* 1250 760 1250 1000 1800 419 160
Fan Fan + Filtre Fan + Filtre + Isı iyileştirme bobini
Boyut Ağırlık,kg
fan Ağırlık, kg
fan + filtre Ağırlık,kg fan + filtre + bobin
14/20 230 340 475
25/30 310 450 670
35/40 365 520 760
50/60 550 760 1170
70/80 675 945 1700
*) Boyut 50–80 GOLD üniteler uçları destekleyen ters taban kirişlerine sahiptir.
Fan
Fan + Filtre
Fan + Filtre + boşaltma havası ısı eşanjörü, Damlama tutucu opsiyonel.
Fan + Filtre + besleme havası Serpantinli ısı eşanjörü
Taze hava Besleme havası
Egzos havası
Dönüş- havası
Hava akışı yönü Sağ yön sürüm
GOLD SD, boyutlar 14/20, 25/30, 35/40, 50/60, 70/80
Sol yön sürüm
İnceleme için açık alan
Ünitenin önünde 900 mm açık alan olmalıdır.
Güç Kaynağı Bağlantısı
GOLD 14-35: 3-faz, 5-kablolu, 400 V -%10/+%15, 50 Hz, 10 A GOLD 40-50: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 60: 3-faz, 5-kablolu, 400 V -%20/+%15, 50 Hz, 20 A GOLD 70: 3-faz, 5-kablolu, 400 V -%16/+%15, 50 Hz, 16 A GOLD 60: 3-faz, 5-kablolu, 400 V -%25/+%15, 50 Hz, 25 A
Montaj, Boyutlar ve Ağırlıklar
18
Kanal aksesuarları
EN 1571 Standardında Sınıf 3 Sıkılık Dairesel veya dikdörtgensel bağlantılar GOLD ünitenin ilgili boyutuna uyacak şekilde, damper çalıştırıcılı 230 V, (modülasyonlu, yaylı dönüş veya açık/
kapalı).
04/05 ve 08 boy GOLD üniteler:
Dairesel susturucu Cam yünü kaplı EUROLON ve perforeli yaprak çelikten oluşan ses önleyici malzeme
GOLD 14/20, 25/30, 35/40, 50/60, 70/80: Cleanolon-AL tip ses emici mal- zemeye sahip dikdörtgensel susturucu.
Çeşitli kapasite değişkenleri Koruma derecesi IP43. Dairesel veya dikdört- gensel bağlantılar GOLD ünitenin ilgili boyutuna uyacak şekildedir.
50/60 ve 70/80 boyut GOLD üniteleri kendi izoleli kasalarının içinde sağlanır.
Entegre tristör GOLD hava kontrol ünitesinden gelen sinyallere göre kont- rol edilir. İki seri bağlantılı aşırı ısınma koruma cihazı Güç doğrudan elektrik dağıtım kutusundan sağlanmalıdır.
50/60 ve 70/80 boyut GOLD üniteleri kendi izoleli kasalarının içinde sağlanır.
Çeşitli kapasite değişkenleri
TBEK elektrikli hava ısıtıcı ve hava soğu- tucuyu ya soğutulmuş su ya da direkt genişleme için birleştirir.
TBLK sıcak su için elektrikli hava ısıtıcı ve hava soğutucuyu ya soğutulmuş su ya da direkt genişleme için birleştirir.
TBDA Susturucu
TBLE Elektrikli hava ısıtıcı
TBEK ve TBLK Çift amaçlı bölüm Üfleyici, TBSA
50/60 ve 70/80 boyut GOLD ünite- lerinde kendi izoleli kasalarının içinde sağlanan ilgili boylara uyacak çeşitli kapasite değişkenleri Dairesel ve dik- dörtgensel bağlantılar.
04-40 GOLD üniteler için Thermo Guard donma koruması ile mevcuttur.
Ekstra aksesuarlar
2(3) yollu valf, çalıştırıcı, donma koruma sensörü, hızlı konektörlü bağlantı kab- lolu valf seti.
Eğer donma önleme koruması olmayan hava ısıtıcı kullanılmışsa, donma önleme izleme fonksiyonunu garanti eden dev- ridaim pompası. T bağlantı, geri dönüş- süz valf ve ayar valfi ile birlikte sağlanır.
Hava ısıtıcı, TBLA, son ısıtma Hava ısıtıcı, TBLF, ön ısıtma Sıcak su
Çeşitli kapasite değişkenleri, Dairesel veya dikdörtgensel bağlantılar GOLD ünitenin ilgili boyutuna uyacak şekil- dedir (tüm kapasite değişkenleri için uygulanmaz).
50/60 ve 70/80 boyut GOLD üniteleri kendi izoleli kasalarının içinde sağlanır.
Ekstra aksesuarlar
TBVA Valf seti 2(3)-yollu valf aktüatör ve bağlantı kablosundan oluşur.
Hava soğutucu, TBKA ( su) Hava soğutucu, TBKC (doğrudan genişleme)
Egzos havasının ve/veya dış ortam havasının yüksek kirliliğe sahip olduğu havalandırma sistemleri için. Örme alüminyum tip veya Sınıf G3 kompakt filtre.
Ön filtre, TBFA
Tamamlayıcılar ve aksesuarlar
Kanal aksesuarları
L L
H
B H
Kanal
aksesuarları Boy/B = genişlik, H = yükseklik, L = uzunluk (mm)
04/05 08 14/20 25/30 35/40 50/60 70/80
Üfleyici B — — 1040 1240 1440 1640 1840
TBSA H 315 400 440 540 640 840 1040
L 140 220 215 160 160 160 215
Susturucu B — — 1000 1200 1400 1800 2000
TBDA H 520 600 400 500 600 800 1000
L 915 1200 650 650 650 650 1250
Hava ısıtıcı B 488 588 1119-1250 1319-1590 1526-1850 1747-2318 1947-2637 TBLA/TBLF H 405-428 528 438-605 538-755 638-880 838-1127 1038-1320
sıcak su L 300 300 148-300 148-300 148-300 148-570 148-570
Hava ısıtıcı B 314 400 1200 1400 1600 2318 2637
TBLE H 385 528 400 500 800 1127 1320
elektrik L 291 300 370-500 370-600 370-600 632-792 632-792
Hava B 488 688 1250-1495 1595-1790 1885-2085 2318 2637
soğutucu H 430 630 590-625 765-840 940-950 1127 1320
TBKA, TBKC L 500 500 500 500 500 570 570
Çift amaçlı B — — — — — 2318 2637
bölüm H — — — — — 1127 1320
TBEK L — — — — — 1716-1878 1716-1878
Çift amaçlı B — — — — — 2318 2637
bölüm H — — — — — 1127 1320
TBLK L — — — — — 1654 1654
Ön filtre B 500 600 1200 1500 1800 2475 2400
TBFA H 500 600 600 600 900 1000 1200
L 380 380 380 380 380 380 380
Boyutlar
Tamamlayıcılar ve aksesuarlar
20
GOLD
TBBD Karıştırma Bölümü
TBBD karıştırma bölümü tüm boylardaki GOLD SD için mevcuttur.
Karıştırma bölümü boş bir binanın tamamının veya bir bölümünün devri- daim havası ile ısıtılması istendiğinde kullanılabilir; fabrika binaları, alış veriş merkezleri için ekonomik bir çözümdür.
GOLD SD için karıştırma bölümü tipik uygulaması
Karıştırma bölümü, GOLD SD
TBBR Hava devridaim bölümü TBBR hava devridaim bölümü 14 boy ve daha büyük GOLD RX ve CX ünite- leri için mevcuttur. TBBR motor tahrikli üfleyiciye sahip ekstra ünite bölümün- den oluşur (açık/kapalı veya modülasy- onlu). Hava devridaim bölümünün nasıl kullanılacağına bağlı olarak, basıncı, oda sıcaklığını, CO2 içeriğini, ısıtma ve/veya soğutma serpantin sıcaklıklarını ve egzoz havası ile dış ortam havası kapatma üfleyici durumlarını okumak için ekstra sensörler monte etmek gerekebilir.
Devridaim açık/kapalı: Devridaim havası ile boş odanın ısıtılması istendiğinde kullanılabilir; fabrika binaları, alış veriş merkezleri için ekonomik bir çözümdür.
Fasılalı gece zamanı ısıtması fonksi- yonu boşaltma havası fanını ve ısı gerikazanımını durdurur ve tüm dış mekan havası için kapatma üfleyicileri kapatır, hava devridaim bölümündeki üfleyicileri açar.
Devridaim, modülasyonlu: Fanların, ısıtma ve soğutmanın, özellikle yüklerin değiştiği binalarda talep kontrollü ve ekonomik kullanımı için kullanılabilir.
Bu patentli ReCO2 fonksiyonu hava kalitesini (CO2 sensörlerinden gelen sinyallere yanıt olarak) ve sıcaklığı, kapatma üfleyicileri ve hava devridaim bölümündeki üfleyicileri ve ayrıca fan hızlarını kademesiz kontrol eder.
Devridaim açık/kapalı:
Boşaltma hava fanı durur, dış mekan hava ve egzoz hava üfleyiciler tamamen kapalıdır, hava devridaim bölümündeki üfleyici tamamen açıktır.
Normal çalışma.
Devridaim, modülasyonlu
Besleme havası fanı yüksek hızda çalışır, dış ortam hava üfleyici ve hava devridaim bölümü gerektiğinde açılır.
TBBD T-model spiral tüp (04-08 boylar) veya kayma geçmeli bağlantılar (14-80 boylar) için üç bağlantılı dikdörtgensel kanallı.
Karıştırma bölümü iki veya üç üfleyici ile sipariş edilebilir.
Normal çalışma. Karıştırma.
Gerektiğinde üç üfleyici açılır.
Hava devridaim bölümü, GOLD RX ve CX
Taze hava Besleme havası Egzos havası Dönüş havası
Taze hava Besleme havası Egzos havası Dönüş havası
Tamamlayıcılar ve aksesuarlar
GOLD
TBTB Tavan
Tavan kit olarak sağlanır, gerekli montaj parçaları ve izolasyon şeritleri dahildir.
Görülür parçalar kıvrımlı yaprak çelikten bej renk tonlarında yapılır, NCS S2005-Y 30R. Fan çıkışından yukarı boşaltmalı ünitelerde tavan takılamaz.
Kapak dış mekana monte edilmiş GOLD CX ünitesinde boru tesisatını korumak için mevcuttur.
TBTA Emme hava bölümü
Emme hava bölümü alüminyum çinko kaplama yaprak çeliktendir ve tüm GOLD boyları için dikdörtgensel boyut- lardadır. Olası hava damperi için içerde yer mevcuttur. Emme hava bölümü vidalar ile hava kontrol ünitesinin duvar paneline sabitlenecek şekilde tasarlan- mıştır.
GOLD üniteleri tavan, hava giriş bölümü ve hava çıkış kısmı aksesuarları ile donatılmışlarsa, dışarıya monte edilebilir. Çizim 04-40 GOLD RX üniteleri için tavanı göstermektedir.
Dış mekan montajı için aksesuarlar Tüm boylardaki GOLD üniteleri için üfleyici ve susturucu, 50-80 boy GOLD ünitesi için hava ısıtıcı ve hava soğutucu özel aksesuarlar ile dış mekana monte edilebilir.
Dış mekan montajı
TBTA Egzoz hava başlığı
Egzoz hava başlığı alüminyum çinko kaplama yaprak çeliktendir ve koru- yucu ağa sahiptir. 04/05 ve 08 GOLD boyları için dairesel, diğer tüm boylar için kayma geçmelidir (kayma geçmeler dahildir).
Tavan
Egzoz havası başlık
Emme havası bölüm CoolDX Soğutma ünitesi
CoolDX GOLD RX/PX/CX hava kontrol üniteleri içinde konfor soğutması için komple sistemdir.
CoolDX doğrudan genişleme ile çalışır, burada soğutucu soğutma enerjisini serpantinler üzerinden boru sistemi ile iletir. Soğutma ünitesi 3 adımda çalışır.
Özel fonksiyon adımsız çalışmayı da sağlar. GOLD’daki ısı eşanjörü soğutma kompresörleri ile paralel olarak kullanılır.
Tüm ekipman bir muhafaza içindedir ve aynı ünite ve CoolDX sıradan kanal bağ- lantıları üzerinden GOLD’a bağlanabilir.
Yukarıdakine ek olarak, CoolDX ile GOLD arasında sadece elektrik güç beslemesi ve haberleşme kablosu (hızlı konektörlü) gereklidir.
GOLD CoolDX’in kontrolü için kulla- nılmaya hazır soğutma fonksiyonuna sahiptir. Bu aynı zamanda web veya geleneksel denetim sistemleri üzerinden haberleşmeyi de içerir.
CoolDX 08-60 GOLD üniteleri için çeşitli kapasite değişkenlerinde mevcut- tur. 08 boy üniteler için zemin desteği aksesuar olarak mevcuttur. 14-60 boy
üniteler için taban kirişleri standarttır.
GOLD CoolDX
Direkt genleşme için tak ve çalıştır soğutma ünitesi
Tamamlayıcılar ve aksesuarlar
22
GOLD
TBHE Dış Duvar Başlığı
Plastisol yüzey kaplama (açık gri) kaplı alüminyum çinko kaplı çelik Çevresel Sınıf C4 ile uyumludur.
Dış mekan havası ve egzoz havası boşaltımının kabulü için. Egzoz havası başlığın önünde dairesel tel ağ ızgara içerisinden yatay olarak boşaltılır. Dış mekan havası başlığın altındaki tel ağ ızgaran içeri alınır. BU tasarım dış mekan havası ile egzoz havası arasında kısa devreyi etkin şekilde önler. 04/05 ve 08 GOLD üniteler için.
TBHA
Dış mekan hava başlığı TBHB
Egzoz hava başlığı TBHC
Çift amaçlı başlık
TBHA Dış mekan hava başlığı Hava giriş ızgarası her iki tarafta tel ağ ile donatılmıştır. Menteşeli başlık. GOLD için, boyut 04-40.
TBHB Egzoz hava başlığı
Üstte tel ağ ızgara. Menteşeli başlık.
Boşaltma özelliğine sahiptir. 04-40 boy GOLD üniteler için.
TBHC Çift amaçlı başlık
04/05 ve 08 boy GOLD üniteler için TBHA dış mekan hava başlığı ile TBHB Egzoz hava başlığının birleşimidir.
TBHE Dış Duvar Başlığı
TBHA dış mekan hava başlığı, TBHB egzoz hava başlığı ve TBHC Çift-amaçlı başlık alüminyum çinko kaplamalı çelikten yapılmış, Çevresel Sınıf C4 ile uyumlu Plastisol (siyah) yüzey kaplama ile kaplanmıştır. Tavan kanalı galvanizli çelikten yapılmıştır, Sınıf EI30 uyumlu yangına dayanıklılık için 50 mm kalın- lıkta izolasyon ile kaplanmış, yüzeyi onaylı sentetik dokunmuş kumaş ile kaplanmıştır. Kanalı tavana bağlamak için gerekli eğime sahip iki açılı braket dahildir.
Tavan başlığı Duvar başlığı
105
Mekanik ekipman
Tüm 04/05 ve 08 boy GOLD değişken- leri için özel tasarlanmış stand/destek ayağı setleri mevcuttur. Yükseklik kanalları hava kontrol ünitesinin altında düzenlemeye imkan verir. Montaj kiti olarak sağlanır. Stand ayaklar olmadan kullanılabilir ayrıca dikey montaj için de kullanımı mümkündür.
Kapak tutucu
Mandalla mekanik tutucudan oluşur.
Monte edilmemiş olarak sağlanır. Dikey ünitelerin servis ve bakımını kolaylaştırır.
Stand/Destek ayağı seti
Ayarlanabilir destek ayağı tabandaki düzensizlikler ve eğimleri dengeler. Hava kontrol ünitesinin taban kirişine takılmak içindir.
14/20, 25/30, ve 35/40 boy GOLD üni- teler için: En az 6 destek ayağı önerilir 50/60 ve 70/80 GOLD üniteler için: En az 12 destek ayağı önerilir
Kauçuk disk: Destek ayağının altına yapıştırmak için.
Destek ayağı, Kauçuk disk
Destek ayağı, Su tuzağı
Bobin ısı değiştiricinin boşaltımı için su tuzağı.
Boşaltma için ısıtma kablosu Suyun boşaltma hattında donmasını önlemek için.
Damlama önleyici
Bobin ısı değiştiriciler için damlama önleyici.
Kayma-geçmeli bağlantı flanşları:
Bağlantı için uygun uzunluklarda kay- malı geçmeli set.
Metu bağlantısı
Tip Metu bağlantı çerçevesi.
