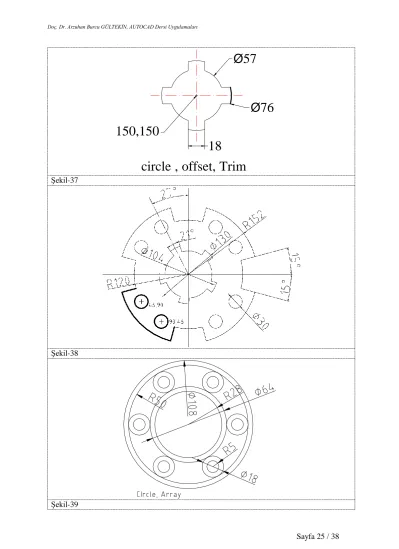

Ø
57
150,150
Ø
76
18
Şekil-37
circle , offset, Trim
Şekil-38
Şekil-40
45°
Pligon.offset Array 3 adet
trim Array 16 adet
60
20
100/100
Şekil-4240
Move (Taşımak)1. Modify Kayar menü : Move
2. Modify toolbar :
3. Command girişi :move, m
Rotate (Döndürmek)
1. Modify Kayar menü : Rotate
2. Modify toolbar :
3. Command girişi :rotate, ro
20
20
ÖRNEKLER
Scale (Ölçeğini Değiştirmek)
1. Modify Kayar menü : Scale
2. Modify toolbar :
3. Command girişi :scale, sc Şekil-43
Strecth (Esnetmek)
1. Modify Kayar menü : Strecth
2. Modify toolbar :
3. Command girişi :
Trim (Budamak)
1. Modify Kayar menü : Trim
2. Modify toolbar :
3. Command girişi :trim, tr
Extend (Uzatmak)
1. Modify Kayar menü : Extend
2. Modify toolbar :
3. Command girişi : extend, ex
Break (Kırpmak)
Modify Kayar menü : Break
Modify toolbar :
Command girişi : break, br
First break point Second break point Sonuç
(İlk noktaya tıklayın) (İkinci noktaya tıklayın)
Chamfer (Pah kırmak)
Modify Kayar menü :
