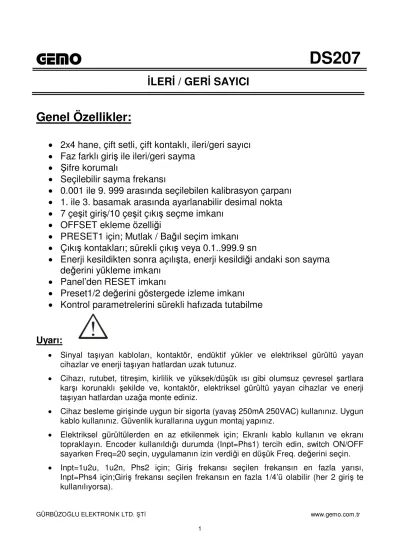

GEMO DS207. Genel Özellikler: İLERİ / GERİ SAYICI

(1)

GEMO DS207

İLERİ / GERİ SAYICI

Genel Özellikler:

• 2x4 hane, çift setli, çift kontaklı, ileri/geri sayıcı

• Faz farklı giriş ile ileri/geri sayma

• Şifre korumalı

• Seçilebilir sayma frekansı

• 0.001 ile 9. 999 arasında seçilebilen kalibrasyon çarpanı

• 1. ile 3. basamak arasında ayarlanabilir desimal nokta

• 7 çeşit giriş/10 çeşit çıkış seçme imkanı

• OFFSET ekleme özelliği

• PRESET1 için; Mutlak / Bağıl seçim imkanı

• Çıkış kontakları; sürekli çıkış veya 0.1..999.9 sn

• Enerji kesildikten sonra açılışta, enerji kesildiği andaki son sayma de ğerini yükleme imkanı

• Panel’den RESET imkanı

• Preset1/2 değerini göstergede izleme imkanı

• Kontrol parametrelerini sürekli hafızada tutabilme

Uyarı:

• Sinyal taşıyan kabloları, kontaktör, endüktif yükler ve elektriksel gürültü yayan cihazlar ve enerji ta şıyan hatlardan uzak tutunuz.

• Cihazı, rutubet, titreşim, kirlilik ve yüksek/düşük ısı gibi olumsuz çevresel şartlara kar şı korunaklı şekilde ve, kontaktör, elektriksel gürültü yayan cihazlar ve enerji ta şıyan hatlardan uzağa monte ediniz.

• Cihaz besleme girişinde uygun bir sigorta (yavaş 250mA 250VAC) kullanınız. Uygun kablo kullanınız. Güvenlik kurallarına uygun montaj yapınız.

• Elektriksel gürültülerden en az etkilenmek için; Ekranlı kablo kullanın ve ekranı topraklayın. Encoder kullanıldı ğı durumda (Inpt=Phs1) tercih edin, switch ON/OFF sayarken Freq=20 seçin, uygulamanın izin verdi ği en düşük Freq. değerini seçin.

• Inpt=1u2u, 1u2n, Phs2 için; Giriş frekansı seçilen frekansın en fazla yarısı, Inpt=Phs4 için;Giri ş frekansı seçilen frekansın en fazla 1/4’ü olabilir (her 2 giriş te kullanılıyorsa).

!

(2)

GEMO

TEKN İK ÖZELLİKLER

• Ebat : 72x72x100 mm

• Gösterge : 2x4, 7 Segment

• Sayma Girişi : 2 adet (Max:7500 Hz, 5-30V)

• NPN Seçimi : “npn select” giri şi “+12V” girişine kısa devre edilirse CP1 ve CP2 giri şleri NPN olur. Reset girişi her zaman PNP’dir. Totem pole veya PNP tipi sensör kullanıldı ğında “npn select” girişi hiç bir yere ba ğlanmaz.

• Sensör : PNP/NPN proximity switch - NPN/PNP/Totem-pole çıkı şlı encoder

• Sayma frekansı : 20, 500, 2500, 7500Hz programlanabilir

• Reset Girişi : 10ms (min), Pozitif giri ş (PNP Giriş) (5..30V)

• Çıkı ş : Out1, Out2; 2 x Röle (O-NA-NK), 250VAC, 2A, Rezistif yük 2 x open collector (NPN çıkı ş), 30V, 100mA max.

• Sensör Beslemesi : 12VDC, 50mA(max), regülesiz

• Besleme Voltajı : 230VAC +10%, -20%, 50-60 Hz

• Güç Tüketimi : < 8VA

• Çalı şma Sıcaklığı : 0 – 50 ^o C

• İşletme İrtifası : < 2000m

• Tuş Takımı : Mikro switch

• Ağırlık : < 0.5 kg

BA ĞLANTI ŞEMASI

14 14

13 13

+12V 50mA +12V 50mA

npn select npn select

+

- Out Out

PNP/NPN Proximity Switch (*)**

Reset Switch Reset

Switch Sayma 2 (ör:A şağı) Sayma 1

(ör:Yukarı) 15

15 C.P.1 Input C.P.1 Input

16 16 C.P.2 Input C.P.2 Input

17 17 Reset In Reset In

18 18 S.S. Out1 S.S. Out1

19 19 S.S. Out2 S.S. Out2

20 20 Gnd Gnd

13npn select +12V 50mA +

+ -

Out Out

Totem-Pole Encoder

Reset Switch

30Vdc (Max)

**(*)**

()**

C.P.1 Input C.P.2 Input Reset In S.S. Out1 S.S. Out2 Gnd 14

15 16 17 18 19 20

**(*) SS Out dönü ş ucu do ğrudan Gnd Klemens ucuna ba ğlanmalıdır**

() SS Out çıkı şını korumak için koruma diyodu kullanılmalıdır**

(*) CP1 ve CP2 giri şleri için;**

NPN tipi sensör seçmek için 13 (npn select)

14 (+12V)’e kısa devre edilir.

Reset giri şi her zaman PNP’dir

(Reset için 14 - 17’ye kısa

devre edilir).

(3)

GEMO

PROGRAMLAMA / AYAR ADIMLARI

Ön Panelden RESET: Alt Göstergede Preset1 / Preset2 De ğerinin Seçilmesi :

Pst1

Prst1/2

Pst2

Alt göstergede Preset 1 de ğeri izlenir

Prst1/2

Alt göstergede Preset 2 de ğeri izlenir

Preset1 ve Preset2 Mutlak De ğerlerinin Ayarlanması:

2 sn. bas _SET _SET

PSt2 0000 .. 9999

Üst Gösterge

SET SET

Preset 2 mutlak de ğeri **ayarlanır (*)**

PSt1 0000 .. 9999

SET SET

Preset 1 mutlak de ğeri **ayarlanır () () Desimal nokta dEC.P ayarına göre belirir.**

Prog. sonu

PRESET 1 ba ğıl ise programlama sona erer

Giri ş Tipleri

p la y p la y p la y p la y p la y p la y D is pl a y

D is pl a y

D is p la y

D is p la y D is p la y

p la y D is pl ay

D is p la y

P 2 P 2 P 2 P 2 P 2 P 2 C P 2

C P 2

C P 2 C P 2

P 2 C P 2

C P 2

P 1

PNP / Totem Pole ONNPN OFF

n n

n+2 n-2 PNP / Totem Pole OFFNPN ON

C r. d r = dr ct C r. d r = o p p o P 1 P 1 P 1 P 1 P 1 C P 1

C P 1

C P 1 C P 1

P 1 C P 1

C P 1

2 sn. bas

Reset

(4)

GEMO

Parametrelerin Programlanması

2 sn. bas _SET _SET

Out1 000.0 .. 999.9

Prog. sonu

Üst Gösterge

SET SET

Out1 kontak çekme süresi Sürekli çıkış için, 0.000

Out2 000.0 .. 999.9

SET SET

Out2 kontak çekme süresi Sürekli çıkı ş için, 0.000

CALb 0.000 .. 9.999

SET

Çarpan de ğeri

InPt

1u.2n, 1u.2u, 1u.2G, 1u.2d, Phs.4, Phs.1, Phs.2

SET SET

Giri ş tipi seçilir

ConF ^0..9

SET

Çıkış tipi

seçilir

dEC.P 0.00, 0.000 ^{0, 0.0,}

SET SET

Desimal noktanın hanesi seçilir

Cr.dr ^{drCt, oPPo}

SET SET

Sayma yönü seçilir; İleri / Geri

Freq 2500, 7500 Hz ^{20, 500,}

SET SET

Sayma frekansı seçilir. Mekanik siviç için 20Hz seçilir

Pon.r ^{YES, no}

SET SET

Yes: Cihaz enerjilendi ğinde sayma değeri Reset olur.

No: Cihaz enerjilendi ğinde hafızadaki son sayma de ğeri, Out1&Out2 konumları ve kalan zaman de ğerleri yüklenir.

+

PSt1 0000 .. 9999

SET SET

CodE Şifre = 162

SET

Şifre; 162 girilir

PRESET 1 mutlak ise

PSt1 görünmez

Preset 1 bağıl değeri.

Preset 1 ba ğıl ise;

PSt1 = PSt2 – PSt1, olur. E ğer sonuç negatif ise **PSt1 = 0000 kabul edilir (*)**

**(*) Desimal nokta dEC.P ayarına göre belirir.**

oFFS 0000 .. 9999

SET SET

Offset de ğeri;

1. Cr.dr=drCt ise, Sayıcı RESET oldu ğunda sayma değeri “oFFSET” olur.

2. Cr.dr=oPPo ise, Conf=0..6 ve Inpt=

1u.2u, 1u.2G, Phs.4 iken sayma de ğeri OFFSET’e geldi **ğinde OUT2 ON olur (*)**

PSt1 ^AbSt,rELt

SET SET

Preset1; Mutlak(AbSt), Ba ğıl (reLt)

Mutlak ise; Sayma de ğeri PSt1 değerine gelince Out1 ON olur.

Ba ğıl ise; Sayma değeri (PSt2-PSt1) olunca Out1 ON olur. (PSt2- PSt1) de ğeri negatif ise **Sayma değeri 0000 olunca Out1 ON olur (*)**

Not: Programlama sırasında yakla şık 20sn. süre ile giriş yapılmazsa, programlama modu sona erer, girilmi ş değerler kabul edilir ve belleğe yazılır.

İlk Değerler:

PSt2: 0100 PSt1: 0050 Out1: 001.0 san.

Out2: 001.0 san.

CALb: 1.000

InPt: 1u.2n

ConF: 0

dEC.P: 0

Cr.dr: drCt

Freq: 20

Pon.r: YES

oFFS: 0000

PSt1: AbSt

(5)

GEMO

Çıkı ş Tipleri

Reset

Reset Reset

Reset

Sayma bittikten sonra reset sinyali verilene kadar ekran değeri azalır/çoğalır ve Out1/Out2 tek darbe değilse

“ON” konumunda kalır.

Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Açıklama

Conf 0

Inpt = 1u2u, 1u2G, Phs4

Cr.dr = drct Inpt = 1u2u, 1u2G, Phs4

Cr.dr = oppo Inpt = 1u2n, 1u2d,

Phs1, Phs2

Conf 1

Conf 2

Conf 3

Conf4

Conf 5

Conf 6

Conf 7

Conf 8

Conf 9

Sayma bittikten sonra reset sinyali verilene kadar ekran değeri azalır/çoğalır.

Out1 çıkışı Out2 tek darbe çıkışı sonunda ‘OFF’ olur.

Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Sayma bittikten sonra reset sinyali verilene kadar ekran değeri azalır/çoğalır.

Out1 çıkışı ve sayma değeri Out2 tek darbe çıkışı sonunda

‘OFF’/reset olur. Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Sayma bittikten sonra Out2 tek darbe süresi sonuna kadar ekran sabit kalır. Out1 çıkışı ve sayma değeri Out2 tek darbe çıkışı sonunda

‘OFF’/reset olur. Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Sayma bittikten sonra sayma değeri reset olur ancak Out2 tek darbe süresi sonuna kadar ekran sabit kalır. Out1 çıkışı Out2 tek darbe çıkışı sonunda ‘OFF’olur. Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Sayma değeri Preset1’e eşit olunca Out1 ON olur. Sayma değeri Preset2’ye eşit olunca Out2 ON olur.

Sayma değerinin Preset1 veya Preset2’ye eşit olduğu süre çok kısa ise, Röle ON olamadan OFF olabilir.

Bu durumda SS OUT’lar rölelerden daha hızlı olduğu için kullanımı daha uygun olabilir.

Sayma değeri Preset1’e eşit veya küçük ise OUT1 ON olur. Sayma değeri Preset2’ye eşit veya büyük ise OUT2 ON olur.

Sayma değeri Preset1’e eşit veya büyük ise OUT1 ON olur. Sayma değeri Preset2’ye eşit veya büyük ise OUT2 ON olur.

Sayma bittikten sonra ekran değeri sabit kalır.

Reset sinyali verilene kadar Out1/Out2

“ON” konumunda kalır.

Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

tek darbe değilse

Sayma bittikten sonra ekran değeri reset olur.

Out1 tek darbe çıkışı Out2’den bağımsız çalışır.

Out1 çıkışı Out2 tek darbe çıkışı sonunda ‘OFF’ olur.

Reset

Reset Reset

Reset Reset Reset

Reset

Reset Reset

Reset Reset 9999

9999

9999 9999

9999

9999 9999

9999 9999 9999

9999

9999 9999

9999 9999 Preset2

Preset2

Preset2 Preset2

Preset2

Preset2 Preset2 Preset2

Preset2

Preset1

Preset1 Preset1 Offset

Offset

Offset Offset

Offset

Offset Offset Offset

Offset

Offset Offset Out1

Out1

Out1 Out1

Out1

Out1 Out1

Out1 Out1 Out1

Out1

Out1 Out1

Out1 Out1 Out2

Out2

Out2 Out2

Out2

Out2 Out2

Out2 Out2 Out2

Out2

Out2 Out2
