3200 3400 3600
3000 2800 2600 2400 2200 2000 1800 1600 1400
800
600 1000 1200 1400 1600 1800 2000
50 150 250 350 450 550 650 750 850 950
D16K750 D16K650 D16K550 D16K550 2400
2200 2000 1800 1600 1400 1200 2600
800
600 1000 1200 1400 1600 1800 2000
50 80 110 140 170 230 260 290 320
200 350 380 410 440 470 500 530 560
D13K540 2800 3000 3200
D13K500 D13K460 D13K420
1000
D13k420 (309 kW)
1400 –1800 dev/dak’da maksimum güç 420 hp 860 –1400 dev/dak’da maksimum tork 2100 Nm
D13k460 (338 kW)
1400 –1800 dev/dak’da maksimum güç 460 hp 900 –1400 dev/dak’da maksimum tork 2300 Nm
D13k500 (368 kW)
1400 –1800 dev/dak’da maksimum güç 500 hp 1000 –1400 dev/dak’da maksimum tork 2500 Nm
D13k540 (397 kW)
1450 –1800 dev/dak’da maksimum güç 540 hp 1000 –1450 dev/dak’da maksimum tork 2600 Nm
D13k
Silindir sayısı 6
Silindir hacmi 12,8 dm³
Strok 158 mm Çap 131 mm
Kompresyon oranı 17.0:1
Ekonomik devirler 900 –1400 dev/dak Egzoz fren gücü (2300 dev/dak) 200 kW VEB+ güç (2300 dev/dak) 375 kW
VEB+ opsiyonel
Yağ filtreleri 2 tam geçirgen, 1 baypas Filtre dahil yağ değiştirme hacmi 33 l Soğutma sistemi, toplam hacim 38 l Yağ değişimi aralığı: VDS4 ile 100.000 km’de bir veya yılda bir.
yakIt ön koşullarI Motor hızı dev/dak
Tork Nm Net motor gücü: EC 582/2011
Güç hp

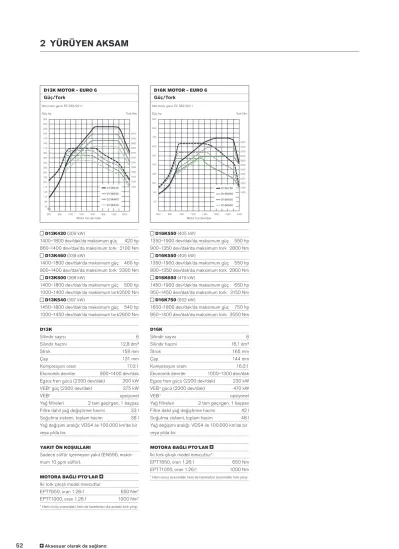

D13k motor – euro 6 güç/Tork
D16k motor – euro 6 güç/Tork
Motor hızı dev/dak
Tork Nm Güç hp
Net motor gücü: EC 582/2011
D16k550 (405 kW)
1350 –1900 dev/dak’da maksimum güç 550 hp 900 –1350 dev/dak’da maksimum tork 2800 Nm
D16k550 (405 kW)
1350 –1900 dev/dak’da maksimum güç 550 hp 900 –1350 dev/dak’da maksimum tork 2900 Nm
D16k650 (479 kW)
1450 –1900 dev/dak’da maksimum güç 650 hp 950 –1450 dev/dak’da maksimum tork 3150 Nm
D16k750 (552 kW)
1600 –1800 dev/dak’da maksimum güç 750 hp 950 –1400 dev/dak’da maksimum tork 3550 Nm
D16k
Silindir sayısı 6
Silindir hacmi 16,1 dm³
Strok 165 mm Çap 144 mm
Kompresyon oranı 16.0:1
Ekonomik devirler 1000 –1300 dev/dak Egzoz fren gücü (2200 dev/dak) 230 kW VEB+ gücü (2200 dev/dak) 470 kW
VEB+ opsiyonel
Yağ filtreleri 2 tam geçirgen, 1 baypas Filtre dahil yağ değiştirme hacmi 42 l Soğutma sistemi, toplam hacim 48 l Yağ değişimi aralığı: VDS4 ile 100.000 km’de bir veya yılda bir.
motora bağlI pto’lar
1 2 3 4 5 6 7 NOX (g/kWh) 0.10
0.20 0.30 0.36 PM (g/kWh)
Euro 1 (1993) Euro 2 (1996) Euro 3 (2001)
Euro 4 (2006) Euro 5 (2009) Euro 6 (2013)
pm = Parçacık noX = Nitrojen Oksitler avrupa emisyon stanDartlarI 1993–2013
asc scr
enjektör7. Karışım
bölgesi Karışım
bölgesi AdBlue
Dpf Doc motor
motor
Yeni motor bileşenleri tek ana amaca hizmet ediyor: Motordaki gaz akışının her adımının hassas şekilde ayarlanması ve egzozun yeniden işleme sistemine optimum sıcak
lıkta ulaşmasının sağlanması. Hem de yakıt tasarrufundan veya motor performansından ödün vermeden.
7. enjektör
DOC’un ısı yönetimi için özel bir dizel enjektörü kullanılır ve bu enjektör DPF verimliliği ve iyi bir SCR işlevselliği sağlar.
Dizel oksiDasyon katalizörü (Doc) DOC, DPF’nin parçacıkları etkin bir şekilde yakması için gereken NO2’yi üretir. Soğuk ha
valarda yenileme için gereken ısıyı da sağlar.
Dizel parçacIk filtresi (Dpf) Bu filtre, parçacıkları (PM) toplar ve yenileme sırasında yakılana kadar saklar. Yenileme otomatik olarak yürütülür, sürücünün herhangi bir müdahalede bulunmasına gerek yoktur.
seçici katalitik inDirGeme (scr) Karıştırma bölgesinde egzozun üzerine AdB
lue püskürtülür. Katalizöre ulaştığında, nitrojen oksitler (NOX) etkin bir şekilde zararsız nitro
jen gazına ve suya dönüştürülür.
tepkimeye uğramamIş amonyak katalizörü (asc)
Egzoz borusuna gelmeden önceki son adımda, varsa geri kalan amonyak (NH3) ayrıştırılır.
euro 6 çözümümüz
53
I-shIft yazIlIm paketleri
Fonksiyonlar Temel Dağıtım ve inşaat uzun yol ve yakıt ekonomisi
ı-see ile uzun yol Taşımacılığı ve yakıt ekonomisi ağır yük
Taşımacılığı* ı-see ile ağır yük Taşımacılığı*
Temel Vites Değiştirme Fonksiyonu
• • • • • •
Performans Vites Değiştirme
• • • • • •
Temel Vites Seçimi Ayarı
• • • • • •
Şanzıman Yağ Sıcaklığı Monitörü
• • • • • •
Geliştirilmiş Vites Değiştirme Fonksiyonu
• • • • •
Kalkış Kontrolü
• • • • •
IRoll
• • • •
Akıllı Sürüş Kontrolü
• • • •
ISee , ICruise dahil
• •
Ağır Yük GCW Kontrolü
• •
ilave seçenekler
Geliştirilmiş PTO Fonksiyonları
• • • • • •
Roketleme dahil Gelişmiş Vites Seçimi Ayarı
• • • • •
Geliştirilmiş performans – Zorlu yollar
• • • • •
* Sadece AT2612E.
I-shIft
Tip son vites motor torku (Nm) Toplam katar ağırlığı onayı (ton)
AT2412E Bire bir oranlı 2400 44
AT2612E Bire bir oranlı 2600 60
ATO2612E Overdrive 2600 60
AT2812E Bire bir oranlı 2800 44/52
ATO3112E Overdrive 3150 60
ATO3512E Overdrive 3550 60
I-shIft yazIlIm paketleri
temel
IShift ile standart olarak sağlanır ve şanzıma
na temel fonksiyonlarını kazandırır.
DağItIm ve inşaat
Şanzımanın çalışmasını dağıtım ve inşaat işlerine göre ayarlar. Özellikleri arasında sürü
cüye kalkışta ve dar alanda manevra yaparken yardımcı olan fonksiyonlar bulunur.
uzun yol ve yakIt ekonomisi Yakıt tüketimini en aza indiren akıllı fonksiyon
lar içerir. Bu da program paketini özellikle uzun yol operasyonları için uygun hale getirir.
I-see ile uzun yol taşImacIlIğI ve yakIt ekonomisi
Daha da fazla yakıt tasarrufu için Uzun Yol ve Yakıt Ekonomisi paketine ICruise fonksiyo
nunu da içeren ISee yazılımını ekler.
ağIr yük taşImacIlIğI
IShift ’i yüksek toplam katar ağırlıklarına (>85 ton) uygun hale getirir.
I-see ile ağIr yük taşImacIlIğI Daha da fazla yakıt tasarrufu için Ağır Yük I-shIft
Otomatikleştirilmiş vites değiştirme özellikli 12 vitesli buçuklu/kademeli şanzıman. IShift ’e bir PTO, kompakt retarder, acil durum hidrolik direksiyon pompası ve yağ soğutucu monte edilebilir.
55
I-shIft Dual clutch yazIlIm paketleri
Fonksiyonlar Temel
uzun yol ve yakıt ekonomisi
ı-see ile uzun yol Taşımacılığı ve yakıt ekonomisi
Temel Vites Değiştirme Fonksiyonu
• • •
Performans Vites Değiştirme
• • •
Temel Vites Seçimi Ayarı
• • •
Şanzıman Yağ Sıcaklığı Monitörü
• • •
Geliştirilmiş Vites Değiştirme Fonksiyonu
• •
Kalkış Kontrolü
• •
IRoll
• •
Akıllı Sürüş Kontrolü
• •
ISee , ICruise dahil
•
ilave seçenekler
Geliştirilmiş PTO İşlevleri
• • •
Roketleme dahil Gelişmiş Vites Seçimi Ayarı
• •
Geliştirilmiş performans – Zorlu yollar
• •
I-shIft Dual clutch
Tip son vites motor torku (Nm) Toplam katar ağırlığı onayı (ton)
SPO2812 Overdrive 2800 60
I-shIft Dual clutch
Otomatik vites değiştirme özellikli 12 vitesli çift debriyajlı/kademeli şanzıman. Çift debriyaj sayesinde hızlı, sorunsuz ve konforlu elektronik vites değiştirme olanağı. IShift Dual Clutch’a bir PTO, kompakt retarder ve acil durum hidrolik direksiyon pompası monte edilebilir. Yağ soğutucu standart olarak gelir.
I-shIft Dual clutch yazIlIm paketleri
temel
IShift Dual Clutch ile standart olarak sağlanır ve şanzımana temel fonksiyonlarını kazandırır.
uzun yol ve yakIt ekonomisi Yakıt tüketimini en aza indiren akıllı fonksiyon
lar içerir. Bu da program paketini özellikle uzun yol operasyonları için uygun hale getirir.
I-see ile uzun yol taşImacIlIğI ve yakIt ekonomisi
Daha da fazla yakıt tasarrufu için Uzun Yol ve Yakıt Ekonomisi paketine ICruise fonksiyo
nunu da içeren ISee yazılımını ekler.
I-shIft ve I-shIft Dual clutch fonksiyonlarI hakkInDa
temel vites Değiştirme fonksiyonu Doğru başlangıç vitesinin otomatik seçimi (1’inci – 6’ncı vites). Başlangıç vitesinin seçimi aracın brüt ağırlığından ve yol eğiminden etkilenir.
performans vites Değiştirme Motor freninin, çift debriyajın ve özel bir vites freninin akıllıca kullanımı sayesinde daha hızlı ve yumuşak vites geçişleri sağlar..
temel vites seçimi ayarI
Otomatik modda motor freni yaparken vites kolundaki düğmeleri kullanarak vites seçimini ayarlamayı mümkün kılar.
şanzIman yağ sIcaklIğI monitörü Şanzıman yağı sıcaklığını bilgi ekranında gösterir.
Geliştirilmiş vites Değiştirme fonksiyonu
EBS ve ECS ile etkileşim aracılığıyla kalkışlar ve dar alandaki manevralar daha kolay gerçekleştirilir. Motorun yüksek devirlerde çalışması için otomatik olarak doğru vitesi seçerek VEB/VEB+ frenleme gücünü en üst seviyeye çıkarır. Motor freni yaparken vites değiştirilirse, frenleme gücünde kayba neden olmamak için tekerlek frenleri aktive edilir.
kalkIş kontrolü
Düşük hızlardaki manevralar için vites seçimi ve EBS fonksiyonlarını optimize eder. Diğer işlevlerinin yanı sıra, Yokuşta Kalkış Yardımı işlevinin yalnızca yokuş yukarı çıkarken devre
ye alınmasını sağlar.
I-roll
Yakıt tüketimini azaltmak için boşta ilerleme işlevinin otomatik olarak devreye girmesi ve devreden çıkmasıdır. IRoll , motor gücüne ya da motor frenine ihtiyaç duyulmadığı zaman
larda, örneğin düz yollarda kullanılır.
akIllI hIz sabitleyici
Aracın Fren Kontrolü ile etkileşime geçer ve yardımcı frenlerin gereksiz yere aktif hale geti
rilmesini önler. Böylece, boşta ilerleme fonksi
yonu daha yüksek bir oranda kullanılabilir.
I-see
Coğrafi özellik verilerini saklayan ve bu bilgileri yakıttan tasarruf etmek ve sürüş konforunu arttırmak için kullanan akıllı bir IShift yazı lı mıdır. Diğer ISee kullanıcıları da bir veri
tabanında saklanan verilere ulaşabilir. ISee siparişlerine ICruise hız sabitleyici de dahildir.
ICruise tek başına da sipariş edilebilir.
ağIr yük Gcw kontrolü
Vites seçimini yüksek toplam katar ağırlık
larına (85–180 ton) uygun hale getirir.
ilave seçenekler
Geliştirilmiş pto işlevleri PTO kullanımını kolaylaştıran çeşitli fonksi
yonlardır.
roketleme Dahil Gelişmiş vites seçimi ayarI
Otomatik modda kalkış ve sürüş sırasında vites kolundaki düğmeleri kullanarak vites seçimini ayarlamayı mümkün kılar. Roketleme işlevi maksimum hızlanma için doğru vitesi seçer.
Geliştirilmiş performans – zorlu yollar
Vites değişim ayarlarını yapan, zorlu yol koşul
larında ve engebeli arazilerde kalkış ve sürüşe yardımcı olan çeşitli fonksiyonlar.
57
yürüyen aksam kombinasyonlarI manuel şanzıman
D13k420 (2100 Nm)
D13k460 (2300 Nm)
D13k500 (2500 Nm)
D13k540 (2600 Nm)
D16k550 (2800 Nm)
D16k550 (2900 Nm)
D16k650 (3150 Nm)
D16k750 (3550 Nm)
VT2214B
• •
VTO2214B
• •
VT2514B
• • •
VTO2514B
• • •
VT2814B
• •
VTO2814B
• •
ı-shift
AT2412E
• •
AT2612E
• • • •
ATO2612E
• • • •
AT2812E
•
ATO3112E
• •
ATO3512E
•
ı-shift Dual Clutch
SP02812
• • •
Tek redüksiyonlu akslar
RSS1344C/D
• • • •
RSS1356
• • • • •
RSS1360
• • • • • • • •
RTS2370A
• • • • • • • •
Cerli akslar
RSH1370F
• • • • • • • •
RTH2610F
• • • • • • • •
RTH3210F
• • • • • • • •
RTH3312
• • • • • • • •
manuel şanzImanlar
Tip son vites motor torku (Nm) Toplam katar ağırlığı onayı (ton)
VT2214B Bire bir oranlı 2200 100
VTO2214B Overdrive 2200 100
VT2514B Bire bir oranlı 2500 100
VTO2514B Overdrive 2500 100
VT2814B Bire bir oranlı 2800 100
VTO2814B Overdrive 2800 100
manuel şanzImanlar
İki karınca vitesi ve on iki senkronize ileri vites ile toplam 14 ileri vitesi buçuklu ve kademeli manuel şanzıman ve dört geri vites. Volvo patentli servo senkromeç, vites değiştirmek için harcanan gücün azaltılmasını sağlar. Şanzımanlara kompakt retarder, PTO, ikinci bir hidrolik direksiyon pompası ve yağ soğutucusu monte edilebilir.
arka aks oranlarI
rss1344C/D rss1356 rss1360 rTs2370a rsH1370F rTH2610F rTH3210F rTH3312
2.31:1* 2.50:1 2.47:1 2.43:1 3.46:1 3.33:1 3.33:1 3.61:1
2.47:1* 2.64:1 2.64:1 2.57:1 3.61:1 3.46:1 3.46:1 3.76:1
2.64:1 2.79:1 2.85:1 2.83:1 3.76:1 3.61:1 3.61:1 4.12:1
2.85:1 3.10:1 3.08:1 3.09:1 4.12:1 3.76:1 3.76:1 4.55:1
3.08:1 3.44:1 3.40:1 3.40:1 4.55:1 3.97:1 3.97:1 5.41:1
3.36:1 3.67:1 3.67:1 3.78:1 5.41:1 4.12:1 4.12:1 7.21:1
3.70:1 4.11:1 4.13:1 4.55:1 4.55:1
4.50:1 5.41:1 5.41:1
5.14:1 7.21:1
5.67:1 6.17:1
* RSS1344D için.
arka akslar
Tip aks Vites maksimum tork (Nm) maksimum aks/
bogi yükü (ton) Toplam katar ağırlığı onayı (ton) Tek redüksiyonlu
RSS1344C/D Solo Hipoid 2600 13 44
RSS1356 Solo Hipoid 2400/2800 13 56/44
RSS1360 Solo Hipoid 3550 13 60
RTS2370A Tandem Hipoid 3550 23 70
Cerli
RSH1370F Solo Konik spiral kesim 3550 13 70
RTH2610F Tandem Konik spiral kesim 3550 26 100
RTH3210F Tandem Konik spiral kesim 3550 32 100
RTH3312 Tandem Konik spiral kesim 3550 33 120
pto
Her türlü gövde donanımına güç sağlanması için debriyajdan bağımsız ve debriyaja bağlı çok çeşitli PTO’lar vardır.
DebriyajDan bağImsIz pto’lar
pter-DIn
Hidrolik pompanın doğrudan tahrik edilmesi için arkaya monte motor PTO’su.
pter1400
Hidrolik pompa için flanş bağlantılı arkaya monte motor PTO’su.
Debriyaja bağlI pto
ptr-f
Bağlantı flanş kaplini ve yüksek ya da düşük devir.
ptr-fl/fh
Bağlantı flanş kaplini ve yüksek ya da düşük devir.
ptr-D/ptr-Dm/ptr-Dh
Hidrolik pompasının doğrudan monte edile
bilmesi için DIN bağlantısı ile düşük/orta/
yüksek devir.
ptrD-D
İkili tahrik ile yüksek devirli. Hidrolik pompala
rın doğrudan monte edilebilmesi için önde ve arkada DIN bağlantısı.
ptrD-D1
İkili tahrik ile yüksek devirli. Arkada bağlantı flanşı kaplini ve önde DIN bağlantısı.
ptrD-D2
Arkada ikili tahrik, önde tekli tahrik ile yüksek devirli. Arkada iki bağlantı flanşı kaplini ve önde bir DIN bağlantısı.
