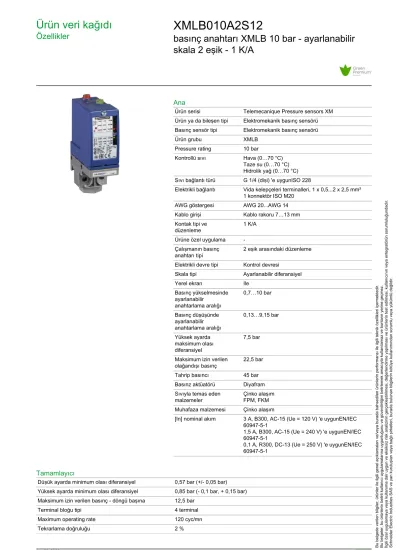

Ürün veri kağıdı
Özellikler XMLB010A2S12
basınç anahtarı XMLB 10 bar - ayarlanabilir skala 2 eşik - 1 K/A
Ana
Ürün serisi Telemecanique Pressure sensors XM Ürün ya da bileşen tipi Elektromekanik basınç sensörü Basınç sensör tipi Elektromekanik basınç sensörü
Ürün grubu XMLB
Pressure rating 10 bar
Kontrollü sıvı Hava (0…70 °C) Taze su (0…70 °C) Hidrolik yağ (0…70 °C) Sıvı bağlantı türü G 1/4 (dişi) 'e uygunISO 228
Elektrikli bağlantı Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² 1 konnektör ISO M20
AWG göstergesi AWG 20...AWG 14 Kablo girişi Kablo rakoru 7…13 mm Kontak tipi ve
düzenleme 1 K/A
Ürüne özel uygulama - Çalışmanın basınç
anahtarı tipi 2 eşik arasındaki düzenleme Elektrikli devre tipi Kontrol devresi
Skala tipi Ayarlanabilir diferansiyel
Yerel ekran Ile
Basınç yükselmesinde ayarlanabilir
anahtarlama aralığı
0,7…10 bar
Basınç düşüşünde ayarlanabilir anahtarlama aralığı
0,13…9,15 bar
Yüksek ayarda maksimum olası diferansiyel
7,5 bar
Maksimum izin verilen
olağandışı basınç 22,5 bar
Tahrip basıncı 45 bar
Basınz aktüatörü Diyafram Sıvıyla temas eden
malzemeler Çinko alaşım
FPM, FKM Muhafaza malzemesi Çinko alaşım
[In] nominal akım 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1
1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1
0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1
2
[Ui] nominal yalıtım voltajı 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-1
Yardımcı kontak çalışma Ani hareketli
Kontak malzemesi Gümüş kontaklar
Maximum resistance across terminals 25 MOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A
Kisa devre korumasi 10 A kartuş sigorta, tip gG (gl)
Mekanik dayanıklılık 5000000 cycles
Ayar Harici
Yükseklik 113 mm
Derinlik 75 mm
Genişlik 35 mm
Ürün ağırlığı 0,705 kg
Ortam
Standartlar CE
CSA C22.2 No 14 UL 508
EN/IEC 60947-5-1
Ürün sertifikaları CCC
CSALROS (Lloyds register of shipping) BVEAC
UL
Koruyucu bakım TC standart versiyon
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -40…70 °C
Çalışma konumu Herhangi bir konum
Titreşim direnci 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 50 gn 'e uygunIEC 60068-2-27
Elektrik çarpmasına karşı koruma sınıfı Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030
IP koruma derecesi IP66 'e uygunEN/IEC 60529
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 727,0 g
Paket 1 Yükseklik 4,2 cm
Paket 1 genişliği 12,5 cm
Paket 1 Uzunluk 8,5 cm
Birim paket türü 2 S02
Paketteki birim sayısı 2 13
Paket 2 Ağırlığı 9,818 kg
Paket 2 Yükseklik 15 cm
Paket 2 genişliği 30 cm
Paket 2 Uzunluk 40 cm
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi REACh Bildirisi
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri Evet
Çevre Beyanı Çevresel Ürün Profili
Sözleşme garantisi
Garanti 18 months
4
Ürün veri kağıdı
Dimensions Drawings XMLB010A2S12
Dimensions
(1) 1 fluid entry, tapped G1/4 (BSP female) (2) 1 electrical connections entry, tapped M20 x 1.5 Ø : 2 elongated holes Ø 5.2 x 6.7
Ürün veri kağıdı
Connections and Schema XMLB010A2S12
Wiring Diagram
Terminal Model
6
Ürün veri kağıdı
Performance Curves XMLB010A2S12
Operating Curves
(y) Rising pressure (x) Falling pressure 1 : Maximum differential 2 : Minimum differential
(y) Pressure (x) Time
(1) Adjustable value PH : High point PB : Below point
