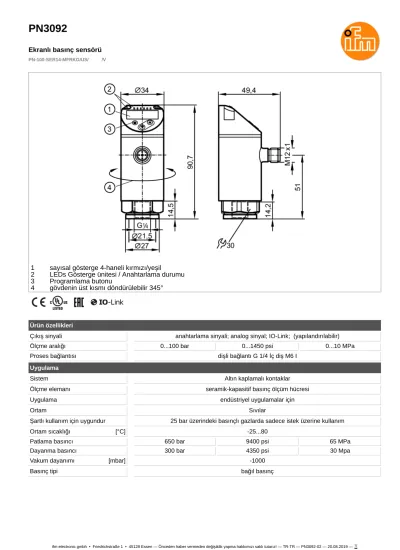

PN3092
Ekranlı basınç sensörü
PN-100-SER14-MFRKG/US/ /V
1 sayısal gösterge 4-haneli kırmızı/yeşil
2 LEDs Gösterge ünitesi / Anahtarlama durumu 3 Programlama butonu
4 gövdenin üst kısmı döndürülebilir 345°
Ürün özellikleri
Çıkış sinyali anahtarlama sinyali; analog sinyal; IO-Link; (yapılandırılabilir)
Ölçme aralığı 0...100 bar 0...1450 psi 0...10 MPa
Proses bağlantısı dişli bağlantı G 1/4 İç diş M6 I
Uygulama
Sistem Altın kaplamalı kontaklar
Ölçme elemanı seramik-kapasitif basınç ölçüm hücresi
Uygulama endüstriyel uygulamalar için
Ortam Sıvılar
Şartlı kullanım için uygundur 25 bar üzerindeki basınçlı gazlarda sadece istek üzerine kullanım
Ortam sıcaklığı [°C] -25...80
Patlama basıncı 650 bar 9400 psi 65 MPa
Dayanma basıncı 300 bar 4350 psi 30 Mpa
Vakum dayanımı [mbar] -1000
Basınç tipi bağıl basınç
PN3092
Ekranlı basınç sensörü
PN-100-SER14-MFRKG/US/ /V
Elektriksel özellikleri
Çalışma gerilimi [V] 18...30 DC; (EN 50178'e göre SELV / PELV)
Akım tüketimi [mA] < 35
Min. İzolasyon direnci [MΩ] 100; (500 V DC)
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi [s] < 0,3
Dahili hata izleme
(Watchdog) evet
Girişler / Çıkışlar
Giriş ve çıkış sayısı Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 Çıkışlar
Toplam çıkış sayısı 2
Çıkış sinyali anahtarlama sinyali; analog sinyal; IO-Link; (yapılandırılabilir)
Elektriksel yapı PNP
Dijital çıktıların sayısı 1
Çıkış fonksiyonu Normalde açık / kapalı; (parametrelenebilir)
Maks. anahtarlama çıkışı
gerilim düşmesi DC [V] 2,5
Yük akımı (Sürekli) DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Anahtarlama frekansı DC [Hz] < 170
Analog çıkışların sayısı 1
Analog akım çıkışı [mA] 4...20
Maks. Yük [Ω] 500
Analog voltaj çıkışı [V] 0...10
Min. yük direnci [Ω] 2000
Kısa devre koruması evet
Kısa devre korumasının cinsi çıkış tarama
Aşırı yük koruması evet
Ölçüm / ayar aralığı
Ölçme aralığı 0...100 bar 0...1450 psi 0...10 MPa
Factory setting / CMPT = 2
Anahtar açma noktası SP 1...100 bar 10...1450 psi 0,1...10 MPa
Anahtar kapama noktası rP 0,5...99,5 bar 5...1445 psi 0,05...9,95 MPa
SP ve rP arasındaki min.
mesafe
0,5 bar 10 psi 0,05 MPa
Ayar adımları 0,5 bar 5 psi 0,05 MPa
Status_B High Resolution / CMPT = 3
Anahtar açma noktası SP 0,8...100 bar 12...1450 psi 0,08...10 MPa
Anahtar kapama noktası rP 0,3...99,5 bar 5...1443 psi 0,03...9,95 MPa
PN3092
Ekranlı basınç sensörü
PN-100-SER14-MFRKG/US/ /V
[aralığın % si]
Tekrarlanabilirlik
[aralığın % si] < ± 0,1; (sıcaklık dalgalanmaları < 10 K) Karakteristik sapma
[aralığın % si]
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = En iyi düz çizgi (Minimum ayar); LS = limit değer ayarı)
Histerezis sapma [aralığın % si] < ± 0,25
Uzun zaman kararlılık
[aralığın % si] < ± 0,05; (6 ayda bir)
Sıcaklık katsayısı sıfır noktası [10 K başına sapma
aralığının % si]
< ± 0,2; (-25...80 °C)
Sıcaklık katsayısı kayması
[10 K başına sapma aralığının % si]
< ± 0,2; (-25...80 °C)
Tepki süresi
Cevap verme zamanı [ms] < 3
Ayarlanabilir zaman
gecikmesi dS, dr [s] 0...50
Anahtarlama fonksiyonu için
pikleri bastırma dAP [s] 0...4
Analog çıkış için
dalgalanmaları bastırma dAA [s] 0...4
Maks. analog çıkışın cevap
verme süresi [ms] 3
Yazılım / Programlama
Parametre ayar seçenekleri histerezis / pencere fonksiyonu; Normalde açık / kapalı; açmada / kapatmada gecikme; sönümleme; Gösterge ünitesi; akım/voltaj çıkışı Arabirimler
Haberleşme arayüzü IO-Link
Aktarım türü COM2 (38,4 kBaud)
IO-Link Revizyonu 1.1
SDCI standart IEC 61131-9
SIO-Mod evet
Gerekli ana bağlantı noktası
türü A
İşlem verileri analog 1
İşlem verileri ikilik sistem
(binary) 1
Desteklenen DeviceIDler
Çalışma şekli DeviceID
Factory setting / CMPT = 2 429
Status_B High Resolution / CMPT = 3 608
Not Daha fazla bilgi için lütfen "Karşıdan Yüklemeler" bölümündeki IODD PDF dosyasına bakın.
PN3092
Ekranlı basınç sensörü
PN-100-SER14-MFRKG/US/ /V
Factory setting / CMPT = 2
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Min. işlem döngü süresi [ms] 2,3
IO-Link çözünürlük basıncı [bar] 0,1
IO-Link çözünürlük basıncı [MPa] 0,01
IO-Link proses verisi (döngüsel)
Fonksiyon bit uzunluğu
basınç 14
ikili anahtarlama bilgisi 1
IO-Link fonksiyonları
(düzensiz hareket) uygulamaya özel etiket (tag)
Status_B High Resolution / CMPT = 3
Profil Smart Sensor ED2: Digital Measuring Sensor
(0x000A), Identification and Diagnosis (0x4000)
Min. işlem döngü süresi [ms] 3
IO-Link çözünürlük basıncı [bar] 0,05
IO-Link çözünürlük basıncı [MPa] 0,005
IO-Link proses verisi (döngüsel)
Fonksiyon bit uzunluğu
basınç 16
cihaz durumu 4
ikili anahtarlama bilgisi 1
IO-Link fonksiyonları
(düzensiz hareket) uygulamaya özel etiket (tag)
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...80
Depolama sıcaklığı [°C] -40...100
Koruma IP 65; IP 67
Testler / Onaylar
EMC DIN EN 61000-6-2
DIN EN 61000-6-3
Şok dayanımı DIN EN 60068-2-27 50 g (11 ms)
Titreşim dayanımı DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [yıl] 225
UL onayı UL onay numarası J005
Basınçlı ekipman direktifi Güvenilir Mühendislik Uygulamaları; grup 2 akışkanlar için kullanılabilir; istek üzerine grup 1 sıvılar Mekanik özellikleri
Ağırlık [g] 271,5
Malzemeler paslanmaz çelik (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Malzeme (ıslak parçalar) paslanmaz çelik (1.4404 / 316L); Al2O3 (Seramik); FKM
Min. basınç dalgalanması 100 Milyon
25...35; (tavsiye edilen sıkıştırma torku; Yağlama
PN3092
Ekranlı basınç sensörü
PN-100-SER14-MFRKG/US/ /V
Gösterge / Kontroller Gösterge
Gösterge ünitesi 3 x LED, yeşil (bar, psi, MPa)
Anahtarlama durumu 1 x LED, sarı
Ölçülmüş değerler sayısal gösterge, kırmızı/yeşil 4-haneli Açıklamalar
Paket miktarı 1 adet
Elektriksel bağlantı
Soketli: 1 x M12; Kontaklar: altın kaplamalı
Bağlantı
OUT1 Anahtarlama çıkışı
OUT2 Analog çıkış
Kablo renkleri :
BK = siyah
BN = kahve rengi
BU = mavi
WH = beyaz
