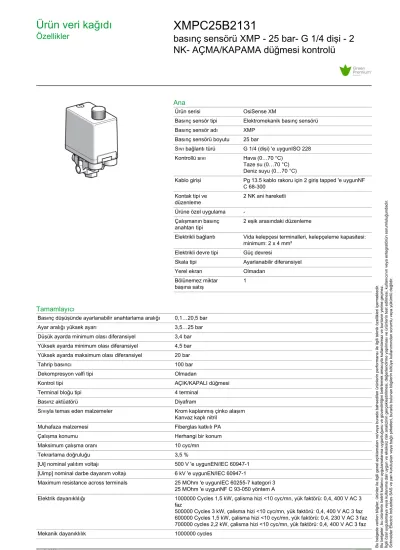

Ürün veri kağıdı
Özellikler XMPC25B2131
basınç sensörü XMP - 25 bar- G 1/4 dişi - 2 NK- AÇMA/KAPAMA düğmesi kontrolü
Ana
Ürün serisi OsiSense XM
Basınç sensör tipi Elektromekanik basınç sensörü Basınç sensör adı XMP
Basınç sensörü boyutu 25 bar
Sıvı bağlantı türü G 1/4 (dişi) 'e uygunISO 228 Kontrollü sıvı Hava (0…70 °C)
Taze su (0…70 °C) Deniz suyu (0…70 °C)
Kablo girişi Pg 13.5 kablo rakoru için 2 giriş tapped 'e uygunNF C 68-300
Kontak tipi ve
düzenleme 2 NK ani hareketli
Ürüne özel uygulama - Çalışmanın basınç
anahtarı tipi 2 eşik arasındaki düzenleme
Elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi:
minimum: 2 x 4 mm² Elektrikli devre tipi Güç devresi
Skala tipi Ayarlanabilir diferansiyel
Yerel ekran Olmadan
Bölünemez miktar
başına satış 1
Tamamlayıcı
Basınç düşüşünde ayarlanabilir anahtarlama aralığı 0,1…20,5 bar
Ayar aralığı yüksek ayarı 3,5…25 bar
Düşük ayarda minimum olası diferansiyel 3,4 bar Yüksek ayarda minimum olası diferansiyel 4,5 bar Yüksek ayarda maksimum olası diferansiyel 20 bar
Tahrip basıncı 100 bar
Dekompresyon valfi tipi Olmadan
Kontrol tipi AÇIK/KAPALI düğmesi
Terminal bloğu tipi 4 terminal
Basınz aktüatörü Diyafram
Sıvıyla temas eden malzemeler Krom kaplanmış çinko alaşım Kanvaz kaplı nitril
Muhafaza malzemesi Fiberglas katkılı PA
Çalışma konumu Herhangi bir konum
Maksimum çalışma oranı 10 cyc/mn
Tekrarlama doğruluğu 3,5 %
[Ui] nominal yalıtım voltajı 500 V 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-1
Maximum resistance across terminals 25 MOhm 'e uygunIEC 60255-7 kategori 3 25 MOhm 'e uygunNF C 93-050 yöntem A
Elektrik dayanıklılığı 1000000 Cycles 1,5 kW, çalisma hizi <10 cyc/mn, yük faktörü: 0,4, 400 V AC 3 faz500000 Cycles 3 kW, çalisma hizi <10 cyc/mn, yük faktörü: 0,4, 400 V AC 3 faz 600000 Cycles 1,5 kW, çalisma hizi <10 cyc/mn, yük faktörü: 0,4, 230 V AC 3 faz 700000 cycles 2,2 kW, çalisma hizi <10 cyc/mn, yük faktörü: 0,4, 400 V AC 3 faz
Mekanik dayanıklılık 1000000 cycles
2
Ayar Somun
Ürün ağırlığı 0,65 kg
Terminallerin açıklaması ISO n°1 (3-4)NC
(1-2)NC
Derinlik 98 mm
Yükseklik 145 mm
Genişlik 57 mm
Ortam
Ürün sertifikaları EAC
Standartlar EN/IEC 60947-4-1
CE
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -40…70 °C
Titreşim direnci 3 gn[Alan](f =[Alan]10…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 50 gn 'e uygunIEC 60068-2-27
Elektrik çarpmasına karşı koruma sınıfı Sınıf I 'e uygunIEC 60536
IP koruma derecesi IP54 'e uygunEN/IEC 60529
Paketleme üniteleri
Paket ağırlığı (Lbs) 0,671 kg
Paket 1 Yükseklik 0,600 dm
Paket 1 genişliği 1,150 dm
Paket 1 Uzunluk 1,700 dm
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri Evet
Çevre Beyanı Çevresel Ürün Profili
Sözleşme garantisi
Garanti 18 months
3
Ürün veri kağıdı
Dimensions Drawings XMPC25B2131
Dimensions
Without Decompression Valve
ØA = G 1/4
(1) 2 tapped entries for Pg 13.5
4
Ürün veri kağıdı
Mounting and Clearance XMPC25B2131
Minimum Mounting Clearance
ØA = G1/4
(1) Minimum clearance zone for screwing-on pressure switch at point A
5
Ürün veri kağıdı
Connections and Schema XMPC25B2131
Wiring Diagram
Terminal Connections
6
Ürün veri kağıdı
Performance Curves XMPC25B2131
Curves
Operating Curves
(y) Rising pressure (x) Falling pressure 1 : Maximum differential 2 : Minimum differential
(y) Pressure (x) Time
(1) Adjustable value PH : High point PB : Below point
