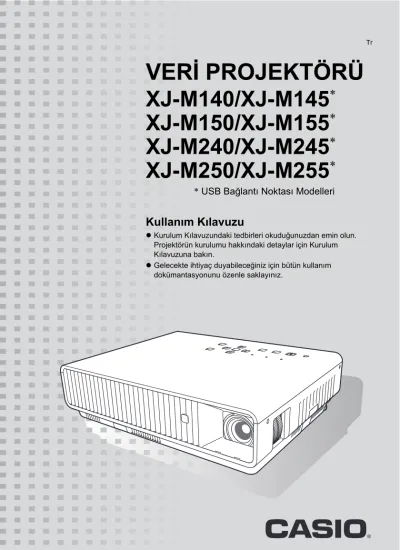

VERİ PROJEKTÖRÜ XJ-M140/XJ-M145 * XJ-M150/XJ-M155 * XJ-M240/XJ-M245 * XJ-M250/XJ-M255 *

(1)

VERİ PROJEKTÖRÜ XJ-M140/XJ-M145 ^* XJ-M150/XJ-M155 ^* XJ-M240/XJ-M245 ^* XJ-M250/XJ-M255 ^*

Kullanım Kılavuzu

zKurulum Kılavuzundaki tedbirleri okuduğunuzdan emin olun.

Projektörün kurulumu hakkındaki detaylar için Kurulum Kılavuzuna bakın.

zGelecekte ihtiyaç duyabileceğiniz için bütün kullanım dokümantasyonunu özenle saklayınız.

Tr

* USB Bağlantı Noktası Modelleri

(2)

zDLP Amerika Birleşik Devletleri’nde kurulu Texas Instruments’ın tescilli ticari markasıdır.

zMicrosoft, Windows ve Windows Vista Amerika Birleşik Devletleri ve diğer ülkelerde Microsoft Corporation’ın tescilli markaları veya ticari markalarıdır.

zHDMI, HDMI Logosu ve High-Definition Multimedia Interface, HDMI Licensing, LLC’nin ticari markaları veya tescilli ticari markalarıdır.

zXGA Amerika Birleşik Devletleri’nde kurulu IBM Corporation’ın tescilli ticari markasıdır.

zPJLink, Japonya, Amerika Birleşik Devletleri ve diğer ülke ya da bölgelerde tescili için başvurulmuş veya halihazırda tescilli olan bir ticari markasıdır.

zCrestron, Amerika Birleşik Devletleri Crestron Electronics, Inc.’in kayıtlı ticari markasıdır.

zAMX, Amerika Birleşik Devletleri AMX LLC’nin kayıtlı ticari markasıdır.

zDiğer şirket veya ürün adları kendi sahiplerinin ürün adları ya da ticari markalarıdır.

zBu ürünün parçaları, kısmi olarak Independent JPEG Group çalışmalarına dayalıdır.

zKullanım Kılavuzu’nun içeriği bilgi verilmeden değiştirilebilir.

zBu kılavuzun kısmen veya tamamen kopyalanması yasaktır. Bu kılavuzu sadece kendi kişisel kullanımınız için kullanabilirsiniz. CASIO COMPUTER CO., LTD.’nin izni olmaksızın başka amaçlar için kullanım yasaktır.

zBu ürünün veya bu kılavuzun kullanılmasıyla ortaya çıkan gelir kayıpları veya üçüncü taraflarca yapılan talepler için CASIO COMPUTER CO., LTD. sorumlu tutulamaz.

zBu ürünün arızalanması veya bakımı veya herhangi bir nedenden dolayı meydana gelen herhangi bir zarar veya gelir kaybından CASIO COMPUTER CO., LTD. sorumlu tutulamaz.

zBu kılavuzda verilen örnek görüntüler sadece gösterim amaçlıdır ve ürün tarafından üretilen gerçek görüntülerle aynı olmayabilir.

(3)

İçindekiler

Bu kılavuz hakkında... ...5

Projektöre Genel Bakış... 6

Projektör Özellikleri ve Ana İşlevleri ...6

Uzaktan Kumanda ve Projektör Tuşları...8

Arka Terminaller ...9

Projeksiyon Esnasında İşlem... 10

Giriş Kaynağı Seçimi ...10

Farklı bir giriş kaynağı seçmek için ... 10

Çözünürlük... 10

3D Giriş Modu ... 11

3D Giriş Modunda Yatay Çevirme... 12

Projeksiyon Esnasında Görüntü İşlemleri...12

Görüntü Parlaklığını Ayarlama... 12

Renk Modunu Seçme ... 13

Görüntünün Yakınlaştırılması ... 13

Geçici Olarak Görüntünün Karartılması ve Sesin Kapatılması ... 14

Görüntünün Dondurulması... 14

Yansıtılmış Görüntüdeki bir İmlecin Görüntülenmesi ... 15

Yansıtılan görüntünün en boy oranının değiştirilmesi ... 16

Ses Seviyesinin Ayarlanması ...17

Ses seviyesini ayarlamak için ... 17

Sesi kapatmak için ... 17

Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü) ...18

Ekonomik Modu seçmek için... 18

[FUNC] Tuşunun Kullanılması ...19

(4)

Gelişmiş Projektör Ayarlarının Yapılandırılması ... 20

Temel Kurulum Menü İşlemleri...20

Kurulum Menüsünün Görüntülenmesi... 20

Kurulum Menüsü Ayarlarının Yapılandırılması... 20

Temel Kurulum Menüsü Örneği ... 21

Doğrudan Güç Açma ... 22

Projektörün Parola Koruması ...23

Parola Girilmesi... 23

Parola Özelliğinin Kullanılması... 23

Projektör Açılırken Parola Girilmesi ... 25

Projektör Ayarlarının Başlangıç Fabrika Varsayılanlarına Geri Yüklenmesi ...26

Kurulum Menüsü İçeriği...28

Görüntü Ayarı 1 Ana Menüsü ... 28

Görüntü Ayarı 2 Ana Menüsü ... 30

Ses Seviyesi Ayarı Ana Menüsü... 30

Ekran Ayarları Ana Menüsü ... 31

Giriş Ayarları Ana Menüsü ... 33

Seçenek Ayarları 1 Ana Menüsü ... 34

Seçenek Ayarları 2 Ana Menüsü ... 35

Kablolu LAN ayarları Ana Menüsü (Sadece USB Bağlantı Noktası Modellerinde) .... 37

USB Ayarları Ana Menüsü (Sadece USB Bağlantı Noktası Modellerinde) ... 37

Çalışma Bilgileri Ana Menüsü ... 38

Ana Menü (Vars. Ayarları Geri Yükle)... 38

Projektörün Temizlenmesi ... 39

Projektörün Dışının Temizlenmesi...39

Merceğin Temizlenmesi...39

Hava Giriş, Hava Çıkış ve Hava Akış Deliklerini Temizleme...39

Hata Göstergeleri ve Uyarı Mesajları... 40

(5)

Ek... 43

Video Cihazına Bağlama ...43

Kompozit video çıkışına veya S-video çıkışına bağlama ... 43

Komponent video çıkışına bağlama... 44

Video Cihazının veya Bilgisayarın HDMI Çıkışının Projektöre Bağlanması...45

Uzaktan Kumanda Sinyal Mesafesi...46

Projeksiyon Mesafesi ve Ekran Boyutu ...47

En Boy Oranı Ayarı ve Projeksiyon Görüntüsü ...48

Desteklenen Sinyaller...50

Projektörü Kumanda Etmek için Kablolu LAN Kullanma (XJ-M145, XJ-M155, XJ-M245, XJ-M255)...53

Desteklenen Harici Cihazlar... 53

Projektörü Bilgisayardan Kumanda Etme ... 53

Projektör RS-232C Kumandası ...58

Projektörü Bilgisayara Bağlama... 58

Teknik Özellikler ...60

(6)

Projektöre Genel Bakış

Bu bölümde projektörün özellikleri ve işlevleri ve uzaktan kumanda tuşları açıklanmıştır.

XJ-M140/XJ-M145/XJ-M150/XJ-M155/XJ-M240/XJ-M245/XJ-M250/XJ-M255

zLazer ve LED karma ışık kaynağı düşük güç tüketimi ve düşük ısı üretimi ile birlikte 2.500 ila 3.000 lümen arasında yüksek parlaklık sağlar.

zGeniş giriş kaynakları yelpazesi:

Analog RGB, kompozit video, S-video, komponent video (Y·Cb·Cr, Y·Pb·Pr) ve HDMI giriş kaynakları desteklenmektedir.

zAkıllı Parlaklık Denetimi işlevi (Ekonomik Mod):

Projektör, çevredeki ışık seviyelerini algılar ve projeksiyon parlaklığını otomatik olarak etkili düşük güç işlemi için gereken şekilde ayarlar. (“Eko Modu” ayarının “Açık (Oto.)” olmasını gerekir.) z3D görüntü projeksiyon desteği:

Üç giriş kaynaklarının biri yoluyla (analog RGB, kompozit video, S-video) 3D görüntü sinyal projeksiyonu (60 Hz/120 Hz alan ardışık protokolü) desteklenmektedir.

zİmleç:

Projeksiyon sırasında uzaktan kumanda farklı imleç çeşitlerini seçmek için kullanılabilir.

zDoğrudan Açma:

Projektör, otomatik açılmak üzere yapılandırılabilir ve projeksiyon prize takılır takılmaz başlatılabilir.

XJ-M240/XJ-M245/XJ-M250/XJ-M255

zWXGA Çözünürlüğü:

XJ-M240/XJ-M245/XJ-M250/XJ-M255 modelleri, bugünün geniş ekranlı sunumları için formatlanan içeriğin optimal görüntülenmesi için WXGA (1280 × 800) çözünürlüğünü desteklemektedir. Bu, projeksiyon cihazını geniş ekran dizüstü bilgisayarlar ve HD video girişi kaynaklarından gelen görüntüleri yansıtmak için mükemmel bir cihaz haline getirir.

Projektör Özellikleri ve Ana İşlevleri

* 3D olarak yansıtılan 3D görüntüyü izlemek için ayrıca 3D gözlük (YA-G30) gerekmektedir. Bunun yanında, giriş kaynağı bilgisayar (analog RGB) olduğunda projektör ile 3D görüntü yansıtmak için ayrı bir özel yazılım (CASIO 3D Converter) gerekmektedir.

* 3D görüntü projeksiyonu bir HDMI bağlantısı veya bileşen video bağlantısı yoluyla desteklenmez.

(7)

XJ-M145/XJ-M155/XJ-M245/XJ-M255

zBilgisayar Kullanmaksızın USB Bellek ya da Bellek Kartından Veri Projeksiyonu:

USB bellek ya da bellek kartı (piyasada mevcut USB kart okuyucu kullanarak) projektörün USB bağlantı noktasına doğrudan bağlanabilir. Projektör, PowerPoint sunum verilerinin USB bellek veya hafıza kartında depolanabilecek bir formata dönüştürmek ve görüntüyü bilgisayar kullanılmadan yansıtmak için özel bir yazılımla birlikte gelir. Ayrıca görüntüler ve filmler doğrudan USB bellekten veya bellek kartından da yansıtılabilir.

zMulti Projeksiyon Kamera (YC-400, YC-430) Bağlantısı:

Bir CASIO Multi Projeksiyon Kamera, belge ve diğer görüntülerin iyi çözünürlükte yansıtılması için doğrudan projektörün USB bağlantı noktasına bağlanabilir. Belge kamerası özelliği bilgisayar kullanmadan verilerin projeksiyonuna izin verir.

zGrafik Bilimsel Fonksiyon Hesaplayıcı Bağlantısı:

Bazı CASIO grafik bilimsel hesaplayıcı modelleri, hesaplayıcı ekran içeriklerinin projeksiyonu için doğrudan USB bağlantı girişine bağlanabilir.

zKablosuz LAN yoluyla Bilgisayar Ekran İçeriği Projeksiyonu:

Projektör, kablosuz LAN adaptörü ile birlikte verilir. Kablosuz LAN bağlantısı kurulduktan sonra, bilgisayar ekranındaki içerikler projeksiyon için projektöre gönderilebilir.

zMobiShow’dan Kablosuz projeksiyon desteği:

AWIND MobiShow’u (projeksiyona kablosuz bağlantı için istemci yazılımı) akıllı telefona veya mobil terminale yükleyebilirsiniz, sonrasında projeksiyonu akıllı telefon veya mobil terminal içerisinde saklanan fotoğraf ve sunum dosyalarını yansıtmak için kullanabilirsiniz.

zKablolu ya da kablosuz LAN yoluyla projektör işlemi:

Projektör uzaktan kumandası projektör arkasındaki LAN bağlantı noktasına kablolu bağlantı yoluyla veya kablosuz LAN yoluyla desteklenir.

* Terminal tipinin ve MobiShow versiyonunun belirli işlevleri kısıtlayabileceğe ve hatta projeksiyonu imkansız hale getirebileceğine dikkat edin.

(8)

Bu kılavuzdaki işlemler projektörle birlikte gelen uzaktan kumanda temel alınarak açıklanmıştır. Başlıca işlem tuşları ayrıca projektör ünitesi üzerinde de bulunduğu için, benzer birçok işlem doğrudan projektör üzerinde gerçekleştirilebilir.

Uzaktan Kumanda Tuşları

Uzaktan kumanda piller takılı olarak gelmez. Kullanmadan önce tedarik edilen iki pili takmanız gerekir.

Önemli!

Pillerin bitmesini önlemek için, uzaktan kumanda ünitesini tuşlarına kazara basılmayacak şekilde depolayın.

Projektör Tuşları ve Göstergeler

Uzaktan Kumanda ve Projektör Tuşları

Uzaktan kumanda sinyal vericisi SINIF 1 LED ÜRÜN

İmleç tuşları (S/T/W/X) [ENTER] tuşu ([STYLE] tuşu)

[D-ZOOM +] [D-ZOOM –] tuşları [KEYSTONE +] [KEYSTONE –] tuşları [POINTER] tuşu

[FUNC] tuşu [AUTO] tuşu [BLANK] tuşu [FREEZE] tuşu [COLOR MODE] tuşu [VOLUME] tuşu [BRIGHT] tuşu ([O] tuşu) [ECO] tuşu ([f] tuşu) [ASPECT] tuşu ([Z] tuşu) [INPUT] tuşu [MENU] tuşu [P] (Güç) tuşu [ESC] tuşu

TEMP göstergesi

LIGHT göstergesi [ENTER] tuşu

POWER/STANDBY göstergesi [MENU] tuşu

[P] (Güç) tuşu [ESC] tuşu

[INPUT] tuşu İmleç tuşları (q/w/U/I) [AUTO] tuşu

(9)

1

USB bağlantı girişi (yalnızca XJ-M145, XJ-M155, XJ-M245, XJ-M255)

2

LAN bağlantı noktası (yalnızca XJ-M145, XJ-M155, XJ-M245, XJ-M255)

3

COMPUTER IN terminali

4

HDMI bağlantı noktası

5

VIDEO terminali

6

S-VIDEO terminali

7

Uzaktan kumanda sinyal alıcısı

8

SERIAL bağlantı noktası*

9

AUDIO IN terminali

bk

AUDIO OUT terminali

bl

AUDIO IN L/R terminalleri

bm

Hırsızlığa karşı kilit deliği

bn

Hoparlör

bo

Güç konektörü

* Bu terminal, projektörü harici bir cihazdan kontrol etmek içindir. Normalde kullanılmamaktadır.

Kumanda komutları hakkında bilgi ve diğer detaylar için bkz.“Projektör RS-232C Kumandası”

(sayfa 58).

Arka Terminaller

1

8

7 9 bk bl bm bn bo

2 3 4 5 6

(10)

Projeksiyon Esnasında İşlem

Projektör ilk defa açıldığında, kapatıldığında en son seçilmiş olan giriş kaynağı seçilir.

Farklı bir giriş kaynağı seçmek için 1. [INPUT] tuşuna basın.

zGiriş kaynağı seçim ekranı görüntülenir.

2. Yansıtmak istediğiniz görüntüye bağlı olarak Normal Giriş Modu ya da 3D Giriş Modunu seçin.

zAyrıntılar için bkz. “3D Giriş Modu” (sayfa 11).

3. Seçmek istediğiniz giriş kaynağı için önce [T] ve [S] tuşlarına sonrasında ise [ENTER] tuşuna basın.

zSeçtiğiniz giriş kaynağının adı birkaç saniye boyunca projeksiyon ekranının sağ üst köşesinde görüntülenir.

zGiriş sinyali seçilmezse “Sinyal girişi yok” mesajı görüntülenir.

Çözünürlük

Projektörün modeline bağlı olarak, video çözünürlüğü XGA (1024 × 768 piksel) veya WXGA (1280 × 800 piksel). Bir bilgisayardan gelen giriş sinyali projektörün video çözünürlüğüyle eşleşmediğinde görüntüler kaba görünebilir, metin ve diğer resimleri okumak zor olabilir veya hare deseni görünebilir. Bu durumda aşağıdakini yapmaya çalışın.

zBilgisayarın çıkış çözünürlüğü ayarını projektörün video çözünürlüğüyle eşleşecek şekilde değiştirin.

Projektörünüzün video çözünürlüğü hakkında bilgi için, “Teknik Özellikler” konusunun “DLP çip”

öğesine bakın (sayfa 60). Ayarların değiştirilmesi hakkında daha fazla bilgi için bilgisayarınızla birlikte gelen kullanıcı belgelerine bakın.

z“En Boy Oranı” ayarını “Gerçek” olarak değiştirin (Yalnızca WXGA video çözünürlüğünü destekleyen modeller içindir).

“Gerçek” ayarıyla, projektör giriş sinyalini gerçek boyutunda yansıtır (1 giriş kaynağı noktası bir projektör çıkış pikseli noktasına eşittir).

En Boy Oranı ayarını yapılandırma hakkında bilgi için, bkz. “Yansıtılan görüntünün en boy oranının değiştirilmesi” (sayfa 16).

Giriş Kaynağı Seçimi

(11)

3D Giriş Modu

Projektörünüz 3D görüntülerin yansıtılmasını desteklemektedir. 3D görüntüyü yansıtmak için önce projektörün 3D giriş modunu girin sonrasında giriş kaynağını seçin.

Önemli!

z3D olarak yansıtılan 3D görüntüyü izlemek için ayrıca 3D gözlük (YA-G30) gerekmektedir.

zGiriş kaynağı bir bilgisayar (analog RGB) olduğunda projektör ile 3D görüntü yansıtma için ayrı bir özel yazılım (CASIO 3D Converter) gerekmektedir.

z3D görüntü projeksiyonu bir HDMI bağlantısı veya bileşen video bağlantısı yoluyla desteklenmez.

3D Giriş Modunda projeksiyon için aşağıda tanımlanan giriş kaynakları seçilebilir.

Not

Bu projektör tarafından desteklenen 3D görüntü sinyalleri listesi için bkz.“3D Sinyalleri (3D Giriş Modu)” (sayfa 52).

3D Giriş Modu Girme

1. Giriş kaynağı seçim ekranını görüntülemek için [INPUT] tuşuna basın.

2. Giriş kaynağı olarak Bilgisayar (RGB), S-video ya da Video seçin.

3. Vurgulamayı “3D giriş moduna” öğesine taşımak için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.

zBu işlem 3D giriş moduna girer ve giriş kaynağı seçim ekranını kapatır.

Önemli!

z3D giriş modunda HDMI veya USB’yi giriş kaynağı olarak seçemezsiniz. Bu giriş kaynaklarından birini kullanmak için giriş kaynağı ayarını Normal giriş modu’na olarak değiştirin.

z3D giriş modunda Bilgisayar giriş kaynağı olarak seçildiğinde, projeksiyonun COMPUTER IN terminali Yoluyla bir komponent video sinyal girişi, anormal görüntü projeksiyonuna yol açan RGB sinyali olarak işlem görür.

zProjektörün 3D görüntü yansıtma için kullanılması haricinde normalde bırakılması gereken mod normal giriş modudur.

Giriş Kaynağı Projeksiyon Koşulları

Bilgisayar (Analog RGB) zAşağıda verilen 3D görüntü verileri ayrı bir özel yazılım (CASIO 3D Converter) kullanılarak oynatılır.

– CASIO 3D Converter kullanılarak 3D görüntü dosyasına dönüştürülen 2D görüntü dosyası

– Yan yana 3D format dosyaları

z60 Hz/120 Hz düşey tarama frekanslı sinyal

Kompozit Video, S-video zAlan ardışık DVD yazılım ile kaydedilen alan ardışık 3D format dosyaları vb.

z60 Hz düşey tarama frekanslı sinyal

(12)

3D Giriş Modundan Normal Giriş Moduna Dönme

1. Giriş Kaynağı seçim ekranını görüntülemek için [INPUT] tuşuna basın.

2. Vurgulamayı “Normal giriş moduna” öğesine taşımak için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.

zBu işlem normal giriş moduna girer ve giriş Kaynağı seçim ekranını kapatır.

3D Giriş Modunda Yatay Çevirme

Yan yana 3D’de tüm çerçeve, sol ve sağda her bir göz için iki yarımdan oluşur. Nadiren sol ve sağ görüntüler ters dönebilir, bu durum 3D derinliğinin kaybolmasına yol açar. Bu durum oluşursa sol ve sağ görüntüyü birbiriyle değiştirmek için aşağıdaki metodu kullanmayı deneyin.

Sol ve sağ görüntüleri değiştirme

3D Giriş Modunda [ENTER] tuşuna basın.

Bir görüntü yansıtılırken aşağıdaki işlemleri gerçekleştirebilirsiniz.

zGörüntü parlaklığı ayarı zRenk modu seçimi zGörüntü yakınlaştırma

zGeçici olarak görüntünün karartılması ve sesin kapatılması zGörüntü dondurma

zYansıtılan görüntüde imleci görüntülemesi zEn boy oranını değiştirme

Görüntü Parlaklığını Ayarlama

Not

(USB bağlantı noktası model kullanıcıları için)

Giriş kaynağı USB bağlantı noktasına bağlı harici bir cihaz olduğunda, görüntü parlaklığını ayarlamak için kurulum menüsünü (sayfa 20) kullanın.

1. [BRIGHT] tuşuna basın.

zParlaklık ayar penceresini görüntülenir.

2. Görüntü parlaklığını ayarlamak için [W] ve [X] tuşlarını kullanın.

3. Pencereyi gizlemek için [ESC] tuşuna basın.

Projeksiyon Esnasında Görüntü İşlemleri

(13)

Renk Modunu Seçme

Görüntü içerikleri ve projeksiyon koşullarına uygun olarak farklı çeşitteki renk modu ayarları arasından seçim yapabilirsiniz.

Önemli!

Renk modu aşağıdaki durumlarda seçilemez.

zEkonomik Mod ayarı (sayfa 18) için “Kapat” seçimi yapıldığında.

zProjektör 3D giriş modunda olduğunda. Bkz. “3D Giriş Modu” (sayfa 11).

Renk modunu değiştirmek için

1. [COLOR MODE] tuşuna basın.

zRenk modu seçme penceresi görüntülenir. Seçili renk modu, düğmesi seçili (dolu) olan moddur.

2. Seçmek istediğiniz renk moduna vurgulamayı taşımak için için [T] ve [S]

tuşlarını kullanın ve ardından [ENTER] tuşuna basın.

zVurgulanan renk modu adının yanındaki düğme seçilecektir.

zHer renk modunun işlevi hakkında ayrıntılar için, “Görüntü Ayarı 1 Ana Menüsü” altındaki “Renk Modu” (sayfa 29) konusuna bakın.

3. Pencereyi gizlemek için [ESC] tuşuna basın.

Görüntünün Yakınlaştırılması 1. [D-ZOOM +] tuşuna basın.

zYansıtılan görüntünün merkezi bir kademe büyütülecektir.

2. Yansıtılan görüntünün merkezini daha fazla yakınlaştırmak için, tekrar [D-ZOOM +] tuşuna basın. Uzaklaştırmak için, [D-ZOOM –] tuşuna basın.

z[D-ZOOM +] tuşuna her basıldığında görüntü yakınlaştırılırken (yakınlaştırma oranı artırılır), [D-ZOOM –] tuşuna her basıldığında, görüntü uzaklaştırılır. Tuşlardan herhangi biri basılı tutulduğunda yakınlaştırma oranı sürekli ilerler.

3. Bir görüntü yakınlaştırılırken, görüntünün diğer kısımlarını görüntülemek amacıyla görüntüyü kaydırmak için [S], [T], [W] ve [X] tuşlarını kullanın.

4. Yakınlaştırma işleminden çıkmak için, [ESC] tuşuna basın.

(14)

Geçici Olarak Görüntünün Karartılması ve Sesin Kapatılması 1. [BLANK] tuşuna basın.

zBu geçici olarak görüntüyü karartır (bir siyah ekran yansıtarak) ve sesi kapatır.

2. Normal görüntü ve sese geri dönmek için, [BLANK] tuşuna (veya [ESC] tuşuna) basın.

Not

Siyah veya mavi bir ekran veya bir logo belirleyebilirsiniz. Ayrıntılar için, “Ekran Ayarları Ana Menüsü” konusu altındaki “Boş Ekran” (sayfa 32) konusuna bakın.

Görüntünün Dondurulması

[FREEZE] tuşuna basılarak yansıtılan görüntü dondurulur.

Yansıtılan görüntüyü dondurmak için

1. Bir giriş kaynağından gelen bir görüntü yansıtılırken, [FREEZE] tuşuna basın.

z[FREEZE] tuşuna bastığınız anda ekrandaki görüntü yakalanacak ve projektör belleğinde depolanacaktır. Bu görüntü ekranda kalır.

2. Giriş kaynağından gelen görüntünün projeksiyonunu geri almak için, [ESC]

tuşuna basın.

(15)

Yansıtılmış Görüntüdeki bir İmlecin Görüntülenmesi

Yansıtılmış görüntüyü görüntülemek için çeşitli ok stilleri de dahil olmak üzere farklı imleç stilleri arasından seçim yapabilirsiniz. Görüntünün belirli bir kısmını göstermek veya vurgulamak için sunum esnasında imleçler kullanılabilir.

Not

Yastık düzeltmesi kullandığınızda kullandığınız imleç stiline bağlı olarak imleç tam olarak görüntülenmeyebilir. Bu gerçekleştiğinde yastık düzeltmesi değerini sıfıra çevirmek için [KEYSTONE +] ve [KEYSTONE –] tuşlarını kullanın.

Görüntüdeki imleci görüntülemek için

1. [POINTER] tuşuna basın.

zGörüntüdeki bir imleç ortaya çıkacaktır.

zAyrıca [POINTER] tuşuna bastığınızda ilk ortaya çıkan imleç tipini belirlemek için kurulum menüsünü de kullanabilirsiniz. Ayrıntılar için, “Seçenek Ayarları 2 Ana Menüsü” konusu altındaki “İmleç” (sayfa 35) konusuna bakın.

2. İmleci istediğiniz yere taşımak için kursör tuşlarını kullanın.

zKursör tuşuna basılı tutulduğunda, kursör yüksek hızda hareket eder.

3. İmleci aşağıda açıklandığı gibi değiştirmek için, [STYLE] tuşuna basın.

İmleç tipini seçmek için

1. İmleci görüntülemek için [POINTER] tuşuna basın.

2. İstediğiniz imleç görüntülenene kadar [POINTER] tuşuna basmaya devam edin.

z[POINTER] tuşuna her basıldığında, kullanılabilir imleç tipleri arasında geçiş yapılacaktır.

Görüntüdeki imleci temizlemek için

[ESC] tuşuna basın.

Bu imleç tipi için: [STYLE] tuşuna basılması halinde imleç şu şekilde değişecektir:

J

Yanıp sönme veya yanıp sönmeme arasında geçiş yapılması

(16)

Yansıtılan görüntünün en boy oranının değiştirilmesi

Yansıtılan görüntü için en boy oranları arasında geçiş yapmak için [ASPECT] tuşuna basın.

Kullanılabilir ayarlar aşağıda gösterildiği gibi projektör modelinize bağlıdır. Her ayarın anlamı hakkında ayrıntılar için, “Ekran Ayarları Ana Menüsü” konusu altındaki “En Boy Oranı” (sayfa 31) konusuna bakın.

XJ-M240/XJ-M245/XJ-M250/XJ-M255

[ASPECT] tuşuna basıldığında, aşağıda gösterildiği gibi geçerli giriş kaynağına göre ayarlar arasında geçiş yapılır.

XJ-M140/XJ-M145/XJ-M150/XJ-M155

[ASPECT] tuşuna basıldığında, aşağıda gösterildiği gibi geçerli giriş kaynağına göre ayarlar arasında geçiş yapılır.

Not

zEn boy oranı ayarının yansıtılmış görüntüyü nasıl etkilediği hakkında daha fazla bilgi için, bkz.

bölüm “En Boy Oranı Ayarı ve Projeksiyon Görüntüsü” (sayfa 48).

zEn boy oranı ayarını kurulum menüsünü kullanarak da değiştirebilirsiniz. Ayrıntılar için, “Ekran Ayarları Ana Menüsü” konusu altındaki “En Boy Oranı” (sayfa 31) konusuna bakın.

Önemli!

Ticari amaçlar veya kamusal sunum için [ASPECT] tuşunu kullanarak bir görüntünün boyutunu büyütmenin ya da küçültmenin orijinal materyalin telif hakkı sahibinin kanunlarla korunan telif hakkını ihlal edebileceğine dikkat edin.

Giriş Kaynağı [ASPECT] tuşuna basılması halinde şu ayarlar arasında geçiş yapılır:

Video, S-video, Komponent, HDMI (DTV) Normal J 16:9 J 4:3 J Harf Kutusu

RGB, HDMI (PC) Normal J Tam J 4:3 J Gerçek

Giriş Kaynağı [ASPECT] tuşuna basılması halinde şu ayarlar arasında geçiş yapılır:

Video, S-video, Komponent, HDMI (DTV) Normal 16:9

RGB, HDMI (PC) Normal Tam

(17)

Projektör hoparlöründen veya AUDIO OUT terminalinden gelen ses seviyesini ayarlamak için uzaktan kumanda tuşlarını kullanabilirsiniz.

Ses seviyesini ayarlamak için 1. [VOLUME] tuşuna basın.

z[Ses seviyesi] ekranı yansıtılan görüntü üzerinde belirecektir.

2. Ses seviyesini yükseltmek için [X] tuşuna, ses seviyesini düşürmek için [W]

tuşuna basın.

3. Ayarı istediğiniz şekilde yaptıktan sonra [ESC] tuşuna basın.

z[Ses seviyesi] ekranı kaybolacaktır.

Not

Ayrıca ses seviyesini ayarlamak için kurulum menüsünü de kullanabilirsiniz. Ayrıntılar için bkz.

bölüm “Ses Seviyesi Ayarı Ana Menüsü” (sayfa 30).

Sesi kapatmak için 1. [VOLUME] tuşuna basın.

2. [ENTER] tuşuna basın.

zHoparlörden gelen sesi kapatır.

3. Sesi eski haline getirmek için, tekrar [VOLUME] tuşuna basın.

Ses Seviyesinin Ayarlanması

(18)

Aşağıdaki üç Ekonomik Mod ayarı, önceliğin düşük-güç, düşük-gürültü işlemi veya projeksiyon parlaklığına verilip verilmemesini belirlemek için bulunmaktadır.

Önemli!

zEkonomik Mod ayarı olarak “Açık (Oto.)” seçildiğinde projektörün üzerindeki parlaklık sensörünün hiçbir şeyle kapalı olmadığından emin olun.

zBulunduğu alan ve kurulum koşulları parlaklık sensörüne etki eder, bu yüzden Ekonomik Mod için “Açık (Oto.)” seçildiğinde işlem bu faktörlere bağlıdır.

Ekonomik Modu seçmek için 1. [ECO] tuşuna basın.

zProjeksiyon ekranında “Eko Modu” penceresi görüntülenir

2. İstediğiniz ayarı seçmek için [W] ve [X] tuşlarını kullanın.

zEğer burada “Açık (Manuel)” seçerseniz 3. adıma gidin. Başka bir ayar seçerseniz 4. adıma gidin.

3. “Eko Seviye”yi (düşük güç, sessiz işlem ve projeksiyon parlaklığı arasındaki denge) ayarlamak için aşağıdaki adımları izleyin.

4. Pencereyi gizlemek için [ESC] tuşuna basın.

Önemli!

zProjektör 3D giriş modundayken Eko Modu düzeyi sabittir (“3D Giriş Modu”, sayfa 11). Bu nedenle Eko Modu ayarı değiştirilemez.

zKurulum menüsünde “Ekran Ayarları J Projeksiyon Modu” (sayfa 32) için “Arka” seçildiğinde

“Açık (Oto.)” ayarı Eko Modu için seçilemez. “Projeksiyon Modu” ayarı, Eko Modu ayarı için

“Açık (Oto.)” seçili iken “Arka” olarak değiştirilirse, Eko Modu ayarı otomatik olarak “Açık (Manuel)” olarak değişecektir.

Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü)

Açık (Oto.) : Projektör üzerindeki parlaklık sensörü çevredeki ışığı algılar ve projeksiyon parlaklığı ve rengini otomatik olarak gereken şekilde ayarlar. Daha karanlık ortamlar için parlaklık seviyesi düşer; bu durum işlem ses seviyesini düşürür ve güç tasarrufu sağlar.

Açık (Manuel) : Düşük güç, sessiz işlem ve projeksiyon parlaklığı ihtiyaçlarını desteklemek için manuel ayarlamaya olanak verir.

Kapat : Projeksiyon parlaklığına temel öncelik verir.

1

Vurgulamayı Eko Seviyeye taşımak için [T] tuşunu kullanın.

2

Eko Seviyeyi istediğiniz ayara getirmek için [W] ve [X] tuşlarını kullanın.

Daha az işaretleri, projeksiyon parlaklığına yüksek öncelik verir. Sayısı daha fazla ise, düşük-güç ve sessiz işleme yüksek öncelik verir.

(19)

Not

zEko Modu ayarı için “Kapat” seçildiğinde, parlaklık veya renge vurgu verilip verilmemesini de belirtebilirsiniz. Ayrıntılar için, “Görüntü Ayarı 1 Ana Menüsü” konusu altındaki “Eko Kapatma Modu” (sayfa 29) konusuna bakın.

z(USB bağlantı noktası model kullanıcıları için)

Giriş kaynağı USB bağlantı noktasına bağlı harici bir cihaz olduğunda, Ekonomik Modu ayarlamak için kurulum menüsünü (sayfa 20) kullanın.

[FUNC] tuşuna basılması halinde aşağıda gösterilen menü görüntülenir.

Bu menüyü aşağıda açıklanan işlemleri gerçekleştirmek için kullanabilirsiniz.

zGörüntü parlaklığını ayarlayın

“Parlaklık” vurgulayın ve [ENTER] tuşuna basın.

zEkonomik Modu açın veya kapatın

“Eko Modu” vurgulayın ve [ENTER] tuşuna basın.

zYansıtılan görüntünün en boy oranını seçin

“En Boy Oranı” vurgulayın ve [ENTER] tuşuna basın.

Not

(USB bağlantı noktası model kullanıcıları için)

Giriş kaynağı USB bağlantı noktasına bağlı harici bir cihaz olduğunda, bağlı cihazı kumanda etmek için [FUNC], [O], [

f

^{] ve [}

Z

] tuşlarını kullanın. Ayrıntılar için birlikte gelen CD-ROM’daki

“USB İşlev Kılavuzu”na ve “Kablosuz İşlev Kılavuzu”na bakınız.

[FUNC] Tuşunun Kullanılması

J [BRIGHT] tuşuna (O tuşu) basılarak gerçekleştirilen sayfa 12’da açıklanan işlem gerçekleştirilir.

J [ECO] tuşuna (

f

tuşu) basılarak gerçekleştirilen sayfa 18’de açıklanan işlem gerçekleştirilir.

J [ASPECT] tuşuna (

Z

tuşu) basılarak gerçekleştirilen sayfa 16’da açıklanan işlem gerçekleştirilir.

(20)

Gelişmiş Projektör Ayarlarının Yapılandırılması

Projektörde gelişmiş ayarları yapılandırmak için kullanabileceğiniz bir kurulum menüsü bulunmaktadır.

Kurulum Menüsünün Görüntülenmesi

[MENU] tuşuna basılması halinde projeksiyon ekranının merkezinde aşağıda gösterilen menü görüntülenir.

Kurulum menüsünden çıkmak için

[MENU] tuşuna basın.

Kurulum Menüsü Ayarlarının Yapılandırılması

1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.

2. İstediğiniz ana menü öğesini vurgulamasıyla seçmek için [T] ve [S] tuşlarını kullanın.

3. [ENTER] tuşuna basın.

4. İstediğiniz alt menü öğesini vurgulamasıyla seçmek için [T] ve [S] tuşlarını kullanın.

5. Seçili alt menü öğesi ekranında gereken işlemi gerçekleştirin.

zKılavuz metin, her ayarı yapılandırmak için gerçekleştirmeniz gereken işlemleri açıklar.

6. Alt menüden ana menüye dönmek için [ESC] tuşuna basın.

7. Kurulum menüsünden çıkmak için [MENU] tuşuna basın.

Temel Kurulum Menü İşlemleri

Ana menü

[MENU] tuşuna basıldığında ana menü görüntülenir.

Seçili menü öğesi vurgulanan öğedir.

Alt menü

Alt menü her ana menü öğesinin altındaki ayarı ve bunun geçerli ayarını gösterir.

Kılavuz metin

Kılavuz metin gerçekleştirdiğiniz işlem için

kullanılabilecek ana tuş işlemlerinin kısa bir açıklamasını verir.

(21)

Temel Kurulum Menüsü Örneği

Aşağıdaki prosedür şu üç ayarın nasıl yapılandırılması gerektiğini gösterir:

zGörüntü Ayarı 1 J Karşıtlık zGörüntü Ayarı 1 J Renk Modu zGiriş Ayarları J Sinyal Adı Göstergesi

Not

zDeğiştirebileceğiniz kurulum menüsü öğeleri, görüntü sinyalinin projektöre giriş yapılıp yapılmadığına ve mevcut seçili giriş kaynağına bağlıdır. Normal giriş modundaki bir giriş kaynağından görüntü yansıtmaya başladıktan sonra aşağıda verilenleri uygulayın. Nasıl yapıldığıyla ilgili bilgi için bkz. “3D Giriş Modu” (sayfa 11).

zBu örnek sadece temel aşamaları kapsamaktadır. Daha fazla bilgi için, bkz. bölüm “Kurulum Menüsü İçeriği” (sayfa 28).

“Görüntü Ayarı 1 J Karşıtlık” ayarını yapılandırmak için

1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.

2. “Görüntü Ayarı 1” öncelikli olarak ana menüden seçilir, bu nedenle sadece [ENTER] tuşuna basmanız yeterli olacaktır.

3. “Karşıtlık” seçeneğini seçmek için [T] tuşunu kullanın .

4. Karşıtlığı ayarlamak için [W] (açık) ve [X] (koyu) tuşlarını kullanın.

(22)

“Görüntü Ayarı 1 J Renk Modu” ayarını yapılandırmak için

5. “Renk Modu” seçeneğini seçmek için [T] tuşunu kullanın.

6. [ENTER] tuşuna basın.

zRenk modu menüsü görüntülenecektir.

7. İstediğiniz renk modunu seçmek için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.

8. İstediğiniz renk modunu seçtikten sonra [ESC] tuşuna basın.

“Giriş Ayarları J Sinyal Adı Göstergesi” ayarını yapılandırmak için

9. [ESC] tuşuna basın.

10. “Giriş Ayarları” seçeneğini seçmek için [T] tuşunu kullanın.

11. [ENTER] tuşuna basın.

12. “Sinyal Adı Göstergesi”ni seçmek için [T] tuşunu kullanın.

13. “Açık” veya “Kapat” seçeneğini seçmek için [W] ve [X] tuşlarını kullanın.

14. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.

Doğrudan Güç Açma

Projektörü bir güç kaynağına takar takmaz otomatik olarak çalışacak şekilde yapılandırabilirsiniz. Bu

“Doğrudan Güç Açma” özelliği sayesinde, [P] (Güç) tuşuna basmanıza gerek kalmaz. Doğrudan Güç Açma özelliğini etkinleştirmek için kurulum menüsünü görüntüleyin ve “Doğrudan Güç Açma” ayarını

“Açık” konuma getirin.

Önemli!

Doğrudan Güç Açma özelliğini etkinleştirdiğinizde, projektör kapalı durumdayken elektrik prizine takılı bırakmayın. Aksi takdirde, elektrik kesintisi, şalter atması vb. nedeniyle kesilen gücün geri gelmesi halinde projektörün (ve ışık kaynağı ünitesinin) otomatik olarak açılma ihtimali vardır.

Not

zDoğrudan Güç Açma, projektörün bir güç çıkışına takılır takılmaz otomatik olarak açılmasını sağlar. Bu sayede projeksiyona başlamak için bekleyeceğiniz süreyi büyük ölcüde kısaltır.

Ancak projektörüm gerçekleştirdiği normal başlatma sırasının (Bekleme Durumu J Güç Açık J Projeksiyonu Başlat) Doğrudan Güç Açma özelliğinin etkinleştirilip etkinleştirilmediğine bakılmaksızın takip edileceğine dikkat edin. Tek fark sırayı neyin tetiklediğidir (fişin takılması veya [P] (Güç) tuşuna basılması).

zDoğrudan Güç Açma ayarını yapılandırma hakkında ayrıntılar için, “Seçenek Ayarları 1 Ana Menüsü” altındaki “Doğrudan Güç Açma” (sayfa 34) konusuna bakın.

(23)

Parola özelliği, yetkisiz kişilerin projektörü kullanmasını önlemenizi sağlar. Projektörü her açtığınızda parola gerekip gerekmediğini belirleyebilir ve gerektiğinde parolayı belirleyebilir ve değiştirebilirsiniz.

Açılış parolası ayarlarını yapılandırmak için kurulum menüsü “Seçenek Ayarları 1 J Güç Açma Parolası” ayarını kullanın.

Parola Girilmesi

Projektörünüzün parolası tam olarak harflerden oluşturan bir kelime değil de uzaktan kumanda tuş girdilerinden meydana gelir. Aşağıda, başlangıç fabrika varsayılan parolasını temsil eden 8-tuş sırası verilmiştir.

Parola Özelliğinin Kullanılması

Parola özelliğini kullandığınızda aşağıdaki önlemleri dikkate alın.

zParola özelliği projektörü yetkisiz kullanımına karşı korur. Bu korumanın hırsızlık önleyici bir tedbir olmadığına dikkat edin.

zParola özelliğini açtıktan sonra projektörü ilk defa kullandığınızda başlangıç fabrika varsayılan parolasını girmeniz gerekecektir. Parola özelliğini açtıktan sonra en kısa zamanda başlangıç fabrika varsayılan parolasını yeni bir parolayla değiştirin.

zParola işlemlerinin her zaman uzaktan kumanda kullanılarak gerçekleştirildiğini dikkate alarak, uzaktan kumandayı kaybetmemeye veya ulaşamayacağınız yerlere koymamaya özen gösterin.

zAyrıca uzaktan kumanda pillerinin bitmesi durumunda parolayı giremeyeceğinize de dikkat edin.

Uzaktan kumanda pillerini zayıflamaya başladıktan sonra en kısa zamanda değiştirin.

Parolanızı unutursanız...

Bazı nedenlerden dolayı parolanızı unutmanız halinde projektörü kullanamazsınız. Parolanızı unutursanız, parolanızı yeniletmek için aşağıdaki iki öğeyi CASIO bayinize götürmeniz gerekecektir.

Parola yeniletme işleminin ücrete tabi olduğunu unutmayın.

Yukarıda listelenen iki öğeyi getirmediğiniz takdirde CASIO bayinizin projektörünüzün parolasını yenileyemeyeceğini unutmayın.

Ayrıca, projektörün garanti belgesini güvenli bir yerde saklayın.

Önemli!

Yukarıda açıklanan prosedürü kullanarak parolanızı yenilettiğinizde, Işık Zamanı dışında projektörünüzün tüm ayarları başlangıç fabrika varsayılan haline geri gelecektir.

Projektörün Parola Koruması

[INPUT] [AUTO] [BLANK] [FREEZE] [S] [T] [W] [X]

1. Kişisel kimlik (ehliyetinizin orijinali veya kopyası, işyeri kimliği, vb.) 2. Projektör ünitesi

(24)

Parolanızın yazılı bir kaydını saklayın!

Parolasını unutmanız halinde projektörü kullanamazsınız. Parolanın kaydını gerektiğinde bakabilmek için yazılı olarak veya farklı şekillerde saklamanız tavsiye edilir.

Parolayı değiştirmek için

1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.

2. “Seçenek Ayarları 1” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.

3. “Güç Açma Parolası” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.

zGeçerli parolanızı girmeniz için bir iletişim kutusu görüntülenecektir.

4. Geçerli parolayı girin.

zProjektör hala fabrika varsayılan parolası tarafından korunuyorsa, parola girmek için aşağıda gösterilen tuş işlemi gerçekleştirin.

5. Geçerli parolayı girdikten sonra [ENTER] tuşuna basın.

zGüç Açma Parolası ayar ekranı görüntülenecektir.

6. “Parola Değiştir” özelliğini seçmek için [T] tuşlarını seçin ve [ENTER] tuşuna basın.

zYeni parolanızı girmeniz için bir iletişim kutusu görüntülenecektir.

7. En fazla sekiz tuş sırası uzunluğunda bir parola girin.

zAşağıdaki tuşlardan herhangi birini parola anahtarı sıranızda kullanabilirsiniz.

[INPUT], [AUTO], [BLANK], [FREEZE], [VOLUME], [COLOR MODE], [D-ZOOM +], [D-ZOOM –], [KEYSTONE +], [KEYSTONE –], [MENU], [POINTER], [O], [f], [Z], [S], [T], [W], [X], [FUNC]

8. Yeni parolayı girdikten sonra [ENTER] tuşuna basın.

zAynı parolayı tekrar girmeniz için bir iletişim kutusu görüntülenecektir.

9. Adım 7’de girdiğiniz aynı parola tuş sırasını tekrar girin ve ardından [ENTER]

tuşuna basın.

z“Yeni parolanız kaydedildi.” mesajı parolanın değiştirildiğini gösterir. [ESC] tuşuna basın.

zBu aşamada girdiğiniz parola adım 7’de girdiğiniz paroladan farklıysa, “Girdiğiniz parola yanlış.”

mesajı görüntülenecektir. Adım 7’ye dönmek için [ESC] tuşuna basın.

[INPUT] [AUTO] [BLANK] [FREEZE] [S] [T] [W] [X]

(25)

Parola korumasının açılması ve kapatılması

1. “Parolayı değiştirmek için” bölümünün (sayfa 24) altındaki prosedürün 1 ila 5’inci aşamalarını gerçekleştirerek Güç Açma Parolası ayar ekranını görüntüleyin.

zGüç Açma Parolası ayar ekranında “Güç Açma Parolası” seçeneğinin seçili olduğundan emin olun.

2. “Açık” veya “Kapat” seçeneğini seçmek için [W] ve [X] tuşlarını kullanın.

zParola gücünü “Kapat”tan “Açık” hale getirmek aşağıda gösterilen onay iletişim kutusunun görüntülenmesine neden olur.

Parola koruma gücünü açmak istediğinizi doğrulamak için [ENTER] tuşuna basın veya hiçbir şey yapmadan iletişim kutusunu kapatmak için [ESC] tuşuna basın.

3. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.

Projektör Açılırken Parola Girilmesi

Parola koruması açıkken projektörü de açtığınızda projeksiyon ekranında parola giriş iletişim kutusu görüntülenecektir. Doğru parolayı girdiğinizde ve [ENTER] tuşuna bastığınızda tüm projektör işlemlerine erişebilirsiniz.

(26)

Bir ana menüdeki veya kurulum menüsündeki ayarların tümünü başlangıç fabrika varsayılanlarına geri yüklemek için bu bölümdeki prosedürleri kullanabilirsiniz.

Bir ana menüdeki tüm ayarların başlangıç fabrika varsayılanlarına geri yüklenmesi

1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.

2. Başlangıç fabrika varsayılanlarına geri yüklemek istediğiniz ana menü ayarlarını seçmek için [T] ve [S] tuşlarını kullanın.

zGörüntü Ayarı 1, Görüntü Ayarı 2, Ses Seviyesi Ayarı, Ekran Ayarları, Giriş Ayarları, Seçenek Ayarları 1 veya Seçenek Ayarları 2’yi seçebilirsiniz.

3. [ENTER] tuşuna basın.

4. “Menü Varsayılan Ayarlarını Geri Yükle” seçeneğini seçmek için [T] tuşunu kullanın.

5. [ENTER] tuşuna basın.

zAşağıda gösterildiği gibi bir onay ekranı görüntülenecektir.

6. “Evet” seçeneğini seçmek için [S] tuşunu kullanın.

7. Ana menüdeki ayarları başlangıç varsayılanlarına geri yüklemek için [ENTER]

tuşuna basın.

zAyar yapmadan çıkmak için [ENTER] tuşunun yerine [ESC] tuşuna basın.

8. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.

Not

zAdım 2’deki Seçenek Ayarları 1’i seçmeniz halinde dil ayarı ve parola başlangıç fabrika varsayılanlarına geri döndürülemez.

zYukarıdaki prosedürün ayarları nasıl başlattığı hakkında daha fazla bilgi için, “Kurulum Menüsü İçeriği” (sayfa 28) altındaki ayar açıklamalarına bakınız.

Projektör Ayarlarının Başlangıç Fabrika

Varsayılanlarına Geri Yüklenmesi

(27)

Kurulum menüsündeki tüm ayarların başlangıç fabrika varsayılanlarına geri yüklenmesi

1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.

2. “Vars. Ayarları Geri Yükle” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.

3. “Vars. Ayarları Geri Yükle” alt menü seçimi onaylandıktan sonra [ENTER] tuşuna basın.

zTüm ayarları geri yüklemek isteyip istemediğinizi soran bir onay mesajı görüntülenecektir.

4. “Evet” seçeneğini seçmek için [S] tuşunu kullanın.

5. Kurulum menüsündeki tüm ayarları başlangıç varsayılanlarına geri yüklemek için [ENTER] tuşuna basın.

zDil, Işık Zamanı, Ünite İşlem Zamanı ve parola ayarları dışındaki tüm ayarlar başlangıç fabrika varsayılanlarına geri yüklenecektir.

zAyar yapmadan çıkmak için [ENTER] tuşunun yerine [ESC] tuşuna basın.

6. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.

(28)

Bu bölümde kurulum menüsünde bulunan tüm öğelerin ayrıntılı açıklamalarını sunan tablolar bulunmaktadır. Aşağıda, tabloların sütunlarında bulunan bilgi tipleri açıklanmıştır.

Görüntü Ayarı 1 Ana Menüsü Kurulum Menüsü İçeriği

Ayar Adı: Bu sütun ayar adlarını alt menüde göründükleri gibi gösterir.

Giriş: Bu sütun her ayarın desteklendiği giriş kaynağını gösterir.

Giriş kaynağı adları aşağıdaki gibi kısaltılmıştır:

R : RGB girişi

C : Komponent video girişi V : Video veya S-video girişi H : HDMI (PC) girişi D : HDMI (DTV) girişi

U : USB girişi (sadece USB bağlantı noktası modellerinde) N harfi, ayarın giriş sinyali yokken yapılandırılabileceğini gösterir.

Ayar Birimi: Ayar birimi bir ayarın nasıl saklanacağını gösterir.

Bu sütundaki “Kaynağa Özgü” öğesi her giriş kaynağı için farklı ayarların saklanabileceğini gösterir.

Bu sütundaki “Tek” öğesi giriş kaynağı dikkate alınmadan tek bir ayarın saklanabileceği ve uygulanabileceğini gösterir.

Açıklama: Bu sütun ayar öğesi ve söz konusu öğenin nasıl seçileceği hakkında ayrıntılar sunar.

Başlangıç varsayılan ayarı yıldız işaretiyle (*) gösterilir.

Ayar Adı Giriş Ayar Birimi Açıklama

Parlaklık R C V H D U Kaynağa Özgü

Yansıtılan görüntünün parlaklığını ayarlamak için bu alt menüyü kullanın. Büyük bir değer daha parlak bir görüntünün ortaya çıkmasını sağlar.

Karşıtlık R C V H D U Kaynağa Özgü

Yansıtılan görüntünün karşıtlığını ayarlamak için bu alt menüyü kullanın.

Büyük bir değer görüntüde daha güçlü bir karşıtlığın ortaya çıkmasını sağlar.

Netlik V Kaynağa

Özgü

Yansıtılan görüntüdeki ana hatların keskinliğini ayarlamak için bu alt menüyü kullanın. Küçük bir değer görüntünün daha yumuşak, büyük bir değer görüntünün daha keskin olmasını sağlar.

Doygunluk V Kaynağa

Özgü

Yansıtılan görüntünün renk doygunluğunu ayarlamak için bu alt menüyü kullanın. Büyük bir değer görüntüdeki renk doygunluğunu artırır.

Ton V Kaynağa

Özgü

Yansıtılan görüntünün tonunu ayarlamak için bu alt menüyü kullanın.

Küçük bir değer tüm görüntünün daha kırmızımsı, büyük bir değer daha mavimsi olmasını sağlar. Bu ayar sadece sinyal NTSC veya NTSC4.43 olduğunda desteklenir.

(29)

Renk Modu R C V H D U Kaynağa Özgü

Görüntü içerikleri ve projeksiyon koşullarına uygun olarak farklı çeşitteki renk modu ayarları arasından seçim yapabilirsiniz.

Standart:

Bu ayarı sunumunuzdaki renkleri vurgulamak istediğinizde kullanın.

Grafik:

Bu ayarı fotoğrafların ve grafiklerin doğal görünmesini istediğinizde kullanın.

Tiyatro:

Bu ayarı görüntülerinizdeki koyu yerleri ortaya çıkarmak istediğinizde kullanın.

Karatahta:

Bu ayarı bir karatahta üzerine projeksiyon işlemi yapıldığında kolay görünüm için kullanın.

Oyun:

Bu ayarı renk tonu ve parlaklığını canlandırmak için kullanın.

Renk Dengesi R C V H D U Kaynağa Özgü

Bu alt menü yansıtılan görüntünün renk dengesini ayarlamanıza izin verir.

Ön Ayar:

Önceden ayarlanmış şu üç renk dengesi ayarı arasından seçim yapabilirsiniz: Sıcak, Normal*, Soğuk.

Renk:

Kırmızı, yeşil ve mavi renk yoğunluğunu –50 ila +50 aralığında ayarlayabilirsiniz. Renk yoğunluğu ayar değeri ile birlikte artar.

Renk ayarları sadece “Ön Ayar” ayarı olarak “Normal” seçildiğinde ayrı ayrı ayarlanabilir.

Eko Kapatma Modu

R C V H D U Tek “Seçenek Ayarları 1 J Eko Modu” için “Kapat” özelliği seçildiğinde, aşağıdaki projeksiyon görüntü modlarından herhangi birini seçebilirsiniz.

Parlak:

Parlaklığa öncelik verir.

Normal:

Parlaklığı hafifçe bastırır ve renk dengesine öncelik verir.

Menü Varsayılan Ayarlarını Geri Yükle

R C V H D U Kaynağa Özgü

Görüntü Ayarlı 1 menüsündeki tüm alt menü öğelerini ilk ayarlarına çevirmek için bu alt menüyü kullanın.

ayarlar.

zGiriş sinyali yokken menü varsayılanları geri yüklendiğinde seçili giriş kaynağı varsayılan ayarları geri yüklenecektir.

(30)

Görüntü Ayarı 2 Ana Menüsü

“Sinyale Özgü” Ayar Birimi Hakkında

Yukarıdaki tabloda bulunan “Ayar Birimi” başlığı altındaki “Sinyale Özgü” özelliğine sahip öğeler için ayar, belirli bir giriş kaynağı için değil de, ayar gerçekleştirildiğinde girilen belirli sinyal tipleri (XGA/

60 Hz, SXGA/60 Hz, vb.) için kaydedilir.

Ses Seviyesi Ayarı Ana Menüsü

Dikey Konum R C V Sinyale Özgü

Projeksiyon alanındaki giriş kaynağı görüntüsünün dikey konumunu ayarlamak için bu alt menüyü kullanın.

Yatay Konum R C V Sinyale Özgü

Projeksiyon alanındaki giriş kaynağı görüntüsünün yatay konumunu ayarlamak için bu alt menüyü kullanın.

Frekans R Sinyale

Özgü

RGB giriş kaynağı olarak seçili iken yansıtılan görüntüde dikey şeritler belirmesi frekans ayarının doğru olmadığı anlamına gelir. Bu durumun meydana gelmesi halinde, frekansı manuel olarak ayarlamak için bu ayarı kullanın.

Önemli!

Herhangi bir nedenden dolayı manuel frekans ayarlarınız bilgisayardan gelen görüntü girdisinin projeksiyonda yok olmasına neden oluyorsa, görüntünün ortaya çıkmasını sağlayacak otomatik ayar işlemini gerçekleştirmek için [AUTO]

tuşuna basın.

Faz R Sinyale

Özgü

RGB giriş kaynağı olarak seçili iken yansıtılan görüntüde titreme olması faz ayarının doğru olmadığı anlamına gelir. Bu durumun meydana gelmesi halinde, fazı manuel olarak ayarlamak için bu ayarı kullanın.

R C V Kaynağa

Özgü

Görüntü Ayarı 2 ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.

zMenü varsayılanlarının geri yüklenmesi sadece geçerli sinyal tipini (XGA/60 Hz, SXGA/60 Hz, vb.) varsayılan ayarlara geri yükleyecektir.

Ses seviyesi R C V H D U N Kaynağa Özgü

Bu alt menüyü projektör hoparlörünün veya AUDIO OUT terminalinin ses seviyesini ayarlamak için kullanın.

zGiriş sinyali olmadığında bu ayarın değiştirilmesi seçili sinyal kaynağının ses seviyesi ayarını değiştirir.

R C V H D U N Kaynağa Özgü

Ses Seviyesini başlangıç varsayılan ayarına geri yüklemek için bu alt menüyü kullanın.

(31)

Ekran Ayarları Ana Menüsü

Yastık Düzeltmesi

R C V H D U N Tek Yansıtılan görüntünün dikey yastık düzeltmesini yapmak için bu alt menüyü kullanın.

En Boy Oranı R C V H D Kaynağa Özgü

Yansıtılan görüntü için en boy oranı ayarı seçmek için bu alt menüyü kullanın.

Giriş Kaynağı: RGB ya da HDMI (PC)

Normal*:

Giriş sinyali en boy oranını koruyarak projektörün mümkün olan maksimum boyutunu yansıtır.

Tam:

Giriş sinyalini büyüterek veya küçülterek projektörün mümkün olan maksimum boyutunu yansıtır.

4:3 (yalnızca XJ-M240/XJ-M245/XJ-M250/XJ-M255):

Giriş sinyalinin en boy oranına bakılmaksızın, koruma için görüntü her zaman 4:3 en boy oranına yeniden boyutlandırılır.

Gerçek (sadece XJ-M240/XJ-M245/XJ-M250/XJ-M255):

Giriş sinyalini projektörün projeksiyon ekranının merkezinde gerçek boyutunda yansıtır (1 giriş kaynağı noktası bir projektör çıkış piksel noktasına eşittir). Giriş sinyali çözünürlüğü projektörün çıkış çözünürlüğünü aşarsa, fazlalıklar kesilir.

Giriş Kaynağı: Video, S-video, Komponent veya HDMI (DTV)

Normal*:

Giriş sinyali en boy oranını koruyarak projektörün mümkün olan maksimum boyutunu yansıtır.

16:9 :

Bu ayar sinema perdesi, yüksek çözünürlüklü TV, vb. ile aynı oran olan 16:9 değerinde bir en boy oranı belirler. Giriş sinyali 4:3 değerinde bir görüntüye sıkıştırılmış 16:9 değerindeki bir görüntü iken bu ayarın kullanılması, görüntünün normal 16:9 en boy oranında görüntülenmesine neden olur.

4:3 (yalnızca XJ-M240/XJ-M245/XJ-M250/XJ-M255):

Giriş sinyalinin en boy oranına bakılmaksızın, koruma için görüntü her zaman 4:3 en boy oranına yeniden boyutlandırılır.

Harf Kutusu (sadece XJ-M240/XJ-M245/XJ-M250/XJ-M255):

Bu, giriş sinyalinin en boy oranını koruyarak görüntüyü yatay olarak 1280 noktaya yeniden boyutlandırır ve görüntünün merkezinin 800 dikey noktasını yansıtır.

Not

zYansıtma esnasında SVGA’dan daha az çözünürlüğe sahip bir RGB sinyali için en boy oranı ayarı olarak “Gerçek”

seçilirse, görüntü SVGA olarak büyütülür ve yansıtılır.

zFarklı en boy oranı ayarları için projeksiyon ekranı görüntüleme şartları hakkında daha fazla bilgi için, bkz. “En Boy Oranı Ayarı ve Projeksiyon Görüntüsü” bölümü (sayfa 48).

Önemli!

Ticari amaçlar veya kamusal sunum için bir görüntünün boyutunu büyütmenin ya da küçültmenin orijinal materyalin telif hakkı sahibinin kanunlarla korunan telif hakkını ihlal

(32)

Projeksiyon Modu

R C V H D U N Tek Projeksiyonun ekranın önünden veya arkasından yansıtılmasını belirlemek için bu alt menüyü kullanın.

Ön*:

Ekranın önünden yansıtmak için bu seçeneği kullanın.

Arka:

Ekranın arkasından yansıtmak için bu seçeneği kullanın. Bu ayar önden yansıtılan görüntüyü yatay olarak döndürür.

Tavana Montaj R C V H D U N Tek Projektörü baş aşağı konumlandırılmış şekilde kullanmak için bu alt menüyü kullanın.

Açık:

Yansıtılan görüntüyü yatay ve dikey olarak döndürür.

Kapat*:

Normal bir görüntü yansıtır.

Açılış Ekranı R C V H D U N Tek Projektör açıldığında başlangıç ekranının görüntülenip görüntülenmeyeceğini belirlemek için bu alt menüyü kullanın.

Logo:

Başlangıçta projektörün yerleşik logo ekranını görüntülemek için bu seçeneği seçin.

Hiçbiri*:

Bir başlangıç ekranı istemediğinizde bu seçeneği seçin.

Sinyal Yok Ekranı

R C V H D U N Tek Projektöre gelen herhangi bir giriş sinyali olmadığında ekranda neyin görüntüleneceğini belirlemek için bu alt menüyü kullanın.

Mavi*:

Mavi ekran yansıtmak için bu seçeneği seçin.

Siyah:

Siyah ekran yansıtmak için bu seçeneği seçin.

Logo:

Projektörün entegre logo ekranını yansıtmak için bu seçeneği seçin.

Boş Ekran R C V H D U N Tek [BLANK] tuşuna basıldığında neyin görüntüleneceğini belirlemek için bu alt menüyü kullanın.

Mavi:

Mavi ekran yansıtmak için bu seçeneği seçin.

Siyah*:

Siyah ekran yansıtmak için bu seçeneği seçin.

Logo:

Projektörün entegre logo ekranını yansıtmak için bu seçeneği seçin.

Ekran Ayarları ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.

z“Yastık Düzeltmesi”, “Projeksiyon Modu”, “Tavana Montaj”,

“Açılış Ekranı”, “Sinyal Yok Ekranı” ve “Boş Ekran” ayarlarının seçili giriş kaynağı olmadan her zaman başlangıç ayarlarına yüklendiğine dikkat edin.

(33)

Giriş Ayarları Ana Menüsü

BİLGİSAYAR Terminali

R C N Tek Projektörün COMPUTER IN terminalinden giriş yapılan sinyal tipini manuel olarak belirtmek için bu alt menüyü kullanın.

Otomatik*:

COMPUTER IN terminalden giriş yapılan sinyali otomatik olarak algılar ve uygun giriş protokolünü yapılandırır.

RGB:

Bilgisayar, COMPUTER IN terminale bağlandığında bu seçeneği seçin. Bilgisayara bağlanma detayları için bkz. “Kurulum Kılavuzu”nde “Projektöre Bilgisayar Bağlanması”.

Komponent:

Projektörün COMPUTER IN terminali, piyasada mevcut komponent video kablolu video cihazını, komponent video çıkış terminaline bağlı olduğunda bu ayarı seçin. Bağlantı hakkında daha fazla bilgi için, bkz. “Video Cihazına Bağlama” (sayfa 43).

Not

Bu öğenin ayarı projektör 3D giriş modundayken değiştirilemez. Daha fazla bilgi için, bkz. “3D Giriş Modu”

(sayfa 11).

Video Sinyali/

S-Video Sinyali

V N Tek Projektörün VIDEO terminali veya S-VIDEO terminalinden giriş yapılan sinyal tipini manuel olarak belirtmek için bu alt menüyü kullanın.

Otomatik*:

VIDEO terminali veya S-VIDEO terminaline bağlı olan video cihazından gelen giriş sinyali ile uyumlu olarak projektöre video sinyal sistemini değiştirtmek için bu ayarı seçin.

NTSC / NTSC4.43 / PAL / PAL-M / PAL-N / PAL60 / SECAM:

Her ayar kullanılabilir video sistemini seçer. VIDEO veya S-VIDEO terminali için yalnızca belirli bir video sinyali belirlemek

istediğinizde bu ayarları kullanın.

Sinyal Adı Göstergesi

R C V H D U N Tek Yansıtılan görüntüde seçilip sinyal kaynağının adının görüntülenip görüntülenmemesini belirlemek için bu alt menüyü kullanın.

Açık*:

Yansıtılan görüntüde seçili sinyal kaynağının adını görüntülemek için bu seçeneği seçin.

Kapat:

Sinyal kaynağı adının görüntülenmesini kapatmak için bu seçeneği seçin.

Giriş Ayarları ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.

z“Sinyal Adı Göstergesi” ayarının seçili giriş kaynağına bakılmaksızın her zaman başlangıç varsayılan ayarlarına geri döndürüldüğünde dikkat edin.

(34)

Seçenek Ayarları 1 Ana Menüsü

Oto. Yastık Düzeltme

R C V H D U N Tek Otomatik yastık düzeltmesini açmak veya kapatmak için bu alt menüyü kullanın.

Açık*:

Otomatik yastık düzeltmesini açmak için bu seçeneği kullanın.

Kapat:

Otomatik yastık düzeltmesini kapatmak için bu seçeneği kullanın.

Otomatik Ayar R N Kaynağa Özgü

Projektörün RGB giriş sinyali tipini (çözünürlük, frekans) tespit etmesini ve buna göre projeksiyon görüntüsünü ayarlaması (otomatik ayar) için bu alt menüyü kullanın.

1*:

Otomatik ayarı açmak için bu seçeneği kullanın.

2:

1360 × 768 veya 1400 × 1050 sinyali doğru şekilde

yansıtılmıyorsa, otomatik ayarı açmak için bu seçeneği kullanın.

3:

1366 × 768 sinyali doğru şekilde yansıtılmıyorsa, otomatik ayarı açmak için bu seçeneği kullanın.

Kapat:

Otomatik ayarı kapatmak için bu seçeneği kullanın.

Eko Modu R C V H D U N Tek Bkz. “Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü)” (sayfa 18).

Otomatik Kapanma

R C V H D U N Tek Otomatik Güç Kapatma, projektör otomatik olarak kapatılmadan önce projektör çalışma süresini ve giriş sinyali hareketsizlik süresini belirtmenize imkan tanır. Otomatik Güç Kapatma istediğinizde devre dışı bırakılabilir.

5 dak, 10 dak*, 15 dak, 20 dak, 30 dak:

Otomatik Güç kapatma tetiklenene kadar geçen süre.

Kapat:

Otomatik Güç Kapatma özelliğini devre dışı bırakır.

Not

(USB bağlantı noktası model kullanıcıları için) Projektör aşağıdakilerden birini yaparken Otomatik Güç Kapatma devre dışıdır.

– Görüntüleyici başlangıç ekranını yansıtırken – Kablosuz bekleme ekranını yansıtırken

– Projektör ve bilgisayar veya başka terminal arasında LAN bağlantısı için Kablosuz’u kullanırken

Güç Açma Parolası

R C V H D U N Tek Projektörün işlem etkinleştirilmeden önce parola girişi gerektirecek şekilde yapılandırabilirsiniz. Ayrıntılar için bkz. bölüm “Projektörün Parola Koruması” (sayfa 23).

Doğrudan Güç Açma

R C V H D U N Tek Doğrudan Güç Açma özelliğini açmak veya kapatmak için bu alt menüyü kullanın. Bkz. “Doğrudan Güç Açma” (sayfa 22).

Açık:

Doğrudan Güç Açma özelliğini açmak için bu seçeneği kullanın.

Kapat*:

Doğrudan Güç Açma özelliğini kapatmak için bu seçeneği kullanın.

(35)

Seçenek Ayarları 2 Ana Menüsü

Dil R C V H D U N Tek İletiler, kurulum menüleri vb. dilini belirlemek için bu alt menüyü kullanın.

İngilizce / Fransızca / Almanca / İtalyanca / İspanyolca / İsveççe / Portekizce / Türkçe / Rusça / Çince (Basitleştirilmiş) /

Çince (Geleneksel) / Korece / Japonca

Not

(USB bağlantı noktası model kullanıcıları için) Projektör dilinin Portekizce, Türkçe veya Rusça olması durumunda projektörün USB bağlantı noktasına bağlı harici bir cihazın giriş kaynağı olarak seçilmesi, bazı menü ve mesajların İngilizce gösterilmesine neden olabilir.

R C V H D U N Tek Seçenek Ayarları 1 ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.

zDil ayarı ve parola başlangıç fabrika varsayılanlarına geri döndürülemez.

z“Otomatik Ayar” öğesi sadece giriş kaynağı olarak RGB girişi seçildiğinde başlangıç varsayılan ayarlarına geri yüklenir. Diğer öğelerin tümü seçili giriş kaynağına bakılmaksızın başlangıç ayarlarına geri yüklenir.

İmleç R C V H D U N Tek Ayrıca [POINTER] tuşuna bastığınızda ilk ortaya çıkan imleç tipini belirlemek için bu alt menüyü kullanın.

Tak ve Çalıştır (sadece USB bağlantı noktası modellerinde)

R C V H D U N Tek Tak ve çalıştır özelliğini açmak veya kapatmak için bu alt menüyü kullanın.

Açık*:

Tak ve çalıştır özelliğini açmak için bu seçeneği kullanın. Bu özellik, harici bir USB cihazı bağlandığında projektörün bu cihazı otomatik olarak giriş kaynağı olarak algılamasını sağlayacaktır.

Kapat:

Tak ve çalıştır özelliğini kapatmak için bu seçeneği kullanın.

Not

zTak ve çalıştır özelliği hakkında daha fazla bilgi için birlikte gelen CD-ROM’daki “USB İşlev Kılavuzu”na bakın.

zBu öğenin ayarına bakılmaksızın projektör, 3D giriş modunda iken tak ve çalıştır özelliği devre dışıdır. Daha fazla bilgi için bkz. “3D Giriş Modu” (sayfa 11).

Ses Çıkışı R C V H D U N Tek Giriş ses sinyalinin projektörün entegre hoparlöründen veya hat çıkışında verilip verilmeyeceğini belirler.

Hoparlör*:

Projektöre giriş yapılan ses sinyalini hoparlörden dışarı verir.

Hat:

Projektöre giriş yapılan ses sinyalini AUDIO OUT terminalinden

(36)

Yüksek Rakım R C V H D U N Tek Projektörü kullandığınız yerin irtifasına göre yüksek irtifa fan hızı ayarını açmak veya kapatmak için bu alt menüyü kullanın.

Açık:

Projektörü havanın hafif olduğu yüksek irtifalarda (deniz seviyesinden 1.500 ila 3.000 metre) kullanırken bu ayarı seçin. Bu ayar soğutma verimini artırır.

Kapat*:

Bu ayarı normal irtifalarda (1.500 metreye kadar) seçin.

Önemli!

Projektörü deniz seviyesinden 3.000 metreden fazla yüksekliklerde kullanmayın.

R C V H D U N Tek Seçenek Ayarları 2 ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.
