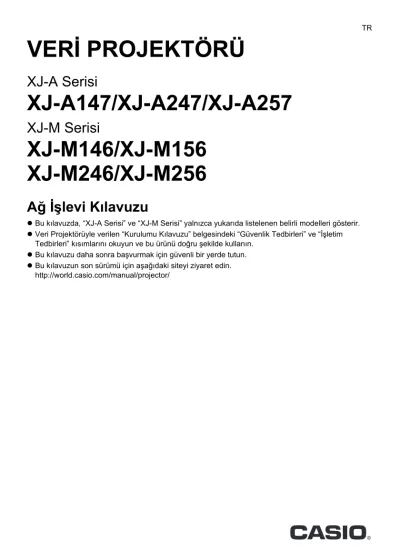

VERİ PROJEKTÖRÜ. XJ-A Serisi XJ-A147/XJ-A247/XJ-A257. XJ-M Serisi XJ-M146/XJ-M156 XJ-M246/XJ-M256. Ağ İşlevi Kılavuzu

(1)

VERİ PROJEKTÖRÜ

XJ-A Serisi

XJ-A147/XJ-A247/XJ-A257

XJ-M Serisi

XJ-M146/XJ-M156 XJ-M246/XJ-M256

Ağ İşlevi Kılavuzu

zBu kılavuzda, “XJ-A Serisi” ve “XJ-M Serisi” yalnızca yukarıda listelenen belirli modelleri gösterir.

zVeri Projektörüyle verilen “Kurulumu Kılavuzu” belgesindeki “Güvenlik Tedbirleri” ve “İşletim Tedbirleri” kısımlarını okuyun ve bu ürünü doğru şekilde kullanın.

zBu kılavuzu daha sonra başvurmak için güvenli bir yerde tutun.

zBu kılavuzun son sürümü için aşağıdaki siteyi ziyaret edin.

http://world.casio.com/manual/projector/

TR

(2)

zDLP Amerika Birleşik Devletleri’nde kurulu Texas Instruments’ın tescilli ticari markasıdır.

zMicrosoft, Windows ve Windows Vista Amerika Birleşik Devletleri ve diğer ülkelerde Microsoft Corporation’ın tescilli markaları veya ticari markalarıdır.

zHDMI, HDMI Logosu ve High-Definition Multimedia Interface, HDMI Licensing, LLC’nin ticari markaları veya tescilli ticari markalarıdır.

zMac OS, Apple, Inc.’in Birleşik Devletler’de ve diğer ülkelerde ticari markası veya tescilli ticari markasıdır.

zXGA Amerika Birleşik Devletleri’nde kurulu IBM Corporation’ın tescilli ticari markasıdır.

zPJLink Japonya, ABD ve diğer ülkelerdeki ve bölgelerdeki bekleyen bir ticari marka veya tescilli ticari markadır.

zCrestron, Amerika Birleşik Devletleri Crestron Electronics, Inc.’in kayıtlı ticari markasıdır.

zAMX, Amerika Birleşik Devletleri AMX LLC’nin kayıtlı ticari markasıdır.

zAndroid, Google Inc.’in bir ticari markası veya tescilli ticari markasıdır.

zDiğer şirket veya ürün adları kendi sahiplerinin ürün adları ya da ticari markalarıdır.

zBu ürünün parçaları, kısmi olarak Independent JPEG Group çalışmalarına dayalıdır.

zKullanım Kılavuzu’nun içeriği haber verilmeden değiştirilebilir.

zBu kılavuzun kısmen veya tamamen kopyalanması yasaktır. Bu kılavuzu sadece kendi kişisel kullanımınız için kullanabilirsiniz. CASIO COMPUTER CO., LTD.’nin izni olmaksızın başka amaçlar için kullanımı yasaktır.

zBu ürünün veya bu kılavuzun kullanılmasıyla ortaya çıkan gelir kayıpları veya üçüncü taraflarca yapılan talepler için CASIO COMPUTER CO., LTD. sorumlu tutulamaz.

zBu ürünün arızalanması veya bakımı veya herhangi bir nedenden dolayı meydana gelen herhangi bir zarar veya gelir kaybından CASIO COMPUTER CO., LTD. sorumlu tutulamaz.

zBu kılavuzda verilen örnek görüntüler sadece gösterim amaçlıdır ve ürün tarafından üretilen gerçek görüntülerle aynı olmayabilir.

zBu kılavuzdaki ekran görüntülerinin tamamı İngilizce sürümden alınmıştır. Açıklayıcı metinlerde kullanılan terimlerin bazıları yine İngilizce sürüm ekranından alınmıştır.

(3)

İçindekiler

Ağ İşlevine Genel Bakış... 7

Ağ işlevi size ne gibi olanaklar sunar...7

Ağ İşlevlerini Kullanmak İçin Gerekli Yazılım ...8

Bu Kılavuzun İçeriğinin Kapsamı ... 8

Bilgisayar Ekranı İçeriğini Bir LAN Bağlantısı Üzerinden Projeksiyon Yapma... 9

LAN Bağlantısından Projeksiyona İş Akışı ...9

Kablosuz Bağdaştırıcısını Projektöre Bağlama ...10

Projektör ve Bilgisayar Arasında Doğrudan Kablosuz LAN Bağlantısı Kurma ...11

Kablosuz LAN Bağlantısına Genel Bakış... 11

Kablosuz Bir LAN Bağlantısı Kurmak İçin Projektör Dahili SSID’sini (Basit veya Genel) Kullanma ... 12

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör basit bağlantısı SSID’si kullanmak için ... 12

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör genel SSID’sini kullanmak için... 15

Kablosuz LAN Bağlantısı Kurmak İçin Bir Kullanıcı SSID’sini Kullanma... 18

Bir kullanıcı SSID’si oluşturmak için ... 19

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir kullanıcı SSID’sini kullanmak için ... 22

Bilgisayarla Olan Doğrudan Kablosuz LAN Bağlantısını Sonlandırmadan Projektörü Dış Ağa Bağlama... 25

Projektörü kablosuz bir LAN erişim noktasına bilgisayarla olan doğrudan kablosuz LAN bağlantısını sonlandırmadan bağlamak için ... 26

Projektör ve bilgisayar arasında kablosuz bağlantıyı sürdürürken projektör ve yönlendirici arasında kablolu LAN bağlantısı kurmak (Yalnızca XJ-M Serisi) ... 28

Kablosuz LAN Erişim Noktası Yoluyla Projektör ve Bilgisayar Arasında Bir Bağlantı Kurma ...29

Bağlantıya Genel Bakış ... 29

Bağlantı Prosedürleri ... 30

Projektörü kablosuz bir LAN erişim noktasına bağlamak için... 30

Projektör ve bilgisayar arasında bir bağlantı kurmak ve kablosuz bir LAN erişim

(4)

Projektörü Kablolu LAN üzerinden Bilgisayara Bağlama

(Yalnızca XJ-M Serisi) ...35

Kablolu LAN Bağlantısına Genel Bakış ... 35

Kablolu LAN Bağlantısı Prosedürleri... 36

Bilgisayarı doğrudan projektöre bağlamak için LAN kablosunu kullanmak için ... 36

Projektör ve bilgisayar arasında yönlendirici üzerinden kablolu LAN bağlantısı kurmak için ... 38

Network Connection’ı Kullanma ... 39

Network Connection Penceresi ...39

Network Connection İşlemleri...40

Network Connection Düğmesi İşlemleri ... 40

Network Connection İşlevi Menüsü İşlemleri ... 41

Bilgisayar Sesini Projektör Hoparlöründen Çıkarma... 42

Bir Video Akışını Projeksiyon Yapma... 43

Bir video akışını projeksiyon yapmak için... 43

Akıllı Bir Aygıttan Bilgisayarı Uzaktan Kontrol Etme ... 44

PC'yi uzaktan başlatmak için ... 44

PC Uzak’tan çıkmak için... 44

Diğer Network Connection İşlemleri... 45

Geçerli kablosuz LAN bağlantısını sonlandırmak ve yeniden bağlamak için... 45

Network Connection tarafından depolanan bağlantı bilgisini (parola) silmek için... 45

Projektör Ağ Ayarları ... 46

Projektör Kurulum Menüsünü Kullanma ...46

Kablolu LAN bilgisini göstermek için (Yalnızca XJ-M Serisi) ... 47

Kablosuz LAN bilgilerini görüntülemek için... 48

SSID’yi değiştirmek için ... 49

IP ayarlarını değiştirmek için ... 50

Ağ ayarlarını başlatmak için ... 51

Projektör Yönetimi Sayfalarını Kullanma ...52

Kablosuz LAN Bağlantısı üzerinden Projektör Yönetimi Sayfalarında Oturum Açma... 53

Kablosuz bir LAN bağlantısı üzerinden Projektör Yönetimi sayfalarında oturum

(5)

Bilgisayar IP adresini projektörün IP adresine göre değiştirmek ve kablolu

LAN ile bağlamak için ... 55

Projektörün IP adresini bilgisayarın IP adresine göre değiştirmek ve kablolu LAN ile bağlamak için... 56

Projektör ve bilgisayar arasında kablolu LAN bağlantısı kurmak için ... 57

Projektör Yönetimi Sayfalarında Oturum Açtıktan Sonra Desteklenen İşlemler ... 58

Sistem durumunu görüntülemek için ... 58

Kontrol Paneli sayfası ağ ayarlarını yapılandırmak için ... 59

Network Settings sayfası ağ ayarlarını yapılandırmak için ... 60

Projektör Yönetimi sayfalarında oturum açmak için parolayı değiştirmek için ... 62

Projektör Yönetimi sayfalarında tüm ayarları başlatmak için ... 63

Crestron kontrol aygıtına bağlanma bilgilerini girmek için (Yalnızca XJ-M Serisi) ... 63

Projektör Yönetimi sayfalarından oturumu kapatmak için... 63

Projektörü bir LAN Bağlantısı üzerinden uzaktan kumanda etme... 64

Projektörü LAN yoluyla bağlı bir bilgisayardan uzaktan kontrol etmek için... 64

Kontrol Paneli Sayfası Uzaktan Kumanda Öğeleri... 66

Projektör Dosya Görüntüleyici İşlemleri... 67

Bir Dosyayı Projektörün Dahili Belleğine Yükleme ...67

Dosya Aktarımı Sayfasında Oturum Açma ... 67

Kablosuz bir LAN bağlantısı üzerinden Dosya Aktarımı sayfasında oturum açmak için ... 67

Kablolu LAN bağlantısı üzerinden Dosya Aktarımı sayfasında oturum açmak için (Yalnızca XJ-M Serisi) ... 69

Dosya Aktarımı sayfası oturumunu kapatmak için... 69

Dosya Aktarımı sayfasında oturum açmak için parolayı değiştirmek için ... 69

Dosya Aktarımı Sayfasında Oturum Açıldığında Desteklenen İşlemler ... 70

Projektör Dosya Görüntüleyici İşlemleri...71

Viewer Control Sayfasını Görüntüleme... 71

Kablosuz bir LAN bağlantısı üzerinden Viewer Control sayfasını görüntülemek için ... 71

Kablolu LAN bağlantısı üzerinden Viewer Control sayfasını göstermek için (Yalnızca XJ-M Serisi) ... 72

Viewer Control sayfasından projektörün üst sayfasına dönmek için ... 72

Viewer Control Sayfası İşlemleri ... 72

(6)

Ek... 73

Belirteç Sihirbazının Kullanımı...73

Network Connection’ı bir USB flaş sürücüye yüklemek için ... 73

Bilgisayarı projektöre kablosuz LAN üzerinden bağlamak için bir USB belirteç kullanmak için ... 74

Çeşitli Farklı Aygıtlarla Kablosuz Bir LAN Bağlantısı Yoluyla Projeksiyon Yapma...74

Network Connection’ı Mac OS’tan Projeksiyon Yapmak İçin Kullanma... 74

Akıllı Aygıttan Projeksiyon Yapmak İçin C-Assist’i Kullanma... 75

Akıllı Aygıttan Projeksiyon Yapmak İçin MobiShow’u Kullanma ... 75

Sorun Giderme ...76

Projektör ve Bilgisayar arasında Kablosuz LAN Bağlantısı... 76

Projektör Yönetimi Sayfaları ... 77

Dosya Aktarımı Sayfaları ... 77

(7)

Ağ İşlevine Genel Bakış

XJ-M Serisi projektörler hem kablosuz LAN bağlantısını hem de kablolu LAN bağlantısını desteklemektedir.

XJ-A Serisi projektörler yalnızca kablosuz LAN bağlantısını desteklemektedir.

zBir bilgisayarı projektöre kablosuz bir LAN yoluyla bağlayın ve bilgisayar ekranının bir görüntüsünü projeksiyon yapın

Bilgisayar ekranı görüntüleri bir kablo bağlantısı olmadan projektörle projeksiyon yapılabilir.

Bilgisayar bir dış ağa bağlıyken (Internet veya Intranet) projektörü bir bilgisayara kablosuz bir LAN erişim noktası yoluyla bağlama projeksiyonu etkinleştirir.

zBir bilgisayarı projektöre kablosuz kablolu LAN yoluyla bağlayın ve bilgisayar ekranının bir görüntüsünü yansıtın (Yalnızca XJ-M Serisi)

Bilgisayar ekranı içeriğinin projeksiyonu için, bilgisayar projektöre doğrudan kabloyla veya dolaylı olarak yönlendirici üzerinden bağlanabilir. Ekran içeriği yansıtılan bilgisayar ayrıca harici bir ağa da (İnternet veya intranet) bağlanabilir.

zEkran görüntülerini dört bilgisayardan aynı anda projeksiyon yapmak için kablosuz bir LAN bağlantısı kullanın

Projeksiyon yapılan görüntü bir LAN bağlantısı üzerinden dört bilgisayarın ekranlarının eşzamanlı projeksiyonu için dört bölüme bölünebilir.

zBir bilgisayarın ana ekranını veya genişletilmiş ekranını projeksiyon yapmak için bir LAN bağlantısı kullanın (Network Connection)

Dizüstü bilgisayarda görüntülenen masaüstünün sağ tarafına genişletilen ekran alanı genişletilmiş ekran olarak projeksiyon yapılabilir.

zBir film oynatma görüntüsü bir LAN bağlantısı üzerinden ayrı bir ekran olarak tek başına projeksiyon yapılabilir (Network Connection)

Film verileri bir bilgisayarda normal masaüstü görüntüsünden çıkmadan oynatma projeksiyonu için bir LAN üzerinden projektöre gönderilebilir.

zBilgisayar sesinin bir LAN bağlantısından çıkışı (Network Connection)

Bilgisayar ekranı görüntülerine ek olarak, bilgisayar sesi de projektör tarafından çıkarılabilir.

zDosyaları LAN yoluyla bağlanmış bir bilgisayardan projektörün dahili belleğine aktarın Çeşitli dosya türleri, projektörün Dosya Görüntüleyici’si kullanılarak bir bilgisayardan LAN yoluyla projektörün dahili belleğine oynatmak için aktarılabilir.

zProjektörü LAN yoluyla bağlı bir bilgisayardan uzaktan kontrol edin

Giriş kaynağı değiştirme ve diğer normal projektör işlemleri LAN yoluyla bağlı bir bilgisayardan gerçekleştirilebilir.

Not

zNetwork Connection hakkında daha fazla bilgi için, aşağıdaki “Ağ İşlevlerini Kullanmak İçin Gerekli Yazılım” konusuna bakın.

Ağ işlevi size ne gibi olanaklar sunar...

(8)

Ağ işlevlerini kullanmak için gerekli yazılım aşağıdaki tabloda gösterildiği gibi LAN yoluyla projektöre bağlanacak aygıtın türüne bağlıdır.

Yazılımı indirmek için aşağıdaki URL’deki web sitesini ziyaret edin.

http://www.casio-intl.com/support/

Önemli!

zYukarıdaki yazılımı bir bilgisayara yüklemeden önce, minimum sistem gereksinimleri, indirme, kullanım koşulları ve uymanız gereken diğer önlemler hakkında bilgi için CASIO web sitesini ziyaret ettiğinizden emin olun.

zYukarıdaki yazılımı indirme hakkında bilgi için, indirme web sayfasına bakın.

Bu Kılavuzun İçeriğinin Kapsamı

Bu kılavuzdaki prosedürler Network Connection çalıştıran bir Windows bilgisayara göre sunulmuştur.

Farklı türde bir aygıt kullanıyorsanız, her tür yazılımın indirme sayfasından alınabilen yazılım kullanıcı belgelerine bakın.

Ağ İşlevlerini Kullanmak İçin Gerekli Yazılım

Aygıt Yazılım

Windows çalıştıran bilgisayar Network Connection (Windows için) Mac OS çalıştıran bilgisayar Network Connection (Mac OS için)

(9)

Bilgisayar Ekranı İçeriğini Bir LAN Bağlantısı Üzerinden Projeksiyon Yapma

Bu bölüm projektör ve bilgisayar arasında bir LAN bağlantısı kurmak ve bilgisayarın ekran içeriklerini projeksiyon yapmak için bilmeniz gereken her şeyi kapsar.

Projektör ve bilgisayar arasında LAN bağlantısı kurmanın birkaç farklı yolu vardır. Aşağıdaki iş akışı bir LAN bağlantısı kurmak için ne yapmanız gerektiğini açıklamaktadır.

LAN Bağlantısından Projeksiyona İş Akışı

Bilgisayara Network Connection’ı yükleyin*¹

“Ağ İşlevlerini Kullanmak İçin Gerekli Yazılım” (sayfa 8)

Projektör ve bilgisayar arasında Kablosuz LAN bağlantısı kurun

Projektör ve bilgisayar arasından kablolu LAN bağlantısı kurun (Yalnızca XJ-M Serisi)

“Kablosuz Bağdaştırıcısını Projektöre Bağlama” (sayfa 10)

“Projektörü Kablolu LAN üzerinden Bilgisayara Bağlama (Yalnızca XJ-M Serisi)” (sayfa 35) zBağlantı işlemini kolaylaştırmak

istiyorsanız

zBir bilgisayarı harici bir ağa bağlamadan bağlamak istiyorsanız (Internet veya Intranet)*²

zVarolan bir kablosuz LAN erişim noktasını (kablosuz yönlendirici) kullanmak istiyorsanız

zBir bilgisayarı harici bir ağa (Internet veya Intranet) bağlanarak bağlamak istiyorsanız

“Projektör ve Bilgisayar Arasında Doğrudan Kablosuz LAN Bağlantısı Kurma” (sayfa 11)

“Kablosuz LAN Erişim Noktası Yoluyla Projektör ve Bilgisayar Arasında Bir Bağlantı Kurma” (sayfa 29)*³

“Network Connection’ı Kullanma” (sayfa 39)

*1 Network Connection’ı bir bilgisayara yükledikten sonra, bilgisayarı diğer bilgisayarların projektöre LAN bağlantısı için kullanılabilen USB belirteçleri oluşturmak için kullanabilirsiniz. Ayrıntılar için, bkz.

“Belirteç Sihirbazının Kullanımı” (sayfa 73).

*2 Projektör ve bilgisayar arasında doğrudan bir kablosuz LAN bağlantısı kurduktan sonra, bilgisayar dış bir ağa (Internet veya Intranet) projektör yoluyla bağlanabilecektir. Daha fazla bilgi için bkz.

“Bilgisayarla Olan Doğrudan Kablosuz LAN Bağlantısını Sonlandırmadan Projektörü Dış Ağa Bağlama” (sayfa 25).

*3 Bu yolla bağlanmak için, önce projektör ve bilgisayar arasında doğrudan LAN bağlantısı kurmanız ve sonra projektörü kablosuz LAN erişim noktasına bağlamak için ayarları yapılandırmanız gerekir.

(10)

Projektörle gelen YW-40 kablosuz bağdaştırıcısını aşağıdaki çizimde gösterildiği gibi projektörün USB-A bağlantı noktasına bağlayın.

Kurulum menüsünde “Tak ve Çalıştır” için “Açık” seçilirse, kablosuz bağdaştırıcı projektöre bağlandığında aşağıda açıklanan işlemler gerçekleştirilecektir.

zProjektör gücü açılırken kablosuz bağdaştırıcı bağlanırsa

Bağlantı durumunda, giriş kaynağı “Kablosuz” (XJ-A Serisi) veya “Ağ” (XJ-M Serisi) olarak değişecek ve LAN bağlantısı bekleme ekranının projeksiyonu otomatik başlatılacaktır.

zKablosuz bağdaştırıcı bağlanır ve ardından projektör gücü açılırsa

Projektörün başlatılması giriş kaynağının “Kablosuz” (XJ-A Serisi) veya “Ağ” (XJ-M Serisi) olarak değişmesine ve LAN bağlantısı bekleme ekranı projeksiyonunun otomatik olarak başlamasına neden olacaktır.

Önemli!

zProjektör ile birlikte gelen kablosuz bağdaştırıcıyı başka türde bir aygıtla birlikte kullanmayı

Kablosuz Bağdaştırıcısını Projektöre Bağlama

* ^Dikkat

Projektör ile birlikte gelen kablosuz bağdaştırıcıyı küçük çocuklardan uzakta tutun. Bağdaştırıcının kazara yutulması solunumu engelleyebilir ve hayatı tehdit eden bir durum oluşturabilir.

XJ-A Serisi XJ-M Serisi

LAN Bağlantısı Bekleme Ekranı (Network Presentation System Ekranı)

(11)

Kablosuz LAN Bağlantısına Genel Bakış

Bu bölümdeki prosedürler, projektörün yaydığı SSID’yi aramak için kullanılan, bilgisayarda yüklü Network Connection’ı kullanmayı ve bilgisayar ve projektör arasında bir bağlantı kurmayı açıklamaktadır.

SSID Türü

Üç farklı projektör SSID türü bulunmakta olup her biri aşağıda açıklanmıştır. Bağlantı yönteminin ve gerekli işlemlerin SSID türüne göre değiştiğini unutmayın.

Kablosuz LAN Bağlantısı ve Projeksiyon

Tek bir projektör kablosuz LAN yoluyla aynı anda bağlı en fazla 8 bilgisayara sahip olabilir. Ancak, bir bilgisayar ekran görüntüsü (tam koruma görüntü boyutu) veya en fazla dört bilgisayar ekranı (projeksiyon görüntüsü dört bölüme bölünür) görüntüsü aynı anda projeksiyon yapılabilir.

Bağlandıktan sonra bir bilgisayarda projeksiyon işlemleri hakkında ayrıntılar için, bkz. “Network Connection’ı Kullanma” (sayfa 39).

Projektör ve Bilgisayar Arasında Doğrudan Kablosuz LAN Bağlantısı Kurma

SSID Türü Açıklama Uygulanabilir SSID

Basit Bağlantı SSID’si*¹ (Dahili)

Bunlar, projektörle kablosuz bir LAN bağlantısı kurmak için Network Connection’ı bir Windows bilgisayarda kullanmak için özel amaçlı SSID’lerdir. Bu tür SSID projektörde önceden ayarlanmıştır, bu yüzden ad ve ayar ayrıntıları değiştirilemez. Bu SSID türü, projektör ve bilgisayar arasında kompleks ayarlar yapılandırmaya gerek olmadan kablosuz bir LAN bağlantısı kurmayı kolaylaştırır.

casiolpj0001 casiolpj0002 casiolpj0003 casiolpj0004

Genel SSID*¹*² (Dahili)

Bu SSID türü bağlanmak için parola girişi ister. Bu tür SSID projektörde önceden ayarlanmıştır, bu yüzden ad ve ayar ayrıntıları değiştirilemez.

casiolpj0101*³ casiolpj0102 casiolpj0103 casiolpj0104 Kullanıcı SSID’si*²

(Oluşturulmalıdır.)

Bir SSID oluşturmanızı gerektirir. Yalnızca bir tek kullanıcı SSID’sinin oluşturulması desteklenir. Bağlantı için şifreleme türünü ve parola girişini de belirtebilirsiniz.

casiolpj0<herhangi bir karakter dizesi>

*1 Projektör, göreceli olarak güvenli kablosuz veri iletişimi için WPA-PSK AES şifrelemesini kullanarak kablosuz LAN iletişimi gerçekleştirir. Projektör ve bilgisayar arasında gönderilen veriler projektörün dahili parolasına ve oturum açma koduna göre şifrelenir.

*2 Bu SSID’ler, projektör ve Mac OS çalıştıran bir bilgisayar veya akıllı aygıt (Android, iOS) arasında kablosuz bir LAN bağlantısı kurarken de kullanılabilir. Daha fazla bilgi için bkz. “Çeşitli Farklı Aygıtlarla Kablosuz Bir LAN Bağlantısı Yoluyla Projeksiyon Yapma” (sayfa 74).

*3 Başlangıç SSID ayarı.

(12)

Kablosuz Bir LAN Bağlantısı Kurmak İçin Projektör Dahili SSID’sini (Basit veya Genel) Kullanma

Bu bölümde, projektör dahili SSID’sini (basit veya genel) aramak ve projektör ve bilgisayar arasında kablosuz bir LAN bağlantısı kurmak için Network Connection’ı kullanma açıklanmaktadır. Burada açıklanan işlemler projektör ve bilgisayar arasında kablosuz bir LAN bağlantısı kurar ve bilgisayar ekranının projeksiyonunu başlatır.

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör basit bağlantısı SSID’si kullanmak için

Projektör İşlemi

1. Kablosuz bağdaştırıcıyı projektöre bağlayın (sayfa 10) ve sonra projektörü açın.

zGiriş kaynağı otomatik olarak “Kablosuz” (XJ-A Serisi) veya “Ağ” (XJ-M Serisi) olarak değişecek ve LAN bağlantısı bekleme ekranı projeksiyonu başlayacaktır.

zLAN bağlantısı bekleme ekranı projeksiyonu başlamazsa, [INPUT] tuşuna basın. Görünen

“Giriş” iletişim kutusunda, “Kablosuz” (XJ-A Serisi) veya “Ağ” (XJ-M Serisi) öğesini seçmek için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.

2. [MENU] tuşuna basın ve sonra şunu seçin: “Ağ Ayarları” 3 “Projektör Kablosuz LAN Ayarları” 3 “SSID”. Görünen iletişim kutusunda şunlardan birini seçin:

casiolpj0001, casiolpj0002, casiolpj0003 veya casiolpj0004.

3. “Ağ Ayarları”na dönmek için [ESC] tuşuna iki kez basın.

4. “Ağ Ayarlarını Güncelle”yi seçmek için [T] tuşunu kullanın ve sonra [ENTER]

tuşuna basın.

zBu, ağ ayarlarını güncellemek isteyip istemediğinizi soran bir onay iletişim kutusu görüntüleyecektir.

5. “Evet”i seçmek için [S] tuşuna basın ve sonra [ENTER] tuşuna basın.

zBu, SSID değişikliğini projektöre uygular ve iletişim kutusunu kapatır. LAN bağlantısı bekleme ekranını yeniden yansıtılıncaya kadar bekleyin.

zYakınlarda birden fazla projektör kullanılırsa, her projektör için ayrı bir SSID’yi seçin.

Kablosuz LAN bağlantısı

(13)

Bilgisayar İşlemi

6. Network Connection’ı başlatın.

zNetwork Connection penceresi “Bağlanıyor” mesajıyla görünür.

zBilgisayarınızda Windows 7, 8 veya 8.1 çalışıyorsa ve “Ağ Konumu Ayarla” iletişim kutusu görünürse, iletişim kutusunu kapatmak için [İptal]’i tıklatın.

zNetwork Connection bağlanılacak projektörü bulur bulma aşağıda gösterilen iletişim kutularından biri gösterilir.

7. Bağlanmak istediğiniz projektörün SSID’sini tıklatın ve sonra [OK]’i tıklatın.

8. Görünen “Oturum açma kodunu girin.” iletişim kutusunda, kullanıcı adını ve oturum açma kodunu girin.

z“Kullanıcı Adı” kutusunda, en fazla 20 karakter uzunluğunda bir ad girebilirsiniz. Girdiğiniz kullanıcı adı projeksiyon ekranında kullanıcı adı olarak görüntülenecektir.

z“Oturum Açma Kodu” kutusunda, projeksiyon yapılmakta olan LAN bağlantısı bekleme ekranının sol üst köşesinde gösterilen dört basamaklı sayıyı girin.

9. Her şey istediğiniz gibi olunca [OK] düğmesini tıklatın.

zProjektör bir bilgisayara kablosuz bir LAN üzerinden bağlıyken, aşağıda gösterilen gibi bir Network Connection penceresi bilgisayar ekranında görüntülenecektir. Bilgisayar ekranı görüntüsü (ana ekran) projeksiyon yapılacaktır.

Bu iletişim kutusu görünürse: Şu durumu gösterir: Bu adıma ilerleyin:

“Projektör Listesi” Birden fazla bağlanılabilir projektör algılandı. Adım 7

“Oturum açma kodunu girin.” Yalnızca bir bağlanılabilir projektör algılandı. Adım 8

(14)

10. Kablosuz LAN bağlantısını sonlandırmak ve bilgisayar ekranı projeksiyonuna devam etmemek için, Network Connection penceresinin sağ üst köşesindeki kapat düğmesini ( ) tıklatın.

zBu, Network Connection penceresini kapatır ve projeksiyon yapılan görüntüyü LAN bağlantısı bekleme ekranına döndürür.

Not

zProjektör her başlatıldığında oturum açma kodu yeni bir değere güncellenir. Bağlanmak için yukarıdaki prosedürü her gerçekleştirişinizde, projeksiyon ekranında oturum açma kodunu kontrol edin ve geçerli başlatma için doğru oturum kodunu girin.

zProjektör yukarıdaki prosedürün 6. adımında bulunamazsa, Network Connection penceresi görünümü aşağıda gösterilen şekilde değişecektir.

Bu olursa, aşağıda listelenen noktaları kontrol edin, [Yeniden bağla]’yı tıklatın ve sonra yukarıdaki prosedürü 6. adımdan itibaren yeniden gerçekleştirin.

zKablosuz bağdaştırıcının projektöre düzgün bağlandığını kontrol edin.

Bkz. “Kablosuz Bağdaştırıcısını Projektöre Bağlama” (sayfa 10).

zProjektörün açıldığını ve LAN bağlantısı bekleme ekranını projeksiyon yaptığını kontrol edin.

zLAN bağlantısı bekleme ekranının sol alt köşesindeki SSID’nin aşağıdakilerden biri olduğunu onaylayın: casiolpj0001, casiolpj0002, casiolpj0003, casiolpj0004.

Farklı bir SSID gösterilirse, yukarıdaki prosedürü adım 2’den itibaren gerçekleştirin.

(15)

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör genel SSID’sini kullanmak için

1. Kablosuz bağdaştırıcıyı projektöre bağlayın (sayfa 10) ve sonra projektörü açın.

2. [MENU] tuşuna basın ve sonra şunu seçin: “Ağ Ayarları” 3 “Projektör Kablosuz LAN Ayarları” 3 “SSID”. Görünen iletişim kutusunda şunlardan birini seçin:

casiolpj0101, casiolpj0102, casiolpj0103 veya casiolpj0104.

zİlk varsayılan SSID ayarını (casiolpj0101) değiştirmeden yalnızca bir projektör kullanmayı planlıyorsanız bu işlem gerekmez. Adım 6’ya gidin.

3. “Ağ Ayarları”na dönmek için [ESC] tuşuna iki kez basın.

4. “Ağ Ayarlarını Güncelle”yi seçmek için [T] tuşunu kullanın ve sonra [ENTER]

tuşuna basın.

5. “Evet”i seçmek için [S] tuşuna basın ve sonra [ENTER] tuşuna basın.

zYakınlarda birden fazla projektör kullanılırsa, her projektör için ayrı bir SSID’yi seçin.

(16)

6. Network Connection’ı başlatın.

7. Bağlanmak istediğiniz projektörün SSID’sini tıklatın ve sonra [OK]’i tıklatın.

Bu iletişim kutusu görünürse: Şu durumu gösterir: Bu adıma ilerleyin:

“Parolayı veya WEP anahtarını girin.”

Yalnızca bir bağlanılabilir projektör algılandı. Adım 8

(17)

8. Görünen “Parolayı veya WEP anahtarını girin.” iletişim kutusunda, kullanıcı adını ve parolayı girin.

z“Kullanıcı Adı” kutusunda, en fazla 20 karakter uzunluğunda bir ad girebilirsiniz. Girdiğiniz kullanıcı adı projeksiyon ekranında kullanıcı adı olarak görüntülenecektir.

zBağlanılacak projektörün SSID’sine uygun olarak, aşağıda gösterilen karakterleri hem “Parola/

WEP Anahtarı Girişi” hem de “Onayla” kutularına girin.

9. Her şey istediğiniz gibi olunca [OK] düğmesini tıklatın.

zAşağıda gösterilen iletişim kutusu görüntülenir.

10. “Oturum Açma Kodu” kutusunda, projeksiyon yapılmakta olan LAN bağlantısı bekleme ekranının sol üst köşesinde gösterilen dört basamaklı sayıyı girin.

zBu prosedürün 8. adımında girdiğiniz kullanıcı adı “Kullanıcı Adı” kutusunda gösterilecektir, böylece isteseniz değiştirmeden bırakabilirsiniz.

11. Her şey istediğiniz gibi olunca [OK] düğmesini tıklatın.

zNetwork Connection penceresi işlemleri hakkında ayrıntılar için, bkz. “Network Connection’ı Kullanma” (sayfa 39).

Bağlanmakta Olan Projektörün SSID’si Giriş Karakter Dizesi (Parola)

casiolpj0101 casiolpj01

(18)

12. Kablosuz LAN bağlantısını sonlandırmak ve bilgisayar ekranı projeksiyonuna devam etmemek için, Network Connection penceresinin sağ üst köşesindeki kapat düğmesini ( ) tıklatın.

Not

zYukarıdaki işlemi gerçekleştirdikten sonra, Network Connection son bağlantı için kullanılan parolayı hatırlayacaktır. Bu nedenle, aynı bilgisayarı projektöre yeniden bağlarsanız parolayı yeniden girmeniz gerekmez (SSID değişmediği sürece).

zGenel bir SSID kullanılarak kablosuz LAN bağlantısı durumunda, ayarlar oturum açma kodu girişi ihtiyacını ortadan kaldıracak şekilde yapılandırılabilir. Ayarları yapılandırma hakkında bilgi için, bkz. “Kontrol Paneli sayfası ağ ayarlarını yapılandırmak için” (sayfa 59).

Kablosuz LAN Bağlantısı Kurmak İçin Bir Kullanıcı SSID’sini Kullanma

Aşağıdakilerden birini gerçekleştirmek istediğinizde bir kullanıcı SSID’si oluşturabilir ve kablosuz bir LAN bağlantısı kurabilirsiniz: belirli bir güvenlik sistemi kullanılarak bağlantı ile bağlantıyı daha güvenli yapın veya güvenlik ayarlarını yapılandırmadan bağlanın (bir parola veya oturum açma kodu olmadan).

Önemli!

zBir kullanıcı SSID’si oluşturmak için, diğer bağlantı yöntemlerinden birini kullanarak projektör ve bilgisayar arasında önce bir LAN bağlantısı kurmanız gerekir.

zProjektörde bir kerede atanmış yalnızca bir kullanıcı SSID’si olabilir. “Bir kullanıcı SSID’si oluşturmak için” altındaki prosedürü her gerçekleştirdiğinizde geçerli kullanıcı SSID’sinin (varsa) üzerine yenisi yazılır.

(19)

Bir kullanıcı SSID’si oluşturmak için

1. Bir bilgisayarı projektöre LAN yoluyla bağlamak için aşağıdaki işlemlerden birini gerçekleştirin.

z“Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör basit bağlantısı SSID’si kullanmak için” (sayfa 12), adım 1 - 9

z“Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir projektör genel SSID’sini kullanmak için” (sayfa 15), adım 1 - 11

z“Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir kullanıcı SSID’sini kullanmak için” (sayfa 22), adım 1 - 11 (Kullanıcı SSID’si zaten oluşturulmuş).

z“Bilgisayarı doğrudan projektöre bağlamak için LAN kablosunu kullanmak için” (sayfa 36), adım 1 - 9

2. Network Connection penceresinde, işlev menüsü düğmesini ve ardından görünen menüde [Yönetici Ekranı] seçeneğini tıklatın.

zBilgisayarın web tarayıcısı başlatılacak ve projektörün en üst sayfası görüntülenecektir.

3. Sol bölmede, “Projektör Yönetimi” öğesini tıklatın. Görüntülenen parola giriş ekranında parolayı girin.

zBaşlangıçta varsayılan parola “admin”dir.

4. [Oturum Aç] düğmesini tıklatın.

zOturum açma normal bir şekilde ilerlerse, “Sistem Durumu” sayfası görünecektir.

İşlev menüsü düğmesi

(20)

5. Sol bölmede, “Ağ Ayarları” öğesini tıklatın.

zBu, “Ağ Ayarları” sayfasını görüntüler.

zKullanıcı SSID oluşturma için gereken giriş ve ayarlar kırmızı sınırlarla çevrili olanlardır. Diğer ayarları değiştirmeniz gerekmez.

zBu sayfa hakkında ayrıntılar için, bkz. “Network Settings sayfası ağ ayarlarını yapılandırmak için” (sayfa 60).

6. “SSID” kutusunda, kullanıcı SSID’si olarak kullanmak istediğiniz karakter dizesini girin.

zSon kullanıcı SSID’si şu biçimde olacaktır: casiolpj0<girdiğiniz karakter dizesi>

zKullanıcı SSID’si olarak en fazla 23 tek baytlık karakter girebilirsiniz. Aşağıdakilerden hiçbirinin bir kullanıcı SSID’sinin metin girişi bölümü olarak kullanılamayacağını unutmayın: 001, 002, 003, 004, 101, 102, 103 veya 104. Bunun nedeni, bu numaraları kullanmanın kullanıcı SSID’si adını basit bir SSID veya genel SSID ile aynı yapacağıdır.

7. Kablosuz LAN iletişimi için kullanmak istediğiniz şifrelemeyi seçin.

z“Güvenlik” kutusunun sağındaki [T] düğmesini tıklatın ve ardından görünen listede istenilen güvenlik protokolünü seçin. Listedeki her seçeneğin anlamı aşağıda açıklanmıştır.

Güvenlik Açıklama

WPA-PSK AES WPA-PSK protokolü kullanarak iletişim şifrelemesi gerçekleştirir. WPA (Wi-Fi Korumalı Erişim) iletişim verilerini şifrelemek için kullanılan bir güvenlik işlevidir.

WPA2-PSK AES WPA2-PSK protokolü kullanarak iletişim şifrelemesi gerçekleştirir. TKIP ve AES şifreleme protokolleridir. WPA2, yeni bir WPA standardıdır.

Disable Kablosuz LAN güvenliğini kapatır, böylece iletişim şifrelenmez.

(21)

8. Parolayı girin.

z“Parola/WEP Anahtarı Girişi” metin kutusunda girilen parola aşağıda açıklanan şekilde 7.

adımda seçtiğiniz güvenlik protokolüne bağlıdır.

zGirdiğiniz her parola anahtar karakteri uygun giriş kutusunda bir yıldızla (*) gösterilir. Girdiğiniz gerçek karakterleri görmek istiyorsanız, “Karakterleri gizle” onay kutusunun işaretini kaldırın.

zProjektör ve bir bilgisayar arasında kablosuz bir LAN bağlantısı kurarken kullanıcı SSID’sini kullanırken girdiğiniz parola gerekecektir. Girdiğiniz parolayı unutmadığınızdan emin olun.

9. 6 ila 8 arası adımlarda ayarlarınıza uygun bir kullanıcı SSID’si oluşturmak için, [Uygula]’yı tıklatın.

zBu, kullanıcı SSID’si oluşturur ve projektöre uygular.

zProjektör ve bilgisayar kablosuz LAN üzerinden bağlanırsa, projektör ve bilgisayar arasındaki kablosuz LAN bağlantısı sonlandırılır ve projeksiyon ekranı LAN bağlantısı bekleme ekranı olarak değiştirilir.

Güvenlik Giriş Karakter Dizisi

WPA-PSK AES WPA-PSK veya WPA2-PSK parolasını girin. En az sekiz ve en fazla 63 tek-baytlık karakter veya en fazla 64 basamak uzunluğunda onaltılık bir değer girin.

Örnek:

MyKey123 (Sekiz tek baytlık karakter)

1111222233334444555566667777888899990000AAAABBBBCCCCDDDDEEEEFFFF (64-basamaklı onaltılık değer)

WPA2-PSK AES

Disable Giriş gerekmez.

(22)

Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir kullanıcı SSID’sini kullanmak için

1. Kablosuz bağdaştırıcıyı projektöre bağlayın (sayfa 10) ve sonra projektörü açın.

2. “Bir kullanıcı SSID’si oluşturmak için” altındaki prosedürle oluşturduğunuz kullanıcı SSID’sini seçin (sayfa 19).

3. “Ağ Ayarları”na dönmek için [ESC] tuşuna iki kez basın.

4. “Ağ Ayarlarını Güncelle”yi seçmek için [T] tuşunu kullanın ve sonra [ENTER]

tuşuna basın.

5. “Evet”i seçmek için [S] tuşuna basın ve sonra [ENTER] tuşuna basın.

Bu durumda: Bu işlemi gerçekleştirin:

“Bir kullanıcı SSID’si oluşturmak için” (sayfa 19) altındaki işlemi gerçekleştirdikten sonra projektör SSID’si değişmedi.

Doğrudan adım 6’ya gidin.

“Bir kullanıcı SSID’si oluşturmak için” (sayfa 19) altındaki işlemi gerçekleştirdikten sonra projektör SSID’si farklı bir değere değişti.

[MENU] tuşuna basın ve sonra şunu seçin: “Ağ Ayarları” 3 “Projektör Kablosuz LAN Ayarları” 3

“SSID”. Görünen iletişim kutusunda kullanıcı SSID’sini seçin.

(23)

6. Network Connection’ı başlatın.

7. Bağlanmak istediğiniz projektörün SSID’sini tıklatın ve sonra [OK]’i tıklatın.

z“Parolayı veya WEP anahtarını girin.” iletişim kutusu görünürse, 8. adıma gidin. “Oturum açma kodunu girin.” iletişim kutusu görünürse 10. adıma gidin.

8. Parolayı girin.

zKullanıcı SSID parolasını (“Bir kullanıcı SSID’si oluşturmak için” altında adım 8’de girdiğiniz karakter dizesi) hem “Parola/WEP Anahtarı” hem de “Onayla” kutularına girin.

Bu iletişim kutusu

görünürse: Şu durumu gösterir: Bu adıma

ilerleyin:

“Parolayı veya WEP anahtarını girin.”

Kullanıcı SSID’si “Güvenlik” ayarı “Disable” dışında bir değer ve yalnızca bir bağlanabilir projektör bulundu.

Adım 8

“Oturum açma kodunu girin.”

Kullanıcı SSID’si “Güvenlik” ayarı “Disable” ve yalnızca bir bağlanabilir projektör bulundu.

Adım 10

(24)

9. Her şey istediğiniz gibi olunca [OK] düğmesini tıklatın.

zAşağıda gösterilen iletişim kutusu görüntülenir.

10. “Oturum Açma Kodu” kutusunda, projeksiyon yapılmakta olan LAN bağlantısı bekleme ekranının sol üst köşesinde gösterilen dört basamaklı sayıyı girin.

11. Her şey istediğiniz gibi olunca [OK] düğmesini tıklatın.

12. Kablosuz LAN bağlantısını sonlandırmak ve bilgisayar ekranı projeksiyonuna devam etmemek için, Network Connection penceresinin sağ üst köşesindeki kapat düğmesini ( ) tıklatın.

Not

zYukarıdaki işlemi gerçekleştirdikten sonra, Network Connection son bağlantı için kullanılan parolayı hatırlayacaktır. Bu nedenle, aynı bilgisayarı projektöre yeniden bağlarsanız parolayı yeniden girmeniz gerekmez (SSID değişmediği sürece).

zBir kullanıcı SSID’si kullanılarak kablosuz LAN bağlantısı durumunda, ayarlar oturum açma kodu girişi ihtiyacını ortadan kaldıracak şekilde yapılandırılabilir. Ayarları yapılandırma hakkında bilgi için, bkz. “Kontrol Paneli sayfası ağ ayarlarını yapılandırmak için” (sayfa 59).

(25)

Bilgisayarla Olan Doğrudan Kablosuz LAN Bağlantısını Sonlandırmadan Projektörü Dış Ağa Bağlama

Projektör ve bilgisayar arasında doğrudan kablosuz LAN bağlantısı varken, projektör bilgisayarla bağlantıyı sonlandırmadan bir dış ağa bağlı (Internet veya Intranet) kablosuz bir erişim noktasıyla bağlanabilir.

Önemli!

zBu tür bağlantı bilgisayarın kablosuz LAN erişim noktası veya yönlendiriciyle bağlı ağ (Internet veya Intranet) hizmetini kullanmasını mümkün kılar. Bilgisayardan bağlanılabilen ağ ortamı kablosuz LAN erişim noktası veya yönlendiriciye bağlıdır.

zBu tür bağlantı kablosuz LAN erişim noktası veya yönlendiricinin ait olduğu bir DHCP sunucusunun ağda çalıştığını farz eder.

Kablosuz LAN bağlantısı Kablosuz LAN erişim noktası

(veya yönlendirici)

Veya kablolu LAN bağlantısı (Yalnızca XJ-M Serisi)

(26)

Projektörü kablosuz bir LAN erişim noktasına bilgisayarla olan doğrudan kablosuz LAN bağlantısını sonlandırmadan bağlamak için

1. Bir bilgisayarı projektöre kablosuz LAN yoluyla bağlamak için aşağıdaki işlemlerden birini gerçekleştirin.

z“Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir kullanıcı SSID’sini kullanmak için” (sayfa 22), adım 1 - 11 (Bir kullanıcı SSID’si oluşturulduktan sonra.)

2. Network Connection penceresinde, işlev menüsü düğmesini ve ardından görünen menüde [Yönetici Ekranı] seçeneğini tıklatın.

3. Sol bölmede, “Projektör Yönetimi” öğesini tıklatın. Görüntülenen parola giriş ekranında parolayı girin.

4. [Oturum Aç] düğmesini tıklatın.

(27)

5. Sol bölmede, “Ağ Ayarları” öğesini tıklatın.

zBurada gereken giriş ve ayarlar kırmızı sınırlarla çevrili olanlardır. Diğer ayarları değiştirmeniz gerekmez.

6. “Otomatik olarak bir IP adresi al” düğmesi gibi görünüyorsa, olarak değiştirmek için tıklatın.

7. “DHCP Ayarları” alanındaki “Otomatik” düğmesi gibi görünüyorsa, olarak değiştirmek için tıklatın.

8. Projektörden kablosuz LAN erişim noktasına bağlanmak için ayarları yapılandırın.

(1) “Harici Erişim Noktası” alanındaki “Etkinleştir” düğmesi gibi görünüyorsa, olarak değiştirmek için tıklatın.

(2) [Erişim Noktasını Tara]’yı tıklatın.

z“Bir erişim noktası seçin.” “Harici Erişim Noktası SSID” kutusunda görüntülenir.

(3) “Harici Erişim Noktası SSID” kutusunun sağ tarafındaki [T] düğmesini tıklatın ve ardından görünen listede bağlanmak istediğiniz erişim noktasının SSID’sini seçin.

z[T] düğmesini tıklattığınızda görünen liste sinyallari o anda projektör tarafından algılanan erişim noktalarını ve önceden bağlanılan en fazla sekiz erişim noktasını gösterir.

zBir SSID’yi manuel olarak girmek istiyorsanız, listede “Anahtarı girin.” seçeneğini seçin.

Sonra, istenen SSID’yi “Harici Erişim Noktası SSID” kutusuna girin.

(4) “Anahtar” kutusunda, parolayı veya bağlanılmakta olan erişim noktasının WEP anahtarını girin.

zKullandığınız erişim noktası parola veya WEP anahtarı girişi gerektirmiyorsa bir şey girmeniz gerekmez.

zGirdiğiniz her parola veya WEP anahtar karakteri uygun giriş kutusunda bir yıldızla (*) gösterilir. Girdiğiniz gerçek karakterleri görmek istiyorsanız, “Karakterleri gizle” onay kutusunun işaretini kaldırın.

(28)

9. Projektörün kablosuz LAN erişim noktasına bağlandığını kontrol etmek için projektörle gelen uzaktan kumandayı kullanın.

(1) [MENU] tuşuna basın ve sonra “Ağ Ayarları” 3 “Kablosuz LAN Bilgisi”ni seçin.

(2) Görünen “Kablosuz LAN Bilgisi” iletişim kutusunda, “Harici AP Bağlantı Durumu”nu kontrol edin.

z“Bağlı” gösteriliyorsa, projektör kablosuz LAN erişim noktasına bağlanmıştır. “Bağlı Değil”

gösteriliyorsa, bu prosedürü adım 1’den itibaren yeniden gerçekleştirin.

zHarici erişim noktası bir DHCP sunucusu olarak çalışıyorsa, bağlantıyı sonlandırma projektörün IP adresinin harici erişim noktasıyla karar verilen bir değere değişmesine neden olacaktır.

Not

zYukarıdaki ayarları yapılandırdığınızda ve projektörü bir kablosuz LAN erişim noktasına bağladığınızda, projektör giriş kaynağını “Kablosuz” (XJ-A Serisi) veya “Ağ” (XJ-M Serisi) olarak her değiştirdiğinizde otomatik olarak aynı kablosuz LAN erişim noktasıyla bağlanır.

Projektör kablosuz LAN erişim noktasının bağlantı aralığında olduğu sürece ve kablosuz LAN erişim noktası ayarları ve projektör ayarları değişmediği sürece bu doğrudur.

Projektör ve bilgisayar arasında kablosuz bağlantıyı

sürdürürken projektör ve yönlendirici arasında kablolu LAN bağlantısı kurmak (Yalnızca XJ-M Serisi)

1. “Projektörü kablosuz bir LAN erişim noktasına bilgisayarla olan doğrudan kablosuz LAN bağlantısını sonlandırmadan bağlamak için” kısmında (sayfa 26) belirtilen adım 1 ila 7’i yerine getirin.

2. “Ağ Ayarları” sayfasının sağ üstünde bulunan “Oturumu Kapat” öğesini tıklatarak Projektör Yönetimi oturumunu kapatın.

3. Projektörü yönlendiriciye bağlamak için bir LAN kablosu kullanın.

(29)

Bağlantıya Genel Bakış

Projektör ve bilgisayar arasında her ikisini de şirket içindeki vb. varolan bir kablosuz LAN erişim noktasına bağladığınızda bir LAN bağlantısı kurulabilir.

Önemli!

zBu tür bağlantı bilgisayarın kablosuz LAN erişim noktasıyla bağlı ağ (Internet veya Intranet) hizmetini kullanmasını mümkün kılar. Bilgisayardan bağlanılabilen ağ ortamı kablosuz LAN erişim noktasına bağlıdır.

zBu tür bağlantı kablosuz LAN erişim noktasının bir DHCP sunucusu işlevi gördüğünü veya bir DHCP sunucusunun kablosuz LAN erişim noktasının ait olduğu ağda çalıştığını varsayar.

Kablosuz LAN Erişim Noktası Yoluyla Projektör ve Bilgisayar Arasında Bir Bağlantı Kurma

Kablosuz LAN erişim noktası

Kablosuz LAN Kablosuz LAN

(30)

Bağlantı Prosedürleri

Projektörü kablosuz bir LAN erişim noktasına bağlamak için 1. Bir bilgisayarı projektöre LAN yoluyla bağlamak için aşağıdaki işlemlerden birini

gerçekleştirin.

z“Kablosuz bir LAN bağlantısı kurmak ve projeksiyon yapmak için bir kullanıcı SSID’sini kullanmak için” (sayfa 22), adım 1 - 11 (Kullanıcı SSID’si zaten oluşturulmuş).

z“Bilgisayarı doğrudan projektöre bağlamak için LAN kablosunu kullanmak için” (sayfa 36), adım 1 - 9

2. Network Connection penceresinde, işlev menüsü düğmesini ve ardından görünen menüde [Yönetici Ekranı] seçeneğini tıklatın.

3. Sol bölmede, “Projektör Yönetimi” öğesini tıklatın. Görüntülenen parola giriş ekranında parolayı girin.

4. [Oturum Aç] düğmesini tıklatın.

(31)

5. Sol bölmede, “Ağ Ayarları” öğesini tıklatın.

zBurada gereken giriş ve ayarlar kırmızı sınırlarla çevrili olanlardır. Diğer ayarları değiştirmeniz gerekmez.

6. “Otomatik olarak bir IP adresi al” düğmesi gibi görünüyorsa, olarak değiştirmek için tıklatın.

7. “Erişim Noktası İşlevi” alanındaki “Devre Dışı Bırak” düğmesi gibi

görünüyorsa, olarak değiştirmek için tıklatın.

(32)
