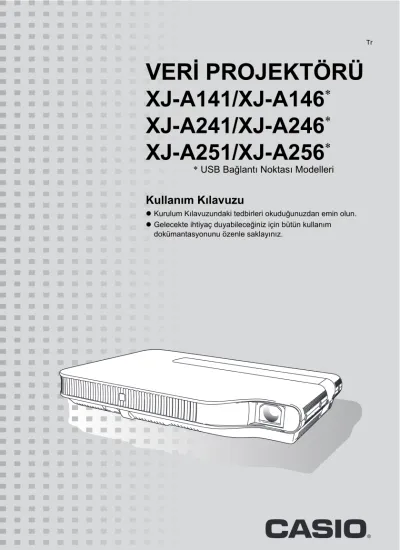

VERİ PROJEKTÖRÜ XJ-A141/XJ-A146 *
XJ-A241/XJ-A246 * XJ-A251/XJ-A256 *
Kullanım Kılavuzu
zKurulum Kılavuzundaki tedbirleri okuduğunuzdan emin olun.
zGelecekte ihtiyaç duyabileceğiniz için bütün kullanım dokümantasyonunu özenle saklayınız.
Tr
* USB Bağlantı Noktası Modelleri
2
zDLP Amerika Birleşik Devletleri’nde kurulu Texas Instruments’ın tescilli ticari markasıdır.
zMicrosoft, Windows ve Windows Vista Amerika Birleşik Devletleri ve diğer ülkelerde Microsoft Corporation’ın tescilli markaları veya ticari markalarıdır.
zHDMI, HDMI Logosu ve High-Definition Multimedia Interface, HDMI Licensing, LLC’nin ticari markaları veya tescilli ticari markalarıdır.
zXGA Amerika Birleşik Devletleri’nde kurulu IBM Corporation’ın tescilli ticari markasıdır.
zDiğer şirket veya ürün adları kendi sahiplerinin ürün adları ya da ticari markalarıdır.
zBu ürünün parçaları, kısmi olarak Independent JPEG Group çalışmalarına dayalıdır.
zKullanım Kılavuzu’nun içeriği bilgi verilmeden değiştirilebilir.
zBu kılavuzun kısmen veya tamamen kopyalanması yasaktır. Bu kılavuzu sadece kendi kişisel kullanımınız için kullanabilirsiniz. CASIO COMPUTER CO., LTD.’nin izni olmaksızın başka amaçlar için kullanımı yasaktır.
zBu ürünün veya bu kılavuzun kullanılmasıyla ortaya çıkan gelir kayıpları veya üçüncü taraflarca yapılan talepler için CASIO COMPUTER CO., LTD. sorumlu tutulamaz.
zBu ürünün arızalanması veya bakımı veya herhangi bir nedenden dolayı meydana gelen herhangi bir zarar veya gelir kaybından CASIO COMPUTER CO., LTD. sorumlu tutulamaz.
zBu kılavuzda verilen örnek görüntüler sadece gösterim amaçlıdır ve ürün tarafından üretilen gerçek görüntülerle aynı olmayabilir.
İçindekiler
Bu kılavuz hakkında... ...5
Projektöre Genel Bakış... 6
Projektör Özellikleri ve Ana İşlevleri ...6
Uzaktan Kumanda ve Projektör Tuşları...8
Arka Terminaller ...9
Uzaktan Kumanda Pillerinin Takılması...9
Projektörün Ayarlanması ...10
Kurulum Tedbirleri ...10
Bir Görüntü Çıkış Cihazına Bağlama... 11
Bilgisayarın Analog RGB Çıkışını Projektöre Bağlama ...11
Video Cihazının veya Bilgisayarın HDMI Çıkışının Projektöre Bağlanması...12
Video Cihazına Bağlama ...13
Kompozit video çıkışına bağlama ... 13
Komponent video çıkışına bağlama... 13
Projeksiyon Esnasında İşlem... 14
Giriş Kaynağı Seçimi ...14
Farklı bir giriş kaynağı seçmek için ... 14
Çözünürlük... 14
Projeksiyon Esnasında Görüntü İşlemleri...15
Görüntü Parlaklığını Ayarlama... 15
Manuel yastık düzeltmesini kullanmak için ... 15
Renk Modunu Seçme ... 16
4
Sunum Zamanlayıcısı...21
Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü) ...23
Ekonomik Modu seçmek için... 23
[FUNC] Tuşunun Kullanılması ...24
Gelişmiş Projektör Ayarlarının Yapılandırılması ... 25
Temel Kurulum Menü İşlemleri...25
Kurulum Menüsünün Görüntülenmesi... 25
Kurulum Menüsü Ayarlarının Yapılandırılması... 25
Temel Kurulum Menüsü Örneği ... 26
Doğrudan Güç Açma ... 27
Projektörün Parola Koruması ...28
Parola Girilmesi... 28
Parola Özelliğinin Kullanılması... 28
Projektör Açılırken Parola Girilmesi ... 30
Projektör Ayarlarının Başlangıç Fabrika Varsayılanlarına Geri Yüklenmesi ...31
Kurulum Menüsü İçeriği...33
Görüntü Ayarı 1 Ana Menüsü ... 33
Görüntü Ayarı 2 Ana Menüsü ... 35
Ses Seviyesi Ayarı Ana Menüsü... 35
Ekran Ayarları Ana Menüsü ... 36
Giriş Ayarları Ana Menüsü ... 38
Seçenek Ayarları 1 Ana Menüsü ... 39
Seçenek Ayarları 2 Ana Menüsü ... 40
USB Ayarları Ana Menüsü (Sadece USB Bağlantı Noktası Modellerinde) ... 42
Kablosuz Ana Menüsü (Sadece USB Bağlantı Noktası Modellerinde) ... 42
Çalışma Bilgileri Ana Menüsü ... 42
Vars. Ayarları Geri Yükle Ana Menüsü ... 42
Projektörün Temizlenmesi ... 43
Projektörün Dışının Temizlenmesi...43
Merceğin Temizlenmesi...43
Havalandırma Giriş ve Çıkış Deliklerinin Temizlenmesi ...43
Sorun Giderme ... 44
Göstergeler...44
Hata Göstergeleri ve Uyarı Mesajları ...44
Projektör Sorunlarını Giderme...47
Ek... 49
Uzaktan Kumanda Sinyal Mesafesi...49
Projeksiyon Mesafesi ve Ekran Boyutu ...50
En Boy Oranı Ayarı ve Projeksiyon Görüntüsü ...51
Desteklenen Sinyaller...53
Teknik Özellikler ...55
6
Projektöre Genel Bakış
Bu bölümde projektörün özellikleri ve işlevleri ve uzaktan kumanda tuşları açıklanmıştır.
XJ-A141/XJ-A146/XJ-A241/XJ-A246/XJ-A251/XJ-A256
zCıva İçermeyen Karma Işık Kaynağı:
CASIO orijinal lazer ve LED karma ışık kaynağı, 2.500 – 3.000 lümen arasında yüksek parlaklık sağlar. Bu projektör civalı lamba kullanmadığından çevre dostudur.
zİnce ve kompakt:
A4 dosya boyutunda ve yaklaşık 43 mm incelikte. Herhangi bir yere kurabileceğini ve istediğiniz yerde kullanabileceğiniz kadar kompakt.
zHDMI video/ses girişi:
HDMI (High Definition Multimedia Interface) girişi desteği günümüzün HDMI etkin dizüstü PC’lerine, yüksek tanımlı video cihazlarına (BD, HD DVD, DVD çalarlar vb.) ve oyunlara doğrudan bağlantıyı sağlar. Projektör bu cihazlardan görüntü yansıtmayı ve ses çıkışını destekler.
zGeniş yansıtma mesafesi:
Geniş açılı 2X yakınlaştırma projektör-ekran mesafesi ciddi şekilde sınırlı olduğunda bile yansıtmaya izin verir. 60 inçlik bir yansıtma boyutu kullanırken, yansıtma 1,4 metreden (XJ-A241/XJ-A246/
XJ-A251/XJ-A256) veya 1,7 metreden (XJ-A141/XJ-A146) gerçekleştirilebilir.
zGeniş giriş kaynakları yelpazesi:
Analog RGB, kompozit video, komponent video (Y·Cb·Cr, Y·Pb·Pr) ve HDMI giriş kaynakları desteklenmektedir.
zAkıllı Parlaklık Denetimi işlevi (Ekonomik Mod):
Projektör, çevredeki ışık seviyelerini algılar ve projeksiyon parlaklığını otomatik olarak etkili düşük güç işlemi için gereken şekilde ayarlar. (“Eko Modu” ayarının “Açık (Oto.)” olmasını gerektirir.) zİmleç:
Projeksiyon sırasında uzaktan kumanda farklı imleç çeşitlerini seçmek için kullanılabilir.
zDoğrudan Açma:
Projektör, otomatik açılmak üzere yapılandırılabilir ve projeksiyon prize takılır takılmaz başlatılabilir.
Projektör Özellikleri ve Ana İşlevleri
XJ-A241/XJ-A246/XJ-A251/XJ-A256
zWXGA Çözünürlüğü:
XJ-A241/XJ-A246/XJ-A251/XJ-A256 modelleri, bugünün geniş ekranlı sunumları için formatlanan içeriğin optimal görüntülenmesi için WXGA (1280 × 800) çözünürlüğünü desteklemektedir. Bu, projeksiyon cihazını geniş ekran dizüstü bilgisayarlar ve HD video girişi kaynaklarından gelen görüntüleri yansıtmak için mükemmel bir cihaz haline getirir.
XJ-A146/XJ-A246/XJ-A256
zBilgisayar Kullanmaksızın USB Bellek ya da Bellek Kartından Veri Projeksiyonu:
USB bellek ya da bellek kartı (piyasada mevcut USB kart okuyucu kullanarak) projektörün USB bağlantı noktasına doğrudan bağlanabilir. Projektör, PowerPoint sunum verilerinin USB bellek veya hafıza kartında depolanabilecek bir formata dönüştürmek ve görüntüyü bilgisayar kullanılmadan yansıtmak için özel bir yazılımla birlikte gelir. Ayrıca görüntüler ve filmler doğrudan USB bellekten veya bellek kartından da yansıtılabilir.
zMulti Projeksiyon Kamera (YC-400, YC-430) Bağlantısı:
Bir CASIO Multi Projeksiyon Kamera, belge ve diğer görüntülerin iyi çözünürlükte yansıtılması için doğrudan projektörün USB bağlantı noktasına bağlanabilir. Belge kamerası özelliği bilgisayar kullanmadan verilerin projeksiyonuna izin verir.
zGrafik Bilimsel Fonksiyon Hesaplayıcı Bağlantısı:
Bazı CASIO grafik bilimsel hesaplayıcı modelleri, hesaplayıcı ekran içeriklerinin projeksiyonu için doğrudan USB bağlantı girişine bağlanabilir.
zKablosuz LAN yoluyla Bilgisayar Ekran İçeriği Projeksiyonu:
Projektör, kablosuz LAN adaptörü ile birlikte verilir. Kablosuz LAN bağlantısı kurulduktan sonra, bilgisayar ekranındaki içerikler projeksiyon için projektöre gönderilebilir.
zMobiShow’dan Kablosuz projeksiyon desteği:
AWIND MobiShow’u (projeksiyona kablosuz bağlantı için istemci yazılımı) akıllı telefona veya mobil terminale yükleyebilirsiniz, sonrasında projeksiyonu akıllı telefon veya mobil terminal içerisinde saklanan fotoğraf ve sunum dosyalarını yansıtmak için kullanabilirsiniz.
* Terminal tipinin ve MobiShow versiyonunun belirli işlevleri kısıtlayabileceğe ve hatta projeksiyonu imkansız hale getirebileceğine dikkat edin.
8
Bu kılavuzdaki işlemler projektörle birlikte gelen uzaktan kumanda temel alınarak açıklanmıştır. Başlıca işlem tuşları ayrıca projektör ünitesi üzerinde de bulunduğu için, benzer birçok işlem doğrudan projektör üzerinde gerçekleştirilebilir.
Uzaktan Kumanda Tuşları
Uzaktan kumanda piller takılı olarak gelmez. Kullanmadan önce tedarik edilen iki pili takmanız gerekir.
Önemli!
Pillerin bitmesini önlemek için, uzaktan kumanda ünitesini tuşlarına kazara basılmayacak şekilde depolayın.
Projektör Tuşları ve Göstergeler
Uzaktan Kumanda ve Projektör Tuşları
Uzaktan kumanda sinyal vericisi SINIF 1 LED ÜRÜN
İmleç tuşları (S/T/W/X) [ENTER] tuşu ([STYLE] tuşu)
[D-ZOOM +] [D-ZOOM –] tuşları [KEYSTONE +] [KEYSTONE –] tuşları [POINTER] tuşu
[FUNC] tuşu [AUTO] tuşu [BLANK] tuşu [FREEZE] tuşu [COLOR MODE] tuşu [VOLUME] tuşu [BRIGHT] tuşu ([O] tuşu) [ECO] tuşu ([f] tuşu) [ASPECT] tuşu ([Z] tuşu) [INPUT] tuşu [MENU] tuşu
[ZOOM +] [ZOOM –] tuşları [FOCUS S] [FOCUS T] tuşları [P] (Güç) tuşu
[TIMER] tuşu [ESC] tuşu
TEMP göstergesi [FOCUS] tuşu
LIGHT göstergesi [ENTER] tuşu
POWER/STANDBY göstergesi [MENU] tuşu
[P] (Güç) tuşu
[ESC] tuşu
[INPUT] tuşu
İmleç tuşları (q/w/U/I) [AUTO] tuşu
[ZOOM] tuşu
Projektörünüze bağlı olarak, bağlantı noktalarının ve terminallerinin yönü aşağıdaki resimde gösterilenin aksi istikametinde olabilir. Bağlantı noktaları ve terminallerin işlev ve kullanımı yönlerinin önemi olmaksızın bu kılavuzda tanımlandığı gibidir.
* Seri bağlantı noktası, projektörü bir bilgisayardan kontrol etmek için ayrıca alınan özel bir kabloyu (YK-5) bağlamak içindir.
Önemli!
Sadece alkalin pil kullandığınızdan emin olun.
Uzaktan Kumanda Pillerinin Değiştirilmesi
Arka Terminaller
Uzaktan Kumanda Pillerinin Takılması
* Dikkat
PİL YANLIŞ TÜRDEN PİLLE DEĞİŞTİRİLDİĞİNDE PATLAMA RİSKİ MEVCUTTUR.KULLANILAN PİLLERİ TALİMATLAR DOĞRULTUSUNDA ATIN.
1. Uzaktan kumandanın arkasındaki pil
kapağını açın. 2. Artı (+) ve eksi (–) uçların doğru yönde olduğundan emin olarak iki yeni pil takın.
3. Uzaktan kumandanın arkasındaki pil kapağını kapatın.
Seri bağlantı noktası* BİLGİSAYAR terminali
USB bağlantı noktası
(yalnızca XJ-A146/XJ-A246/XJ-A256) Güç konektörü
Hırsızlığa karşı kilit deliği
Giriş havalandırma delikleri AV terminali
HDMI bağlantı noktası
Hoparlör Uzaktan kumanda sinyal alıcısı
10
Projektörü sağlam ve dengeli bir sıra, masa veya stant üzerine yerleştirin. Gereken havalandırma için projektörün kenarlarında ve arkasında yeterli alan bıraktığınızdan emin olun. Aşağıdaki şekiller ekranda optimum projeksiyonu elde etmek için projektörün nasıl yönlendirileceğini göstermektedir.
zProjektör ekranın arkasından projeksiyon yapılacak şekilde yapılandırılabilir. Ayrıntılar için, bkz.
“Ekran Ayarları Ana Menüsü” altındaki “Projeksiyon Modu” (sayfa 37).
zProjektörün fişini çekmeniz gereken durumlarda kolaylıkla ulaşabileceğiniz şekilde konumlandırılmış bir elektrik prizi kullanın.
zAşağıda kesintili çizgiyle gösterilen, projektörün çevresindeki 30 cm alanı içeren bölgeye herhangi bir nesne yerleştirmeyin. Tüm engelleri ve diğer nesneleri projektörün hava deliklerinden en az 30 cm uzaklıkta tutun.
zKlimalardan gelen hava akışı projektörün ısıyı mercek çevresindeki alana uzaklaştırabilir ve yansıtılan görüntüde dalgalarına neden olabilir. Bu durumda, klimanın hava akışını ayarlayın veya projektörün yerini değiştirin.
Projektörün Ayarlanması
XJ-A141/XJ-A146 XJ-A241/XJ-A246/XJ-A251/XJ-A256
Projektörün ekranla dik açı yaptığından emin olun. Projektörü mercek tarafı masanın kenarında olacak şekilde konumlandırın.
Kurulum Tedbirleri
Ekran Ekran
Giriş havalandırma delikleri
Çıkış havalandırma delikleri
30 cm
Giriş havalandırma delikleri
Giriş havalandırma delikleri
Bir Görüntü Çıkış Cihazına Bağlama
Projektörün BİLGİSAYAR terminalini, aşağıdaki resimde görüldüğü üzere bir bilgisayarın RGB terminaline bağlayın.
Önemli!
zBağlantıdan önce her zaman projektörü ve bilgisayarı kapatın.
zBilgisayar ses seviyesinin çok yüksek ayarlanmadığına dikkat edin.
Bilgisayarın Analog RGB Çıkışını Projektöre Bağlama
Birlikte gelen mini D-Sub kablosu
Ses kablosu (ticari olarak satılmaktadır) AV terminali
Monitör terminaline (analog RGB çıkış terminali) BİLGİSAYAR terminali
Hat çıkış terminaline
Projektör Bilgisayar
12
Projektör bir bilgisayardan veya video cihazının HDMI video ve ses çıkışından yapılan projeksyonu destekler.
Önemli!
Bağlantıdan önce projektörü, bilgisayarı ve video cihazını kapatın.
zBir ucu çıkış cihazı terminali, diğer ucu ise projektörün HDMI bağlantı noktası (HDMI Tip A Soketi) ile eşleşen konektöre sahip ticari olarak bulunabilen bir HDMI kablosu temin etmeniz gerekir.
zProjektörün desteklediği HDMI video sinyali hakkında daha fazla bilgi için, bkz. sayfa 54.
zProjektör L-PCM 32 kHz, 44,1 kHz ve 48 kHz HDMI ses sinyallerini destekler.
Video Cihazının veya Bilgisayarın HDMI Çıkışının Projektöre Bağlanması
Projektör HDMI bağlantı noktası
HDMI çıkış terminaline Bilgisayar veya video cihazı
HDMI kablosu (ticari olarak satılmaktadır)
Projektör, bağlı video cihazının kompozit video çıkışı veya komponent video çıkışından görüntü yansıtabilmektedir.
Önemli!
Bağlantıdan önce her zaman projektörü ve video cihazını kapatın.
Kompozit video çıkışına bağlama
zBirlikte verilen özel AV kablosunu bir pin jak (RCA) tipi video çıkış terminaline bağlamak için kullanabilirsiniz. Bir video kamerasını veya diğer video cihazlarını özel bir video çıkış terminaliyle bağlarken, video cihazıyla gelen özel kabloyu kullanın. Ayrıntılar için, video cihazıyla gelen belgelere bakın.
Komponent video çıkışına bağlama Video Cihazına Bağlama
Video cihazı
Birlikte verilen özel AV kablosu Projektör
Sarı Kırmızı
Video çıkış terminaline Ses çıkış terminallerine
Beyaz AV terminali
Projektör
BİLGİSAYAR terminali AV terminali
Komponent video kablosu (ticari olarak satılmaktadır) Komponent video çıkış
terminallerine Ses çıkış terminallerine Video cihazı
Sarı (Bağlı değil) Kırmızı
14
Projeksiyon Esnasında İşlem
Projektör ilk defa açıldığında, kapatıldığında en son seçilmiş olan giriş kaynağı seçilir.
Farklı bir giriş kaynağı seçmek için 1. [INPUT] tuşuna basın.
zGiriş kaynağı seçim ekranı görüntülenir.
2. Seçmek istediğiniz giriş kaynağı için önce [T] ve [S] tuşlarına sonrasında ise [ENTER] tuşuna basın.
zSeçtiğiniz giriş kaynağının adı birkaç saniye boyunca projeksiyon ekranının sağ üst köşesinde görüntülenir.
zHiç giriş sinyali seçilmezse “Sinyal girişi yok” mesajı görüntülenir.
Çözünürlük
Projektörün modeline bağlı olarak, video çözünürlüğü XGA (1024 × 768 piksel) veya WXGA (1280 × 800 piksel). Bir bilgisayardan gelen giriş sinyali projektörün video çözünürlüğüyle eşleşmediğinde görüntüler kaba görünebilir, metin ve diğer resimleri okumak zor olabilir veya hare deseni görünebilir. Bu durumda aşağıdakini yapmaya çalışın.
zBilgisayarın çıkış çözünürlüğü ayarını projektörün video çözünürlüğüyle eşleşecek şekilde değiştirin.
Projektörünüzün video çözünürlüğü hakkında bilgi için, “Teknik Özellikler” konusunun “DLP çip”
öğesine bakın (sayfa 55). Ayarların değiştirilmesi hakkında daha fazla bilgi için bilgisayarınızla birlikte gelen kullanıcı belgelerine bakın.
z“En Boy Oranı” ayarını “Gerçek” olarak değiştirin (Yalnızca WXGA video çözünürlüğünü destekleyen modeller içindir).
“Gerçek” ayarıyla, projektör giriş sinyalini gerçek boyutunda yansıtır (1 giriş kaynağı noktası bir projektör çıkış pikseli noktasına eşittir).
En Boy Oranı ayarını yapılandırma hakkında bilgi için, bkz. “Yansıtılan Görüntünün En Boy Oranının Değiştirilmesi” (sayfa 19).
Giriş Kaynağı Seçimi
Bir görüntü yansıtılırken aşağıdaki işlemleri gerçekleştirebilirsiniz.
zGörüntü parlaklığı ayarı zManuel yastık düzeltmesi zRenk modu seçimi zGörüntü yakınlaştırma
zGeçici olarak görüntünün karartılması ve sesin kapatılması zGörüntü dondurma
zYansıtılan görüntüde imleci görüntülemesi zEn boy oranını değiştirme
Görüntü Parlaklığını Ayarlama
Not
(USB bağlantı noktası model kullanıcıları için)
Giriş kaynağı USB bağlantı noktasına veya kablosuz adaptörle bağlı harici bir cihaz olduğunda, görüntü parlaklığını ayarlamak için kurulum menüsünü (sayfa 25) kullanın.
1. [BRIGHT] tuşuna basın.
zParlaklık ayar penceresini görüntülenir.
2. Görüntü parlaklığını ayarlamak için [W] ve [X] tuşlarını kullanın.
3. Pencereyi gizlemek için [ESC] tuşuna basın.
Manuel yastık düzeltmesini kullanmak için
Projektörde bir görüntü belirli bir açıdan yansıtıldığında görüntünün bozulmasını önleyen yastık düzeltme özelliği bulunur. Projektör, ekrana dikey bir açıda olduğunu tespit eder ve yastık düzeltmesini otomatik olarak gerçekleştirir.
Yastık düzeltmeyi el ile ayarlamak için [KEYSTONE +] ve [KEYSTONE –] tuşlarını kullanın.
Projeksiyon Esnasında Görüntü İşlemleri
16
Renk Modunu Seçme
Görüntü içerikleri ve projeksiyon koşullarına uygun olarak farklı çeşitteki renk modu ayarları arasından seçim yapabilirsiniz.
Önemli!
Renk modu aşağıdaki durumlarda seçilemez.
zEkonomik Mod ayarı (sayfa 23) için “Kapat” seçimi yapıldığında.
Renk modunu değiştirmek için
1. [COLOR MODE] tuşuna basın.
zRenk modu seçme penceresi görüntülenir. Seçili renk modu, düğmesi seçili (dolu) olan moddur.
2. Seçmek istediğiniz renk moduna vurgulamayı taşımak için için [T] ve [S]
tuşlarını kullanın ve ardından [ENTER] tuşuna basın.
zVurgulanan renk modu adının yanındaki düğme seçilecektir.
zHangi renk modunun ne yapıldığına ilişkin ayrıntılar için, bkz. “Görüntü Ayarı 1 Ana Menüsü”
altında “Renk Modu” (sayfa 34).
3. Pencereyi gizlemek için [ESC] tuşuna basın.
Görüntünün Yakınlaştırılması 1. [D-ZOOM +] tuşuna basın.
zYansıtılan görüntünün merkezi bir kademe büyütülecektir.
2. Yansıtılan görüntünün merkezini daha fazla yakınlaştırmak için, tekrar [D-ZOOM +] tuşuna basın. Uzaklaştırmak için, [D-ZOOM –] tuşuna basın.
z[D-ZOOM +] tuşuna her basıldığında görüntü yakınlaştırılırken (yakınlaştırma oranı artırılır), [D-ZOOM –] tuşuna her basıldığında, görüntü uzaklaştırılır. Tuşlardan herhangi biri basılı tutulduğunda yakınlaştırma oranı sürekli ilerler.
3. Bir görüntü yakınlaştırılırken, görüntünün diğer kısımlarını görüntülemek amacıyla görüntüyü kaydırmak için [S], [T], [W] ve [X] tuşlarını kullanın.
4. Yakınlaştırma işleminden çıkmak için, [ESC] tuşuna basın.
Geçici Olarak Görüntünün Karartılması ve Sesin Kapatılması 1. [BLANK] tuşuna basın.
zBu geçici olarak görüntüyü karartır (bir siyah ekran yansıtarak) ve sesi kapatır.
2. Normal görüntü ve sese geri dönmek için, [BLANK] tuşuna (veya [ESC] tuşuna) basın.
Not
Siyah veya mavi bir ekran veya bir logo belirleyebilirsiniz. Ayrıntılar için, bkz. “Ekran Ayarları Ana Menüsü” altındaki “Boş Ekran” (sayfa 37).
Görüntünün Dondurulması
[FREEZE] tuşuna basılarak yansıtılan görüntü dondurulur.
Yansıtılan görüntüyü dondurmak için
1. Bir giriş kaynağından gelen bir görüntü yansıtılırken, [FREEZE] tuşuna basın.
z[FREEZE] tuşuna bastığınız anda ekrandaki görüntü yakalanacak ve projektör belleğinde depolanacaktır. Bu görüntü ekranda kalır.
2. Giriş kaynağından gelen görüntünün projeksiyonunu geri almak için, [ESC]
tuşuna basın.
18
Yansıtılmış Görüntüdeki bir İmlecin Görüntülenmesi
Yansıtılmış görüntüyü görüntülemek için çeşitli ok stilleri de dahil olmak üzere farklı imleç stilleri arasından seçim yapabilirsiniz. Görüntünün belirli bir kısmını göstermek veya vurgulamak için sunum esnasında imleçler kullanılabilir.
Not
Yastık düzeltmesi kullandığınızda kullandığınız imleç stiline bağlı olarak imleç tam olarak görüntülenmeyebilir. Bu gerçekleştiğinde yastık düzeltmesi değerini sıfıra çevirmek için [KEYSTONE +] ve [KEYSTONE –] tuşlarını kullanın.
Görüntüdeki imleci görüntülemek için
1. [POINTER] tuşuna basın.
zGörüntüdeki bir imleç ortaya çıkacaktır.
zAyrıca [POINTER] tuşuna bastığınızda ilk ortaya çıkan imleç tipini belirlemek için kurulum menüsünü de kullanabilirsiniz. Ayrıntılar için, bkz. “Seçenek Ayarları 2 Ana Menüsü” altındaki
“İmleç” (sayfa 40).
2. İmleci istediğiniz yere taşımak için kursör tuşlarını kullanın.
zKursör tuşuna basılı tutulduğunda, kursör yüksek hızda hareket eder.
3. İmleci aşağıda açıklandığı gibi değiştirmek için, [STYLE] tuşuna basın.
İmleç tipini seçmek için
1. İmleci görüntülemek için [POINTER] tuşuna basın.
2. İstediğiniz imleç görüntülenene kadar [POINTER] tuşuna basmaya devam edin.
z[POINTER] tuşuna her basıldığında, kullanılabilir imleç tipleri arasında geçiş yapılacaktır.
Görüntüdeki imleci temizlemek için
[ESC] tuşuna basın.
Bu imleç tipi için: [STYLE] tuşuna basılması halinde imleç şu şekilde değişecektir:
J
J
J
J
J
J
J
J
J
J
J
J
Yanıp sönme veya yanıp sönmeme arasında geçiş yapılması
Yansıtılan Görüntünün En Boy Oranının Değiştirilmesi
Yansıtılan görüntü için en boy oranları arasında geçiş yapmak için [ASPECT] tuşuna basın.
Kullanılabilir ayarlar aşağıda gösterildiği gibi projektör modelinize bağlıdır. Her ayarın anlamına ilişkin ayrıntılar için, bkz. “Ekran Ayarları Ana Menüsü” altında “En Boy Oranı” (sayfa 36).
XJ-A241/XJ-A246/XJ-A251/XJ-A256
[ASPECT] tuşuna basıldığında, aşağıda gösterildiği gibi geçerli giriş kaynağına göre ayarlarda sırayla geçiş yapılır.
XJ-A141/XJ-A146
[ASPECT] tuşuna basıldığında, aşağıda gösterildiği gibi geçerli giriş kaynağına göre ayarlar arasında geçiş yapılır.
Not
zEn boy oranı ayarının yansıtılmış görüntüyü nasıl etkilediği hakkında daha fazla bilgi için, bkz.
bölüm “En Boy Oranı Ayarı ve Projeksiyon Görüntüsü” (sayfa 51).
zEn boy oranı ayarını kurulum menüsünü kullanarak da değiştirebilirsiniz. Ayrıntılar için, bkz.
“Ekran Ayarları Ana Menüsü” altındaki “En Boy Oranı” (sayfa 36).
Önemli!
Ticari amaçlar veya kamusal sunum için [ASPECT] tuşunu kullanarak bir görüntünün boyutunu büyütmenin ya da küçültmenin orijinal materyalin telif hakkı sahibinin kanunlarla korunan telif hakkını ihlal edebileceğine dikkat edin.
Giriş Kaynağı [ASPECT] tuşuna basılması halinde şu ayarlarda sırayla geçiş yapılır:
Video, Komponent, HDMI (DTV) Normal J 16:9 J 4:3 J Harf Kutusu
RGB, HDMI (PC) Normal J Tam J 4:3 J Gerçek
Giriş Kaynağı [ASPECT] tuşuna basılması halinde şu ayarlar arasında geçiş yapılır:
Video, Komponent, HDMI (DTV) Normal 16:9
RGB, HDMI (PC) Normal Tam
20
Projektör hoparlöründen veya AV terminalinden gelen ses seviyesini ayarlamak için uzaktan kumanda tuşlarını kullanabilirsiniz.
Ses seviyesini ayarlamak için 1. [VOLUME] tuşuna basın.
z[Ses seviyesi] ekranı yansıtılan görüntü üzerinde belirecektir.
2. Ses seviyesini yükseltmek için [X] tuşuna, ses seviyesini düşürmek için [W]
tuşuna basın.
3. Ayarı istediğiniz şekilde yaptıktan sonra [ESC] tuşuna basın.
z[Ses seviyesi] ekranı kaybolacaktır.
Not
Ayrıca ses seviyesini ayarlamak için kurulum menüsünü de kullanabilirsiniz. Ayrıntılar için bkz.
bölüm “Ses Seviyesi Ayarı Ana Menüsü”, sayfa 35.
Sesi kapatmak için 1. [VOLUME] tuşuna basın.
2. [ENTER] tuşuna basın.
zHoparlörden gelen sesi kapatır.
3. Sesi eski haline getirmek için, tekrar [VOLUME] tuşuna basın.
Ses Seviyesinin Ayarlanması
B
Sunum zamanlayıcısı kalan sunum süresi miktarını gösterir. Sunum sürelerini yansıtılan görüntü üzerinde görüntülenecek şekilde yapılandırabilirsiniz.
Zamanlayıcı görüntü konumunu ve geri sayım süresi ayarlarını belirtmek içindir
1. [TIMER] tuşuna basın.
zBu, yansıtılan görüntüde zamanlayıcının görünmesine neden olur. Başlangıç varsayılan görüntü konumu görüntünün sağ alt köşesidir.
2. Zamanlayıcı görüntülenirken, [TIMER] tuşuna tekrar basın.
zBu, zamanlayıcının kaybolmasına ve zamanlayıcı işlevi menüsünün görünmesine neden olur.
3. “Konum”nu seçmek için [T] tuşunu kullanın.
4. İstediğiniz görüntü konumu ayarını değiştirmek için [W] ve [X] tuşlarını kullanın.
zKullanılabilir ayarlar Sağ Alt, Sağ Üst, Sol Üst ve Sol Alt’tır. Başlangıçtaki varsayılan konum Sağ Alt’tır.
5. “Başlatma Zamanı”nı seçmek için [T] tuşunu kullanın.
6. İstediğiniz geri sayım başlangıç zamanı ayarını değiştirmek için [W] ve [X]
Sunum Zamanlayıcısı
Zamanlayıcı
22
Bir geri sayım zamanlayıcı işlemi başlatmak için
1. Zamanlayıcı işlevi menüsünü görüntülemek için [TIMER] tuşuna basın.
zZamanlayıcı görüntüleme konumunu ve başlangıç zamanı ayarlarını yapılandırmak için gerekirse “Zamanlayıcı görüntü konumunu ve geri sayım süresi ayarlarını belirtmek içindir”
(sayfa 21) altındaki prosedürü kullanın.
2. “Zamanlayıcıyı Başlat”nı seçmek için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.
zBu, zamanlayıcı işlev menüsünü kapatacak ve geri sayımı başlatacaktır.
zZamanlayıcı bu kez gösterilecektir. Zamanlayıcı işlevi menüsü “Sürekli Gösterim” öğesi “Kapat”
konumundaysa, zamanlayıcı yaklaşık beş saniye sonra kaybolacaktır. “Açık” ise, zamanlayıcı gösterilecektir. Kaybolduktan sonra zamanlayıcıyı yeniden görüntülemek için, [TIMER]’a basın.
zGeri sayım 00:00’a eriştikten sonra, ileri sayım işlemi başlatacaktır (–00:01’den –60:00’a).
Zamanlayıcı görüntüsünün sayıları ileri sayma işlemi sırasında kırmızıdır.
Not
zZamanlayıcı gösterilmezse, geri sayım süresi 3, 2, 1 ve 0 dakikaya ulaştığında otomatik olarak yaklaşık beş saniye süreyle belirecektir. Zamanlayıcı işlevi menüsü “Sürekli Gösterim” öğesi
“Kapat” konumundaysa, zamanlayıcı yaklaşık beş saniye sonra kaybolacaktır. “Açık” ise, zamanlayıcı gösterilecektir.
zZamanlayıcı geri sayım işlemi sürerken projektörü kapatma, Seçenek Ayarları 2 ana menüsünde “Vars. Ayarları Geri Yükle” (sayfa 32) işlemini gerçekleştirme veya “Menü Varsayılan Ayarlarını Geri Yükle” (sayfa 41) işlemini gerçekleştirme geri sayımı durdurur ve geri sayım başlangıç zamanını “Başlatma Zamanı” ayarına döndürür. Diğer projektör işlemlerinin zamanlayıcı üzerinde bir etkisi yoktur.
Zamanlayıcı geri sayımını duraklatmak için
1. Bir zamanlayıcı geri sayımı yürütülürken, zamanlayıcı işlev menüsünü görüntülemek için [TIMER] tuşuna basın.
2. “Zamanlayıcıyı Duraklat”ın seçili olduğundan emin olun ve sonra [ENTER]
tuşuna basın.
zBu, geri sayımı duraklatacak ve zamanlayıcı işlev menüsünün kaybolmasına neden olacaktır.
Duraklatılan bir zamanlayıcı geri sayımını yeniden başlatmak için
1. Zamanlayıcı geri sayımı duraklatıldığında, zamanlayıcı işlev menüsünü görüntülemek için [TIMER] tuşuna basın.
2. “Zamanlayıcıyı Yeniden Başlat”ın seçili olduğundan emin olun ve sonra [ENTER]
tuşuna basın.
zBu, geri sayımı yeniden başlatacak ve zamanlayıcı işlev menüsünün kaybolmasına neden olacaktır.
Zamanlayıcıyı başlangıç zamanına sıfırlamak için
1. Zamanlayıcı işlevi menüsünü görüntülemek için [TIMER] tuşuna basın.
2. “Zamanlayıcı Sıfırla” özelliğini seçmek için [T] tuşunu seçin ve sonra [ENTER]
tuşuna basın.
zBu, zamanlayıcıyı “Başlatma Zamanı” ile belirtilen başlangıç zamanına döndürür ve zamanlayıcı işlev menüsünün kaybolmasına neden olur.
B
Aşağıdaki üç Ekonomik Mod ayarı, önceliğin düşük-güç, düşük-gürültü işlemi veya projeksiyon parlaklığına verilip verilmemesini belirlemek için bulunmaktadır.
Önemli!
zEko Modu ayarı olarak “Açık (Oto.)” seçildiğinde projektörün üzerindeki parlaklık sensörünün hiçbir şeyle kapalı olmadığından emin olun.
zBulunduğu alan ve kurulum koşulları parlaklık sensörüne etki eder, bu yüzden Eko Modu için
“Açık (Oto.)” seçildiğinde işlem bu faktörlere bağlıdır.
Ekonomik Modu seçmek için 1. [ECO] tuşuna basın.
zProjeksiyon ekranında “Eko Modu” penceresi görüntülenir.
2. İstediğiniz ayarı seçmek için [W] ve [X] tuşlarını kullanın.
zBurada “Açık (Manuel)” seçerseniz 3. adıma gidin. Başka bir ayar seçerseniz 4. adıma gidin.
3. “Eko Seviye”yi (düşük güç, sessiz işlem ve yansıtma parlaklığı arasındaki denge) ayarlamak için aşağıdaki adımları izleyin.
4. Pencereyi gizlemek için [ESC] tuşuna basın.
Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü)
Açık (Oto.) : Projektör üzerindeki parlaklık sensörü çevredeki ışığı algılar ve projeksiyon parlaklığı ve rengini otomatik olarak gereken şekilde ayarlar. Daha karanlık ortamlar için parlaklık seviyesi düşer; bu durum işlem ses seviyesini düşürür ve güç tasarrufu sağlar.
Açık (Manuel) : Düşük güç, sessiz işlem ve projeksiyon parlaklığı ihtiyaçlarını desteklemek için manuel ayarlamaya olanak verir.
Kapat : Projeksiyon parlaklığına temel öncelik verir.
1
Vurgulamayı Eko Seviyeye taşımak için [T] tuşunu kullanın.2
Eko Seviyeyi istediğiniz ayara getirmek için [W] ve [X] tuşlarını kullanın.Daha az işaretleri, projeksiyon parlaklığına yüksek öncelik verir. Sayısı daha fazla ise, düşük-güç ve sessiz işleme yüksek öncelik verir.
24
Not
zEko Modu ayarı için “Kapat” seçildiğinde, parlaklık veya renge vurgu verilip verilmemesini de belirtebilirsiniz. Ayrıntılar için, bkz. “Görüntü Ayarı 1 Ana Menüsü” altındaki “Eko Kapatma Modu” (sayfa 34).
z(USB bağlantı noktası model kullanıcıları için)
Giriş kaynağı USB bağlantı noktasına veya kablosuz adaptörle bağlı harici bir cihaz olduğunda, Eko Modu seçmek için kurulum menüsünü (sayfa 25) kullanın.
[FUNC] tuşuna basılması halinde aşağıda gösterilen menü görüntülenir.
Bu menüyü aşağıda açıklanan işlemleri gerçekleştirmek için kullanabilirsiniz.
zGörüntü parlaklığını ayarlayın
“Parlaklık” vurgulayın ve [ENTER] tuşuna basın.
zEkonomik Modu açın veya kapatın
“Eko Modu” vurgulayın ve [ENTER] tuşuna basın.
zYansıtılan görüntünün en boy oranını seçin
“En Boy Oranı” vurgulayın ve [ENTER] tuşuna basın.
Not
(USB bağlantı noktası model kullanıcıları için)
Giriş kaynağı USB bağlantı noktasına veya kablosuz adaptör üzerinden bağlı harici bir cihaz olduğunda, bağlı cihazı kumanda etmek için [FUNC], [O], [
f
] ve [Z
] tuşlarını kullanın. Ayrıntılar için birlikte gelen CD-ROM’daki “USB İşlev Kılavuzu”na ve “Kablosuz İşlev Kılavuzu”na bakınız.[FUNC] Tuşunun Kullanılması
J [BRIGHT] tuşuna (O tuşu) basılarak gerçekleştirilen 15. sayfada açıklanan işlem gerçekleştirilir.
J [ECO] tuşuna (
f
tuşu) basılarak gerçekleştirilen 23. sayfada açıklanan işlem gerçekleştirilir.J [ASPECT] tuşuna (
Z
tuşu) basılarak gerçekleştirilen 19. sayfada açıklanan işlem gerçekleştirilir.Gelişmiş Projektör Ayarlarının Yapılandırılması
Projektörde gelişmiş ayarları yapılandırmak için kullanabileceğiniz bir kurulum menüsü bulunmaktadır.
Kurulum Menüsünün Görüntülenmesi
[MENU] tuşuna basılması halinde projeksiyon ekranının merkezinde aşağıda gösterilen menü görüntülenir.
Kurulum menüsünden çıkmak için
[MENU] tuşuna basın.
Kurulum Menüsü Ayarlarının Yapılandırılması
1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.
2. İstediğiniz ana menü öğesini vurgulamasıyla seçmek için [T] ve [S] tuşlarını kullanın.
3. [ENTER] tuşuna basın.
Temel Kurulum Menü İşlemleri
Ana menü
[MENU] tuşuna basıldığında ana menü görüntülenir.
Seçili menü öğesi vurgulanan öğedir.
Alt menü
Alt menü her ana menü öğesinin altındaki ayarı ve bunun geçerli ayarını gösterir.
Kılavuz metin
Kılavuz metin gerçekleştirdiğiniz işlem için
kullanılabilecek ana tuş işlemlerinin kısa bir açıklamasını verir.
26
Temel Kurulum Menüsü Örneği
Aşağıdaki prosedür şu üç ayarın nasıl yapılandırılması gerektiğini gösterir:
zGörüntü Ayarı 1 J Karşıtlık zGörüntü Ayarı 1 J Renk Modu zGiriş Ayarları J Sinyal Adı Göstergesi
Not
zDeğiştirebileceğiniz kurulum menüsü öğeleri, görüntü sinyalinin projektöre giriş yapılıp yapılmadığına ve mevcut seçili giriş kaynağına bağlıdır. Giriş kaynağından bir görüntünün yansıtılmasını başlattıktan sonra aşağıdaki prosedürü gerçekleştirin.
zBu örnek sadece temel aşamaları kapsamaktadır. Daha fazla bilgi için, bkz. “Kurulum Menüsü İçeriği”, sayfa 33.
“Görüntü Ayarı 1 J Karşıtlık” ayarını yapılandırmak için
1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.
2. “Görüntü Ayarı 1” öncelikli olarak ana menüden seçilir, bu nedenle sadece [ENTER] tuşuna basmanız yeterli olacaktır.
3. “Karşıtlık” seçeneğini seçmek için [T] tuşunu kullanın .
4. Karşıtlığı ayarlamak için [W] (açık) ve [X] (koyu) tuşlarını kullanın.
“Görüntü Ayarı 1 J Renk Modu” ayarını yapılandırmak için
5. “Renk Modu” seçeneğini seçmek için [T] tuşunu kullanın.
6. [ENTER] tuşuna basın.
zRenk modu menüsü görüntülenecektir.
7. İstediğiniz renk modunu seçmek için [T] ve [S] tuşlarını kullanın ve ardından [ENTER] tuşuna basın.
8. İstediğiniz renk modunu seçtikten sonra [ESC] tuşuna basın.
“Giriş Ayarları J Sinyal Adı Göstergesi” ayarını yapılandırmak için
9. [ESC] tuşuna basın.
10. “Giriş Ayarları” seçeneğini seçmek için [T] tuşunu kullanın.
11. [ENTER] tuşuna basın.
12. “Sinyal Adı Göstergesi”ni seçmek için [T] tuşunu kullanın.
13. “Açık” veya “Kapat” seçeneğini seçmek için [W] ve [X] tuşlarını kullanın.
14. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.
Doğrudan Güç Açma
Projektörü bir güç kaynağına takar takmaz otomatik olarak çalışacak şekilde yapılandırabilirsiniz. Bu
“Doğrudan Güç Açma” özelliği sayesinde, [P] (Güç) tuşuna basmanıza gerek kalmaz. Doğrudan Güç Açma özelliğini etkinleştirmek için kurulum menüsünü görüntüleyin ve “Doğrudan Güç Açma” ayarını
“Açık” konuma getirin.
Önemli!
Doğrudan Güç Açma özelliğini etkinleştirdiğinizde, projektör kapalı durumdayken elektrik prizine takılı bırakmayın. Aksi takdirde, elektrik kesintisi, şalter atması vb. nedeniyle kesilen gücün geri gelmesi halinde projektörün (ve ışık kaynağı ünitesinin) otomatik olarak açılma ihtimali vardır.
Not
28
Parola özelliği, yetkisiz kişilerin projektörü kullanmasını önlemenizi sağlar. Projektörü her açtığınızda parola gerekip gerekmediğini belirleyebilir ve gerektiğinde parolayı belirleyebilir ve değiştirebilirsiniz.
Açılış parolası ayarlarını yapılandırmak için kurulum menüsü “Seçenek Ayarları 1 J Güç Açma Parolası” ayarını kullanın.
Parola Girilmesi
Projektörünüzün parolası tam olarak harflerden oluşan bir “kelime” değil de uzaktan kumanda tuş girdilerinden meydana gelir. Aşağıda, başlangıç fabrika varsayılan parolasını temsil eden 8-tuş sırası verilmiştir.
Parola Özelliğinin Kullanılması
Parola özelliğini kullandığınızda aşağıdaki önlemleri dikkate alın.
zParola özelliği projektörü yetkisiz kullanımına karşı korur. Bu korumanın hırsızlık önleyici bir tedbir olmadığına dikkat edin.
zParola özelliğini açtıktan sonra projektörü ilk defa kullandığınızda başlangıç fabrika varsayılan parolasını girmeniz gerekecektir. Parola özelliğini açtıktan sonra en kısa zamanda başlangıç fabrika varsayılan parolasını yeni bir parolayla değiştirin.
zParola işlemlerinin her zaman uzaktan kumanda kullanılarak gerçekleştirildiğini dikkate alarak, uzaktan kumandayı kaybetmemeye veya ulaşamayacağınız yerlere koymamaya özen gösterin.
zAyrıca uzaktan kumanda pillerinin bitmesi durumunda parolayı giremeyeceğinize de dikkat edin.
Uzaktan kumanda pillerini zayıflamaya başladıktan sonra en kısa zamanda değiştirin.
Parolanızı unutursanız...
Bazı nedenlerden dolayı parolanızı unutmanız halinde projektörü kullanamazsınız. Parolanızı unutursanız, parolanızı yeniletmek için aşağıdaki iki öğeyi CASIO bayinize götürmeniz gerekecektir.
Parola yeniletme işleminin ücrete tabi olduğunu unutmayın.
Yukarıda listelenen iki öğeyi getirmediğiniz takdirde CASIO bayinizin projektörünüzün parolasını yenileyemeyeceğini unutmayın.
Ayrıca, projektörün garanti belgesini güvenli bir yerde saklayın.
Önemli!
Yukarıda açıklanan prosedürü kullanarak parolanızı yenilettiğinizde, Işık Zamanı dışında projektörünüzün tüm ayarları başlangıç fabrika varsayılan haline geri gelecektir.
Projektörün Parola Koruması
[INPUT] [AUTO] [BLANK] [FREEZE] [S] [T] [W] [X]
1. Kişisel kimlik (ehliyetinizin orijinali veya kopyası, işyeri kimliği vb.) 2. Projektör ünitesi
Parolanızın yazılı bir kaydını saklayın!
Parolasını unutmanız halinde projektörü kullanamazsınız. Parolanın kaydını gerektiğinde bakabilmek için yazılı olarak veya farklı şekillerde saklamanız tavsiye edilir.
Parolayı değiştirmek için
1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.
2. “Seçenek Ayarları 1” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.
3. “Güç Açma Parolası” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.
zGeçerli parolanızı girmeniz için bir iletişim kutusu görüntülenecektir.
4. Geçerli parolayı girin.
zProjektör hala fabrika varsayılan parolası tarafından korunuyorsa, parola girmek için aşağıda gösterilen tuş işlemi gerçekleştirin.
5. Geçerli parolayı girdikten sonra [ENTER] tuşuna basın.
zGüç Açma Parolası ayar ekranı görüntülenecektir.
6. “Parola Değiştir” özelliğini seçmek için [T] tuşlarını seçin ve [ENTER] tuşuna basın.
zYeni parolanızı girmeniz için bir iletişim kutusu görüntülenecektir.
7. En fazla sekiz tuş sırası uzunluğunda bir parola girin.
zAşağıdaki tuşlardan herhangi birini parola anahtarı sıranızda kullanabilirsiniz.
[INPUT], [AUTO], [BLANK], [FREEZE], [VOLUME], [COLOR MODE], [D-ZOOM +], [D-ZOOM –], [KEYSTONE +], [KEYSTONE –], [MENU], [POINTER], [O], [f], [Z], [S], [T], [W], [X], [FUNC]
8. Yeni parolayı girdikten sonra [ENTER] tuşuna basın.
[INPUT] [AUTO] [BLANK] [FREEZE] [S] [T] [W] [X]
30
Parola korumasının açılması ve kapatılması
1. “Parolayı değiştirmek için” bölümünün (sayfa 29) altındaki prosedürün 1 ila 5’inci aşamalarını gerçekleştirerek Güç Açma Parolası ayar ekranını görüntüleyin.
zGüç Açma Parolası ayar ekranında “Güç Açma Parolası” seçeneğinin seçili olduğundan emin olun.
2. “Açık” veya “Kapat” seçeneğini seçmek için [W] ve [X] tuşlarını kullanın.
zParola gücünü “Kapat”tan “Açık” hale getirmek aşağıda gösterilen onay iletişim kutusunun görüntülenmesine neden olur.
Parola koruma gücünü açmak istediğinizi doğrulamak için [ENTER] tuşuna basın veya hiçbir şey yapmadan iletişim kutusunu kapatmak için [ESC] tuşuna basın.
3. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.
Projektör Açılırken Parola Girilmesi
Parola koruması açıkken projektörü de açtığınızda projeksiyon ekranında parola giriş iletişim kutusu görüntülenecektir. Doğru parolayı girdiğinizde ve [ENTER] tuşuna bastığınızda tüm projektör işlemlerine erişebilirsiniz.
Not
Parola giriş iletişim kutusu projeksiyon ekranındayken projeksiyon boyutu ayarlama işlemini ([ZOOM +] / [ZOOM –] tuşları), odak işlemini ([FOCUS S] / [FOCUS T] tuşları) ve güç kapatma işlemini ([P] (Güç) tuşları) gerçekleştirebilirsiniz.
Bir ana menüdeki veya kurulum menüsündeki ayarların tümünü başlangıç fabrika varsayılanlarına geri yüklemek için bu bölümdeki prosedürleri kullanabilirsiniz.
Bir ana menüdeki tüm ayarların başlangıç fabrika varsayılanlarına geri yüklenmesi
1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.
2. Başlangıç fabrika varsayılanlarına geri yüklemek istediğiniz ana menü ayarlarını seçmek için [T] ve [S] tuşlarını kullanın.
zGörüntü Ayarı 1, Görüntü Ayarı 2, Ses Seviyesi Ayarı, Ekran Ayarları, Giriş Ayarları, Seçenek Ayarları 1 veya Seçenek Ayarları 2’yi seçebilirsiniz.
3. [ENTER] tuşuna basın.
4. “Menü Varsayılan Ayarlarını Geri Yükle” seçeneğini seçmek için [T] tuşunu kullanın.
5. [ENTER] tuşuna basın.
zAşağıda gösterildiği gibi bir onay ekranı görüntülenecektir.
6. “Evet” seçeneğini seçmek için [S] tuşunu kullanın.
7. Ana menüdeki ayarları başlangıç varsayılanlarına geri yüklemek için [ENTER]
tuşuna basın.
zAyar yapmadan çıkmak için [ENTER] tuşunun yerine [ESC] tuşuna basın.
8. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.
Projektör Ayarlarının Başlangıç Fabrika
Varsayılanlarına Geri Yüklenmesi
32
Kurulum menüsündeki tüm ayarların başlangıç fabrika varsayılanlarına geri yüklenmesi
1. Kurulum menüsünü görüntülemek için [MENU] düğmesine basın.
2. “Vars. Ayarları Geri Yükle” özelliğini seçmek için [T] tuşunu kullanın ve ardından [ENTER] tuşuna basın.
3. “Vars. Ayarları Geri Yükle” alt menü seçimi onaylandıktan sonra [ENTER] tuşuna basın.
zTüm ayarları geri yüklemek isteyip istemediğinizi soran bir onay mesajı görüntülenecektir.
4. “Evet” seçeneğini seçmek için [S] tuşunu kullanın.
5. Kurulum menüsündeki tüm ayarları başlangıç varsayılanlarına geri yüklemek için [ENTER] tuşuna basın.
zDil, Işık Zamanı, Ünite İşlem Zamanı ve parola ayarları dışındaki tüm ayarlar başlangıç fabrika varsayılanlarına geri yüklenecektir.
zAyar yapmadan çıkmak için [ENTER] tuşunun yerine [ESC] tuşuna basın.
6. Ardından kurulum menüsünden çıkmak için [MENU] tuşuna basın.
Bu bölümde kurulum menüsünde bulunan tüm öğelerin ayrıntılı açıklamalarını sunan tablolar bulunmaktadır. Aşağıda, tabloların sütunlarında bulunan bilgi tipleri açıklanmıştır.
Görüntü Ayarı 1 Ana Menüsü Kurulum Menüsü İçeriği
Ayar Adı: Bu sütun ayar adlarını alt menüde göründükleri gibi gösterir.
Giriş: Bu sütun her ayarın desteklendiği giriş kaynağını gösterir.
Giriş kaynağı adları aşağıdaki gibi kısaltılmıştır:
R : RGB girişi
C : komponent video girişi V : video girişi
H : HDMI (PC) girişi D : HDMI (DTV) girişi
W : Kablosuz LAN girişi (sadece USB bağlantı noktası modellerinde) U : USB girişi (sadece USB bağlantı noktası modellerinde)
N harfi, ayarın giriş sinyali yokken yapılandırılabileceğini gösterir.
Ayar Birimi: Ayar birimi bir ayarın nasıl saklanacağını gösterir.
Bu sütundaki “Kaynağa Özgü” öğesi her giriş kaynağı için farklı ayarların saklanabileceğini gösterir.
Bu sütundaki “Tek” öğesi giriş kaynağı dikkate alınmadan tek bir ayarın saklanabileceğini ve uygulanabileceğini gösterir.
Açıklama: Bu sütun ayar öğesi ve söz konusu öğenin nasıl seçileceği hakkında ayrıntılar sunar.
Başlangıç varsayılan ayarı yıldız işaretiyle (*) gösterilir.
Ayar Adı Giriş Ayar Birimi Açıklama
Parlaklık R C V H D W U Kaynağa Özgü*1
Yansıtılan görüntünün parlaklığını ayarlamak için bu alt menüyü kullanın. Büyük bir değer daha parlak bir görüntünün ortaya çıkmasını sağlar.
Karşıtlık R C V H D W U Kaynağa Özgü*1
Yansıtılan görüntünün karşıtlığını ayarlamak için bu alt menüyü kullanın.
Büyük bir değer görüntüde daha güçlü bir karşıtlığın ortaya çıkmasını sağlar.
Netlik V Kaynağa
Özgü
Yansıtılan görüntüdeki ana hatların keskinliğini ayarlamak için bu alt menüyü kullanın. Küçük bir değer görüntünün daha yumuşak, büyük bir değer görüntünün daha keskin olmasını sağlar.
Doygunluk V Kaynağa
Özgü
Yansıtılan görüntünün renk doygunluğunu ayarlamak için bu alt menüyü kullanın. Büyük bir değer görüntüdeki renk doygunluğunu
34
Renk Modu R C V H D W U Kaynağa Özgü*1
Görüntü içerikleri ve projeksiyon koşullarına uygun olarak farklı çeşitteki renk modu ayarları arasından seçim yapabilirsiniz.
Standart:
Bu ayarı sunumunuzdaki renkleri vurgulamak istediğinizde kullanın.
Grafik:
Bu ayarı fotoğrafların ve grafiklerin doğal görünmesini istediğinizde kullanın.
Tiyatro:
Bu ayarı görüntülerinizdeki koyu yerleri ortaya çıkarmak istediğinizde kullanın.
Karatahta:
Bu ayarı bir karatahta üzerine projeksiyon işlemi yapıldığında kolay görünüm için kullanın.
Oyun:
Bu ayarı renk tonu ve parlaklığını canlandırmak için kullanın.
Renk Dengesi R C V H D W U Kaynağa Özgü*1
Bu alt menü yansıtılan görüntünün renk dengesini ayarlamanıza izin verir.
Ön Ayar:
Önceden ayarlanmış şu üç renk dengesi ayarı arasından seçim yapabilirsiniz: Sıcak, Normal*, Soğuk.
Renk:
Kırmızı, yeşil ve mavi renk yoğunluğunu –50 ila +50 aralığında ayarlayabilirsiniz. Renk yoğunluğu ayar değeri ile birlikte artar.
Renk ayarları sadece “Ön Ayar” ayarı olarak “Normal”
seçildiğinde ayrı ayrı ayarlanabilir.
Eko Kapatma Modu
R C V H D W U Tek “Seçenek Ayarları 1 J Eko Modu” için “Kapat” özelliği seçildiğinde, aşağıdaki projeksiyon görüntü modlarından herhangi birini seçebilirsiniz.
Parlak:
Parlaklığa öncelik verir.
Normal:
Parlaklığı hafifçe bastırır ve renk dengesine öncelik verir.
Menü Varsayılan Ayarlarını Geri Yükle
R C V H D W U Kaynağa Özgü*1
Görüntü Ayarı 1 ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.
zGiriş sinyali yokken menü varsayılanları geri yüklendiğinde seçili giriş kaynağı varsayılan ayarları geri yüklenecektir.
*1 Aynı ayar değeri hem kablosuz LAN girişi (W) hem de USB girişi (U) için kaydedilir.
Ayar Adı Giriş Ayar Birimi Açıklama
B
Görüntü Ayarı 2 Ana Menüsü
“Sinyale Özgü” Ayar Birimi Hakkında
Yukarıdaki tabloda bulunan “Ayar Birimi” başlığı altındaki “Sinyale Özgü” özelliğine sahip öğeler için ayar, belirli bir giriş kaynağı için değil de ayar gerçekleştirildiğinde girilen belirli sinyal tipleri (XGA/60 Hz, SXGA/60 Hz vb.) için kaydedilir.
Ses Seviyesi Ayarı Ana Menüsü
Ayar Adı Giriş Ayar Birimi Açıklama
Dikey Konum R C V Sinyale Özgü
Projeksiyon alanındaki giriş kaynağı görüntüsünün dikey konumunu ayarlamak için bu alt menüyü kullanın.
Yatay Konum R C V Sinyale Özgü
Projeksiyon alanındaki giriş kaynağı görüntüsünün yatay konumunu ayarlamak için bu alt menüyü kullanın.
Frekans R Sinyale
Özgü
RGB giriş kaynağı olarak seçili iken yansıtılan görüntüde dikey şeritler belirmesi frekans ayarının doğru olmadığı anlamına gelir.
Bu durumun meydana gelmesi halinde, frekansı manuel olarak ayarlamak için bu ayarı kullanın.
Önemli!
Herhangi bir nedenden dolayı manuel frekans ayarlarınız bilgisayardan gelen görüntü girdisinin projeksiyonda yok olmasına neden oluyorsa, görüntünün ortaya çıkmasını sağlayacak otomatik ayar işlemini gerçekleştirmek için [AUTO] tuşuna basın.
Faz R Sinyale
Özgü
RGB giriş kaynağı olarak seçili iken yansıtılan görüntüde titreme olması faz ayarının doğru olmadığı anlamına gelir. Bu durumun meydana gelmesi halinde, fazı manuel olarak ayarlamak için bu ayarı kullanın.
Menü Varsayılan Ayarlarını Geri Yükle
R C V Kaynağa
Özgü
Görüntü Ayarı 2 ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.
zMenü varsayılanlarının geri yüklenmesi sadece geçerli sinyal tipini (XGA/60 Hz, SXGA/60 Hz, vb.) varsayılan ayarlara geri yükleyecektir.
Ayar Adı Giriş Ayar Birimi Açıklama
Ses seviyesi R C V H D W U N Kaynağa Özgü*1
Projektör hoparlörünün veya AV terminalinin ses seviyesini ayarlamak için bu alt menüyü kullanın.
zGiriş sinyali olmadığında bu ayarın değiştirilmesi seçili sinyal
36
Ekran Ayarları Ana Menüsü
Ayar Adı Giriş Ayar Birimi Açıklama
Yastık Düzeltmesi
R C V H D W U N Tek Yansıtılan görüntünün dikey yastık düzeltmesini yapmak için bu alt menüyü kullanın.
En Boy Oranı R C V H D Kaynağa Özgü
Yansıtılan görüntü için en boy oranı ayarı seçmek için bu alt menüyü kullanın.
Giriş Kaynağı: RGB ya da HDMI (PC)
Normal*:
Giriş sinyali en boy oranını koruyarak projektörün mümkün olan maksimum boyutunu yansıtır.
Tam:
Giriş sinyalini büyüterek veya küçülterek projektörün mümkün olan maksimum boyutunu yansıtır.
4:3 (yalnızca XJ-A241/XJ-A246/XJ-A251/XJ-A256):
Giriş sinyalinin en boy oranına bakılmaksızın, koruma için görüntü her zaman 4:3 en boy oranına yeniden boyutlandırılır.
Gerçek (yalnızca XJ-A241/XJ-A246/XJ-A251/XJ-A256):
Giriş sinyalini projektörün projeksiyon ekranının merkezinde gerçek boyutunda yansıtır (1 giriş kaynağı noktası bir projektör çıkış piksel noktasına eşittir). Giriş sinyali çözünürlüğü projektörün çıkış çözünürlüğünü aşarsa fazlalıklar kesilir.
Giriş Kaynağı: Video, Komponent veya HDMI (DTV)
Normal*:
Giriş sinyali en boy oranını koruyarak projektörün mümkün olan maksimum boyutunu yansıtır.
16:9 :
Bu ayar sinema perdesi, yüksek çözünürlüklü TV, vb. ile aynı oran olan 16:9 değerinde bir en boy oranı belirler. Giriş sinyali 4:3 değerinde bir görüntüye sıkıştırılmış 16:9 değerindeki bir görüntü iken bu ayarın kullanılması, görüntünün normal 16:9 en boy oranında görüntülenmesine neden olur.
4:3 (yalnızca XJ-A241/XJ-A246/XJ-A251/XJ-A256):
Giriş sinyalinin en boy oranına bakılmaksızın, koruma için görüntü her zaman 4:3 en boy oranına yeniden boyutlandırılır.
Harf Kutusu (yalnızca XJ-A241/XJ-A246/XJ-A251/XJ-A256):
Bu, giriş sinyalinin en boy oranını koruyarak görüntüyü yatay olarak 1280 noktaya yeniden boyutlandırır ve görüntünün merkezinin 800 dikey noktasını yansıtır.
Not
zYansıtma esnasında SVGA’dan daha az çözünürlüğe sahip bir RGB sinyali için en boy oranı ayarı olarak
“Gerçek” seçilirse, görüntü SVGA olarak büyütülür ve yansıtılır.
zFarklı en boy oranı ayarları için projeksiyon ekranı görüntüleme şartları hakkında daha fazla bilgi için, bkz.
“En Boy Oranı Ayarı ve Projeksiyon Görüntüsü” bölümü (sayfa 51).
Önemli!
Ticari amaçlar veya kamusal sunum için bir görüntünün boyutunu büyütmenin ya da küçültmenin orijinal materyalin telif hakkı sahibinin kanunlarla korunan telif hakkını ihlal edebileceğine dikkat edin.
B
Projeksiyon Modu
R C V H D W U N Tek Projeksiyonun ekranın önünden veya arkasından yansıtılmasını belirlemek için bu alt menüyü kullanın.
Ön*:
Ekranın önünden yansıtmak için bu seçeneği kullanın.
Arka:
Ekranın arkasından yansıtmak için bu seçeneği kullanın. Bu ayar önden yansıtılan görüntüyü yatay olarak döndürür.
Tavana Montaj R C V H D W U N Tek Projektörü baş aşağı konumlandırılmış şekilde kullanmak için bu alt menüyü kullanın.
Açık:
Yansıtılan görüntüyü yatay ve dikey olarak döndürür.
Kapat*:
Normal bir görüntü yansıtır.
Açılış Ekranı R C V H D W U N Tek Projektör açıldığında başlangıç ekranının görüntülenip görüntülenmeyeceğini belirlemek için bu alt menüyü kullanın.
Logo:
Başlangıçta projektörün yerleşik logo ekranını yansıtmak için bu seçeneği seçin.
Hiçbiri*:
Bir başlangıç ekranı istemediğinizde bu seçeneği seçin.
Sinyal Yok Ekranı
R C V H D W U N Tek Projektöre gelen herhangi bir giriş sinyali olmadığında ekranda neyin görüntüleneceğini belirlemek için bu alt menüyü kullanın.
Mavi*:
Mavi ekran yansıtmak için bu seçeneği seçin.
Siyah:
Siyah ekran yansıtmak için bu seçeneği seçin.
Logo:
Projektörün entegre logo ekranını yansıtmak için bu seçeneği seçin.
Boş Ekran R C V H D W U N Tek [BLANK] tuşuna basıldığında neyin görüntüleneceğini belirlemek için bu alt menüyü kullanın.
Mavi:
Mavi ekran yansıtmak için bu seçeneği seçin.
Siyah*:
Siyah ekran yansıtmak için bu seçeneği seçin.
Logo:
Projektörün entegre logo ekranını yansıtmak için bu seçeneği seçin.
Menü Varsayılan Ayarlarını Geri Yükle
R C V H D W U N Kaynağa Özgü
Ekran Ayarları ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.
zGiriş sinyali yokken menü varsayılanları geri yüklendiğinde seçili giriş kaynağı varsayılan ayarları geri yüklenecektir.
Ayar Adı Giriş Ayar Birimi Açıklama
38
Giriş Ayarları Ana Menüsü
Ayar Adı Giriş Ayar Birimi Açıklama
BİLGİSAYAR Terminali
R C N Tek Projektörün BİLGİSAYAR terminalinden giriş yapılan sinyal tipini manuel olarak belirtmek için bu alt menüyü kullanın.
Otomatik*:
BİLGİSAYAR terminalinden giriş yapılan sinyali otomatik olarak algılar ve uygun giriş protokolünü yapılandırır.
RGB:
BİLGİSAYAR terminaline bir bilgisayar bağlandığında bu seçeneği seçin. Bilgisayar bağlama hakkında ayrıntılar için, bkz.
“Bilgisayarın Analog RGB Çıkışını Projektöre Bağlama”
(sayfa 11).
Komponent:
Projektörün BİLGİSAYAR terminali, piyasada mevcut komponent video kablolu video cihazını, komponent video çıkış terminaline bağlı olduğunda bu ayarı seçin. Bağlantı hakkında daha fazla bilgi için, bkz. “Video Cihazına Bağlama” (sayfa 13).
Video Sinyali V N Tek Projektörün AV terminalinden giriş yapılan sinyal tipini manuel olarak belirtmek için bu alt menüyü kullanın.
Otomatik*:
AV terminaline bağlı olan video cihazından gelen giriş sinyali ile uyumlu olarak projektöre video sinyali sistemini değiştirtmek için bu ayarı seçin.
NTSC / NTSC4.43 / PAL / PAL-M / PAL-N / PAL60 / SECAM:
Her ayar kullanılabilir video sistemini seçer. AV terminali için yalnızca belirli bir video sinyali belirlemek istediğinizde bu ayarları kullanın.
Sinyal Adı Göstergesi
R C V H D W U N Tek Yansıtılan görüntüde seçilip sinyal kaynağının adının görüntülenip görüntülenmemesini belirlemek için bu alt menüyü kullanın.
Açık*:
Yansıtılan görüntüde seçili sinyal kaynağının adını görüntülemek için bu seçeneği seçin.
Kapat:
Sinyal kaynağı adının görüntülenmesini kapatmak için bu seçeneği seçin.
Menü Varsayılan Ayarlarını Geri Yükle
R C V H D W U N Kaynağa Özgü
Giriş Ayarları ana menüsündeki tüm alt menü öğelerini başlangıç varsayılan ayarlarına geri yüklemek için bu alt menüyü kullanın.
zGiriş sinyali yokken menü varsayılanları geri yüklendiğinde seçili giriş kaynağı varsayılan ayarları geri yüklenecektir.
z“Sinyal Adı Göstergesi” ayarının seçili giriş kaynağına bakılmaksızın her zaman başlangıç varsayılan ayarlarına geri döndürüldüğüne dikkat edin.
Seçenek Ayarları 1 Ana Menüsü
Ayar Adı Giriş Ayar Birimi Açıklama
Oto. Yastık Düzeltme
R C V H D W U N Tek Otomatik yastık düzeltmesini açmak veya kapatmak için bu alt menüyü kullanın.
Açık*:
Otomatik yastık düzeltmesini açmak için bu seçeneği kullanın.
Kapat:
Otomatik yastık düzeltmesini kapatmak için bu seçeneği kullanın.
Otomatik Ayar R N Kaynağa
Özgü
Projektörün RGB giriş sinyali tipini (çözünürlük, frekans) tespit etmesini ve buna göre projeksiyon görüntüsünü ayarlaması (otomatik ayar) için bu alt menüyü kullanın.
1*:
Otomatik ayarı açmak için bu seçeneği kullanın.
2:
1360 × 768 veya 1400 × 1050 sinyali doğru şekilde
yansıtılmıyorsa, otomatik ayarı açmak için bu seçeneği kullanın.
3:
1366 × 768 sinyali doğru şekilde yansıtılmıyorsa, otomatik ayarı açmak için bu seçeneği kullanın.
Kapat:
Otomatik ayarı kapatmak için bu seçeneği kullanın.
Eko Modu R C V H D W U N Tek Bkz. “Ekonomik Mod (Güç Tasarrufu, Düşük Gürültü)” (sayfa 23).
Otomatik Kapanma
R C V H D W U N Tek Otomatik Güç Kapatma, projektör otomatik olarak kapatılmadan önce projektör çalışma süresini ve giriş sinyali hareketsizlik süresini belirtmenize imkan tanır. Otomatik Güç Kapatma istediğinizde devre dışı bırakılabilir.
5 dak, 10 dak*, 15 dak, 20 dak, 30 dak:
Otomatik Güç kapatma tetiklenene kadar geçen süre.
Kapat:
Otomatik Güç Kapatma özelliğini devre dışı bırakır.
Güç Açma Parolası
R C V H D W U N Tek Projektörün işlem etkinleştirilmeden önce parola girişi gerektirecek şekilde yapılandırabilirsiniz. Ayrıntılar için bkz. bölüm “Projektörün Parola Koruması”, sayfa 28.
Doğrudan Güç Açma
R C V H D W U N Tek Doğrudan Güç Açma özelliğini açmak veya kapatmak için bu alt menüyü kullanın. Bkz. “Doğrudan Güç Açma”, sayfa 27.
Açık:
Doğrudan Güç Açma özelliğini açmak için bu seçeneği kullanın.
Kapat*:
Doğrudan Güç Açma özelliğini kapatmak için bu seçeneği kullanın.
