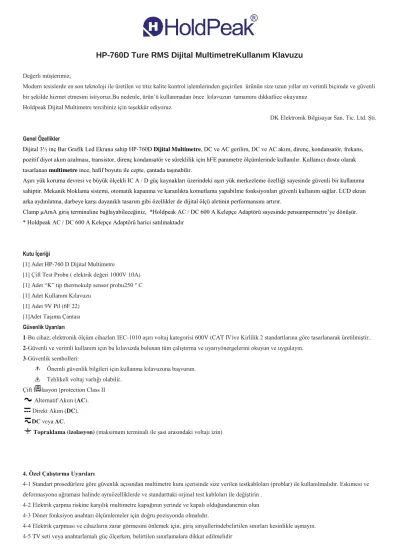

HP-760D Ture RMS Dijital MultimetreKullanım Klavuzu

(1)

HP-760D Ture RMS Dijital MultimetreKullanım Klavuzu

Değerli müşterimiz,

Modern tesislerde en son teknoloji ile üretilen ve titiz kalite kontrol işlemlerinden geçirilen ürünün size uzun yıllar en verimli biçimde ve güvenli bir şekilde hizmet etmesini istiyoruz.Bu nedenle, ürün‟ü kullanmadan önce kılavuzun tamamını dikkatlice okuyunuz

Holdpeak Dijital Multimetre tercihiniz için teşekkür ediyoruz.

DK Elektronik Bilgisayar San. Tic. Ltd. Şti.

Genel Özellikler

Dijital 3½ inç Bar Grafik Led Ekrana sahip HP-760D Dijital Multimetre, DC ve AC gerilim, DC ve AC akım, direnç, kondansatör, frekans, pozitif diyot akım azalması, transistor, direnç kondansatör ve süreklilik için hFE parametre ölçümlerinde kullanılır. Kullanıcı dostu olarak tasarlanan multimetre ince, hafif boyutu ile cepte, çantada taşınabilir.

Aşırı yük koruma devresi ve büyük ölçekli IC A / D güç kaynakları üzerindeki aşırı yük merkezleme özelliği sayesinde güvenli bir kullanıma sahiptir. Mekanik bloklama sistemi, otomatik kapanma ve karanlıkta komutlama yapabilme fonksiyonları güvenli kullanım sağlar. LCD ekran arka aydınlatma, darbeye karşı dayanıklı tasarım gibi özellikler de dijital ölçü aletinin performansını artırır.

Clamp μAmA giriş terminaline bağlayabileceğiniz, *Holdpeak AC / DC 600 A Kelepçe Adaptörü sayesinde pensampermetre‟ye dönüşür.

* Holdpeak AC / DC 600 A Kelepçe Adaptörü harici satılmaktadır

Kutu İçeriği

[1] Adet HP-760 D Dijital Multimetre

[1] Çift Test Probu ( elektrik değeri 1000V 10A) [1] Adet “K” tip thermokulp sensor probu250 ° C [1] Adet Kullanım Kılavuzu

[1] Adet 9V Pil (6F 22) [1]Adet Taşıma Çantası Güvenlik Uyarıları

1-Bu cihaz; elektronik ölçüm cihazları IEC-1010 aşırı voltaj kategorisi 600V (CAT Ⅳ)ve Kirlilik 2 standartlarına göre tasarlanarak üretilmiştir..

2-Güvenli ve verimli kullanım için bu kılavuzda bulunan tüm çalıştırma ve uyarıyönergelerini okuyun ve uygulayın.

3-Güvenlik sembolleri:

Önemli güvenlik bilgileri için kullanma kılavuzuna başvurun.

Tehlikeli voltaj varlığı olabilir.

Çift İzolasyon (protection Class II Alternatif Akım (AC).

Direkt Akım (DC).

DC veya AC.

Topraklama (izolasyon) (maksimum terminali ile şasi arasındaki voltajı izin)

4. Özel Çalıştırma Uyarıları

4-1 Standart prosedürlere göre güvenlik açısından multimetre kutu içerisinde size verilen testkabloları (problar) ile kullanılmalıdır. Eskimesi ve deformasyona uğraması halinde aynıözelliklerde ve standarttaki orjinal test kabloları ile değiştirin .

4-2 Elektrik çarpma riskine karşılık multimetre kapağının yerinde ve kapalı olduğundanemin olun 4-3 Döner fonksiyon anahtarı ölçümlemeler için doğru pozisyonda olmalıdır.

4-4 Elektrik çarpması ve cihazların zarar görmesini önlemek için, giriş sinyallerindebelirtilen sınırları kesinlikle aşmayın.

4-5 TV seti veya anahtarlamalı güç ölçerken, belirtilen sınırlamalara dikkat edilmelidir

(2)

4-6 Döner fonksiyon anahtar değer ölçümü sırasında kesinlikle rastgeledeğiştirilmemelidir.

4-7 DC 60V & AC 30V.yüksek ölçümlerde elektrik şok larına karşı dikkatli olun önlem alın 4-8 Koruma sigortası sadece aynı tip ve değerlerdeki sigorta ile değiştirilmesi gerekir.

4-9 Ölçüm işlemi tamamlandıktan sonra, pil gücünden tasarruf etmek için cihazı OFFfonksiyon anahtarını kullarak kapatın.

4-10 Multimetre uzun süre kullanılmayacak isepil sızıntıların dan dolayı zarar görmesini önlemek için pili çıkarın.

4-11DMM kapalı kullanın .2000m ve sıcaklık 5 ° C 'den 40 ° C'ye kadar.Sıcaklıklar için maksimum Nisbi nem% 80 31 ° C 'ye kadar,40 ° C'de%

50 nispi neme doğrusal düşmektedir.Radyo frekansı girişime maruz yerlerde 1.9,Ürün arızalanabilir ve bu ortamı terk ettiğinizde cihaz otomatik olarak sıfırlanır.

5. Genel Özellikler

5-1 Giriş terminali ile toprak arasındaki Maksimum Voltaj: CAT Ⅲ 1010V 5-2 Güvenlik standartları:Bu multimetre EMC / LVD. CAT Ⅲ 1000V.

5-3 IEC 1010 Çift İzolasyon 2.derece Kirlilik , Aşırı Kategori Ⅲ standartlarına göre üretilmiştir 5-4 Yüksek ölçüm değeri Ekran uyarısı; "OL"

5-5 Negatif polariteli Otomatik ekran; “-”

5-6 Zayıf pil uyarı sembolu: “ ”

5-7 LCD Ekran:LCD. 6000 ve Analog Bar grafik okuma.

5-8 Manuel & otomatik ölçüm kontrollu

5-9Otomatik Kapanma: Ekran'da "APO" görünür. Ölçümmodu anahtarlama veya her hangi bir tuş'a 15 dk boyunca basılmadığında multimetre bekleme moduna geçer .bekleme mod'undan çıkmak için her hangi bir tuş'a veya fonksiyon seçme anahtarına basın.otomatik kapanma özelliğini kapatmak için SELECT tuş'unu kısa süre basılı tutun.

5-10 Otomatik LCD Ekran arka aydınlatma

5-11Sigorta koruması: 10A/250V Değiştirilebilir Sigorta

5-12 Terminal yuva larının hata vermemesi için mekanik kilitleme sistemi mevcuttur.

5-13 Pil: 9V Pil (6F22)

5-14 Çalışma Sıcaklığı.: 0℃ / 40℃ (Nisbi Nem <85%)

5-15 Depolama Sıcaklığı.:Sıcaklık -4 „den 140°F „a kadar (-20°C „den 60°C‟ye kadar ), Nem ≤ 90% RH.

5-16 Garanti Doğruluk Sıcaklığı: (Nisbi Nem <70%)Sıcaklık 32 „den 104° F‟a kadar (0°C „den 40°C‟ye kadar ),Nem ≤ 80% RH.

5-17 Boyutlar: 190x88.5x27.5mm

5-18 Yaklaşık Ağırlık 320g (Pil ile birlikte)

■Terminaller

Terminal fonksiyonu için tablo 1'e bakınız

Terminal Fonksiyon

COM Tüm ölçüm için ortak terminal

V/Ω/HzT Volts, Ohm, Diode, Frekans. , sıcaklık. and Cap. Ölçüm vesinus dalga çıkış terminali

ClampμAmA Kelepçe, mikroamper, mevcut ölçüm terminali miliamper

20A Amper akım ölçüm terminali

Tablo 1. Terminalller

(3)

Şekil.terminal

■Döner anahtar

Pozisyondöner anahtar fonksiyon

20A DC&AC Amper Akım

mA DC&AC Milliamper Akım

μA DC&AC Microampere Akım

600A DC&AC Amper Akım

hFE Transistor hFE test

Hz Duty cycle / Frekans

mV DC&AC Millivolts

V DC&AC voltaj

Kapasitans

Ω Direnç, Diyot ve süreklilik

℃/℉ Sıcaklık

OFF Güç kapama

Tablo 2. Döner fonksiyon Anahtarı

Şekil 2. Döner anahtar

■ Tuş’lar

Şekil 3.Tuş‟lar 1. SELECT

● Ölçüm modunu seçmek için bu tuş‟a basın.

2. RANGE

(4)

● Cihaz ilk açıldığında otomatik ölçüm aralığındadır. belirli bir ölçüm aralığı seçmek için bu tuş'a basın

● Bu Tuş‟u 2sn basılı tutarsanız cihaz tekrar otomatik ölçüm aralığına geri döner 3.MAX/MIN

● Bu tuş'a basıldığında multimetre dinamik kayıt moduna girer.

● Multimetre dinamik kayıt modundayken yine bu düğmeye basılarak MAX, MIN , AVG , MAX-MIN döngüleri üzerine okuma yapılabilir 4. HOLD

● Herhangi bir değer aralığında tuşa basınız, mevcut ekran değeri kilitlenir ve "H" sembolü Ekranda görünür

● Data hold yaniveri tutma fonksiyonu analog çubuk grafik değerini görüntülemeye devam ederken kullanıcıya görüntülene veriyi ekranda sabitleyerek tutma imkanı verir.

● Yeni bir değer girişinde cihaz ''beep'' ses çıkartacak o zaman otomatik hold modunda yeni dğeri görüntüleyecektir

● 1 saniyeden fazla bu tuş'a basıldığında, multımetre HOLD modundan çıkar ve normal durumuna döner.

●"HOLD" butonuna 2 saniyeden daha fazla basılı tutarsanız, arka ışıklandırma 2 saniye yanar tekrar basarsanız , arka ışık kapanır veya 15 saniye sonra otomatik ışık söner....

5.REL△

● Bu tuş‟abasıldığında multimetre göreceli ölçümmoduna girer “REL▲” Bu düğmeye basıldığında, multimetre "REL" LCD ekranda görüntülenir ve mevcut okuma referans değer olur ve ekranda görüntülenen, Nisbi ölçüm iki modu vardır . REL ▲ =, diğer% 100 (basın × REL% = (REL ▲ / Referans değeri) ölçüm değeri Referans değeri

SELECT tuş‟unabasarak REL△ or REL% modu seçin)..

● Ölçüm için referans değerini ayarlayın.

istediğiniz ölçüm fonksiyonunu seçin RANGE .

 Önce SET daha sonra bir ölçüm için referans değeri seçmek için iki kez SELECT basın

● Normal ölçümleme modu için 2 sn kadar REL△ tuş‟una basın

Bu tuş' bastığınızda arka aydınlatma açılacaktırkomutatöre daha net bakabileceksiniz, tekrar bastığınızda ışık kapanacaktır 6. Hz/Duty

Tuş‟una basarak br kezbasıldığında Duty Cycle, tekrar basıldığında Frekans .görüntülenir

 Terminal yuva larının hata vermemesi için mekanik kilitleme sistemi mevcuttur.

 2.2 ELEKTRİKSEL ÖZELLİKLER

 Doğruluk ± (% son rakamı okuma )23 ± 5 ° C'de,,

 ≤75% RH.

 2.2.1 DC Voltaj

Ölçüm Doğruluk Çözünürlük

60mV ± (rdg + 10 basamaklı% 0.8) 0.01mV

600mV

± (rdg + 15 basamaklı% 0.5)

0.1mV

6V 1mV

60V 10mV

600V 100mV

1000V ± (rdg + 10 basamaklı% 0.8) 1V

 Aşırı yük koruması: 1000V DC veya 750V AC rms

 Empedans: ≥10MΩ

(5)

 2.2.2 AC Voltaj

60mV

0.01mV

600mV 0.1mV

6V

1mV

60V 10mV

600V 100mV

750V ± (rdg + 10 basamaklı% 2.0) 1V

 Ortalama algılama, rms Sinus dalga kalibrasyon

 Frekans: 40～400Hz

 Aşırı yük koruması: 1000V DC ve 750V AC rms

 Empedans: ≥10MΩ

2.2.3 AC Voltaje(True RMS/sadece 760D model’de )

Ölçüm Doğruluk

Çözünürlük

Hassasiyet

50-500Hz 500-1KHz 1K-5KHz 5k-10KHz 10K-20KHz

60mV 0.01Mv

± (rdg + 10 basamaklı%

1.2)

1.5)

± (rdg + 10 basamaklı 2%)

3.5))

4.5)

50mV

600m

V 0.1mV

1.2)

1.5)

± (rdg + 10 basamaklı 2%)

3.5)

4.5)

500mV

6V 1mV 50 Hz-1 KHz: ± (rdg + 10 basamaklı% 1.5) 1V

60V 10mV

50Hz-400Hz: ± (rdg + 10 basamaklı% 1.2)

1V

600V 100mV 1V

750V 1V 1V

Ortalama algılama, rms sine dalga kalibrasyonu Aşırı yük koruması: 1000V DC ve 750V AC rms Empedans: ≥10MΩ

(6)

15

2.2.4 DC Akım

600μA

0.1μA

6000μA 1μA

60mA 10μA

600mA 100μA

6A ± (rdg + 10 basamaklı% 2.5) 1mA

20A 10mA

600A ± (rdg + 10 basamaklı% 3.0) 100mA

20A 10 Saniye kadar; AC / DC Akım Pensesi Adaptörü ile 600A aralığı Aşırı yük koruması: 0.8A/250Vve 0.75A/250V, 20A/250V sigorta 2.2.5 AC Akım

600μA

0.1μA

6000μA 1μA

60mA 10μA

600mA 100μA

6A

± (rdg + 10 basamaklı% 2.5) 1mA

20A 10mA

600A ± ( 3.5% of rdg+10 digits ) 100mA

20A 10 saniye kadar; AC / DC Akım Pensesi Adaptörü ile 600A aralığı Ortalama algılama,sinüs dalgasının rms kalibre

Frekans: 40～400Hz

Aşırı yük koruması: 0.8A/250Vve 0.75A/250V, 20A/250V sigorta 2.2.6 Direnç

600Ω

0.1Ω

6kΩ 1Ω

60kΩ 10Ω

600kΩ 100Ω

6MΩ 1kΩ

60MΩ ± (rdg + 15 basamaklı% 2.5) 10kΩ

Aşırı yük koruması: 250V DC ve AC rms 2.2.7 Kapasitör

40nF ± (rdg + 30 basamaklı% 3.5) 10pF

400nF

± (rdg + 5 basamak% 2.5) 100pF

4µF 1nF

40µF ± (rdg + 10 basamaklı% 5.0) 10nF

400µF

± (rdg + 20 basamaklı% 20.0) 100nF

4000µF 1µF

Bu kapasite aralığında bar grafiği görüntüleyemezsiniz Aşırı yük koruması: 250V DC ve AC rms

(7)

16

2.2.8 Diyot ve Sesli süreklilik testi

Ölçüm Açıklama Test durumu

Diyot yaklaşık diyot voltajı

Ekranda yaklaşık görünür İleri DC akım yakl. 0.4mA Ters DC voltaj yakl. 2.8V Direnç 100Ω az ise Buzzer

sesli uyarı verir Açık devrevolatı yaklşk. 0.5V Bu diyot aralığını bar grafik ekranda görüntüleyemezsiniz

Aşırı yük koruması: 250V DC ve AC rms 2.2.9 Frekans

10Hz

± (rdg + 5 basamak% 0.5)

0.01Hz

100Hz 0.1Hz

1000Hz 1Hz

10kHz 10Hz

100kHz 100Hz

1000kHz 1kHz

10MHz 10kHz

Hassasiyet: Giriş Voltaj Aralığı :giriş voltaj değerini 1.5V~10V ayarlamak gerekir.Bu frekans aralığında bar grafiği görüntüleyemezsiniz Aşırı yük koruma: 250V DC ve AC rms

2.2.10 Duty cycle

0.1%～99.9%: ± (2.0%+2) Frekans daha düşük 10 kHz Hassasiyet: sine dalga 0.6V rms

Bu duty cycle aralığını bar grafiğinde görüntüleyemezsiniz Aşırı yük koruma: 250V DC ve AC rms

2.2.11 Sıcaklık

℃/℉

-20~150℃

-4~302℉ ± (3℃+2)

1℃/1℉

150~300℃

302~572℉ (Rdg + 2 basamaklı ±% 3) 300~1000℃

572~1800℉ ± (rdg + 10 basamaklı% 3.5) NiCr-NiSi sensor

Bu sıcaklık aralığında bar grafiği görüntüleyemezsiniz Aşırı yük koruması: 250V DC ve AC rms

2.2.12 hFE test

Ib = 10μA Vce = 2V Yaklaşık.

Test ölçüm : 0～1000.

3. Kullanım Talimatları 3.1 DC ve AC Voltaj Ölçüm

1) Fonksiyon anahtarını “mV ”ve/veya“V ” pozisyonuna ayarlayın

2) siyah probu "COM"Terminal girişine , kırmızı probu "VΩHz girişine bağlayın 3) seçim anahtarını istenilen “mV ”ve “V ” ayarlayın.

4)“DC” veya “AC” ölçümleme seçimini “SELECT” ile ayarlayın

5) Test prob'u metal uç‟larını ölçümlemek yapmak istediğiniz materyale temaslayın.

6) LCD ekranda sonuç verisini okuyun 3.2 DC ve AC Akım Ölçme

1) Seçim anahtarını “μA ”、“mA ” veya “20A ” ayarlayın

2) 600mA kadar ölçümleme için "COM" socket girişine siyah,"µAmA” socket girişine kırmızı test probunu bağlayın , 10A 600mA ölçümleme için ise kırmızı test probunu "20A" socket girişine bağlayın

3) “DC” or “AC” Ölçümle seçimi için “SELECT”tuş‟una basın

4) Test edilecek devrenin güç bağlantısını sökün ölçüm alınacak normal devre yolu açın ve seri ölçümiçin devreyi temaslayın 5) Ölçüm sonuç değerleri LCD Ekran'da görünecektir

6) Açık AC ölçüm; Frekans ve duty cycle ölçümleme için “Hz/DUTY” basın.

(8)

17

3.3 DC ve AC 600A Akım Ölçüm

1) Seçim anahtarını “600A ”pozisyonuna ayarlayın

2) AC / DC Özel Cari Kelepçe Adaptörü siyah ısı probunu "COM"Terminal'ine kırmızı olanı "μAmA" Terminaline takın.

3) “DC”veya“AC”ölçüm ayarı için SELECT” kullanın . 4) DC Akım ölçümü yapmak için önce DCA itin ve sıfırlayın

5) İletken ölçümü çene çevresinde ölçülmeli .çene içerisine iletken ortalanarak çene uçlarına merkezlenerek ölçüm yapılmalıdır 6) Sonuç değerleri LCD ekranda görünecektir. (negatif pozitif) pozitif akım DC akım yönünü gösterir.

3.4 Direnç Ölçümü

1) Fonksiyon anahtarını “ ” pozisyonuna getirin.

2) "COM" terminal girişine siyah test probunu, "VΩHz" terminal girişine kırmızı test probunu bağlayın 3) Direnç ölçüm seçeneği için “SELECT” tuş'una basın

4) Test edilecek devre'ye probları bağlayın.

5) Sonuç değerleri LCD ekranda görünecektir.

Dikkat: Test edilecek direnç boş (deşarj edilmiş) olduğundan emin olun 3.5 Kapasite Ölçüm

1) Fonksiyonanahtarını “ ” pozisyonuna ayarlayın.

2) "COM" socket girişine siyah test probunu "VΩHz” socket girişine kırmızı test probunu bağlayın 3) Test edilecek kapasitör'e probları temaslayın

4) Ölçüm sonuç değerleri LCD Ekran'da görünecektir Not:

a) Test edilecek kondansatörlerin boş (deşarj edilmiş) olduğundan emin olun, değilse kısa devre yaparak deşarj olmalarını sağlayın.

b) Ölçümlemeye başlamadan, ölçüm sonuçlarını sıfır hata ile almak için ilk once “REL△” tuş'una basın

c) 4000µF değere sahip kapasitörleri test ederken sonuç verilerinin ekran‟a yansıması normalden uzun sürebilir (gecikme süresi 30sn) 3.6 Diyot ve Sesli süreklilik Testi

1) Fonksiyon anahtarını “ ” pozisyonuna ayarlayın

2) "COM" socket girişine siyah test probunu "VΩHz" socket girişine kırmızı test probunu bağlayın . 3) Diyot ve Sesli süreklilik Testi ölçümleme seçimi için “SELECT” tuş‟una basın

4) Test boyunca probları temaslayın ileri voltaj değerleri Ekranda yaklaşık olarak görünecektir

5) Test edilecek devre'ye probları bağlayın direnç değeri yaklaşık olarak 100Ω 'dan küçük ise sesli uyarı verecektir Not:

Dikkat:test edilecek kapasitörlerin boş (deşarj edilmiş) olduğundan emin olun 3.7 Frekans ve Duty cycle ölçümü

1) Fonksiyon anahtarını “Hz” pozisyonunagetirin

2) "COM" socket girişine siyah test probunu "VΩHz” socket girişine kırmızı test probunu bağlayın 3) Frekans ve Duty cycle ölçümleme seçimi için “Hz/DUTY” basın

4) Test edilecek devre'ye probları bağlayın

5) Ölçüm sonuç değerleri LCD Ekran'da görünecektir 3.8 Sıcaklık Ölçümü

1) Fonksiyon anahtarını “℃/℉" pozisyonuna getirin

2) Sıcaklık banana test kablosunun siyah ucunu "COM" socket girişine kırmızı test banana prob'u"VΩHz" girişine bağlayın.

3) ℃ veya ℉ ölçümü seçimi için “SELECT” tuşuna basın 4) Ölçüm için sıcaklık alanına sensor sonda‟yı yerleştirin..

5) Ölçüm sonuç değerleri LCD Ekran'da görünecektir

6Sıcaklık testi için sıcaklık dayanma derecesi yüksek prob. Kullanın 3.9 hFE Test

1)Fonksiyon anahtarını “hFE” pozisyonuna ayarlayın

2)Taban ve toplayıcı tespiti için Transistör NPN veya PNP olup olmadığını belirleyin ölçüm için uygun Terminallere yerleştirin.terminaller E, B ve C olarak etiketlenmiştir

3) Ekran; Test hFE değerini yaklaşık değer dc kazanç, olarak okuyacak.

3.10 Data Hold

Mevcut gösterge değeri kilitlenir ve "HOLD" sembolü görünür , çıkmak için tekrar D.HOLD'e basın ve "HOLD" sembolü kaybolur.

3.11 MAX/MIN Hold

MAX veya MİN değerini kilitlemek için "MIN / MAX" tuşuna basınekranda "MAX" veya "MIN" işareti belirecektir, Çıkmak için 2 saniye basılı tutun.MAX / MIN HOLD modundayken bar grafik ekranda görüntüleyemezsiniz.

(9)

18

3.12 Nisbi ölçüm

"△ REL" tuşuna basın, ekranda "△" simgesi görünür; göreceli değerinin ölçümlesi yapabilirsiniz, Otomatik veya manuel aralık modu değiştirilebilir.

"△" göreceli ölçüm'den çıkmak için tekrar basın , ancak bu durumda cihaz otomatik aralık moduna geri dönmez ,Bu fonksiyonda Hz /DUTY ölçüm yapamazsınız ve bar grafiğini görüntüleyemezsiniz

3.13 Otomatik / Manuel ölçümleme aralıkları

Otomatik aralık modu uygun bir fonksiyondur ama bu size belirli bir aralık içinde olduğunu bildiğimiz değerleri ölçmek için manuel ölçüm hızlı olabilir. manuel ölçüm aralığını seçmek için ekran‟da istenilen aralığı görene dek art arda "RANGE" tuşuna basın. 2 saniye süreyle sürekli

“RANGE" tuşuna basarsanız cihaz otomatik ölçüm moduna geri döner.Hz / DUTY, kapasite ve sıcaklık aralığında manuel aralık modunu seçemezsiniz

Dikkat: Manuel aralık modunu kullanırken, ekranda “OL" işareti belirirse hemen daha yüksek bir ölçüm aralığı ayarlayın.

3.14 Arka Aydınlatma

Arka ışık için "BACK LIGHT" tuşuna basın kapatmakiçin tekrar basın 3.15 Aralık Işığı

Aralık Işığı:“RAN LIGHT”basın kapatmak için tekrar basın Pil değişimi

1) Çalışma esnasında veya değil ekran‟da “ ” simgesi görüldüğünde pil zayıflamış ve değiştirilmesi gerekiyor demektir 2) Pil değiştirmeden once fonksiyon anahtarını “OFF” pozisyonuna getirin

Bir tornavida ile pil yuvasının kapağını açın.

3) Aynı tip pil ile eski pili değiştirin.

4) Pil yuva kapağını kapatın ve vidayı sıkın

Dikkat: Değişim yaptığınız pil standartlara uygun olmalıdır.

4. Bakım

4-1 Ölçüm devresi elektrik çarpması tehlikesini önlemek için pil kapağının yerindeve kapalı olduğundan emin olmadan asla cihazı çalıştırmayın 8-2 Sigortayı değiştirmeden önce elektrik çarpmasını önlemek, Ölçüm devrelerindenhasar'a neden olmamak ve yangına karşı koruma için, sadece belirtilen tip ve değerdeki sigortalar iledeğiştirin

8-3 Test problarını değiştirmeniz gerektiğinde aynı özelliklerdeki orjinal holdpeak problar iledeğiştirin.

8-4 Cihazı temizlemek için sadece nemli bir kumaş ile çok az miktarda kimyasal çözeltiveya sıvı deterjan kullanın . 8-5 Pil kapağının yerinde ve kapalı olduğundan emin olmadan asla cihazı çalıştırmayın...

8-6 Cihaz uzun bir sure çalıştırılmayacak ise sızıntı olmaması için mutlaka pil‟i çıkartın 5.Garanti

Normal çalıştırma şartları dahilinde; ürün satın alma tarihi itibariyle malzeme ve işçilik hatasından dolayı 2 yıl garantilidir. Pil sızıntıları yanlış bakım ve hasar verici maddeler ile temizlenmesi yetkisiz kişlerce açılması kurcalanması v.b. kullanıcı hatalarından dolayı garanti kapsam dışı kalır.

Ürün resimleri referans içindir, gerçek ürünlerden farklılık gösterebilir. Bubelgede verilen bilgiler önceden haber vermeksizin değiştirilebilir. Bu belgedeyer alan hiç bir şey ek garanti oluşturmaz. Holdpeak-Türkiye ve DK Elektronikteknik hatalar ve yazım eksikliğinden sorumlu tutulamaz.

www.holdpeak.com.tr

Tehlikeli maddeler yeraltı sularına sızabileceğinden,ayrıştırılmamış elektrikli ev aletleri rastgele atılamaz.

Yeni cihaz değişimi için eski cihaz satıcı'ya iade edilmelidir.

Ürün Tanımlaması : Dijital Multimetre Ticari Tanımlaması : Dijital Multimetre Model:HP-760D Ture RMSDijital Multimetre Menşe Ülke: P.R.C

Arıza durumunda yapılacaklar

Ürün kutusunda bulunan Teknik Servis Bilgi Formunu doldurun . 7/24 Destek hattını arayarak ürün sevk‟i için bilgi verin.

(10)

19

Cihazı garanti kapsamı dışında bırakan sebepler

Sahip olduğunuz cihaz için belirlenmiş kullanım standartlarına uymak tüketicinin yükümlülüğündedir.

1.Sıvı Teması;

Cihazınızı her türlü sıvı temasından ve nemli ortamdan koruyunuz.

2. Cihazın Darbe görmesi;

Cihazın darbe görmesi, yere düşmesi, cihaz üzerine ağır cisim konulması ve cihazın esnemelere maruz kalması‟da darbe ile aynı etkileri yaratmaktadır.Yangın, sel veyayıldırım düşmesi durumunda meydana gelen hasar ve arızalar

3. Değişim gerektiren hallerde uyulması gerekenler;

Fabrikasyon hatası olan cihazların değişimi için cihaz orjinal ambalajı içerisinde olmalıdır ve cihazın ambalajının yıpranmamış ve yırtılmamış olması gerekmektedir. Ayrıcacihazın dış görünümünde kesinlikle hasar olmamalıdır. Cihaz ile aldığınız faturanın bir kopyasıda cihaz ile birlikte gönderilmelidir.

4. Yetkisiz Müdahale;

Yetkisiz müdaheleden sayılan durumlar ürüne ait bir parçayı değiştirme, yetkisiz kişilerce yaptırılacak onarımlar ve DK Elektronik garantisinde olmayan bir yedek parçakullanımını içerir.

5.Yüksek voltaj aşırı yük ;

Voltaj düşüklüğü veya fazlalılığı topraksız priz kullanılması,hatalı elektrik tesisatından meydana gelen hasar ve arızalar. Cihazın besleme voltajı ve çektiği akım cihaz dizaynedilirken belirlenir. Cihazın alabileceği voltaj ve akım birimleri cihazın kullanma kılavuzunda belirtilmiştir.

6. Kullanma kılavuzu ve garantibelgesindeki belirtilen hususlara aykırı kullanılmasından kaynaklanan arızalar ;

Cihazın verimli kullanılmasını sağlamak can ve mal güvenliğini korumak amacıyla DK Elektronik Kullanım kılavuzlarında yeterli bilgilendirme ve uyarıları yapmaktadır.Kullanıcıların belirtilen bu hususlara uyması şarttır. Cihaz garanti belgesiyle birlikte, satış belgesinin bir fotokopisinin de muhafaza edilmesi gerekmektedir. Cihazın garantibelgesinde satın alma tarihi fatura numarası ve yetkili satıcı kaşe ve imzası bulunmalıdır.

Tüketicilerin Şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabileceklerine ilişkin bilgi;

Arızalarda kullanım hatasının bulunup bulunmadığının, yetkili servis istasyonları, yetkili servis istasyonunun mevcut olmaması halinde sırasıyla;

malın satıcısı, ithalatçısı veya üreticisinden birisi tarafından mala ilişkin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir nüshasının tüketiciye verilmesi zorunludur. Tüketiciler, ikinci fıkrada belirtilen rapora ilişkin olarak bilirkişi tarafından tespit yapılması talebiyle uyuşmazlığın parasal değerini dikkate alarak tüketici hakem heyetine veya tüketici mahkemesine başvurabilir Tüketici Kanunun 11inci maddesinde tüketiciye sağlanan seçimlik hakları;

1.Malın ayıplı olduğunun anlaşılması durumunda tüketici;

a- Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b- Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,

c- Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

ç- İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

3. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

4. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir

Teknik Servis Bilgileri;

Cihaz ile ilgili yetkili servis merkezi ve ürüne ait yedek parça temin edilebilecek noktalar hakkındaki bilgiler aşağıdaki gibidir.

DK Elektronik Bilgisayar San Tic Ltd Şti

Topselvi Caddesi MAİ Rezidans B Blok No:100 B Blok Kat:13 No:116-117 Kartal-İstanbul-Türkiye PK: 34873 Destek hattı 0 850 433 04 04

www.dkelektronik.com.tr

NOT: DK Elektronik ürünlerine ve hizmetlerine ilişkin garantiler bu ürünler ve hizmetler ile birlikte gelen açık garanti beyanında belirtilmiştir. Dk Elektronik Bilgisayar San TicLtd Şti’nin izni olmaksızın Teknik özelliklerin hiçbir bölümü herhangi bir formda veya herhangi bir yolla çeviri, değişiklik yada adaptasyon gibi türevlerde kullanılmak üzereyeniden hazırlanamaz tüm hakları saklıdır.

İmalatçı / Distribütör Bilgileri

İmalatçı : ZHUHAI JIDA HUAPU INSTRUMENT CO.,LTD İthalatçı: DK Elektronik Bilgisayar San Tic Ltd Şti

(11)

20

Yönetim ofisi: Topselvi Caddesi MAİ Rezidans B Blok No:100 B Blok Kat:13 No:116-117 Kartal-İstanbul-Türkiye PK: 34873 Tel: +90 216 452 40 04

Fax:+90 216 452 40 05

Lojistik & Servis: Manolya Caddesi Dadaloğlu Sok No:3/B Soğanlık/kartal/İstanbul Tel: +90 216 452 40 04

Fax:+90 216 452 40 05

Her hakkı’Dk Elektronik Bilgisayar San Tic Ltd ne aittir.

GARANTİ BELGESİ

Üretici veya İthalatçı Firmanın:

Unvanı: DK Elektronik Bilgisayar San Tic. Ltd Şti Adresi: Yalı Mah Toselvi Cad MAİ Residance B Blok No:100 Kat:13 D:116-117 P.kod 34873 Kartal-İstanbul Telefonu: 0216 452 40 04

Faks:0 216 452 40 05

e-posta: [email protected] Yetkilinin İmzası:

Firmanın Kaşesi:

Satıcı Firmanın:

Unvanı:

Adresi:

Telefonu:

Faks:

e-posta:

Fatura Tarih ve Sayısı:

Teslim Tarihi ve Yeri:

Yetkilinin İmzası:

Firmanın Kaşesi:

Malın Cinsi:

Markası: Holdpeak Modeli:

Garanti Süresi: 24 Ay

Azami Tamir Süresi: 20 İşgünü

GARANTİ ŞARTLARI

1)Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 .yıldır.

2)Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.

3) Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme,

b- Satış bedelinden indirim isteme, c- Ücretsiz onarılmasını isteme,

ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

4)Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

5)Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

- Garanti süresi içinde tekrar arızalanması, - Tamiri için gereken azami sürenin aşılması,

- Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

6)Malın tamir süresi 20 iş gününü,. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar.Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri

tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.

7)Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

8)Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

9)Satıcı tarafından buGaranti Belgesinin verilmemesi durumunda,tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.
