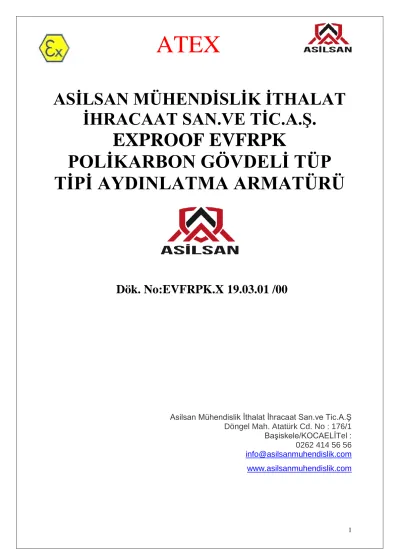

ASİLSAN MÜHENDİSLİK İTHALAT İHRACAAT SAN.VE TİC.A.Ş.
EXPROOF EVFRPK
POLİKARBON GÖVDELİ TÜP TİPİ AYDINLATMA ARMATÜRÜ
Dök. No:EVFRPK.X 19.03.01 /00
Asilsan Mühendislik İthalat İhracaat San.ve Tic.A.Ş Döngel Mah. Atatürk Cd. No : 176/1 Başiskele/KOCAELİTel : 0262 414 56 56 [email protected] www.asilsanmuhendislik.com
2
TEKNİK DOSYA İÇERİĞİ
1 ÜRÜN (EKİPMAN) TANIMI
2 ÜRÜN TEKNİK AYRINTILARI
3 ÖRNEK ETİKETLEME
4 İLGİLİ DİREKTİF VE HARMONİZE STANDARDLAR
5 KULLANMA VE MONTAJ BİLGİLERİ
6 ÜRÜN TEKNİK RESİMLER
7 SIKMA TORKLARI
8 EKİPMANDA KULLANILAN BİLEŞENLER
1.ÜRÜN (EKİPMAN) TANIMI
ÜRETİCİ BİLGİLERİ :
ÜRETİCI : Asilsan Mühendislik İthalat İhracaat San.ve Tic.A.Ş ADRESİ: Döngel Mah. Atatürk Cd. No : 176/1 Başiskele/KOCAELİ
Tel :0262 414 56 56 [email protected] / www.asilsanmuhendislik.com
ÜRÜN BİLGİLENDİRME:
EVFRPK.X Serisi Exproof Armatürler yanıcı ve parlayıcı ortamlarda kullanım amacı ile dizayn edimiştir.Ürün 2 boy olarak üretilmiştir.Üretimimizdeki asıl amacımız ışık şiddetindeki (aydınlatma şiddeti) verimliliği en yüksek özellikte elde etmektir.
Ekipman d tipi koruma ve Grup II kategorisindedir. Bu koruma özelliği ile ZONE 1 ve ZONE 2 tehlike bölgelerinde kullanılabilecektir.
Voltaj: 220/ 230 V
Frekans: 50 Hz
IP66 sızdırmazlık sınıfına sahiptir.
2.ÜRÜN TEKNİK AYRINTILARI
EVFRPK.X SERİSİ EXPROOF ARMATÜRLER;
Kullanıldığı Zone Bölgeleri ZONE 1 ve ZONE 2 , ATEKS KORUMA SINIFI:
II 2G Ex eb IIB Gb T5IP66;
(-10 ºC ≤ Tamb ≤+50 ºC)
Voltaj:220/230 V
Frekans: 50 Hz
IP66 sızdırmazlık sınıfına sahiptir.
SEVK VE TAŞIMA
Ürünler kutu içinde ambalajlı olarak sevk edilir. Ürünler elle, çok zorlanmadan taşınabilecek ağırlıktadır.
Ürünler taşınırken düşürülmemeli ve sert cisimlere çarpmamalıdır.
Ürünlerin stoklanması esnasında üzerine ağır yük koyulmamalıdır.
4 AYDINLATMA ARMATÜRÜ ELEKTRİK BAĞLANTI DEVRESİ
Kullanılan Kablo Çaplari
(Not Çoklu Bağlantılar İçin Kablo Çapını Alttaki Tablodan Seçiniz) :
18 W - 36 W 36 W – 58W
Topraklama Kablosu (mm ) 1,5 mm2 1,5 mm2
Faz / Nötr Kablosu (mm ) 2,5 mm2 2,5 mm2
6
3.ÖRNEK ETİKETLEME
EVFRPK X1 – X2 X1 : Ampul Sayısı
1 - Bir adet Ampul için 2 - İki adet Ampul için X2 : Güç
9 : 9 Watt güç için
18 : 18 Watt güç için
25 : 25 Watt güç için
4.İLGİLİ DİREKTİF VE HARMONİZE STANDARDLAR
YANICI ve PARLAYICI ATMOSFERLER İÇİN;
İLGİLİ ATEX DİREKTİFİ :2014/34/EU
İLGİLİ HARMONİZE STANDARDLAR : EN IEC 60079-0:2018
EN 60079-7:2015
5.KULLANMA VE MONTAJ BİLGİLERİ
A.Montaj;
A.1-Genel Kurallar,
1. Montaj İşlemlerini başlamadan önce ortamaın uygunluğunu kontrol ediniz.
2. Montaj alanının yanıcı ve parlayıcı gazlar ve tozlar içermediğinen emin olun.
3. Eğer montajı üretici alanında yapıyor iseniz mutlaka Patlamadan koruma dökümanlarına ve İş
4. Montaj işlemlerini yetkili servislere ya da ehliyetli kişileri yaptırınız.
A.2-Montaj İşlemleri ,
5. Karton kutu açılarak armatür ve montaj ekipmanı çıkarılır 6. Ürün gözle kontrol edilir.
7. Ürün kapağı çevrilerek açılır.
8. Ampullerin duylara düzgün yerleşip yerleşmediği kontrol edilir.
9. Montaj ekipmanı içinden çıkan ayaklar armatürün asılacağı yere (tavan, duvar…) civatalar aracılığı ile bağlanır.
10. Armatür gövdesinde bağlama aparatları için tasarlanmış bölgeden armatürün asılacağı yere bağlanan ayaklar kullanılarak armatür montajlanır.
11. Güç kabloları rakorun içinden geçirilerek, bağlantı şemasına uygun şekilde klemense bağlanır.
12. Dikkatli bir şekilde kapak kapatılır.
13. İçinden kablo geçirilen kablo rakoru, yerine montaj yapılarak iyice sıkılır.
14. Çıkış deliğinden kablo çıkışı yapılacaksa aynı işlem oraya da uygulanır. Aksi halde kör tapa ile körlenir.
15. Topraklama bağlantısı mutlaka yapılmalıdır.
A.3-Montaj Sonrası Uyarılar,
16. Kablo Rakorunu sıkma tork değerlerine göre sıkılı olduğunu emin olunuz.
17. Sıkma sonunda kablonun etrafında boşluk kalmadığından emin olunuz.
18. Kullanılan
19. Bağlantı amacı ile kullanılan kör tapa ve kablo rakorunun mutlaka ATEX sertifikalı ve ZONE bölgesine uygun olmasını dikkat ediniz.
20. Armatürün kullanımı esnasında dikkat edilmesi gereken durumlar hakkında kullanıcıları bilgilendirme yaparak garanti belgesini doldurunuz.
A.4-Kablo Rakoru ve Körleme Elemanı,
21. Kablo rakoru ve körleme elemanını montaj deliğinin geçirilerek somun ile yeterince sıkılmalıdır.
22. Elektrik bağlantısının yapılacağı kablonun, kablo rakoru tarafından iyice sıkıştırılması gerekmektedir. Aksi halde sağlıklı bağlantı yapılmış sayılmaz.
B-Temizlik ve Bakım,
23. Cihazın Elektrik ile bağlantısı kesildikten sonra nemli bir bez ile temizlenebilir.
C-Sevk ve Taşıma,
24. Ürünler kutu içinde ambalajlı olarak sevk edilir. Ürünler elle, çok zorlanmadan taşınabilecek ağırlıktadır.
25. Ürünler taşınırken düşürülmemeli ve sert cisimlere çarpmamalıdır.
26. Ürünlerin stoklanması esnasında üzerine ağır yük koyulmamalıdır.
D.Arıza ve Onarım Açıklamaları,
8
28. Ürünlerde bir arıza olması durumunda ya da parça değiştirilmek istendiğinde müdahale etmeden önce mutlaka elektrik bağlantısı kesilmelidir.
29. Kapak çevrilerek açılır.
30. Cihazın çalışmaması durumunda öncelikle LED TÜP ampuller kontrol edilmelidir. Yerine iyi yerleşmemesi ya da ampulün arızalı olması ihtimali değerlendirilmelidir.
31. Ampul LED TÜP ampuldür. Satıcı firmalardan temin edilerek değiştirilebilir.
32. Ampülün güç değeri üzerindeki ampül güç değerlerine aşmamalıdır.Aşması halinde ısıl değerler değişeceği için risk oluşturmaktadır.
33. Arıza ampullerin değiştirilmesi ile giderilmediyse, arızanın bağlantı şekillerinden kaynaklanması muhtemel olduğundan, bağlantı şeması 1.0 da gösterildiği şekilde bağlantının yapılıp yapılmadığı incelenerek, problem çözülmeye çalışılır.
34. Değişken voltaj ya da topraklamasız bağlantı olduğu unutulmamalıdır. Bu şekilde yanlış voltaj ve bağlantı durumuda göz önünde bulundurulmalıdır.
35. Bileşen arızası durumunda aynı marka ve model dışında ürün kullanılmamalıdır.
36. Bakım, arıza ve parça değişiminden sonra armatür sıkıca kapatılmalı, sızdırmazlık kontrol edildikten sonra elektrik bağlantısı aktif hale getirilmelidir.
Garanti Belgesi ve Süresi,
37. Garanti süresi, malın faturalandırma tarihinden itibaren başlar ve 2 yıldır.
38. Kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
39. Ürün üzerinde değişiklik yapıldığı takdirde garanti sonlanır.
40. Montaj yetkili kişiler tarafından yapılmadığı takdirde garanti sonlanır.
41. Gerektiği takdirde garantiden faydalanmak için faturanın ibrazı zorunludur.
Topraklama Bağlantısı,
42. Exproof aydınlatma armatürlerinde topraklama kablo bağlantıları içten ve dıştan yapılmalıdır..
43. İç topraklama bağlantı ya klemensli yada gövde de topraklama bağlantı elemanı ile sağlanır.
44. Bağlantılar üstteki resme uygun yapılmalıdır.
!!! GERİLİM ALTINDA AÇMAYINIZ ;TEHLİKELİ BÖLGELERDE ÇALIŞMAYINIZ !
6 ÜRÜN TEKNİK RESİMLER
10
Polikarbon tüp kalınlığı : 2.5mm Malzeme türü : polikarbon cam Parça adı : polikarbon tüp
12
Diş Adım Sayısı:9 Hatve:2.309
Malzeme Türü: Etial-171
Diş Adım Sayısı:11 Hatve:2.309
Malzeme Türü: Etial-171
14
Diş Adım Sayısı:9 Hatve:2.309
Malzeme Türü: Etial-171
Parça Adı : Mil
Malzeme Türü : St-50 /Diş adım sayısı: 11/Hatve:1
16 Parça Adı : Oring
Malzeme Türü : Nbr Oring Kalınlığı : 4mm.
Oring Sıkıştırma Kontrolü ve Montaj bilgisi: Oring yuvasına yerleştirildikten sonra (%75’i yuvanın içinde olmalı), yüzeyde kalan kısım kapak üzerine kapatıldıktan ve cıvataları da sıkıldıktan sonra aralık mesafesi kontrol edilmelidir.
Parça Adı : Montaj Ayağı Malzeme Türü : St-50
18
7.SIKMA TORKLARI
Diş boyutu (mm) Döndürme momenti (NM)
< 16 2 d a
16 40
20 40
25 55
32 65
40 80
50 100
63 115
75 140
> 75 2 d a
a ) Değişken d milimetre cinsinden ana vida dişi çapıdır.
8.KULLANILAN BİLEŞENLER LİSTESİ :
8.1. Led Tüp Lamba ; Ek ‘de verilmiştir.
8.2. ELECTRONIC BALLASTS
Elektronik Balast Nominal Değerleri : AC 220-240 Vac,50 Hz
!!!!!!! Değişim ve montaj işlemlerini mutlaka yetkili elektrikçiyi yaptırınız.
8.3. ELEKTROSTATİK TOZ BOYA ÖZELLİKLERİ
Toz boya partiküllerinin belirli bir basınçtaki hava ile boya tabancasına gönderilmesi ve elektrostatik yüklenerek daha önce topraklanmış malzeme üzerine püskürtülmesi ile sağlanır.Toz boya ile yüzey arasında boyanın eksi (veya artı) yüklenmesinden dolayı bir çekim meydana gelir ve boya malzemeye elektrostatik olarak yapışır. Daha sonra 200ºC lik fırında eriyerek birbirine ve malzemeye yapışır. Bu prensipten yola çıkarak yapılan araştırmalarda boya partiküllerinin genel olarak 2 değişik metotla yüklenebileceği ortaya çıkmıştır. Bunlar; - Corona (iyonlaşma) - Tribo (elektro - kinetik) metotlarıdır.
Üretimimizde ürünlerin tamamı maksimum 70 micron kalınlığında boyanmaktadır.
8.4. Polikarbon gövdenin et kalınlığı 2.5 mm.’dir.
8.5. ORİNG SIKIŞTIRMA KONTROLÜ
Oring yuvasına yerleştirildikten sonra (%75’i yuvanın içinde olmalı), yüzeyde kalan kısım kapak üzerine kapatıldıktan ve cıvataları da sıkıldıktan sonra aralık mesafesi kontrol edilmelidir.
20
22
Asilsan Mühendislik İthalat İhracaat San.ve Tic.A.Ş Döngel Mah. Atatürk Cd. No : 176/1 Başiskele/KOCAELİ Tel :0262 414 56 56 [email protected] / www.asilsanmuhendislik.com
