U T İ L İ T Y — U N Î T ve
B L O C — E A U N E D İ R ?
(La Maison) dan:

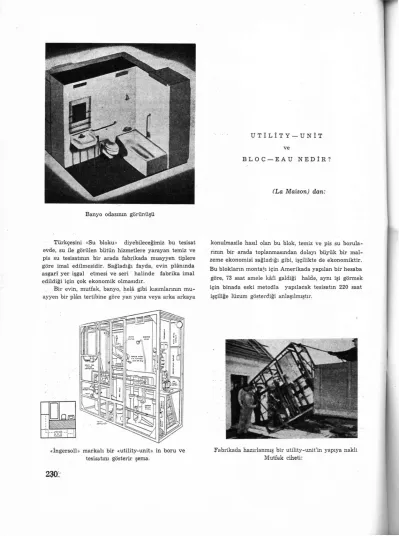

Banyo odasının görünüşü
Türkçesini «Su bloku» diyebileceğimiz bu tesisat evde, su ile görülen bütün hizmetlere yarayan temiz ve pis su tesisatının bir arada fabrikada muayyen tiplere göre imal edilmesidir. Sağladığı fayda, evin plânında asgarî yer işgal etmesi ve seri halinde fabrika imal edildiği için çok ekonomik olmasıdır.
Bir evin, mutfak, banyo, helâ gibi kısımlarının mu- ayyen bir plân tertibine göre yan yana veya arka arkaya
konulmasile hasıl olan bu blok, temiz ve pis su borula- rının bir arada toplanmasından dolayı büyük bir mal- zeme ekonomisi sağladığı gibi, işçilikte de ekonomiktir.
Bu blokların montajı için Amerikada yapılan bir hesaba göre, 73 saat amele kâfi galdiği halde, aynı işi görmek için binada eski metodla yapılacak tesisatın 220 saat işçiliğe lüzum gösterdiği anlaşılmıştır.
«İngersoll» markalı bir «utility-unit» in boru ve tesisatını gösteril
-şema.
Fabrikada hazırlanmış bir utility-unit'in yapıya nakli Mutfak ciheti:
2301
1 — Teshin ve vantilâsyon ağızları 2 — Kaplama Levha- sı. 3 — Dolap, 4 — «Fluoressan>' ışık tertibatı, 5 — Böl- me levhası, 6 — Havalık 7 — Çekme, 8 — Ekmek çek- mesi, 9 — Fırın, 10 — Yemek koymak için sıcak çekme- ler, 11 — İzgara, 12 — Teshin ağızı, 13 — Dolap, 14 — Bölme, 15 — Buz dolabı. 16 — Eviye, 17 — Çekme, 18 —
Sürgü, 19 — Bıçaklık.
Mutfak tarafından görünüş
Fransız konsepsiyonuna göre bir Bloc d'eau»
Banyo odası:
1 — Perde yuvası, 2 — Vantilâsyon bacası, 3 — Havlu- luk, 4 — Süport, 5 — Sabunluk, 6 — Benyuar, 7 — Göm- me ışık, 8 — Teshin, 9 — Ayna çerçevesi, 10 — Aynalık dolap, 11 — Fluoressant, 12 — Rafcıklar, 13 — Lavabo,
14 — Kâğıtlık, 15 — Lavabo ayağı, 16 — W. cl.
Banyo tarafından görünüş:
25*1
\ i
®
£
s t
LZL ı — 1 -
L Ser. 630 ' . 2&3, '
