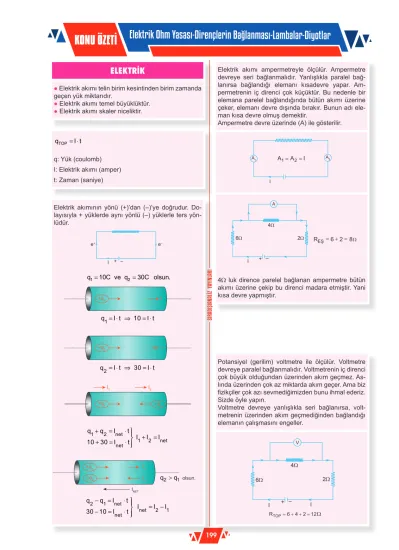

KONU ÖZETİ. Elektrik Ohm Yasası-Dirençlerin Bağlanması-Lambalar-Diyotlar ELEKTRİK

(1)

SIRADIŞIANALİZ YAYINLARI

ELEKTRİK

● Elektrik akımı telin birim kesintinden birim zamanda geçen yük miktarıdır.

● Elektrik akımı temel büyüklüktür.

● Elektrik akımı skaler niceliktir.

qTOP= ⋅I t q: Yük (coulomb) I: Elektrik akımı (amper) t: Zaman (saniye)

Potansiyel (gerilim) voltmetre ile ölçülür. Voltmetre devreye paralel bağlanmalıdır. Voltmetrenin iç direnci çok büyük olduğundan üzerinden akım geçmez. As- lında üzerinden çok az miktarda akım geçer. Ama biz fizikçiler çok azı sevmediğimizden bunu ihmal ederiz.

Sizde öyle yapın.

Voltmetre devreye yanlışlıkla seri bağlanırsa, voltmetrenin üzerinden akım geçmediğinden bağlandığı elemanın çalışmasını engeller.

v

v vv

v v v

V

4Ω

I I

6Ω 2Ω

+ –

RTOP= + + =6 4 2 12Ω

Elektrik akımı ampermetreyle ölçülür. Ampermetre devreye seri bağlanmalıdır. Yanlışlıkla paralel bağ- lanırsa bağlandığı elemanı kısadevre yapar. Am- permetrenin iç direnci çok küçüktür. Bu nedenle bir elemana parelel bağlandığında bütün akımı üzerine çeker, elemanı devre dışında bırakır. Bunun adı eleman kısa devre olmuş demektir.

Ampermetre devre üzerinde (A) ile gösterilir.

I

v

A₁ A1=A2=I A₂

I

v

vv

v

v v

A

4Ω

6Ω 2Ω

+ –

REŞ= + =6 2 8 ^Ω

4Ω luk dirence parelel bağlanan ampermetre bütün akımı üzerine çekip bu direnci madara etmiştir. Yani kısa devre yapmıştır.

Elektrik akımının yönü (+)’dan (–)’ye doğrudur. Do- layısıyla + yüklerde aynı yönlü (–) yüklerle ters yön- lüdür.

e⁺ e^–

I + –

v

1 2

q 10C ve q= =30C olsun.

+q₁ I

q1= ⋅ ⇒I t 10 I t= ⋅

–q₂ I

q2= ⋅ ⇒I t 30 I t= ⋅

I₂ I₁

+q₁ –q₂

1 2 net

1 2 net net

q q I t

I I I 10 30 I t

++ == ⋅ ⋅  + =

I₂ +q₁

–q₂ I₂

I_NET

olsun.

I₁

2 1

q >q

2 1 net

net 2 1 net

q q I t

I I I

30 10 I t

− = ⋅  = −

− = ⋅ 

(2)

SIRADIŞIANALİZ YAYINLARI Ohm yasası direnç akım ve potansiyel arasındaki ilişkiyi formüle eden bir bağıntıdır.

V I R= ⋅ V: Potansiyel, gerilim (volt) I: Elektrik akımı (amper) R: Direnç (ohm) (Ω)

UYARI:

● Direncin değeri yapıldığı maddenin cinsine ( ) bağ- lıdır.

● Direncin değeri boyu (L) ile doğru orantılı olarak değişir.

● Direncin değeri kesit alanı (A) ile ters orantılı olarak değişir.

● Metalden yapılmış bir direncin sıcaklığı arttırıldığın- da boyu alanından daha fazla artacağından direncin değeri de artar.

Dirençlerin devre içerisindeki orjinal görünümü devrelerde çizilen zikzaklı tel gibi değildir. Silindirik bir görünümü vardır, üzerinde renkler bulunmaktadır.

Her rengin katsayıları yardımıyla direncin değerini mühendisler tespit etmektedir.

Direnç galvonometre veya ohmmetre ile ölçülür.

A

L

L A

şu ro) : özdirenç (Ω. m)

2

L : Direncin boyu(metre) A : Direncin kesit alanı(m )

Reosta ayarlanabilir dirençtir.

Sürgü ok yönünde çekiliyor küçülüyor

sabit büyür

küçülürse

sabit

büyür büyürse

sabit I₁

I

R₁

R₂ I₂ I₁

+ – v

v

1 1

V I R= ⋅

R2=sabit V I R= ⋅₂ ₂

1 2

I I I= +

SERİ BAĞLI DİRENÇLER

I V

I₁ R₁ I₂ R₂

vv v

V1 V2

1 1 1 2 2 2

, V I R , V= ⋅ = ⋅I R

3Ω 2Ω 5Ω

4Ω

6Ω

Rtop= 2Ω

I

A

vv

v v

V

REŞ = + + =2 2 5 9Ω

Voltmetrenin üzerinden akım geçmediğiden onunla aynı kolda olan 4Ω luk direnç devre dışında kalmıştır.

(3)

KARIŞIK DEVRELER

Karışık devrelerde önce ampermetre ve voltmetre tu- zaklarına dikkat edilmelidir.

Ampermetre paralel bağlandığı elemanı kısa devre yapar ve onun çalışmasını engeller. Voltmetre ise seri bağlandığı koldan akım geçmişine izin vermedi- ğinden bu kolun çalışmasını engeller.

kısa devre

6Ω 4Ω

6Ω R_top = 2Ω

2Ω

3Ω

v v

v

v V

A A

REŞ= + =4 2 6Ω

    

Bir elemanın etrafına boş bir tel paralel bağlanırsa o eleman kısa devrede kalır.

6Ω 2Ω

4Ω

kısa devrede

v

v v

v

v v

v

REŞ= + = Ω6 2 8

  

Ters bağlı iç direnci önemsiz iki üreteç, parelel bağlı olduğu bir elemanı kısa devre yapabilir.

2Ω

I 4Ω

6Ω

r = 0

kısa devrede

r = 0

v v

vv

v v

v

vv

REŞ = + = Ω6 2 8

ε ε

{

Soru içerisinde gizli kısa devre olabilir. Bu kısa devre parelel bağlı düz tel veya ampermetre nin yaptığı kısa devreler gibi gözle görülemez. Bir hesaplama ile tespit edilebilir.

R₁

R₂

R₃ R₅ R₄

1 5

4 3

R ile R seri

paralel R ile R seri

→ 

→ 

R₁ R₂

R₃ R₅

R₄

1 2 3 4 2 5

2

R R R R R R

R

⋅ ⋅ = ⋅ ⋅

→ Kısa Devre

PARALEL BAĞLI DİRENÇLER

R₁ V₁ R₂ V₂ I₁

I₂ I

V v

v

1 2

1 2 1 2

1 2

I I I

V V V

= +

+

= =

►

REŞ ⇒ R^EŞ ⋅

(4)

SIRADIŞIANALİZ YAYINLARI Diyotlar tek yönlü akım geçişine izin veren elemanlar- dır. Dolayısıyla diyot kullanarak bazı kolların çalışma- sını engellenebilir.

2 3 6

vvv v

1 6 3

R 4 6

6 3

= + ⋅ = Ω

+

4

Üreteç ters çevirilirse 6

v vvv

R2 2 4 6

4

3 2

Karışık devrelerde harflendirme metodu kullanılabilir.

Bu metoda göre boş tel boyunca aynı harf verilir ve sonrasında devre yeniden düzenlenir.

A A

B

B B

B

6 B A

3

2

⇒ _EŞ EŞ

1 1 1 1

R 3 6 2

6

3 2

Aşağıdaki devrenin eşdeğer direncini harflendir- me metoduna göre bulalım.

A

C

B A

B

C

B B

B

4

3 6

3

3 6

3 4

RTop= Ω2

EŞ EŞ

1 1 1 R 2

R = +6 3 ⇒ = Ω

ENERJİ, GÜÇ VE LAMBANIN PARLAKLIĞI

W q V q I t V I R

= ⋅

= ⋅ = ⋅

2

W (I t) (I R) W E I R t

= ⋅ ⋅ ⋅

= ∆ = ⋅ ⋅ I akım(amper) R direnç(ohm) t zaman(saniye) W iş(joule)

: : :

:

P : Güç(watt)

I R t² ₂

2

P W P I R

t t

P V R

= = ⋅ ⋅ ⇒ = ⋅

=

R V P V I

= I ⇒ = ⋅

(5)

PARALEL BAĞLI ÜRETEÇLER

Artı uçların bir noktada, eksi uçların bir noktada bir- leştirilmesiyle elde edilen bağlama şeklidir.

r1=0

r2=0

TOP EŞ

i R

= ε

ε

_TOP⁼

ε

₁⁼

ε

₂

Üreteçlerin paralel bağlanması devredeki akımın ge- çiş süresini uzatır. Çünkü üreteçlerin tükenme süresi üzerlerinden geçen akımla ters orantılıdır.

t 1

=i Lambaların parlaklığı gücüyle doğru orantılıdır. Dola-

yısıyla özdeş lambalardan potansiyeli ya da üzerin- den geçen akımı büyük olan lamba diğerlerine göre daha parlak yanar.

Şekil I’deki özdeş lambalar ve üreteç sekil II’deki gibi bağlandığında lambaların parlaklığı nasıl değişir.

Lambaların direnci 2R olsun.

3V V

2R 2R 2R 2R

2R 2R

V V 2V V

V

3V

Şekil - I Şekil - II

A B A

B C

C

3V

V olur.

2V dersek

2R

A B ve C R

 

A→ →V 2V P_A V² , P_A (2V)²

2R ^′ 2R

= =

A lambasının parlaklığı 4 katına çıkmış.

A lambasının parlaklığı 3 kat artmıştır.

B ve C lambalarının potansiyeli (V) değişmediğinden parlaklığıda değişmemiştir.

Üretece seri veya paralel olan lamba diğer lambalara göre daha parlak yanar.

İçinden direnç geçirilen kap içindeki su ısıtılabilir. Bu durumda elektrik enerjisi ısı enerjisine dönüşerek su ısıtılmış olur.

Iv v v

v v

su 3m

1. kap 2. kap

2R R

su 4m

1 2

1 1

2 2

2 1

2 2

1.kap E I 2R t joule cinsinden bulunur.

Q 3m C T kalori cinsinden bulunur.

2.kap E I R t joule cinsinden bulunur.

Q 4m C T kalori cinsinden bulunur.

1joule 4,18cal

4,18 I 2R t 3m C T 4,18 I R t 4m C T

= ⋅ ⋅ →

= ⋅ ⋅ ∆ →

= ⋅ ⋅ →

= ⋅ ⋅ ∆ →

=

⋅ ⋅ ⋅ = ⋅ ⋅ ∆

1 2

T 8

T 3

 ∆ =

 ∆

SERİ BAĞLI ÜRETEÇLER

Zıt kutupların birbirine bağlamasıyla elde edilen bağ- lama şeklidir.

r₃

ε3

=0 =0 =0

TOP EŞ

1 2

i R

= ε

ε + ε

= − ε ³

(6)

SIRADIŞIANALİZ YAYINLARI 1.

Aynı maddeden yapılmış silindir şeklindeki X, Y, Z dirençlerinin sırasıyla kesitleri A, 2A ve A, boyları ise 2L, 2L ve 3L’dir.

X direnci 6Ω olduğuna göre şekildeki devre parçasının K-L noktaları arasındaki eşdeğer di- renç kaç Ω dur?

A) 4 B) 6 C) 8 D) 10 E) 11

2.

Aynı maddeden yapılmış silindir şeklindeki X, Y di- rençlerinin eşdeğeri seri bağlandığında R₁, paralel bağlandığında R₂ olmaktadır.

Buna göre ¹

2

R

R oranı nedir?

A) 1 B) 2 C) 3 D) 4 E) 6

3.

Özdeş 6 tane silindir şeklindeki direnç birleştirile- rek şekildeki sistem oluşturulmuştur.

Dirençlerin her birinin büyüklüğü R kadar oldu- ğuna göre K-L arasındaki eşdeğer direnç kaç R olur?

A) 1 B) 2 C) 3 D) 4 E) 6

4. Aynı maddeden yapılmış X, Y dirençlerinin sı- rasıyla boyları L, 3L kesitleri A, 9A kadar oldu- ğuna göre dirençlerin büyüklükleri oranı ( ^X

Y

R R ) nedir?

A) 1 B) 3 C) 1

3 D) 9 E) 1

9

5. Reosta hakkında yazılan,

I. İç direnci önemsiz üretecin potansiyelini değiş- tirebilir.

II. Devrenin eşdeğer direncini değiştirebilir.

III. Devrenin akımını değiştirebilir.

ifadelerinden hangileri doğrudur?

A) Yalnız I B) I ve II C) II ve III D) I ve III E) I, II ve III

6.

Şekildeki devrede dirençlerin büyüklüğü belirtildiği gibidir.

Buna göre devrenin eşdeğer direnci kaç Ω’dur?

(Üretecin iç direnci önemsizdir.)

A) 1 B) 2 C) 3 D) 4 E) 5

(7)

Şekildeki devre parçasındaki dirençlerin büyüklük- leri verilmiştir.

Buna göre K-L uçları arasındaki eşdeğer direnç kaç R’dir?

A) 3

2 B) 4

3 C) 1 D) 2 E) 4

10.

Şekildeki devre parçasında dirençlerin büyüklükle- ri verilmiştir.

Buna göre K-L noktaları arasındaki eşdeğer di- renç kaç R’dir?

A) 3 B) 4 C) 6 D) 2 E) 1,5

8.

Buna göre A-B uçları arasındaki eşdeğer di- renç kaç Ω’dur?

A) 4 B) 1 C) 6 D) 2 E) 3

9.

Buna göre A-B noktaları arasındaki eşdeğer di- renç kaç Ω’dur?

A) 1 B) 2 C) 4 D) 5 E) 17

11.

Buna göre K-L uçları arasındaki eşdeğer direnç kaç Ω’dur?

A) 6 B) 3 C) 4 D) 9 E) 18

12.

A) 30 B) 12 C) 3 D) 6 E) 24

(8)

15. B

A

6Ω

3Ω 4Ω 4Ω

4Ω 4Ω

Şekildeki devre parçasının, A–B arasındaki eş- değer direci kaç ohm’dur?

A) 3 B) 6 C) 4 D) 2 E) 1

18. 4Ω

12 Ω

3Ω 2Ω 6V

9V

12V

24V

A

İç direnci önemsiz üreteçler, dirençler ve amper- metreden şekildeki devre kurulmuştur.

Buna göre ampermetrenin (A) gösterdiği değer kaç amper olur?

A) 11 B) 9 C) 0 D) 4 E) 6

16.

B A

8Ω 8Ω 5Ω 3Ω

6Ω 8Ω

Şekildeki devre parçasının, A–B arasındaki eş- değer direnci kaç ohm’dur?

A) 14

2 B) 14

3 C) 7

3 D) 6 E) 4

17.

r = 6Ω

4Ω

0 50V ε =

Şekildeki devrede dolaşan bir elektronun ener- jisi kaç joule’dür? (1ey 1,6 10 c)= ⋅ ⁻¹⁹

A) 8 10⋅ ⁻¹⁹ B) 8 10⋅ ⁻¹⁸ C) 8 10⋅ ⁻²⁰ D) 4 10⋅ ⁻¹⁸ E) 4 10⋅ ⁻¹⁹

13.

Şekildeki devre parçasında ampermetre 3Ω’luk dirence paralel bağlanmıştır.

Dirençlerin büyüklükleri devre üstünde verildi- ğine göre K-L uçları arasındaki eşdeğer direnç kaç Ω’dur?

A) 7 B) 8 C) 5 D) 11 E) 2

14.

Şekildeki devrede ampermetre (A), 4Ω’luk direnç- lere paralel bağlanmıştır.

Dirençlerin büyüklükleri devre üzerinde verildi- ğine göre, K-L uçları arasındaki eşdeğer direnç kaç Ω’dur?

A) 1 B) 1,5 C) 2 D) 4 E) 6

(9)

Şekildeki devre parçasında ampermetre (A) ve voltmetre (V), 6R’lik dirençlere seri bağlanmıştır.

A) 2 B) 3 C) 4 D) 6 E) 7

2.

Voltmetreler devreye şekildeki gibi bağlanmıştır.

K-L uçları arasına bir pil bağlandığında voltmet- relerin gösterdiği değerlerin oranı ¹

2

V

V nedir?

A) 1 B) 1

2 C) 1

3 D) 2 E) 4

3.

Voltmetreler ve ampermetre dirençlere şekildeki gibi bağlanmıştır.

V₁=8 volt olduğuna göre V₂ ve ampermetrenin gösterdiği değer (A) nedir?

A(amper) V₂(volt) – –

A) 8 32

B) 6 20

C) 4 16

D) 5 20

E) 6 24

4.

Şekildeki devre parçasında dirençler ve akımlar gösterilmiştir.

Buna göre akımların ( ²

1

I

I ) nedir?

A) 3

2 B) 1

5 C) 1

2 D) 1

6 E) 1 3

5.

Dirençler, voltmetre (V) ve 2A’lik akım şekildeki devre parçasında gösterilmiştir.

Buna göre voltmetrenin gösterdiği değer kaç volttur?

A) 4 B) 6 C) 0 D) 8 E) 10

(10)

İç direnci önemsiz üreteç, voltmetre, ampermetre ve dirençler şekildeki gibi bağlanmıştır.

Voltmetre 2 voltu gösterdiğine göre ampermet- re kaç amperi gösterir?

A) 1 B) 2 C) 3 D) 4 E) 5

7.

Voltmetreler ve dirençler şekildeki gibi bağlanmıştır.

Buna göre voltmetrelerin gösterdiği değerlerin oranları ( ¹

2

V

V ) nedir?

A) 2

5 B) 2

3 C) 3

5 D) 4

5 E) 4 3

8.

İç direnci önemsiz üreteç ve dirençler şekildeki gibi bağlanmıştır.

2Ω’luk dirençten 3A’lik akım geçtiğine göre üretecin potansiyeli kaç volttur?

A) 33 B) 21 C) 18 D) 20 E) 25

9.

Reostalı direnç A-B lambaları ve iç direnci önemsiz üreteç şekildeki gibi bağlanmıştır.

Buna göre,

I. Reosta sürgüsü 1 yönünde çekildiğinde A lam- basının parlaklığı azalır.

II. Reosta sürgüsü 2 yönünde çekildiğinde B lam- basının parlaklığı azalır.

III. B lambasının parlaklığı reostanın hareketine bağlı değildir.

IV. Reosta sürgüsü 1 yönünde çekildiğinde ürete- cin ömrü uzar.

A) I ve II B) III ve IV C) I, II ve III D) I ve IV E) I, III ve IV

10.

Şekildeki devreler özdeş üreteç ve dirençlerden oluşmuştur. Üreteçlerin iç dirençleri önemsizdir.

Buna göre dirençlerden geçen I₁, I₂, I₃ akımları arasındaki ilişki aşağıdakilerden hangisi gibidir?

A) I₁>I₃>I₂ B) I₁=I₃=I₂ C) I₂>I₃>I₁ D) I₁>I₂>I₃ E) I₃>I₁>I₂

(11)

SIRADIŞIANALİZ YAYINLARI 11.

Direnç (R) -potansiyel (V) grafiği verilen devre- nin akım (I)-zaman (t) grafiği aşağıdakilerden hangisi gibidir?

A) B) C)

D) E)

12.

Şekildeki grafikte bir devrenin potansiyel (V)- di- renç (R) değişimi verilmiştir.

Buna göre devrenin akım(I)-zaman (t) grafiği aşağıdakilerden hangisi gibi olabilir?

A) B) C)

D) E)

13.

Şekillerdeki iç dirençleri önemsiz üreteçler ve A-B lambaları özdeştir. X üretecinin ömrü t_X, Y üretici- nin ömrü t_Y dir.

Buna göre ^X

Y

t

t oranı nedir?

A) 1

3 B) 3 C) 9 D) 1

9 E) 2 3 14.

Şekillerdeki devrelerde üreteçler, dirençler ve A, B lambaları özdeştir.

Üreteçlerin iç dirençleri sıfır olduğuna göre, I. K üreticinin ömrü L üretecininkinden daha

uzundur.

II. B lambasının parlaklığı, A lambasından daha düşüktür.

III. Şekil-1’deki devrenin birim zamandaki toplam enerjisi Şekil-2’dekine göre daha büyüktür.

A) I ve II B) II ve III C) I ve III D) Yalnız I E) I, II ve III

15. 4Ω

6Ω

12Ω 50V

A

14V

İç direnci önemsiz üreteçler, dirençler ve amper- metreden (A) şekildeki devre oluşturulmuştur.

Buna göre ampermetrenin ölçtüğü değer kaç amperdir?

A) 9 B) 3 C) 6 D) 2,5 E) 4

(12)

Şekildeki devrede dirençlerin büyüklükleri verilmiştir.

Buna göre devrenin eşdeğer direnci kaç R’dir?

A) 1 B) 2 C) 4 D) 1,5 E) 6

3.

Elektrik iletkenliği direncin büyüklüğü ile ters oran- tılıdır.

X, Y, Z silindir dirençlerinin kesitleri S, 2S, 2S özdi- rençleri p, 2p ve 3p uzunlukları 2L, L ve 6L kadar- dır.

Buna göre dirençlerin iletkenlikleri I_X, I_Y, I_Z ara- sındaki ilişki aşağıdakilerden hangisidir?

A) I_Z>I_X>I_Y B) I_Y>I_X>I_Z C) I_Y>I_Z>I_X D) I_X>I_Y>I_Z E) I_X>I_Z>I_Y

4.

R direncinin üzerinden şekildeki gibi I şiddetinde akım geçmektedir.

Üreteçlerin iç dirençleri sıfır olduğuna göre, X,Y,Z potansiyelleri V_X,V_Y,V_Z arasındaki ilişki aşağıdakilerden hangisi gibi olabilir?

(X, T üreteçleri özdeştir)

A) V_Y>V_Z>V_X B) V_X=V_Y=V_Z C) V_Z>V_X>V_Y D) V_X>V_Y>V_Z E) V_X>V_Y=V_Z

2.

3

0

Şekildeki devre parçası K noktasından topraklan- mıştır.

Buna göre K ve L noktalarının potansiyelleri V_K, V_L nedir?

V_K

V_L

– A) 3V 3V –

B) 0 9V C) 0 0 D) 0 3V E) 3V 6V

(13)

8. I. Direncin boyu II. Direncin kesiti III. Sıcaklık

Niceliklerinden hangilerinin artması direncin büyüklüğü kesinlikle artırır?

A) Yalnız I B) I ve II C) I ve III D) Yalnız III E) I, II ve III

5.

Şekildeki devrede dirençlerin ve üretecin büyük- lükleri verilmiştir.

Üretecin iç direnci sıfır olduğuna göre amper- metrenin gösterdiği değer kaç amperdir?

A) 1 B) 2 C) 4 D) 6 E) 12

6.

Şekildeki devrede dirençlerin ve iç dirençleri sıfır olan üreteçlerin değerleri verilmiştir.

Buna göre ampermetrenin gösterdiği değer kaç amperdir?

A) 1 B) 2 C) 4 D) 6 E) 12

7.

Şekildeki devrede dirençlerin ve iç dirençleri önemsiz üreteçlerin değerleri verilmiştir.

K noktasından geçen akım I_K, L noktasından geçen akım I_L olduğuna göre ^K

L

I

I oranı nedir?

A) 3

2 B) 2

3 C) 1 D) 1

2 E) 2

9.

Şekildeki devrede dirençlerin büyüklükleri verilmiştir.

K anahtarı açık iken ampermetre 3 amperi gös- terdiğine göre, anahtar kapalı iken kaç amperi gösterir?

(Üretecin iç direnci sıfırdır.)

A) 1 B) 1,5 C) 2 D) 4 E) 4,5

(14)

SIRADIŞIANALİZ YAYINLARI 11. Üzerinden 8 amper akım geçmekte olan bir telin

kesitinden 1 saniyede geçen yük sayısı kaçtır?

(1 ey= 1,6.10^-19 coulomb)

A) 5.10⁺¹⁹ B) 0.5.10^-19 C) 5.10⁺¹⁸

D) 0.5.10⁺¹⁸ E) 8

12.

Şekildeki devre metalden yapılmış R₁ ve R₂ di- rençleri, V voltmetresi, A lambası ve üreteçten oluşmaktadır.

R₁ direnci mum ile alttan ısıtıldığına göre, I. A lambasının parlaklığı değişmez.

II. Voltmetrenin gösterdiği değer azalır.

III. Devrenin akımı azalır.

olaylarında hangileri gerçekleşir?

A) I ve II B) II ve III C) I ve III D) Yalnız I E) I, II ve III

15.

T

F 2R

6R

3R 2R

R

Şekildeki devre parçasında T – F noktaları ara- sındaki eşdeğer direnç nedir?

A) 2R B) R C) 3R

2 D) 0 E) 3R

13. Direnci R, boyu L olan düzgün bir tel eşit 4 parçaya bölünüyor.

3 parça paralel, diğer parça bunlara seri bağ- landığına göre, oluşan devre parçasının eşde- ğer direnci ne olur?

A) R

6 B) R

2 C) 2R D) 3R E) R

3 10.

Şekildeki devrede N-T noktaları arası potansiyel farkı 6 volttur.

Buna göre K, L, M noktalarının potansiyelleri için ne söylenebilir?

(Üretecin iç direnci önemsizdir.) K L M

A) 0 0 0 B) 4V V 2V C) 4V 2V V D) 6V 2V 0 E) 6V 4V 2V

14.

Buna göre 1Ω’luk dirençten 2 saniyede açığa çıkan enerji kaç joule’dur?

A) 8 B) 10 C) 9 D) 6 E) 15

(15)

SIRADIŞIANALİZ YAYINLARI 1. coulomb.ohm

saniye aşağıdaki niceliklerinden hangi- sinin birimidir?

A) Güç B) Akım C) Enerji

D) Potansiyel E) Yük

4. Aşağıdakilerden hangisi yanlıştır?

A) Voltmetre devreye paralel bağlanır.

B) Ampermetre devreye seri bağlanır.

C) Üretecin üzerinden geçen akım arttıkça ömrü- de uzar.

D) Ampermetre üretece paralel bağlanırsa, devreyi kısa devre yapabilir.

E) Reosta devrenin akımını artırabilir.

5.

Düzgün kesitli türdeş iletken tel şekildeki gibi bü- külmüştür.

Buna göre elektrik akımların oranı ( ¹

2

I

I ) nedir?

(O noktası çemberin merkezidir.)

A) 12 B) 1

12 C) 12

11 D) 11

12 E) 1 2.

Şekildeki devrede dirençlerin ve iç dirençleri önemsiz üreteçlerin değerleri verilmiştir.

Buna göre ampermetre kaç amperi gösterir?

A) 0 B) 1 C) 2 D) 3 E) 5

3. Berke altın, demir, gümüş, plastik ve alüminyum maddeleri ile yaptığı elektrik deneyinde bu madde- lerin özdirençlerini araştırmıştır.

Buna göre Berke hangi maddenin özdirencini en fazla tespit etmiştir?

A) Altın B) Demir C) Plastik

D) Gümüş E) Alüminyum

(16)

10.

Buna göre X-Y uçları arasındaki eşdeğer direnç kaç Ω’dur?

A) 2 B) 6 C) 4

3 D) 9 E) 3

6.

Silindirik üç özdeş direnç şekildeki gibi birleştirile- rek devreye bağlanmıştır.

Reosta sürgüsü X noktasındayken ampermetre I₁ şiddetinde, Y noktasındayken ise I₂ şiddetin- de bir akım ölçtüğüne göre ( ²

1

I

I ) oranı nedir?

A) 1

2 B) 1 C) 3 D) 3

2 E) 2

7.

Aynı maddeden yapılmış kesitleri 2S ve S kadar olan eşit uzunluktaki iki silindir direnç devreye şe- kildeki gibi bağlanmıştır.

Reosta sürgüsü X noktasında iken ampermetrenin gösterdiği değer I₁,Y konumundayken I₂ oluyor.

Buna göre ¹

2

I

I oranı nedir?

A) 5

11 B) 11

5 C) 1 D) 4

3 E) 3 4

8.

Şekilde dirençlerin büyüklükleri verilmiştir.

A) 6 B) 2 C) 3 D) 1 E) 5

9.

Özdeş dirençlerden kurulu devre parçalarında K-L uçları arasındaki eşdeğer direnç 1. şekilde R₁, 2.

şekilde R₂’dir.

Buna göre ¹

2

R

R oranı nedir?

A) 2 B) 3

2 C) 1 D) 4

3 E) 3 4

(17)

Şekildeki devre parçası suya dardırılmıştır. Kap- lardaki suyun kütlesi m, 2m dirençler ise R ve 2R şiddetindedir.

İletken telden I şiddetinde akım geçtiğinde K ka- bındaki suyun sıcaklığı ΔT₁, L kabındaki suyun sı- caklığı ise ΔT₂ kadar artmaktadır.

Buna göre ¹

2

T T

∆

∆ oranı nedir?

A) 1

2 B) 2 C) 4 D) 1 E) 1

4

13.

K

Şekildeki sistem özdeş, iletken ve düzgün teller- den yapılmıştır. Dairelerin yarıçapı 1 cm yandaki tellerin uzunluğu 6 cm ve 1,5 cm’dir.

6 cm’lik kısmın direnci 4R olduğuna göre K-L uçları arasındaki eşdeğer direnç kaç R’dir?

(π=3 alınız.)

A) 9

2 B) 2

5 C) 16 D) 14 E) 5

2

14.

Düzgün türdeş ve iletken tel şekildeki gibi çember şeklinde bükülmüştür. K-L arasındaki eşdeğer di- renç R₁, K-M arasıdaki eşdeğer direnç R₂ dir.

Buna göre ¹

2

R

R oranı nedir?

(K-M doğrultusu çaptır, K-L arası mesafe ile L-M arası mesafe eşittir.)

A) 1

3 B) 1 C) 3 D) 4

3 E) 3 4

15. _T _12Ω _F

3Ω 3Ω

6Ω

2Ω

4Ω

Şekildeki devre parçasında, T – F arasındaki eşdeğer direç kaç ohm’dur?

A) 3 B) 2 C) 4 D) 4,5 E) 6

11.

Voltmetre 12 voltu gösterdiğine göre amper- metre kaç amperi gösterir?

A) 1 B) 0 C) 2 D) 3 E) 4

16.

Şekildeki devrede 100 tane üreteç düzden başla- yarak bir düz, bir ters bağlanmıştır.

İç dirençleri önemsiz üreteçlerin elektromotor potansiyelleri 2 volt olduğuna göre sistemin toplam potansiyeli kaç volttur?

A) 0 B) 2 C) 10 D) 50 E) 200

(18)

5.

X, Y, Z dirençlerinin potansiyel-akım grafiği şekilde verilmiştir.

Buna göre dirençlerin büyüklükleri arasındaki ilişki aşağıdakilerden hangisidir?

A) R_Z>R_Y>R_X B) R_Z=R_Y=R_X C) R_Y>R_X>R_Z D) R_X>R_Y=R_Z E) R_X>R_Y>R_Z

1.

X-Y dirençlerine ait akım (I)-potansiyel (V) grafiği şekilde görülmektedir.

Buna göre dirençlerin büyüklükleri oranı ^X

Y

R nedir? R

A) 4 B) 1

4 C) 1

2 D) 5

2 E) 25 2

4.

Özdeş dirençler şekildeki gibi devreye bağlanmıştır.

Üretecin değeri üzerinde verildiğine göre, volt- metrenin gösterdiği değer kaç volttur?

A) 0 B) 1 C) 2 D) 1

2 E) 3 2

2.

r 0=

Şekildeki devrede dirençlerin ve üretecin değerleri verilmiştir.

A) 6 B) 4 C) 3 D) 2 E) 0

3.

A) 1 B) 2 C) 3 D) 4 E) 5

(19)

7.

Direnci R kadar olan düzgün türdeş bir tele, şekil- deki gibi kare şekli veriliyor.

A-B arası eşdeğer direnç R₁, A-D arası eşdeğer direnç R₂ olduğuna göre ¹

2

R

R oranı nedir?

A) 1

3 B) 4

3 C) 1

2 D) 3

2 E) 3 4

9. Silindirik bir direncin kütlesi, özkütlesi ve özdirenci değiştirilmeden boyu 2 katına çıkarılıyor.

Direncin ilk değeri R kadar olduğuna göre, son değeri ne olur?

A) R B) 2R C) R

2 D) R

4 E) 4R

6.

Buna göre I akımı kaç amperdir?

(A:ampermetre)

A) 3 B) 6 C) 1 D) 2 E) 0

8.

Şekildeki devrede dirençlerin ve devreden geçen akımın değerleri verilmiştir.

Ana koldan gelen akım 13A olduğuna göre, 3Ω’luk dirençten hangi yönde, kaç amperlik akım geçer?

A) 2 yönünde 4A B) 2 yönünde 3A C) 1 yönünde 4A D) 1 yönünde 3A E) Akım geçmez

10.

Buna göre ampermetrenin gösterdiği değer ne- dir?

A) 0 B) 2 C) 6 D) 1 E) 4

(20)

Buna göre T-K arasındaki eşdeğer direnç kaç R’dir?

A) 12 B) 6 C) 2 D) 3 E) 5

12.

Şekildeki devrede dirençlerin ve üreteçlerin değer- leri verilmiştir.

Üreteçlerin iç dirençleri sıfır olduğuna göre, R direnci üzerinden geçen akım aşağıdakilerden hangisidir?

A) 2V

R B) 4V

R C) V

R D) 6V

R E) 3V R

13.

Özdeş direnç ve üreteçlerden kurulu şekildeki devrelerde dirençlerin üzerinden geçen akımlar I₁, I₂ ve I₃’dür.

Üreteçlerin iç dirençleri sıfır olduğuna göre akım- lar arasındaki ilişki aşağıdakilerden hangisidir?

A) I₁>I₂>I₃ B) I₁=I₃>I₂ C) I₁=I₂=I₃ D) I₁=I₃<I₂ E) I₃>I₁>I₂

15. Hayme: Kesit sabit olacak şekilde boyu arttırıldı- ğında direncin değeride artar.

Halime: Özdirenci büyük olan direnç elektriği daha iyi iletir.

Aykız: Bakır direncin sıcaklığı arttırıldığında direnç değeride büyür.

Sizce kimin tespiti doğrudur?

A) Sadece Hayme B) Halime ve Aykız

C) Üçüde D) Hayme ve Halime

E) Hayme ve Aykız 14.

Şekildeki devrede dirençlerin ve üreteçlerin bü- yüklükleri verilmiştir. K-L noktaları arası potansiyel V_KL, L-M noktaları arası potansiyel ise V_LM dir.

Üreteçlerin iç dirençleri sıfır olduğuna göre

KL LM

V

V oranı nedir?

A) 3

2 B) 3 C) 1

3 D) 4

3 E) 9 2

(21)

Şekildeki devrede dirençler, ampermetre ve voltmetre görülmektedir.

Üretecin iç direnci sıfır olduğuna göre, devre- nin denk direnci kaç R’dir?

A) 0 B) 1 C) 2 D) 3 E) 0,5

1.

A) 2 B) 4 C) 6 D) 7 E) 12

2.

Şekildeki devre 36 volt potansiyele sahip bir üre- teçle beslenmektedir.

Buna göre 3Ω’luk dirençten geçen akım kaç amperdir?

(Üretecin iç direnci sıfırdır.)

A) 1 B) 2 C) 3 D) 4 E) 6

4.

Dirençler voltmetre ve üreteç şekildeki gibi bağlan- mıştır.

Buna göre voltmetrede okunan değer kaç volt- tur?

A) 14 B) 28 C) 10 D) 32 E) 49

5.

Şekildeki devrede dirençlerin ve üreteçlerin değer- leri verilmiştir. üreteçlerin iç dirençleri önemsizdir.

K-M noktaları arasındaki potansiyel V_KM, L-M noktaları arasındaki potansiyel ise V_LM kadar olduğuna göre ^KM

LM

V

V oranı nedir?

A) 2 B) 1

2 C) 3

2 D) 3

10 E) 9 10

(22)

A) 10

3 B) 3

10 C) 10 D) 2 E) 5

2

7.

Buna göre K-L uçları arasındaki denk direnç kaç R’dir?

A) 1,5 B) 2 C) 3 D) 6 E) 4

8.

Şekildeki devre parçasında dirençlerin büyükleri verilmiştir.

A) 2 B) 3 C) 4 D) 5 E) 6

9.

Dirençler şekildeki gibi bağlandığına göre akımların ( ^X

Y

I

I ) oranı nedir?

A) 1 B) 1

2 C) 4

3 D) 2 E) 3

4

10.

Şekildeki devre parçasında dirençlerin değerleri verilmiştir.

Ampermetrede akım okunmadığına göre X di- renci kaç Ω’dur?

A) 5 B) 10 C) 15 D) 6 E) 7,5

(23)

Şekildeki devre parçasında 5R’lik direnç üstünden akım geçmemektedir.

Buna göre ^X

Y

R

R oranı nedir?

A) 3

4 B) 1

3 C) 3 D) 2 E) 4

3

12.

Şekildeki devre parçasında dirençlerin bağlanışı gösterilmiştir.

2R’lik dirençten akım geçmediğine göre, R_X di- renci kaç R’dir?

A) 1 B) 2 C) 3 D) 4 E) 5

15. 200 volt potansiyelle çalışabilen bir elektrikli ciha- zın gücü 2000 watt’tır.

Bu cihaza 100 volt’luk gerilim uygulandığında gücü kaç watt olur?

A) 500 B) 1000 C) 0 D) 750 E) 250

16.

B A 6Ω

6Ω 6Ω

10Ω

4Ω

Şekildeki devre parçasında A, B noktaları ara- sındaki eşdeğer direnç kaç ohm (Ω)dur?

A) 6 B) 8 C) 11 D) 12 E) 3

13.

Şekildeki devre parçasında dirençlerin bağlanışı ve akımların yönleri verilmiştir.

Buna göre ^X

Y

R

R oranı nedir?

A) 1 B) 3

4 C) 4

3 D) 2

3 E) 3 2

14.

Şekildeki devre parçasında dirençler ile voltmetrenin bağlanışı ve akımların yönleri verilmiştir.

A) 1 B) 2 C) 4 D) 6 E) 12

(24)

Dirençler, ampermetre, voltmetre ve üreteç şekil- deki gibi bağlanmıştır.

Buna göre ampermetre ve voltmetrenin göster- diği değerler nedir?

Voltmetre Ampermetre A) 12 volt 0,5 amper B) 24 volt 0,5 amper C) 0 0,5 amper D) 0 0 E) 24 volt 3 amper 1.

Şekildeki devre parçasında dirençlerin bağlanışı ve akımın yönü verilmiştir.

Buna göre K-L telinden geçen akımın yönü ve şiddeti nedir?

A) 1 yönünde 2A B) 2 yönünde 2A C) 1 yönünde 4A D) 2 yönünde 4A E) Akım geçmez

3.

Şekildeki özdeş ampermetrelerin iç dirençleri R_A kadardır. Birinci devrede direnç üstünden 3A, ikinci devrede ise 6A’lik akım geçmektedir.

Buna göre direncin büyüklüğü R ve ampermet- renin iç direnci R_A nın oranı (

A

R

R ) nedir?

A) 3 B) 3

7 C) 7

3 D) 1

3 E) 2 2.

Dirençler, ampermetre ve üreteç şekildeki gibi bağlanmıştır.

Üretecin iç direnci ihmal edildiğine göre, am- permetrenin gösterdiği değer kaç amperdir?

A) 1 B) 2 C) 3 D) 4 E) 5

4. ₇

0

Şekildeki devre L noktasından topraklanmıştır.

Buna göre K noktasındaki potansiyel kaç volt- tur?

A) 0 B) 2 C) 4 D) 8 E) 18

(25)

6. ₅

Şekildeki devrede dirençlerin bağlanışı ve akımla- rın yönleri verilmiştir.

Devre parçası K-L uçlarından bir üretece bağlan- dığında M-N telinden akım geçmediğine göre,

I. R₁.R₂.R₃ = R₄.R₂.R₅ dir. (R: direnç) II. M ve N noktalarının potansiyelleri eşittir III. I₁+I₂=I₃ dür. (I: akım)

A) Yalnız I B) I ve II C) II ve III D) I ve III E) I, II ve III

7.

Şekildeki devrelerde özdeş üreteçlerin iç dirençleri önemsizdir.

Anahtarlar kapatıldığında K, L, M lambalarının hangileri ışık verir?

(V=voltmetre, A=ampermetre)

A) K ve L B) L ve M C) Yalnız-M

D) K ve M E) K, L ve M

8.

Şekildeki devre üreteçlerden oluşmuştur.

Üreteçlerin iç dirençleri önemsiz ve üzerlerin- den akım geçmediğine göre K, L, M üreteçle- rinin potansiyelleri V_K, V_L, V_M arasındaki ilişki aşağıdakilerden hangisidir?

A) V_K>V_L>V_M B) V_L>V_K>V_M C) V_M>V_L>V_K D) V_L>V_M>V_K E) V_K>V_L=V_M

9.

Şekildeki devrede özdeş üreteçlerin ve lambaların bağlanışı verilmiştir.

Üreteçlerin iç dirençleri önemsiz olduğuna göre X, Y, Z ve T lambalarından hangileri ışık verir?

A) X ve Y B) Y ve Z C) Hepsi

D) X,Y ve Z E) Y, Z ve T

10.

6R ve 3R şiddetindeki dirençler şekilde görülmek- tedir.

Buna göre K-L noktaları arasındaki eşdeğer di- renç kaç R olur?

A) 1 B) 2 C) 3 D) 6 E) 9

(26)

Şekildeki K-L devre parçasında galvonometre (G) sıfırı gösterdiğine göre R_X kaç R’dir?

A) 1 B) 2 C) 3 D) 4 E) 6

12.

Şekildeki devre parçasında direnç ve akım değer- leri verilmiştir.

Buna göre bu devre parçasının denk direnci nedir?

A) 2Ω B) 3Ω C) 4,5Ω D) 5Ω E) 5,5Ω

13.

Şekildeki grafikte özdeş dirençlerle oluşturulan X, Y devrelerinin eşdeğer direncinin (Reş) direnç sa- yısına bağlı değişimi görülmektedir.

X ve Y devreleri iki dirençten oluştuğuna göre X devresinin eşdeğer direncinin (R_X), Y devre- sinin eşdeğer direncine (R_Y) oranı ( ^X

Y

R

R ) nedir?

A) 1

4 B) 1

2 C) 1 D) 2 E) 4

14. 2V gerilimi uygulanan bir telin direnci R kadardır.

Gerilim yarıya düşürüldüğünde direnç ne olur?

A) R

2 B) R C) 3R

2 D) 2R E) 4R

16.

Şekildeki devrede iç dirençleri önemsiz üreteçlerin potansiyelleri 8 volt, 4 volt ve 2 volt kadardır.

R direncinden akım geçmediğine göre K ürete- cinin potansiyeli kaç volttur?

A) 2 B) 4 C) 6 D) 8 E) 10

15.

Şekildeki K-L devre parçasında direnç ve akım de- ğerleri verilmiştir.

K-L noktaları arasına bağlanan voltmetrede po- tansiyel 20 volt okunduğuna göre, K-L noktala- rı arasındaki eşdeğer direnç kaç ohm’dur?

A) 2 B) 4 C) 5 D) 8 E) 10

(27)

Şekildeki devreler özdeş lamba ve üreteçlerden kurulmuştur.

Şekil-1, Şekil-2 haline getirildiğinde A, B, C lambalarının parlaklığı nasıl değişir?

(Üreteçlerin iç dirençleri önemsizdir) A B C A) Değişmez Değişmez Değişmez B) Değişmez Artar Artar C) Değişmez Azalır Azalır D) Artar Değişmez Değişmez E) Artar Azalır Azalır

2.

Şekildeki devre özdeş lamba ve iç dirençleri önem- siz özdeş üreteçlerden kurulmuştur.

Buna göre A, B, C lambalarının parlaklık sırala- ması aşağıdakilerden hangisidir?

A) P_B>P_A>P_C B) P_A>P_B>P_C C) P_B>P_A=P_C D) P_A=P_C>P_B E) P_A=P_B=P_C

3.

Şekildeki devre özdeş lambalardan kurulmuştur.

Buna göre lambaların parlaklık sıralaması aşa- ğıdakilerden hangisidir?

(P:Parlaklık)

A) P_B=P_A>P_C=P_D B) P_C=P_D>P_B=P_A C) P_C>P_D>P_A=P_B D) P_A=P_B=P_C=P_D E) P_A>P_B>P_C>P_D

4.

(P:Parlaklık)

A) P_A=P_B>P_C>P_D B) P_A=P_B>P_C=P_D C) P_D>P_C>P_A=P_B D) P_C=P_D>P_A=P_B E) P_D>P_C>P_A>P_B

5.

Buna göre lambaların parlaklıkları için aşağıda yazılanlardan hangisi yanlıştır?

(P:Parlaklık)

A) P_A>P_D>P_FB) P_D>P_B=P_E C) P_A=P_C>P_D D) P_E=P_B>P_F E) P_A>P_D>P_C

(28)

Buna göre A, B, C, D lambalarının parlaklık sı- ralaması aşağıdakilerden hangisidir?

(P: Parlaklık)

A) P_A=P_B=P_C>P_D B) P_D=P_A=P_B=P_C C) P_D>P_A>P_B>P_C D) P_D>P_A=P_C>P_B E) P_A=P_B=P_C=P_D

7.

Şekildeki devre özdeş olmayan lambalardan kurul- muştur. A, B, C, D lambalarının iç dirençleri sıra- sıyla 7R, 3R, 3R ve 2R’dir.

(P: Parlaklık)

A) P_A>P_C>P_D>P_B B) P_A>P_B=P_C>P_D C) P_A>P_C>P_B>P_D D) P_C>P_D>P_A>P_B E) P_C>P_D>P_B>P_A

8.

A-B lambaları, reosta ve iç direnci önemsiz üreteç şekildeki devrede görülmektedir.

Reosta sürgüsü 1 yönünde çekildiğinde A ve B lambalarının parlaklıkları nasıl değişir?

A lambası B lambası A) Artar Artar B) Değişmez Değişmez C) Artar Değişmez D) Azalır Değişmez E) Artar Azalır

9.

Şekillerdeki devreler, özdeş lamba ve üreteçlerden kurulmuştur.

Buna göre A, B, C lambalarının parlaklıkları arasındaki ilişki aşağıdakilerden hangisidir?

(P:Parlaklık, üreteçlerin iç dirençleri önemsizdir) A) P_C>P_B>P_A B) P_C>P_A>P_B C) P_A>P_C>P_B D) P_A>P_B>P_C E) P_B>P_A>P_C

(29)

K anahtarı kapatıldığında, I. D lambası söner.

II. C lambasının parlaklığı değişmez.

III. A lambasının parlaklığı azalır.

IV. Üretecin tükenme süresi artar.

olaylarından hangileri gerçekleşir?

A) I ve II B) II ve III C) I, II ve III D) I, II ve IV E) Hepsi

11.

Şekildeki devre parçası özdeş lambalardan kurul- muştur.

Bu devre parçası K-L uçlarından bir üretece bağlandığında, A, B ve C lambalarının parlaklık sıralaması aşağıdakilerden hangisi gibi olur?

A) P_A=P_B=P_C B) P_A>P_B>P_C C) P_A=P_C>P_B D) P_B>P_A=P_C E) Hiçbiri yanmaz

12.

(P:Parlaklık)

A) P_A>P_B>P_C=P_D B) P_A>P_B=P_C=P_D=0 C) P_A>P_C=P_D>P_B D) P_A=P_B=P_C=P_D E) P_B=P_C=P_D>P_A

13. Alya üç lamba ve bir pil ile deney yapıyor.

Lambaların maksimum parlaklıkta yanması için bu elemanları nasıl bağlamalıdır?

A) Lambaları ve pili seri bağlamalı B) Lambaları ve pili paralel bağlamalı

C) Lambaların ikisini paralel, diğer lambayı ve pili lambalara seri bağlamalı

D) Lambaların ikisini seri, diğerini bunlara paralel, pili ise hepsine paralel bağlamalı

E) Lambalardan birini üretece paralel, diğerlerini bunlara seri bağlamalı

14. İç direnci önemsiz bir üretece bağlı lambanın parlaklığı,

I. Potansiyel II. Elektrik akımı III. Direnç

niceliklerinden hangilerinin artması ile artabilir?

A) Yalnız I B) Yalnız II C) I ve II D) II ve III E) I, II ve III

(30)

SIRADIŞIANALİZ YAYINLARI 1. Yakup Bera, üç özdeş lamba ve bir tane pil ile de-

ney yapıyor.

Yakup Bera, elindeki bu malzemelerle pilin tü- kenme süresini maksimum yapmak istediğine göre, devreyi nasıl kurmalıdır?

A) Lambaları ve pili seri bağlamalı B) Lambaları ve pili paralel bağlamalı

C) Lambaların ikisini paralel, diğer lambayı ve pili paralel lambalara seri bağlamalı

D) Lambaların ikisini seri, diğerini bunlara paralel pili ise hepsine paralel bağlamalı

E) Lambaların birini üretece paralel, diğerini seri bağlamalı

2.

Şekildeki devrede lambaların hepsinin yanması is- teniyor.

Buna göre,

I. X ve Y anahtarları kapatılmalı II. Y ve Z anahtarları kapatılmalı III. X, Y ve Z anahtarları kapatılmalı

deneylerinden hangileri yapıldığında bu müm- kün olur?

A) I ya da II B) II ya da III C) I ya da III D) Yalnız III E) I ya da II ya da III

3.

Buna göre X, Y, Z lambalarının parlaklık sırala- ması aşağıdakilerden hangisi gibi olur?

(P: Parlaklık)

A) P_X>P_Y>P_Z B) P_X>P_Y=P_Z C) P_X=P_Y=P_Z D) P_Y=P_Z>P_X E) P_Z>P_Y>P_X

4.

Buna göre X, Y, Z, T lambalarının parlaklık sıra- laması aşağıdakilerden hangisi gibi olur?

(P: Parlaklık)

A) P_X=P_Y=P_Z<P_T B) P_X=P_Y=P_Z>P_T C) P_X=P_Y=P_Z=P_T D) P_X>P_T>P_Y=P_Z E) P_T>P_X>P_Y=P_Z

(31)

Karanlık bir laboratuarda yapılan deneyde K anah- tarı kapatıldığında ortam beyaz, açıldığında ise sarı renkte oluyor.

Buna göre Z lambasının rengi nedir?

A) Mavi B) Sarı C) Yeşil

D) Kırmızı E) Mor

6.

Karanlık bir ortamda bulanan şekildeki devre için,

I. K ve M anahtarı kapatıldığında oda sarı renkte görünür.

II. L ve M anahtarı kapatıldığında oda beyaz renkte görünür.

III. M anahtarı kapatıldığında oda mor renkte görü- IV. N anahtarı kapatıldığında oda aydınlanmaz nür.

yine karanlık olur.

A) I ve II B) II ve III C) III ve IV D) I ve IV E) II ve IV

7.

(P: Parlaklık)

A) P_D>P_C>P_A=P_B B) P_C>P_D>P_A=P_B C) P_A=P_B>P_C=P_D D) P_A=P_B>P_C>P_D E) P_C=P_D>P_A=P_B

8.

Buna göre en parlak yanan lamba hangisidir?

A) K B) L C) M D) N E) P

9.

Özdeş K, L, M lambaları ve özdeş üreteçlerden oluşan şekildeki elektrik devresinde lambalar ışık vermektedir.

Buna göre;

I. K lambası L lambasından daha çok ışık verir.

II. K lambası M lambasından daha çok ışık verir.

III. L lambası M lambasından daha çok ışık verir.

yagılarından hangileri doğrudur?

(Üreteçlerin iç dirençleri önemsiz.)

A) Yalnız I B) Yalnız II C) Yalnız III D) I ve II E) II ve III

(2010 / ÖSS)

(32)

Özdeş A, B, C, D lambaları ve V voltmetresi şekil- deki devrede görülmektedir.

Anahtar kapatıldığında aşağıdakilerden hangi- si lambalar için doğru olur?

A) C ve D lambaları en parlaktır.

B) A ve B lambaları eşit parlaklıktadır.

C) Sadece B lambası sönüktür.

D) A lambası söner.

E) B ve D lambaları sönük, A ve C eşit parlaklıktadır.

11.

Şekildeki devre özdeş olmayan lambalardan kurul- muştur. K, L, M lambalarının iç dirençleri sırasıyla 5R, 3R ve 2R kadardır.

Buna göre lambaların parlaklık sıralaması aşa- ğıdakilerden hangisi gibi olur?

(P:Parlaklık)

A) P_K>P_L=P_M B) P_M=P_L>P_K C) P_K>P_L>P_M D) P_M>P_L>P_K E) P_L>P_K>P_M

12.

Şekillerdeki devreler özdeş lambalardan oluşturul- muştur.

Üreteçlerin potansiyelleri 2V, 3V ve 1V olduğu- na göre A, B, C lambalarının parlaklık sıralama- sı aşağıdakilerden hangisidir?

(P: parlaklık, üreteçlerin iç dirençleri önemsizdir.) A) P_A>P_B>P_C B) P_A=P_B=P_C C) P_C>P_B>P_A

D) P_B>P_C>P_A E) P_B>P_A>P_C

13.

Şekildeki devre lambalarla kurulmuştur.

Bu devrede sadece Y lambasının ışık verebil- mesi için 1, 2, 3 ve 4 numaralı anahtarlardan hangisinin kapatılması yeterlidir?

A) 1 ve 3 B) 1,3 ve 4 C) 1 ve 2

D) Yalnız 1 E) Yalnız 3

14.

Şekildeki devre lambalarla kurulmuştur.

Anahtarın açılıp kapatılmasıyla K, L, M, N lam- balarından hangilerin parlaklıkları değiştirile- mez?

A) K ve L B) L ve M C) K ve M

D) Yalnız K E) M ve N
