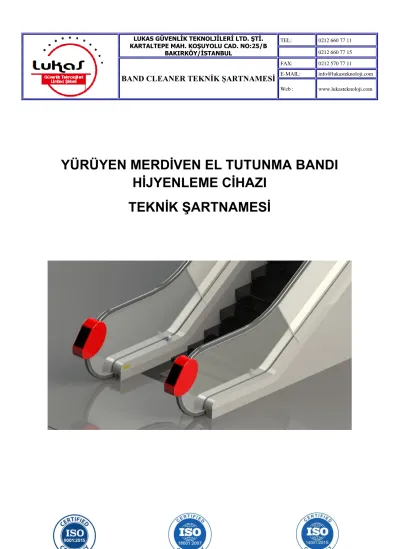

YÜRÜYEN MERDİVEN EL TUTUNMA BANDI HİJYENLEME CİHAZI
TEKNİK ŞARTNAMESİ
İÇİNDEKİLER Sayfa
1-) TANIM 3
2-) ÜRÜNÜN KAPSAMI 3
3-) TEKNİK DETAYLAR 3
3.1 ÜRÜN DIŞ ÖLÇÜLERİ 3
3.2 ÜRÜN AĞIRLIĞI 3
3.3 EKRAN ÖZELLİKLERİ 4
3.4 POMPA ÖZELLİKLERİ 4 3.5 SOLÜSYON TANKI ÖZELLİKLERİ 4
3.6 SIKIŞTIRMA ÖZELLİKLERİ 5
3.7 AKTARMA KABLOSU ÖZELLİKLERİ 5
3.8 KARTUŞ SİSTEMİ 5
3.9 SOLÜSYON PÜSKÜRTME SİSTEMİ 5
3.10 ELEKTRONİK KART ÖZELLİKLERİ 5
4-) ÜRÜN PARÇA LİSTESİ 6
4.1 DIŞ GÖRÜNÜM PARÇALARI 6
4.2 İÇ GÖRÜNÜM PARÇALARI 6
5-) ÜRETİM TESİSİ KALİTE ŞARTLARI 6 6-) GENEL MONTAJ ŞARTNAMESİ 7,8 7-) AYLIK BAKIM TALİMATI 8
8-) YILLIK BAKIM TALİMATI 9
9-) GARANTİ KOŞULLARI 9
10-) YÖNERGELER 10 11-) MONTAJ DİAGRAMI 10.11,12,13
1. TANIM:
Bu şartname her marka ve model yürüyen merdivenin el tutunma bantlarını, MSDS raporlarıyla sabit görülmüş bir solüsyon vasıtasıyla temizleyerek hijyenleme sağlayan bir cihazın teknik kurallarını belirlemek için düzenlenmiştir.
2. ÜRÜNÜN KAPSAMI: Yürüyen merdiven el tutunma bandı temizleme hijyenleme cihazı, her boy ve marka el tutunma bandının solüsyon kullanılarak hijyenik hale getirilmesi amacı ile tasarlanmıştır.
Cihaz yürüyen merdivenin mekanik ve elektrik aksamına hiçbir zarar vermeden el tutunma bandını uygun solüsyon kullanarak her türlü virüs, bakteri ve mikroplardan arındırmak amacıyla hazırlanmıştır.
Cihaz mekanik, elektronik, elektik olmak üzere üç gruba ayrılarak imal edilmiştir.
Cihaz içerisinde, çalışma prensibinin ayrılmaz parçası, hijyenlemeyi sağlayarak, sürekli hale getiren MSDS raporlu, bakanlık onaylarına sahip kullanılan solüsyonlardır.
3. TEKNİK DETAYLAR:
1. Ürün Dış Ölçüleri:
Derinlik : 230 mm Genişlik: 560 mm Yükseklik:670 mm
Biçim: Yarım ay şekline yakın ‘arc’ biçiminde keskin köşe içermez.
2. Ürün Ağırlığı :
(14-18 kg arasında solüsyon hariç)
3. Ekran Özellikleri:
15,6 "LCD EKRAN
Adaptör Giriş Çıkış 12 V
FOTOĞRAF FORMATI JPEG
SES FORMATI MP3-WMA
VIDEO FORMATI MPEG1/2/4 (Divx 4.0-Dvix 5.0- Xvid) AVI&M-JPEG
HAFIZA KARTI SD/SDHC/MMC/MS
USB BAĞLANTISI USB 2.0 ve MINI USB
EKRAN PARAMETRELERİ Screen Format:15,6" LCD Resolution:1024X768 pixel
4. Pompa Özellikleri :
MODEL
NUMARASI KAPASİTE
USE SGRT NO OFF OUTPUT
V A A PSI BAR PSI BAR INCH MM
SFDP1-012- 035-021
4.3LPM (1.2GPM)
12± 2.5 5± 35 2.4 40 2.8 0.41 10.5
5. Solüsyon Tankı Özellikleri :
MALZEME KALINLIĞI 2.5-3 MM
ENİ 200 MM
BOYU 150 MM
KALINLIĞI 100 MM
6. Sıkıştırma Özellikleri :
SİLİKON KALINLIĞI 70 MM
TAŞIMA KAPASİTESİ 100 KG(4 SCREW)
7. Aktarma Kablosu Özellikleri:
TEKNİK ÖZELLİK 12 V 5 A
DÖNÜŞ HIZI 14.40-15.00
BEKLEME SÜRESİ 13.50-13.80 V
8. Kartuş Sistemi
MALZEME KALINLIĞI 3 MM
MALZEME ÖLÇÜLERİ 77 MM X 50 MM X 2,5± MM
9. Solüsyon Püskürtme Sistemi:
SİSTEM ÇALIŞMA BASINCI 0,5-16 bar SİSTEMİN DAĞILIM ÖLÇÜSÜ 0,15-0,30 MM SİSTEM DAĞILIM İÇİN GEREKEN ENERJİ 12 V
10. Elektronik Kart Özellikleri:
12 V ÜNİTE
VALF KONTROL SİSTEMİ 6.2 X 7.8 CM ÖLÇÜLERİ
KONTROL ÜNİTESİNE GİRİŞ YAPAN ELEKTRONİK DEVRE 12 V 2 YIL GARANTİ
4. ÜRÜN PARÇA LİSTESİ:
YÜRÜYEN MERDİVEN EL TUTUNMA BANDI HİJYENLEME CİHAZI DIŞ GÖRÜNÜM PARÇALARI
1. LCD EKRAN 6. ARKA BÖLÜM
2. FIRÇA 7. ARKA KİLİT
3. SAĞ BÖLÜM 8. ÖN KİLİT
4. SOL BÖLÜM 9. KAPAK(KARTUŞ DEĞİŞTİRME KAPAĞI)
5. ÖN BÖLÜM 10. EKRAN STABİLİZE KAPAĞI
YÜRÜYEN MERDİVEN EL TUTUNMA BANDI HİJYENLEME CİHAZI İÇ GÖRÜNÜM PARÇALARI
1. GENEL ŞASİ BAĞLANTILARI 6. SOLÜSYON TANKI 2. GÖVDE BAĞLANTI SIKMA KİLİDİ 7. POMPA
3. LİNEAR MOTOR UZATMA PİSTONU 8. KART
4. KARTUŞ 9. LCD EKRAN MONİTÖR
5. ATIK SOLÜSYON TANKI 10. SOLÜSYON DOLUM BÖLÜMÜ
5. ÜRETİM TESİSİ KALİTE ŞARTLARI:
Yürüyen Merdiven El Tutunma Bandı Hijyenleme Sistemi Cihazı Üretim Tesisine Ait;
1. ISO 9001: 2015 2. ISO 14.0001: 2015 3. OHSAS 18.001:2007 4. TSEN ISO / IEC 17021-1
Belirtilen standartlarda uygun tesislerde üretim sağlanmaktadır.
6.YÜRÜYEN MERDİVEN EL TUTUNMA BANDI TEMİZLEME CİHAZI GENEL MONTAJ ŞARTNAMESİ
1. Yetkili servis elemanı dışında montaj ve genel bakım yapılamaz.
2. Montaj esnasında yürüyen merdiven teknik personelinden bir yetkilinin sizlere refakat etmesini isteyiniz.
3. Öncelikle; montaj yapılacak yürüyen merdiven teknik personelinden merdiveni stop ettirilmesini isteyiniz.
4. Cihaz çıkış ve iniş merdivenleri olarak 2 adet olarak monte edilecektir.
5. Cihazı montaj yapılacak yürüyen merdivenin önüne getiriniz.
6. Kutusundan dikkatlice çıkartınız.
7. Ekran ve gövdede kırık ve çatlak olmamasına dikkat ediniz.
8. Herhangi bir kırık çatlak durumunda; Ürünü asla monte etmeyiniz!
Yan kapaklarda bulunan metal etiket üzerinde kayıtlı seri numarasını ürün montaj çizelgesine işleyerek ürünü iade olarak ayırınız.
9. Ürün montaj aparatını yürüyen merdivenin ön tarafına getirerek kaideyi yerleştiriniz.
10. Cihazı aparat üzerine yerleştiriniz.
11. Cihazın yan gövde tutucu vidalarını (sağ-sol/ yukarı- aşağı olmak üzere toplam 4 adet) sıkınız ve kontrol ediniz. Vidalar çift yönlü olup tek taraftan montaj yapılabilmektedir.
12. Yan vidaların montajını kendi özel tornavidası yardımıyla yapınız. Herhangi bir farklı ürünle işlem yapmayınız.
13. Kartuş sistemini hareket ettirerek bandı sarma yüzeyini kavradığına emin olduktan sonra monte ediniz.
Unutmayınız her merdivenin el tutunma bandın da açı farkı olabilir!
14. Solüsyon tankının kapağını açarak doldurunuz. Dolum sırasında oluşacak sızıntıları temiz bir bezle siliniz.
15. Elektrik bağlantısının yapılabilmesi için yetkiliden yürüyen merdiven alt kontrol kapağını açmasını isteyiniz.
16. Topraklama hattı olmayan merdiveni otomatlarına asla montaj yapmayınız!
17. Alt kapak içinde bulunan yürüyen merdiven sigortasında, boşta bulunan uygun bir girişe soketi bağlayınız.
18. Yürüyen merdiven teknik personelinden kapağı kapatmasını ve yürüyen merdiveni çalıştırmasını isteyiniz.
19. Mekanik sistemin elektrik devre bağlantısının takılmasından sonra çalışmasını kontrol ediniz.
20. Ekran server bağlantısı sözleşmeye uygun olarak;
ya müşteri tarafından ya da üretici firmadan yönetiliyor olabilir!
21. Ekran yönergesinin takibini server ağ sorumlusu ile istişare ederek çalışmasını kontrol ediniz.
22. Görüntü ve videolar da yaşanacak teknik bir sorun için muhakkak network ağ yöneticisinin vereceği talimatları uygulayınız.
23. Cihazınız kullanıma hazırdır.
7.OTOMATİK YÜRÜYEN MERDİVEN EL TUTUNMA BANDI DEZENFAKTAN MAKİNASI AYLIK BAKIM TALİMATI
1- İlk montajın ardından;
30 gün sonra kartuş değişimi yapılması mecburidir. Daha sonraki rutin değişimler 6 ay ara ile yapılmalıdır.(Not: Çok yoğun kullanım alanlarında süre değişkenlik gösterebilir.) 2- Solüsyon değişimi yapılır.(Not: Merdiven yoğunluğuna göre 15 ila 20 gün arasında süreç değişkenlik gösterebilir.)
3- Sistemin genel temizliği yapılır.
4- Hortum bağlantıları kontrol edilir.
5- Solüsyon sızıntı kontrolü yapılır.
6- Mekanik aksam kontrol edilir.
8.OTOMATİK YÜRÜYEN MERDİVEN EL TUTUNMA BANDI DEZENFAKTAN MAKİNASI YILLIK BAKIM TALİMATI
1-Gerekli hallerde:
a-)Kartuş keçe sünger değişimi yapılır.
b-)Fırça sağ-sol değişimi yapılır.
c-)Hareket sensörü değişimi yapılır.
9. GARANTİ KOŞULLARI
1. Garanti süresi ürün teslim alındığından itibaren başlar ve 2 yıl sürer.
2. Makinenin tüm parçaları firmamız tarafından garanti kapsamı içerisindedir (yanlış üretim/ montaj hataları veya kusurlu ürüne karşı)
3. Garanti koşulları içerisinde meydana gelen arızanın giderilmesi için geçen süre garanti süresine dahildir. Maksimum tamir süresi 20 gündür. Müşteriler hata bildirimlerini telefon, fax, e-mail veya iadeli taahhütlü mektup yoluyla yapabilirler.
4. Ürünün tüm parça değişimi ücretlidir.
5. Aşağıdaki koşullar durumda ürün garanti kapsam dışına çıkmış kabul edilir;
a) Ürün montajının yetkili servis personeli dışında kişiler tarafından yapılması,
b) Ürünün seri numarası veya garanti etiketlerinin zarar görmüş veya yırtılmış olması.
c) Ürün besleme kablosunun yüksek veya düşük voltaja maruz kalması.
10. YÖNERGELER
• Yetkili servis personeli dışında hiç kimse ürüne müdahalede bulunamaz.
• Sadece solüsyon değişimi eğitim verilmiş teknik personel tarafından yapılabilir.
11. MONTAJ DİAGRAMI
