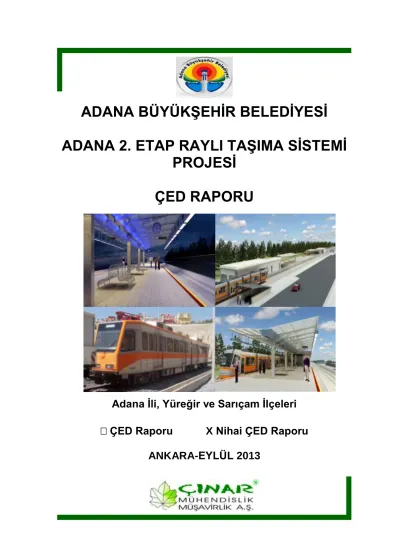

ADANA BÜYÜKġEHĠR BELEDĠYESĠ ADANA 2. ETAP RAYLI TAġIMA SĠSTEMĠ
PROJESĠ ÇED RAPORU
Adana Ġli, Yüreğir ve Sarıçam Ġlçeleri
ÇED Raporu X Nihai ÇED Raporu
ANKARA-EYLÜL 2013
Öveçler Huzur Mah. 1066. Cad. 1139. Sok. Çınar Apt. No: 6/3 ÇANKAYA/ANKARA
Tel : 0 312 472 38 39 Faks: 0 312 472 39 33 web: cinarmuhendislik.com
e-mail: [email protected] Bu raporun tüm hakları saklıdır.
Raporun tamamı yada bir bölümü, 4110 sayılı Yasa ile değiĢik 5846 sayılı Fikir ve Sanat Eserleri Kanunu uyarınca, Çınar Mühendislik MüĢavirlik A.ġ.’nin yazılı izni olmadıkça; hiçbir Ģekil ve yöntemle sayısal ve/veya elektronik ortamda çoğaltılamaz, kopya edilmez, çoğaltılmıĢ nüshaları yayınlanamaz, ticarete konu edilemez, elektronik yöntemlerle iletilemez, satılamaz, kiralanamaz, amacı dıĢında kullanılamaz ve kullandırılamaz.
PROJE SAHĠBĠNĠN
ADI ADANA BÜYÜKġEHĠR BELEDĠYESĠ
Adresi Adana BüyükĢehir Belediyesi ReĢatbey Mah. Atatürk Cad. Seyhan/ADANA
Telefon ve Faks
Numaraları Tel : 0 (322) 455 35 00 Faks: 0 (322) 455 37 00
PROJENĠN ADI ADANA 2. ETAP RAYLI TAġIMA SĠSTEMĠ PROJESĠ PROJE BEDELĠ 274.300.000 $
Proje için Seçilen Yerin Açık Adresi, (Adı, Mevkiisi, Birden Fazla Ġl ve Ġlçede Yer Alıyorsa Bunları Tanımlayan Yörenin Adı)
ADANA ĠLĠ, YÜREĞĠR VE SARIÇAM ĠLÇELERĠ
Proje için Seçilen Yerin Koordinatları, Zone
Koor. Sırası: Sağa, Yukarı Datum: ED-50
Türü: UTM D.O.M.: 33 Zone: 36
Ölçek Fak.: 6 derecelik
Koor. Sırası: Enlem, Boylam Datum: WGS-84
Türü: Coğrafik D.O.M.: - Zone: - Ölçek Fak.: -
Koordinatlar takip eden
sayfada verilmiĢtir. Koordinatlar takip eden sayfada verilmiĢtir.
Projenin ÇED Yönetmeliği
Kapsamındaki Yeri (Sektörü, Alt Sektörü)
17.07.2008 tarih ve 26909 sayılı ÇED Yönetmeliği EK-II Listesi
Madde 31 – g) Tramvaylar, yükseltilmiĢ ve yeraltından geçen demiryolu hatları, yolcu taĢıma için kullanılan benzer hatlar (metrolar, hafif raylı taĢıma sistemleri, ve benzeri.),
Mülga Adana Ġl Çevre ve Orman Müdürlüğü’nün 08.09.2010 tarihli ve 4235 sayılı yazısı ile “ÇED Gereklidir” kararı verilmiĢtir.
RAPORU HAZIRLAYAN KURULUġUN/
ÇALIġMA
GRUBUNUN ADI
ÇINAR MÜHENDĠSLĠK MÜġAVĠRLĠK A.ġ.
Yeterlik Belge No : 02
Yeterlik Belgesi VeriliĢ Tarihi : 30.01.2013
Adresi, Telefon ve Faks Numaraları
Öveçler Huzur Mahallesi 1139. Sok. Çınar Apt. No: 6/3 06460 Çankaya/ ANKARA
Tel : 0 (312) 472 38 39 Faks: 0 (312) 472 39 33 www.cinarmuhendislik.com Rapor Sunum Tarihi
(Gün, Ay, Yıl) EYLÜL-2013
Tablo. Proje Güzergahı ve ġantiye Alanına Ait UTM 6 Derecelik ve Coğrafik Koordinatlar
Proje Alanı
Koor. Sırası: Sağa. Yukarı Koor. Sırası: Enlem. Boylam
Datum: ED-50 Datum: WGS-84
Türü: UTM Türü: Coğrafik
D.O.M.: 33 D.O.M.: -
Zon: 36 Zon: -
Ölçek Fak.: 6 derecelik Ölçek Fak.: -
2. Etap Raylı TaĢıma Sistemi Güzergahı
708842.964 4096622.716 36.991003 35.346315
708894.492 4096670.096 36.991418 35.346907
708947.806 4096715.416 36.991814 35.347518
709005.707 4096754.681 36.992155 35.348179
709067.022 4096788.437 36.992445 35.348877
709128.773 4096821.405 36.992729 35.349579
709190.523 4096854.372 36.993012 35.350282
709251.918 4096887.986 36.993301 35.350980
709310.745 4096925.888 36.993629 35.351651
709368.159 4096965.933 36.993977 35.352307
709425.564 4097005.992 36.994325 35.352963
709482.968 4097046.051 36.994673 35.353619
709540.373 4097086.110 36.995021 35.354274
709597.777 4097126.169 36.995369 35.354930
709654.791 4097166.773 36.995722 35.355581
709706.283 4097214.005 36.996136 35.356173
709745.839 4097271.551 36.996646 35.356633
709771.137 4097336.646 36.997226 35.356935
709780.517 4097405.852 36.997847 35.357060
709773.765 4097475.355 36.998475 35.357003
709751.153 4097541.435 36.999075 35.356768
709716.662 4097602.304 36.999631 35.356397
709679.634 4097661.709 37.000174 35.355998
709642.602 4097721.111 37.000718 35.355599
709608.572 4097782.177 37.001275 35.355234
709595.795 4097850.523 37.001894 35.355109
709609.139 4097918.926 37.002507 35.355278
709631.710 4097985.187 37.003099 35.355550
709653.912 4098051.570 37.003691 35.355818
709670.297 4098119.568 37.004300 35.356021
709677.499 4098189.147 37.004925 35.356121
709679.918 4098259.105 37.005555 35.356167
709682.161 4098329.069 37.006185 35.356212
709684.521 4098399.029 37.006814 35.356258
709690.548 4098468.743 37.007441 35.356345
709702.953 4098537.605 37.008058 35.356504
709721.374 4098605.118 37.008662 35.356729
709741.943 4098672.028 37.009260 35.356979
709762.517 4098738.936 37.009858 35.357228
709785.352 4098805.078 37.010449 35.357503
709815.940 4098867.999 37.011009 35.357864
709849.609 4098929.370 37.011554 35.358260
709883.301 4098990.729 37.012099 35.358655
709916.993 4099052.087 37.012644 35.359051
709950.684 4099113.445 37.013189 35.359446
709984.704 4099174.621 37.013733 35.359845
710022.653 4099233.415 37.014254 35.360288
710063.475 4099290.279 37.014757 35.360762
710104.035 4099347.328 37.015261 35.361234
710139.269 4099407.727 37.015798 35.361646
710162.625 4099473.589 37.016386 35.361927
710172.718 4099542.759 37.017006 35.362060
710174.359 4099612.731 37.017636 35.362097
710174.891 4099682.729 37.018266 35.362123
710175.422 4099752.727 37.018897 35.362148
710176.046 4099822.723 37.019527 35.362175
710179.231 4099892.643 37.020156 35.362230
710184.775 4099962.423 37.020783 35.362312
710190.375 4100032.199 37.021411 35.362394
710195.099 4100102.032 37.022038 35.362467
710191.464 4100171.836 37.022668 35.362446
710174.338 4100239.590 37.023282 35.362272
710146.183 4100303.640 37.023865 35.361974
710115.255 4100366.437 37.024438 35.361644
710085.247 4100429.668 37.025014 35.361324
710060.286 4100495.034 37.025608 35.361062
710041.249 4100562.373 37.026219 35.360867
710024.681 4100630.384 37.026835 35.360700
710007.081 4100698.126 37.027449 35.360521
709981.872 4100763.337 37.028042 35.360256
709945.265 4100822.885 37.028587 35.359862
709898.193 4100874.561 37.029063 35.359347
709842.356 4100916.603 37.029454 35.358732
709779.694 4100947.559 37.029747 35.358036
709712.410 4100966.503 37.029932 35.357286
709643.088 4100976.087 37.030034 35.356510
709573.506 4100983.726 37.030118 35.355730
709503.923 4100991.363 37.030203 35.354951
709434.370 4100999.249 37.030289 35.354171
709366.082 4101014.095 37.030438 35.353408
709302.748 4101043.512 37.030717 35.352705
709247.995 4101086.862 37.031120 35.352102
709204.608 4101141.593 37.031623 35.351630
709170.688 4101202.805 37.032181 35.351266
709138.099 4101264.756 37.032747 35.350917
709105.510 4101326.708 37.033312 35.350568
709073.256 4101388.831 37.033879 35.350223
709048.688 4101454.227 37.034473 35.349965
709040.763 4101523.580 37.035100 35.349895
709050.543 4101592.689 37.035720 35.350024
709077.313 4101657.159 37.036294 35.350343
709116.857 4101714.864 37.036805 35.350803
709158.856 4101770.864 37.037300 35.351291
709200.856 4101826.864 37.037795 35.351778
709242.856 4101882.864 37.038290 35.352266
709284.684 4101938.992 37.038787 35.352751
709320.809 4101998.821 37.039317 35.353174
709343.362 4102064.946 37.039908 35.353445
709357.675 4102133.463 37.040522 35.353625
709371.498 4102202.085 37.041137 35.353800
709387.778 4102270.144 37.041746 35.354002
709411.118 4102336.105 37.042335 35.354282
709438.229 4102400.641 37.042910 35.354605
709465.316 4102465.187 37.043486 35.354927
709488.657 4102531.155 37.044075 35.355208
709506.340 4102598.873 37.044681 35.355425
709522.594 4102666.960 37.045290 35.355627
709538.847 4102735.047 37.045900 35.355828
709555.101 4102803.133 37.046509 35.356030
709571.354 4102871.220 37.047119 35.356232
709587.608 4102939.307 37.047729 35.356433
709603.861 4103007.394 37.048338 35.356635
709620.115 4103075.481 37.048948 35.356836
709637.605 4103143.253 37.049554 35.357052
709659.475 4103209.733 37.050148 35.357316
709685.838 4103274.562 37.050726 35.357630
709715.147 4103338.130 37.051292 35.357977
709744.614 4103401.626 37.051857 35.358326
709775.751 4103464.269 37.052415 35.358694
709818.646 4103519.379 37.052901 35.359191
709873.131 4103563.055 37.053283 35.359815
709936.197 4103593.054 37.053539 35.360533
710004.525 4103607.499 37.053654 35.361304
710074.319 4103612.846 37.053686 35.362090
710144.125 4103618.055 37.053717 35.362876
710213.931 4103623.263 37.053749 35.363662
710283.736 4103628.472 37.053780 35.364448
710353.510 4103634.054 37.053815 35.365233
710421.394 4103650.504 37.053947 35.366001
710483.915 4103681.629 37.054214 35.366712
710537.871 4103725.983 37.054601 35.367331
710580.493 4103781.310 37.055090 35.367825
710612.860 4103843.354 37.055641 35.368206
710644.320 4103905.886 37.056198 35.368577
710675.780 4103968.419 37.056754 35.368948
710707.239 4104030.951 37.057310 35.369320
710738.699 4104093.483 37.057866 35.369691
710770.159 4104156.015 37.058422 35.370062
710801.618 4104218.548 37.058978 35.370433
710833.078 4104281.080 37.059534 35.370804
710864.429 4104343.666 37.060091 35.371174
710890.756 4104408.465 37.060669 35.371488
710908.875 4104476.060 37.061273 35.371710
710925.623 4104544.027 37.061882 35.371918
710942.372 4104611.994 37.062490 35.372125
710959.120 4104679.961 37.063099 35.372332
710976.489 4104747.770 37.063705 35.372546
710995.568 4104815.116 37.064308 35.372780
711016.490 4104881.914 37.064905 35.373034
709832.516 4098879.790 37.011111 35.358054
709833.127 4098880.091 37.011114 35.358061
710182.390 4099930.089 37.020493 35.362276
710248.397 4103625.835 37.053764 35.364050
710248.307 4103625.828 37.053764 35.364049
710296.494 4103629.472 37.053786 35.364591
710296.498 4103629.422 37.053786 35.364591
710296.502 4103629.373 37.053785 35.364591
710296.386 4103629.384 37.053785 35.364590
710296.445 4103629.388 37.053785 35.364591
710296.445 4103629.388 37.053785 35.364591
710296.381 4103629.444 37.053786 35.364590
710296.482 4103629.471 37.053786 35.364591
710296.486 4103629.422 37.053786 35.364591
710296.490 4103629.372 37.053785 35.364591
710274.063 4103627.749 37.053776 35.364339
709687.922 4097648.876 37.000057 35.356088
710262.953 4103626.920 37.053771 35.364214
710268.508 4103627.335 37.053773 35.364276
710272.123 4103627.604 37.053775 35.364317
710258.297 4103626.330 37.053766 35.364161
710258.298 4103626.331 37.053766 35.364161
710281.228 4103628.041 37.053777 35.364419
710281.229 4103628.041 37.053777 35.364419
ġantiye Alanı
711095.459 4105044.053 37.066347 35.373967
711172.682 4105071.727 37.066579 35.374842
711212.244 4104999.353 37.065918 35.375267
711130.714 4104953.724 37.065526 35.374337
711095.459 4105044.053 37.066347 35.373967
ĠÇĠNDEKĠLER
Sayfa No
ĠÇĠNDEKĠLER ... i
TABLOLAR DĠZĠNĠ ... ix
ġEKĠLLER DĠZĠNĠ ... xi
EKLER DĠZĠNĠ ... xiii
KISALTMALAR ... xiv
BÖLÜM 1: PROJENĠN TANIMI VE AMACI ... 1
1.1. Projenin ve Proje Alanının Tanımı, Hizmet Amaçları, Mevcut ve/veya Planlanan Projelerle ĠliĢkisi (Proje Güzergahı ve Etki Alanında Yer Alan Mevcut/Planlanan Projeler Dikkate Alınmalıdır), Ekonomik ve Sosyal Yönden Ülke, Bölge ve/veya Ġller Ölçeğinde Önem ve Gerekliliği, Yatırım ve ĠĢletme Süresi ... 1
1.2. Projesinin Özellikleri ... 4
1.2.1. Projenin Boyutları, Yapım Teknikleri, Yarma, Dolgu, Sanat Yapıları, Tünel, Viyadük, Köprü vb. Yapılar, Proje Detayları, Demiryolu Yapımında Kullanılacak Rayların Teknik Özellikleri ... 4
1.2.2. Proje Kapsamında Yapılacak Faaliyet Ünitelerinin (istasyon, vb.) Yerleri, Adedi, Özellikleri, Kaplayacağı Alanlar (m2), Verilecek Hizmetler, Ġstasyonlarda Bulunacak Hizmet Üniteleri (Ġstasyon binası, araç parkı, personel binası, depolama alanları, yükleme rampası, tren bakım ve onarım alanları vb.) ve Konumları, Bu Ünitelerin Vaziyet Planı Üzerinde Lejandı ile Birlikte Gösterimi, ... 11
1.2.3. Hattın; Ġl, Ġlçe ve Ġlçelere Bağlı YerleĢim Merkezleri, Tarım Arazileri, Otoyol, Devlet ve Ġl Yolları ile Su Kaynakları, Sulama, TaĢkın Koruma, Drenaj Kanalları vb. Sistemleri Kestiği Noktalar, Bu Noktalarda Kullanılacak Köprü, Alt ve Üst Geçit, Tünel, Viyadük vb. Yapılar ve Adetleri, Geçitlerin Boyutları ve Geçitler Arasındaki Mesafe, ... 15
1.2.4. Proje Kapsamında Bir Yılda Yapılacak Sefer Sayısı ve TaĢınacak Yolcu Sayısı (yolcu/yıl) ... 17
1.2.5. Proje Kapsamında Ġhtiyaç Duyulacak Malzemenin Nereden ve Ne ġekilde KarĢılanacağı (kullanılacak maden ve ariyet ocakları ile ilgili bilgi verilmesi) ... 19
1.2.6. Proje Kapsamında Yarma ĠĢlemi Yapılacak Ġse Yarma ĠĢlemi Sırasında Ortaya Çıkacak Malzemenin Dolgu ĠĢleminde Kullanılıp Kullanılmayacağı, Kullanılacak Ġse Malzemeye ĠliĢkin Yapılması Gereken Analiz ÇalıĢmaları ve Sonuçları ... 19 1.2.7. Proje Kapsamında Malzeme Ocakları Var Ġse; Orman Alanı DıĢındaki Kum-Çakıl Ocakları Ġçin “Çevre Yönetim Planı”, Orman, Tarım ve Mera Alanları DıĢındaki Malzeme Ocakları Ġçin “Doğaya Yeniden Kazandırma Formatı” Hazırlanarak Proje Alanının
“Madencilik Faaliyetleri Ġle Bozulan Arazilerin Doğaya Yeniden Kazandırılması
Yönetmeliği” ve “Kum Çakıl ve Benzeri Maddelerin Alınması ĠĢletilmesi ve Kontrolü
Yönetmeliği” Yönünden Değerlendirilmesi ... 19
1.2.8. Proje Kapsamında Kurulacak ġantiye Sayısı ve Yerleri (Koordinatları ile birlikte) .. 20
1.2.9. Güzergah Boyunca Zemin Etüdü Raporu ... 20
1.3. Demiryolu Projesi Ġçin Seçilen Güzergah ve Kullanılan Teknoloji Alternatiflerinin Değerlendirilmesi, Seçilen Güzergahın ve Teknolojinin SeçiliĢ Nedenlerinin Belirtilmesi, Diğer Alternatiflerin Elenme Nedenleri Belirtilerek Ġrdelenmesi ... 20
1.4. Proje Kapsamında Elektrik Kullanımı Ġle Ġlgili Yapılacak ĠĢ ve ĠĢlemler (Ġhtiyaç duyulan güç, kullanım yılı, Ģantiye için güç miktarı vb.), Enerji Nakil Hatlarının Geçeceği Yerler ve Trafoların Yerleri, Kullanılacak Malzemeler, Demiryolu Hattı Elektrifikasyon Projesi (Konu ile ilgili TEDAġ ile irtibata geçilmesi, var ise konu ile ilgili yapılan veya yapılacak protokollerin ÇED Raporu‟na eklenmesi) ... 24
1.5. Projenin ĠnĢaat ve ĠĢletme AĢamalarına Ait ĠĢ Akım ġeması ... 27
1.6. Projenin ĠnĢaat ve ĠĢletme AĢamalarında ÇalıĢacak Eleman Sayısı ... 30
1.7. Projeye ĠliĢkin Fayda-Maliyet Analizi ... 30
1.8. Projeye ĠliĢkin Politik, Yasal ve Ġdari Çerçeve ... 32
1.8.1. Proje ile Ġlgili Olarak Bu AĢamaya Kadar GerçekleĢtirilmiĢ Olan ĠĢ ve ĠĢlemlerin Kısaca Açıklanması ... 32
1.8.2. Projeye ĠliĢkin Ġzin Prosedürü (ÇED sürecinden sonra alınacak izinler) ... 32
1.8.3. Projenin GerçekleĢtirilmesi ile Ġlgili Zamanlama Tablosu ... 33
1.8.4. Projeye ĠliĢkin Finans Kaynakları... 35
1.8.5. Proje Alanının Mülkiyet Durumu ... 36
1.8.5.1. Proje Kapsamında Yapılacak KamulaĢtırma ... 36
1.8.5.2. KamulaĢtırılacak Alanların Mevcut Kullanım ve Mülkiyet Durumu (kamulaĢtırılacak alanların 1/25.000 ölçekli harita üzerinde gösterimi) ... 36
1.8.5.3. KamulaĢtırmanın Sosyo-Ekonomik Etkileri ... 37
BÖLÜM 2: PROJE ĠÇĠN SEÇĠLEN YERĠN KONUMU ... 38
2.1. Hattın Arazi Kullanım Haritası, Yarma, Dolgu ve ġantiye Alanları, Kullanılacak Malzeme Ocakları, Hafriyat Depolama Alanları, Bunların Çevresinde Bulunan Tarım Arazilerini, Yeraltı ve Yüzey Sularını, Deprem KuĢaklarını, Jeolojik Yapıyı, YerleĢim Alanları, UlaĢım Ağını, Enerji Nakil Hatlarını, Arazi Kabiliyetini, Güzergahın Yakın Çevresinde Faaliyetlerine Devam Eden Diğer Kullanımların Yerlerine ĠliĢkin Verilerin 1/25.000 Ölçekli Topoğrafik Harita Üzerine Lejant Bilgileri ile Beraber Gösterimi, Ġsim, Yön ve Proje Alanına Uzaklıklarının Belirtilerek Güzergahın Fotoğraflandırılması ... 38 2.2. Güzergahın Geçtiği Bölgeye ĠliĢkin Varsa 1/100.000, 1/50.000, 1/25.000 Ölçekli Çevre Düzeni Planı, 1/5.000 Ölçekli Nazım Ġmar Planı, 1/1.000 Ölçekli Uygulama Ġmar Planı‟nı veya Plan Tekliflerinin (söz konusu planın ilgili pafta/paftaları, lejant, plan
hükümleri ve raporu ile “…. Tarih ve …. Sayılı karar ile …. Tarafından onaylanmıĢtır” ve
“Aslının Aynıdır” ıslak imzalı kopyalarının) Rapor Ekinde Sunulması ... 45
2.3. Güzergah Üzerinde ve Etki Alanında Devletin Yetkili Organlarının Hüküm ve Tasarrufu Altında Bulunan Araziler (askeri yasak bölgeler, kamu kurum ve kuruluĢlarına belirli amaçlarla tahsis edilmiĢ alanlar (baraj, gölet, hava alanı, enerji iletim hattı vb.) ile bu konuda ilgili idaresinden alınmıĢ izinler vb. ... 46
BÖLÜM 3: PROJE YERĠ VE ETKĠ ALANINI MEVCUT ÇEVRESEL VE SOSYO- EKONOMĠK ÖZELLĠKLERĠ ... 47
3.1. Projeden Etkilenecek Alanın Belirlenmesi (etki alanının nasıl ve neye göre belirlendiğinin açıklanması, etki alanının harita üzerinde iĢaretlenmesi) ... 47
3.2. Proje ve Etki Alanında Koruma Alanlarının (milli parklar, tabiat parkları, tabiat anıtları, tabiatı koruma alanları, yaban hayatı koruma alanları, biyogenetik rezerv alanları, biyosfer rezervleri, doğal sit ve anıtlar, arkeolojik, tarihi, kültürel sitler, özel çevre koruma alanı, Ramsar alanı, sulak alan, turizm alanı ve merkezi gibi ÇED Yönetmeliği‟nin EK-V‟inde belirtilen Duyarlı Yöreler) Bulunup Bulunmadığı, Var Ġse Bu Alanların Proje Alanı ve Etki Alanına Olan Mesafeleri, Bu Alanlar Üzerinde ve Yakınında Yapılacak Faaliyetler Konusunda Detaylı Bilgi ... 47
3.3. Orman Alanları ... 55
3.3.1. Demiryolu Hattının Orman Alanları Ġçinde Bulunması Halinde; ... 55
3.3.1.1. Proje Sahasının Bulunduğu Orman Alanı Miktarı (m2) ... 55
3.3.1.2. Proje Sahasının ĠĢaretlendiği 1/25.000 Ölçekli MeĢcere Haritası... 55
3.3.1.3. Projenin Orman Alanlarından Geçen Bölümünde Ağaçların Kesilip Kesilmeyeceği, Kesilecek Ġse Bu Ağaçların MeĢcere Tipi, Kapalılığı vb. Özellikleri, Ne Kadar Ağaç Kesileceği ... 55
3.3.1.4. Faaliyetin Geçtiği Orman Alanlarının MeĢcere Tipi, Kapalılığı ... 55
3.3.1.5. Orman Alanları Ġçin KamulaĢtırmanın Söz Konusu Olup Olmadığı, Orman Alanları Ġçin 6831 Sayılı Orman Kanununun 5192 Sayılı Kanun ve DeğiĢik 17/3. Maddesi Gereğince Alınacak Ġzinler ... 56
3.3.1.6. Orman Bölge Müdürlüklerinin GörüĢü, Ġnceleme ve Değerlendirme Formu ... 56
3.3.2. Demiryolu Hattının Orman Alanları DıĢında Bulunması Halinde; ... 56
3.3.2.1. Demiryolu Hattı Ġle En Yakın Orman Alanı Arasındaki Mesafe ... 56
3.3.2.2. Proje Ġle Ġlgili Olarak Orman Bölge Müdürlüğü GörüĢü ... 56
3.4. Proje Alanı ve Etki Alanının Jeolojik Özellikleri ... 57
3.4.1. Genel Jeoloji (bölgesel ve inceleme alan jeolojisi hakkında bilgi verilmeli, bölgenin stratigrafik kesiti ile mümkün olduğunca büyük ölçekli jeolojik harita eklenmelidir) ... 57 3.4.2. Proje Kapsamında Planlanacak Alanlar Ġçin 3194, 3621 Sayılı Kanunlar ile 7269- 1051 Sayılı Yasa Hükümleri, 11.11.2008 Gün ve 13171 Sayılı (2008/10337 Konulu)
Bayındırlık ve Ġskan Bakanlığı Makam Olur‟u Doğrultusunda Hazırlatılacak Ġmar Planına
Esas Jeolojik/Jeoteknik Etüt Raporları ... 60
3.5. Doğal Afet ve Depremsellik (tektonik hareketler, deprem, sel, taĢkın, kaya düĢmesi, heyelan vb. risk analizi) ... 60
3.5.1. Doğal Afet Durumu (güzergah boyunca 7269 sayılı yasa kapsamında kalan deprem dıĢındaki afet riskleri (heyelan, kaya düĢmesi, çığ, su baskını vb.) hakkında bilgi verilmelidir.) ... 60
3.5.2. Deprem Durumu (Proje alanını da içine alan büyük ölçekli diri fay haritasına atıfta bulunularak, bu fayların proje alanına uzaklıkları ve etkileri hakkında bilgi verilerek deprem riskinden bahsedilmeli, ayrıca “Türkiye Deprem Bölgeleri Haritası” rapora eklenmelidir.) ve Uyulacak Yönetmelikler ... 61
3.6. Proje Alanı ve Yakın Çevresinin Hidrolojik ve Hidrojeolojik Özellikleri (yüzeysel ve yeraltı su kaynaklarının mevcut ve planlanan kullanımı, proje alanına mesafeleri, debileri) (1/25000‟lik topoğrafik haritada gösterilmesi) ... 67
3.7. Hattın Geçtiği Alanların Meteorolojik Özellikleri, Bölge Özelinde Hava KoĢulları, Bu KoĢulların Yapımı Planlanan Hat Üzerine Etkileri ve Hat Güvenliği Açısından Ġrdelenmesi (rüzgar, sis, yağıĢ, kar, buzlanma vb.) ... 69
3.8. Flora ÇalıĢması (Proje ve etki alanı için) ... 79
3.8.1. Arazide Tespit Edilen Türler (Arazide gözlem, anket ve görüĢme sonucu tespit edilen türler ile literatürden alınan türlerin ayrı ayrı belirtilmesi, alanda bulunan bitki türlerinin endemizm durumlarının verilmesi, IUCN ve Türkiye Bitkileri Kırmızı Kitabı tehlike kategorilerine göre değerlendirme yapılması, tehdit kategorilerinin değerlendirilmesi) ... 79
3.8.2. Önemli Bitki Alanlarına ĠliĢkin Bilgiler ... 90
3.8.3. Flora Listesinin TUBĠTAK Tarfından Hazırlanan TURBĠVES (Türkiye Bitkileri Veri Servisi)‟den Yararlanılarak Kontrol Edilmesi ... 91
3.9. Fauna ÇalıĢması (Proje ve etki alanı için) ... 92
3.9.1. Arazide Tespit Edilen Türler (arazide gözlem, anket ve görüĢme sonucu tespit edilen ve literatürden alınan türlerin ayrı ayrı belirtilmesi, “Koruma Statüleri”nin RDB (Kırmızı Liste)/Bern SözleĢmesi tür listeleri baz alınarak belirlenmesi, 2010-2011 Merkez Av Komisyonu kararlarına göre irdelenmesi) ... 92
3.9.2. Fauna Açısından Önemli Alanlar ... 102
3.10. Doğal ve Kültürel Peyzajların Varlığına ĠliĢkin Bilgi Verilmesi ... 102
3.11. Güzergah Üzerindeki ve Etki Alanındaki Tarım ve Hayvancılık Faaliyetleri ... 102
3.11.1. Tarım (Sulu ve Kuru Tarım, Zeytincilik, Fıstık vb.) Arazileri, Büyüklükleri, Koordinatları, Tarımsal GeliĢim Proje Alanları, Bu Alanların 1/5.000 Ölçekli Harita Üzerinde ĠĢaretlenmesi, Ürün Desenleri ve Bunların Yıllık Üretim Miktarı ... 102
3.11.2. Hayvancılık Türleri, Adetleri, Beslenme ve Mera Alanları ile Bunların Koordinatları,
1/5.000 Ölçekli Haritada ĠĢaretlenmesi ... 108
3.12. Proje ve Etki Alanındaki Alanların 5403 Sayılı Toprak Koruma ve Arazi Kullanım Kanunu, 3573 Sayılı Zeytin Kanunu, 4342 Sayılı Mera Kanunu Yönünden Değerlendirilmesi (Var ise konu ile ilgili izin belgelerinin ÇED Raporu‟na eklenmesi), Bu Alanların 1/1000 veya 1/2000 Ölçekli Paftalar Üzerinde ĠĢaretlenmesi ... 112
3.13. Su Ürünlerinin YaĢama, Üreme Muhafaza ve Ġstihsalini Koruyacak Tedbirlerin Alınması Maksadıyla Ġstihsal Vasıtalarına Zarar Veren Maddelerin Sahada Bulunan Ġç Sulara, Ġstihsal Yerlerine veya Civarlarına Dökülmesinin Engellenmesi vb. Durumlar Ġçin 1380 Sayılı “Su Ürünleri Kanunu” Kapsamında Yapılacak ĠĢ ve ĠĢlemler, Alınacak Ġzinler114 3.14. Sızdırmazlık Özelliğine Sahip Olması Gereken Bakım, Onarım, Yağ ve Filtre DeğiĢiminin Yapılacağı Alanlar Ġle Trenlerin Temizliğinin Yapılacağı Alanlara ĠliĢkin “Toprak Kirliliği Kontrolü Yönetmeliği” Kapsamında Yapılacak ĠĢ ve ĠĢlemler ... 115
3.15. Vasıf DıĢına Çıkarılacak Arazilerin Vasıflarını Gösterir Bilgi ve Belgeler ... 116
3.16. Güzergah ve Etki Alanında 2863 Sayılı Resmi Gazete‟de Yayımlanan “Kültür ve Tabiat Varlıklarını Koruma Kanunu” ve Ġlgili Mevzuat Kapsamında Yapılacak ĠĢ ve ĠĢlemler116 3.17. Hattının Geçtiği Ġlçelerin Sosyo-Ekonomik Özellikleri ... 117
3.17.1. Ekonomik Özellikler (Yörenin ekonomik yapısını oluĢturan baĢlıca sektörler, proje ile gerçekleĢmesi beklenen gelir artıĢları) ... 117
3.17.2. Güzergah Üzerindeki Nüfus Dağılımı ... 118
3.17.3. Yaratılacak Ġstihdam Ġmkanları ve ĠĢsizlik ... 120
3.17.4. Beklenen Sosyo-Ekonomik DeğiĢiklikler ... 120
BÖLÜM 4: PROJENĠN ÖNEMLĠ ÇEVRESEL ETKĠLERĠ VE ALINACAK ÖNLEMLER . 122 4.1. Arazinin Hazırlanması ve Yapılacak ĠĢler Kapsamında Nerelerde, Ne Miktarda Ve Ne Kadar Alanda Hafriyat Yapılacağı, Hafriyat Artığı Malzemenin Nerelere TaĢınacağı, Nasıl Depolanacağı, Hangi Amaçlar Ġçin Kullanılacakları (Bitkisel toprak ve hafriyat artığı miktarı ayrı ayrı belirtilmeli, oluĢacak olan bitkisel toprağın ve hafriyat atığının depolanacağı alan vaziyet planında koordinatlarıyla birlikte gösterilmelidir) ... 122
4.2. Proje Kapsamında Patlayıcı Madde Kullanılması Gereken Yerler, Yapılacak Patlatmanın Proje Alanında Yaratacağı Etkiler (su kaynaklarına, tarım alanlarına vb.), Bu Yerlerde Alınacak Önlemler, Patlayıcı Maddeleri TaĢıma–Patlatma–Depolama Hususları, Alınacak Önlemler, ... 123
4.3. Projenin ĠnĢaat ve ĠĢletme AĢamasında OluĢacak Katı Atıklar ... 123
4.3.1. Katı Atıkların Cinsi (evsel nitelikli katı atıklar, inĢaat ve yıkıntı atıkları, ambalaj atığı, tehlikeli atıklar, pil ve akümülatör atıkları, bakım-onarım atıkları, tıbbi atıklar vb.) ... 123
4.3.2. Katı Atıkların Miktarı ve Özellikleri ... 125
4.3.3. Katı Atıkların Bertaraf Yöntemleri (bu bölümde varsa geçici depolama alanı hakkında bilgi verilerek vaziyet planında gösterilmeli, katı atıkların hangi düzenli katı atık depolama alanında depolanacağı planlanmalı, alınacak izinler, evsel nitelikli atıkların ilgili idaresince toplanacağına dair belge rapora eklenmelidir) ... 126 4.4. Projenin ĠnĢaatı ve ĠĢletme AĢamasında OluĢacak Sıvı Atıklar ... 131 4.4.1. Sıvı Atıkların Cinsi (evsel nitelikli sıvı atık, iĢ makinelerinden kaynaklanan atık yağlar vb.) ... 131 4.4.2. Sıvı Atıkların Miktarı (her bir atıksu kaynağı için ayrı ayrı hesaplanmalıdır) ... 132 4.4.3. Sıvı Atıkların Bertaraf Yöntemleri (inĢaat ve iĢletme aĢamsındaki kiĢi sayısı göz önünde bulundurulmalıdır) ve DeĢarj Edileceği Ortamlar (konu ile ilgili izin belgelerinin ÇED Raporuna eklenmesi, vaziyet planında gösterilmesi) (atıksuların kanalizasyona bağlanacağı belirtilen yerlerde kanalizasyon sistemlerinin arıtma sistemiyle sonlanıp sonlanmadığının belirtilmesi) ... 133 4.5. Projenin ĠnĢaat ve ĠĢletme AĢamasında Su Temini Sistemi Planı, Suyun Nereden Temin Edileceği, Suyun Temin Edileceği Kaynaklardan Alınacak Su Miktarı ve Bu Suların Kullanım Amaçlarına Göre Miktarları ... 135 4.6. Projenin ĠnĢaat ve ĠĢletme AĢamasında OluĢacak Toz Emisyonları, Toz Emisyonu Hesaplamaları ve Alınacak Önlemler (Sanayi Kaynaklı Hava Kirlilğinin Kontolü Yönetmeliği Kapsamında Değerlendirilmelidir) ... 136 4.7. Çevresel Gürültünün Değerlendirilmesi ve Yönetimi Yönetmeliği Hükümlerine Göre Hazırlanacak Akustik Rapor (www.cevreorman.gov.tr adresinde yayımlanmakta olan ve ekte verilen formata göre hazırlanmalıdır) (Arka plan ölçümü yapacak kurum/kuruluĢların Bakanlığımız Çevre Referans Laboratuarınca Ön Yeterlik/Yeterlik Belgesi almıĢ olması ve raporda gürültü bölümünü hazırlayacak personelin Bakanlığımız ile protokol yapan üniversitelerce verilen A Tipi Eğitime Katılım Belgesi‟ne sahip olması zorunludur ve bu belgelerin bir örneğinin rapora konulması gerekmektedir.) ... 145 4.8. Projenin Çevredeki Tarım, Zeytin, vb. Arazilere Olabilecek Etkileri Kapsamında Alınacak Önlemler ... 148 4.9. Proje ve Etki Alanın ĠnĢaat ve ĠĢletme AĢamalarında Mevcut Demiryolu Hattına ve Bu Hat ile Sağlanan UlaĢım Faaliyetlerine Etkileri Kapsamında Alınacak Önlemler ... 149 4.10. Projenin ĠnĢaat ve ĠĢletme Döneminde Flora ve Fauna Üzerine Etkiler ve Alınacak Önlemler (Uluslararası SözleĢmeler Kapsamında Değerlendirme Yapılmalıdır) ... 150 4.11. Projenin ĠnĢaat ve ĠĢletme AĢamasında, Ekosistemde OluĢacak DeğiĢimler ve Alınacak Önlemler ... 151 4.12. Proje Etki Alanı ve Yakın Çevresinin ÇED Yönetmeliği‟nin Ek-V‟deki Duyarlı Yöreler Üzerine Etkisi ve Alınacak Önlemler ... 152 4.13. Orman Alanları ... 152
4.13.1. Projesinin Orman Alanları Ġçinde Bulunması Halinde; ... 152 4.13.1.1. Projenin Orman Alanlarına Muhtemel Olumsuz Etkileri ve Alınacak Etki Azaltıcı Tedbirler ... 152 4.13.1.2. Orman Yangınlarına KarĢı Önlem Alınıp Alınmayacağı, Alınacaksa Bu Önlemlerin Neler Olduğu ... 152 4.13.2. Projesinin Orman Alanları DıĢında Bulunması Halinde; ... 152 4.13.2.1. Projenin Orman Alanlarına Olan Mesafesine Bağlı Olarak Muhtemel Olumsuz Etkileri ve Alınacak Etki Azaltıcı Tedbirler ... 152 4.13.2.2. Mesafeye Bağlı Olarak Orman Yangınlarına KarĢı Önlem Alınıp Alınmayacağı, Alınacaksa Bu Önlemlerin Neler Olduğu ... 153 4.14. Güzergah ve Etki Alanı Boyunca Ġçme Suyu ve Sulama Sistemleri ile Diğer Altyapı Yatırımlarının Etkilenmemesi Ġçin Alınacak Önlemler (içme suyu Ģebekesi, sulama kanalları, kanalizasyon, göl, gölet vb.) (Var ise konu ile ilgili izin belgelerinin ÇED Raporu‟na eklenmesi) ... 153 4.15. Güzergah Boyunca TaĢkın Sahaları, TaĢkın Önleme ve Drenaj ile Ġlgili ĠĢlemler, Her Türlü TaĢkın Koruma ve Drenaj Kanallarının GeçiĢi Konusunda Alınacak Önlemler ... 155 4.16. Proje Kapsamında GerçekleĢtirilecek Faaliyetler Sonucunda Yüzeysel ve Yeraltı Suyu Kaynakları Ġle Kuru Derelerin Zarar Görmemesi Ġçin Alınacak Tedbirler ... 156 4.17. Proje Kapsamında Karayolu Kullanımı ve KesiĢme Durumları ... 156 4.17.1. Hattın Otoyol, Devlet ve Ġl Yolları Ġle KesiĢtiği Noktalar, Bu Noktalarda Karayolundaki Trafik Güvenliğini Etkilemeyecek ġekilde Ne Tür GeçiĢlerin Yapılacağı (yapılacak yol alt ve üst geçit, köprü vb.), Proje Detayları, Projelendirme Kriterleri (hazırlattırılacak geçiĢ ön ve kesin projeleri için Karayolları 5. Bölge Müdürlüğü görüĢü ile var ise konu ile ilgili yapılan veya yapılacak protokollerin ÇED Raporu‟na eklenmesi), .. 158 4.17.2. Proje Kapsamında Malzemelerin TaĢınması Sırasında Karayollarının Kullanılması Durumunda 2918 Sayılı Trafik Kanunu Kapsamında Yapılacak ĠĢlemler ve Alınacak Ġzinler, ĠnĢaat ve ĠĢletme AĢamalarında Yollara Zarar Verilmesi Durumunda Uygulanacak Prosedür ... 159 4.17.3. Proje Kapsamında UlaĢım ve Malzeme TaĢınması Sırasında Kullanılacak Yollar, Malzemelerin TaĢınması Ġçin Bağlantı Yolu Yapılıp Yapılmayacağı, (yapılacak ise Karayolları 5. Bölge Müdürlüğünden alınan görüĢ rapora eklenmelidir) ... 160 4.17.4. Proje Kapsamında 2918 Sayılı Trafik Kanunu ve Buna Ġstinaden Karayolları Ġle Ġlgili Çıkarılan Tüm Kanun ve Yönetmeliklerde Belirtilen Hükümler Doğrultusunda Yapılması Gereken ĠĢ ve ĠĢlemler ... 160 4.18. Projenin Devletin Yetkili Organlarının Hüküm ve Tasarrufu Altında Bulunan Arazilere (askeri yasak bölgeler, kamu kurum ve kuruluĢlarına belirli amaçlarla tahsis edilmiĢ alanlar
(baraj, gölet, hava alanı, enerji iletim hattı vb.)) Olabilecek Etkileri Kapsamında Alınacak Tedbirler ... 161 4.19. Doğal Afet ve Deprem Drumuna ĠliĢkin Alınacak Önlemler ... 162 4.20. Güzergah Boyunca Güvenlik Ġçin Alınacak Önlemler (hattın her iki tarafında yapılacak koruma) (Var ise konu ile ilgili izin belgelerinin ÇED Raporuna eklenmesi) .... 162 4.21. Trafo Merkezlerinin Kurulacağı Alanda Alınacak Tedbirler ... 163 4.22. Elektromanyetik Kirlilik Konusunda Ölçüm ve ÇalıĢmalar, Alınacak Önlemler ... 165 4.23. Tehlikeli Durumlar Ġçin Acil Eylem Planı, Gerekli Ekipmanlar ve Ġlk Yardım Ġmkanları168 4.24. Projenin ĠnĢaat ve ĠĢletme AĢamlarında 4857 Sayılı ĠĢ Kanunu ve 09.12.2003 Tarih ve 25311 Sayılı Resmi Gazetede Yayımlanarak Yürürlüğe Giren “ĠĢçi Sağlığı ve Güvenliği Yönetmeliği” Kapsamında Yapılacak ĠĢ ve ĠĢlemler Ġle Alınacak Önlemler ... 171 4.25. Proje Kapsamındaki Peyzaj ve Çevre Düzenleme ÇalıĢmaları ... 172 4.26. Projenin, ĠnĢaat ve ĠĢletme AĢamlarında Güzergah Üzerinde YerleĢim Yerlerine Olan Etkileri Kapsamında Alınacak Önlemler ... 173 4.27. Projenin Sona Ermesinden Sonra Yapılacak Arazi Islah ve Rehabilitasyon ÇalıĢmaları ... 174 4.28. Projenin BaĢlangıç, ĠnĢaat ve ĠĢletme Dönemine Ait Ġzleme ve Kontrol Programı .. 176 BÖLÜM 5: HALKIN KATILIMI ... 185 BÖLÜM 6: YUKARIDA VERĠLEN BAġLIKLARA GÖRE TEMĠN EDĠLEN BĠLGĠLERĠN TEKNĠK OLMAYAN BĠR ÖZETĠ ... 188 EKLER DĠZĠNĠ ... 196 NOTLAR VE KAYNAKLAR
ÇED RAPORUNU HAZIRLAYANLARIN TANITIMI
TABLOLAR DĠZĠNĠ
Sayfa No
Tablo 1.2.1.1. Adana 2. Etap Raylı TaĢıma Sistemi Projesi, Teknik Özellikleri,
ĠĢletme Esasları ve Araç Özellikleri, ... 5
Tablo 1.2.1.2. Adana Raylı TaĢıma Sistemi Ġstasyonlar ve Ara Mesafeler ... 6
Tablo 1.2.1.3. Adana 2. Etap Raylı TaĢıma Sistemi Projesi Ġstasyon Özellikleri, .... 6
Tablo 1.2.1.4. Adana 2. Etap Raylı TaĢıma Sistemi Projesi, Yol GeçiĢleri, Alt ve Üst Geçit Yerleri, ... 8
Tablo 1.2.2.2. Proje Kapsamında Üniteler ve Kaplayacağı Alanlar, ...11
Tablo 1.2.3.1. Raylı TaĢıma Sistemi Güzergahının Geçtiği Tarım Arazileri ...16
Tablo 1.7.1. Projenin Ġlk Yatırım Maliyeti, ...31
Tablo 1.7.2. Projeye Ait Ġlave Yatırım Maliyetleri, ...32
Tablo 1.8.3.1. Projeye ĠliĢkin Zamanlama Tablosu ...34
Tablo 1.8.4.1. Projenin finans değerlendirmesi ...35
Tablo 2.1.1. Adana 2. Etap Raylı TaĢıma Sistemi Projesi Hattında Bulunan YerleĢim Merkezleri ve Alanlar ...38
Tablo 3.5.2.1. Adana ve çevresinde kaydedilen büyük depremler (M≥5) ...64
Tablo 3.7.1. ÇalıĢmada Kullanılan Meteoroloji Ġstasyonuna Ait Bilgiler, ...69
Tablo 3.7.2. Adana Ġli, Uzun Yıllar Sıcaklık Verileri, ...70
Tablo 3.7.3. Adana Ġli, Uzun Yıllar Rüzgar Verileri, ...71
Tablo 3.7.4. Adana Meteoroloji Ġstasyonu Verilerine Göre Aylık ve Yıllık Rüzgâr Hızları ile Esme Sayıları Toplamları, ...72
Tablo 3.7.5. Adana Ġline Ait Uzun Yıllar Basınç Verileri, ...75
Tablo 3.7.6. Adana Ġline Ait Uzun Yıllar Nem Verileri, ...76
Tablo 3.7.7. Adana Ġline Ait Uzun Yıllar YağıĢ Verileri, ...77
Tablo 3.8.1.1. Adana ili, Yüreğir ve Sarıçam Ġlçeleri Sınırlarında Planlanan “Adana 2. Etap Raylı TaĢıma Sistemi” Proje Alanı ve Çevresinde Bulunan ve Habitat Özelliği Nedeniyle Bulunması Muhtemel Flora Türleri, Türkçe Ġsimleri, Habitatları, Endemizm ve Nadirlik Durumu, Fitocoğrafik Bölgesi ve IUCN Red Data Book Kategorileri ...84
Tablo 3.9.1.1. IUCN Kategorileri ve Açıklamaları ...93
Tablo 3.9.1.2. Adana Ġli, Yüreğir ve Sarıçam Ġlçeleri Sınırlarında Planlanan “Adana 2. Etap Raylı TaĢıma Sistemi” Proje Alanı ve Çevresinde Bulunan ve Habitat Özelliği Nedeniyle Bulunması Muhtemel ĠkiyaĢamlı Türleri, Korunma Durumları ve Statüleri ...96
Tablo 3.9.1.3. Adana Ġli, Yüreğir ve Sarıçam Ġlçeleri Sınırlarında Planlanan “Adana 2. Etap Raylı TaĢıma Sistemi” Proje Alanı ve Çevresinde Bulunan ve Habitat Özelliği Nedeniyle Bulunması Muhtemel Sürüngen Türleri, Korunma Durumları ve Statüleri ...96
Tablo 3.9.1.4. Adana Ġli, Yüreğir ve Sarıçam Ġlçeleri Sınırlarında Planlanan “Adana 2. Etap Raylı TaĢıma Sistemi” Proje Alanı ve Çevresinde Bulunan ve Habitat Özelliği Nedeniyle Bulunması Muhtemel KuĢ Türleri, Korunma Durumları ve Statüleri ...97
Tablo 3.9.1.5. Adana Ġli, Yüreğir ve Sarıçam Ġlçeleri Sınırlarında Planlanan “Adana 2. Etap Raylı TaĢıma Sistemi” Proje Alanı ve Çevresinde Bulunan ve Habitat Özelliği Nedeniyle Bulunması Muhtemel Memeli Türleri, Korunma Durumları ve Statüleri ... 100
Tablo 3.11.1.1. Adana Ġli, Arazi Dağılımı, ... 102
Tablo 3.11.1.2. Adana Ġlinde Yer Alan Tarım Arazilerinin Kullanım Amaçlarına Göre Dağılımı (ha), ... 103 Tablo 3.11.1.3. Adana Ġli Tahılların EkiliĢ Alanları, Üretim Miktarları ve Verimleri, 104
Tablo 3.11.1.4. Adana Ġli Baklagillerin EkiliĢ Alanları, Üretim Miktarları ve Verimleri,
... 104
Tablo 3.11.1.5. Adana Ġli Yem Bitkilerinin EkiliĢ Alanları ve Üretim Miktarları, ... 105
Tablo 3.11.1.6. Adana Ġli Endüstri Bitkileri EkiliĢ Alanları, Üretim Miktarları ve Verimleri, ... 105
Tablo 3.11.1.7. Adana Ġli Meyvelerin EkiliĢ Alanları, Üretim Miktarları ve Verimleri, ... 106
Tablo 3.11.1.8. Adana Ġli Sebzelerin EkiliĢ Alanları, Üretim Miktarları ve Verimleri, ... 107
Tablo 3.11.2.1. Adana Ġli BüyükbaĢ Hayvan Verileri, ... 109
Tablo 3.11.2.2. Adana Ġli KüçükbaĢ Hayvan Verileri, ... 110
Tablo 3.11.2.3. Adana Ġli Kümes Hayvanları ve Yumurta Üretimi Verileri, ... 111
Tablo 3.11.2.4. Adana Ġli Su Ürünleri Üretimi ve Parasal Değeri, ... 112
Tablo 3.17.2.1. Adana Ġli Nüfus Verileri ... 118
Tablo 3.17.2.2. Sarıçam Ġlçesine Ait Nüfus Bilgileri ... 119
Tablo 3.17.2.3. Adana Ġlinde Göç Olayları ... 119
Tablo 3.17.3.1. Adana Ġli 2008 Yılı Kayıtlı ĠĢgücü ve ĠĢsiz Sayıları, ... 120
Tablo 4.6.1. Adana 2.Etap Raylı TaĢıma Sistemi Projesi’nde Yapılacak Hafriyat ÇalıĢmaları ve Hafriyat Miktarı, ... 136
Tablo 4.6.2. Emisyon Faktörleri, ... 137
Tablo V.1.3.2. Modelleme ÇalıĢmaları ile Elde Edilen Maksimum PM YSK Değerleri ve SKHKKY Sınır Değerleri ... 143
Tablo 4.7.1. Projenin Arazi Hazırlık ve ĠnĢaat AĢamasında Kullanılacak Makine, Ekipmanların Özellikleri, ... 145
Tablo 4.7.2. ġantiye Alanı Ġçin Çevresel Gürültü Sınır Değerleri ... 146
Tablo 4.7.3. Kaynağa Ait Oktav Bant Emisyon Değerleri, ... 148
Tablo 4.17.1. UlaĢım güzergahında yer alan karayolları 2012 yılı toplam ortalama günlük taĢıt sayıları ... 157
Tablo 4.22.1. Kansere Sebebiyet Vermesi Muhtemel Faktörlerin Bağıl Riskleri, 166 Tablo 4.22.2. Elektrikli Ev Aletlerinin Manyetik Alan ġiddetleri ... 166
Tablo 4.22.3. 50/60 Hz. Elektrik ve Manyetik Alanlar Ġçin Sınır Değerler ... 167
Tablo 4.22.4. Yüksek Gerilimli Elektrik Ġletim Tesislerinden Kaynaklı Elektrik ve Manyetik Alanlar (Havai Hattın Tam Altında Yer Altı Hattının Tam Üstünde TM’ nin Çitinde YaklaĢık Ölçüm Aralığı) ... 168
Tablo 4.28.1. Önlemler Planı, ... 177
Tablo 4.28.2. Ġzleme Programı, ... 182
ġEKĠLLER DĠZĠNĠ
Sayfa No
ġekil 1.1.1. Mevut 1. Etap Güzergahı ve Planlanan 2. Etap Güzergahı ... 2
ġekil 1.2.1.1. Planlanan Raylı TaĢıma Sistemi Hattı Tip Örnek Kesiti, ...10
ġekil 1.2.4.1. Ġstasyonlar Bazında Yıllara Göre Yolcu Sayıları, ...18
ġekil 1.3.1. Güzergahın Mithat Özsan Bulvarına Paralel geçiĢini gösterir uydu görüntüsü ...21
ġekil 1.4.1. Havai Katener Sistemi Konsol-Hoban Donanımları, ...26
ġekil 1.5.1. Raylı TaĢıma Sistemi Projesi, Etüd-Proje ĠĢleri ĠĢ Akım ġeması, ....28
ġekil 1.5.2. Raylı TaĢıma Sistemi Projesi, ĠnĢaat ĠĢleri ĠĢ Akım ġeması, ...29
ġekil 2.1.1. Mevcut 1.Etabın Sonu ve 2.Etap Raylı TaĢıma Sistemi BaĢlangıç Noktası, ...39
ġekil 2.1.2. Kozan Caddesi’nden Görünüm ...40
ġekil 2.1.3. Ege Bağatur Bulvarı ve Eski Un Fabrikası Alanından Görünüm, ....40
ġekil 2.1.4. Ege Bağatur Bulvarı ve 1 Nolu Ġstasyon Yerinden Görünüm, ...41
ġekil 2.1.5. TOKĠ Hastanesi, Yasemin Caddesi ve 2 Nolu Ġstasyon Yerinden Görünüm, ...41
ġekil 2.1.6. Adana-G.Antep Otoyolu ve 3 Nolu Ġstasyon Yerinden Görünüm ....42
ġekil 2.1.7. 4 Nolu Ġstasyon Yerinden Görünüm, ...42
ġekil 2.1.8. Dr. Mithat Özsan Bulvarı ve 5 Nolu Ġstasyon Yerinden Görünüm, ..43
ġekil 2.1.9. Raylı TaĢıma Sisteminin YerleĢim Yerlerine Göre Konumunu Gösterir Uydu Görüntüsü (1) ...43
ġekil 2.1.10. Raylı TaĢıma Sisteminin YerleĢim Yerlerine Göre Konumunu Gösterir Uydu Görüntüsü (2) ...44
ġekil 2.1.11. Raylı TaĢıma Sistemi Güzergahını Gösterir Uydu Görüntüsü (3) ....44
ġekil 2.1.12. Raylı TaĢıma Sistemi Güzergahını Gösterir Uydu Görüntüsü (4) ....45
ġekil 3.2.1. Adana Ġli ve Çevresinde Bulunan Duyarlı Yöreler, ...54
ġekil 3.7.1. Adana Ġline Ait Yıllık Ortalama Sıcaklık Değerinin Aylara Göre Dağılımı, ...70
ġekil 3.7.2. Adana Ġline Ait Sıcaklık Değerlerinin Saatlere Göre DeğiĢimi, ...71
ġekil 3.7.3. Adana Ġline Ait Rüzgar Verilerinin Aylara Göre DeğiĢimi, ...72
ġekil 3.7.4. Adana Ġline Ait Yıllık Rüzgâr Verilerinin Grafiksel Gösterimi, ...73
ġekil 3.7.5. Adana Ġline Ait Ġlkbahar Mevsimi Rüzgâr Verilerinin Grafiksel Gösterimi, ...74
ġekil 3.7.6. Adana Ġline Ait Yaz Mevsimi Rüzgâr Verilerinin Grafiksel Gösterimi, ...74
ġekil 3.7.7. Adana Ġline Ait Sonbahar Mevsimi Rüzgâr Verilerinin Grafiksel Gösterimi...74
ġekil 3.7.8. Adana Ġline Ait KıĢ Mevsimi Rüzgâr Verilerinin Grafiksel Gösterimi, ...75
ġekil 3.7.9. Adana Ġline Ait En Yüksek, En DüĢük ve Ortalama Basınç Verilerinin Grafiksel Gösterimi, ...76
ġekil 3.7.10. Adana Ġline Ait En DüĢük ve Ortalama Bağıl Nem Verilerinin Grafiksel Gösterimi, ...77
ġekil 3.7.11. Adana Ġline Ait Ortalama ve Günlük En Çok YağıĢ Miktarının Aylara Göre Dağılımı, ...78
ġekil 3.7.12. Adana Ġline Ait Ortalama Toplam YağıĢ Miktarının Saatlere Göre Dağılımı, ...78
ġekil 3.7.13. Adana Ġline Ait Ortalama Sisli, Dolulu ve Kırağılı Gün Sayılarının Aylara Göre Dağılımı, ...79
ġekil 3.8.1.1. Faaliyet Alanın Grid Kareleme Sistemindeki Yeri, ...80
ġekil 3.8.1.2. Türkiye’deki Fitocoğrafik Bölgeler ve Anadolu Diyagonali (Çaprazı), ...81
ġekil 3.8.1.3. Fitocoğrafya Spektrumu, ...83
ġekil 3.8.1.4. En Çok Bulunan Familyaların Spektrumu, ...83
ġekil 3.8.2.1. Seyhan Deltası ÖBA Gösterir ġekil, ...90
ġekil 3.8.2.2. Ceyhan Deltası ÖBA Gösterir ġekil, ...91
ġekil 3.9.1.1. IUCN Kategorileri Arasındaki ĠliĢkiler, ...94
ġekil 4.6.1. Ġnceleme Alanı ve Çevresini Gösterir Yükseklik Verisi ... 142
ġekil 4.7.1. RMR 2002 Standardına Göre Tren Tipleri, ... 147
ġekil 4.7.2. RMR 2002 Standardına Göre Yükseklik Ġçin BelirlenmiĢ Oktav Band Emisyon Değerleri, ... 147
ġekil 4.17.1. Proje Alanını Kapsayan Bölümündeki Trafik Yükü ... 157
ġekil 5.1. Düzenlenen Halkın Katılımı Toplantısından Görünüm (1), ... 186
ġekil 5.2. Düzenlenen Halkın Katılımı Toplantısından Görünüm (2), ... 186
ġekil 5.3. Düzenlenen Halkın Katılımı Toplantısından Görünüm (3), ... 187
EKLER DĠZĠNĠ Ek-1 Resmi Yazılar ve Dökümanlar
Ek-1.1. Mülga Adana Ġl Çevre ve Orman Müdürlüğü‟nün 08.09.2010 Tarih ve 4235 Sayılı Yazısı
Ek-1.2. Adana BüyükĢehir Belediyesi‟nin Katı Atıklar ile Ġlgili Yazısı, Ek-1.3. Adana BüyükĢehir Belediyesi‟nin Sıvı Atıklar ile Ġlgili Yazısı, Ek-1.4. Adana BüyükĢehir Belediyesi‟nin Hafriyatlar ile Ġlgili Yazısı, Ek-1.5. TCDD 6. Bölge Müdürlüğü‟nün GörüĢ Yazısı,
Ek-1.6. T.C. Karayolları Genel Müdürlüğü‟nün ve Bölge Müdürlüğü‟nün GörüĢ Yazısı,
Ek-1.7. Tarım DıĢı Kullanım Ġzni,
Ek-1.8. DSĠ Adana VI. Bölge Müdürlüğü‟nün GörüĢ Yazısı Ek-2 Yer Bulduru Haritası
Ek-3 1/100.000 Ölçekli Çevre Düzeni Planları ve Plan Hükümleri
Ek-4 1/25.000 Ölçekli Topografik Harita Üzerinde Raylı TaĢıma Sistemi Güzergah Planı Ek-5 1/25.000 Ölçekli Raylı TaĢıma Sistemi Güzergahı Arazi Varlığı Haritası
Ek-6 1/25.000 Ölçekli Raylı TaĢıma Sistemi Güzergahı Jeoloji Haritası
Ek-7 Adana Orman Bölge Müdürlüğü‟nden Temin Edilen “ÇED Ġnceleme Değerlendirme Raporu”
Ek-8 1/25.000 Ölçekli Raylı TaĢıma Sistemi Güzergahını gösterir Uydu Görüntüsü Ek-9 Meteorolojik Veriler
Ek-10 1/5.000 Ölçekli Proje Alanı Genel YerleĢim Planı ve Ġstasyon Binalarını Gösterir YerleĢim Planları
Ek-11 ISCST3 Model Çıktıları, Yıllık Ortalama ve Maksimum Günlük Ortalama Partikül Madde YSK Dağılım Profili Gösterir Haritlar
Ek-12 Akustik Rapor
Ek-13 Adana 2. Etap Raylı TaĢıma Sistemi Avan Proje Raporu (CD)
KISALTMALAR CBS -Coğrafi Bilgi Sistemi
ÇED -Çevresel Etki Değerlendirme DDY -Devlet Demir Yolları
EĠH -Enerji Ġletim Hattı EMA -Elektromagnetik Alan
GPS -Küresel Yer Belirleme Sistemi kV -Kilovolt
TEĠAġ -Türkiye Elektrik Ġletim Anonim ġirketi TCDD -Türkiye Cumhuriyeti Devlet Demiryolları TM -Trafo Merkezi
USEPA -Amerika Çevre Koruma Dairesi
(United States Environmental Protection Agency) DSĠ -Devlet Su ĠĢleri Genel Müdürlüğü
MTA -Maden Tetkik ve Arama Genel Müdürlüğü DMĠ -Devlet Meteoroloji ĠĢleri Genel Müdürlüğü TÜĠK -Türkiye Ġstatistik Kurumu
BÖLÜM 1
PROJENĠN TANIMI VE AMACI
BÖLÜM 1: PROJENĠN TANIMI VE AMACI
1.1. Projenin ve Proje Alanının Tanımı, Hizmet Amaçları, Mevcut ve/veya Planlanan Projelerle ĠliĢkisi (Proje Güzergahı ve Etki Alanında Yer Alan Mevcut/Planlanan Projeler Dikkate Alınmalıdır), Ekonomik ve Sosyal Yönden Ülke, Bölge ve/veya Ġller Ölçeğinde Önem ve Gerekliliği, Yatırım ve ĠĢletme Süresi
Ülkemizin nüfusu, yüzölçümü ve ekonomik potansiyeli dikkate alındığında geliĢen ve ekonomik olarak büyüyen bir ülke olmamızdan; ekonomik büyümeye paralel olarak artan nüfusla birlikte özellikle büyükĢehirlerde daha sonrasında ise nüfusu artan Ģehirlerde en büyük sorunların baĢında trafik sorunu gelmektedir. BüyükĢehirlerde artan nüfusa ek olarak dıĢarıdan gelen göçlerle birlikte nüfus patlaması yaĢanmakta ve mevcut durumda kullanılan karayolu taĢımacılığı Ģehir merkezlerinde ihtiyaca cevap veremeyecek noktaya gelmektedir. Yerel yönetimler bu noktada karayolu haricindeki toplu taĢıma sistemlerini geliĢtirmeye yönelmektedir. Bunların baĢında demiryolu ve denizyolu ulaĢımı gelmektedir.
Ġstanbul ve Ġzmir gibi denize kıyısı bulunan illerde deniz taĢımacılığı ve ayrıca metro ve hafif raylı taĢıma sistemleri; diğer nüfusu yoğun olan illerde ise denize kıyısı olmadığından dolayı demiryolu taĢımacılığı geliĢtirilmiĢ ve yeni projelerle bu taĢımacılık sistemi geliĢtirilmeye çalıĢılmaktadır.
Dünyada ve Avrupada büyükĢehirlerin trafik problemi genel olarak metro, raylı taĢıma vb. gibi demiryolu ulaĢımına dayanan sistemlerle çözüme kavuĢturulmuĢ ve planlanan projelerle de bunun bir sorun olmasının önüne geçlimeye çalıĢılmaktadır.
Bu kapsamda Adana BüyükĢehir Belediyesi kent içindeki trafik sorununa çözüm getirmek ve Ģehiriçi trafik yükünü azaltmak amacıyla yoğun olarak kullanılan güzergahlara iki kademeden oluĢan demiryolu ulaĢımına dayanan “Raylı TaĢıma Sistemi” projesini geliĢtirmiĢ ve bunun ilk etabını iĢletmeye almasına müteakip ikinci etabın çalıĢmalarına baĢlamıĢtır. Söz konusu ikinci etabında iĢletmeye alınması ile Ģehiriçi trafik yükünün hafiflemesi ve insanların en büyük ihtiyaçlarından olan zaman konusunda daha hızlı bir ulaĢımın sağlanması ile tasarruf sağlanacaktır. Bu bağlamda Adana BüyükĢehir Belediyesi tarafından “Adana 2. Etap Raylı TaĢıma Sistemi” projesinin yapılması ve iĢletilmesi planlanmaktadır.
Adana 2. Etap Raylı TaĢıma Sistemi projesi 17.07.2008 tarih ve 26939 sayılı Resmi Gazete‟de yayımlanarak yürürlüğe giren Çevresel Etki Değerlendirmesi Yönetmeliği Ek-II Listesi Madde 27 h. bendinde yer almakta olup, söz konusu proje için Adana Çevre ve ġehircilik Ġl Müdürlüğü‟nün (Mülga Ġl Çevre ve Orman Müdürlüğü) 08.09.2010 tarih ve 4235 sayılı yazısı ile “ÇED Gereklidir” kararı verilmiĢtir (Bkz. Ek-1.1 Resmi Yazılar).
Söz konusu projeye iliĢkin yapılan Ön etüdler sırasında farklı güzergah koridorları değerlendirilmiĢ, yolculuk talep noktalarına olan yakınlık, raylı sistem yolcu eriĢiminin ve diğer toplu taĢıma araçlarına aktarmaların kolaylıkla sağlanabilmesi, yüksek iĢletme hızına ulaĢılabilmesi, kamulaĢtırma imkanları ve arazinin en ekonomik Ģekilde kullanılabilmesi prensipleri doğrultusunda yapılan değerlendirmeler sonucunda güzergah koridoru belirlenmiĢtir. Bahsi geçen güzergah koridoru, Akıncılar, Kozan Caddesi, Ege Bağatur Bulvarı, Manolya Caddesi, Yasemin ve Yıldız Caddeleri, TOKĠ Konutları, Fevzi Çakmak Yurt YerleĢkesi, Çukurova Üniversitesi Ziraat Fakültesi Tarım Alanı Bölgesi ve Balcalı Hastanesi üzerinde yer almaktadır.
Adana 2. Etap Raylı TaĢıma Sistemi projesinin kapsamını, Hastane Ġstasyonu – Akıncılar Ġstasyonu arasındaki mevcut Adana 1. Etap Raylı Sistem Hattı„nın, kentin kuzey-doğu istikametinde Çukurova Üniversitesi, Balcalı Hastanesi ve yapılması planlanan Stadyum bölgesine kadar uzatılarak, 2. Etap Raylı Sistemin iĢletmeye alınması oluĢturmaktadır. Mevcut 1. Etap güzergahı ve planlanan 2. Etap güzergahının gösterildiği Ģekil aĢağıda sunulmuĢtur.
ġekil 1.1.1. Mevut 1. Etap Güzergahı ve Planlanan 2. Etap Güzergahı
1. Etap Raylı Sistem, 13 adet istasyona ve bir adet araç depolama-bakım-onarım tesisine sahip 13,5 km„lik bir hafif raylı sistemdir. 2. Etap Raylı Sistem„in ise 7 adet istasyona sahip yaklaĢık 10,3 km„lik bir uzatma hattı olması öngörülmüĢtür.
Güzergah, Adana 1. Etap Raylı Sistem Hattı Akıncılar Ġstasyonu kuyruk hattından baĢlamakta olup Balcalı Hastanesi‟ni geçerek yapımı planlanan Stadyum önünde son bulmaktadır. 1. Etap Raylı Sistem Hattının viyadükte son bulmasından dolayı hat viyadükte baĢlamakta ve Akıncılar – TOKĠ Hastanesi istasyonları arasındaki 2,6 km‟lik kısmı viyadük olarak geçmektedir. Bu noktadan itibaren Km=8+300‟e kadar tam korumalı hat halinde hemzemin olarak devam etmekte ve Km=8+400 civarında aç-kapaya girmektedir. Balcalı Ġstasyonu gömülü ve son istasyon Stadyum hemzemin olacak Ģekilde proje sonlandırılmaktadır.
Raylı sistem hattı, mevcutta viyadükte teĢkil edilen Akıncılar durağı ile baĢlamaktadır. Kozan Caddesinin dar olması nedeni ile 2. Etap hattının da Kozan Caddesi ekseninde viyadükte devam etmesi öngörülmüĢtür. Yatay ve düĢey eksenler, mevcut Akıncılar istasyonuna entegre edilecek Ģekilde tasarlanmıĢtır.
Güzergah Kozan Caddesi ile Ege Bağatur Bulvarı kesiĢiminde DSĠ kanalını verev Ģekilde geçmektedir. Bu geçiĢ sırasında iki caddenin kesiĢiminde yer alan Trafo
Merkezinin korunması amacıyla, güzergahın trafo merkezinin yanında atıl halde bulunan Seyhan Un Fabrikası tesisi arazisinden geçirilmesi öngörülmüĢtür.
Mevcut 1. Etap
Planlanan 2. Etap
Güzergahın Kozan Caddesi ve sulama kanalını geçerek Ege Bağatur Bulvarı eksenine oturduğu kesimde mevcut refüj üzerinde viyadük olacak Ģekilde Ġstasyon 1 - Tahsilli Ġstasyonu teĢkil edilmiĢtir. Bu noktadan sonra hat, Ege Bağatur Bulvarı üzerinde orta refüje oturarak kanala paralel bir doğrultuda bulvar ekseninden viyadük olarak devam etmektedir. Bu sebeple Ege Bağatur Bulvarı orta refüj üzerindeki havai enerji nakil hattının deplasmanı gerekmektedir.
Kozan Caddesi ve Ege Bağatur Bulvarında güzergah viyadük olarak devam ettiğinden dolayı çok fazla kamulaĢtırma ihtiyacı çıkmamaktadır.
Km:2+100‟de mevcut TCDD geçiĢinden sonra güzergah Ege Bağatur bulvarından ayrılarak Manolya Caddesi doğrultusunda devam etmektedir. Manolya Caddesi geçiĢinde mevcut cadde geniĢliğinin yeterli olmamasından dolayı bir miktar kamulaĢtırma ihtiyacı ortaya çıkmaktadır.
Bu noktadan sonra proje ekseni Manolya Caddesi üzerinden Mustafa Kemal PaĢa Bulvarını dik bir konumda keserek Çukurova Üniversitesi Tarım AraĢtırma Alanına UlaĢmaktadır.
Güzergah, Mustafa Kemal PaĢa Bulvarını geçtikten sonra tarım alanı arazisi içerisine girdiğinde zemine oturmakta ve hemzemin olarak Yasemin Caddesine ve Yıldız Caddesine paralel bir Ģekilde devam etmektedir. Hattın bu aralıkta TOKĠ Eğitim ve AraĢtırma Hastanesi ile çevrede bulunan yerleĢimlere hizmet etmesi düĢünülerek, bu bölgede iki adet hemzemin istasyon teĢkil edilmiĢtir (Ġstasyon 2 - TOKi Hastanesi Ġstasyonu / Ġstasyon 3 - PTT Evleri Ġstasyonu).
Güzergah PTT Evleri Ġstasyonundan sonra Yüreğir Belediyesi Fen ĠĢleri ġantiyesinin yanından geçerek Adana - Gaziantep Otoyolunu kesmekte ve devamındaki sulama kanalını verev Ģekilde geçerek YeĢil Bulvarın sağ tarafında kalan üniversiteye ait araziye hemzemin olacak Ģekilde oturmaktadır.
Sulama kanalının her iki tarafından devam etmekte olan YeĢil Bulvar ile kesiĢimi ortadan kaldırmak için bu noktada YeĢil Bulvarın altgeçit ile sürekliliğini sağlayarak bir trafik düzenlemesi yapmak gerekecektir. Bu geçiĢten sonra TOKĠ Evlerine hizmet etmesi düĢünülerek hemzemin olacak Ģekilde bir istasyon tasarlanmıĢtır (Ġstasyon 4 - TOKĠ Konutları Ġstasyonu).
