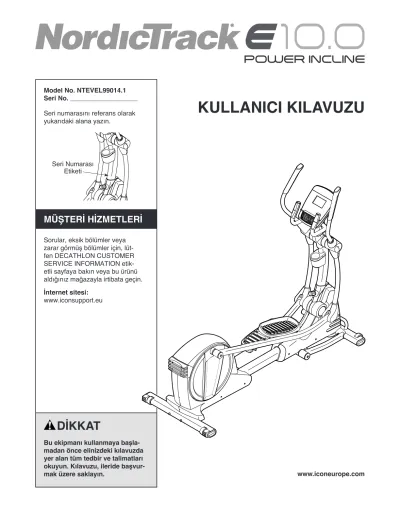

KULLANICI KILAVUZU

Model No. NTEVEL99014.1 Seri No.

Seri numarasını referans olarak yukarıdaki alana yazın.

DİKKAT

MÜŞTERİ HİZMETLERİ

Sorular, eksik bölümler veya zarar görmüş bölümler için, lüt- fen DECATHLON CUSTOMER SERVICE INFORMATION etik- etli sayfaya bakın veya bu ürünü aldığınız mağazayla irtibata geçin.

İnternet sitesi:

www.iconsupport.eu

(2)

İKAZ ETİKETİNİN YERLEŞTİRİLMESİ

Burada gösterilen ikaz etiketleri, ürünle birlikte verilmektedir. İkaz etiketlerini, belirtilen yerlerdeki İngilizce etiketle- rin üzerine uygulayın. Bu çizim, ikaz etiketlerinin bulunduğu yerleri göster- mektedir. Etiket, ürün ambalajından çıkmadıysa veya okunaklı değilse, elinizdeki kılavuzun ön kapağına bakın ve ücretsiz bir yedek etiket talep edin. Etiketi, gösterilen yere uygulayın. Not: Görüntülenen etiketler, gerçek boyutları yansıtmayabilir.

İÇİNDEKİLER

İKAZ ETİKETİNİN YERLEŞTİRİLMESİ. . . .2

ÖNEMLİ TEDBİRLER . . . .3

BAŞLAMADAN ÖNCE. . . .5

MONTAJ . . . .6

ELİPTİK BİSİKLETİ KULLANMA. . . .9

BAKIM VE SORUN GİDERME . . . .22

EGZERSİZ REHBERLERI. . . .25

PARÇA LİSTESİ . . . .27

AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ . . . .29 YEDEK PARÇALARIN SİPARİŞ EDİLMESİ . . . Arka Kapak GERİ DÖNÜŞÜM BİLGİLERİ . . . Arka Kapak

(3)

UYARI:

Yanık, yangın, elektrik şok veya ciddi yaralanma riskini azaltmak için, eliptik bisik- letinizi kullanmadan önce bu kılavuzdaki önemli tüm tedbir ve talimatları ve eliptik bisikletinizin üzerinde yer alan tüm uyarıları okuyun. ICON, bu ürünün doğrudan veya dolaylı neden olabileceği yaralanma veya hasarlardan sorumlu değildir.

1. Eliptik bisikleti kullanan kişilerin gerekli tüm tedbirler hakkında yeterince bilgi sahibi olmalarını sağlamak, ürün sahibinin sorumluluğundadır.

2. Bir egzersiz programına başlamadan önce doktorunuza danışın. Bu, özellikle 35 yaş üzeri veya önceden sağlık sorunları bulunan kişiler için önemlidir.

3. Eliptik bisiklet, emniyetlerinden sorumlu biri tarafından eliptik bisikletin kullanımına ilişkin olarak denetim veya talimat sağlanmadığı sürece yetersiz fiziksel, duyusal veya ruh- sal becerilere olan veya deneyimi ve bilgisi olmayan kişiler tarafından kullanılmamalıdır.

4. Eliptik bisikleti sadece bu kılavuzda belirtilen şekilde kullanın.

5. Eliptik bisiklet sadece ev içi kullanım için tasarlanmıştır. Eliptik bisikleti ticari veya kurumsal ortamlarda kullanmayın.

6. Eliptik bisikleti iç mekânda, nem ve tozdan uzak muhafaza edin. Eliptik bisikleti bir garaja, üstü kapalı bir terasa veya su kena- rına yerleştirmeyin.

7. Eliptik bisikleti düz bir zemine, bisikletin ön ve arka tarafında en az 0,9 m ve her iki yan tarafında en az 0,6 m açıklık kalacak şekilde yerleştirin. Halı veya kilimi hasardan koru- mak için eliptik bisikletin altına bir mat serin.

8. Eliptik bisiklet her kullanıldığında tüm par- çaları inceleyin ve düzgün bir şekilde sıkın.

Yıpranmış parçaları derhal yenileyin.

9. 13 yaş altı çocukları ve evcil hayvanları elip- tik bisikletten kesinlikle uzak tutun.

10. Güç kablosunu takarken (bkz. sayfa 9), güç kablosunu topraklı bir devreye takın.

11. Güç kablosunu değiştirmeyen veya güç kablosunu uygun olmayan bir yuvaya takmak için adaptör kullanmayın. Güç kablosunu sıcak yüzeylerden uzak tutun. Bir uzatma kablosu kullanmayın.

12. Güç kablosu ya da priz hasarlıysa veya eliptik bisiklet düzgün şekilde çalışmıyorsa, koşu bandını çalıştırmayın.

13.

TEHLİKE:

Eliptik bisikleti kullanıl- madığında ve temizlik sırasında daima güç kablosunu çıkarın ve güç anahtarını kapalı konuma getirin. Bu kılavuzda gösterilenler dışındaki her türlü tamir yalnızca yetkili ser- vis temsilcisi tarafından gerçekleştirilmelidir.

14. Eliptik bisikleti, bisiklet düzgün şekilde monte edilene kadar ve dikey direk katlanana kadar saklama konumuna getirmeye çalış- mayın. Eliptik bisikleti saklama konumunda yerleştirebilmek için 45 kg’lık bir ağırlığı güvenli şekilde kaldırabiliyor olmanız gerekir.

15. Eliptik bisiklet, 150 kg’dan ağır kişiler tarafın- dan kullanılmamalıdır.

16. Egzersiz sırasında uygun giysiler giyin;

eliptik bisiklete sıkışabilecek veya takılabile- cek bol giysiler giymeyin. Egzersiz sırasında ayaklarınızı korumak için mutlaka spor ayak- kabı kullanın.

ÖNEMLİ TEDBİRLER

(4)

17. Eliptik bisikleti monte ederken, sökerken veya kullanırken hareketli kollarından veya üst gövde çubuklarından tutun.

18. Kalp hızı monitörü, tıbbi bir cihaz değildir.

Kalp atışı hızının doğru ölçümünü etkile- yebilecek çeşitli faktörler olabilir. Kalp hızı monitörü, sadece kalp atışı hızının seyrini genel anlamda belirleyerek egzersize yar- dımcı olması için tasarlanmıştır.

19. Eliptik bisikletin boş vitesi yoktur; pedallar volan durana dek hareket etmeye devam

eder. Pedal hızınızı kontrollü bir biçimde azaltın.

20. Eliptik bisikleti kullanırken sırtınızı dik tutun;

kamburlaştırmayın.

21. Aşırı egzersiz, ciddi yaralanmalara veya ölüme neden olabilir. Halsiz hissediyorsanız, nefessiz kalıyorsanız veya egzersiz yaparken ağrınız oluyorsa hemen durun ve dinlenin.

BU TALİMATLARI KAYDEDİN

(5)

Kalp Hızı Monitörü Gidon

Küçük Saklama Ayağı Büyük Saklama Ayağı

Tekerlek

Tekerlek Pedal

Pedal Tutacağı Aksesuar Tepsisi

Dikey Düğme

Konsol Üst Gövde Kolu

Kulp

Dengeleme Ayağı

Devrim niteliğindeki NORDICTRACK^® E 10.0 eliptik bisikletini tercih ettiğiniz için teşekkür ederiz. E 10.0 eliptik bisikleti, evdeki egzersiz çalışmalarınızı daha etkili ve keyifli hale getirmek için tasarlanmış çok çeşitli özellikler sunar.

En üst düzeyde yararlanmak için, eliptik bisikle- tinizi kullanmaya başlamadan önce bu kılavuzu dikkatle okuyun. Bu kılavuzu okuduktan sonra

sorularınız varsa, lütfen kılavuzun ön kapağına bakın.

Size yardımcı olabilmemiz için, bizimle irtibata geçme- den önce ürünün model ve seri numarasını not edin.

Model numarası ve seri numarası etiketi, bu kılavuzun ön kapağındadır.

Devam etmeden önce, lütfen aşağıdaki çizimde belirtilen parçaları tanımaya çalışın.

Uzunluk: 203 cm Genişlik: 81 cm Ağırlık: 82 kg

Mandal

Eğim Gövdesi

BAŞLAMADAN ÖNCE

(6)

• Montaj için iki kişi gereklidir.

• Tüm parçaları ambalajlarından çıkararak temiz ve boş bir alana serin. Ambalaj malzemelerini, tüm montaj adımlarının tamamlayana dek saklayın.

• Montaj, yalnızca verilen alet(ler)i gerektirmektedir.

2. Başka bir kişinin yardımıyla, Ana Gövdenin (1) yerden kaldırılması için Ana Gövdenin arkasının altına sağlam ambalaj malzemeleri yerleştirin.

Devrilmeyi önlemek için diğer kişinin eliptik bisikleti tutmasını sağlayın.

Ana Gövdenin (1) arkasına bağlı olan nakliye destekleri mevcutsa, bunların bağlı olduğu vida- ları çıkarın ve destekleri ve vidaları atın.

Arka Dengeleyiciyi (70) Ana Gövdeye (1) iki adet M10 x 120mm’lik Vida (84) ile monte edin.

Ardından, ambalajı çıkarın ve eliptik bisikleti indirin.

2

84

70

1

MONTAJ

1. Bilgisayarınızda www.iconsupport.eu adre- sini ziyaret edin ve ürününüzü kayıt altına alın.

• garantinizi etkinleştirir

• Müşteri̇ Hi̇zmetle ile iletişime geçmek istediği- nizde size zaman kazandırır

• size güncellemeler ve fırsatlar hakkında bilgi vermemizi sağlar

Not: Eğer Internet erişiminiz yoksa, ürününüz kayıt altına almak için Müşteri̇ Hi̇zmetle’ni (bu kılavuzun ön yüzüne bakın) arayın.

1

(7)

3. Başka bir kişinin yardımıyla, sağlam ambalaj malzemelerinin bir kısmını Ana Gövdenin (1) ön altına yerleştirin. Devrilmeyi önlemek için diğer kişinin eliptik bisikleti tutmasını sağlayın.

Ana Gövdenin (1) önüne bağlı olan nakliye des- tekleri mevcutsa, bunların bağlı olduğu vidaları çıkarın ve destekleri ve vidaları atın.

Ön Dengeleyiciyi (73) Ana Gövdeye (1) iki adet M10 x 120mm Bağlantı Vidası (84) ile monte edin.

Ardından, ambalajı çıkarın ve eliptik bisikleti indirin.

3

4. İkinci bir kişinin yardımıyla, Dikey Direği (2) dikin.

Ek çizime bakın. Dikey Direk Düğmesini (85) sıkın.

4

1 73 84

2

85

(8)

5. Sağ Üst Gövde Kolunu (9) belirleyin ve gösteri- len pozisyona döndürün.

Sağ Üst Gövde Kolunu (9), Sağ Üst Gövde Ayağına (6), bir adet M10 x 50mm Vida (95) ile monte edin.

Ardından, belirtilen M10 x 45mm Altıgen Vidayı (78) sıkın.

Sonra, üst Vücut Kol Kapağını (20), Sağ Ayağın Ön ve Arka Kapaklarıyla (11, 15) hizada olacak şekilde aşağıya doğru bastırın.

Bu adımı eliptik bisikletin diğer tarafı için de tekrarlayın.

5

6. Eliptik bisikletin bütün parçalarının iyice sıkılmış olmasına dikkat edin. Fazla parçalar konulmuş olabilir.

Zemini korumak için eliptik bisikletin altına bir mat yerleştirin.

9 78

95

20

11, 15 6

(9)

GÜÇ KABLOSUNU PRİZE TAKMAK

Bu ürün topraklanmalıdır. Arıza yapması ya da bozulması durumunda topraklama elektrik çarpması riskini azaltmak için elektrik akımına karşı en az direniş yolunu sağlar. Bu ürünün güç kablosu bir ekipman-topraklama kondüktörü ve bir topraklı prizle donatılmıştır.

ÖNEMLİ: Güç kablosu hasar görmüşse, üreticinin önerdiği güç kablosuyla değiştirilmelidir.

Güç kablosunu takmak için aşağıdaki adımları uygulayın.

1. Güç kablosunun belirtilen ucunu ana gövde üzerin- deki sokete takın.

2. Güç kablosunu, tüm yerel yasa ve düzenlemelere göre monte edilmiş ve topraklanmış uygun bir elektrik prizine takın.

TEHLİKE:

Doğru bağlanmamış ekipman-topraklama kondüktör elektrik çarpması riskini artırır. Ürünün doğru şekilde topraklandığına dair şüpheniz varsa, ehliyetli elektrikçi ya da tamirciye gösterin. Ürünle verilen fişte herhangi bir değişiklik yapma- yın—prize uymazsa, ehliyetli bir elektrikçiye uygun bir priz taktırın.

IT

FR/SP UK

GR RU HU

AUS

Ana Gövde üzerinde Soket

Güç Kablosu

ELİPTİK BİSİKLETİ KULLANMA

UK

DU GR RU HU FR/ SP/

PL

IT

AUS

TYPE E

TYPE F Priz

(10)

ELİPTİK BİSİKLETİ TAŞIMAK

Eliptik egzersiz bisikleti, boyutu ve ağırlığı nede- niyle iki kişi tarafından taşınmalıdır.

İlk önce dikey direk düğmesini gevşetin. Ardından mandal dikey direği durdu- rana kadar dikey düğmeyi ve dikey direği geriye doğru çekin ve dikey düğmeyi serbest bırakın.

Sonra, dikey direği ileriye doğru hafifçe çekin, mandalı kaldırın ve dikey direği katlanır pozisyona indi- rin. Dikey direği indirirken dikey direği belirtilen konumlardan birinde tutun; üst vücut kollarını tutmayın.

Ardından, ön dengeleyici üzerindeki tutacağı tutun ve eliptik bisikleti, arka dengeleyici üzerindeki tekerlekler (gösterilmemiştir) üzerinde yuvarlanana kadar kaldırın.

Sonra, eliptik bisikleti istediğiniz noktaya dikkatle taşı- yın ve sonra yavaşça zemine bırakın.

Eliptik bisikleti taşıdıktan sonra dikey direği dik konumda kaldırın ve dikey düğmeyi sıkın.

PEDALLARIN POZİSYONLARINI AYARLAMAK Her pedal farklı

pozisyonda ayarlanabilir. Her pedalı ayarlamak için, pedal tuta- cağını dışa doğru çekin, pedalı istenilen pozisyona hareket ettirin ve ardından pedal tutacağını pedalın altındaki bir ayar deliğine bırakın.

Her iki pedalı benzer konumda ayarladığınızdan emin olun.

ELİPTİK BİSİKLETİ DENGELEMEK Eğer eliptik bisik-

letiniz kullanım sırasında zemin üzerinde hafifçe sallanıyorsa, sallanma hare- keti giderilinceye kadar arka denge- leyicinin arkasında bulunan dengeleme ayaklarının birini veya her ikisini çevirin.

Dengeleme Ayakları Düğmeyi

çekin Geriye

çekin

İleriye itin İndirmek için tutun

Kaldırma mandalı

Kaldırma tutacağı

Kulp

(11)

ELİPTİK BİSİKLETTE EGZERSİZ YAPMA

Eliptik bisiklete binmek için, hareketli kolları veya üst gövde kollarını kavrayın ve aşağı konumda duran pedala bir ayağınızı yerleştirin. Ardından, diğer pedala diğer ayağınızı yerleştirin. Sürekli bir devinimle hareket etmeye başlayana dek pedalları itin. Not: Pedallar her iki yönde de dönebilir. Pedalları okla gösterilen yönde döndürmeniz önerilir; ancak alternatif ola- rak, pedalları ters yönde de döndürebilirsiniz.

Eliptik bisikletten inmek için, pedalların tamamen durmasını bekleyin. Not: Eliptik bisikletin boş vitesi yoktur; pedallar volan durana dek hareket etmeye devam eder. Pedallar hareketsiz olduğunda, ayağınızı önce yüksek pedaldan kaldırın. Ardından, diğer pedaldan ayağınızı kaldırın.

ELİPTİK BİSİKLETİ DEPOLAMAK

Eliptik egzersiz bisikleti, boyutu ve ağırlığı nede- niyle iki kişi tarafından depolanmalıdır. DİKKAT:

Eliptik bisikleti kaldırmanız, depolamanız ya da taşıyabilmeniz için 45 kg’lık bir ağırlığı güvenli şekilde kaldırabiliyor olmanız gerekir.

Bkz. ELİPTİK BİSİKLETİ TAŞIMAK, sayfa 10, ve dikey direği katlanır konumda indirin.

Ardından, ön dengeleyici üzerindeki tutacağı (göste- rilmemiştir) tutun ve eliptik bisikleti küçük ve büyük depolama ayağı üzerinde duracak şekilde bisikleti dik pozisyonda kaldırın.

Kullanım için eliptik bisikleti indirmek için ilk önce tek elle kaldırma gövdesi üzerindeki tutacağı ve diğer elinizle ön dengeleyiciyi tutun. Ardından, gövdeyi ken- dinize doğru çekin ve bunu, ön dengeleyici üzerindeki tutacağa ulaşana kadar indirin. Sonra, ön dengeleyici üzerindeki tutacağı her iki elle tutun ve eliptik bisikleti yere indirin.

Pedallar Hareketli Kollar

Üst Gövde Kolları

Dengeleyici Kulp

Kulp

Ana Gövde Kaldırma Depolama

Ayakları Depolama

Ayağı

(12)

Juicy ELS069913 ELNE99014 23887

NTEVEL99014

KONSOL ŞEMASI

IFIT.COM İLE FITNESS HEDEFLERİNİZİ GERÇEĞE DÖNÜŞTÜRÜN

Yeni iFit-uyumlu fitness ekipmanınız ile fitness hedef- lerinizi gerçeğe dönüştürmek için iFit.com adresinde bulunan birçok özelliği kullanabilirsiniz.

Özelleştirilebilir Google Maps ile dünyanın her yerinde egzersiz yapın.

Kişisel hedeflerinize ulaşmanıza yardımcı olmak için tasarlanmış antrenmanlar indirin.

iFit topluluğundaki diğer kullanıcılarla yarı- şarak gelişiminizi ölçün.

Antrenman sonuçlarınızı iFit bulutuna yük- leyin ve başarılarınızı takip edin.

Antrenmanlarınız için kalori, zaman veya mesafe hedefleri belirleyin.

Kilo verme antrenmanları setlerini seçin ve indirin.

Daha fazla bilgi almak için iFit.com’u ziyaret edin.

(13)

KONSOL ÖZELLİKLERİ

Gelişmiş konsol, egzersiz çalışmalarınızı daha etkili ve keyifli kılacak şekilde tasarlanmış birçok özellik sunar.

Konsolun manüel modunu kullandığınızda, pedalların direncini ve gövdenin eğimini sadece bir düğmeye dokunarak değiştirebilirsiniz. Siz egzersizinizi yaparken konsol size sürekli egzersiz geribildirimi sunacaktır.

Ayrıca, kalp atış hızınızı, kalp hızı monitörü çubuğunu ya da opsiyonel göğüs kalp hızı monitörünü kullanarak ölçebilirsiniz (opsiyonel kalp hızı monitörü hakkında bilgi için, bkz. sayfa 20).

Konsol ayrıca çeşitli dahili antrenmanlara sahiptir. Her program, size etkili bir egzersiz çalışmasında rehberlik yapmak üzere pedalların direncini ve gövdenin eği- mini otomatik olarak değiştirmektedir. Ayrıca bir kalori, mesafe veya zamanlı hedef belirleyebilirsiniz.

Konsolda ayrıca konsolun kablosuz ağınızla isteğe bağlı iFit modülü aracılığıyla iletişim kurmanızı sağ- layan iFit modu özelliği bulunmaktadır. iFit moduyla, kişiselleştirilmiş antrenmanlar indirebilir, kendi antren- manlarınızı oluşturabilir, antrenman sonuçlarınızı takip edebilir, diğer iFit kullanıcılarına karşı yarışabilir ve daha başka birçok özelliğe erişebilirsiniz. İstediğiniz an iFit modülü satın almak için www.iFit.com adre- sini ziyaret edin ya da bu kılavuzun ön kapağındaki telefon numarasını arayın.

Ayrıca, konsolun ses sistemine MP3 veya CD çalarınızı da bağlayabilir ve egzersiz çalışmanız sırasında sevdi- ğiniz müzikleri veya sesli kitapları dinleyebilirsiniz.

Manüel modu kullanmak için, bkz. sayfa 14. Dahili bir antrenmanı kullanmak için, bkz. sayfa 17. Hedef belirlemeli bir antrenmanı kullanmak için, bkz. sayfa 18. Bir iFit antrenmanı kullanmak için, bkz. sayfa 19.

Ses sistemini kullanmak için, bkz. sayfa 20. Konsol ayarlarını değiştirmek için, bkz. sayfa 21.

Not: Ekranın üzerinde plastik bir tabaka varsa çıkarın.

CİHAZI ÇALIŞTIRMAK

ÖNEMLİ: Eliptik bisiklet düşük ısılara maruz kal- dıysa, gücü açmadan önce cihazın oda sıcaklığına gelmesini bekleyin. Bunu yapmadığınız takdirde, konsol ekranlarına ve diğer elektronik bileşenlere hasar verebilirsiniz.

Güç kablosunu prize takın (bkz. GÜÇ KABLOSUNU PRİZE TAKMAK, sayfa 9).

Sonra, güç kablosunun yakınındaki güç anahta- rını bulun. Güç anahtarını Reset (sıfırlama) konumuna getirin.

Ardından ekran açılacak ve konsol kullanıma hazır olacaktır.

Not: Aleti ilk defa çalıştırdığınızda eğim sistemi otomatik olarak kalibrasyon yapabilir. Kalibrasyon sırasında gövde yukarıya ve aşağıya doğru hareket edecektir. Gövde hareket etmeyi durdurduğunda eğim sistemi kalibrasyonu sonlanır.

ÖNEMLİ: Eğim sistemi doğru bir şeklide kalibre edilmezse, bkz. EĞİM SİSTEMİNİ KALİBRE ETMEK, sayfa 22, ve eğim sistemini manüel bir şekilde kalibre edin.

ÖNEMLİ: Konsolun, eliptik bisikletin bir mağazada gösterilmesi durumunda kullanılmak üzere tasar- lanmış bir demo modu görüntüleme özelliği vardır.

Demo modu çalıştırılırsa, antrenmanı bitirdiğinizde konsol kapanmayacak ve ekran sıfırlanmayacaktır.

Demo modunu kapatmak için, bkz. adım 3/sayfa 21.

Sıfırlama Konumu

(14)

MANUEL MODU KULLANMAK

1. Konsolu açmak için pedal çevirmeye başlayın veya konsol üzerinde herhangi bir düğmeye basın.

Bkz. CİHAZI ÇALIŞTIRMAK, sayfa 13.

2. Manüel modu seçin.

Manüel modu seçmek için Home (ana sayfa) düğmesine veya Speed (hız) veya Calorie (kalori) düğmesine defalarca basın.

Kablosuz bir iFit modülü konsola yerleştirilmemişse ve iFit’e bağlı değilseniz, manuel mod otomatik olarak seçilecektir.

3. Pedalların direncini ve gövdenin eğimini istediğiniz şekilde değiştirin.

Pedal direncini, pedal çevirirken Resist. (direnç) artırma ve azaltma düğmelerine veya numaralı 1 Step Resistance (1 adımlı direnç) düğmelerinden bir tanesine basarak değiştirin.

Not: Bir düğmeye bastıktan sonra pedalların seçilen direnç seviyesine ulaşması kısa bir süre gerektirecektir.

Pedalların devinimini çeşitlendirmek için, gövdenin eğimini değiştirebilirsiniz. Eğimi değiştirmek için Incline (eğim) arttırma ve azaltma düğmelerine basın.

Not: Bir düğmeye bastıktan sonra gövdenin seçilen direnç seviyesine ulaşması kısa bir süre alacaktır.

4. İlerlemenizi ekrandan izleyebilirsiniz.

Ekran aşağıdaki egzersiz programı bilgilerini görüntüleyebilir:

Cals. (kalori): Bu ekran modu, yaktığınız yaklaşık kalori miktarını görüntüleyecektir.

Cals./Hr (saat başına kalori): Bu ekran modu, yaktığınız yaklaşık kalori miktarını görüntüleyecektir.

Dist. (mesafe): Bu ekran modu, kat etmiş olduğunuz mesafeyi mil veya kilometre olarak gösterecektir.

Incline (eğim): Bu ekran modu, eğim seviyesi her değiştiğinde birkaç saniye boyunca gövdenin eğim seviyesini görüntüleyecektir.

Pulse (nabız): Bu ekran, kalp hızı monitörünü veya isteğe bağlı göğüs kalp hızı monitörünü kullandığı- nızda kalp hızınızı görüntüleyecektir (bkz. adım 5).

Resist. (direnç): Bu ekran modu, direnç seviyesi her değiştiğinde birkaç saniye boyunca pedalların direnç seviyesini görüntüleyecektir.

(15)

RPM: Bu ekran modu, pedal çevirme hızınızı saat başı devir sayısı (rpm) olarak gösterecektir.

Stride (adım): Bu ekran modu, pedalı çevirirken toplam adım sayısını görüntüleyecektir.

Time (zaman): Manüel mod seçildiğinde, bu ekran modu geçen süreyi gösterecektir. Bir antrenman seçildiğinde ekran, antrenmanda kalan süreyi görüntüleyecektir.

Matris, çeşitli ekran sekmeleri görüntüler. İstenilen sekme gösterilene kadar Display (ekran) tuşuna basın. Enter (giriş) düğmesinin yanındaki artırma ve azaltma düğmelerine de basabilirsiniz.

Speed (hız): Hız sekmesi antrenmanın hız ayar- larıyla ilgili bir profil gösterecektir. Her dakika sonunda yeni bir bölüm görünecektir.

My Trail (benim parkurum): Bu sekme 1/4 mil (400 m) mesafeyi yansıtan bir parkuru sergi- leyecektir. Siz egzersiz yaptıkça, yanıp sönen dikdörtgen kaydettiğiniz gelişmeyi gösterecektir.

My Trail sekmesi aynı zamanda tamamladığınız turların sayısını gösterecektir.

Calorie (kalori): Bu sekme, yaktığınız yaklaşık kalori miktarını görüntüleyecektir. Her bölümün yüksekliği o bölümde yaktığınız kalorinin miktarını temsil eder.

Incline (eğim): Hız sekmesi antrenmanın eğim ayarlarıyla ilgili bir profil gösterecektir. Her dakika sonunda yeni bir bölüm görünecektir.

Siz egzersiz yaptıkça, antrenman yoğunluk düzey çubuğu yaptığınız egzersizin yaklaşık yoğunluk düzeyini gösterecektir.

Antrenmandan çıkmak ve varsayılan menüye dönmek için Home (ana sayfa) düğmesine basın (varsayılan menüyü ayarlamak için, bkz. KONSOL AYARLARINI DEĞİŞTİRMEK, sayfa 21). Gerekirse Home düğmesine tekrar basın.

Kablosuz iFit modülü bağlan- dığında, ekranın üst kısmında kablosuz ağ simgesi sahip olduğunu kablosuz ağ sinya- linin gücünü gösterecek. Dört yay tam güç sinyal olduğunu gösterir.

Konsolun ses düzeyini değiş- tirmek için ses düzeyini artırma veya azaltma düğmelerine basın.

(16)

5. İsterseniz kalp atış hızınızı ölçebilirsiniz.

Ayrıca, kalp atış hızınızı, kalp hızı monitörü çubu- ğunu ya da opsiyonel göğüs kalp hızı monitörünü kullanarak ölçebilirsiniz (opsiyonel kalp hızı moni- törü hakkında bilgi için, bkz. sayfa 20).

Kalp hızı moni- törü çubuğunun metal temas alanları üzerinde plastik tabakalar varsa çıkarın.

Kalp atış hızınızı ölçmek için, kalp hızı monitörü çubuğunun temas alanlarını avuç-

larınızla kavrayın. Ellerinizi hareket ettirmekten veya temas alanlarını sıkıca tutmaktan kaçının.

Nabız algılandığında, kalori ekranında bir kalp sembolü kalbinizin her atışında yanıp sönecek, bir veya iki çizgi görünecek, ardından kalp atış hızınız görüntülenecektir. En doğru kalp atış hızı ölçümü için, temas alanlarını en az 15 saniye kavramalısınız.

Ekran kalp atış hızınızı görüntülemiyorsa, ellerinizin açıklanan konumda olmasına dikkat edin. Ellerinizi fazla oynatmamaya veya temas alanlarını aşırı sıkmamaya özen gösterin. İdeal performans için, temas alanlarını yumuşak bir bezle temizleyin;

temas alanlarını temizlemek için kesinlikle alkol, aşındırıcı veya kimyasal maddeler kullanmayın.

6. İsterseniz fanı açabilirsiniz.

Fanın yavaş, hızlı ve otomatik ayar seçenekleri vardır.

Otomatik mod seçildiğinde, fan hızı pedal hızının artmasına ve azalmasına göre otomatik

olarak artacak ve azalacaktır. Bir fan hızı seçmek veya fanı kapatmak için fan artırma veya azaltma düğmelerine peş peşe basın.

Not: Pedallar yaklaşık otuz saniye boyunca hareket etmezse, fan otomatik olarak kapanacaktır.

7. Egzersiz çalışmanızı bitirdiğinizde güç kablosunu prizden çıkartın.

Pedallar birkaç saniye boyunca hareketsiz kalırsa, bir sinyal sesi duyulacak ve konsol geçici olarak duracaktır.

Pedallar birkaç dakika boyunca hareketsiz kalırsa ve bu süre içinde düğmelere basılmazsa, konsol kendiliğinden kapanacak ve ekran sıfırlanacaktır.

Antrenmanı bitirdiğinizde, güç anahtarını Off (kapalı) konumuna getirin ve fişi prizden çıkarın.

ÖNEMLİ: Bunu yapmazsanız, eliptik bisikletinin elektrikli parçaları erken yıpranabilir.

Temas Alanları

(17)

DAHİLİ BİR ANTRENMANI KULLANMAK

2. Dahili bir antrenman seçin.

Yerleşik bir antrenmanı seçmek için, istenilen antrenman ekranda gösterilene dek Speed (hız) tuşuna veya Calorie (kalori) tuşuna peş peşe basın.

Yerleşik bir antrenmanı seçtiğinizde, ekran seçili antrenmanın süresini ve adını gösterecek. Ek olarak, antrenmanın hız ayarları profili matriste görünecek.

Ekran ayrıca, maksimum pedal hızını (rpm) ve maksimum direnç seviyesini ve maksimum eğim seviyesini gösterecektir.

3. Egzersiz programını başlatmak için pedal çevirmeye başlayın.

Her program birer dakikalık bölümlere ayrılmıştır.

Her bölüm için bir direnç seviyesi, bir eğim seviyesi ve bir hedef rpm (hız) programlanmıştır. Not:

Birbirini izleyen bölümler için aynı direnç seviyesi, eğim seviyesi ve/veya hedef rpm programlanabilir.

İlk bölümler için direnç seviyesi, eğim seviyesi ve hedef rpm matrikste görüntülenecektir.

Antrenman sırasında hız ve eğim sekmelerin- deki profiller kat ettiğiniz gelişmeyi gös- terecektir.

Profilin yanıp sönen bölümü, egzersiz programı- nın o andaki bölümünü temsil eder. Yanıp sönen bölümün yüksekliği, o andaki bölüm için hedef rpm’i veya eğim seviyesini belirtir.

Programın her bölümünün sonunda, bir dizi sinyal sesi duyulacak ve profilin bir sonraki bölümü yanıp sönmeye başlayacaktır. Bir sonraki bölüm için farklı bir direnç seviyesi, eğim seviyesi ve/veya

hedef rpm programlandıysa, direnç seviyesi, eğim seviyesi ve/veya hedef hız sizi uyarmak amacıyla, birkaç saniye ekranda görüntülenecektir. Ardından, pedalların direnci ve gövdenin eğimi değişecektir.

Siz egzersiz yaparken, ilgili bölüm için pedal çevirme hızınızı hedef rpm’e yakın tutmanız istenecektir. Ekranda yukarı doğru bir ok beli- rince, hızınızı artırın. Ekranda aşağı doğru bir ok belirince, hızınızı azaltın. Ekranda ok gösterilmi- yorsa, hızınızı koruyun.

ÖNEMLİ: Hedef rpm sadece motivasyon sağ- lama amacını taşır. Gerçek pedal çevirme hızınız hedef rpm’den daha yavaş olabilir.

Rahat ettiğiniz bir hızda pedal çevirdiğinizden emin olun.

Mevcut bölüm için direnç seviyesi veya eğim seviyesi aşırı yüksek veya aşırı düşükse, mevcut ayarı, Resist. (direnç) veya Incline (eğim) düğmelerine basmak suretiyle manuel olarak geçersiz kılabilirsi- niz. ÖNEMLİ: Programın o andaki bölümü sona erdiğinde, pedallar otomatik olarak bir sonraki bölüm için programlanmış direnç seviyesine ayarlanacaktır ve gövde otomatik olarak bir sonraki bölüm için programlanmış olan eğim seviyesine ayarlanacaktır.

Egzersiz programı, son bölüm sona erene dek bu şekilde devam edecektir. Programı herhangi bir anda durdurmak için, pedal çevirmeyi durdurun.

Geçen süre ekranda yanıp sönmeye başlayacak.

Programı yeniden başlatmak için pedal çevirmeye yeniden başlamanız yeterlidir.

Bkz. adım 4/sayfa 14.

7. Egzersiz çalışmanızı bitirdiğinizde güç adaptörünü prizden çıkartın.

Profil

(18)

DAHİLİ BİR ANTRENMANI KULLANMAK

2. Bir kalori, mesafe veya zamanlı hedef belirleyin.

Bir kalori, mesafe veya zaman hedefi belirlemek için Set A Goal (hedef belirle) düğmesine basın.

Ardından istenen hedef ekranda görüntüleninceye kadar Enter (giriş) düğmesinin yanındaki artırma ve azaltma düğmelerine basın. Daha sonra Enter düğmesine basın.

Ardından, istenilen hedefi ayarlamak için Enter düğmesinin yanındaki artırma ve azaltma düğmele- rine basın.

3. Egzersiz programını başlatmak için pedal çevir- meye başlayın.

Her program birer dakikalık bölümlere ayrılmıştır.

Antrenman içerisinde pedalların direncini ve gövdenin eğimini istenilen seviyede ayarlamak için Resist. (direnç) düğmelerine ve Incline (eğim) düğmelerine basabilirsiniz.

Not: Direnç seviyesini bir kalori hedefi antrenmanı sırasında manüel olarak değiştirirseniz, antrenman uzunluğu, kalori hedefinize ulaşmanız için otomatik olarak ayarlanabilir.

Not: Kalori hedefi antrenman esnasında yaka- cağınız kalori miktarı tahminidir. Yakacağınız gerçek kalori miktarı ağırlığınız gibi çeşitli öğe- lere bağlı olacaktır. Buna ek olarak, antrenman sırasında direnci veya eğim seyesini manüel olarak değiştirirseniz, yakacağını kalori miktarı bundan etkilenecektir.

Antrenman, kalori, mesafe veya zaman hedefine ulaşılıncaya kadar bu şekilde devam edecektir.

Antrenmanı duraklatmak için pedal çevirmeyi bırakın. Ekrandaki süre duraklayacaktır. Programı yeniden başlatmak için pedal çevirmeye yeniden başlamanız yeterlidir.

Egzersiz yaptıkça, istenilen hedefe ulaşıncaya kadar kaloriler, zaman veya mesafe ekranı geriye doğru sayacaktır.

(19)

BİR IFIT ANTRENMANINI KULLANMAK

Bir iFit antrenman kullanabilmek için iFit modülünüz olması gerekir. İstediğiniz an iFit modülü satın almak için www.iFit.com adresini ziyaret edin ya da bu kılavuzun ön kapağındaki telefon numarasını arayın.

Not: Bir iFit modülü kullanmak için internet bağlantılı ve USB girişli bir bilgisayara erişiminiz olması gerekir. Ayrıca iFit.com üyeliğine de ihtiyacınız olacak.

Kablosuz bir iFit modülü kullanmak için aynı zamanda SSID yayını etkinleştirilmiş 802.11b/g/n yönlendiricili bir kablosuz ağınız da olmalı (gizli kablosuz ağlar desteklenmemektedir).

2. iFit modülünü konsola takın.

Bir iFit antrenmanını kullanmak için, iFit modülünün konsola takıldığından emin olun.

ÖNEMLİ: Maruz kalma gereksinimlerini yerine getirmek için, iFit modülündeki anten ve verici tüm etrafında bulunanlardan en az 20 cm mesafede bulunmalı ve başka bir anten ya da vericiye yakın ya da bağlı olmamalıdır.

3. Bir kullanıcı seçin.

iFit hesabınıza birden fazla kullanıcı kayıtlıysa, iFit ana ekranında kullanıcılar arasında geçiş yapa- bilirsiniz. Bir kullanıcı seçmek için Enter (giriş) düğmesinin yanındaki artırma ve azaltma düğmele- rine de basabilirsiniz.

4. Bir iFit antrenmanı seçin.

Bir iFit antrenmanı seçmek için iFit düğmelerinden birine basın. Antrenmanları indirmeye başlamadan önce, söz konusu antrenmanı www.iFit.com adre- sindeki zaman çizelgenize eklemelisiniz.

Zaman çizelgenizde ilgili türdeki bir sonraki ant- renmanı indirmek için Map (harita) Train (egzersiz) veya Lose Wt. (kilo ver) düğmesine basın.

Daha önceden zamanladığınız bir yarışta yarışmak için Compete (yarış) düğmesine basın.

Planınızda yakın zamanda kullandığınız bir iFit antrenmanını yeniden tekrar etmek için Track (takip et) düğmesine basın. Sonra, istenilen antrenman kategorisini seçmek için artırma ve azaltma düğme- lerine basın. Ardından, ilgili programı seçmek için Enter düğmesine basın.

iFit antrenmanları hakkında daha fazla bilgi için lütfen bkz. www.iFit.com.

Bir iFit antrenmanı seçtiğinizde, ekran seçili antren- manın süresini ve adını gösterecek. Ekran ayrıca antrenmanın ismini de gösterebilir. Bir yarışma antrenmanı seçerseniz, ekran yarışı başlatmak için geri sayım yapabilir.

Not: iFit düğmeleri aynı zamanda demo egzersiz programını çalıştırabilir. Demo egzersiz programla- rını kullanmak için, iFit modülünü konsoldan sökün ve iFit düğmelerinden birine basın.

5. Antrenmanı başlatın.

Bazı antrenmanlar esnasında, bir koç sesi antrenman süresince size rehberlik eder. Kişisel antrenör için bir ses ayarı seçebilirsiniz (bkz. KONSOL AYARLARINI DEĞİŞTİRMEK, sayfa 21).

Programı herhangi bir anda durdurmak için, pedal çevirmeyi durdurun. Geçen süre ekranda yanıp sönmeye başlayacak. Programı yeniden başlatmak için pedal çevirmeye yeniden başlamanız yeterlidir.

(20)

My Trail (benim parkurum) sekmesi parkurun bir haritasını ya da bir parkur ve tamamladığınız tur sayısını bildirecektir.

Bir yarış antrenman esnasında, Compete (yarış) sekmesi yarışta kaydettiğiniz ilerlemeyi göstere- cektir. Siz yarıştıkça, matristeki üst çizgi yarışın ne kadarını tamamladığınızı gösterecek. Diğer çizgiler başı çeken diğer rakiplerinizi gösterecek. Matrisin sonu yarışın sonunu temsil eder.

iFit modu hakkında daha fazla bilgi için www.iFit.com adresini ziyaret ediniz.

SES SİSTEMİNİ KULLANMAK

Egzersiz yaparken konsolun ses sistemi sayesinde müzik çalmak veya sesli kitap dinlemek için, 3,5 mm uçlu ses kablosunun (dahil değil) bir ucunu konsoldaki yuvaya ve diğer ucunu MP3 veya CD çalarınıza takın;

ses kablosunun yuvaya tamamen oturduğundan emin olun. Not: Bir ses kablosu satın almak için, size yakın bir elektronik mağazasına uğrayın.

Ardından, kişisel ses çalarınız- daki oynat düğmesine basın.

Ses seviyesini, konsol üzerinden ses düzeyi artırma veya azaltma düğmelerine basarak veya ses

çalarınızdaki ses kumandasını kullanarak ayarlayın.

İSTEĞE BAĞLI KALP HIZI MONİTÖRÜ Hedefiniz ister

yağ yakmak isterse kar- diyovasküler sisteminizi güç- lendirmek olsun, egzersizleriniz sırasında uygun kalp hızını korumak, sonuca ulaşmada kilit rol

oynar. Opsiyonel kalp hızı monitörü, egzersiz yaparken kalp hızınızı sürekli olarak izlemenizi sağlayarak, kişisel fitness hedeflerinize ulaşmanıza yardımcı olur.

Opsiyonel kalp hızı monitörü satın almak için, kıla- vuzun ön kapağına bakın.

(21)

KONSOL AYARLARINI DEĞİŞTİRMEK 1. Ayarlar modunu seçin.

Ayarlar modunu seçmek için Settings (ayarlar) düğmesine basın.

Ekran, eliptik bisikletin toplam kaç saat kullanıldı- ğını ve gidilen toplam mesafeyi (mil veya kilometre cinsinden) gösterecektir.

Bir iFit modülü konsola bağlıysa, ekran

WIFI MODULE (Wi-Fi modülü) veya USB MODULE (USB modülü) kelimelerini gösterecektir.

Herhangi bir modül bağlı değilse, ekran NO IFIT MODULE (iFit modülü yok) kelimelerini göstere- cektir. Herhangi bir modül bağlı değilse, bazı ayar seçenekleri mevcut olmayabilir.

2. Ayarlar modununda gezinmek.

Ayar modu seçiliyken, ekrandaki matris çeşitli sayıda seçenek ekranı gösterecektir. Arzu edilen isteğe bağlı ekranı seçmek için Enter (giriş) düğme- sinin yanındaki azaltma düğmesine basın.

Ekranın alt bölümü, seçilen ekran için talimatlar görüntüleyecektir. Ekranın aşağı bölümündeki talimatları takip ettiğinizden emin olun.

3. Ayarları istediğiniz şekilde değiştirin.

Demo—Konsolun, eliptik bisikletin bir mağazada gösterilmesi durumunda kullanılmak üzere tasar- lanmış bir demo modu görüntüleme özelliği vardır.

Demo modunu kapatmak (OFF) ya da açmak (ON) için Enter düğmesine tekrar tekrar basın.

Units (birimler)—Seçilen mevcut ölçü birimi ekranda görünecektir. Ölçü birimini değiştirmek için Enter düğmesine art arda basın. Mesafeyi mil cinsinden görmek için ENGLISH (İngilizce’yi) seçin.

Mesafeyi kilometre cinsinden görmek için METRIC (metrik’i) seçin.

Contrast Level (kontrast düzeyi)—Mevcut seçili kontrast düzeyi de ekranda ayrıca görünecektir.

Kontrast seviyesini ayarlamak için Incline (eğim) artırma ve azaltma düğmelerine basın.

Trainer Voice (antrenör sesi)—Antrenör sesi için seçilmiş mevcut ayar ekranda görünecektir.

Antrenör sesini kapatmak (OFF) ya da açmak (ON) için Enter düğmesine tekrar tekrar basın.

Default Menu (varsayılan menü)—Varsayılan menü Home (ana sayfa) düğmesine bastığınızda görünecektir. Manuel mod menüsünü veya iFit menüsünü varsayılan menü olarak seçmek için Enter düğmesine peş peşe basın.

Check Status (durumu kontrol et)—CHECK WIFI STATUS (Wi-Fi durumunu kontrol et) veya CHECK USB STATUS (USB durumunu kontrol et) yazısı ekranda gözükecektir. Enter düğmesine basın.

Birkaç saniye sonra iFit modülünün durum bilgisi ekranda görünecektir. Bu ekrandan çıkmak için, Settings (ayalar) düğmesine basın.

Send/Receive (gönder/al)—Ekranda SEND/

RECEIVE DATA (veri gönder/al) kelimeleri görü- necek. Enter düğmesine basın. Konsol, ardından iFit antrenmanları ve donanım yazılım indirmelerini kontrol edecektir.

4. Ayarlar modundan çıkın.

Ayarlar modundan çıkmak için Settings (ayalar) düğmesine basın.

(22)

BAKIM

En iyi performansı elde etmek ve aşınmayı azaltmak için düzenli bakım önemlidir. Eliptik bisiklet her kullanıl- dığında tüm parçaları inceleyin ve düzgün bir şekilde sıkın. Yıpranmış parçaları derhal yenileyin.

Eliptik bisikleti temizlemek için nemli bir bez ve az mik- tarda yumuşak bir sabun kullanın. ÖNEMLİ: Konsola hasar vermemek için, sıvıları konsoldan uzak tutun ve konsolun doğrudan güneş ışığı almasını engelleyin.

KONSOL SORUN GİDERME

Konsol açılmazsa, güç kablosunun tam olarak takıldı- ğını kontrol edin.

Konsol ekranında çizgiler görünüyorsa, bkz. KONSOL AYARLARINI DEĞİŞTİRMEK, sayfa 21, ve ekranın kontrast seviyelerini ayarlayın.

Konsol, kalp hızı monitörü çubuğunu kavramanıza rağmen, kalp atış hızınızı görüntülemiyorsa veya görüntülenen kalp atış hızı aşırı düşük veya yüksekse, bkz. adım 5/sayfa 16.

EĞİM SİSTEMİNİ KALİBRE ETMEK

Eğim ana gövdesi düzgün şekilde çalışmıyorsa, kalibre edilmesi gerekebilir. Eğim ana gövdesini kalibre etmek için ekrandan test modu görünene kadar Calorie (kalori) düğmesini birkaç saniye boyunca basılı tutun.

Sonra, Calorie düğmesine yeniden basın. Ardından, eğim gövdesini kalibre etmek için Incline (eğim) artırma ya da azaltma düğmesine basın. Kalibrasyon sıra- sında eğim gövdesi yukarıya ve aşağıya doğru hareket edecektir.

Eğim gövdesi hareket etmeyi durdurduğunda kalibrasyon sonlanır. Ardından, kalibrasyon modundan çıkmak için Calorie düğmesine peş peşe basın.

BAKIM VE SORUN GİDERME

(23)

MANYETİK ANAHTARI AYARLAMA

Konsol doğru geribildirim görüntülemiyorsa, manyetik anahtarın ayarlanması gerekir. Manyetik anahtarı ayar- lamak için ilk önce güç anahtarını kapalı pozisyona getirin ve güç kablosunu çıkarın.

Ardından, Büyük Saklama Ayağından (27) dört M4 x 16mm Vidayı (gös- terilmemiştir) çıkarın ve Büyük Depolama Ayağını çıkarın.

Daha sonra, Üst Kalkandan (37)

iki M4 x 16mm Vidayı (gösterilmemiştir) çıkarın ve Üst Kalkanı eliptiğin üzerinden çıkarmak için standart bir tornavida kullanın.

Sağdaki çizime bakın. Erişim ağzına bakın ve Manyetik Anahtarı (58) bulun. Makara (66), bir Mıknatıs (41), Manyetik Anahtarla aynı hizaya gelene dek çevirin.

Gösterilen iki M4 x 16mm Vidayı (61) hafifçe gevşetin, Manyetik Anahtarı (58) hafifçe ileriye ve Mıknatıstan (41) uzağa kaydırın ve Vidaları yeniden sıkın.

Güç kablosunu takın, güç anahtarını reset konumuna getirin ve diski biraz döndürün. Konsol doğru geribildirim sergileyene dek bu işlemleri tekrarlayın.

Manyetik anahtar doğru bir şekilde ayarlandığında, güç anahtarını Off (kapalı) konuma getirin, güç kablosunu çıkarın ve üst kalkan ve büyük depolama ayağını yeniden takın. Sonra, güç adaptörünü takın.

66

58 61 41

37 27

(24)

TAHRİK KAYIŞINI AYARLAMAK

Pedal çevirirken direnç en yüksek ayarda ayarlanmış olmasına rağmen pedallar kayıyorsa, tahrik kayışının ayarlanması gerekebilir. Tahrik kayışını ayarlamak için ilk önce güç anahtarını kapalı pozisyona getirin ve güç kablosunu çıkarın.

Ardından, belirtilen M4 x 16mm Vidayı (61), Sol Ayak İç Kapağı (39) ve Sol Ayak Dış Kapağı (92) çıkarın.

Sonra, Sol Üst Vücut Ayağı (101) ve Sol Pedal

Kolundan (14) iki M8 x 16mm Altıgen Vidayı (76) ve iki M8 Pulu (33) çıkarın.

Sol Pedal Kolundan (14) M8 x 14mm Omuzlu Vidasını (81) çıkarın ve Sol Pedal Kolunu eliptik bisikletten çıkarın.

Ardından, Büyük Saklama Ayağından (27) dört M4 x 16mm Vidayı (gösterilmemiştir) çıkarın ve Büyük Saklama Ayağını çıkarın. Üst Kalkandan (37) iki M4 x 16mm Vidayı çıkarın ve Üst Kalkanı eliptiğin üzerinden çıkarmak için standart bir tornavida kulla- nın. Ardından, sol Pedal Diski (36) eliptik bisikletten çıkarın.

Bkz. AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ C, sayfa 31.

Sol ve Sağ Kalkanları (44, 45) bulun. Bütün M4 x 16mm Vidalarını (61) ve 3/16" x 1 1/2" Vidalarını (64) Sol ve Sağ Kalkanlardan çıkarın. Hangi vidaların hangi deliklerden çıkarıldığını not ettiğinizden emin olun. Ardından, dikkatli bir şekilde Sol Kalkanı çıkarın.

Daha sonra, Avara Dişlisi Vidasını (97) gevşetin. Avara Kasnak Ayar Vidasını (72), Tahrik Kayışı (46) sıkı olana dek sıkın. Tahrik Kayışı (46) sıkı olunca, Avara Dişlisi Vidasını yeniden sıkın.

Bitirdiğinizde, çıkardığınız bütün parçaları yeniden takın. Sonra, güç adaptörünü takın.

39

33

33 92

101

76 76 14

61

14 81 37

36

27

46

72 97

(25)

Bu rehber egzersiz programınızı planlamanıza yar- dımcı olacaktır. Egzersizler konusunda ayrıntılı bilgi için, tanınmış bir kitap edinin veya doktorunuza danı- şın. Unutmayın, doğru beslenme ve yeterli dinlenme, başarılı sonuçlar elde etmek için şarttır.

EGZERSİZ YOĞUNLUĞU

Hedefiniz ister yağ yakmak isterse kardiyovasküler sisteminizi güçlendirmek olsun doğru yoğunlukta egzersiz yapmak, sonuca ulaşmada kilit rol oynar. Doğru yoğun- luk seviyesini bulmak için, kalp atış hızınızı bir rehber olarak kullanabilirsiniz. Aşağıdaki tablo, yağ yakma ve aerobik egzersizleri için önerilen nabız sayılarını göstermektedir.

Uygun yoğunluk seviyesini bulmak için, tablonun alt kısmında yaşınızı bulun (yaşlar, en yakın on yıla yuvarlanmıştır). Yaşınızın üzerinde listelenen üç sayı sizin “antrenman alanınızı” tanımlar. En alttaki sayı yağ yakma için nabız, ortadaki sayı maksimum yağ yakma için nabız ve en üstteki sayı aerobik egzersizi için nabızdır.

Yağ Yakma—Yağları etkili şekilde yakmak için, uzun süre düşük yoğunluk seviyesinde egzersiz yapmalı- sınız. Egzersizin ilk birkaç dakikasında, vücudunuz enerji için karbonhidrat kalorilerini kullanır. Vücudunuz depolanmış yağ kalorilerini, egzersizin ilk birkaç daki- kasından sonra enerji için kullanmaya başlar. Hedefiniz yağ yakmaksa egzersizinizin yoğunluğunu, nabzınız antrenman alanınızda en alt sıradaki sayı civarında olana dek ayarlayın. Maksimum yağ yakma için, antrenman alanınızda orta sıradaki sayı civarında bir nabızla egzersiz yapın.

Aerobik Egzersizi—Hedefiniz kardiyovasküler sis- teminizi güçlendirmekse, uzun süreli ve çok miktarda oksijen gerektiren bir etkinlik olan aerobik egzersizlerini yapmalısınız. Aerobik egzersizleri için egzersizlerini- zin yoğunluğunu, nabzınız antrenman alanınızdaki en yüksek sayıya yakın olacak şekilde ayarlayın.

EGZERSİZ PROGRAMI REHBERİ

Isınma—5 ila 10 dakika boyunca esneme ve hafif egzersizlerle başlayın. Isınma süreci, egzersizlere hazırlık olarak vücut ısınızı, kalp atış hızınızı (nabzı- nızı) ve kan dolaşımınızı artırır.

Antrenman Alanı Egzersizi—20 ila 30 dakika boyunca nabzınız antrenman alanınız içinde kalacak şekilde egzersiz yapın. (Egzersiz programınızın ilk birkaç haftası içinde, nabzınızı antrenman alanınızda 20 dakikadan fazla tutmamaya dikkat edin.) Egzersiz yaparken düzenli ve derin nefes alıp verin; nefesinizi asla tutmayın.

Dinlenme—5 ila 10 dakikalık esneme ile programı tamamlayın. Esneme, kaslarınızın esnekliğini artırır ve egzersiz sonrası problemleri önlemeye yardımcı olur.

EGZERSİZ SIKLIĞI

Kondisyonunuzu muhafaza etmek veya iyileştirmek için, programlar arasında en az bir günlük dinlenmeyle, her hafta üç egzersiz programını tamamlayın. Birkaç ay düzenli egzersiz yaptıktan sonra, dilerseniz her hafta beş egzersiz programını tamamlayabilirsiniz.

Unutmayın; başarının anahtarı, egzersizi günlük yaşa- mınızın düzenli ve keyifli bir parçası haline getirmektir.

EGZERSİZ REHBERLERI UYARI:

Bu veya herhangi bir egzersiz programına başlamadan önce doktorunuza danışın. Bu, özellikle 35 yaş üzeri veya önceden sağlık sorunları bulunan kişiler için önemlidir.

Nabız sensörü, tıbbi bir cihaz değildir. Kalp atışı hızının doğru ölçümünü etkileyebile- cek çeşitli faktörler olabilir. Nabız sensörü, sadece kalp atışı hızının seyrini genel anlamda belirleyerek egzersize yardımcı olması için tasarlanmıştır.

(26)

ÖNERİLEN ESNETMELER

Çeşitli temel esnetmeler sağ tarafta doğru şekilde gösterilmiştir. Vücudunuzu esnetirken yavaşça hareket ettirin—zıplamayın.

1. Parmak Ucuna Dokunma Esnetmesi

Dizleriniz hafifçe bükülmüş şekilde durun ve kalçalarınızdan itibaren öne doğru yavaşça eğilin. Aşağı parmak uçlarınıza doğru uzandıkça, sırt ve omzunuzun rahatlamasını sağlayın. Bu durumda kalarak 15’e kadar sayın, ve sonra rahatlayın. 3 defa tekrar edin. Esnetmeler:

Dizardı kirişleri, dizardı ve arka taraf.

2. Dizardı Kirişleri Esnetme

Bir ayağınız uzatılmış şekilde oturun. Diğer ayağın tabanını kendi- nize doğru getirin ve uzatılmış olan bacağınızın iç kısmına yaslayın.

Parmak uçlarınıza uzanabildiğiniz kadar uzanın. Bu durumda kalarak 15’e kadar sayın, ve sonra rahatlayın. Her bacak için 3 defa tekrarla- yın. Esnetmeler: Dizardı kirişler, bel ve kasıklar.

3. Kalf/Topukları Esnetme

Bir bacak diğerinin önünde olacak şekilde, öne doğru uzanın ve ellerinizi duvara koyun. Arkadaki bacağınızı düz tutun ve arkadaki ayağınızı yere düz basılı olsun. Ön bacağınızı bükün, öne doğru yaslanın ve kalçalarınızı duvara doğru hareket ettirin. Bu durumda kalarak 15’e kadar sayın, ve sonra rahatlayın. Her bacak için 3 defa tekrarlayın. Topuk liflerinin daha fazla gerilmesini sağlamak için arkadaki bacağınızı da bükün. Esnetmeler: Kalflar, topuk lifleri ve ayak bilekleri.

4. Ön Baldırların Esnetilmesi

Bir el denge amacıyla duvardayken, geriye doğru uzanın ve diğer elinizle bir ayağınızı yakalayın. Topuklarınızı mümkün olduğu kadar kaba etinize yaklaştırın. Bu durumda kalarak 15’e kadar sayın, ve sonra rahatlayın. Her bacak için 3 defa tekrarlayın. Esnetmeler: Ön baldırlar ve kalça kasları.

5. İç Baldırları Esnetme

Ayak tabanlarınız birbirine yapışık ve dizleriniz dışa doğru olacak şekilde oturun. Ayaklarınızı mümkün olduğu kadar kasıklarınıza doğru çekin. Bu durumda kalarak 15’e kadar sayın, ve sonra rahatla- yın. 3 defa tekrar edin. Esnetmeler: Ön baldırlar ve kalça kasları.

1

2

3

4

5

(27)

1 1 Ana Gövde

2 1 Dikey Direk

3 1 Arka Dikey Direk Kapağı

4 1 Konsol

5 1 Aksesuar Tepsisi 6 1 Sağ Üst Gövde Ayağı

7 1 Eddy Mekanizması

8 1 Sol Üst Gövde Kolu 9 1 Sağ Üst Gövde Kolu

10 2 Kulp

11 1 Sağ Ayak Ön Kapak

12 1 Sol Pedal

13 1 Sağ Pedal

14 1 Sol Pedal Kolu 15 1 Sağ Ayak Arka Kapak 16 1 Ön Dikey Direk Kapağı 17 6 Pivot Kovanı

18 1 Sol Ayak Ön Kapak 19 1 Sol Ayak Arka Kapak 20 2 Üst Vücut Kol Kapağı 21 1 Tepsi Yuvası

22 1 Sağ Ayak Dış Kapak 23 4 Pedal Kolu Kovanı

24 1 Krank

25 2 Krank Kolu 26 2 Pedal Disk Girişi 27 1 Büyük Saklama Ayağı 28 1 Ana Kablo Demeti 29 4 Pedal Kolu Braketi 30 2 Pedal Kolu Başlığı 31 2 Pedal Kolu Mili 32 1 Sağ Ayak İç Kapak

33 10 M8 Pul

34 1 Sol Ön Kalkan

35 1 Sağ Ön Kalkan

36 2 Pedal Diski 37 1 Üst Kalkan 38 2 Ana Gövde Yatağı 39 1 Sol Ayak İç Kapak 40 1 Büyük Ara Parça

41 2 Mıknatıs

42 1 Güç Kablosu

43 2 Krank Kolu Pulu 44 1 Sol Kalkan

45 1 Sağ Kalkan

46 1 Tahrik Kayışı 47 2 Dengeleme Ayağı 48 4 Dengeleyici Kapağı

51 2 Küçük Saklama Ayağı 52 1 Avara Dişlisi

53 1 Küçük Ara Parça 54 1 Direnç Motoru

55 2 Aks Kapağı

56 4 M4 x 12mm Pul Başlı Vida

57 1 Kelepçe

58 1 Manyetik Anahtar/Kablo 59 2 M10 x 20mm Altıgen Vida

60 2 Anahtar

61 73 M4 x 16mm Vida 62 2 M4 x 30mm Vida 63 2 Nabız Kulbu 64 6 3/16" x 1 1/2" Vida 65 7 3/16" x 3/4" Vida

66 1 Makara

67 2 M4 x 15mm Vida

68 1 M4 x 16mm Zemin Vidası 69 1 Nabız Teli

70 1 Arka Dengeleyici 71 2 M4 x 12mm Vida

72 1 Avara Kasnak Ayar Vidası 73 1 Ön Dengeleyici

74 2 M4 x 12mm Düz Başlı Vida 75 10 M6 x 12mm Vida

76 6 M4 x 16mm Altıgen Vida

77 4 M10 x 60mm Vida

78 2 M10 x 45mm Altıgen Vida 79 2 Krank Kolu Cıvatası 80 1 M6 x 25mm Destek Vida 81 4 M8 x 14mm Omuzlu Vida 82 2 Krank Kolu Somunu

83 2 M10 Pul

84 4 M10 x 120mm Vida

85 1 Dikey Düğmesi

86 1 Sağ Dikey Direk Kapağı 87 1 Sol Dikey Direk Kapağı

88 1 M5 x 5mm Vida

89 1 Mandal Salımı

90 1 Mandal

91 1 Güç Anahtarı 92 1 Sol Ayak Dış Kapak 93 1 Ön Konsol Kapağı 94 1 Arka Konsol Kapağı

95 2 M10 x 50mm Vida

96 1 Ayar Vidası

97 1 Avara Dişlisi Vidası

98 8 M6 Pul

PARÇA LİSTESİ

Model No. NTEVEL99014.1 R0116A

No. Mkt. Açıklama No. Mkt. Açıklama

(28)

101 1 Sol Üst Gövde Ayağı 102 1 Dikey Aks

103 4 M8 x 20mm Altıgen Cıvata 104 1 Ana Gövde Kaldırma 105 1 Motor Kaldırma 106 1 Kontrol Panosu 107 1 Kontrol Panosu Braketi 108 1 Kaldırma Gövdesi Aksı 109 2 Büyük Tekerlek

110 1 Sağ Kaldırma Motoru Kapağı 111 1 Sol Kaldırma Motoru Kapağı 112 2 Eğim Ana Gövde Kapağı 113 14 Ayaklık/Vida

114 1 Kaldırma Ana Gövde Kapağı

115 1 Yuva

116 2 M10 x 140mm Cıvata 117 2 M10 Kontra Somunu

118 1 M6 x 16mm Vida 119 1 Sağ Pedal Pedi 120 1 Sol Pedal Pedi 121 1 Sağ Pedal Tutacağı 122 1 Sol Pedal Tutacağı 123 1 Sağ Pedal Plakası 124 1 Sol Pedal Plakası 125 1 Kaldırma Motoru Aksı

126 2 Yay

127 2 M6 Taçlı Somun

128 2 Pim

129 1 Alıcı

130 1 Uzatma Kablosu

131 4 Kaldırma Ana Gövde Burcu 132 1 Krank Ara Halkası

* – Kullanıcı Kılavuzu * – Montaj Aleti

No. Mkt. Açıklama No. Mkt. Açıklama

Not: Teknik özellikler, önceden haber vermeden değiştirilebilir. Yedek parça siparişi verme ile ilgili ayrıntılı bilgi için, bu kılavuzun arka kapağına başvurun. *Bu parçalar, resimlerle açıklanmamıştır.

(29)

1

4 7 28

25

102 38

38 40

41 41 43

46 48

50

52 47

5142

5458

59 5961 57 60

56

61 61 61 61

72 71

74

103 103 79 77

83 83 82

82 100 91 115106

94 96 68

98 99

93 97

73 84 109

84 7799 61

112 112

55

105 118 98 61 61 61 114

108 55 104 33

33 81

81 131 131 131

48

17

17 61

75 98 125 98 75

130

129 24

132 99 99

AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ A

(30)

1016

8

10 10 12 120 124 122

911 14

18 19 12798126

116 117 128

121123

1517 1720 20 23 23 30

32 22 29 29

3139

33 33

61 61 61 49

7661 61 7633

33

76 78 81

92

95 75

5 2

16 21 61

61

63 62

67 80 8688

89 90

61 13119 75

AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ B

(31)

26

27

36 36

37 45

44

113 113113 113

113

61

61 61 61 6161 61

61 64 64 64 64

64

65

3565 65

3465 111 110

65 65

65

61 61 113 113

AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ C

(32)

Yedek parça sipariş etmek için, lütfen bu kılavuzun ön kapağına bakın. Size yardımcı olabilmemiz için lütfen bizimle irtibat kurmadan önce aşağıdaki bilgileri hazırlayın:

• ürünün model ve seri numarası (bkz. bu kılavuzun ön kapağı)

• ürünün adı (bkz. bu kılavuzun ön kapağı)

• yedek parça(lar)ın parça numarası ve açıklaması (bkz. kılavuzun son bölümündeki PARÇA LİSTESİ ve AYRIŞTIRILMIŞ MONTAJ ÇİZİMİ)

Bu elektronik ürün, sıradan atıklarla birlikte imha edilmemelidir. Çevreyi korumak için, ürün, hizmet süresi sonrasında yasaların gerektirdiği şekilde geri dönüştürülmelidir.

Lütfen bölgenizde bu tür atıkları toplamaya yetkili geri dönüşüm tesislerinden yararlanın. Bunu yaparak, doğal kaynakların korunmasına katkıda bulunacak ve Avrupa çevre koruma standartlarının iyileştirilmesine yardımcı olacaksınız.

Güvenli ve doğru imha yöntemleri hakkında ayrıntılı bilgiye gerek duyuyorsanız, lütfen bu ürünü satın aldığınız bölgedeki yerel yetkililerle veya kurumlarla temas kurun.
