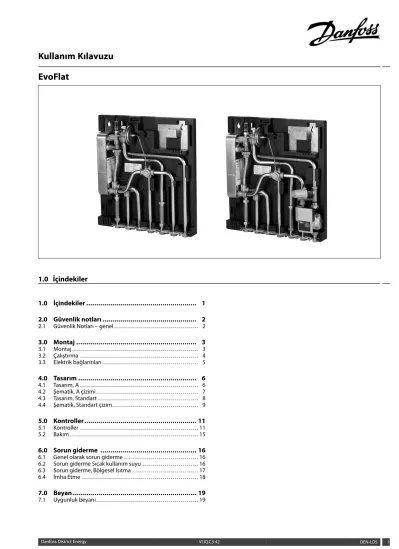

EvoFlat
1.0 İçindekiler
1.0 İçindekiler ... 1
2.0 Güvenlik notları ... 2
2.1 Güvenlik Notları – genel . . . 2
3.0 Montaj ... 3
3.1 Montaj . . . 3
3.2 Çalıştırma . . . 4
3.3 Elektrik bağlantıları . . . 5
4.0 Tasarım ... 6
4.1 Tasarım, A . . . 6
4.2 Şematik, A çizimi . . . 7
4.3 Tasarım, Standart . . . 8
4.4 Şematik, Standart çizim. . . 9
5.0 Kontroller... 11
5.1 Kontroller . . . 11
5.2 Bakım . . . 15
6.0 Sorun giderme ... 16
6.1 Genel olarak sorun giderme . . . 16
6.2 Sorun giderme Sıcak kullanım suyu . . . 16
6.3 Sorun giderme, Bölgesel Isıtma . . . 17
6.4 İmha Etme . . . 18
2.0 Güvenlik notları
2.1 Güvenlik Notları – genel
Aşağıdaki talimatlar, standart daire istasyonu tasarımı içindir.
Daire istasyonunun kurulumu ve çalıştırılmasından önce bu kullanım kılavuzu dikkatlice okunmalıdır. Üretici, kullanım kılavuzuna uyulmamasından kaynaklanan hasar veya arızalardan dolayı herhangi bir sorumluluk kabul etmemektedir. Kaza, yaralanma ve maddi hasarı önlemek için lütfen tüm talimatları dikkatlice okuyun ve uygulayın.
Montaj, çalıştırma ve bakım işlemleri sadece yetkili ve uzman personel tarafından gerçekleştirilmelidir.
Lütfen sistem üreticisi veya sistem operatörü tarafından verilen talimatlara uyun.
Korozyon koruması
Tüm borular ve parçalar, paslanmaz çelikten ve pirinçten üretilmiştir.
Akışkanın maksimum klorür bileşikleri 150 mg/l'den fazla olmamalıdır.
Tavsiye edilen maksimum klorür bileşiği seviyesinin aşılması halinde, ekipmanda korozyon riski önemli seviyede artar.
Enerji kaynağı
Alt istasyon, bölgesel ısıtma, merkezi kazan (doğalgaz, akaryakıt, biyokütle vs.), güneş enerjisi, ısı pompası veya çalışma koşulları izin veriyorsa bunların bir kombinasyonu gibi çeşitli enerji kaynakları ile bölgesel ısıtma kurulumlarına bağlanacak şekilde tasarlanmıştır.
Uygulama
Daire istasyonu, sıcaklığın 50 °C'yi ve nemin %80'i aşmadığı donmayan bir odada ev tesisatına bağlanmak üzere tasarlanmıştır.
Daire istasyonunun üzerini örtmeyin veya duvar örmeyin ya da istasyona girişi başka bir şekilde kapatmayın.
Malzeme seçimi
Malzeme seçimi daima yerel mevzuata uygun olmalıdır.
Emniyet vanaları
Emniyet vanalarının daima yerel yönetmeliklere uygun olarak monte edilmesini öneriyoruz.
Bağlantı
Daire istasyonu, istasyonun tüm enerji kaynaklarından (ve güç beslemesinden) ayrılabilmesini sağlayacak özelliklerle donatılmalıdır.
Acil durum
Tehlike veya kaza durumunda (yangın, kaçak veya diğer tehlikeli durumlar), mümkünse istasyonun tüm enerji kaynaklarını kesin ve bir uzmandan yardım alın.
Kötü görünen veya kötü kokan sıcak kullanım suyu durumunda,
Sadece yetkili personel
Montaj, çalıştırma ve bakım işlemleri sadece yetkili ve uzman personel tarafından gerçekleştirilmelidir.
Lütfen güvenlik talimatlarını dikkatlice okuyun
Kişisel yaralanmayı ve cihazın hasar görmesini önlemek amacıyla, bu talimatların dikkatlice okunması ve talimatlara uyulması gerekir.
Yüksek basınç ve sıcaklık uyarısı
Tesisatın izin verilen sistem basıncı ve sıcaklığına dikkat edin.
Daire istasyonundaki akışkan için maksimum sıcaklık 95 °C'dir.
Daire istasyonunun maksimum çalışma basıncı 10 bar'dır.
Tavsiye edilen maksimum çalışma parametrelerinin aşılması halinde kişisel yaralanma ve ekipmanın hasar görmesi riski önemli ölçüde artar.
Daire istasyonu tesisatında daima yerel yönetmeliklere uygun emniyet vanaları bulunmalıdır.
Sıcak yüzey uyarısı
Daire istasyonu, ciltte yanıklara neden olabilecek sıcak yüzeylere sahiptir. Lütfen daire istasyonunun yakınında son derece dikkatli olun.
Güç kesintisi, motorlu vanaların açık konumda sıkışmasına neden olabilir. Daire istasyonu yüzeyleri ısınarak, cilt yanıklarına neden olabilir. Bölgesel ısıtma beslemesi ve dönüşündeki bilyalı vanalar kapatılmalıdır.
Nakliye hasarı uyarısı
Daire istasyonunun kurulumundan önce, nakliye sırasında daire istasyonunun hasar görmediğinden emin olun.
3.0 Montaj
3.1 MontajTesisat, yerel standartlara ve yönetmeliklere uygun olmalıdır.
Isıtma Kaynağı (HS) - İlerleyen bölümlerde HS, daire istasyonlarına ısı sağlayan ısı kaynağını ifade etmektedir. Motorin, doğalgaz veya güneş enerjisi gibi çeşitli enerji kaynakları Danfoss daire istasyonları için ana besleme olarak kullanılabilir. Kolaylık sağlamak açısından HS, ana besleme anlamında kullanılmaktadır.
Sadece yetkili personel
Montaj, çalıştırma ve bakım işlemleri sadece yetkili ve uzman personel tarafından gerçekleştirilmelidir.
3.1.1 Kurulum Montaj:
Yeterli alan
Montaj ve bakım amaçları için daire istasyonu çevresinde yeterli alan bırakın.
Yön
İstasyon, parçalar, anahtar delikleri ve etiketler doğru yerleştirilecek şekilde monte edilmelidir. İstasyonu farklı şekilde monte etmek istiyorsanız, tedarikçinizle iletişim kurun.
Delikler
Daire istasyonunun duvara monte edileceği durumlar için, arka montaj plakasında delikler açılmıştır.
Etiketleme
Daire istasyonundaki her bir bağlantı etiketlidir.
Kurulumdan önce:
Temizleme ve durulama
Kurulumdan önce tüm daire istasyonu boruları ve bağlantıları temizlenmeli ve durulanmalıdır.
Sıkma
Nakliye sırasındaki titreşimlerden dolayı tüm daire istasyonu bağlantıları kontrol edilmeli ve kurulumdan önce sıkılmalıdır.
Geçme bağlantılardaki tüm tokaların tamamen içe bastırıldığını kontrol edin.
Kullanılmayan bağlantılar
Kullanılmayan bağlantılar ve kesme vanaları bir tapayla kapatılmalıdır. Tapaların sökülmesi gerekirse, bu işlem sadece yetkili bir servis teknisyeni tarafından yapılmalıdır.
Kurulum:
Pislik tutucu
İstasyonda bir süzgeç varsa, şematik çizime göre takılmalıdır.
Süzgeç gevşek sağlanmış olabilir.
Montaj anahtar deliği.
3.2 Çalıştırma
Çalıştırma, Bölgesel Isıtma
Kesme vanaları açılmalı ve servise alınırken ünite gözlemlenmelidir.
Sıcaklık, basınç, kabul edilebilir termal genişleme ve kaçak olmadığı gözle kontrol edilmelidir. Isı eşanjörü tasarıma uygun olarak çalışıyorsa, normal şekilde kullanılabilir.
Sisteme su eklendikten ve sistem çalıştırıldıktan sonra, TÜM bağlantıları yeniden sıkın. Geçme bağlantılardaki tüm tokaların tamamen içe bastırıldığını kontrol edin.
Bağlantıları yeniden sıkma
Sisteme su eklendikten ve sistem çalıştırıldıktan sonra, TÜM bağlantıları yeniden sıkın. Geçme bağlantılardaki tüm tokaların tamamen içe bastırıldığını kontrol edin.
Çalıştırma, Karışım devresiyle ısıtma Çalıştırma:
1: Pompa hızı
Çalıştırmadan önce pompayı en yüksek dönüş devrine ayarlayın.
Radyatör sistemlerinde seçme sivici genellikle “Değişken eğri / Oransal eğri” ayarında, “maks. konum”a ayarlıdır. Yerden ısıtmalı sistemlerde seçme sivici genellikle “Değişken eğri” ayarında, “maks.
konum”a ayarlıdır.
2: Pompayı çalıştırın
Pompayı çalıştırın ve sistemden ısıtın.
3: Kesme vanalarını açın
Ardından kesme vanaları açılmalı ve servise alınırken ünite gözlemlenmelidir. Sıcaklık, basınç, kabul edilebilir termal genişleme ve kaçak olmadığı gözle kontrol edilmelidir. Sistem tasarıma uygun çalışırsa, her zaman yapıdaki koşullar göz önünde bulundurularak normal şekilde kullanılabilir.
4: Tahliye sistemi
Pompayı kapatın ve sistem ısıtıldıktan sonra tesisatın havasını alın.
Bazı pompa tiplerinde dahili hava tahliyesi fonksiyonu olduğunu unutmayın. Diğer sistemler için tesisatın havası, daire istasyonu veya radyatörlerdeki hava tahliye valfinden veya uygunsa sistemin en yüksek noktasındaki hava valfinden alınabilir - Ek bilgi için, ekteki pompa ve kılavuza bakınız.
5: Pompa hızını ayarlayın
Soğutma ve güç tüketimi gibi boyutlarıyla binanın ısıtma gereksinimine bağlı olarak pompayı mümkün olan en düşük konuma ayarlayın.
Isıtma gereksinimi artarsa, bir seçme siviciyle pompa ayarı değiştirilebilir. Ayar aralıkları hakkında ayrıntılı bilgi için ekteki kullanım kılavuzuna bakınız.
Yaz aylarında, evinizi ısıtmayarak elektrik tasarrufu sağlamak istiyorsanız pompanın gücünü prizden kesebilirsiniz. Pompanın gücü kapatıldığında uygun olmayan herhangi bir hidrolik durum olmaması sağlanmalıdır.
Bağlantıları yeniden sıkma
Sisteme su eklendikten ve sistem çalıştırıldıktan sonra, TÜM bağlantıları yeniden sıkın. Geçme bağlantılardaki tüm tokaların tamamen içe bastırıldığını kontrol edin.
Pompa
Sistem doldurma sırasında pompa kapatılmalıdır.
3.3 Elektrik bağlantıları
Elektrik bağlantılarını yapmadan önce, aşağıdakilere dikkat edin:
Güvenlik notları
Lütfen güvenlik notlarının ilgili kısımlarını okuyun.
230 V
Daire istasyonu, 230 V AC ve topraklamaya bağlanmalıdır.
Bağlantıyı kesme
Daire istasyonu, onarım için bağlantısı kesilebilecek elektrik bağlantısına sahip olmalıdır.
Topraklama / potansiyel telafisi
İstasyon, istasyon montaj rayının sağındaki bir topraklama noktasına bağlanmalıdır.
Yetkili elektrik teknisyeni
Elektrik bağlantıları sadece yetkili bir elektrik teknisyeni tarafından yapılmalıdır.
Yerel standartlar
Elektrik bağlantıları, mevcut yönetmelikler ve yerel standartlara uygun olarak yapılmalıdır.
4.0 Tasarım
4.1 Tasarım, ADaire istasyonunuz, resimdeki daire istasyonundan farklı görünebilir.
Tasarım açıklaması
FSS A 26-40 (sol fotoğraf) MSS A 26-40 (sağ fotoğraf)
2 Plakalı ısı eşanjörü 2 Plakalı ısı eşanjörü
5 Pislik tutucu 5 Pislik tutucu
21 Dönüş sıcaklığı sınırlayıcı 6 Çek valf
23 Sensör cebi 10 Sirkülasyon pompası karıştırma devresi
24 Bağlantı parçası, enerji sayacı 23 Sensör cebi
38 Sıcak su / dp kontrolör 24 Bağlantı parçası, enerji sayacı
40 Yaz baypas vanası 29 Aktüatör
58 Bağlantı parçası, su sayacı 30 Vana Isıtma
59A Bağlantı parçası, su sayacı 38 Sıcak su / dp kontrolör
59B Bağlantı parçası, su sayacı 40 Yaz baypas vanası
64 Debi sınırlayıcı 54 Güvenlik sivici
58 Bağlantı parçası, su sayacı 59A Bağlantı parçası, su sayacı 59B Bağlantı parçası, su sayacı 64 Debi sınırlayıcı
4.2 Şematik, A çizimi
FSS A 26-40
SKS
ŞB
ŞB
KB Kazan Besleme
IB Isıtma Besleme
KD Kazan Dönüş
ID Isıtma Dönüş
MSS A 26-40
SKS
ŞB
ŞB
KB Kazan Besleme
IB Isıtma Besleme
KD Kazan Dönüş
ID Isıtma Dönüş Daire istasyonunuz, resimdeki şematik çizimden farklı görünebilir.
4.3 Tasarım, Standart
Daire istasyonunuz, resimdeki daire istasyonundan farklı görünebilir.
Tasarım açıklaması
FSS 26-40 (sol fotoğraf) MSS 26-40 (sağ fotoğraf)
2 Plakalı ısı eşanjörü 2 Plakalı ısı eşanjörü
5 Pislik tutucu 5 Pislik tutucu
21 Dönüş sıcaklığı sınırlayıcı 6 Çek valf
23 Sensör cebi 10 Sirkülasyon pompası karıştırma devresi
24 Bağlantı parçası, enerji sayacı 23 Sensör cebi
38 Sıcak su / dp kontrolör 24 Bağlantı parçası, enerji sayacı
40 Yaz baypas vanası 29 Aktüatör
59 Bağlantı parçası, su sayacı 30 Vana Isıtma
38 Sıcak su / dp kontrolör 40 Yaz baypas vanası 59 Bağlantı parçası, su sayacı
4.4 Şematik, Standart çizim
FSS 26-40
SKS
ŞB
ŞB
KB Kazan Besleme
IB Isıtma Besleme
KD Kazan Dönüş
ID Isıtma Dönüş
MSS 26-40
SKS
ŞB
ŞB
KB Kazan Besleme
IB Isıtma Besleme
KD Kazan Dönüş
ID Isıtma Dönüş Daire istasyonunuz, resimdeki şematik çizimden farklı görünebilir.
4.4.1 EVOFlat Teknik parametreleri Teknik parametreler
Nominal basınç: FSS PN10 / PN10 ve MSS PN6 / PN10
Maks. Bölgesel veya Merkezi Isıtma temin sıcaklığı: 95 °C Min. Soğuk Kullanım Suyu statik basıncı: 1,0 bar
Lehim malzemesi (HEX): Bakır
Isı eşanjörleri test basıncı: 25 bar
5.0 Kontroller
5.1 Kontroller5.1.1 TPC çok fonksiyonlu kontrolör
Entegre zon vanalı, hava tahliyeli, fark basınç ve sıcak kullanım suyu sıcaklık kontrolörlü çok fonksiyonlu kontrolör.
Sıcak kullanım suyu sıcaklık kontrolü
Sıcaklık ayar kolunu (+/MAKS.) yönde çevirdiğinizde sıcaklık yükselir, kolu (-/MIN) yönde çevirdiğinizde, sıcaklık düşer.
Ayar aralığı 40-60°C.
Sıcak kullanım suyunun ideal kullanılmasını sağladığından dolayı sıcak kullanım suyu sıcaklığı 45-50 °C'ye ayarlanmalıdır. 55 °C üzerindeki sıcak kullanım suyu sıcaklıklarında, kireç kalıntısı olasılığı önemli seviyede artar.
Fark basınç kontrolörü
Fark basınç kontrolörü, ısı kaynağından gelen basınçtaki yüksek dalgalanmaları dengeleyerek, istikrarlı çalışma basıncı sağlar.
Zon vanası
İstasyonda bir zon vanası bulunmaktadır ve bir TP7000 elektronik programlanabilir oda termostatının bağlanmasına imkan tanıyan TWA-Z NC termal aktüatörünün montajına hazırdır.
5.1.2 Hava prujörü Hava prujörü
Çalıştırma sırasında istasyonun havası tahliye edilmelidir.
5.1.3 TP7000
TP7000 elektronik 7 günlük programlanabilir oda termostatıdır.
Oda termostatı sinyalleri, bölge vanalarını kontrol etmek için kullanılabilir.
Not: Elektronik programlanabilir oda termostatını takmadan önce, termoaktüatör TWA-Z NC zon vanasına monte edilmelidir.
5.1.4 Pislik tutucu
Süzgeçler, yetkili personel tarafından düzenli olarak
temizlenmelidir. Temizleme sıklığı, çalışma koşullarına bağlıdır.
5.1.5 Yaz baypas vanası
Baypas termostatı, besleme hattını sıcak tutacak şekilde tasarlanmıştır. Ayar aralığı: 10-50°C.
Ölçek ayarı (gösterge).
Fabrika ayarı 2,5.
5.1.6 Karıştırma döngüsü
Karışım devresi, yerden ısıtma için uygun bir sıcaklık seviyesi oluşturur.
5.1.7 FTC kontrolü
FTC, karıştırma döngüsü IB besleme sıcaklığını kontrol eder.
Ayar aralığı 15-50°C.
Ayar değerleri, çalışma koşullarına bağlı olarak farklılık gösterebilir.
Radyatörlerin besleme sıcaklığını mümkün olduğunca düşük ayarlamak önemlidir.
Not: Sadece yerden ısıtma ile ısıtılan evler için. DAİMA zemin tedarikçisi talimatlarına bakınız.
Fabrika ayarı: 50°C.
5.1.8 Güvenlik termostatı
IB besleme sıcaklığı 55°C üzerindeyse güvenlik termostatı zon vanasını kapatır.
5.1.9 Emniyet vanası
Emniyet vanasının amacı, daire istasyonunu aşırı basınçtan korumaktır.
Emniyet vanasının blöf borusu kapatılmamalıdır. Blöf borusu çıkışı, serbest tahliye sağlayacak şekilde yerleştirilmeli ve emniyet vanasından damlamaları gözlemlemek mümkün olmalıdır.
Emniyet vanalarının çalışmasının 6 ay aralıkla kontrol edilmesi gerekir. Bu işlem, vana kafasını belirtilen yönde çevirerek yapılır.
5.1.10 Dönüş sıcaklık sınırlayıcı FJVR (10-55°C)
FJVR tipi dönüş sınırlayıcı, ısıtma sisteminden dönüş sıcaklığını otomatik olarak kontrol eder.
Dönüş sıcaklığı sınırlayıcı, yerel talebe uygun olarak gereken maksimum dönüş sıcaklığına ayarlanmalıdır.
Fabrika ayarı: 3.
5.1.11 Bağlantı parçası
Daire istasyonu, enerji sayacı için bir bağlantı parçasına sahiptir.
Enerji sayaçlarının montajı:
1: Bilyalı vanaları kapatın
Sistemde su varsa Bölgesel Isıtma Beslemesi ve Bölgesel Isıtma Dönüşündeki bilyalı vanaları kapatın.
2: Somunları gevşetin
Bağlantı parçasındaki somunları gevşetin.
3: Bağlantı parçasını sökün
Bağlantı parçasını sökün ve enerji sayacıyla değiştirin. Contaları unutmayın.
4: Bağlantıları sıkın
Enerji sayacını monte ettikten sonra, tüm vidalı bağlantıları kontrol etmeyi ve sıkmayı unutmayın.
5.1.12 Sensör cebi Sensör cebi, enerji sayacı
Enerji sayacı sensörü, sensör ceplerine monte edilmiştir.
Sensör cebi, süzgecin içindedir.
5.1.13 Geçmeli bağlantı
Geçmeli bağlantı, servis sırasında sökülebilir.
5.2 Bakım
Daire istasyonu, rutin kontroller dışında az takip gerektirir. Enerji sayacının düzenli aralıkla okunması ve sayaç değerlerinin not edilmesi tavsiye edilir.
Bu talimata göre daire istasyonunun, aşağıdakileri kapsayacak şekilde düzenli kontrol edilmesi tavsiye edilir:
Süzgeçler
Süzgeçlerin temizlenmesi.
Sayaçlar
Sayaç değerleri gibi tüm çalışma parametrelerinin kontrolü.
Sıcaklıklar
Isı kaynağı besleme sıcaklığı ve kullanım sıcak suyu sıcaklığı gibi tüm sıcaklıklarının kontrolü.
Bağlantılar
Tüm bağlantılarda kaçak kontrolü.
Emniyet vanaları
Vana kafasını belirtilen yönde çevirerek emniyet vanalarının çalışması kontrol edilmelidir.
Hava alma
Sistemin havasının tamamen alınmış olduğunu kontrol edin.
Kontroller en az iki yılda bir gerçekleştirilmelidir.
Yedek parçalar, Danfoss'tan sipariş edilebilir. Lütfen tüm yazışmalarda daire istasyonu seri numarasını belirtin.
Sadece yetkili personel
Montaj, çalıştırma ve bakım işlemleri sadece yetkili ve uzman personel tarafından gerçekleştirilmelidir.
6.0 Sorun giderme
6.1 Genel olarak sorun giderme
Çalışma aksaklıkları durumunda, sorun giderme işleminden önce aşağıdaki temel özellikler kontrol edilmelidir:
• daire istasyonu elektriğe bağlı olmalıdır,
• KB besleme borusundaki süzgeç temiz olmalıdır,
• KB besleme sıcaklığı normal seviyede olmalıdır (yazın en az 60
°C - kışın en az 70 °C),
• fark basınç, KB şebekesindeki normal (yerel) fark basınca eşit veya daha yüksek olmalıdır; şüpheniz varsa KB tesis görevlisine sorun.
Sadece yetkili personel
Montaj, çalıştırma ve bakım işlemleri sadece yetkili ve uzman personel tarafından gerçekleştirilmelidir.
6.2 Sorun giderme Sıcak kullanım suyu
Sorun Olası neden Çözüm
Besleme veya dönüş hattındaki süzgeç tıkalı.
Süzgeç(ler)i temizleyin.
Sıcak kullanım suyu sirkülasyon pompası arızalı veya çok düşük ayarda. (sadece sıcak kullanım suyu sirkülasyonu varsa).
Sirkülasyon pompasını kontrol edin.
Arızalı veya tıkalı çek valf. Değiştirin – temizleyin.
Elektrik yok. Sadece istasyon sıcak kullanım suyu sirkülasyonluysa.
Kontrol edin.
Plakalı ısı eşanjöründe kireçlenme. Değiştirin – temizleyin.
Arızalı sıcaklık sensörleri. Kontrol edin – değiştirin.
Sıcak kullanım suyu çok az veya yok.
Arızalı kontrolör. Kontrol edin – değiştirin.
Arızalı termostatik karıştırma vanasında soğuk kullanım suyu ile sıcak kullanım suyu karışmaktadır.
Kontrol edin – değiştirin.
Bazı musluklardan sıcak su akıyor ama hepsinden akmıyor.
Sıcak kullanım suyu sirkülasyon pompası arızalı veya çok düşük ayarda. (sadece sıcak kullanım suyu sirkülasyonu varsa).
Değiştirin – temizleyin.
Musluk sıcaklığı çok yüksek; sıcak kullanım suyu musluğu yükü çok yüksek.
Termostatik vana çok yüksek seviyeye ayarlanmıştır. Termostat arızalı.
Kontrol edin – ayarlayın - değiştirin.
Plakalı ısı eşanjöründe kireçlenme. Değiştirin – temizleyin.
Musluk açıldığında sıcaklık düşüyor.
6.3 Sorun giderme, Bölgesel Isıtma
Sorun Olası neden Çözüm
Isı çok az veya yok. KB veya IB devresindeki (radyatör devresi) süzgeç tıkalı.
Kapı/süzgeç(ler)i temizleyin.
KB devresinde enerji sayacındaki filtre tıkalı. Filtreyi temizleyin (KB tesis operatörüne danıştıktan sonra).
Fark basınç kontrolörü arızalı. Ana kontrolörü, TPC değiştirin.
Sensör arızalı. Termostatın çalışmasını kontrol edin;
gerekirse vana yuvasını temizleyin.
Otomatik kontroller (varsa) yanlış ayarlı veya arızalı, muhtemelen güç kesintisi.
Kontrolör ayarının doğru olup olmadığını kontrol edin, talimatlara bakınız. Güç beslemesini kontrol edin. Motor geçici olarak “manuel” kontrole ayarlanır – otomatik kontrollerle ilgili talimatlara bakınız.
Pompa çalışmıyor. Pompanın güç aldığını ve döndüğünü
kontrol edin. Pompa gövdesinde sıkışmış hava olup olmadığını kontrol edin - pompa kılavuzuna bakınız.
Pompa, düşük dönüş yönüne ayarlı. Pompayı yüksek dönüş hızına ayarlayın.
Sistemde hava cepleri. Tesisatın havasını iyice boşaltın.
Dönüş sıcaklığı sınırlama çok düşük ayarlı. Talimatlara göre ayarlayın.
Arızalı radyatör vanaları. Kontrol edin – değiştirin.
Yanlış ayarlanan dengeleme vanalarından veya dengeleme vanası olmamasından dolayı düzensiz ısı dağılımı.
Dengeleme vanalarını ayarlayın/takın.
Borunun daire istasyonuna çapı çok küçük veya branşman borusu çok uzun.
Boru boyutlarını kontrol edin.
Düzensiz ısı dağılımı. Sistemde hava cepleri. Tesisatın havasını iyice boşaltın.
KB besleme sıcaklığı çok yüksek. Arızalı kontrolör. Kontrolör, talimatlara göre olması gereken şekilde tepki vermiyor.
Otomatik kontrollerin üreticisini arayın veya regülatörü değiştirin.
Otomatik termostatta arızalı sensör. Termostatı değiştirin.
KB besleme sıcaklığı çok düşük. Arızalı kontrolör. Kontrolör, talimatlara göre olması gereken şekilde tepki vermiyor.
Otomatik kontrollerin üreticisini arayın veya kontrolörü değiştirin.
Süzgeç tıkalı. Kapı/süzgeci temizleyin.
KB dönüş sıcaklığı çok yüksek. Binanın genel ısıtma gereksinimine kıyasla çok küçük ısıtma yüzeyi/çok küçük radyatörler.
Toplam ısıtma yüzeyini arttırın.
Mevcut ısıtma yüzeyinin zayıf kullanımı.
Otomatik termostatta arızalı sensör.
Isının tüm ısıtma yüzeyinde dengeli dağıtıldığından emin olun; tüm radyatörleri açın ve sistemdeki radyatörlerin tabandan ısınmasını önleyin. Radyatörlere besleme sıcaklığının mümkün olduğunca düşük
tutulurken, makul konfor seviyesinin korunması son derece önemlidir.
Sistem tek borulu devrededir. Sistemde elektronik kontrollerin yanı sıra dönüş sensörleri olmalıdır.
Pompa basıncı çok yüksek. Pompayı daha düşük seviyeye ayarlayın.
Sistemde hava. Sistemin havasını alın.
Arızalı veya yanlış ayarlanmış radyatör vanaları. Tek borulu devreli sistemler özel tek borulu radyatör vanaları gerektirir.
Kontrol edin – ayarlayın/değiştirin.
Fark basınç kontrolöründe kir. Kontrol edin – temizleyin.
Arızalı motorlu vana, sensör veya otomatik kontrolör.
Kontrol edin – değiştirin.
Sistemde gürültü. Pompa basıncı çok yüksek. Radyatör
vanalarından ses.
Pompayı daha düşük seviyeye ayarlayın.
Akış yönünü kontrol edin.
Isı yükü çok fazla. Arızalı motorlu vana, sensör veya elektronik kontrolör.
Kontrol edin – değiştirin.
6.4 İmha Etme
İmha Etme
Ürün sökülmeli ve mümkünse geri dönüştürme veya imha öncesinde parçaları çeşitli gruplara düzenlenmelidir.
Daima yerel imha düzenlemelerine uyun.
7.0 Beyan
7.1 Uygunluk beyanı
7.1.1 Elektrikli ekipman kategorisi 0
EC – Uygunluk Beyanı
Danfoss Redan A/S Omega 7
DK-8382 Hinnerup Denmark
Bu beyan kapsamındaki aşağıdaki ürünün:
EvoFlat
talimatlarımıza uygun olarak kullanılması koşuluyla aşağıdaki yönergeler, standartlar ve diğer normatif belgelere uygun olduğunu beyan ederiz.
EMC – Yönerge – 2004/108/EC
DS/EN 61000-6-1 2007. Elektromanyetik uyumluluk – Genel standart: Konut, ticari ve hafif endüstri bağışıklığı.
DS/EN 61000-6-3 2007. Elektromanyetik uyumluluk – Genel standart: Konut, ticari ve hafif endüstri için emisyon.
Basınçlı Ekipman Yönergesi – 97/23/EC Ekipman kategorisi: 0 (madde 3.3).
Makine Yönergesi 2006/42/EC EN 14121-1. Makine güvenliği – Risk
değerlendirmesi EN 60204-1. Makine güvenliği – Makinelerin elektrikli ekipmanı – Bölüm 1: Genel gereksinimler.
Hinnerup – 2013.09.05
Düzenlendiği yer ve tarih Finn Mortensen
Thomas Bruun Hansen
