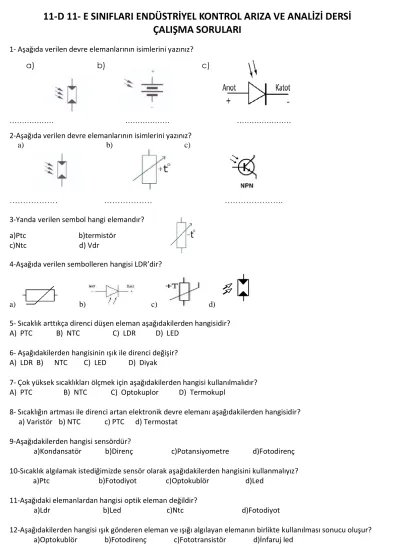

11-D 11- E SINIFLARI ENDÜSTRİYEL KONTROL ARIZA VE ANALİZİ DERSİ ÇALIŞMA SORULARI
1- Aşağıda verilen devre elemanlarının isimlerini yazınız?
a) b) c)
……… ……… ……….
2-Aşağıda verilen devre elemanlarının isimlerini yazınız?
a) b) c)
……… ……… ……….
3-Yanda verilen sembol hangi elemandır?
a)Ptc b)termistör c)Ntc d) Vdr 4-Aşağıda verilen sembolleren hangisi LDR’dir?
a) b) c) d)
5- Sıcaklık arttıkça direnci düşen eleman aşağıdakilerden hangisidir?
A) PTC B) NTC C) LDR D) LED
6- Aşağıdakilerden hangisinin ışık ile direnci değişir?
A) LDR B) NTC C) LED D) Diyak
7- Çok yüksek sıcaklıkları ölçmek için aşağıdakilerden hangisi kullanılmalıdır?
A) PTC B) NTC C) Optokuplor D) Termokupl
8- Sıcaklığın artması ile direnci artan elektronik devre elemanı aşağıdakilerden hangisidir?
a) Varistör b) NTC c) PTC d) Termostat
9-Aşağıdakilerden hangisi sensördür?
a)Kondansatör b)Direnç c)Potansiyometre d)Fotodirenç
10-Sıcaklık algılamak istediğimizde sensör olarak aşağıdakilerden hangisini kullanmalıyız?
a)Ptc b)Fotodiyot c)Optokublör d)Led
11-Aşağıdaki elemanlardan hangisi optik eleman değildir?
a)Ldr b)Led c)Ntc d)Fotodiyot
12-Aşağıdakilerden hangisi ışık gönderen eleman ve ışığı algılayan elemanın birlikte kullanılması sonucu oluşur?
a)Optokublör b)Fotodirenç c)Fototransistör d)İnfaruj led
a)Led diyot b)Fotodiyot c)İnfaruj led d)Fototristör
14-Aşağıdaki hangisi optik sensör çeşitlerinden biri değildir?
a)Cisimden yansımalı s. b)Yansıtıcılı s. c)Karşılıklı s. d)İndüktif s.
15-Boru içinden geçen sıvıyı algılamak için hangi sensör türü kullanılır?
a)İndüktif s. b)Kapasitif s. c)Akış s. d)optik s.
16-Aşağıdaki sensör çeşitlerinden hangisi basınç sensördür?
a)Strain gage b.s. b)Kapasitif b.s. c)Load cell b.s. d)Hepsi
17-Aşağıdakilerden hangisi manyetik sensördür?
a)LDR b)Reed swiç c)Strain gage d)Termokupl
18-Fiziksel büyüklükleri elektriksel büyüklüklere çeviren elemanlara ne ad verilir?
a) Transdüser b) Triyak c) Opamp d) Transistör
19- Aşağıdakilerden hangisi fotodirenç için doğru bir ifadedir?
a) Karanlıktaki direnci çok yüksektir b) Isı etkisi ile direnci değişir
c) Anot-Katod uçlarına sahiptir d) Fotodirence kısaca VDR denilebilir
20-Birleşme noktası ısıtıldığında uçlarında gerilim oluşan eleman aşağıdakilerden hangisidir?
a) Termistor b) Termostat c) Termometre d) Termokupl
21-Aşağıdaki sensör çeşitlerinden hangisi yalıtkan bir maddeyi algılamaz?
a) Kapasitif sensör b) İndüktif sensör c) cisimden yansımalı sensör d) karşılıklı sensör
22- Aşagıdakilerden hangisi kapasitif sensörün özelliklerinden biri değildir?
a)Kapasitif sensörler iletken veya yalıtkan, tüm cisimleri algılayabilir.
b)çok küçük enerji harcar.
c)hedef cisme hiçbir etki yapmazlar
d)algılanacak cisim mutlaka sabit olmalıdır.
23-Aşağıda boşluk bırakılan yerlere doğru sözcükler ile doldurunuz?
a) Etrafımızdaki fiziksel değişiklikleri algılayan elemanlara………Bu değişiklikleri elektriksel sinyallere çeviren elemanlara ise………..denir.
b) Ortamdaki ısı değişiklikleri algılayan elektronik elemanlara ……... sensörü denir.
c) ……… yüzeylerine gelen güneş ışığını doğrudan elektrik enerjisine dönüştüren yarıiletken maddelerdir.
d)Ses sinyallerini elektrik sinyaline çeviren sensöre ……… denir.
e) Bu sensörler yaklaşım sensörlerindendir. Kendilerine yaklaşan hem metal hem de ametal ( metal olmayan) cisimleri algılayabilen sensörlere ……….. denir.
f)Her türlü fiziki kuvvet ve basınç değişimini algılayan ve bu değişimi elektriksel sinyale çeviren elemanlara
……….. sensörü denir
24-Sensör çeşitlerinden 4 tane yazınız?
25) NTC’nin sembolünü çizerek. Ölçü aletiyle sağlamlık kontrolünü kısaca açıklayınız?
@CEVAPLAR@
1-Aşağıda verilen devre elemanlarının isimlerini yazınız?
a) b) c)
LDR FOTOPİL FOTODİYOT
2-Aşağıda verilen devre elemanlarının isimlerini yazınız?
a) b) c)
LDR PTC FOTOTRANSİSTÖR
3-Yanda verilen sembol hangi elemandır?
a)Ptc b)termistör c)Ntc d) Vdr
4-Aşağıda verilen sembolleren hangisi LDR’dir?
a) b) c) d)
5- Sıcaklık arttıkça direnci düşen eleman aşağıdakilerden hangisidir?
A) PTC B) NTC C) LDR D) LED
6- Aşağıdakilerden hangisinin ışık ile direnci değişir?
A) LDR B) NTC C) LED D) Diyak
7- Çok yüksek sıcaklıkları ölçmek için aşağıdakilerden hangisi kullanılmalıdır?
A) PTC B) NTC C) Optokuplor D) Termokupl
8-Sıcaklığın artması ile direnci artan elektronik devre elemanı aşağıdakilerden hangisidir?
a) Varistör b) NTCc) PTC d) Termostat
9-Aşağıdakilerden hangisi sensördür?
a)Kondansatör b)Direnç c)Potansiyometre d)Fotodirenç
10-Sıcaklık algılamak istediğimizde sensör olarak aşağıdakilerden hangisini kullanmalıyız?
a)Ptc b)Fotodiyot c)Optokublör d)Led
11-Aşağıdaki elemanlardan hangisi optik eleman değildir?
a)Ldr b)Led c)Ntc d)Fotodiyot
a)Optokublör b)Fotodirenç c)Fototransistör d)İnfaruj led 13-Uzaktan kumandalarda ışık gönderen elemanın adı aşağıdakilerden hangisidir?
a)Led diyot b)Fotodiyot c)Fototristör d)İnfaruj led
14-Aşağıdaki hangisi optik sensör çeşitlerinden biri değildir?
a)Cisimden yansımalı s. b)Yansıtıcılı s. c)Karşılıklı s. d)İndüktif s.
15-Boru içinden geçen sıvıyı algılamak için hangi sensör türü kullanılır?
a)İndüktif s. b)Kapasitif s. c)Akış s. d)optik s.
16-Aşağıdaki sensör çeşitlerinden hangisi basınç sensördür?
a)Strain gage b.s. b)Kapasitif b.s. c)Load cell b.s. d)Hepsi
17-Aşağıdakilerden hangisi manyetik sensördür?
a)LDR b)Reed swiç c) Strain gage d)Termokupl
18-Fiziksel büyüklükleri elektriksel büyüklüklere çeviren elemanlara ne ad verilir?
a) Transdüser b) Triyak c) Opamp d) Transistör
19- Aşağıdakilerden hangisi fotodirenç için doğru bir ifadedir?
a) Karanlıktaki direnci çok yüksektir b) Isı etkisi ile direnci değişir c) Anot-Katod uçlarına sahiptir d) Fotodirence kısaca VDR denilebilir
20-Birleşme noktası ısıtıldığında uçlarında gerilim oluşan eleman aşağıdakilerden hangisidir?
a) Termistor b) Termostat c) Termometre d) Termokupl
21-Aşağıdaki sensör çeşitlerinden hangisi yalıtkan bir maddeyi algılamaz?
a) Kapasitif sensör b) İndüktif sensör c) cisimden yansımalı sensör d) karşılıklı sensör
22- Aşagıdakilerden hangisi kapasitif sensörün özelliklerinden biri değildir?
a) Kapasitif sensörler iletken veya yalıtkan, tüm cisimleri algılayabilir.
b) çok küçük enerji harcar.
c) hedef cisme hiçbir etki yapmazlar
d) algılanacak cisim mutlaka sabit olmalıdır
23-Aşağıda boşluk bırakılan yerlere doğru sözcükler ile doldurunuz?
a) Etrafımızdaki fiziksel değişiklikleri algılayan elemanlara SENSÖR. Bu değişiklikleri elektriksel sinyallere çeviren elemanlara ise TRANSDUSER denir.
b) Ortamdaki ısı değişiklikleri algılayan elektronik elemanlara ISI sensörü denir.
c) FOTOPİL yüzeylerine gelen güneş ışığını doğrudan elektrik enerjisine dönüştüren yarıiletken maddelerdir.
d) Ses sinyallerini elektrik sinyaline çeviren sensöre mikrofon denir.
e)Bu sensörler yaklaşım sensörlerindendir. Kendilerine yaklaşan hem metal hem de ametal ( metal olmayan) cisimleri algılayabilen sensörlere kapasitif denir.
f)Her türlü fiziki kuvvet ve basınç değişimini algılayan ve bu değişimi elektriksel sinyale çeviren elemanlara basınç sensörü denir.
24-Sensör çeşitlerinden 4 tane yazınız?
Isı sensörler ve transduserler
Manyetik sensörler ve transduserler
Basınç sensörler ve transduserler
Optik sensörler ve transduserler
Ses sensörler ve transduserler
25-NTC’nin sembolünü çizerek. Ölçü aletiyle sağlamlık kontrolünü kısaca açıklayınız?
AVO metre ohm kademesine alınır. Ölçü aletinin gösterdiği direnç değerine dikkat edilir.
Termistör ısıtılırken ölçü aletinin gösterdiği direnç değeri gözlenir. Termistör ısındığında direnci azalıyorsa NTC, artıyorsa PTC ve elemanın sağlam olduğu anlaşılır
-T
