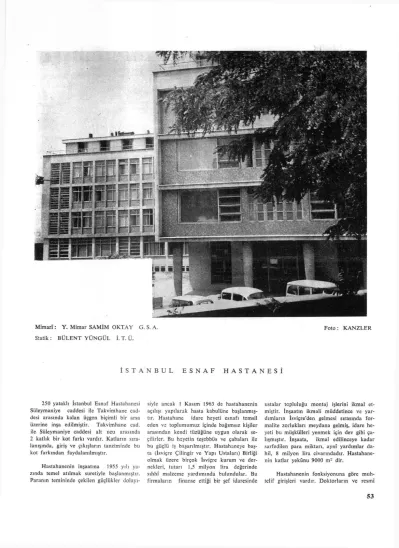

250 yataklı İstanbul Esnaf Hastahanesi Slileymaniye caddesi ile Takvimhane cad- desi arasında kalan üçgen biçimli bir arsa üzerine inşa edilmiştir. Takvimhane cad.

(1)

Mimarî Y. M i m a r S A M İ M O K T A Y G. S. A Foto : K A N Z L E R Statik : B Ü L E N T Y Ü N G Ü L İ. T. Ü

İ S T A N B U L E S N A F H A S T A N E S İ

250 yataklı İstanbul Esnaf Hastahanesi Slileymaniye caddesi ile Takvimhane cad- desi arasında kalan üçgen biçimli bir arsa üzerine inşa edilmiştir. Takvimhane cad.

ile Süleymaniye caddesi alt ucu arasında 2 katlık bir kot farkı vardır. Katların sıra- lanışında, giriş ve çıkışların tanziminde bu kot farkından faydalanılmıştır.

Hastahanenin inşaatına 1955 yılı ya- zında temel atılmak suretiyle başlanmıştır.

Paranın temininde çekilen güçlükler dolayı-

siyle ancak 1 Kasım 1963 de hastahanenin açılışı yapılarak hasta kabulüne başlanmış- tır. Hastahane idare heyeti esnafı temsil eden ve toplumumuz içinde bağımsız kişiler arasından kendi tüzüğüne uygun olarak se- çilirler. Bu heyetin teşebbüs ve çabaları ile bu güçlü iş başarılmıştır. Hastahaneye baş- ta (İsviçre Çilingir ve Yapı Ustaları) Birliği olmak üzere birçok İsviçre kurum ve der- nekleri, tutarı 1,5 milyon lira değerinde sıhhî malzeme yardımında bulundular. Bu firmaların finanse ettiği bir şef idaresinde

ustalar topluluğu m o n t a j işlerini ikmal et- miştir. İnşaatın ikmali müddetince ve yar- dımların İsviçre'den gelmesi sırasında for- malite zorlukları meydana gelmiş, idare he- yeti bu müşkülleri yenmek için dev gibi ça- lışmıştır. İnşaata, ikmal edilinceye kadar sarfedilen para miktarı, aynî yardımlar da- hil, 8 milyon lira civarındadır. Hastahane- nin katlar yekûnu 9000 m

2

dir.

Hastahanenin fonksiyonuna göre muh-

telif girişleri vardır. Doktorların ve resmî

(2)

Esas cephe

ziyaretçilerin giriş kapısı Takvimhane cad- desi üzerindedir. Bir kat altında bulunan poliklinik ve hasta kabul girişi hem Takvim- hane hem de Süleymaniy: caddesiyle irti- batlı olup bu girişe küçük bir m u h a s î b ; ve fiş medikal servisi konmuştur. Poliklinik

servisi tamamen serbest çalışmaktadır. Has- tahanenin özelliğine göre hasla kabulu bu- radan olmaktadır. Bu kısımda dış, iç has- talıkları, göz, B. K. B„ çccuk, kadın poli- klinikleri, bakteriyoloji ve hayatî kimyaya ayrılmış 2 küçük lâboratuvar ile röntgen ser-

visi bulunur. Röntgen servisine bin Mega- omluk bir Siemens radyoskopi cihazı kon- muş, ayrıca eski alet de serviste hizmette bırakılmıştır.

Hastahane esas girişinde Muhasebe,

Vezne, Müdüriyet, Başhekimlik servisleri

(3)

(4)

•âSî

yer almıştır. Bu kısımlardan Muhasebe ta- mamen serbest bir banka sisteminde hizmete girmiştir.

Zemin katta toplantı vc kütüphane sa- lonu, idare heyeti toplantı salonu, eczane, kabul holü ile bir kanatta müstakil bir hasta bakım ünitesi yer almıştır. 1. katta jineko- loji ve kadın hastalıklarına ait üniteler, 2. katta hariciye 3 adet op. salonu ve muh- telif hasta bakım üniteleri bulunmaktadır.

3. katta iç hastalıkları ile diğer hastalıklara

ait üniteler sıralanmıştır. He r katta hususî refakatli odalar 2, 3, 6 kişilik hasta oda- ları bulunmaktadır. H e r edaya istisnasız sıcak soğuk su temin edilmiş, İsviçre'nin en iyi kaliteli fixtürleri yerleştirilmiştir. Eviye tipleri incxidable çeliktendir.

Geri çekme katta mutfak, ofis, y e m î k salonları, hemşire yatak odaları yer almış- tır. Mutfak 3 montsarj ile kat ofisleriyle irtibatlandırılmıştır.

Mutfakta mazot ile çalışan bir kuzina,

2 adet buharlı tazyikli tencere, bir çabuk pişirme tenceresi, bir havagazı ile çalışan fırın, bir fritöz, bir patates soyma maki- nesi, bir de mayonez makinesi yerleştiril- miştir. Bütün bu malzeme Alman (Voss) fir- masından alınmış, keza aynı firmanın yer- leştirme plânına göre monte edilmiştir. Mut- fak ofisine bir sıcaklık dolabı yerleştiril- miştir.

Hastahanenin asansörleri bir grup teşkil eder. I hasta asansörü, 2 normal insan

d ? " î i

(5)

K o t : 56.1 e hasta odaları katı

£ kişilik oda

U k i s . o d a

j y ı

Kat plânlan

(6)

asansörü, 1 yük asansörü ve 3 adet mont-

?arj bu grubun elemanlarıdır. Hepsi Alman H İ R O L İ F T firmasından alınmıştır.

Çamaşırlık 2 nci b o d r u m d a teşkil edilmiş olup bir kanadı işgal etmektedir.

Teçhiz eden malzeme Alman Senking Werk firmasından alınmıştır. Bir büyük 1 küçük yıkama, bir santrifüj, bir kurutma, bir silin- dir ütü, bir pres ütü ile kaynatma kazanı, ıslatma havuzu bu kısımda yer alan malze- melerdir.

Binanın ısıtma işini, sıcak soğuk su ile- timini yapan sistem Boylerler, Hidroforlar, alçak yüksek tazyikli kazan, pompalar ve- saire bir deyimle enerji merkezi S U N G U R - L A R firması tarafından tesis edilmiştir.

Hastahanenin güney cephesinde ayrıca 2 servis kapısı vardır. Bunlardan biri has- tahanede hizmet görenlerin giriş kapısı olııp satın alınan malzeme de buradan getirile- rek tartı m e m u r u n u n önünden geçirilmekte- dir. Diğer kapı tamamen arka avluya açıl- makta ohıp cenaze çıkışını teşkil etmekte- dir. Bir kanadın altını teşkil eden bu kı- sım seremoni, yıkama ve imam odasını ihti- va etmekte, ayrıca cenaze m u h a f a z a ve morg servisi burada yer almaktadır.

İlk plânın hazırlanışında b o d r u m d a müstakil bir merkezî sterilizasyon düşünül- müş iken memleketimizin şartları göz önüne alınarak ameliyathane grubu içinde iki ame- liyat odası arasına bir blok sterilizatör jino- koloji bölümüne küçük bir sterilizatör kon- manın daha emniyetli olacağı düşünülerek bu şekil tatbik edilmiştir. Plânlar takip edi- lirse yerleşme daha iyi görülür.

1 | , 1 .6604 1 1 ' '

1

T " "

ı •»« n n n n n n j ı , . „ n n n n n n

n n n n n n i

.52.38 tl !1

•40 98

s^ «4618

+OS

Kat plânları

ve kesit

(7)

Kat p l â n l a n
