Do al Gaz Semineri
SANAY BRÜLÖRLER , BEKLER , KULLANIM YERLER
Karsten NOESKE
ÖZET
Sanayide kullanılan yakıcılar yüksek sıcaklı a dayanıklı ve çok sayıda bir arada birbirine ba lanabilir nitelikte olmalıdırlar.
Brülörler genelde kullanım alanlarına göre 2 sınıfta üretilirler:
1. Domestik, monoblok, brülörler 650oC cehennemlik sıcaklı ına uygun kazanlarda kullanılırlar.
Domestik brülörler hava fanı, klapesi, gaz emniyet donanımı, trafo ve benzer armatürleri ayni gövde üzerinde kazana flan lı veya mente eli yakıcılardır.

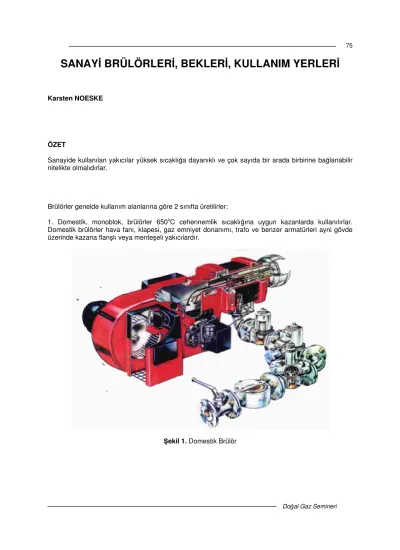

ekil 1. Domestik Brülör
76
Do al Gaz Semineri lgili standartlara uygun komponentlerle donatılan bu yakıcılar komple donatımı ile sertifikalandırılırlar.
2. Sanayi brülörleri kullanım yerine uygun yapıda, yüksek sıcaklıklarda kullanılan yakıcılardır. Döküm gövdede hava ve gaz giri leri, ate leme ve iyonizasyon elektrodları, fotosel ba lantısı, yüksek sıcaklı a dayanıklı alev borusu, gaz / hava karı ım divizörü olan yakıcılardır . Bu tip yakıcılar ekseriya BEK olarak adlandırılırlar.
ekil 2 Bek-Brülör
Genelde kafadan karı ımlı oldukları için gaz/hava divizör önünde bulu urlar .Geri tepme tehlikesi yoktur.
Ba lantı boyutları küçük oldu u için çok sayıda yakıcı bir arada ba lanabilir.
Sanayi fırınlarında teker teker veya gruplar halinde ba lanarak kullanılan bu yakıcıların gaz donanımı TSEN 746-2 gaz yakma emniyet kurallarına uygun yapılır. Yakıcılar fırının bir tamamlayıcısı olarak dü ünülerek projelendirilir ve de erlendirilir. Özel bir üretim standardı yoktur.
ekil 3 . Bek ç Aaksamı
77
Do al Gaz Semineri ç aksam ba lantı flan ı, gaz borusu, divizör, ate leme elektrodu, iyonizasyon elektrodu ile komple gövdeye ba lanır.
D REKT ISITMA BEKLER
Bekler açık alevli, direkt yakma için çe itli alev ekillerinde Cr-Ni veya SiC alev borulu, özel bekta lı veya reküperatif yakıcı olarak üretilirler.
Yüzeysel alevli yakıcılar kısa alev boyları ile tavandan ısıtma için kullanılırlar .
ekil 4. Cr-Ni ve SiC Alev Boruları
ekil 5. Bek Ta ı Örnekleri
END REKT ISITMA BEKLER
Açık alevin ürünü etkiledi i veya proses gere i koruyucu gaz atmosferinin gerekli oldu u sistemlerde radyant tüplerde kullanılan bekler reküperatif tiptir ve yakma havası 600oC’ye kadar ısıtılabilir.
Sanayi tesislerinde emniyet donanımı TS-EN 746-2 standartında detaylandırılmı tır. Çe itli seçeneklere göre muhakkak uyulması gerekir.
78
Do al Gaz Semineri ekil6. Çe itli Radyant Tüp ekilleri
KAYNAKLAR
[1] KROMSCHRÖDER, Firma Dokümanları
ÖZGEÇM Karsten NOESKE
1966 Almanya do umlu. Elektronik Yüksek Mühendisi. 1999 yılından beri ELSTER Kromschröder GmbH, Almanya firmasında Do u Avrupa ve Türkiye Teknik Pazarlama Uzmanı olarak çalı maktadır.
