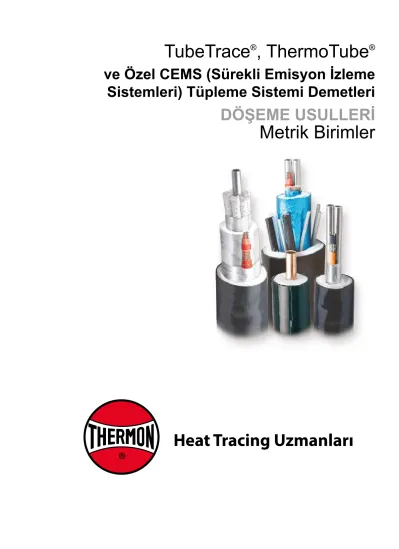

TubeTrace, ThermoTube

ve Özel CEMS (Sürekli Emisyon İzleme Sistemleri) Tüpleme Sistemi Demetleri

DÖŞEME USULLERİ

Metrik Birimler

Heat Tracing Uzmanları

Resim A: Tüpleme Sisteminin Açılması

2-1/2 X Çap D

StandıJak

Tüp Demeti Makarası Ters Sargı Çap D

200-250 mm Alma, Saklama ve Kullanma . . .

1. Nakliye sırasında bir hasar meydana gelmediğinden emin olmak için malzemeleri inceleyin. Eğer hasar varsa, sorunu çözmek için hasarları taşıyıcıya bildirin.

2. Doğru malzemenin ve miktarın alındığından emin olmak için TubeTrace tüpleme sistemi demeti türünü inceleyin.

Kutuların ve makaraların dış kısmı üzerinde parça numarası, uzunluk, ürün açıklaması, ağırlık ve müşteri sipariş emri numarası belirtilmiştir. Nakliyenin doğru geldiğini onaylamak için kutu veya makara üzerindeki bilgileri sevk irsaliyesi veya sipariş emri bilgileriyle karşılaştırın.

3. Isıtma kablosu, ısıtma kablosunun bus telleri ile ısıtma kablosunun metalik örgüsü arasında en az 500 Vdc megohmmetrelik (megom ölçeği) elektrik doluluğu garantisi için test edilmelidir. IEEE 515’e göre önerilen polimer yalıtımlı ısıtma kabloları için test voltajı 2500 Vdc’dir.

Minimum direnç 20 megohm olmalıdır. (Saha Test Raporu - Kayıt 1)

TubeTrace^® Tüpleme Sistemi Demeti Düzeni . . . 1. TubeTrace tüpleme sistemi demetini açmadan önce

uzunlukları ve sayıları belirleyin, aksi takdirde demetin tekrar tekrar açılıp sarılması tüpleme sistemini

“sertleştirebilir” veya demete hasar verebilir.

2. Makarayı, TubeTrace tüpleme sistemi demeti makaradan en zor erişilen uç noktasına doğru çekilebilecek,

dolayısıyla döşeme uç noktadan geriye, makaraya doğru başlatılabilecek şekilde pozisyonlandırın. MI mineral yalıtımlı heat trace, fabrikada imal edilmiştir ve sahada kesilemez.

3. TubeTrace tüpleme sistemi demetlerini açmak ve düzleştirmek için, tüpleme sisteminin gevşek ucunu düz bir yüzey üzerine bağlayarak sabitleyin ve el bobinini veya taşıma makarasını yuvarlayın. Eğer daha da düzleştirmeniz gerekiyorsa, tüpleme sistemi demetlerini makul bir güç uygulayarak gerginleştirin.

4. TubeTrace tüpleme sistemi demetlerinin, uzun tüpleme sistemi boylarının sarılı olduğu tahta sargılar, Resim A’da gösterildiği gibi bir çözme tavası üzerine yerleştirilebilir.

TubeTrace tüpleme sistemi demetlerini “çözmek” için, tüpleme sistemi demetini içeren makarayı, tüpleme sistemi sargısının makaranın alt kısmından serbest bir şekilde açılabileceği bir şekilde bir tava üzerine yerleştirin.

5. TubeTrace tüpleme sistemi demetini, tüpleme sistemini içeren makaranın ön kısmında bulunan ters sargıdan yararlanarak düzleştirin (bkz. resim A). Ters sargı, TubeTrace tüpleme sistemi demetinin taşıma makarasının çapından 2-1/2 kat daha fazla bir mesafede konumlanmalıdır. Makara yükselme seviyeleri arasında 200 ila 250 mm arasında bir dikey telafi mesafesi olmalıdır.

Döşeme Kontrol Listesi . . .

• Döşeme öncesinde sonda ve analizör uçlarının yerlerini bulmak için tüpleme sistemi demeti üzerindeki işaretleri tespit edin.

• MI mineral yalıtımlı heat trace, fabrikada imal edilmiştir ve sahada kesilemez.

• Demeti açmak ve düzleştirmek için bir ters sargı kullanın.

• Büyük yarıçaplı, geniş kıvrılmalar bırakın.

• Gerekirse yoğuşma eğimi bırakın.

• Önerilen destek merkezlerini koruyun.

• Uzatılan demetleri ayrı ayrı sağlamlaştırın.

• Destek kelepçelerini fazla sıkmayın.

• Belirtilen minimum kıvrılma yarıçapını kullanın.

• Heat tracing ve sensör arasında boşluk bırakın.

4. Kir, nem ve haşere girişini engellemek için TubeTrace tüpleme sistemi demetleri fabrikada mühürlenmiştir. Önleyici bir tedbir olarak, final bağlantılar yapılana kadar uçlardaki mühürleri koruyun. Kesilen uçlar, plastik sargı ve bantla geçici olarak mühürlenebilir.

5. Mukavva kutular ve tahta makaralar, sudan ve/veya şiddetli yağmurdan uzakta, iç mekânda saklanmalıdır. Ancak tahta makaraları koruyucu bir kaplama ile sararak dış mekânda saklayabilirsiniz.

6. TubeTrace tüpleme sistemi demetleri, tüpleme sisteminin ucu tahta makaranın yan tarafında bantlanmış şekilde nakliye edilir. Tüpleme sisteminin ucunu makaradan salarken dikkatli olun; gergin olabilir ve bant çıkartıldığında çözülebilir.

Megom ölçeğinin pozitif ucunu kablo bus tellerine ve negatif ucunu metalik örgüye bağlayın.

Aşağıdaki döşeme usulleri, TubeTrace Tüpleme Sistemi Demetleri için döşeme kurallardır. İngilizce ve burada verilen yerel dil çevirisi dışındaki çeviriler için lütfen Thermon ile iletişime geçin. İngilizce dilindeki döşeme usulüne bağlı kalınacaktır.

Standart Kablo Tavası (Tipik)

Plastik Kablo Bağı (Tipik)

Oluklu Köşebent Demir Destek

Plastik Kablo Bağı veya Paslanmaz Çelik

Bantlama

Destek Kanalı (Tipik)

Destek Kelepçeleri

Döşeme Yöntemleri . . .

Yatay Uzatmalar

1. TubeTrace tüpleme sistemi demetleri kablo tavalarına veya bağımsız destek kanalı kullanılarak döşenebilir.

2. Tüpleme sistemi demeti, yatay uzatmalarda her 1,5-1,8 m’de bir kelepçeler veya kablo bağlarıyla sabitlenmelidir.

Tüpleme sistemi demetini desteklere sabitlerken demet ceketini deforme etmeyin.

3. Tüpleme sistemi demeti, tüpleme sistemi demetinin genişlemesine ve büzülmesine izin verecek, yılan kıvrımı şeklinde uzatılmalıdır. Tüpleme sistemi demetinde her 30 m’de bir 300 mm gevşeklik bırakın.

4. Kablo tavası içinde tüpleme sistemi demetlerini üst üste bindirmeyin. Demetin üzerinde basılmasını engellemek için ayak altı yerlere döşerken kablo tavası kapaklarını takın.

5. TubeTrace ısıtmalı tüpleme sistemi demetlerinde analizöre doğru her 6 m için 25 mm’lik bir eğim bırakılmalıdır.

Resim B: Tipik Tüp Demeti Döşemesi

Standart Kablo Tavası

Resim C: Tipik Döşeme

13 mm Minimum

2

Dikey Uzatmalar

1. TubeTrace tüpleme sistemi demetleri kablo tavalarına veya bağımsız destek kanalı kullanılarak döşenebilir.

2. Dikey uzatmalarda demeti, her 3 ila 4,5 m’de bir kelepçeler veya kablo bağlarıyla sabitleyin. Tüpleme sistemi demetini desteklere sabitlerken demet ceketini deforme etmeyin.

3. Tüpleme sistemi demetinin genişlemesi ve büzülmesi için tavada her 30 m’de genişleme ilmeği bırakın.

Uzatılan tüpleme sistemi demetinde her 30 m’de bir 300 mm gevşeklik bırakın.

4. Dikey uzatmada yığın etrafında taşma olursa, bunu telafi etmek için yeterli miktarda tüpleme sistemi demetini yığına doğru çekin, demetin dikey uzatmasını sabitledikten sonra demeti yığının etrafında yönlendirin. Demetin iç bileşenlerine hasar vermemek için ekstra önlem alın.

Demette çekme sonucu oluşan gerginliği azaltmak için dikey uzatmalara çok sayıda Kellems* tutucu takın.

* Kellems, Hubbell Killark şirketinin ticari unvanıdır.

Kıvırma Usulü . . .

Thermon tüpleme sistemi demetleri, döşeme

tamamlandıktan sonra hiçbir bağlantı elemanı üzerinde gerilme olmayacak şekilde döşenmelidir. Tüpleme sistemi demetinin çapraz kesitli alanı düzleştirilmemeli, kıvrılmamalı veya büzüştürülmemelidir. Her bir Thermon tüpleme sistemi demeti türü için kabul edilebilir

minimum kıvrılma yarıçapı için Tablo 1’e bakın. Mümkün olduğunca sabit yarıçaplı kıvrılmalar elde etmek için uygun boyutlu bir Thermon mekanik tüpleme sistemi bükücüsü kullanın. 254 mm’den daha büyük kıvrılma yarıçapları için, aşağıda gösterildiği gibi, tahta makara veya sargı kullanın.

Tablo 1: Kıvrılma Yarıçapı

Nominal Demet D.Ç.

mm

Minimum Kıvrılma Yarıçapı

mm

Nominal Ağırlık kg/m Elektrikli Tracing Demetleri

33 152 2,3

36 178 3,6

38 178 4,3

43 203 5,0

46 228 5,8

48 254 6,5

53 279 6,9

56 305 7,2

58 305 7,9

76 406 12,6

89 508 15,1

79 406 13,3

Buharlı Tracing Demetleri

38 178 3,6

41 178 4,3

43 178 4,3

46 203 5,0

48 228 5,8

51 279 6,5

53 279 5,8

TubeTrace Tüpleme Sistemi Demetinin Çapraz Kesitli Alanı Düzleştirilmemeli, Kıvrılmamalı

veya Büzüştürülmemelidir.

Doğru

Eğim Mekanik

Tüp Bükücü

Tüpleme Sistemi Demeti

Tahta Makara veya

Sargı

Çekme Usulleri . . .

1. Uygulamanız için uygun boyuta sahip olan bir Kellems tutucu kullanılarak çekme hattı tüp demetine bağlanmalıdır. Demeti çekmek için hasarlı bir tutucu kullanmayın. Minimum çekme hattı 15 mm olmak üzere, çekme gerginliği 22,7 kg’ı aşmamalıdır.

4

Standart Kellems Çift Gözlü Tutucular

Katalog Nu- marası

Çap mm

Kopma Muka- vemeti

kg

Çekme Gözü Uzunluğu

mm

Kenetlenen Tutucu Uzunluğu

mm

022-01-005 25,4-31,5 730,28 127 355,6

022-01-006 31,75-37,85 730,28 127 381

022-01-007 38,1-44,2 730,28 127 431,8

022-01-008 44,45-50,55 975,22 152,4 482,6

022-01-009 50,8-63,25 1478,71 152,4 533,4

022-01-0010 63,5-75,95 1478,71 152,4 584,2

022-01-0011 76,2-88,65 2222,60 203,2 635

022-01-012 88,9-101,35 2222,60 203,2 685,8

2. Çekme hattı boyunca genel sürtünmeyi azaltmak için yığının en üstü veya tabanındaki tüpleme sistemi demeti makarasını kablo tavası ile aynı doğrultuda yerleştirin. Çekme kuvveti kesildiğinde uç kısımda duran kişi makaranın dönmesini durdurabilecek şekilde çekilmelidir.

3. Aşırı çekme gerilimi uygulanması, tüpleri düzleştirebilir ve köşe dönüşlerinde, vb. heat tracing’e hasar verebilir.

Çekme işlemi sırasında tüpleme sistemi demetinin minimum kıvrılma yarıçapını dikkate alın. (Bkz. Tablo 1 - Kıvrılma Yarıçapı)

4. Köşe dönüşlerinde, demete hasar verebilecek keskin kenarlar üzerinden geçerken bir palanga veya silindir kullanılabilir. Bu palangaları ve silindirleri elektrik kaynağı dükkanlarının çoğundan kiralayabilirsiniz.

5. Demeti her 10,67 m’de bir yığına kalıcı olarak sabitlemek için Kellems tutucular gereklidir. NOT:

Demet döşemesinde kullanılan Kellems tutucular, demeti destek yapısına kalıcı olarak takmak için de kullanılacaktır.

6. Kalıcı döşeme için gerekli olan toplam Kellems tutucu sayısı belirlendikten sonra, gerekli olan tutucuları Resim D’de gösterildiği gibi demet üzerinden geçirin. Demeti döşerken Kellems tutucuların kaymalarını engellemek için yapışkan bant kullanın.

7. Çekme halatını Kellems tutucuda çekme gözüne takın.

Tutucunun herhangi bir parçasına herhangi türde bir kanca, kelepçe veya bağlantı donanımı takmayın.

8. Çekme halatını, gerekli olan ek tutucular için yeterli miktarda hat bırakarak, ilk Kellems tutucuya bağlayın.

Çekme detayı resmine bakın. Tutucular arasında 10,67 m’den fazla boşluk bırakmayın.

Çekme Halatı U Cıvata

U Cıvata

10,67 m

Resim D: Çekme Detayı

Kellems Tutucu

UV’ye Dayanıklı Plastik Kablo Bağları

(Tipik)

Tablo 2: Destek Kelepçesi Seçimi

Nominal Demet D.Ç. Destek Kelepçesi Boyutu

25 mm 32 mm

32 mm 38 mm

41 mm 51 mm

67 mm 64 mm

86 mm 76 mm

92 mm 89 mm

Tüpleme Sistemi Demeti Bağlama Yöntemleri . . .

1. Döşeme ve bakım kolaylığı için en rahat erişilebilecek yolu kullanarak çok sayıda TubeTrace tüpleme sistemi demeti uzatmasını simetrik bir şekilde yönlendirin.

Yönlendirme yaparken destek olmaları için mevcut kablo tavaları, köşebentler, kanallar, destekler ve i-kirişlerden yararlanılmalıdır. Hatlar arasında minimum 76 mm’lik bir açıklık mesafesini koruyun. Demetleri birbirine bağlayarak sağlamlaştırmayın.

2. Demeti pozisyonuna doğru çektikten sonra, en son bağlantıyı yapmak için yeterli miktarda demet olduğundan emin olun. Her 10,67 m’de bir yerleştirilen ek Kellems tutucularla, en üstteki Kellems tutucuyu destek yapısına sabitleyin.

3. TubeTrace tüpleme sistemi demetinin genişlemesi ve büzülmesi için tavada her 30 m’de genişleme ilmeği bırakın. Tüpleme sistemi demetinde her 30 m’de bir 300 mm gevşeklik bırakın.

4. TubeTrace tüpleme sistemi demetlerini yatay düz uzatmalarda her 1,5 ila 1,8 m’de bir ve dikey uzatmalarda her 3 ila 4,5 m’de bir destek yapısına sabitleyin. Herhangi bir bağlantı noktası veya geçiş bağlantı elemanında 450 mm’de ve herhangi bir kıvrılmada 150 ila 250 mm aralıklarla ek destek sağlayın.

5. Kablo tavaları ve kanal destekleri, TubeTrace tüpleme sistemi demetinin çok sayıda geçişi için optimum desteği sağlar. Demeti kablo tavasına sabitlemek için UV’ye dayanıklı plastik kablo bağları veya tercihan paslanmaz çelik demet kelepçeleri veya standart iletim hattı bantlarını kullanın (bkz. Tablo 2 - kelepçe boyutları). Demeti yapıya sabitlerken dikkatli olun. Isıl yalıtımı ve dış ceketi deforme etmeyin veya ezmeyin.

6. Uzun dikey ve yatay uzatmalarda TubeTrace tüpleme sistemi demetlerini desteklemek için bir seçenek olarak köşebent demir kullanılabilir. Köşebent demir, tüpleme sistemi dış çapından yaklaşık 12 mm daha büyük boyutta olmalıdır. Nem birikmesini önlemek için köşebendi demetin üstüne yerleştirin. UV’ye dayanıklı kablo bağları veya paslanmaz çelik bant kullanarak demeti köşebende sabitleyin.

Resim E: Tipik Dikey Bağlantı

Kellems Tutucu

Kanal Desteği veya Kablo Tavası

(Tipik) Köşebent Demir,

Kanal İ-Kiriş (Tipik)

Destek Kelepçesi

(Tipik)

Kellems Tutucu ile Demeti Sabitleyin Her 10,67 m’de bir

yerleştirin (Tipik)

TubeTrace Tüpleme

Sistemi Demeti (Tipik)

7. Elektrik bağlantısını kurmadan önce, heat trace, heat trace bus telleri ile metalik örgü arasında en az 500 Vdc megohmmetrelik (megom ölçeği) elektrik doluluğu garantisi için test edilmelidir. IEEE 515’e göre önerilen polimer yalıtımlı heat trace için test voltajı 2500 Vdc’dir.

Minimum direnç 20 megohm olmalıdır. (Saha Test Raporu - Kayıt 2) Elektrik bağlantısı kurulduktan sonra, elektrikli test değerlerinin kaydedilmesi için heat trace’e geçici olarak enerji verin. (Saha Test Raporu - Kayıt 3)

UV’ye Dayanıklı Plastik Kablo

Bağları (Tipik)

1. Demetin, yalıtımda ve dış cekette deformasyona neden olmadan destek yapısına uygun bir şekilde sabitlendiğini doğrulayın.

2. TubeTrace tüpleme sistemi demetini detaylı bir şekilde inceleyerek, tüm kıvrımlarda hiçbir bükülme veya büzüşmenin ve düzleşmenin olmadığından emin olun. Kıvırma Usulleri’ne bakın.

3. Nakliye sırasında bir hasar oluşup oluşmadığını görmek için demeti görsel olarak inceleyin. Elektrikli heat trace içeren tüpleme sistemi demeti, heat trace bus telleri ile metalik örgü arasında en az 500 Vdc megohmmetrelik (megom ölçeği) elektrik doluluğu garantisi için test edilmelidir. IEEE 515’e göre önerilen polimer yalıtımlı heat trace için test voltajı 2.500 Vdc ve 1.000 Vdc’dir. Minimum direnç

20 megohm olmalıdır. (Saha Test Raporu - Kayıt 1.) A. Megom ölçeğinin pozitif ucunu kablo bus tellerine

bağlayın.

B. Megom ölçeğinin negatif ucunu metalik örgüye bağlayın.

C. Megom ölçeğine elektrik verin ve okumayı kaydedin.

20 megohm ile sonsuza arasındaki okumalar kabul edilebilir sonuçlardır. 20 megohm altındaki sonuçlar,

polimer yalıtımlı heat trace’te elektrik yalıtımının hasar gördüğü anlamına gelebilir. Heat trace’i yeniden kontrol ederek örgü ile ısıtma elemanı arasında fiziksel bir hasar olup olmadığına bakın; örgü ile elektrik iletmeyen yalıtım ceketi üzerinden gerçek anlamda bir nüfuz etme olmadığı müddetçe, dış ceket üzerindeki küçük kesikler veya ayak sürtme izlerinin megom ölçeği okuması üzerinde bir etkisi olmayacaktır.

4. Bağlantı öncesinde tüpleme sistemini temizleyin. Tüm bağlantılar tamamlandıktan sonra, sistemde kullanılacak ile eşit veya daha yüksek bir basınç uygulayarak veya tercihen uygun hidrostatik testlerle devreyi sızıntılara karşı test edin. Buhar ve/veya proses sızıntısı bulursanız onarın ve sistemi yeniden test edin.

5. Uygun heat trace sonlandırma kitiyle tüm heat tracer’ları doğru bir şekilde sonlandırın.

6. Döşeme tamamlandıktan sonra heat trace bus telleri ile metalik örgü arasında yukarıda belirtildiği gibi en az 500 Vdc megohmmetrelik (megom ölçeği) elektrik doluluğu olup olmadığını yeniden kontrol edin. IEEE 515’e göre önerilen polimer yalıtımlı heat trace için test voltajı 2.500 Vdc ve 1.000 Vdc’dir. Minimum direnç 20 megohm olmalıdır. (Saha Test Raporu - Kayıt 2.)

7. Uygun FAK Demeti Aksesuar Kiti’ni kullanarak her demetin tüm açık uçlarını uygun şekilde sonlandırın ve mühürleyin.

8. Elektrik bağlantısı tamamlandıktan sonra, panelin yerini ve devre kesici bilgilerini bulun. Tüm dağıtım

kutularının, sıcaklık kontrolörlerinin, kablo contalarının, vb. doğru bir şekilde sağlamlaştırıldığından emin olun.

Sıcaklık kontrolörünü (eğer varsa) manuel ayara getirin ve heat tracing devresine/devrelerine 5 dakika boyunca nominal voltaj uygulayın. Dış ortam sıcaklığını kaydedin, heat trace bağlantısındaki devrenin/devrelerin voltajını ve elektrik akımını ölçün ve kaydedin. (Saha Test Raporu - Kayıt 3.)

NOT: Döşemenin ömrü boyunca garantinin muhafaza edilebilmesi için döşenen heat trace üzerinde bu broşürde belirtilen test işlemlerinin tamamlanması ve test sonuçlarının kaydedilip [email protected] adresine gönderilmesi gereklidir.

6

Müşteri: Yüklenici:

Adres: Adres:

Telefon Numarası: Telefon

Proje Referansı: Numarası.

Kayıt 1: Döşeme Öncesi

Demet Model Numarası:

Makara Uzunluğu (metre cinsinden belirtin):

Makara Numarası:

Yalıtım Direnci (m-Ohm):

Test Eden: Tarih:

Tanıklık Eden: Tarih:

Kayıt 2: Döşeme Tamamlandıktan Sonra

Yalıtım Direnci (m-Ohm):

Isıtılmış Uzunluk* (metre cinsinden belirtin):

Isıtıcı Devre Numarası:

Test Eden: Tarih:

Tanıklık Eden: Tarih:

* Tüplerin, tüp demeti uzunluğundan daha fazla genişleyebileceğini unutmayın.

Kayıt 3: Devreye Alma/Elektrik Verilmiş Test Değerleri

Elektrikli Kontrol Paneli Numarası:

Devre Kesici Numarası:

Bağlı Halde Voltaj (Vac):

Dış Ortam Sıcaklığı (derece C):

Kaydedilen Amp Değeri (5 Dk. Sonra):

Test Eden: Tarih:

Tanıklık Eden: Tarih:

(Her devre için gerekirse ek nüshalar hazırlayın.)
