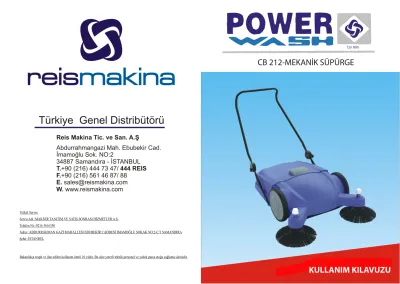

CB 212-MEKANÝK SÜPÜRGE
KULLANIM KILAVUZU
Bakanlýkça tespit ve ilan edilen kullaným ömrü 10 yýldýr. Bu süre yeterli teknik personel ve yedek parça stoðu saðlama süresidir.
Yetkili Servis:
Servis Adý :MAKSER TANITIM VE SATIÞ SONRASI HÝZMETLER A.Þ.
Telefon No :0216 5616350
Adres :ABDURRAHMAN GAZÝ MAHALLESÝ EBUBEKÝR CADDESÝ ÝMAMOÐLU SOKAK NO:2-C/1 SAMANDIRA Þehir :ÝSTANBUL
Parça Listesi
Ürün Ürün
62 Ön döner fýrça 63 Arka döner fýrça 64 TAH 4x10 vida 65 Burç
66 Ø Segman
67 Ø 12x22x1 rondela 68 Ø 12x90 civata 69 Rulman 6001 70 Naylon kapak 71 Rulman 6001 72 Küçük diþli teker 2 73 Ø 10 segman 74 M8 somun 75 Vida
76 Tavkiyeli yan plaka 77 Rondela+bakýr rondela 78 Plastik parça
79 Büyük diþli
80 Siyah plastik pim 81 Büyük teker 82 Rulman 6001 83 Plastik kapak 84 Rulman 6001 85 Ø 12x92xM8 86 Ø Segman 87 Teker kapaðý 88 Ø 12x80xM8
89 Ø 12x26x16 bakýr rondela 90 Küçük diþli teker 1
91 Ø 10 segman 92 Ø 12x45 93 Rulman 6001 94 Ø 10 segman
Deðerli müþterimiz,
Mekanik süpürge cihazýmýzý satýn aldýðýnýz için teþekkür ederiz. Bakým ve kullaným için lütfen kýlavuzu okuyup içersindeki talimatlara uyun.
Özellikler:
Çalýþma þekli 2-teker baskýlý Çalýþma geniþliði 800 mm
Aðýrlýk 17 kg
Atýk deposu 40 L
Fýrça Aðýr hizmet poripropilen
Randýman 3000 m2/saat
Kullaným talimatlarý:
Yan fýrçayý aþaðý bastýrarak makinayý kolayca hareket ettirip zemini temizleyebilirsiniz. Sürme hýzý yaklaþýk 3km/s olmalýdýr. Randýman, tekerlerin dönüþ hýzýna buda makinayý sürme hýzýna baðlýdýr. Zemin tipine göre itme kuvveti 3-3,5 kg olmalýdýr.
Temizleme yapmadan sadece makinayý sürmek istiyorsanýz fýrçalarý yukarý kaldýrmanýz yeterlidir.
1. Makinayý zemine yerleþtirin
2. Ýtme kolunu çekin
3. Atýk deposu taþýma sapýný tutun
4. Atýk deposunu sökün
5. Ýç kapaðý açýn
6. Zemindeki aksesuarlarý yerleþtirin
Ürün Ürün 34 Buton
35 Yükseklik ayar çubuðu Ø12x150 36 Yan fýrça yukarý-aþaðý hareket butonu 37 Küçük yay
38 Ø segman 39 Ø 14x22 rondela 40 Büyük yay 41 Sað stand 42 BBHx6 vida
43 Ø 12x26x4 bakýr rondela 44 Ø Segman
45 Bakýr kovan 46 Rulman 6001 47 Naylon kapak 48 Rulman 6001 49 Ø 8x20x1 rondela 50 Ø 8 yay rondela 51 Altýgen vida 8x20
52 Yan fýrça
53 Kendinden kilitlemeli M6 somun 54 Ø 6x10x1 rondela
55 BBHx16 vida
56 12x24x4 bakýr rondela 57 Kayýþ
58 Küçük diþli teker 59 Ø 12x65xM6 vida mili 60 Ø 10 Segman
70 Ø 10 Segman
Ýtme kolunu geri katlayýn, zemin vidalarýný yerleþtirin ve bir anahtar yardýmýyla dahili fýrça mili üst tarafýna yerleþtirin.
Ýtme kolunu A yuvasýna saðlanan vidalarla çalýþma konumuna göre ayarlayýn.
Dingil üzerine yan fýrçalarý vida ve rondela yardýmýyla sabitleyin.
Parça Listesi
Atýk tanký dolduðu zaman, tankýn üst kolundan tutarak rahat biçimde yuvasýndan çekip tanký boþaltabilirsiniz. Daha sonra ayný þekilde yerine yerleþtirin.
Yan fýrçalarýn kullanýmý Yan fýrçalarý durdurma Iki fýrça baþlýðýna
basarak dahili fýrça larý yerine yerleþtirin.
Yan fýrçalarýn yük- sekliði ayarlanabilir.
Dahili fýrçalara gerek olmadýðý durumlarda kýsa bir süre boþaltma mandalýna basýn fýrçalar yukarý doðru çekilir.
Yan fýrçalar üzerindeki basýncý azaltmak içinsize tavsiyemiz makinayý her kullanýmdan sonra makinayý 5cm geri sürün böyece fýrça boþa çýkar yan fýrçalarý mandalla kaldýrýn.
Böyle yaparak fýrça kýllarýnýn deforme olmasý önlenirken makinanýn çalýþma veriminin düþmesi de önlenmiþ olur.
Depolama
Süpürme tekerlerinin sökülebilmesi ve depolama için itme kolunun her iki yanýnda bulunan baðlantý vidalarýný sökebilir, itme kolunu katlayýp yerine yerleþtirebilirsiniz.
Ayný zamanda B baðlantý noktasýndaki vidayý da deðiþtirmeniz gerekir.
Bu makina dikey olarak depolanabilir. Bu þekilde daha az yer kaplar. Dikey depolamadan önce atýk deposunu boþaltmanýz gerekmez.
Ürün Ürün 1 Atýk deposu
2 Sap
3 BBH5x16 Vida 4 Tarak
5 BBH5x16 Vida 6 Vida TAH4x12
7 Baðlantý kovaný 1 (alüminyum disk) 8 Sabitleme vidasý 8x30
9 Kilitleme vidasý 8x25 10 Ekran kýzaðý
11 Ekran 12 Ekran standý 13 Pa5x30 vida
14 Baðlantý kovaný 2 (alüminyum disk) 15 Somun M8
16 Somun M10 17 Gövde
18 Ýzolasyon lastiði 40x9x1
19 Ýtme kolu
20 Ýtme kolu sabitleme çubuðu 21 Kendinden kilitleme vidasý 6x30 22 Ø10x25x2 rondela
23 Arka teker 24 Ön tekerler
25 40 cm sabitleme demiri 26 Lastik
27 TAH4x10 vida
28 33 cm sabitleme demiri
Parça Listesi
29 Latik
30 TAH4x10 vida
31 40 cm sabitleme demiri 32 Lastik
33 TAH4x10 vida
Fýrça yýprandýðýnda, 13 numaralý iki donrelayý sökün daha sonra fýrça yaklaþýk 1-1,5 mm alçalýr.
Önemli: plastik çerçeveye hasar vermemeçin, 13 numaralý rondelanýn vida deliðinin altýna yerleþtirilmesi gerekir.
Fýrçayý rahat biçimde deðiþtirebilirsiniz:
1.itme kolunu makina üzerine katlayýn 2.Fýrça tekerini dört vida görünene kadar çevirin. 4 vidayý sökün.
3.Fýrçayý yarým tur çevirin yüzey kýsýmla- rýnýn size bakmasýný saðlayýn ve fýrçalarý çekin.
4.Ters iþlem yaparak yeni fýrçalarý takýn.
Makinanýn bakýma ihtiyaç duymamasýn- dan dolayý bu amaçla herhangi bir iþlem yapýlmasýna gerek yoktur. Bununla beraber, makinanýn her kullanýmýndan sonra fýrçaya takýdan vida, tel vb malzeme olup olmadýðýný kontrol edin. Varsa derhal deðiþtirin böylece makinanýn normal kullanýmý saðlanmýþ olur.
Þayet çok fazla týkanýklýk varsa, kutunun arka kýsmýnda yer alan toz ekranýný torna- vida yardýmýyla söküp ekraný temizleyin yada deðiþtirin.
