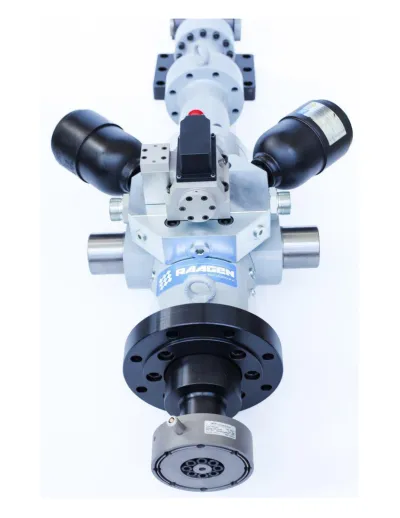

Raagen Hidrostatik Test Aktüatörleri
Raagen servo aktüatörler, yaygın olarak yapı testleri, otomotiv testleri ve malzeme bileşenleri testlerinde kullanılır.
Raagen hidrolik servo silindirleri, herhangi bir laboratuvar ve tesisin temel ekipmanlarından biridir. Çok çeşitli düşük ve yüksek çevrimli yorulma testleri, çatlak genişleme testi, kırılma tokluğu testleri, sismik testler, otomotiv parçaları testleri, araç testleri, demiryolu ve boji bağlantı parçaları testleri ve diğer dinamik test uygulamalarını hassas şekilde gerçekleştirebilirler. Her sistem, kullanıcı ve test gereksinimlerine uyacak şekilde uygun boyutta servo valfler, manifoldlar ve hidrolik güç ünitesi ile titizlikle yapılandırılabilir. Raagen hidrostatik test aktüatörleri, Doli EDCi kontrolörlerinin gelişmiş özellikleri, Malzeme Test yazılımı ve benzersiz dinamik yük hücreleri (fatigue rated load cell) ile donatılmıştır. Test&Motion Dynpack dinamik test yazılımı, birçok dinamik testin uygulanması için uygun arayüze sahiptir. Çok çeşitli uygulamalara özel test yazılım modülleri, farklı standartlarda testlerin uygulanmasına olanak sağlar. Raagen dinamik test aktüatör sistemleri, uygun yazılım modülü ve uygun aksesuarlar ile birleştirildiğinde, çeşitli statik çekme testleri, basma testleri, eğilme testleri, soyulma testleri, yırtılma testleri ve sürtünme testleri için de idealdir.
Raagen, monotonik, statik, quasi statik ve çevrimsel testler dahil olmak üzere her türlü malzeme testi için gelişmiş aktüatör sistemi çözümleri sunar. Raagen güncel test standartlarına uygun komple çözümler geliştirmek amacıyla hidrostatik dinamik aktüatörler ve anahtar teslim çözümler sunar. Bu çözümler aşağıdaki özellikleri standart olarak içerir:
Geniş aralıklarda farklı kuvvet kapasitelerine sahip, zemin tipi ya da masaüstü, rijit yük gövdeleri,
Farklı şekillerde ve açılarda konumlandırılmış aktüatörlerin kullanıldığı sistemlerde aktüatör pozisyonlamaları için uygun test tezgahları (test benches, portal frames), kullanıcı dostu, güçlü test tasarım yeteneklerine sahip, konfigüre edilebilir statik ve dinamik malzeme test yazılımı, yüksek veri alma hızlarına sahip, yüksek çözünürlüklü, senkronize edilebilir dijital kontrolörler, testler sırasında kullanılan sensörleri yüksek hassasiyetli olarak okumak ve depolamak için uygun çok kanallı, konfigüre edilebilir datalogger'lar, servo aktüatörler için sağlam, yüksek performanslı test çeneleri ve test fikstürleri.
Raagen Hidrostatik Lineer Aktüatörlerin Özellikleri
Raagen Hidrostatik Aktüatörler, yüksek frekanslı hareketlerin ve kuvvetlerin hassas kontrolü için kullanılmaktadır. Hassas servo valf kontrolü altında çalışan çift yönlü (double-ended), lineer kuvvet üreten aktüatörlerdir.
Test aktüatörleri, yapıların ve bileşenlerin dinamik testi için özel olarak düşük sürtünmeli, düşük miktarda aşınma özelliğinde ve yüksek yanal yüklere dayanıklı olarak tasarlanmıştır. Yüksek yanal yüke maruz kalınan koşullar altında yüksek hızlı ve düşük sürtünmeli çalışma için hidrostatik basınç merkezleme yatakları mevcuttur.
Raagen test silindirleri geniş çaplı, tek parça, krom kaplı piston rotuna sahiptir. Bu sayede sağlamlık ve yanal sertlik sağlar. Bu aktüatörler, milyonlarca çevrim boyunca devam eden kuvvetleri hassasça sağlamak için dinamik (fatigue rated) tasarımlara sahiptir. Çalışma sürenizi en üst düzeye çıkarmaya ve toplam maliyeti en aza indirmeye yardımcı olarak, uzun çalışma ömrü boyunca son derece güvenilir performans bekleyebilirsiniz.
Raagen Hidrostatik Aktüatör Sistemlerinin İçeriği:
%0,01'den %0,5'e kadar yüksek hassasiyete sahip yüksek teknoloji dinamik yük hücresi.
Hidrolik güç ünitelerinin kapasite ve debilerine uygun akış hızlarına sahip yüksek tepkili (high response) veya çok yüksek tepkili (very high response) servo valfler ve manifoldlar.
Yüksek hassasiyetli pozisyon ölçüm sensörleri (0,1 µm-1 µm aralığında seçilebilir).
Raagen Hidrostatik Test Aktüatörleri aşağıdaki test uygulamaları için kullanılmaktadır:
Dinamik bileşen yorulma testleri
Yapısal yorulma testleri
Araçlar ve otomotiv parçalarının ömür testleri
Havacılık ve uzay yapısal testleri
Sismik testler (deprem simülatörleri)
Aktüatör Sistemlerinin Otomotiv Test Uygulama Alanları
Tekerlek Testleri Araç Tampon Testleri
Yakıt Tankı Testleri
Direksiyon Kilit Testleri
Ön / Yan Hava Yastığı Testleri (backrests / filling)
Tekerlek Hava Yastığı (dashboard) Testleri
Komple Araç Testleri
Araç Kontrol Paneli Testleri
Emniyet Kemeri ve Araç Aksesuarları Testleri
Standartlar:
ECE R11, ECE R12, ECE R14, ECE R17, ECE R21, ECE R42, ECE R46, ECE R55, ECE R58, ECE R62, ECE R66, ECE R73, ECE R80, ECE R93, ECE R105
RAAGEN HİDROSTATİK TEST AKTÜATÖRÜ ÖZELLİKLERİ
Seri HDA-S Serisi
Kuvvet Kapasiteleri (kN) 10, 15, 25, 50, 100, 150, 250, 500, 1000
Yük Ölçümü Yüksek Hassasiyetli, ISO 7500-1'e göre Sınıf 0,5
Etki Tipi Çift Etkili
Çift yönlü, dinamik ve minimize edilmiş sürtünmeli silindir tasarımı Rod Kaplamaları Sert Krom Kaplı Rodlar
Yataklamalar Hidrostatik Basınç Merkezli Yataklama Hidrolik Silindir Strok Seçenekleri
(mm) 100, 150, 200, 250, 300, 350, 400, 450, 500
Montaj Elemanları Temel Montaj flanşı, Intermediate trunnion, Swivels (Ön ve Arka)
Çalışma Basıncı 210 - 280 bar
Test Yönleri Dikey, açılı veya yatay
BİLEŞENLER
Piston Mili Piston kolu, load cell'lerin, swivel'lerin, fikstürlerin vb. montajı için bir iç diş sağlayan sertleştirilmiş çelik bir bağlantı parçasına sahiptir.
Dağıtım Bloğu Yüksek basınçlı hidrolik yağ silindire taşınır ve servo valf tarafından kontrol edilir.
Piston Mili Çift yönlü piston, piston eşit alanlara sahiptir.
Servo Valf Yüksek teknoloji, yüksek hassasiyetli servo valfler, aktüatörün ihtiyaç duyduğu hızlara göre değişken debilidir.
Konum Dönüştürücü MTS Temposonic RH Serisi
Yük Hücresi Fatigue rated load cell, sınıf ISO 7500-1'e göre sınıf 0,5.
Basınç Akümülatörleri Mevcut
Hidrolik Güç Üniteleri Raagen enerji verimli hidrolik
sistem gereksinimlerine göre tasarlanmış güç üniteleri.
Elektronik Kontrolör ve Malzeme Test Yazılımı
Doli EDCi Series Electronic Controller and Test&Motion Material Testing Software
