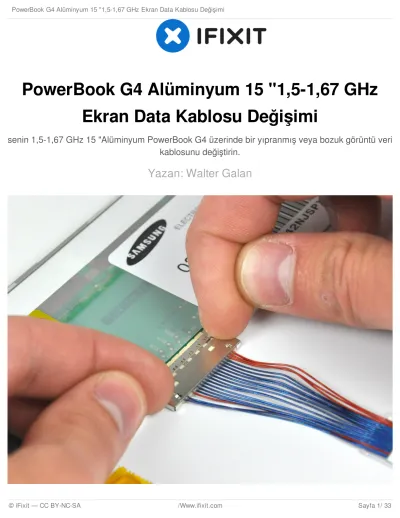

PowerBook G4 Alüminyum 15 "1,5-1,67 GHz Ekran Data Kablosu Değişimi

(1)

PowerBook G4 Alüminyum 15 "1,5-1,67 GHz Ekran Data Kablosu Değişimi

senin 1,5-1,67 GHz 15 "Alüminyum PowerBook G4 üzerinde bir yıpranmış veya bozuk görüntü veri kablosunu değiştirin.

Yazan: Walter Galan

(2)

bir yıpranmış görüntü veri kablosunu değiştirmek için bu kılavuzu kullanın.

ARAÇLAR:

4mm Somun Sürücü (1) Anti-Statik Bilek Kayışı (1) Arctic Silver ArctiClean (1) Arctic Silver Termal Macun (1) Madeni para (1)

Phillips 00 Tornavida (1) Raptiye (1)

Spudger (1)

T6 Torx Tornavida (1) T8 Torx Tornavida (1) iFixit Açılış Araçları (1)

PARÇALAR:

G4 Alüminyum 15 "1.5 / 1.67 GHz Ekran Data Kablosu (1)

(3)

Adım 1 — Pil

saat yönünde pil kilitleme vidası 90 derece çevirmek için bir madeni para kullanın.



bilgisayarın pili kaldırın.



Adım 2 — Büyük Harf

Bellek kapıdan dört Phillips vidayı çıkarın.



uzak bellek bölmesinden Bellek kapağını kaydırın.



(4)

Adım 3

Aşağıdaki 8 vidayı çıkarın:



Pil temas her iki tarafında pil bölmesine iki 3mm Phillips.



Bellek bölmesinin her iki tarafında iki 12 mm Phillips.



menteşe boyunca dört 16 mm Phillips.



Adım 4

güç prizi size bakacak şekilde, saat yönünde 90 derece bilgisayarı döndürün.



üç 3 mm Phillips vidayı çıkarın.



Bu vidaları değiştirirken, her doğru sırayla vida yerleştirmek gerekir.

Ekran menteşe vidasını yakın yükleyerek başlayın ve oradan çıkmak.



(5)

Adım 5

Menteşe size bakacak şekilde saat yönünde 90 derece bilgisayarı açın.



alt 5 mm Phillips menteşe (iki toplam) her iki tarafında vida kaldırın.



Adım 6

limanlar size bakacak şekilde, saat yönünde 90 derece bilgisayarı döndürün.



üç 3 mm Phillips vidayı çıkarın.



Bu vidaları değiştirirken, her doğru sırayla vida yerleştirmek gerekir.

Ekran menteşe vidasını yakın yükleyerek başlayın ve oradan çıkmak.



(6)

Adım 7

Bilgisayarı ters çevirin ve ekranı açın.



Ya köşede iki adet 1,5 mm'lik altıgen vidayı çıkarın sonraki ekrana (T6 Torx sürücü çalışacaktır, ancak tekrarlanan kullanım vidaları şerit olacak).



Adım 8

büyük harf arka köşelerini tutun ve yukarı çekin. Üst kasayı henüz kapalı çekmeyin; Hala klavye ve trackpad kablosunu çıkarın gerekir.



yukarı davanın arka kaldırın ve gittiğiniz gibi davayı kurtararak, kenarları boyunca parmaklarınızı çalışır. Eğer tarafını serbest sonra, üst davanın ön ücretsiz aşağı davayı kaya ve gerekebilir.



(7)

Adım 9

büyük harf buna karşı duracak şekilde, yukarı ve ekrana doğru büyük harf döndürün.



Adım 10

mantık kartına trackpad şerit sabitleyen turuncu bandı çıkarın.



mantık kartından trackpad kurdele ayırın.



Bilgisayardan Üst kasayı çıkartın.



(8)

Adım 11 — Sağ Ortam Işık Sensörü

Gümüş Phillips sağ ortam ışığı sensörü kurulu üstten vida 9,5 mm çıkarın.



Siyah Phillips kurulu altından vida küçük 3 mm çıkarın.



Adım 12

bilgisayardan sağ ortam ışığı sensörü kartını kaldırın.



(9)

Adım 13 — Mantık Kurulu

Sağ hoparlörden iki siyah Phillips vidayı çıkarın.



uzak mantık kurulu hoparlörü kaldırın ve bir kenara koyun



Adım 14

yerinde Modem kablosunu kilitleme siyah plastik kapağı yukarı çevirmek için tırnağınızı kullanın.



konnektörüne gelen modem kablosunu kaydırın.



(10)

Adım 15

13 belirtilen kabloları çıkarın gerekli bant çıkarmadan.



kurulu yeniden takarken, sağ tarafta iki küçük konnektör vidaları

takmadan önce üzerinde kurulu olduğundan emin olun.



Adım 16

mantık kurulu takip eden 8 Phillips vidayı çıkarın:



Sol üst köşedeki üç 6,5 mm.



kenarlarda Five 4,5 mm.



(11)

Adım 17

Iki kablo hala mantık kartına bağlanır ve bilgisayarın dışına tamamen kurulu çekerek önce çıkarılması gerekir.



yavaşça (çok nazikçe) mantık

kurulu sol tarafını yukarı gözetlemek için bir spudger kullanın.



mantık kurulu derhal serbest gelmezse, mantık kurulu ve

soğutucu arasındaki termal macun yumuşatmak için gerekli olabilir. Bir saç kurutma makinesi kullanarak termal macun yumuşatır. bir dakika boyunca mantık kurulu üstünde yaklaşık bir inç ileri ve geri iki taraftar arasındaki saç kurutma makinesi taşıyın. Bu noktada, mantık kurulu şimdi kolayca özgür gelmelidir.



(12)

Adım 18

mantık kurulu sol kanattan gelen DC-In konnektörünü ayırın.



Adım 19

önden akü kablosunu ayırın, mantık kurulu köşesine bıraktı.



(13)

Adım 20

Bir yandan sol kenarında ve diğer elinizle ince bölümünde mantık kurulu kavrayın. (Kullanışlı senin iletki yoksa sadece DVI bağlantı noktası sağ menteşe silinene kadar kaldırın) yaklaşık 30 derecelik bir açı kadar yönetim kurulu sol kenarını kaldırın.



mantık kurulu portları temizler sonra sola doğru kaydırın.



(14)

Adım 21

Önemli: Eğer bir mantık kartını yeniden ne zaman, sen mantık gemide işlemci ve soğutucu arasında gider termal macun değiştirmeniz gerekir. Yeni bir katman eski macun kaldırmak ve uygulamak için başarısızlık bilgisayar ısınmasına ve hasar sürdürmek neden olabilir.



PowerBook'ınızı düzgün bir şekilde yeniden birleştirmek için, eski termal bileşiği temizlemeniz ve

değiştirmeniz gerekir. Isıtıcı ve ısı emici yüzeylerini hazırlamak için Isıl Yapıştırma Kılavuzunu Uygulamak bölümünü kullanın.



(15)

Adım 22

işlemci kapalı termal malzeme kazımak için sağlam bir plastik kenar kullanın.



değil altında - - mantık kurulu

değiştirirken, tüm kabloları etrafında yönlendirilir ve üzeri emin olun o, ve yerine yönetim kurulu iterek önce altında gitmek iki kablolarını bağlamak için.



İşlemci yeni uygulanan termal macun ile temas sonra etrafında hareket etmemeye çalışıyor, bilgisayara geri mantık kurulu yerleştirin.



Adım 23 — Hoparlörler

Sol ortam ışığı sensörü kurulu iki 3 mm siyah Phillips vidayı çıkarın.



Bant gerekli kaldırarak bilgisayardan sol ortam ışığı sensörü kartını

kaldırın.



(16)

Adım 24

hoparlörün sol tarafında etrafında Bluetooth ve RJ-11 kabloları Deroute.



Adım 25

DC / Ses kartından hoparlör kablosunu çıkarın.



(17)

Adım 26

sol hoparlör altında 4 mm altıgen somunu çıkarın.



Pil bölmesinin solunda, siyah Phillips hoparlör düzeneğinin sol alt

köşesinden vida 3 mm çıkarın.



Adım 27

bilgisayarın dışına (sağ hoparlör dahil) hoparlör aksamını kaldırın.



(18)

Adım 28 — PC Kart Kafesi

PC kart kafesinin sol köşesinden iki 4,2 mm gümüş Phillips vidayı

çıkarın.



İki 6.8 mm Sonraki omuzlu vidalar kart kafesinin sağ tarafında gidin.



Adım 29

PC kart kafesi yukarı kaldırın ve bilgisayardan çıkarın.



PC kartı kafesini değiştirirken, metal çıkarma düğmesine mesaja ekleyin emin olun.



(19)

Adım 30 — Ekran

Büyük turuncu Havaalanı şerit her iki tarafında iki 4,2 mm gümüş Phillips vidayı çıkarın.



Adım 31

bilgisayarın dışına Havaalanı kartını kaldırın ve kart ve kart kablosunu çıkarın anten konnektörü arasındaki bir spudger kaydırın.



Kartın yanından anten kablosunu Deroute gerekli bant çıkarmadan.



Tamamen Havaalanı kartı çıkarmak gerekmez. Biz sadece Havaalanı anten kablosunu boşaltmak için çalışıyoruz.



(20)

Adım 32

Bir spudger kullanarak, pil bölmesinin önünde boşluğundan Bluetooth kartını kaldırın.



Adım 33

Bluetooth kartından Bluetooth anteni kablosunu çıkarın.



(21)

Adım 34

Ekranı kapatın ve sizi yüz

bilgisayarın menteşe tarafını çevirin.



Kalan Phillips (iki vida toplam) menteşe iki tarafında vida kaldırın.



Adım 35

ekranını açın ve ekran size bakacak böylece bilgisayarı açın.



(Iki vida toplam) 10 mm T8 Torx menteşe iki tarafında ekrana yakın vida kaldırın.



Ekranı değiştirirken, emin olun ekran veri kablosu zemin döngü aşağı doğru vida pimleri.



(22)

Adım 36

son iki vidayı çıkarırken bir yandan ile ekranı desteklemek için emin olun.



T8 Torx (iki vida toplam) iki menteşe üzerinde kalan vida omuzlu uzun 13 mm çıkarın.



Adım 37

Ekranı kaldırın.



(23)

Adım 38 — Arka Ekran Çerçevesini

Ekranın sol alt ve sağ köşeye yakın iki 11 mm X 1.5 mm altıgen vidayı çıkarın.



Bir T6 Torx tornavida gayet güzel çalışıyor.



Adım 39

Ön ekran ön ve ekranın sol alt köşesine yakın arka çerçevenin bağlı plastik jant arasındaki bir spudger düz ucunu takın.



Arka Ekran çerçevesinin plastik jant ve alüminyum arka ekran çerçevesi plaka arasında spudger takmayın.



(24)

Adım 40

senin spudger hala ön ekran çerçevesinin altına yerleştirilen ile, ekranın sol alt köşede çalıştırın.



ön ekran çerçevesindeki alüminyum sekmeler kapalı arka Ekran çerçevesini gözetlemek için kendinizden uzakta spudger döndürün.



Arka ekrançerçevesi ön ekrançerçevesinden ayrılmış kadar ekranın yan aşağı inin.



Adım 41

Arka ekran çerçevesindeki ve debriyaj kapak arasında bir spudger düz ucunu takın.



debriyaj kapağı arka çerçeveyi sökünüz için spudger çevirin.



(25)

Adım 42

Ekranda arka ekran çerçevenin sağ tarafını ayırmak için önceki adımları tekrarlayın.



ön ekran çerçevesindeki yükseltilmiş alüminyum sekmeler üzerinde arka ekran çerçevesindeki plastik tutma kelepçesini gözetlemek için spudger kullanın.



Bu noktada, arka ekran çerçevesinin sol ve sağ kenarlarında klipleri ön ekran çerçevesindeki kaldırdı alüminyum sekmeler arındırılmış olmalıdır. Değilse, ön ekran çerçevesi geçmiş onları gözetlemek için bir spudger kullanın.



Adım 43

Biraz arka ekran çerçevesinin alt kenarını kaldırın ve arka ekran çerçevesinin üst kenarı boyunca klipleri bırakmadan, ekranın üst kenarına doğru itin.



kendinize doğru arka Ekran çerçevesini çevirin ve masanın üzerine düz yatıyordu.



(26)

Adım 44

debriyaj kapağı dışarı anten kartını kaldırın.



Adım 45

Anten kartı kapağındaki üç kenarları geri soyma ve anten tahta üzerine çıkarın.



(27)

Adım 46

Anten tahtası kapalı hem anten konnektörlerini kadar gözetlemek için bir spudger düz ucunu kullanın.



siyah anten anten kurulu merkezine yakın bağlanır.



Adım 47 — Debriyaj Kapak

Gerekirse, invertör açar kapsayan bant iki parçayı çıkarın.



(28)

Adım 48

İnverter çok hassas ve kolayca kırılır bir derece ince devre kartıdır. tutarken dikkat edin.



Debriyaj kapaktan inverter ucunu yükseltmek için bir spudger kullanın.



Her iki kablo konnektörlerine erişmek için yeterli İnverter kaldırın.



(29)

Adım 49

invertör üzerindeki soketlere uzak kendi konnektörleri çekerek hem invertör kablolarını çıkarın.



ekranınızın invertörü çıkarın ve bir kenara koyun.



(30)

Adım 50

Ön ekran çerçevesine desteğini tespit LCD sabitleyen beş Phillips vidayı çıkarın.



Ön ekran çerçevesinin kapalı LCD tutucu dirseğini kaldırın.



Bazı makineler bu dirseği yok. makine dirseğini eksik ise, beş vidayı çıkarın ve bir sonraki adıma geçin.



(31)

Adım 51

debriyaj kapağı alüminyumdan imal edilmiştir ve debriyaj kaldırmak için kuvvet iyi bir anlaşma gerektirir metal klipler ile menteşeler üzerine yapılır. Dikkatle ilerle.



Debriyaj menteşeler uzak debriyaj kapağı itmek için başparmak kullanın.



başparmaklarınızla basarken, debriyaj menteşe kapalı pop uzun kenarından konusunda kendinize doğru kavrama kapağı döndürün.



Kavrama tutma klipleri serbest bırakmak için menteşeler uzak basarken debriyaj kapağı kıpırdatmak için gerekli olabilir.



(32)

Adım 52

debriyaj kapağının diğer taraf için bu işlemi tekrarlayın. debriyaj kapağı debriyaj menteşeler tamamen

arınmış sonra, ön Ekran çerçevesini kaldırarak çıkarın.



debriyaj kapağı değiştirirken debriyaj kapağın içinde ve menteşe ve ekran çerçevesi arasındaki ucunu uzanan, böylece rota ekran veri kablosu emin olun.



Adım 53 — Veri Kablosu Ekran

Gerekirse, ekran veri kablosu konnektörünü kaplayan bant parçasını çıkarın.



LCD çıkarın uzakta soketinden ekran veri kablosu konnektörünü çekin.



(33)

To reassemble your device, follow these instructions in reverse order.

Bu belge en son % 1'de oluşturuldu.

Adım 54

LCD çerçevesi Ekran veri kablosunu sabitleyen folyo bant parçasını

çıkarın.



Adım 55

De-rota ekran verileri doğru debriyaj menteşe kablo ve ekranın dışına çıkarın.


