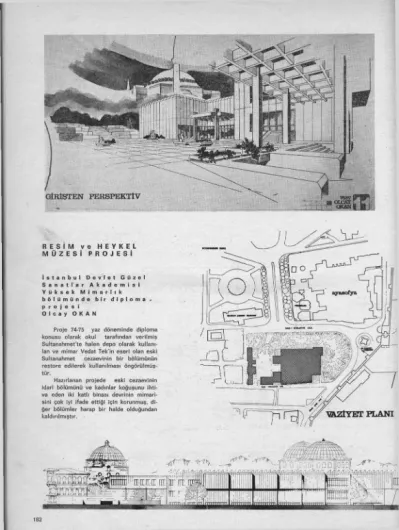

İ s t a n b u l D e v l e t G ü z e l S a n a t l a r A k a d e m i s i Y ü k s e k M i m a r l ı k b ö l ü m ü n d e b i r d i p l o m a , p r o j e s i
O l c a y O K A N
Pıoje 74-75 yaz döneminde diploma konusu olarak okul tarafından verilmiş Sultanahmet'te halen depo olarak kullanı- lan ve mimar Vedat tek'in eseri olan eski Sultanahmet cezaevinin bir bölümünün restore edilerek kullanılması öngörülmüş-
Hazırlanan projede eski cezaevinin idarî bölümünü ve kadınlar koğuşunu ihti- va eden iki katlı binası devrinin mimari- sini çok iyi ifade ettiği için korunmuş, di- ğer bölümler harap bir halde olduğundan
kaldırılmıştır.
VAZİYKİ' PLANI
5 10 m
ÜST KAT PLANI
r OLCAY ^ 1 7587 BT~1! B OKAN ^ ,
Restore edilerek korunacak binada, özel kolleksiyonlara ait sanat eserlerinin periodik sergiler halinde teşhiri düşünül- müştür. Müzenin yeni inşa edilecek bö- lümü, iki teşhir katı ile otopark ve depo- ları ihtiva eden bir bodrum katından mey- dana gelmektedir.
Bina kütlesinin Ayasofya Camii ve Sultanahmet Hamamı gibi çok önemli ta- rihî eserlerin deniz silüetini bozmamasına çalışılmıştır.
Yeni ve eski binalar arasında açık teşhir için kullanılacak iç avlu rahat mer- divenler ile müzeyi Ayasofya'nın önünden gelen önemli yaya aksına bağlamaktadır.
Otopark girişi Karacehennem sokak üze- rindedir. Müze idaresini ve kütüphanesi- ni ihtiva eden kısım sütünlar üzerinde es- ki binaya doğru uzanmakta ve iç avlu me- kânını tamamlamaktadır.
Binanın giriş katında ; solda konfe- rans salonu, sağda idarî kısım bulunmak- tadır. Ortada rahat merdivenler ve teras- larla üst kata bağlanan ve bütün binayı hissettiren bir ortak mekân yer almakta- dır. Bu mekânda ' heykellerin teşhiri ile müzenin canlı tutulması düşünülmüştür.
Bu katta Türk resmi, minyatür ve iko- na bölümleri yer almaktadır.
Müzede genel olarak değişebilen bir teşhir anlayışı tasarlanmıştır. Teşhir pa- noları bütün tavanı kaplayan raylara iste- nilen tarzda asılmakta böylece monoton olmayan daima değişebilen teşhir pano- ları sağlanmaktadır.
Bu katta bütün tavan gün ışığına ya- kın sunî aydınlatma araçları ile donatılmış- tır. Reyonlar arasında manzaraya bakan dinlenme köşeleri bırkılmıştır. Diğer kat- larla bağlantı aksları da bu köşelerdedir.
Üst katta bütün mekân sabit kuzey ışığı ile aydınlatılmış gün ışığının eserle- re zarar vermemesi için asma tavanda süzücü filitreler yer almıştır. Bu katta Türk heykeli, yabancı orijinal resim ve heykel, yabancı kopya resim ve heykel ile desen ve gravür reyonları yer almaktadır.
Binanın Ayasofya ve Topkapı'ya hâ- kim köşesinde kırk kişilik self servis ka- feterya bulunmaktadır.
Orta mekânı çevreleyen galeri kıs- men teşhire, kısmen de dinlenmeye ay- Bodrum katta ; depolar, demir tamir atölyeleri, marangozhane, röntgen, karan- lık odalar, personel yemekhanesi, ısıtma ve havalandırma merkezi yer almaktadır.
Binanın servis girişi kuzey kısımdaki ram- pa ie sağlanmıştır.
Projenin hazırlanmasında büyük des- tek olan Y. Mimar Aydın Yüksel ve Y.
Mimar Suphi Celil'e dergimiz aracılığı i l e çok teşekkür ederim.
PROĞRAM : GİRİŞ KATI :
— Türk resmi reyonu 2400 M2
— Minyatür ve ikonalar reyonu 220 M2
— Konferans salonu 144 M2
— Dahiliye şefi odası
— Asistanlar (iki adet)
— Muhasebe
— Peryodik sergi
ÜST KAT :
— Türk heykeli reyonu 1360 M2
— Yabancı orijinal resim ve
heykel r. 8'80 M2
— Yabancı kopya resim ve
heykel rey. 1100 M2
— Desen ve gravür reyonu 240 M2
— Kafeterya (40 kişi)
— Müdür odası
— Müdür muavini odası (iki adet)
— Toplantı salonu
— Sekreter odası
— Yazı işleri odası
— Kitaplık (4 adet özel okuma odası)
BODRUM KAT :
—• Otopark (45 araba)
— Depolar 2500 M2
— Resim tamir atölyesi
— Heykel tamir atölyesi
— Demirci
— Marangoz
— Personel yemekhanesi (100 kişi)
— Karanlık oda (iki adet)
— Röntgen (iki adet)
— Bekçi yatakhanesi
— Personel istirahat yeri
— Etüd ve yedek eserler salonu
— Personel soyunma ve tuvaletleri
— Isıtma ve havalandırma mahalli
