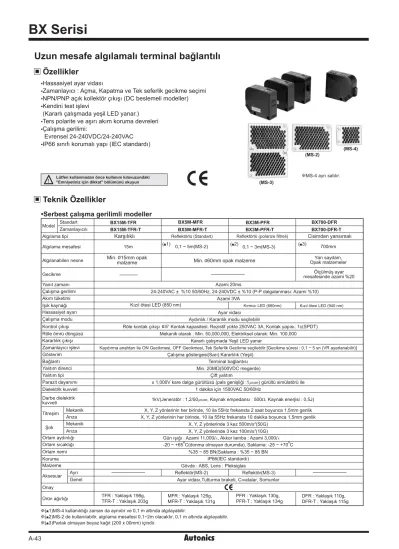

BX Serisi
Lütfen kullanmadan önce kullaným kýlavuzundaki
"Emniyetiniz için dikkat" bölümünü okuyun
!
MS-4 ayrý satýlýr.Serbest çalýþma gerilimli modeller
Mekanik Arýza Mekanik Arýza
(MS-2) (MS-4)
(MS-3)
Uzun mesafe algýlamalý terminal baðlantýlý
Özellikler
Hassasiyet ayar vidasý
Zamanlayýcý : Açma, Kapatma ve Tek seferlik gecikme seçimi
NPN/PNP açýk kollektör çýkýþý (DC beslemeli modeller)
Kendini test iþlevi
(Kararlý çalýþmada yeþil LED yanar.)
Ters polarite ve aþýrý akým koruma devreleri
Çalýþma gerilimi:
Evrensel 24-240VDC/24-240VAC
IP66 sýnýfý korumalý yapý (IEC standardý)
Teknik Özellikler
1kV(Jeneratör : 1,2/50µsan, Kaynak empedansý : 500 , Kaynak enerjisi : 0,5J)
Karþýlýklý
Reflektörlü (Standart) Cisimden yansýmalýBX15M-TFR-T
BX15M-TFR BX5M-MFR BX700-DFR
Min. 15mm opak
malzeme Min. 60mm opak malzeme
Azami 20ms
24-240VAC ± %10 50/60Hz, 24-240VDC ± %10 (P-P dalgalanmasý: Azami %10)
15m 0,1 ~ 5m(MS-2) 700mm
Azami 3VA Kýzýl ötesi LED (850 nm)
Ayar vidasý Aydýnlýk / Karanlýk modu seçilebilir
Çalýþma göstergesi(Sarý) Kararlýlýk (Yeþil) Terminal baðlantýsý
1 dakika için 1500VAC 50/60Hz
X, Y, Z yönlerinin her birinde, 10 ila 55Hz frekansta 10 dakika boyunca 1,5mm genlik X, Y, Z yönlerinde 3 kez 500m/s2(50G)
X, Y, Z yönlerinde 3 kez 100m/s2(10G)
Yarý saydam, Opak malzemeler
Kaydýrma anahtarý ile ON Gecikmesi, OFF Gecikmesi, Tek Seferlik Gecikme seçilebilir [Gecikme süresi : 0,1 ~ 5 sn (VR ayarlanabilir)]
BX5M-MFR-T BX700-DFR-T
Min. 20M (500VDC megerde)
± 1,000V kare dalga gürültüsü (pals geniþliði :1µsan) gürültü simülatörü ile
X, Y, Z yönlerinin her birinde, 10 ila 55Hz frekansta 2 saat boyunca 1,5mm genlik
-20 ~ +65ºC(donma olmayan durumda), Saklama: -25 ~ +70ºC
%35 ~ 85 BN(Saklama : %35 ~ 85 BN IP66(IEC standardý)
Gün ýþýðý : Azami 11,000 , Akkor lamba : Azami 3,000
Gövde : ABS, Lens : Pleksiglas
BX3M-PFR BX3M-PFR-T 0,1 ~ 3m(MS-3)
Kýrmýzý LED (660nm)
Röle kontak çýkýþý Kontak kapasitesi: Rezistif yükte 250VAC 3A, Kontak yapýsý: 1c(SPDT) Algýlama tipi
Model
Algýlama mesafesi Algýlanabilen nesne
Gecikme Yanýt zamaný Çalýþma gerilimi Akým tüketimi Iþýk kaynaðý Hassasiyet ayarý Çalýþma modu Kontrol çýkýþý
Gösterim Baðlantý
Dielektrik kuvveti
Þok
Zamanlayýcý iþlevi Kararlýlýk çýkýþý
Zamanlayýcýlý Standart
Yalýtým direnci Parazit dayanýmý
Titreþim
Ortam sýcaklýðý Ortam nemi Koruma Ortam aydýnlýðý
Malzeme
Onay
Çift yalýtým Yalýtým tipi
Kýzýl ötesi LED (940 nm)
Kararlý çalýþmada Yeþil LED yanar
Reflektörlü (polarize filtreli)
Reflektör(MS-2)
Ayar vidasý,Tutturma braketi, Cývatalar, Somunlar Reflektör(MS-3) Aksesuar Ayrý
Genel Darbe dielektrik kuvveti
( 1) ( 2) ( 3)
Röle ömrü döngüsü Mekanik olarak : Min. 50,000,000, Elektriksel olarak: Min. 100,000
Ölçülmüþ ayar mesafesinde azami %20
Uzun mesafe algýlamalý, Güç kaynaklý(Terminalli)
DC çalýþma gerilimli modeller
(*3) 700mm
Teknik Özellikler
( 1)MS-4 kullanýldýðý zaman da aynýdýr ve 0,1 m altýnda algýlayabilir.
( 2)MS-2 de kullanýlabilir, algýlama mesafesi 0,1~2m olacaktýr, 0,1 m altýnda algýlayabilir.
( 3)Parlak olmayan beyaz kaðýt (200 x 00mm) içindir.
Min. 15mm opak
malzeme Min. 60mm
opak malzeme
Azami 1ms 15m
Azami 40mA
Ayar vidasý
Aydýnlýk / Karanlýk modu seçilebilir NPN/PNP eþzamanlý çýkýþ
Yük gerilimi : Azami 30VDC Yük akýmý : Azami 200mA
Kalýntý gerilimi NPN : Azami 1V, PNP : Min. (Besleme gerilimi -2,5V)
Çalýþma göstergesi: Sarý LED, Kararlýlýk göstergesi: Yeþil LED Terminal baðlantýsý
1 dakika için 1000VAC 50/60Hz X, Y, Z yönlerinde 3 kez 500m/s2(50G)
Kaydýrma anahtarý ile ON Gecikmesi, OFF Gecikmesi, Tek Seferlik Gecikme seçilebilir [Gecikme süresi : 0,1 ~ 5 sn (VR ayarlanabilir)]
(*1) 0,1 ~ 5m(MS-2)
Ters polarite, Aþýrý yük ve kýsa devre korumalarý
(Fotosel kararlý çalýþýyorsa, YEÞÝL kararlý çalýþma bildirim gösterge LEDi ve çýkýþ transistörü aktifleþir.)
NPN açýk kollektör çýkýþý Yük voltajý: Azami 30VDC, Yük akýmý: Azami 50mA, Artýk voltaj : 50mA'de Azami 1V, 16mA'de Azami 0,4V
Min. 20M (500VDC megerde)
±
240 V kare dalga gürültüsü (pals geniþliði :1µsan) gürültü simülatörü ile X, Y, Z yönlerinin her birinde, 10 ila 55Hz frekansta 2 saat boyunca 1,5mm genlik-20 ~ +65ºC(donma olmayan durumda), Saklama: -25 ~ +70ºC
%35 ~ 85 BN(Saklama : %35 ~ 85 BN IP66(IEC standardý)
Gün ýþýðý : Azami 11,000 , Akkor lamba : Azami 3,000
Gövde : ABS, Lens : Pleksiglas
(*2) 0,1 ~ 3m(MS-3 )
Azami 30mA 12-24VDC ± 10%(P-P dalgalanmasý : Azami %10)
Kýrmýzý LED (660) Kýzýl ötesi LED (940nm) Min. 60mm
opak malzeme Algýlama mesafesi
Algýlanabilen nesne
Gecikme Yanýt zamaný Çalýþma gerilimi Akým tüketimi Iþýk kaynaðý Hassasiyet ayarý Çalýþma modu
Kontrol çýkýþý
Gösterim Baðlantý
Dielektrik kuvveti
Þok
Zamanlayýcý iþlevi Koruma devresi Kendinden teþhis çýkýþý
Yalýtým direnci Parazit dayanýmý
Titreþim
Ortam sýcaklýðý Ortam nemi Koruma Malzeme
Onay
Kýzýl ötesi LED (850 nm)
Karþýlýklý
Reflektörlü(Standart) Cisimden yansýmalý
Algýlama tipi Reflektörlü
(polarize filtreli)
Ayar vidasý,Tutturma braketi, Cývatalar, Somunlar Reflektör(MS-3) Reflektör(MS-2)
Aksesuar Ayrý Genel
Yaklaþýk 212g Ürün aðýrlýðý
BX15M-TDT-T BX15M-TDT
BX700-DDT-T BX700-DDT BX5M-MDT-T
BX5M-MDT
BX3M-PDT-T BX3M-PDT Model Zamanlayýcýlý
Standart
Yaklaþýk 124g Yaklaþýk 142g Yaklaþýk 117g
Yarý saydam, Opak malzemeler
Ölçülmüþ ayar mesafesinde azami %20
Ortam aydýnlýðý
(B)Fiber optik sensörler
(O)Sensör kontrol cihazlarý (E)Basýnç sensörleri (F)Enkoderler
(N)Gösterge birimleri (I)SSR/
Güç Kont.
cihazlarý
(P)Anahtar- lamalý güç kaynaklarý (D)Yakýnlýk sensörleri
(Q)Step motor
& Sürücü
& Kontrol cihazlarý (R)Grafik/
Mantýk paneller (M)Tako/Hýz/
Palsmetreler (L)Panel metreler (A)Fotosel
(S)Alan Aðcihazlarý (C)Kapý/Alan sensörleri
(G)Konektör/
Soketler (H)Sýcaklýk kontrol cihazlarý
(J)Sayýcýlar
(K)Zaman- layýcýlar
(T)Üretimden kaldýrýlan modeller&
muadilleri
BX Serisi
Özellik verisi
0 15
50 0
L
Karþýlýklý
L
0 0
L
Cisimden yansýmalý
0 100
BX15M-TFR / BX15M-TFR-T
BX15M-TDT / BX15M-TDT-T BX700-DFR / BX700-DFR-T
BX700-DDT / BX700-DDT-T
q
500 700
300 900
3 6 9 12 15
20°
40°
60°
80° 20° 40° 60°
12 9 6 3
50
100 100
01
0 12
5
4° 2° 0 2° 4°
4 8
12 8 4
2 3 4
1° 3°
1°
3° 60°40° 20° 0 20°40° 60°
L
Reflektörlü Reflektör
(MS-2)
L Reflektör
(MS-2)
q q L
Reflektör (MS-2)
BX5M-MFR / BX5M-MFR-T BX5M-MDT / BX5M-MDT-T
01 5
2 3 4
0 1 5
2 3 4
Reflektörlü
Polarize arkaya yansýtýcý
BX3M-PFR / BX3M-PFR-T BX3M-PDT / BX3M-PDT-T
L L q L
Reflektör (MS-3) Reflektör
(MS-3)
Reflektör (MS-3)
q
0 1
0 3
90 60 30 2
30 60 90 6°4° 2° 0 2° 4°6° 40° 20°10°0
1 3
2
0 30° 10° 20° 30° 40°
1 3
2
0 Alýcý
Verici
Algýlama mesafesi L (mm)
Alýcý
Verici
Algýlama mesafesi L (mm)
Cisimden yansýmalý Standart algýlama hedefi:
Parlak olmayan beyaz kaðýt 200 x 200mm
Algýlama mesafesi L (mm)
Reflektörlü
Algýlama mesafesi L (mm) Algýlama mesafesi L (mm) Algýlama mesafesi L (mm)
Arkaya yansýtýcý
Algýlama mesafesi L (mm) Algýlama mesafesi L (mm) Algýlama mesafesi L (mm)
Ölçüm
yöntemi Veri
Paralel kayma karakteristiði Açý karakteristiði Ölçüm
yöntemi Veri
Algýlama alaný Ölçüm
yöntemi Veri
Sensör açýsý karakteristiði Reflektör açýsý karakteristiði Ölçüm
yöntemi Veri Ölçüm
yöntemi Veri Ölçüm
yöntemi Veri
Sensör açýsý karakteristiði Reflektör açýsý karakteristiði Ölçüm
yöntemi Veri
Paralel kayma karakteristiði
Ölçüm
yöntemi Veri Ölçüm
yöntemi Veri
Paralel kayma karakteristiði
80° 40°30°20°10°0 40° 30° 20° 10°
Sol Merkez Sað
Çalýþma konumu (mm)
Sol Merkez Sað
Çalýþma konumu (mm)
Sol Merkez Sað
Çalýþma konumu (mm)
Sol Merkez Sað
Çalýþma açýsý( )
Sol Merkez Sað
Çalýþma açýsý( ) Sol Merkez Sað
Çalýþma açýsý( )
Uzun mesafe algýlamalý, Güç kaynaklý(Terminalli)
Kararlý ýþýk ON alaný
Kararsýz çalýþma seviyesi
Kararlý ýþýk OFF alaný
Aydýnlýk modu
+ -
Zamanlayýcý mod
Çalýþma modu ve zamanlama çizelgesi
Aydýnlýk Karanlýk Aydýnlýk Karanlýk Aydýnlýk Karanlýk Aydýnlýk Karanlýk
Kontrol çýkýþ diyagramý
Serbest gerilim DC gerilim
Fotoelektrik sensör devresi Baðlantý
Ana devre
Evrensel devresigüç
Sensör devresi Baðlantý
12-24VDC
±%10 Azami 200mA
Azami 200mA
Azami 50mA Aþýrý akým
koruma
Aþýrý akým koruma
Ana devre
Karanlýk modunun çalýþmasý, yukarýdaki aydýnlýk modu çizelge gösteriminin tersidir.
Yanlýþ bir çalýþmayý önlemek için, enerji verildikten sonra cihazlarýn çýkýþý 0,5 sn boyunca OFF durumunu korur.
Kararlýlýk göstergesi (Yeþil LED) ON OFF
Kontrol çýkýþý(TR çýkýþý /Röle kontaðý) Çalýþma göstergesi (Sarý LED) ON
OFF ON OFF
T : Zaman ayarlayýcý tarafýndan ayarlanan zaman
OFFON
ON
ON
OFFON
OFF
OFF OFF
ON
S1 S2
NORMAL MOD
Tek seferlik gecikme
Açma gecikme modu
Kapama gecikme modu
ON
OFF
T OFFON OFFON OFFON ÇIKIÞ
(Kontrol çýkýþý)
T T T
T T T
ON OFF
T T T
ON OFF ON OFF OFFON
T T T
T
Iþýk durumu Zamanlayýcý mod Anahtar konumu
Çalýþma modu
ÇIKIÞ (Kontrol çýkýþý)
ÇIKIÞ (Kontrol çýkýþý)
ÇIKIÞ (Kontrol çýkýþý)
ÇIKIÞ (Kontrol çýkýþý)
ÇIKIÞ (Kontrol çýkýþý)
ÇIKIÞ (Kontrol çýkýþý) Kararsýz çalýþma seviyesi
Kararlý aydýnlýk seviyesi
Kararlý karanlýk seviyesi Enerji 3
1 4
24-240VAC 24-240VDC 5
2 N.O N.C COM
ÇIKIÞ 250VAC 3A 30VDC 3A Çýkýþ rölesi
}
Çýkýþ koruma aygýtý olan bir üründe kontrol çýkýþ terminali kýsa devre yapýldýðýnda ya da aþýrý akým durumu oluþtuðunda koruma devresi çýkýþý kesecektir.
Yük Yük
Yük 3
1 4
5 2
(B)Fiber optik sensörler
(O)Sensör kontrol cihazlarý (E)Basýnç sensörleri (F)Enkoderler
(N)Gösterge birimleri (I)SSR/
Güç Kont.
cihazlarý
(P)Anahtar- lamalý güç kaynaklarý (D)Yakýnlýk sensörleri
(Q)Step motor
& Sürücü
& Kontrol cihazlarý (R)Grafik/
Mantýk paneller (M)Tako/Hýz/
Palsmetreler (L)Panel metreler (A)Fotosel
(S)Alan Aðcihazlarý (C)Kapý/Alan sensörleri
(G)Konektör/
Soketler (H)Sýcaklýk kontrol cihazlarý
(J)Sayýcýlar
(K)Zaman- layýcýlar
(T)Üretimden kaldýrýlan modeller&
muadilleri
BX Serisi
MIN MAX MIN MAX BX3M-MFR-T
L ON D ON STAB .
. SENS ÇIKIÞ
TIMER S1 S2
S1S2MODE ONON OFF OFF ONOFF ON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
MINMAX MIN MAX BX3M-MDT-T
L ON
D ON STAB .
. SENS ÇIKIÞ
TIMER S1 S2
S1S2MODE ON OFFON OFF ON OFFON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
NK NA
MIN
MAX MAX MIN
BX3M-MFR-T LON
D ON
STAB
..SENS
ÇIKIÞ TIMER
S1S2 S1 S2
MODE ONONOFFOFF
ONOFF ONOFF NOMAL 0S DELAY ON DELAY OFF DELAY
ON KOREA 3B038A
1 4 2 5 3 B X 1 5 M - T D T 1
KOREA B738B
T R A N S M I T T E R
MIN
MAX MAX MIN
BX3M-MFR-T LON
D ON
STAB
.. SENS
ÇIKIÞ TIMER
S1S2 S1 S2
MODE ONONOFFOFF
ON OFF ON OFF NOMAL 0S DELAY ON DELAY OFF DELAY
ON KOREA3B038A
1 4 2 5 3 B X 1 5 M - T D T 1
KOREA B738B
T R A N S M I T T E R
NA NK
MIN MAX MIN MAX BX700-DFR
L ON
D ON STAB .
. SENS
ÇIKIÞ
TIMER S1 S2
S1S2MODE ON ON OFF OFF ON OFF ON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
MINMAX MIN MAX BX700-DDT-T
L ON
D ON
STAB .
. SENS ÇIKIÞ
TIMER S1 S2
S1S2MODE ON ON OFF OFF ON OFF ON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
MIN MA
MIN MA
BX3M-MFR-
T L O
N D ON
STAB .
. SENS
ÇIKIÞ
TIMER S1S
2
S1S2 MODE ONO N OFFOF F ON OFFON OFF NOMAL0S DELAY ON DELAY OFF ON
KOREA 3B038 A
1 4 53
Terminal No.
1 4 2 5 3
45 ø6~10mm
60 50
Baðlantýlar
Algýlanacak
nesne Algýlanacak
nesne Algýlanacak
nesne Algýlanacak
nesne
Algýlanacak nesne Algýlanacak
nesne
Karþýlýklý
Reflektörlü / Reflektörlü polarize filtreli
BX5M-MDT, BX5M-MDT-T
BX3M-PDT, BX3M-PDT-T
BX5M-MFR, BX5M-MFR-T
BX3M-PFR, BX3M-PFR-T
Cisimden yansýmalý
BX700-DFR, BX700-DFR-T BX700-DDT, BX700-DDT-T
BX15M-TFR1 BX15M-TFR 2,
BX15M-TFR-T2 BX15M-TDT1 BX15M-TDT2,
BX15M-TDT-T2
Kablo
Reflektör COM
Enerji 24-240VAC 24-240VDC
1 42 53
ÇIKIÞ1(NPN) 12-24VDC
1 42 53
+ -
Reflektör
Azami 10
Azami 19
Azami 7
Azami 7
Min. 3,6 Azami 10
Azami 19
Azami 7
Azami 7
Min. 3,6
Klips terminal boyutu
(Birim:mm) ÇIKIÞ1(NPN) Kararlýlýk
12-24VDC 12-24VDC
1 42 53
COM 24-240VAC
24-240VDC 24-240VAC
24-240VDC
1 42 53
Enerji Enerji - + - +
ÇIKIÞ2(PNP)
Kararlýlýk
ÇIKIÞ2(PNP)
ÇIKIÞ1(NPN) 12-24VDC
1 42 53
+
- Kararlýlýk
ÇIKIÞ2(PNP)
- +
- +
- +
- +
COM Güç
24-240VAC 24-240VDC
1 42 53
NK NA
Kablo tutucu
Su geçirmez conta Rondela
Kapak
Uzun mesafe algýlamalý, Güç kaynaklý(Terminalli)
Zamanlayýcý modu seçim anahtarý
Zamanlayýcý iþlevi olmayan modelde zamanlayýcý modu seçim anahtarý ve zamanlayýcý ayarlayýcý yoktur.
Terminal No. Güç göstergesi (Sarý)
[Verici] [Alýcý]
Çalýþma göstergesi
(Sarý) Kararlýlýk(Yeþil)
Zamanlayýcý ayarlayýcý Zamanlayýcý modu seçim anahtarý
1 42 53 MIN MAXMIN MAX
BX3M-MDT-T
L ON D ON
STAB .
. SENS ÇIKIÞ
TIMER S1 S2
S1S2 MODE ON ON OFFOFF ON OFFON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
73,5 80
M4 VÝDA
D ON / L ON seçim anahtarý
Terminal No.
D ON / L ON seçim anahtarý Zamanlayýcý modu seçim anahtarý
Terminal No.
Kendinden teþhis göstergesi (Yeþil)
Çalýþma göstergesi (Sarý)
Hassasiyet ayarlayýcý Zamanlayýcý ayarlayýcý
8 24
46,5 50,5
6,8 3-4,2
6,81320 1320 8 24
46,5 3-4,2
1,6
8,4
1 42 53 MIN MAXMIN MAX
BX700-DDT-T
L ON
D ON
STAB.
. SENS ÇIKIÞ
TIMER S1 S2
S1S2 MODE ON ON OFF OFF ON OFF ON OFF NOMAL 0S DELAY ON DELAY OFF DELAY ON
KOREA 3B038A
D ON / L ON seçim anahtarý Terminal No.
Kararlýlýk(Yeþil)
Çalýþma göstergesi (Sarý)
Hassasiyet ayar vidasý Zamanlayýcý ayar vidasý
1 42 53 MIN MAX
Hassasiyet ayar vidasý
1 4 2 5 3
MIN
MAX MAX
BX15M-TDT2-T
LON
D ON
STAB
.
ÇIKIÞ TIMER
S1 S2
S1 S2
MODE ONONOFFOFF
ONOFF ONOFF NOMAL 0S DELAY ON DELAY OFF DELAY
ON KOREA
3B038A
Braket
Braket
Ürün
(Birim:mm)
Baðlantýlar
Boyutlar
40 5
25,4 25
31,5 26,365 5,23
M4 VÝDA
Altýgen somun (yan: 22mm) Kullanýlabilir kablo
6~ 10 Optik eksen
25,545
16 45 50,5 6,5
80
72,83
M4 VÝDA
39,31,6
25
Optik eksen
Reflektör
34 40,5
52 60,5
2-ø3,8
8
2,5
34 86,1
52 60,5
4- 3,6
Karþýlýklý
Reflektörlü / Polarize filtreli reflektörlü Cisimden yansýmalý
OPER
3B181 KOREA
BX15M-TFR1
. SENS
<MS-2 > < MS-3 > < MS-4 >
7
2 25.9 1,7
28,6 3862,8
20 29,3 2- 3,2
(B)Fiber optik sensörler
(O)Sensör kontrol cihazlarý (E)Basýnç sensörleri (F)Enkoderler
(N)Gösterge birimleri (I)SSR/
Güç Kont.
cihazlarý
(P)Anahtar- lamalý güç kaynaklarý (D)Yakýnlýk sensörleri
(Q)Step motor
& Sürücü
& Kontrol cihazlarý (R)Grafik/
Mantýk paneller (M)Tako/Hýz/
Palsmetreler (L)Panel metreler (A)Fotosel
(S)Alan Aðcihazlarý (C)Kapý/Alan sensörleri
(G)Konektör/
Soketler
(H)Sýcaklýk kontrol cihazlarý
(J)Sayýcýlar
(K)Zaman- layýcýlar
(T)Üretimden kaldýrýlan modeller&
muadilleri
BX Serisi
1.Verici ve alýcýyý birbirine dönük olacak þekilde monte ettikten sonra fotosellere enerji verin.
2.Alýcýyý, sola, saða, yukarý ve aþaðý ayarlayarak, göstergenin yandýðý çalýþma aralýðýnýn ortasýna yerleþtirin.
3.Yukarý ve aþaðý yönü de ayný þekilde ayarlayýn.
4.Ayar iþleminden sonra, optik eksene bir nesne koyarak çalýþma kararlýlýðýný kontrol edin.
Algýlanacak nesne yarý saydam ya da gövdesi 15mm'den küçükse, ýþýðýn içine iþlemesi nedeniyle sensör tarafýndan algýlanamayabilir.
1. Arkaplan nesneleri ya da montaj yönüne göre hassasiyeti ayarlayýn.
2. Algýlanacak nesneyi hedef noktaya koyun ve ardýndan hassasiyet ayar vidasýný minimum konumundan yavaþça döndürerek, çýkýþ göstergesinin yandýðý fakat kararlýlýk (Yeþil LED) göstergesinin sönük kaldýðý noktasýný bulunuz.
3. Ayar vidasýný hedef kaldýrýlmýþ haldeyken yavaþça yükseltirseniz, çalýþma göstergesi (Sarý LED) sönecek ve kendinden teþhis göstergesi (Yeþil LEd) yanacaktýr.
Bu konumu noktasý olarak iþaretleyin. [Kararlýlýk göstergesi (Yeþil LED) ve çalýþma göstergesi (Sarý LED) söndüðünde, azami hassasiyet konumu olacaktýr.]
4. Ayar vidasýný iki anahtarlama konumu ( ile ) ortasýnda olacak þekilde ayarlayýnýz.
Yukarýda belirtilen hassasiyet ayarý Aydýnlýk modu çalýþmasý içindir. Karanlýk modunda, çalýþma göstergesi (Sarý LED)in çalýþmasý ters olacaktýr.
Kurulum alaný çok küçükse, lütfen ayný algýlama mesafesi için MS-2 yerine MS-4 kullanýn.
Reflektörlü (polarize filtreli)
Optik eksen
3B034BKOREA ÇIKINC
12-24VDC PHOTOELECTRIC
14
523 ÇIKIKararlýl
ÇIKIÞ:NPN O C
MAX200mAKararlýlýk:NPN O C MAX50mA
Kararlýl BX3M-MDT
1. Fotoseli ve reflektörü (MS-2) birbirine dönük olacak þekilde monte ettikten sonra enerji verin.
2. Reflektör ya da sensörü sola, saða, yukarý ve aþaðý ayarlayarak, fotoseli göstergenin yandýðý çalýþma aralýðýnýn ortasýna yerleþtirin.
3. Yukarý ve aþaðý yönü de ayný þekilde ayarlayýn 4. Ayar iþleminden sonra, optik eksene bir nesne koyarak çalýþma kararlýlýðýný kontrol edin.
2 adetten fazla fotoseli paralel olarak kullanacaksanýz, bunlarýn arasýndaki boþluk 30cm'den fazla olmalýdýr.
Nesnenin yansýtýcýlýðý parlak olmayan beyaz kaðýttan daha yüksekse, nesne fotosele yakýn olduðundan nesneden gelen yansýma nedeniyle arýza oluþabilir. Bu nedenle nesne ile fotosel arasýnda yeterli alan
býrakýlmalý ve fotosel ya da nesne yüzeyi optik eksene 30
º~45
ºarasýnda bir açýyla takýlmalýdýr. (Yüksek yansýtýcýlýðý olan bir nesneyi algýlarken, polarize filtreli fotosel kullanýlmalýdýr.)
Hassasiyet ayarý : Cisimden yansýmalý modele bakýn.
Hassasiyet ayarý: Cisimden yansýmalý modele bakýn.
<MS-4 >
Reflektörlü
Montaj ve hassasiyet ayarý
Karþýlýklý
Cisimden yansýmalý
Vericinin polarize filtresinden geçen ýþýk MS-2'ye yatay yönde dönerek ulaþýr, filtre içinden fotosele ise MS-2 tarafýndan dikey yönde çevrilerek iletilir. Bu fotosel normal aynayý bile sorunsuzca algýlayabilir.
Reflektör (MS-2) Algýlanacak
nesne
Alýcý
Sað / Sol ayarý
Yukarý / Aþaðý ayarý Verici
Fotosel
Algýlanacak nesne
Optimum konum
MAX MIN
Foto sensörü
Sað / Sol ayarý
Yukarý / Aþaðý ayarý
Reflektör(MS-2)
L 30° ~ 45°
Alýcý
