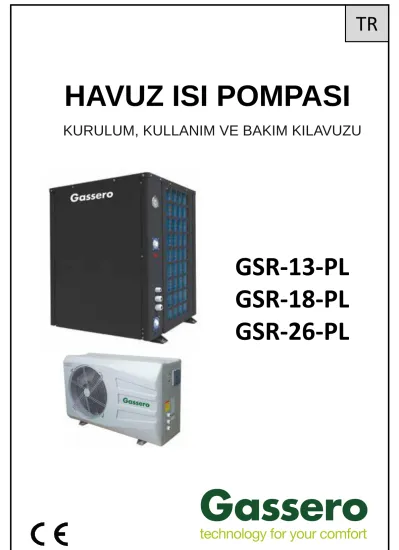

KURULUM, KULLANIM VE BAKIM KILAVUZU
TR
50 70 90 115 125 150 HAVUZ ISI POMPASI
GSR-13-PL
GSR-18-PL
GSR-26-PL
1. Havuz Isı Pompasının Tanıtımı 2
2. Güvenlik Önlemleri 3
2.1 Genel 3
2.2 Taşıma ve Depolama 3
3. Teknik Özellikler 4
3.1 Teknik Tablo 4
4. Boyutlar 5
5. Kurulum 7
5.1 Kurulum Yeri 7
5.2 Bağlantı Şemaları 8
5.3 By-Pass Ayarları 8
5.4 Donma Koruma İle İlgili Konular 9
5.5 Elektriksel Bağlantılar 10
5.6 Elektrik Devre Şemaları 11
6. Kontrol Paneli 14
6.1 ON-OFF 14
6.2 Çalışma Modları 14
6.3 Zaman Ayarı 15
6.4 Su Sıcaklık Ayarı 15
6.5 Çalışma Bilgileri 15
6.6 Su Akış Tespiti 16
7. Parametreler 16
7.1 Kontrol Paneli Açıklamaları 16
8. Bakım ve Sorun Giderme 17
9. Manometre Talimatı 17
İÇİNDEKİLER
ÖNEMLİ !
ISI POMPASINI MONTE ETMEDEN ÖNCE LÜTFEN BU KILAVUZU DIKKATLICE OKUYUN.
AKSI TAKDIRDE ISI POMPASI ZARAR GÖREBİLİR, KURULUMCU VE KULLANICI ZARAR GÖREBİLİR VEYA FINANSAL KAYIPLAR MEYDANA GELEBİLİR.
ISI POMPASI PROFESYONELLER VEYA UZMAN PERSONELLER TARAFINDAN KURULMALIDIR.
GASSERO ISI POMPASI GASSERO YETKİLİ SERVİS TARAFINDAN
DEVREYE ALINMALIDIR. AKSİ TAKTİRDE GARANTİ KAPSAMI
DIŞINDADIR.
1. HAVUZ ISI POMPASININ TANITIMI
GASSERO ısı pompası, yüzme havuzu için Avrupa standartlarına uygun olarak üretilmiştir.
Isı pompasını monte etmeden önce lütfen bu kılavuzu dikkatlice okuyun. Aksi takdirde ısı pompası zarar görebilir, kurulumcu ve kullanıcı zarar görebilir veya finansal kayıplar meydana gelebilir.
GASSERO Havuz Isı Pompasının Özellikleri -Yüksek Verimlilik
5.5'e varan COP değerine sahip GASSERO ısı pompaları, normal elektrikli havuz ısıtma sistemlerine göre
% 80 oranlarda maliyet avantajı sağlarlar.
-Uzun ömürlü
Titanyum ve PVC malzemelerinden imal edilmiş özel ısı eşanjörü sayesinde, klorlu havuz suyuna dayanıklıdır ve direk havuz suyu ile kullanılabilir.
- Kolay Kontrol ve Çalıştırma
GASSERO ısı pompasının kullanımı için, cihazı çalıştırın ve istenilen havuz suyu sıcaklığını ayarlayın.
Sistemde tüm çalışma parametrelerinin ayarlanmasına izin veren bir mikro bilgisayar denetleyicisi bulunur.
Çalışma durumu LCD ekranda görüntülenebilir.
-Yüksek kaliteli bileşenler
GASSERO ısı pompaları yüksek kaliteli Japon marka kompresör (Mitsubishi, Toshiba, Sanyo) ve çevreci R410A gaz sayesinde yüksek performans elde eder.
Sudaki klor iyonundan kaynaklanan korozyona dayanıklı özel titanyum ısı eşanjörüne sahiptir. Hidrofilik Fin- Tip evaporatör, su akışında ve buz çözmede iyi performans sağlar.
2. GÜVENLİK ÖNLEMLERİ
Kullanım öncesi güvenlik önlemlerinin dikkatlice okuyun.
Bu önlemler güvenlik açısından çok önemlidir.
2.1 GENEL
2.1 Genel
1-Isı pompasını kurmadan önce, mevcut elektrik bağlantılarınızın teknik veriler tablosunda ve bağlantı diyagramları bölümünde verilen değerleri karşıladığından emin olunuz.
2-Cihaz içerisinde beklenmedik bir kısa devre olduğunda, çarpılmalara karşı önlem olarak topraklama yapılmış olmalıdır. Bu yüzden ısı pompasının besleneceği hatta mutlaka topraklama yapılmış olmalıdır.
3- Yerel yönetmeliklerde belirtilen tüm elektrik koruma ekipmanlarını uygulayın.
4-Isı pompası, güvenilir bir zemine veya destekleyici konsol üzerine kurulmalıdır.
5-Isı Pompası zemine kurulacaksa, yağışlı mevsimde suyun girmesini önlemek için zemini veya destekleyici konsolu yükseltin. Ayrıca biriken karların hava çıkısını engellememesi önlenmelidir. Isı pompasının yerden 20 - 30 cm yüksekliğe monte edilmesi tavsiye edilir.
6-Isı pompasında 2 adet drenaj deligi mevcuttur. Bu deliklere bağlanacak olan drenaj hortumunun bağlantısı, ısı pompası yere sabitlenmeden önce yapılmalıdır.
7-Çevresel zararları önlemek için ısı pompasının altında drenaj suyu tahliyesi için gerekli bağlantılar yapılmalıdır.
8-Isı pompasının havalandırması tam olarak yapılmalıdır. Hava çıkış yönünde herhangi bir engel olmamalıdır. Isı pompasına kolay müdahale için servis boşluklarının bırakıldığından emin olun.
9-Havalandırma fanına herhangi bir çubuk veya parmaklarınızı sokmayın.
10-Isı pompasını, yağ, yanıcı gaz, kükürt bileşeni gibi aşındırıcı materyallerin ya da yüksek frekanslı ekipmanların bulunduğu yerlere kurmayın.
11-Isı pompası genellikle konuta yakın alanlarda konumlandırılır. Gürültü etkisini azaltmak için uygun önlemler alınmalıdır.
12-Bakım / onarımdan önce ısı pompasının elektrik beslemesi kesilmeli, müdahaleler kesinlikle profesyonel kişiler tarafından yapılmalıdır.
13- Anormal ses ya da yanık kokusu gibi beklenmedik bir durum ile karşılaşırsanız hemen enerji bağlantısını kesin ve gerekli kontroller ve onarımlar için GASSERO yetkili servise haber verin.
14-Isı pompasını temizlemek istediğinizde aşağıdaki talimatlara uyun.
a. Temizlik yapmadan önce potansiyel tehlikelere karşı elektrik beslemesini kesin.
b. Cihazı suyla yıkamak elektrik çarpmasına neden olabilir. Cihazı çok ıslak olmayan bir bez yardımıyla silebilirsiniz.
2.2 TAŞIMA VE DEPOLAMA
1-Isı pompasını sadece DİK olarak taşınmalı ve depolanmalıdır. Isı pompasını yan yatırmayın.
2-Isı pompası, paketlenmiş bir palet üzerine sabitlenmiş şekilde taşınmalı ve depolanmalıdır.
3-Isı pompası taşıma ve kurulum sonrasında 12 saat çalıştırılmamalıdır.
3. TEKNİK ÖZELLİKLER
3.1 TEKNİK TABLO
(1) Ortam sıcaklığı 24°C (DB)/19°C(WB), giriş su sıcaklığı 27°C
(2) 1 metre, 4 metre veya 10 metre mesafedeki ses (dB(A)) (EN ISO 3741 & EN ISO 354 direktiflerine göre)
GSR13-PL GSR-18-PL GSR-26-PL
W 13500 18000 26000
Hava 24°C / Su 27°C BTU 46035 61380 88660
(1) Isıtma Giriş Gücü W 2180 2610 4750
Isıtma Çalışma Akımı A 10,43 12,5 8,39
COP 5,7 5,3 5,47
A 18 24 14
V/Ph/Hz 220V/1Ph/50Hz 220V/1Ph/50Hz 380-415V/3Ph/50Hz 15°C ~ 40°C 15°C ~ 40°C 15°C ~ 40°C
-5°C ~ 43°C -5°C ~ 43°C -5°C ~ 43°C
R410A R410A R410A
Titanyum Titanyum Titanyum
Hidrofilik Aluminyum Ø9,52 iç
oluk tüpü
Hidrofilik Aluminyum Ø9,52 iç
oluk tüpü
Hidrofilik Aluminyum Ø9,52 iç
oluk tüpü
Tüketimi W 80 140 320
Fan Hızı D/dk 900 800 800
Kılcal Kılcal Kılcal
LCD LCD LCD
" 1,5" 1,5" 1,5"
mm PVC 50 PVC 50 PVC 50
m3/h 5,5 6 8
Ses Basınç Seviyesi 1m/4m/10m (2) dB(A) 52/40/32 52/40/32 55/44/34
Ölçüler ExDxY mm 1012*306*613 1116*425*686 752*691*951
Paket Boyutu ExDxY mm 1135*390*750 1250*505*825 1528*805*1420
Net Ağırlık 105 115 124
Brüt Ağırlık 120 130 146
Hidrolik Bağlantı Su Akış Hacmi Fan Motoru
Ağırlık kg
Isıtma Kapasitesi
Evaporatör
Kılcak Yada Genleşme Valfi Kontrol Paneli
Su Giriş Çıkış Ölçüleri Maksimum Akım Güç Kaynağı Çıkış Sıcaklık Aralığı Çalışma Sıcaklık Aralığı Soğutucu Gaz
Eşanjör
4. BOYUTLAR
GSR-13-PL GSR-18-PL
GSR-13-PL GSR-18-PL
A 422 422
B 452 452
C 640 640
D 754 754
E 1026 1026
F 300 355
G 135 122
H 415 415
GSR-26-PL
GSR-26-PL
A 960
B 752
C 691
D 765
E 460
F 122
G 450
5.1 KURULUM YERİ
1. Kurulum için montaj, bakım ve onarım işlerinin kolay yapılabileceği bir yer seçilmelidir.
2. Isı Pompası zemine kurulacaksa, yağışlı mevsimde suyun girmesini önlemek için zemini veya destekleyici konsolu yükseltin. Ayrıca biriken karların hava çıkısını engellememesi önlenmelidir. Isı pompasının yerden 20 - 30 cm yüksekliğe monte edilmesi tavsiye edilir.
3. Çevresel zararları önlemek için ısı pompasının altında drenaj suyu tahliyesi için gerekli bağlantılar yapılmalıdır.
4. Isı pompası balkona veya binanın cephesine kurulacaksa, binanın yapısal güvenliği gözetilmeli, özellikle balkonları izin verilen tasıma kapasitesini aşmayacak şekilde montaj yapılmalıdır.
5. Isı pompasının iyi havalandırıldığından emin olunmalıdır. Hava egzozu yönü, komsu bina pencerelerine bakmayacak ve çıkan hava geri dönmeyecek şekilde olmalıdır. Ayrıca, cihazın etrafında yeterli
müdahale alanı bırakılmalıdır.
6. Isı pompasını, yağ, yanıcı gaz, kükürt bileşeni gibi aşındırıcı materyallerin ya da yüksek frekanslı ekipmanların bulunduğu yerlere kurmayın.
7. Isı pompası sağlam bir zemine veya konsol üzerine kurulmalıdır. Bu zeminin / konsolun yük taşıma kapasitesi cihaz ağırlığının 3 katı olmalı ve bağlantı elemanlarının arızalanmasını önlemek için koruyucu önlemler alınmalıdır.
8. Cihaz tayfun / deprem tehlikesi bulunan yerlere kurulmamalıdır. Isı pompasının düşmesi nedeniyle ciddi kazalar yaşanabilir. Bu yüzden ısı pompası havada asılı bir şekilde kurulmamalıdır.
9. Çamur sıçramasını önlemek amacıyla, ısı pompası yola yakın yerlere kurulmamalıdır.
10.Isı pompası mümkün oldukça çocukların erişemeyeceği yerlere kurulmalıdır.
Not : Havuz Isı Pompaları aşağıdaki üç faktörün olduğu her lokasyonda iyi performans sergiler.
1-Açık hava, 2- Uygun elektrik,
3- Uygun filtreli havuz boruları
Isı pompaları aşağıdaki görselde belirtilen minimum uzaklık mesafelerinin sağlandığı mekanlarda kurulabilir.
Kapalı havuz montajı için lütfen uygulama firmasına danışın.
Isı pompasını, cihazdan çıkan havanın ger dönerek tekrar cihaza gelmeyeceği yerlere monte edilmelidir.
Hava girişini tıkayabilecek çalıların yakınına ve sınırlı hava hacmine sahip kapalı alanlara kurulum
yapılmamalıdır. Bu tür yerler cihazın sürekli taze hava beslemesini engeller ve cihaz verimliliğini düşürür.
Gerekli minimum mesafeler için alttaki şemaya bakınız.
5. KURULUM
5.3 BY PASS AYARLARI
-Tüm kimyasal ilave işlemlerinin, ısı pompasının gidiş yönünde bulunan kanallardan yapılması gereklidir.
-Havuz pompasının akış hızı, ısı pompasının eşanjörü için izin verilen akışın %20 üstü olması durumunda, yanda gösterildiği şekilde bir By-Pass sistemi tasarlanmalı ve uygulanmalıdır.
5.2 BAĞLANTI ŞEMALARI
- By-Pass sistemi doğru ayarlandığında, havuz ısı pompası en iyi performansı sergileyecektir.
Ayarlama;
Vana 1: hafifçe kapatın, Vana 2: yarı açık, Vana 3: tamamen açık
1. Isı pompası otomatik donma koruma fonksiyonu mevcuttur. Ünite normal çalışıyorsa kendisini donmaya karşı koruyacaktır.
2. Ortam sıcaklığı sıfırın altında değerlere sahip olduğunda, ısı pompası 3 saatten fazla durduğunda veya elektrik bağlantısı uzun süreli kesildiğinde donmaya karşı önlem olarak sistemdeki tüm suyun
boşaltılması gereklidir. Bu işlem için sistemin giriş ve çıkışlarına boşaltma vanaları koyulmalıdır.
3. Isı pompası uzun süre kullanılmayacaksa, elektriği kesilmeli, suyu boşaltılmalı ve üzeri örtülmelidir.
4. Uzun süre kullanılmayıp, içindeki su boşaltılan ısı pompasını yeniden başlatmadan önce, kullanıcının GASSERO yetkili servisine tüm sistemi kontrol ettirmesi ve kurulumu yeni baştan yaptırması
gerekmektedir.
5.4 DONMA KORUMA İLE İLGİLİ KONULAR
Sistem suyunun temiz olduğundan emin olmak için filtreler düzenli olarak temizlenmelidir.
5.5 ELEKTRİKSEL BAĞLANTILAR Bu bölüm sadece tavsiye niteliğindedir.
Şartlar ve gereklilikler kurulum koşullarına göre kontrol edilmelidir. Elektriksel bağlantılar mutlaka yetkili teknisyenler veya mühendisler gözetiminde yapılmalıdır.
1. Isı pompası elektrik enerji bağlantıları, sistemin kurulacağı ülkede geçerli olan standart ve
yönetmeliklere uygun koruma ekipmanları ile korunmalıdır. (Bu ekipmanlar cihaz ile birlikte verilmez).
2. Bu ısı pompası, tam toprak ve nötr / nötr topraklama sistemlerine sahip genel bir güç kaynağına bağlantı için tasarlanmıştır.
3. Güç kablosu (elektrik besleme kablosu) en az 3 mm'lik bir kesme boşluğuna sahip bir devre kesiciye (sigortaya) bağlanmalıdır. Gelen besleme, sigortalı bir dağıtım panosu üzerinden monofaze cihazlar için 220-240V/1/50Hz, trifaze cihazlar için 380V/3pH/50Hz olmalıdır.
4. Binada elektrik izolasyon testi yapılacaksa ısı pompasının elektrik bağlantısını kestiğinizden emin olunuz.
5. Haberleşme kablosu STP (korumalı, çift bükümlü ) olmalı, boyut 0,5 mm'den az olmamalıdır.
ÖNEMLİ HATIRLATMA
1. Çalışma sırasında ±% 10 voltaj değişimi kabul edilebilir.
2. Elektrik besleme kanalları sıkıca bağlanmalıdır.
3. Kablo dış mekan kullanımı için uygun olmalıdır.
4. Güç kablosunu ısı pompasına geçirmek için bir kablo rakoru kullanılmalıdır.
G SR -13 -PL
5.6 ELEKTRİK DEVRE ŞEMALARI
G SR -18 -PL
G SR -26 -PL
6. KONTROL PANELİ
Isıtma modunda normal ekran görüntüsü Tüm semboller aktif görünüm
Ekran altındaki düğmeler
Isı pompası kontrol paneli üzerinden kapatıldığında, ekranda «Stand-by» yazısı görüntülenir.
Düğmesi, ısı pompasını başlatmak / durdurmak için kullanılır.
Cihazın tamamen durması birkaç dakika sürebilir.
-Düğmesi, çalışma modunu değiştirmek için kullanılır. Tuşa basıldığında seçilen moda karşılık gelen simge görüntülenir.
Otomatik: Isıtma ve Soğutma.
Isı pompası su sıcaklığını istenilen değerde tutar. (+/– 1°C)
Isıtma Modu: Sadece Isıtma
Isı pompası havuz suyunu istenilen değere kadar ısıtır. (+/– 1°C)
6.1 ON-OFF
6.2 ÇALIŞMA MODLARI
Düğmesine 1 kez basıldığında saat yanıp sönmeye başlayacaktır.
Düğmelerine basarak saati ayarlayın.
Düğmelerine basarak dakikayı ayarlayın.
Düğmesine 1 kez basıldığında dakika yanıp sönmeye başlayacaktır.
Yapılan zaman ayarını onaylamak için 1 kez basın.
Isı pompasını başlatın ve istediğiniz modu seçin.
Düğmesine bastığınızda ekranda “SET” ve ayarlanan su sıcaklığı görülecektir.
Düğmelerine basarak su sıcaklığını değiştirebilirsiniz.
Isı pompasının sol alt köşesindeki 3 sembol çalışma bilgilerini gösterir. Başlangıç zamanı gecikmesi sırasında ilgili sembol yanıp söner.
İlk sembol su akışını gösterir İkinci sembol fanı gösteri
Üçüncü sembol kompresörü gösterir
Sembolü, makinenin buz çözme işlemi yapıldığını gösterir.
Sembolü, kontrol panelinin kilitlendigini gösterir.
Kontrol panelini kilitlemek veya kilidini açmak için düğmelerine aynı anda birkaç saniye boyunca basın.
6.3 ZAMAN AYARI
6.4 SU SICAKLIK AYARI
6.5 ÇALIŞMA BİLGİLERİ
Isı pompası susuz çalıştırılamaz. Bu yüzden tüm modellerde, pompanın çalışıp çalışmadığını kontrol eden bir su akış anahtarı bulunur.
“Akış” LED yanıyorsa = su pompası çalışıyor. “Akış” LED yanmıyorsa = su pompası çalışmıyor.
İç Parametreler
Tuşu parametreleri kontrol etmek için kullanılır. Bu parametreler sadece profesyonel kişiler tarafından kontrol edilebilir.
Parametreler görüntülendiğinde ekranda sembolü görülecektir.
6.6 SU AKIŞ TESPİTİ
7.1 KONTROL PANELİ AÇIKLAMLARI
7. PARAMETRELER
EKRAN AÇIKLAMA KONTROL ÇÖZÜM
OFF STAND-BY - -
- Su giriş ve çıkış bağlantılarının doğru bağlanıp bağlanmadığını kontrol edin.
FLO - Pompanın çalışıp çalışmadığı kontrol edin.
EE3
- Akış anahtarının doğru çalışıp çalışmadığını kontrol edin
Faz Hatası
(400V ile çalışan ısı pompalarında)
- Pompanın çalışıp çalışmadığı kontrol edin.
- By-Pass ayarını kontrol edin
EE7 Hafıza sorunu - PCB' yi değiştirin
EE8 İletişim hatası - Kontrol paneli ile elektronik kart arasındaki elektriksel bağlantıları kontrol edin
PP1 Prob hatası (Su giriş) PP3
(PP10) PP4 (PP11)
PP5 Prob hatası (Ortam) PP6
(PP8)
PP7 Defrost koruması - Dış hava sıcaklığı ısı pompasının çalışma sıcaklığık aralığından daha düşük
HP / HP2 - By-Pass ayarını kontrol edin
PP9 / PP12 - Su akışını kontrol edin
-Isı pompasının içinde gaz olup olmadığını kontrol edin (Cihaz durduğunda 0,5 ve 1,5 EE4
EE6 Kompresör çıkış sıcakığı çok yüksek
Yüksek basınç koruması Isı pompasını kısa bir süre kapatın.
Cihazı çalışıtırdığınızda sorun devam ediyorsa GASSERO yetkili servis ile GASSERO Yetkili servis ile iletişim kurun
Prob hatası (Evaporatör)
Prob hatası (Kompresör Giriş)
- Prob bağlantıları kontrol edin
Su giriş ve su çıkış arasında çok fazla
fark var - By-Pass ayarını kontrol edin
Su akışı yok veya akış anahtarı su akışını algılamıyor
- 2 faz kablosunu ters çevirin
8. BAKIM VE SORUN GİDERME
Isı pompaları yüksek otomasyona sahip gelişmiş bir ekipmandır. Düzenli kontrol ve etkili bakım ısı pompasının ömrünü ve güvenilirliğini arttırabilir.
- Sistemdeki suyun temizliğini sağlamak ve filtre tıkanıklığından kaynaklanan hasarı önlemek için harici su filtresi düzenli olarak temizlenmelidir.
- Isı pompasına ait tüm koruma ayarları fabrikada ayarlanmıştır. Bu ayarlar kullanıcılar tarafından değiştirilmemelidir.
- Elektrik sistemi ve kablo bağlantıları düzenli kontrol edilmelidir. Gevşek kablo bağlantıları düzeltilmeli ve elektrik bileşenleri zamanında onarılmalıdır.
- Sistemde oluşacak hava, sirkülasyon sorununa neden olarak ısı pompasının performansını ve güvenilirliğini engeller. Bu durumu önlemek için su besleme sistemi, tahliye vanası, su seviyesi kontrol sistemi ve hava deşarj sistemi düzenli olarak kontrol edilmelidir.
- Pompanın ve vanaların sağlıklı çalışıp çalışmadığını kontrol edin ve bağlantı yerlerinde sızıntı olmadığından emin olun.
- Isı pompasının çevresi kuru, temiz ve havalandırılmış olarak tutulmalıdır. Yüksek verimliliği korumak için evaporatörü düzenli olarak temizleyin.
- İç boru bağlantıları ve soğutucu akışkan servis portu yağ nedeni ile kirlenmiş olmamalıdır. Soğutucu gaz sızıntısı olmadığından emin olun.
- Isı pompası uzun süre kullanılmayacaksa, borulardaki tüm su boşaltılmalı, elektriği kesilmeli ve dış etkilere karsı korunmalıdır. Bir sonraki çalıştırmadan önce sistemin tam olarak kontrol edilmesi gerekir.
- Isı pompası kontrol panelinde bir hata görüntülendiğinde yetkili servis aranmalıdır.
- Kondenseri 50C-60˚C’ nin altındaki sıcaklıklarda %15 yoğunluktaki fosforik asitle temizleyin. Sirkülasyon pompasını 3 saat çalıştırın ve ardından 3 kez temiz suyla yıkayın. Boruları monte ederken, temizlikte kullanım için borulara 3 yollu vana ekleyin ve çıkısını kapatın. Kondenseri temizlemek için aşındırıcı kimyasallar kullanılması yasaktır.
- Su tankının içini belirli periyotta temizlenmelidir. (Su kalitesine göre iki ayda bir temizlenmesi tavsiye edilir.)
9. MANOMETRE TALİMATI
Manometre, bir tür yüksek basınç ekipmanıdır. Isı pompası açıkken, manometre soğutucunun basıncını gösterir. Bu değer maksimum 42kg / cm² dir. Isı pompası kapalı olduğu durumda, manometre mevcut hava sıcaklığındaki hava basıncını gösterir. Isı pompasını uzun süre kullanmadıysanız, cihazı çalıştırmadan önce mutlaka manometreyi kontrol edin.
