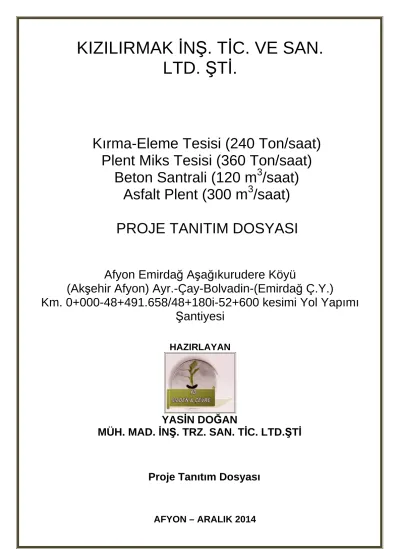

KIZILIRMAK İNŞ. TİC. VE SAN.
LTD. ŞTİ.
Kırma-Eleme Tesisi (240 Ton/saat) Plent Miks Tesisi (360 Ton/saat)
Beton Santrali (120 m 3 /saat) Asfalt Plent (300 m 3 /saat) PROJE TANITIM DOSYASI
Afyon Emirdağ Aşağıkurudere Köyü
(Akşehir Afyon) Ayr.-Çay-Bolvadin-(Emirdağ Ç.Y.)
Km. 0+000-48+491.658/48+180i-52+600 kesimi Yol Yapımı Şantiyesi
HAZIRLAYAN
YASİN DOĞAN
MÜH. MAD. İNŞ. TRZ. SAN. TİC. LTD.ŞTİ
Proje Tanıtım Dosyası
AFYON – ARALIK 2014
PROJE SAHİBİNİN ADI Kızılırmak İnş. Tic. Ve San. Ltd. Şti.
ADRESİ Reşitgalip Caddesi Hatır Sokak No:11/5
Gaziosmanpaşa - ANKARA
TELEFON, GSM VE FAKS
NUMARALARI 0312 446 92 59 – 0312 436 22 04
e-posta kizilirmak@kizilirmak.com.tr
PROJENİN ADI Kırma-Eleme Tesisi,Beton Santrali, Asfalt Plent Tesisi, Plent Miks Tesisi
PROJENİN BEDELİ
Maliyet Tablosu
Kırma-Eleme Tesisi Proje Maliyeti 600.000 TL
Beton Santrali Maliyeti 500.000 TL
Asfalt Plent Tesisi Maliyeti 750.000 TL
Plent Miks Tesisi Maliyeti 300.000 TL
Ekipman (araç-gereç) maliyeti 300.000 TL Genel Toplam 2.450.000 TL
PROJE İÇİN SEÇİLEN YERİN AÇIK ADRESİ:(İLİ, İLÇESİ, BELDESİ, MEVKİİ)
Afyon İli, Emirdağ İlçesi, Aşağıkurudere Mevkii, (Akşehir Afyon) Ayr.-Çay-Bolvadin-(Emirdağ Ç.Y.) Km. 0+000-48+491.658/48+180i-52+600 kesimi Şantiyesi
PROJENİN ÇED YÖNETMELİĞİ KAPSAMINDAKİ YERİ
Faaliyet, 03.10.2013 tarih ve 28784 sayılı resmi gazetede yayınlanarak yürürlüğe giren “Çevresel Etki Değerlendirmesi Yönetmeliği” ‘nin Ek-II listesi Madde 55-d Kırma-eleme-yıkama tesisleri (Ek-1’de yer almayanların), madde 19 Hazır Beton Tesisleri, madde 23 Asfalt Plent tesisleri .” kapsamında değerlendirilmiştir
PORJENİN NACE KODU 44.11.01 Yol Yapım Şantiyeleri
RAPORU HAZIRLAYAN KURULUŞUN/ÇALIŞMA GRUBUNUN ADI
YASİN DOĞAN
MÜH.MAD. İNŞ. TRZ. SAN VE TİC.LTD. ŞTİ
ADRESİ Mertler Sokak 84/2 BEŞTEPE/ANKARA
TELEFON VE FAKS NUMARALARI 0 312 223 25 04 / 0 312 223 25 05
RAPOR SUNUM TARİHİ 03.12.2014
I İÇİNDEKİLER
İÇİNDEKİLER ... I TABLOLAR DİZİNİ ...II ŞEKİLLER DİZİNİ ...III EKLER DİZİNİ ... IV TANIM VE KISALTMALAR... V
PROJENİN TEKNİK OLMAYAN ÖZETİ ...1
BÖLÜM I.PROJENİN ÖZELLİKLERİ ...4
I.a Projenin ve Yerin Alternatifleri (Proje Teknolojisinin ve Proje Alanının Seçilme Nedenleri...4
I.b Projenin İş Akım Şeması, Kapasitesi, Kapladığı Alan, Teknolojisi, Çalışacak Personel Sayısı ...4
I.c. Doğal Kaynakların Kullanımı (arazi kullanımı, su kullanımı, kullanılan enerji türü ...16
vb.) ...16
Arazi Kullanımı ...16
I.ç. Atık Miktarı (Katı, Sıvı, Gaz ve Benzeri) ve Atıkların Kimyasal Fiziksel ve Biyolojik Özellikleri ...19
I.d. Kullanılan Teknoloji Ve Malzemelerden Kaynaklanabilecek Kaza Riski ...45
BÖLÜM II. PROJE YERİ VE ETKİ ALANININ MEVCUT ÇEVRESEL ÖZELLİKLERİ ...49
II.a. Mevcut Arazi Kullanımı ve Kalitesi (Tarım Alanı, Orman Alanı, Planlı Alan, Su Yüzeyi Vb.) ...49
II.b. Ek-V’ Deki Duyarlı Yöreler Listesi Dikkate Alınarak Korunması Gereken Alanlar ...49
BÖLÜM III. PROJENİN İNŞAAT VE İŞLETME AŞAMASINDA ÇEVRESEL ETKİLERİ VE ALINACAK ÖNLEMLER ...66
NOTLAR ...76
KAYNAKLAR ...77
EKLER DİZİNİ ...79
II TABLOLAR DİZİNİ
Tablo- 1. Genel Değerlendirme Tablosu ...2
Tablo- 2. Tesisin Üretim Kapasitesi ...4
Tablo- 3. Hazır Beton Üretiminde Kullanılan Malzeme Miktarları...9
Tablo- 4. Faaliyet Kapsamında Oluşacak Üretim Miktarı ...9
Tablo- 5. Hazır beton Tesisi Kapsamında Kullanılacak Proje Kapsamında Kullanılacak Makine ve Ekipmanlar ...10
Tablo- 6. Yakma Sistemleri Kapasitesi ...10
Tablo- 7. Asfalt Plent Tesisi Üretim Kapasiteleri ...11
Tablo- 8. Projeye Ait Maliyet Tablosu ...12
Tablo- 9. Proje Kapsamında Kullanılacak Makine ve Ekipmanlar ...12
Tablo- 10. Personel Sayısı ve Görev Dağılımı ...13
Tablo- 11. Çed Alan Koordinatları ...13
Tablo- 12. Şantiye Alanı Koordinatları ...14
Tablo- 13. Malzeme Depo Sahası Sınır Koordinatları ...14
Tablo- 14. Bitkisel Toprak Depo Sahası Sınır Koordinatları ...14
Tablo- 15. Kırma-Eleme Tesisi Sınır Koordinatları ...15
Tablo- 16. Plent Miks Tesisi Sınır Koordinatları ...15
Tablo- 17. Asfalt Plent Tesisi Kordinatları ...15
Tablo- 18. Beton Santrali Koordinatları ...15
Tablo- 19. Atıkların Kimyasal, Biyolojik Ve Fiziksel Özellikleri ...19
Tablo- 20. Evsel Nitelikli Atık Suların Bazı Tipik Özellikleri ...20
Tablo- 21. İnşaat Aşamasında Oluşması Muhtemel Atık Kodları ...22
Tablo- 22. Toz Emisyon Faktörleri ...24
Tablo- 23. Etkin baca yüksekliğine göre F,f,G,g Parametrelerinin belirlenmesi ...26
Tablo- 24. Yayılma sınıflarının tespiti tablosu ...26
Tablo- 25. Rüzgar Hızları tespiti ...26
Tablo- 26. Yayılma Sınıfları ...26
Tablo- 27. Yayılma Sınıfları ve Uh Sınıfları ...27
Tablo- 28. Kontrolsüz Durumda Havada Asılı Parçacıkların Dağılımı (μg/m3) ...27
Tablo- 29. Kontrolsüz Durumda Çöken Parçacıkların Dağılımı (mg/m2-gün) ...28
Tablo- 30. Toz Emisyon Faktörleri ...30
Tablo- 31. Toz Emisyon Faktörleri ...31
Tablo- 32. Toz Emisyon Faktörleri ...32
Tablo- 33. Toz Emisyon Miktarları ...32
Tablo- 34. Etkin baca yüksekliğine göre F,f,G,g Parametrelerinin belirlenmesi ...33
Tablo- 35. Yayılma sınıflarının tespiti tablosu ...33
Tablo- 36. Rüzgar Hızları tespiti ...33
Tablo- 37. Yayılma Sınıfları ...34
Tablo- 38. Yayılma Sınıfları ve Uh Sınıfları ...34
Tablo- 39. Kontrolsüz Durumda Havada Asılı Parçacıkların Dağılımı (μg/m3) ...34
Tablo- 40. Kontrolsüz Durumda Çöken Parçacıkların Dağılımı (mg/m2-gün) ...35
Tablo- 41. Etkin baca yüksekliğine göre F,f,G,g Parametrelerinin belirlenmesi ...37
Tablo- 42. Yayılma sınıflarının tespiti tablosu ...37
Tablo- 43. Rüzgar Hızları tespiti ...37
Tablo- 44. Yayılma Sınıfları ...37
Tablo- 45. Yayılma Sınıfları ve Uh Sınıfları ...38
Tablo- 46. Kontrolsüz Durumda Havada Asılı Parçacıkların Dağılımı (μg/m3) ...38
Tablo- 47. Kontrolsüz Durumda Çöken Parçacıkların Dağılımı (mg/m2-gün) ...39
Tablo-48. Yakma Sistemine Ait Özellikler ...40
Tablo-49. EPA AP-42 Section 1.4 Gaz Yakıt İçin Emisyon Faktörleri ...41
Tablo-50. Asfalt Plent Tesisi’nde Oluşacak Emisyon Konsantrasyonları ve SKHKKY Ek-2 Sınır Değerleri. ...41
III Tablo- 51. Kızgın Yağ Kazanı ‘nda Oluşacak Emisyon Konsantrasyonları ve SKHKKY Ek-
2 Sınır Değerleri. ...41
Tablo- 52. Proje Kapsamında Kullanılacak Araçlar ve Yakıt Miktarları ...42
Tablo- 53. Motorin Özellikleri ...42
Tablo- 54. EPA AP–42 Section 3.3 Gasoline ve Dizel Yakıtlar İçin Emisyon İçin Emisyon Faktörleri ...42
Tablo- 55. Proje Kapsamında İnşaat Alanında Bulunan Araçlardan Kaynaklı Emisyonlar 42 Tablo- 56. Projenin İnşaat Aşamasında Kullanılacak İş Makineleri Ses Gücü Seviyeleri ..43
Tablo- 57. Proje kapsamında kullanılacak İş Makinaları Ses Gücü Seviyeleri ...44
Tablo- 58. Flora Listesi ...58
Tablo- 59. Amphibia (İki Yaşamlılar) Listesi ...62
Tablo- 60. Reptilia (Sürüngenler) Listesi ...62
Tablo- 61. Aves (Kuşlar) Listesi ...62
Tablo- 62. Mammalia (Memeliler) Listesi ...63
Tablo- 63. Emisyon Değerleri, Sönümlenen Mesafeler ...72
Tablo- 65. Endüstriyel Tesisler İçin Çevresel Gürültü Sınır Değerleri (Tablo-VIII)...73
Tablo- 64. Çevre Kanununca Alınması Gereken İzin ve Lisanslar Kapsamında Değerlendirme ...74
ŞEKİLLER DİZİNİ Şekil- 1. Üretime Ait İş Akım Şeması...5
Şekil- 2. Kırma-Eleme Tesisinde Toz Çıkaran Ünitelerin Kapatılmasını Gösterir Örnek Şekil. ...6
Şekil- 3. Üretime Ait İş Akım Şeması...7
Şekil- 4. Beton Hazırlama Tesisi İş Akış Şeması ...7
Şekil- 5. Temsili çökeltim havuzu ...8
Şekil- 6. Mutlak Hacim Olarak Hazır Betonun Bileşenleri ...9
Şekil- 7. Üretime Ait İş Akım Şeması...11
Şekil- 8. İş Akım Şeması ...12
Şekil- 9. Faaliyet esnasında Oluşacak Havada Asılı Parçacıkların Dağılımı Grafiği(μg/m3) ...28
Şekil- 10. Faaliyet Esnasında Oluşacak Çöken Tozların Dağılımı Grafiği (mg/m2-gün) ....29
Şekil- 11. Faaliyet esnasında Oluşacak Havada Asılı Parçacıkların Dağılımı Grafiği(μg/m3) ...35
Şekil- 12. Faaliyet Esnasında Oluşacak Çöken Tozların Dağılımı Grafiği (mg/m2-gün) ....36
Şekil- 13. Faaliyet esnasında Oluşacak Havada Asılı Parçacıkların Dağılımı Grafiği(μg/m3) ...39
Şekil- 14. Faaliyet Esnasında Oluşacak Çöken Tozların Dağılımı Grafiği (mg/m2-gün) ....40
Şekil- 15. Gürültü Dağılım Grafiği ...44
Şekil- 16. Doğal Afet ve Kaza, Sabotaj ve Benzeri Durumlarda Uygulanacak Müdahale Planı ...48
Şekil- 17. Proje Alanı Yakınında Bulunan Koruma Alanı ...49
Şekil- 18. Proje Alanı ve Yakın Çevresi Deprem Haritası ...56
Şekil- 19. Türkiye’nin Flora Bölgeleri ve Grid Kareleme Sistemi ...57
Şekil- 20. Türkiye’nin Flora Bölgeleri ve Grid Kareleme Sistemi ...57
IV EKLER DİZİNİ
EK – 1 : Yer Bulduru Haritası ve Koordinatlar EK – 2 : 1/25.000 Ölçekli Topografik Harita EK – 3 : Vaziyet Planı
EK – 4 : Ocak Alanı ÇED Belgesi EK – 5 : Fotograflar
EK – 6 : Türk Telekom A.Ş. Görüşü EK – 7 : Su Alım Yazısı
EK – 8 : Çevre Düzeni Planı
EK – 9 : 1/25.000 Ölçekli Arazi Varlığı Haritası EK – 10 : 1/25.000 Ölçekli Jeolojik Haritası EK – 11 : Meteorolojik Veri
EK – 12 : Foseptik Planı EK – 13 : Çökeltim Havuzu
V TANIM VE KISALTMALAR
ÇED : Çevresel Etki Değerlendirmesi UTM : Universal Transverse Mercator CBS : Coğrafi Bilgi Sistemleri
R.G. : Resmi Gazete
MAK : Merkez Av Komisyonu ÖÇK : Özel Çevre Koruma OGM : Orman Genel Müdürlüğü TUİK : Türkiye İstatistik Kurumu
USEPA : Amerika Birleşik Devletleri Çevre Koruma Ajansı AKM : Askıda Katı Madde
Ha : hektar
m : metre
kg/sa : kilogram/saat
km : kilometre
ton/m3 : ton/metreküp
m3 : metreküp
kg : kilogram
L : litre
q : atıksu debisi
lt/kişi.gün : litre/kişixgün m3/saat : metreküp/saat
kW : kilowatt
Lw : Hesaplanan İş Makinesi Gürültü Değeri
dB : Birbirinden mertebe farklılıkları gösteren, nicelikleri anlamlı olarak ifade etmede kullanılan logaritmik bir ölçeği,
dBA : İnsan işitme sisteminin düşük şiddetteki seslere karşı en çok hassas olduğu orta ve yüksek frekanslara daha fazla ağırlık veren, A ağırlıklı ses seviyesi olarak tabir edilen ve gürültünün etkilenim değerlendirilmesi
ve kontrolünde yaygın olarak kullanılan bir ses seviyesi ölçütünü,
EX : Tükenmiş
LR : Az Tehdit Altında
EW : Doğada Tükenmiş
LR (cd) : Koruma Önlemleri rektiren
CR : Çok Tehlikede LR (nt) : Tehdit altına girebilir
EN : Tehlikede
LR (lc) : En Az Endişe Verici VU : Zarar Görebilir DD : Veri Yetersiz NE : Değerlendirilen
vb. : ve başkaları, ve benzerleri
% : Yüzde
Bkz. : Bakınız
1 PROJENİN TEKNİK OLMAYAN ÖZETİ
Kızılırmak İnş. Tic. Ve San. Ltd. Şti. tarafından Afyon İli, Emirdağ İlçesi, Aşağıkurudere Mevkiinde “Kırma-Eleme Tesisi, Asfalt Plent, Plent Miks ve Beton Santrali” Projesi planlanmaktadır. İş bu Proje Tanıtım Dosyası Kızılırmak İnş. Tic. Ve San. Ltd. Şti. adına hazırlanmıştır.
Karayolları 3. bölge Müdürlüğü tarafından “Akşehir - Afyon Ayr. - Çay - Bolvadin - Emirdağ (Emirdağ Ç.Y.) Yolu Km:0+000 - 48+491.65g / 48+180i - 52+600 Kesiminin Yapım İşi” projesi kapsamında yapılan ihale sonucunda yol yapım işlemleri Kızılırmak İnş.
Tic. Ve San. Ltd. Şti. tarafından gerçekleştirilecektir. Bu kapsamda söz konusu Şantiye ve tesislerin kurulması gerekmektedir. Projenin tamamlanması için öngörülen süre 8 Yıl olup, sürenin uzatılması durumunda ve/veya işlemin tamamlanması durumunda Afyon Çevre ve Şehircilik İl Müdürlüğü’ne bilgi verilecektir. Ayrıca, işlemin tamamlanmasının ardından bölge içerisinde farklı yol güzergahı inşaatı yapılması durumunda Afyon Çevre ve Şehircilik İl Müdürlüğü’ne bilgi verilecektir.
Gerçekleştirilmesi planlanan, Kırma-Eleme Tesisi, Asfalt Plent Tesisi, Plent Miks ve Beton Santrali Projesi Afyon İl merkezine kuş uçuşu yaklaşık 53,3 km, Emirdağ İlçe merkezine yaklaşık 5 km mesafede yer almaktadır.
Söz konusu Kırma-Eleme Tesisi, Asfalt Plent Tesisi, Plent Miks ve Beton Santrali, ÇED alanı büyüklüğü 11,7 hektar olup, teknik bilgiler ilerleyen kısımlarda belirtilmiştir.
Faaliyet kapsamında saha içerisinde kurulacak beton santralinde üretilen beton malzeme, yol altı kanal yapımında, su geçidi vb. yapıların yapımında, yol kenarı yağmur sularının toplanması için yapılacak kanal yapımında, bölgeye göre geçiş köprüleri yapımında kullanılacaktır.
Asfalt plentinde üretilecek asfalt malzeme yol güzergahı üzerinin kaplanması işlemlerinde kullanılacaktır. Plent miks tesisinde üretilecek malzemeler yol altına denge sağlamak için serilecektir.
Kırma-Eleme Tesisi faaliyet esnasında uygun boyutlara getirilen malzemeler hem güzergah üzerine serilmek üzere hem de diğer beon, asflat , plent miks malzeme üretiminde kullanılacaktır.
Proje kapsamında üretilecek malzemeler belirtilen yol yapım işi kapsamında kullanılacak olup, piyasaya satışı yapılmayacaktır.
Faaliyet kapsamında 50 kişi çalıştırılması planlanmaktadır.
Projenin işletme aşaması boyunca, insan sağlığı ve emniyetine yönelik olarak meydana gelebilecek riskler, bu tür inşaat işlerinde karşılaşılması muhtemel kazalarla ilgilidir. Bu bağlamda, projeyi planlayan firma, sahanın tüm çalışanlar için emniyetli bir hale gelmesi ve çalışma güvenliğinin sağlanması için bilgi ve tecrübenin yanı sıra, mer-i mevzuatta belirtilen güvenlik kurallarına uyacaktır.
Bahse konu faaliyet sırasında 2872 sayılı Çevre Kanunu ve bu kanuna istinaden çıkarılan tüm mevzuat hükümlerine uygun hareket edilecektir.
Projenin kapsamında oluşacak atık miktarları ve bertaraf yöntemleri içerir tablo aşağıda verilmiştir.
2
Tablo- 1. Genel Değerlendirme Tablosu Atık
Türü
Atık
Kodları Atık Miktarı Bertaraf Yöntemi/ Alınacak Önlemler İlgili Yönetmelik
Katı Atıklar
Evsel Nitelikli Katı Atık
20 01 01 20 01 02 20 01 08 20 01 41
67 kg/gün
Evsel nitelikli katı atıklar, faaliyet alanına yerleştirilen konteynırlarda depolanacak ve Emirdağ Belediyesi ile yapılacak görüşmeler sonucunda belirtilen depolama alanlarına belirli aralıklarla iletilecek ve bertarafı sağlanacaktır.
Katı Atıkların Kontrolü Yönetmeliği
Ambalaj Atıkları
15 01 01 15 01 02 15 01 03 15 01 04 15 01 06 15 01 07 15 01 09
Ocak sahasında ambalaj atığı oluşmayacağı öngörülmektedir.
Çalışmalar esnasında evsel nitelikli katı atıklar içerisinde cam, plastik şişe ve naylon gibi değerlendirilebilir katı atıklar bulunması durumunda;
yönetmelik kapsamında gereğince seçilecek ve lisanslı geri kazanım tesislerine gönderilerek değerlendirilmesi sağlanacaktır.
Ambalaj Atıklarının Kontrolü Yönetmeliği
Atık Sular
Evsel Nitelikli Atıksular
- 7,5 m3/gün
Oluşacak evsel nitelikli atıksular saha içerisinde oluşturulacak fosseptik içerisinde depolanacaktır. Fosseptik dolması halinde Emirdağ Belediyesi ile görüşülecek ve yetkin firma bilgisi alınarak vidanjör yardımıyla çekilmesi sağlanacaktır.
Su Kirliliği Kontrolü Yönetmeliği
Emisyon
Gaz
Emisyonu -
Proje Kapsamında İnşaat Alanında Bulunan Araçlardan Kaynaklı Toplam Egzoz Emisyonları
PM10 Toz: 0,0482 SO2: 0,0159 NOX: 0,0148 CO: 0,2233
Faaliyet sahasında kullanılacak araçlara ilişkin emisyon miktarları belirlenmiştir. Oluşacak değerler yönetmelik sınır değerinin altında kalmaktadır. Bu sebeple, faaliyet sahasına en yakın yerleşim alanı üzerinde olumsuz etki oluşturmayacağı öngörülmektedir.
Egzoz Emisyonlarının Kontrolü Yönetmeliği
Toz
Emisyonu -
Arazi Hazırlığı Aşaması:
Çöken Toz: 1,26 miligram/m2gün değeri 100 m mesafede sağlanmaktadır.
Askıda Toz: 0,35 mikrogram/m3 deüeri 100 m mesafede sağlanmaktadır.
Tesis Faaliyeti Aşaması Kontrolsüz Durum
Çöken Toz: 212,64 miligram/m2gün değeri 150 m mesafede sağlanmaktadır.
Askıda Toz: 89,13 mikrogram/m3 deüeri 100 m mesafede sağlanmaktadır.
Kontrollü Durum
Çöken Toz: 62,25 miligram/m2gün değeri 150 m mesafede sağlanmaktadır.
Askıda Toz: 17,35 mikrogram/m3 değeri 100 m mesafede sağlanmaktadır.
Faaliyet sahasında kullanılan iş makinalarından kaynaklı toz emisyonu oluşum değerleri yönetmelik sınır değerinin üzerindedir. Bu sebeple 06.06.2008 tarih ve 26898 sayılı Resmi Gazete’ de yayımlanarak yürürlüğe giren Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliğinde belirtilen yöntem esas alınarak, toz dağılım modellemesi yapılmıştır.
Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği
3
Gürültü - - 58 dB
Yönetmelik sınır değerinin altında kalmaktadır. Bundan dolayı oluşacak gürültünün yerleşim birimlerinde bir risk oluşturmayacağı düşünülmektedir.
Çevresel Gürültünün Değerlendirilmesi
Yönetmeliği
Tehlikeli Atıklar
Tehlikeli
Atıklar - Tesis sahasında oluşması muhtemeldir.
Söz konusu tehlikeli atıklar proje alanı içerisinde sızdırmaz beton zemin üzerinde depolanacak ve ilgili yönetmelik gereğince bertarafı sağlanacaktır.
Tehlikeli Atıkların Kontrolü Yönetmeliği
Atık Yağlar 13 02 08*
Tesis Sahasında iş makinaları bakım ve onarımdan kaynaklı Atık yağ oluşması
beklenmemektedir.
Söz konusu atık yağların oluşması durumunda saha içerisinde geçici depolama alanı oluşturulacak ve geçici depolama alanında depolanıp, lisanslı firma ile çıkışı yapılacaktır.
Atık Yağların Kontrolü Yönetmeliği
Bitkisel
Atık Yağlar 20 01 25* İşletme aşamasında bitkisel atık yağ oluşması öngörülmemektedir.
Bitkisel atık yağ oluşumu söz konusu olması durumunda ilgili yönetmelik gereğince ağzı kapalı kaplarda ayrı bir şekilde toplanacak ve lisanslı bertaraf/geri dönüşüm tesisine gönderilecektir.
Bitkisel Atık Yağların Kontrolü Yönetmeliği
Tıbbi Atıklar
18 01 06*
18 01 08*
Tesis sahasında çalışacak personelin müdahale edilmesinin zorunlu olduğu durumlarda tıbbi atık oluşması beklenmektedir.
Oluşacak tıbbi atıklar için Yönetmelikte tanımlanan saklama kapları bulundurulacak, diğer atıklardan ayrı depolanması sağlanacak ve Bakanlık tarafından uygun taşıma lisansına sahip araçlar tarafından, yetkilendirilmiş sterilizasyon ve/veya bertaraf tesisine iletilmesi sağlanacaktır.
Tıbbi Atıkların Kontrolü Yönetmeliği
Ömrünü Tamamlamış
Lastikler
16 01 03 Ocak sahasında oluşması beklenmemektedir.
Kullanılan iş makinelerinin bakımları yetkili servisler tarafından yapılacağından tesis faaliyeti kapsamında ömrünü tamamlamış lastik oluşması söz konusu değildir.
Ömrünü Tamamlamış Lastiklerin Kontrolü
Yönetmeliği
Atık Pil ve Akümülatörler
16 06 01*
16 06 02*
16 06 03*
Ocak sahasında oluşması beklenmemektedir. Atık pil ve akümülatör oluşması durumunda ilgili yönetmelik uyarınca bertaraf edilecektir.
Atık Pil ve Akümülatörlerin Kontrolü Yönetmeliği
4 BÖLÜM I.PROJENİN ÖZELLİKLERİ
I.a Projenin ve Yerin Alternatifleri (Proje Teknolojisinin ve Proje Alanının Seçilme Nedenleri
Kızılırmak İnş. Tic. Ve San. Ltd. Şti. tarafından Afyon İli, Emirdağ İlçesi, Aşağıkurudere Mevkiinde “Kırma-Eleme Tesisi, Asfalt Plent, Plent Miks Tesisi ve Beton Santrali” işletilmesi planlamaktadır. İş bu proje kırma-eleme tesisi, asfalt plent tesisi, plent miks tesisi ve beton santrali işletmeciliği için hazırlanmıştır.
Karayolları 3. bölge Müdürlüğü tarafından “Akşehir - Afyon Ayr. - Çay - Bolvadin - Emirdağ (Emirdağ Ç.Y.) Yolu Km:0+000 - 48+491.65g / 48+180i - 52+600 Kesiminin Yapım İşi” projesi kapsamında yapılan ihale sonucunda yol yapım işlemleri Kızılırmak İnş.
Tic. Ve San. Ltd. Şti. tarafından gerçekleştirilecektir. Bu kapsamda söz konusu Şantiye ve tesislerin kurulması gerekmektedir.
I.b Projenin İş Akım Şeması, Kapasitesi, Kapladığı Alan, Teknolojisi, Çalışacak Personel Sayısı
Kızılırmak İnş. Tic. Ve San. Ltd. Şti. tarafından Afyon İli, Emirdağ İlçesi, Aşağıkurudere Mevkiinde planlanan “Kırma-Eleme Tesisi, Asfalt Plent, Plent Miks ve Beton Santrali” işletmeciliği projesi, 03.10.2013 tarih ve 28784 sayılı resmi gazetede yayınlanarak yürürlüğe giren “Çevresel Etki Değerlendirmesi Yönetmeliği” ‘nin Ek-II listesi Madde 55-d Kırma-eleme-yıkama tesisleri (Ek-1’de yer almayanların), madde 19 Hazır Beton Tesisleri, madde 23 Asfalt Plent tesisleri .” kapsamında değerlendirilmiştir. Bu sebeple, ÇED Yönetmeliği Ek-4 “Proje Tanıtım Dosyasının Hazırlanmasında Esas Alınacak Seçme Eleme Kriterleri” esas alınarak hazırlanmış ve başvuru yapılmıştır.
Gelinen süreçte Afyon Çevre ve Şehircilik İl Müdürlüğü yetkilileri tarafından yapılan incelemede düzeltilmesi gereken kısımlar, eklenmesi gereken bilgiler ve belgeler olması gerekçesi ile dosyamız iade edilmiştir. Bu süre içerisinde , 25.11.2014 Tarih ve 29186 Sayılı Çevresel Etki Değerlendirmesi Yönetmeliği yayımlanmış olup, proje kapsamında belirtilen faaliyetler Ek-II listesi Madde 55-d Kırma-eleme-yıkama tesisleri (Ek-1’de yer almayanların), madde 19 Hazır Beton Tesisleri, madde 23 Asfalt Plent tesisleri .”
kapsamında yer aldığı belirlenmiş olup, Yönetmelik GEÇİCİ MADDE 1 – (1) Bu Yönetmeliğin yürürlük tarihinden önce, ÇED Başvuru Dosyası/Proje Tanıtım Dosyası Valiliğe ya da Bakanlığa sunulmuş projelere bu Yönetmeliğin lehte olan hükümleri ve/veya başvuru tarihinde yürürlükte olan Yönetmelik hükümleri uygulanır.”
hükmü gereği değerlendirme 03.10.2013 tarih ve 28784 sayılı resmi gazetede yayınlanarak yürürlüğe giren “Çevresel Etki Değerlendirmesi Yönetmeliği” ‘ne göre yapılmıştır.
Proje alanına ulaşım Afyon ili, Emirdağ İlçesi, Aşağıkurudere Köyü yolu ile sağlanmaktadır.
Toplamda 11,7 hektarlık alan içerisinde işletilmesi planlanan Kırma-Eleme Tesisi, Asfalt Plent, Plent Miks Tesisi ve Beton Santrali ‘nin mülkiyetine ilişkin olarak Gıda, Tarım ve Hayvancılık İl Müdürlüğü’ne başvuru yapılmıştır. ÇED Kararı’nın temin edilmesinin ardından tahsis belgesi temin edilecektir.
Proje kapsamında yapılan faaliyetler ve kapasiteleri aşağıda belirtilmiştir;
Tablo- 2. Tesisin Üretim Kapasitesi
Faaliyet Üretim Kapasitesi
Yıllık Günlük Saatlik
Kırma-Eleme Tesisi 384.000 Ton 1920 Ton/gün 240 Ton/saat
5
Beton Santrali 192.000 m3 960 m3/gün 120 m3/saat
Asfalt Plent 480.000 m3 2.400 m3/saat 300 m3/saat
Plent Miks Tesisi 576.000 Ton/yıl 2880 Ton/gün 360 Ton/saat
Tesisler 8 saat olmak üzere yıllık 200 gün faaliyet göstermesi planlanmaktadır.
Faaliyet kapsamında şantiye sahasına kurulacak tesislerde kullanılacak kalker hammaddesi tarafından “Akşehir - Afyon Ayr. - Çay - Bolvadin - Emirdağ (Emirdağ Ç.Y.) Yolu Km:0+000 - 48+491.65g / 48+180i - 52+600 Kesiminin Yapım İşi” projesi kapsamında yapılan ihale sonucunda yol yapım işlemleri kapsamında belirlenen 2091 ruhsat numaralı sahadan temin edilecektir. Malzeme temin edilecek saha ile ilgili ÇED Kararı temin edilmiş olup Ek-4 ‘de verilmiştir. Ayrıca, proje kapsamında kullanılacak malzeme miktarının söz konusu ocak sahasından sağlanamaması halinde ÇED Kararı alınmış farklı bir ocak sahası kullanılacaktır. Kullanılacak ocak sahası ile ilgili bilgiler Afyon Çevre ve Şehircilik İl Müdürlüğü’ne verilecektir.
a) Kırma-Eleme Tesisi Faaliyeti
Kırma-eleme tesisine kamyonlara yüklenip getirilecek malzemeler, yükleme bunkerine boşaltılacaktır. Yükleme bunkerinden primer kırıcıda kırılacak iri malzemelerin boyutları küçültülecek ve ilk elekte elenecektir. Elekten çıkacak malzemeler sekonder kırıcıya iletilerek burada boyutları 0-4,4-11 ve 11-22 mm boyutlarına getirilecek ve malzemeler boyutlarına göre elekte elenecektir.
Elekte kırılmayan veya boyutu yüksek olan malzemeler sekonder kırıcıya geri devir ettirilecektir. Burada uygun boyutlara getirilen malzemeler boyutlarına göre geçici süre depolandıktan sonra bir kısmı beton santraline diğer kısımlar dolgu malzemesi olarak kullanılmak üzere tesis dışına sevk edilmektedir.
Şekil- 1. Üretime Ait İş Akım Şeması
(Mülga); Çevre ve Orman Bakanlığının 08.07.2009 tarih ve 40174 sayılı yazılarına istinaden aşağıda şematik çizimde görüldüğü gibi kırma-eleme tesis toz çıkaran üniteleri kapalı sistem içerisinde bulunacaktır.
Bunkere Boşaltım
Görevli Personelin Kullanımı Sonucu Oluşan Atıksular
Fosseptik Çukur
Vidanjörler İle Çekilmesi ve Kanalizasyon Şebekesine
Deşarj
Çeneli Kırıcı
İkincil Kırıcı
Elek
Stok
Tesis Dışına Sevk
Toz Emisyonları
Toz Emisyonları Spreyleme İle Bertaraf
Yapılmaktadır. Ayrıca kırıcıların bulunduğu kısım üzeri kapalıdır.
Spreyleme İle Bertaraf Yapılmaktadır
Toz Emisyonları
Beton
Santraline Sevk Toz
Emisyonları
6
Şekil- 2. Kırma-Eleme Tesisinde Toz Çıkaran Ünitelerin Kapatılmasını Gösterir Örnek Şekil.
Ayrıca, kırma-eleme tesisi içerisinde yer alacak pülverize toz indirgeme sistemi sürekli çalıştırılacaktır. Tesis arıza vermesi durumunda ilgili arız giderilene kadar işletme pülverize toz indirgeme sistemi çalışmadan çalıştırılmayacaktır.
b) Beton Santrali Faaliyeti
Kırma-Eleme Tesisinden uygun boyutlarda getirilen malzemeler bunkerlere boşaltılır. Bunkerlerde istenilen malzeme tipleri ve boyutları belirlenmiştir.
İstenilen betonun kalitesinde göre uygun reçete belirlenir. Reçete kapsamında kalker, su, çimento ve bağlayıcı kimyasal malzeme miksere sevk edilir. Mikser kapalı devre çalışmaktadır.
Mikserde belirli bir süre karıştırıldıktan sonra transmikserlere boşaltılmaktadır.
Transmikserler yardımıyla kullanılacakları alana gönderilirler.
Beton santralinde 2 adet silo bulunmaktadır. Saatte 120 m3 üretim yapılması planlanmaktadır.
Üretilen hazır beton transmikserlere yüklenerek tesis dışına sevk edilecektir.
Ayrıca, beton santrali sahasında malzeme yükleme bunkerleri üzeri iş makinesi boşaltımını ve girişini engellemeyecek şekilde damper yüksekliği gözetilerek üstten ve üç yönden kapatılacaktır.
7 Şekil- 3. Üretime Ait İş Akım Şeması
Şekil- 4. Beton Hazırlama Tesisi İş Akış Şeması Görevli Personelin Kullanımı
Sonucu Oluşan Atıksular
Fosseptik Çukur
Vidanjörler İle Çekilmesi ve Kanalizasyon Şebekesine
Deşarj
Toz Emisyonları
Spreyleme İle Bertaraf Yapılmaktadır. Ayrıca kırıcıların bulunduğu kısım üzeri kapalıdır.
Su
Bunkere Boşaltım
Bağlayıcı
Mikser
Çimento
Transmiksere Yükleme
Tesis Dışına Sevk Transmikser Temizleme
Çökeltim Havuzu
Atıksu Geri Kullanımı
8
Şekil- 5. Temsili çökeltim havuzu
Tesiste, malzeme kalitesinin belirlenmesi için laboratuvar bulunacaktır.
Laboratuvar deneylerinin yapılarak tesis bünyesinde üretimi gerçekleştirilecek hazır betonun kalitesi analiz edilecektir. Tesiste kullanılacak olan agrega, çevrede bulunan malzeme ocaklarından ve kırma-eleme tesislerinden satın alma yolu ile temin edilecektir.
Tesise kamyonlarla getirilen malzeme bunkere boşaltılacak; çimento fabrikalarından temin edilen çimento silolara boşaltılacaktır. Silolardan çimento, bunkerden de agrega malzemeleri bant konveyörlerle miksere boşaltılacaktır.
Sonrasında miksere su ve kış aylarında donmayı engellemek amacıyla antifriz eklenerek karışım sağlanacak ve son olarak transmiksere yükleme yapılacaktır. Tesiste kullanılacak çimento ve katkı malzemesi silolar içerisinde kapalı alanda, diğer malzemeler ise açık alanda depo edilecektir.
Proje kapsamında günde 8 saat, ayda 25 gün ve yılda 8 ay çalışılması planlanmıştır.
Faaliyet kapsamında gerçekleştirilecek saatlik üretim miktarı yaklaşık 120 m3/sa olup üretim miktarları aşağıdaki gibi olacaktır:
Hazır beton yoğunluğu 2,4 ton/m3 kabul edilmiştir. (www.tobb.org.tr) Saatlik üretim miktarı : 120 m³ x 2,4 ton/m³ = 288 ton Günlük üretim miktarı : 960 m³ x 2,4 ton/m³ = 2.304 ton Aylık üretim miktarı : 24.000 m³ x 2,4 ton/m³ = 57.600 ton
Yıllık üretim miktarı : 240.000 m³ x 2,4 ton/m³ = 576.000 ton olacaktır.
Beton mutlak hacim olarak, %75 oranında agrega, %10 oranında çimento ve
%15 oranında sudan oluşur.
1. Çökeltim Havuzu 2. Çökeltim Havuzu 3. Çökeltim Havuzu
2. Çökeltim Havuzu
Çökelimi Sağlanan Suyun Havuzlar Arası Geçiş Noktaları
3 m 3 m
3 m 2 m
2 m
Mikser
Hortum
Su Geri Devir Ettirilecek
9
Şekil- 6. Mutlak Hacim Olarak Hazır Betonun Bileşenleri
Saatlik Hazır Beton Üretimi = 120 m3/sa
Üretim sırasındaki agrega ihtiyacı = 120 m3/sa x %75
= 90 m3/sa
Agrega yoğunluğu = 2,5 ton/m3
Agrega ihtiyacı = 90 m3/sa x 2,5 ton/m3
= 225 ton/sa
Üretim sırasındaki çimento ihtiyacı = 120 m3/sa x %10
= 12 m3/sa
Çimento yoğunluğu = 2,3 ton/m3
Çimento ihtiyacı = 12 m3/sa x 2,3 ton/m3
= 27,6 ton/sa Üretim sırasındaki su ihtiyacı = %15 x 120 m3/sa
= 18 m3/sa
Su yoğunluğu = 1 ton/m3
Su ihtiyacı = 18 m3/sa x 1 ton/m3
= 18 ton/sa
Tablo- 3. Hazır Beton Üretiminde Kullanılan Malzeme Miktarları Tüketim
Malzemeleri
Yıllık Aylık Günlük Saatlik
ton/yıl m3/yıl ton/ay m3/ay ton/gün m3/gün ton/saat m3/saat
Agrega 450000 180000 45000 18000 1800 720 225 90
Çimento 55200 24000 5520 2400 220,8 96 27,6 12
Su 36000 36000 3600 3600 144 144 18 18
Tablo- 4. Faaliyet Kapsamında Oluşacak Üretim Miktarı
Üretim Yıllık Aylık Günlük Saatlik
ton/yıl m3/yıl ton/ay m3/ay ton/gün m3/gün ton/saat m3/saat
Hazır Beton 576.000 240.000 57.600 24.000 2.304 960 288 120
10
Tablo- 5. Hazır beton Tesisi Kapsamında Kullanılacak Proje Kapsamında Kullanılacak Makine ve Ekipmanlar
İş Makineleri Model Özelliği Adet
Beton Pompası 120 m3/saat-36 m 1
Arozöz 20 ton su taşıma kapasiteli 1
Konveyör 2
Bunker Hazne adedi: 4 x 25 m3 toplam hazne adedi=100 m3 1
Mikser 4 m3 kapasiteli 1
Çimento Silosu 80 ton kapasiteli 2
Su tankı 20 m3 kapasiteli 1
Çöktürme Havuzu 4 gözlü olarak tasarlanmış 1
Beton Laboratuvarı 1 takım 1
c) Asfalt Plent Tesisi Faaliyeti
Kırma-Eleme Tesisinden uygun boyutlarda getirilecek malzemeler bunkerlere boşaltılacaktır. Bunkerlerde istenilen malzeme tipleri ve boyutları belirlenmiş olacaktır.
İstenilen betonun kalitesinde göre uygun reçete belirlenecek, reçete kapsamında asfalt oluşturacak zift, agrega döner tambura boşaltılacaktır. Döner tambur içerisinde ortalama 160 o C ‘de kavrulacaktır.
Kavurulma işlemi sonunda sıcak asfalt malzeme elde edilip, araçlara yüklenerek yol yapımında kullanılmak üzere tesis dışına sevk edilecektir.
Tesiste bulunacak yakma sistemleri ısıl güçleri aşağıda belirtilmiştir;
Tablo- 6. Yakma Sistemleri Kapasitesi
Parametre Asfalt Plent Tesisi Kızgın Yağ Kazanı Yakıt Türü LNG (Sıvılaştırılmış Doğal
Gaz)
LNG (sıvılaştırılmış Doğal Gaz)
Alt Isıl Gücü 9.825 kcal 9.825 kcal
Yakıt Kullanım Miktarı 438,29 SNm3/saat 101,68 SNm3/saat
Kazan Kapasitesi 4.300.000 kcal 1.000.000 kcal
Isıl Gücü 5 MW 1,16 MW
Kullanım Amacı Sıcak Asfalt Eldesi Kızgın Yağ Kazanı Eldesi
Tesiste bulunacak olan Asfalt Plent Tesisi yakma sistemi plent eldesi için kullanılacaktır. 160 oC ‘sıcaklık eldesi için yakma sistemi kurulacaktır. Ayrıca, Asfalt eldesi için gerekli zift – asfaltit malzeme ısıtılmadan fırına beslenememektedir. Asfaltit malzeme bekletildiğinde katılaşmaktadır. Katılaşmasını önlemek için asfaltit depolama tankları kızgın yağ ile sıcak tutulacaktır. Bu sebeple tesiste 1 adet Kızgın Yağ Kazanı bulundurulacaktır.
Kazan bünyesinde yağlar alevle muamele olmamaktadır. Kazan içerisinde serpantinler içerisinde ısıtılan yağlar kızgın hale geldiğinde asfaltit tanklarına iletilmekte ve burada tanklar bünyesinde bulunan asfaltitler ısıtılmaktadır.
Kızgın yağ kazanı ve Asfalt Plent Tesisi yakma sistemleri için gerekli yakıt LNG
‘dir. LNG malzeme saha içerisinde 2 adet 17,4 m3 ve 27,55 m3 kapasiteli tanklar içerisinde depolanacaktır.
11 Ayrıca, asfalt plent tesisi sahasında malzeme yükleme bunkerleri üzeri iş makinesi boşaltımını ve girişini engellemeyecek şekilde damper yüksekliği gözetilerek üstten ve üç yönden kapatılacaktır.
Asfalt Plent tesisi kapasitesi saatlik 300 ton olup, günde 8 saat olmak üzere yıllık 200 üretim gerçekleştirilecektir.
Tablo- 7. Asfalt Plent Tesisi Üretim Kapasiteleri
Faaliyet Yıllık Üretim miktarı Günlük Üretim Miktarı Saatlik Üretim Miktarı
Asfalt Plent Tesisi 480.000 Ton/yıl 2.400 Ton/saat 300 Ton/saat
Asfalt Plent Tesisi İş Akım Şeması
Şekil- 7. Üretime Ait İş Akım Şeması
d) Plent Miks Tesisi İş Akım Şeması
Yol yapımı için asfalt dökülmeden önce zemine plent miks olarak tanımlanan malzemenin üretimi amacı ile şantiye sahası içerisine plent miks tesisi kurulacaktır.
Plent Miks Tesisinin amacı, homojen karışım elde etmekdir. Plent Miks kısmında karıştırıcı olarak tabir edilen makine içerisine, bunkerlere boşaltılan çeşitli ebatlarda malzemeler getirilecek, karıştırıcı içerisinde sulu sistem karıştırma ile homojen dağılımı sağlanmış malzeme elde edilecektir. Plent miks tesisinde çıkartılan malzemeler yol altı zemini olarak belirlenen alana serilecektir. Burada karışımı sağlanan malzemeler bantlar vasıtasıyla yükleme silosuna oradan da yükleme silosu altına yaklaşan kamyonlara boşaltılacaktır.
Görevli Personelin Kullanımı Sonucu Oluşan Atıksular
Fosseptik Çukur
Vidanjörler İle Çekilmesi ve Kanalizasyon Şebekesine
Deşarj
Yanma Gazı ve Toz Emisyonları Bunkere Boşaltım
Asfalt Hammaddesi
Fırın
Kızgın Yağ Kazanı Kamyonlara Yükleme
Tesis Dışına Sevk
Sıcaklığı Sağlamak İçin Kızgın Yağ Serpantinlere Beslenmektedir. Ürün ile
muamelesi yoktur.
Yanma Gazı ve Toz Emisyonları
Yanma Gazı ve Toz Emisyonları
12 Ayrıca, plent miks tesisi sahasında malzeme yükleme bunkerleri üzeri iş makinesi boşaltımını ve girişini engellemeyecek şekilde damper yüksekliği gözetilerek üstten ve üç yönden kapatılacaktır.
Plent miks tesisine ait iş akım şeması aşağıda verilmiştir.
Şekil- 8. İş Akım Şeması
İşletme esnasında tesiste çalışan personelden, kullanılacak makine ve ekipmandan kaynaklı oluşacak evsel nitelikli katı atıklar, tehlikeli atıklar ve diğer oluşması muhtemel atık türleri Bölüm I ‘de belirtilmiştir.
Proje maliyeti aşağıdaki tabloda belirtildiği şekildedir;
Tablo- 8. Projeye Ait Maliyet Tablosu
Maliyet Tablosu
Kırma-Eleme Tesisi Proje Maliyeti 600.000 TL
Beton Santrali Maliyeti 500.000 TL
Asfalt Plent Tesisi Maliyeti 750.000 TL
Plent Miks Tesisi Maliyeti 300.000 TL
Ekipman (araç-gereç) maliyeti 300.000 TL
Genel Toplam 2.450.000 TL
Kullanılacak Makine Ekipman ve Personel Sayısı
Faaliyet alanında mevcut durumda kullanılacak makine ekipmanlar aşağıdaki tabloda verilmiştir. Ayrıca, talep edilen ÇED alanı içerisinde görevlendirilecek personel sayısı aşağıda belirtilmiştir.
Tablo- 9. Proje Kapsamında Kullanılacak Makine ve Ekipmanlar
İş Makineleri Model Özelliği Adet
Yükleyici 1 m3 Kova Kapasitesi, 8,5 ton Çalışma Ağırlığı 1 Kamyon 7-14 bar aralığında basınçlı hava üretimi, 1.8 ton Ağırlık 7
Arazöz 20 ton su taşıma kapasiteli 1
Transmikser 10 m3 Kapasiteli 3
Toplam - 12
Görevli Personelin Kullanımı Sonucu Oluşan Atıksular
Fosseptik Çukur
Vidanjörler İle Çekilmesi ve Kanalizasyon Şebekesine
Deşarj
Çeşitli ebatlarda malzeme
Bunkere Boşaltım
Tesis Dışına Sevk
Toz Emisyonları
Toz Emisyonları
Toz Emisyonları Homojen Malzeme
Sulu Sistem Karıştırma
Kamyonlara Yükleme
Toz Emisyonları
Toz Emisyonları
13 Faaliyetin işletme aşamasında 50 kişi çalışması planlanmaktadır.
Tablo- 10. Personel Sayısı ve Görev Dağılımı
Personel Görev Yeri Sayısı
Şantiye Şefi 1
Formen 3
Teknik Eleman 5
Operatör 4
Operatör Yardımcısı 4
Düz İşçi 23
Şoför 9
Bekçi 1
Toplam 50
Faaliyet alana ilişkin koordinatlar aşağıdaki tabloda verilmiştir.
Tablo- 11. Çed Alan Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
S1 333323.001 4310924.002 38.92975862 31.07679762
S2 333331.179 4310979.345 38.93025862 31.07687845
S3 333387.191 4311075.229 38.93113282 31.07750098
S4 333429.304 4311112.636 38.93147772 31.07797747
S5 333465.932 4311128.439 38.93162700 31.07839598
S6 333475.928 4311137.833 38.93171351 31.07850896
S7 333485.504 4311145.462 38.93178403 31.07861752
S8 333496.836 4311148.715 38.93181548 31.07874740
S9 333513.894 4311152.816 38.93185566 31.07894309
S10 333529.177 4311155.422 38.93188203 31.07911869
S11 333541.400 4311159.509 38.93192116 31.07925863
S12 333567.039 4311172.480 38.93204285 31.07955112
S13 333577.412 4311179.283 38.93210608 31.07966908
S14 333589.537 4311189.377 38.93219929 31.07980644
S15 333602.156 4311202.353 38.93231856 31.07994879
S16 333613.720 4311215.304 38.93243739 31.08007899
S17 333625.143 4311229.224 38.93256493 31.08020733
S18 333631.588 4311236.098 38.93262806 31.08027997
S19 333631.588 4311236.098 38.93262806 31.08027997
S20 333636.852 4311241.419 38.93267698 31.08033938
S21 333643.938 4311247.606 38.93273405 31.08041959
S22 333653.876 4311254.537 38.93279835 31.08053250
S23 333658.239 4311258.058 38.93283089 31.08058195
S24 333658.239 4311258.058 38.93283089 31.08058195
S25 333698.921 4311292.954 38.93315289 31.08104258
S26 333706.322 4311294.278 38.93316622 31.08112760
S27 333717.849 4311303.025 38.93324719 31.08125840
S28 333728.906 4311318.038 38.93338450 31.08138225
S29 333736.192 4311334.299 38.93353233 31.08146232
S30 333738.580 4311346.079 38.93363888 31.08148700
S31 333737.595 4311357.167 38.93373855 31.08147295
S32 333792.895 4311369.175 38.93385718 31.08210771
S33 333808.356 4311356.346 38.93374457 31.08228910
S34 333809.738 4311351.923 38.93370500 31.08230611
S35 333809.719 4311338.993 38.93358854 31.08230903
S36 333807.441 4311297.814 38.93321724 31.08229275
S37 333785.708 4311297.814 38.93321312 31.08204215
S38 333771.043 4311275.706 38.93301123 31.08187841
S39 333750.122 4311237.074 38.93265933 31.08164655
S40 333737.975 4311204.973 38.93236791 31.08151427
14
S41 333723.907 4311164.320 38.93199911 31.08136192
S42 333703.001 4311117.693 38.93157521 31.08113218
S43 333667.209 4311031.881 38.93079557 31.08074031
S44 333654.867 4310997.814 38.93048641 31.08060627
S45 333634.940 4310941.130 38.92997211 31.08039026
S46 333619.883 4310911.276 38.92970038 31.08022390
S47 333611.106 4310898.516 38.92958379 31.08012580
S48 333592.569 4310878.004 38.92939554 31.07991704
S49 333575.621 4310863.915 38.92926543 31.07972504
S50 333570.436 4310871.232 38.92933035 31.07966348
S51 333508.784 4310825.596 38.92890763 31.07896370
S52 333480.822 4310793.951 38.92861732 31.07864898
S53 333419.996 4310754.694 38.92825221 31.07795718
Toplam
Alan 11,7 hektar
Tablo- 12. Şantiye Alanı Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
SY.1 333631.021 4311137.744 38.93174214 31.08029732
SY.2 333631.745 4311207.285 38.93236859 31.08028878
SY.3 333700.562 4311279.724 38.93303405 31.08106472
SY.4 333746.198 4311325.360 38.93345372 31.08157987
SY.5 333746.198 4311349.265 38.93366901 31.08157407
SY.6 333794.732 4311356.509 38.93374346 31.08213196
SY.7 333796.181 4311327.533 38.93348276 31.08215570
SY.8 333746.198 4311250.024 38.93277522 31.08159816
SY.9 333717.223 4311166.719 38.93201945 31.08128427
SY.10 333699.837 4311121.807 38.93161166 31.08109470
Toplam
Alan 1,64 hektar
Tablo- 13. Malzeme Depo Sahası Sınır Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
PD.1 333417.326 4311090.659 38.93127751 31.07784470
PD.2 333454.995 4311033.432 38.93076926 31.07829297
PD.3 333407.909 4310984.898 38.93032321 31.07776184
PD.4 333334.746 4310928.396 38.92980043 31.07693197
PD.5 333330.400 4310936.364 38.92987137 31.07687992
PD.6 333342.715 4310970.410 38.93018034 31.07701364
PD.7 333362.273 4311021.117 38.93064074 31.07722682
PD.8 333385.453 4311061.683 38.93101049 31.07748423
Toplam
Alan 0,81 hektar
Tablo- 14. Bitkisel Toprak Depo Sahası Sınır Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
BD.1 333461.514 4311116.012 38.93151424 31.07834806
BD.2 333481.797 4311081.241 38.93120494 31.07859039
15
BD.3 333442.680 4311059.510 38.93100179 31.07814462
BD.4 333421.673 4311091.383 38.93128486 31.07789465
Toplam
Alan 0,18 hektar
Tablo- 15. Kırma-Eleme Tesisi Sınır Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
KET.1 333347.232 4310920.035 38.92972750 31.07707798
KET.2 333396.801 4310956.085 38.93006160 31.07764076
KET.3 333431.349 4310909.520 38.92964878 31.07805044
KET.4 333381.780 4310870.466 38.92928763 31.07748839
Toplam
Alan 0,37 hektar
Tablo- 16. Plent Miks Tesisi Sınır Koordinatları Koordinat Sırası : Sağa, Yukarı
Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
PMT.1 333428.345 4310977.199 38.93025775 31.07799935
PMT.2 333465.289 4311004.001 38.93050615 31.07841882
PMT.3 333491.367 4310971.404 38.93021752 31.07872743
PMT.4 333455.148 4310945.326 38.92997578 31.07831615
Toplam
Alan 0,19 hektar
Tablo- 17. Asfalt Plent Tesisi Kordinatları Koordinat Sırası : Sağa, Yukarı Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
APT.1 333501.126 4311052.366 38.93094855 31.07882028
APT.2 333579.234 4311106.441 38.93145039 31.07970778
APT.3 333630.305 4311043.353 38.93089189 31.08031199
APT.4 333558.205 4310987.776 38.93037766 31.07949414
Toplam
Alan 0,78 hektar
Tablo- 18. Beton Santrali Koordinatları Koordinat Sırası : Sağa, Yukarı Datum : ED-50 Türü : UTM D.O.M. : 33 Zon : 36 Ölçek Faktörü : 6 derecelik
Koor. Sırası : Enlem,Boylam Datum : WGS-84 Türü : COĞRAFİ D.O.M. : -- Zon : -- Ölçek Fak. : ---
Nokta No Y X Y:X
BS.1 333426.843 4310871.968 38.92930972 31.07800762
BS.2 333453.881 4310892.997 38.92950425 31.07831426
BS.3 333479.416 4310858.449 38.92919794 31.07861709
BS.4 333455.383 4310840.424 38.92903104 31.07834436
Toplam
Alan 0,14 hektar
