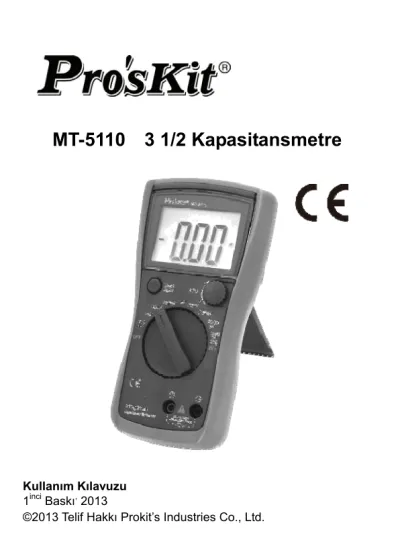

MT-5110 3 1/2 Kapasitansmetre
1. ÖZELLİKLER
◇ Kullanımı kolaydır ve doğru sonuçlar verir
◇ Yüksek ölçüm hassasiyetine sahiptir
◇ Güçlü manyetik alanlarda bile ölçüm mümkündür
◇ LSI-devresi yüksek güvenilirlik ve dayanıklılık sağlar
◇ Giriş aşırı yük koruması sağlar
◇ Parlak çevre ışığı koşullarında bile LCD ekran rahatlıkla okunabilir
◇ Hafif ve kompakt yapısı kolay çalıştırma sağlar
◇ LCD ekranda pilin zayıf olduğu gösterilir
◇ Güç tüketimi düşüktür
2. TEKNİK ÖZELLİKLER
2-1.GENEL TEKNİK ÖZELLİKLER
Ekran: LCD (Sıvı Kristal Ekran) Maksi. Gösterim 1999.
Ölçüm: C (Kapasitans)
Aralık: 9 tekli konum, bütün aralık değeri (0.1pF’dan 20000uF’ya)
Sıfır Ayarı: Manüel (aralık:±20pF)
Kalibrasyon Ayarı: İki dahili ayarı vardır.
Giriş üzeri: Ekran “1” gösterir.
Arka Aydınlatma Fonksiyonu: 8 saniye içerisinde kendiliğinden kararır.
Örnekleme Süresi: 0~5 saniye
Çalışma Sıcaklığı: 0℃ ila 40℃.
Çalışma Nem Düzeyi: %80 MAKSİ.R.H.
Güç Beslemesi: Tek, standart 9 volt pil. NEDA 1604IEC6F22
Tipik tüketim akımı: 3~4mA
Standart Donatılar: Timsah test klipsi (kırmızı & siyah)…1 çift.
Test uçları (kırmızı & siyah)…….1 çift.
Test soketi ……… 1 parça
Kullanım kılavuzu.……….………… ……..1 parça.
2-2. ELEKTRİKSEL ÖZELLİKLER
Hassasiyet 23±5℃,<80% Rölatif Nemde ±(okunan değerin +) .
Aralık Hassasiyet Çözünürlük Test Frekansı Maksi. Bildirim değeri
200pF ±(0.5%+7) 0.1pF 800Hz 199.9pF
2nF 1pF 800Hz 1.999nF
20nF 10pF 800Hz 19.99nF
200nF 100pF 800Hz 199.9nF
2uF 1000pF 800Hz 1.999uF
20uF 0.01uF 80Hz 19.99uF
200uF
±(0.5%+5)
0.1uF 8Hz 199.9uF 2000uF ±(2%+5) 1uF 8Hz 1999uF 20000uF ±(3%+10) 10uF 8Hz 1999(×10)uF pF= Piko Farad(10-12F )，nF= nan Farad(10-9F). uF= mikro Farad(10-6F) İkaz Voltajı: Maksi.2.8Vrms
Aşırıyük Sınıfı: Bir adet 0.1A/250V sigortayla koruma.
3. ÇALIŞTIRMA PANELİ 1. Model Numarası
2. LCD ekran: test değeri ve üniteyi görüntüler.
3. Arka ışık tuşu: butona hafifçe basın; 8 saniye içerisinde kendi kendine kapanır.
e n aralığını değiştirmek için
sitans ölçülürken sıfırlamak için kullanılır.
4. Kapasitans “+” giriş terminali.
5. Kapasitans ”－” giriş terminali.
6. Fonksiyon Selektörü: Güç açmak için v fonksiyonu
kullanılır.
7. Sıfır düğmesi: Düşük kapa
4. ÖLÇÜMLER
(1) Bu ÖLÇÜM ALETİ bir kapasitörün kapasitans değerini ölçmek için kullanılır. Reaktif bileşenlerin “Q” faktörünü belirlemek için kullanılmaz. Bir direncin kapasitansı ölçülmeye çalışılırsa yanlış değerler elde edilebilir.
(2) Devre içerisindeki bileşenler ölçülürken test uçları bağlanmadan önce devrenin kapatılması ve enerjisinin alınması gerekir.
(3) Test uçlarına (siyah & kırmızı) zarar vermeyin. Aşınmışsa lütfen değiştirin.
(4) Tozlu çevrelerde kullanılan aletler periyodik olarak temizlenmelidir.
(5) Aleti uzun süre direk güneş ışığında bırakmayın.
(6) Pil ve sigorta kompartıman kapağını çıkarmadan önce aletin herhangi bir devreye bağlı olmadığından ve güç anahtarının kapalı konumda olduğundan emin olun.
(7) Bütün ölçümler için SİYAH test ucunu “-” terminaline ve KIRMIZI test ucunu “+” terminaline bağlayın.
5. KAPASİTANS (C) ÖLÇÜM PROSEDÜRÜ
(1) Beklenen maksimum kapasitans için aralık selektörünü seçin.
(2) Selektör KAPALI konumundan ayrıldığında güç açılacaktır.
(3) "0" gösterildiğini kontrol edin: Test aralığı 200pF, 2nF, 20nF ise testten önce "0" gösterildiğini kontrol edin.
(4) Kutuplu kapasitörleri bağlarken polariteyi inceleyin.
(5) Bütün kapasitörleri tamamen deşarj edin.
(6) Timsah klipsleri kapasitörlerin uçlarına bağlayın.
(7) Ekrandaki değeri okuyun. Değer seçilen aralık anahtarında gösterilen elektriksel ünitenin (pF, nF, uF) direk değeridir. Ekran “1”
gösterirse bu ölçüm aralığının dışında olunduğunu gösterir. Ekran değerlerin önünde bir veya daha fazla sıfır gösterirse, ölçümün çözünürlüğünü arttırmak için bir sonraki daha düşük aralık skalasına geçin.
NOT:
(a) Kapasitans değeri işaretli değilse 200pF aralığıyla başlayın ve aralık üstü gösterimi kayboluncaya ve bir değer elde edilinceye kadar arttırmaya devam edin.
(b) Kısa devre olan bir kapasitör bütün aralıklarda aralık üstü gösterecektir. Düşük voltaj sızıntısı olan bir kapasitans aralık üstü veya normalden çok daha yüksek bir değer gösterecektir. Açık bir kapasitör bütün aralıklarda sıfır gösterecektir (aletin kaçak kapasitesine bağlı olarak muhtemelen 200pF aralığında birkaç pF).
(c) Çok düşük kapasitans ölçümü yaparken kaçak indüktans girişini önlemek için çok kısa uçlar kullanılmalıdır.
(d) Seçenekli test uçları kullanırken, uçların ölçüme karşı ölçülebilir bir kapasitans verdiğini unutmayın. Yaklaşık bir değer olarak, test ucu kapasitansı uçlar açılarak ölçülür, açık devre değeri kaydedilir ve bu değer çıkarılır.
(e) Kapasitörler, özellikle elektrolitik kapasitörler, genellikle çok fazla toleransa sahiptir. Kapalı tolerans türü bir kapasitör olmadıkça ölçülen değer kapasitör üzerinde işaretli olan değerden fazla çıkarsa şaşırmayın. Fakat değerler anma değerin nadiren altında çıkar.
(f) Aralık değiştiğinde ölçülen değer değişirse sızıntı voltajlı kapasitörlerde kontrol edilmelidir. Sızıntı direnci alt aralıkta düşülecektir.
6. BAKIM
1) 9-Volt pilin değiştirilmesi
a. Aletin harici bir devreye bağlı olmadığından emin olun. Selektör anahtarını KAPALI konuma getirin ve test uçlarını terminallerden çıkarın.
b. Alt muhafazadaki vidayı çıkarın ve alt muhafazayı kaldırın.
c. Bitmiş pili çıkarın ve aynı türden bir pille değiştirin.
2) Sigortanın değiştirilmesi
a. Aletin harici bir devreye bağlı olmadığından emin olun. Selektör anahtarını KAPALI konuma getirin ve test uçlarını terminallerden çıkarın.
b. Alt muhafazadaki vidayı çıkarın ve alt muhafazayı kaldırın.
c. Sigortayı aynı tür ve sınıftan bir sigortayla değiştirin: 5×20mm, 100mA/250V, hızlı patlayan sigorta veya eşdeğerleri.
Teknik özellikler herhangi bir tebligatta bulunulmadan değiştirilebilir.
Bu kitapçığın içeriği doğrudur fakat eksik veya yanlışlıklar bulursanız lütfen fabrikaya bildirin.
Yanlış kullanımdan doğan kaza ve hasarlarda firmamız sorumluluk kabul etmez.
Bu Kullanım Kılavuzunda belirtilen işlevler özel kullanım için sebep teşkil etmez.
