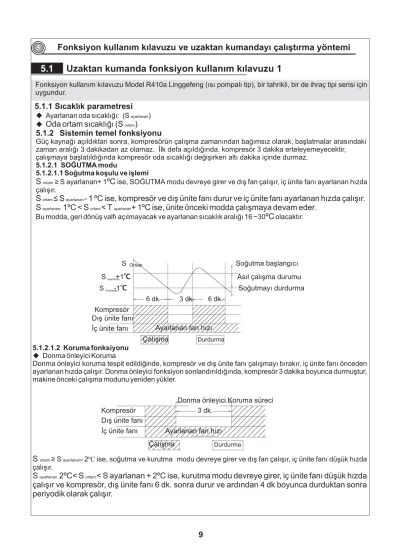

Fonksiyon kullanım kılavuzu ve uzaktan kumandayı çalıştırma yöntemi 5.1 Uzaktan kumanda fonksiyon kullanım kılavuzu 1
5.1.1 Sıcaklık parametresi
S
OrtamSoğutma başlangıcı
S
ayarlanan+1℃ Asıl çalışma durumu
S
Ayarlanan-1℃ Soğutmayı durdurma
6 dk. 3 dk. 6 dk.
Kompresör Dış ünite fanı İç ünite fanı
Çalışma Durdurma
Durdurma
Donma önleyici Koruma süreci
Kompresör 3 dk.
Dış ünite fanı
İç ünite fanı Ayarlanan fan hızı Çalışma
5
Fonksiyon kullanım kılavuzu Model R410a Linggefeng (ısı pompalı tip), bir tahrikli, bir de ihraç tipi serisi için uygundur.
u u
Ayarlanan oda sıcaklığı: (S )
Güç kaynağı açıldıktan sonra, kompresörün çalışma zamanından bağımsız olarak, başlatmalar arasındaki zaman aralığı 3 dakikadan az olamaz. İlk defa açıldığında, kompresör 3 dakika erteleyemeyecektir, çalışmaya başlatıldığında kompresör oda sıcaklığı değişirken altı dakika içinde durmaz.
≥ S ayarlanan+ 1 ise, SOĞUTMA modu devreye girer ve dış fan çalışır, iç ünite fanı ayarlanan hızda çalışır.
Bu modda, geri dönüş valfı açılmayacak ve ayarlanan sıcaklık aralığı 16 ~30 olacaktır.
ayarlanan ortam
Oda ortam sıcaklığı (S )
S ºC
S ≤ S - 1 ºC ise, kompresör ve dış ünite fanı durur ve iç ünite fanı ayarlanan hızda çalışır.
S 1ºC < S < T + 1ºC ise, ünite önceki modda çalışmaya devam eder.
5.1.2 Sistemin temel fonksiyonu
5.1.2.1 SOĞUTMA modu
5.1.2.1.1 Soğutma koşulu ve işlemi
ortam
ortam ayarlanan
ayarlanan- ortam ayarlanan
ºC
Ayarlanan fan hızı 5.1.2.1.2 Koruma fonksiyonu
u Donma önleyici Koruma
Donma önleyici koruma tespit edildiğinde, kompresör ve dış ünite fanı çalışmayı bırakır, iç ünite fanı önceden ayarlanan hızda çalışır. Donma önleyici fonksiyon sonlandırıldığında, kompresör 3 dakika boyunca durmuştur, makine önceki çalışma modunu yeniden yükler.
≥ S 2 ise, soğutma ve kurutma modu devreye girer ve dış fan çalışır, iç ünite fanı düşük hızda çalışır.
S
S 2ºC< S < S ayarlanan + 2ºC ise, kurutma modu devreye girer, iç ünite fanı düşük hızda çalışır ve kompresör, dış ünite fanı 6 dk. sonra durur ve ardından 4 dk boyunca durduktan sonra periyodik olarak çalışır.
ortam ayarlanan+
ayarlanan ortam
ºC
6 dk. 6 dk.
4 d k . 4 d k .
Ortam
Soğutma çalışıyor
S
ayarlanan+2℃ Kurutma çalışıyor
S
Ayarlanan-2℃ Çalışma durdurma
Kompresör Dış ünite fanı
İç ünite fanı DÜŞÜK fan hızı
Çalışma Durdurma
Donma önleyici Koruma süreci
Kompresör 3 dk.
Dış ünite fanı
İç ünite fanı DÜŞÜK fan hızı
Çalışma Durdurma
+4℃ Isıtma durdurma
Asıl çalışma durumu
+2℃ Isıtma başlangıcı
6 dk. 3 dk. 6 dk.
Düşük hız Düşük hız
Çalışma Durdurma
T
OrtamS
ayarlananS
AyarlananS ≤ S - 2 ºC ise, kompresör ve dış ünite fanı durur ve iç ünite fanı düşük hızda çalışır.
S ≤ S + 2ºC ise, ISITMA modu devreye girer, dış ünite fanı ve geri dönüş valfı aynı anda çalışır, iç ünite fanı en fazla 60 saniyelik bir gecikmeden sonra çalışır.
S ≥ S + 4 ºC ise, kompresör ve dış fan çalışmayı durdurur, fakat geri dönüş valfı hala açıktır.
S 2ºC < S < S + 4ºC ise, ünite önceki modunda çalışmaya devam eder.
ortam ayarlanan
ortam ayarlanan
Bu modda, geri dönüş valfı açılmayacak ve ayarlanan sıcaklık aralığı 16 ~30ºC olacaktır.
Sistem donma önleyici koruması tespit edilirse, kompresör ve dış ünite fanı durur, fakat iç ünite fanı düşük hızda çalışır. Donma önleyici koruma devre dışı bırakılırsa ve kompresör 3 dk. boyunca durdurulduysa, sistem asıl çalışma modunu yeniden başlatır.
İç fan 30 saniye boyunca düşük bir hızda çalıştıktan sonra durdurulacaktır.
Bu modda, geri dönüş valfı açılacak ve ayarlanan sıcaklık aralığı 16 ~30ºC olacaktır.
Soğutucuda buza rastlanırsa, sistem buz çözme durumuna girer. Bu kez kompresör çalışmaya devem eder ve dış ünite fanı, dört-yönlü valf ve iç ünite fanı çalışmaya keser. Çalışma göstergesi yanıp söner. Soğutucudaki buz çözme işleminin bittiği tespit edilirse, dış ünite fanı ve dört-yönlü valf aynı anda çalışacaktır. İç ünite fanı en fazla 60 saniyelik bir gecikmeden sonra çalışmaya başlayacaktır.
u u 5.1.2.2.2 Koruma fonksiyonu Donma önleyici Koruma
5.1.2.3 ISITMA modu
5.1.2.3.1 Isıtma koşulu ve işlemi
5.1.2.3.2 Buz çözme koşulu ve işlemi
ortam ayarlanan
ayarlanan ortam ayarlanan
Kompresör
Dış ünite fanı
İç ünite fanı
Geri dönüş valfı
Buz çözme süresince Kompresör
Dış ünite fanı 3dk.~9dk.
İç ünite fanı Dört-yönlü valf
Çalışma Durdurma
Ayarlanan sıcaklık
Ayarlanan sıcaklık +2℃
+1℃
1 saat 2 saat 2 saatten fazla
1 saat 2 saat 2 saatten fazla
-1℃
-2℃
Øİlk kez açıldığında buz çözme süresi 9 dakikadır ve bundan sonra buz çözme süresi uygulanan buz durumuna bağlıdır, ne kadar çok buz varsa, buz çözme süresi o kadar çok uzar (en fazla 9 dakika) ve ne kadar az buz varsa, buz çözme süresi o kadar kısalır (en az 3 dakika). Buz çözme işlemi sona ererse, buz çözme modundan çıkınız.
5.1.2.3.3 Koruma fonksiyonu Yüksek sıcaklık önleyici koruma
Gürültü engelleyici koruma
5.1.2.4 SALINIM modu
5.1.2.5 Otomatik mod
5.1.3.1 Uyku fonksiyonu u
u
Ø
Buharlaştırıcıda yüksek boru sıcaklığı tespit edilirse, dış fan çalışmayı durdurur ve buharlaştırıcı normal bir boru sıcaklığına geri gelebilirse, dış fan yeniden çalışmaya başlar.
Sistem “çalışma/durdurma" ile kapatılırsa veya sistem çalışma modunu değiştiriyorsa, geri dönüş valfı kapatılmadan önce 2 dakika boyunca gecikir.
Hava dağıtım modunda, iç ünite fanı ayarlana bir hızda çalışacaktır ve salınım motoru da ayarlanan bir hızda çalışacaktır ve çalışma göstergesi yanacaktır.
Bu modda, ayarlanan sıcaklık aralığı 16~30 ºC'dir.
Bu modda, sistem otomatik olarak ortam sıcaklığının değişimine [soğutma, kurutma, ısıtma ve hava beslemesi] bağlı olarak kendi çalışma modunu seçecektir. Koruma fonksiyonu da ISITMA/ SOĞUTMA modundaki gibidir.
5.1.3 Diğer kontrol
Uyku fonksiyonu soğutma veya kurutma modunda kurulursa, uzaktan kumanda ayarlanan sıcaklığı S
ayarlananotomatik olarak her bir saatten sonra 1ºC artırır ve 2 saat sonra 2ºC artacaktır.
S
ayarlananS
ayarlananS
ayarlananS
ayarlananS
ayarlananS
ayarlananS
ayarlananS
ayarlananUyku fonksiyonu ısıtma modunda kurulursa, uzaktan kumanda ayarlanan sıcaklığı S ayarlanan otomatik olarak her bir saatten sonra 1ºC azaltır ve 2 saat sonra 2ºC azalacaktır.
5.1.3.2 Salınım motoru kontrolü 20 ºC
Açıldıktan sonra, üst ve alt salınım motoru kılavuz menfezi hava çıkış borusunu kapatmak amacıyla 0 konumuna saat yönünün tersi yönde döndürecektir. Ünite açıldıktan sonra, salınım fonksiyonu kurulmazsa, kılavuz menfez minimum hava çıkışı için L konumuna döndürülür. Salınım fonksiyonu ünite açıldığında aynı anda ayarlanır, kılavuz menfez L ve D konumu arasında geçiş (salınım) yapar.
Kılavuz menfez ünite kapatıldığında kapanır.
(minimum salınım konumu) (maksimum salınım konumu) 5.1.3.3 Zamanlayıcı fonksiyonu
5.1.3.3.1 Zamanlayıcı AÇIK
5.1.3.3.2 Zamanlayıcı KAPALI
5.1.3.3.3 Zamanlayıcı değiştirme
5.1.3.4 Uzaktan kumanda sesli ikazı
5.1.3.5 Gösterge
5.1.3.6 Çift 8 modül göstergesi
5.1.3.7 Otomatik tuşu
5.1.3.8 Otomatik fan kontrolü
5.1.3.9 Hafıza fonksiyonu
Sistem işletimdeyken Zamanlayıcı AÇIK fonksiyonunun kurulması durumunda sistem çalışmaya devam eder; sistem işletimde değilken Zamanlayıcı AÇIK fonksiyonunun kurulması durumunda, önceden ayarlanan Zamanlayıcı AÇIK süresi bitince sistem önceden ayarlanan moda göre devreye girecektir.
Sistem kapalı konumundayken Zamanlayıcı KAPALI fonksiyonunun kurulması durumunda ve zamanlayıcı KAPALI moda kurulduğunda, sistem standby modunda kalacaktır. Sistem AÇIK
konumundayken Zamanlayıcı KAPALI fonksiyonunun kurulması durumunda, sistem önceden ayarlanan Zamanlayıcı KAPALI süresi bitince çalışmasını durduracaktır.
Sistem Zamanlanmış durumdayken, uzaktan kumandanın AÇIK/ KAPALI tuşuyla makinenin başlatma ve kapatma gerçekleştirmesi mümkündür; aynı zamanda Zamanlanmış süreyi yeniden ayarlamak mümkündür ve sistem en son önceden ayarlanan moda göre çalışacaktır. Zamanlayıcı KAPALI ve Zamanlayıcı KAPALI sistem işletimdeyken ayarlanırsa, sistem mevcut önceden ayarlanan çalışma modunda devam eder ve önceden ayarlanan Zamanlayıcı KAPALI süresi sona erince çalışmayı durdurur.
Zamanlayıcı KAPALI ve Zamanlayıcı KAPALI sistem işletimde değilken ayarlanırsa, sistem kapatma moduna devam eder ve önceden ayarlanan Zamanlayıcı AÇIK süresi sona erince çalışmaya başlar.
Bundan sonra, Zamanlayıcı AÇIK süresi her gün sona erdiğinde, önceden ayarlanan modda çalışacaktır ve sistem Zamanlayıcı KAPALI süresi sona erdiğinde çalışmayı durdurur. Isıtma modunda gürültü engelleyici koruma bulunur; kapalı durumun süresi 3 dakikadan az olduğunda bir kişi makineyi başlatmak istediğinde, 3-dakikalık kompresör koruması devreye girer.
Uzaktan kumanda açık konumuna getirildiğinde veya uzaktan kumandan bir sinyal alındığında sesli ikaz memnuniyet verici bir ses çıkarır.
Çalışma/ güç göstergesi: Güç kaynağı açıldığında kırmızı, sistem çalışırken yeşildir ve bu, çalışma modunu işaret eder. Çalışma göstergesi sistem güç kaynağı KAPALI durumdayken ayırt edilebilir. Kurutma göstergesi: Kurutma modunda ve otomatik kurutma modunda yanar ve diğer modlarda ayırt edilebilir.
Hava dağıtım göstergesi: Hava dağıtım modunda yanar ve diğer modlarda ayırt edilebilir. Otomatik göstergesi: Otomatik modda yanar ve diğer modlarda ayırt edilebilir.
Ayarlanan sıcaklığı belirtir ve aynı zamanda soğutma/ ısıtma modunu ve dinamik rüzgar hızı simgesini ve güç kaynağı açık durumdayken ışık ayarının AÇIK konumda olduğunu ve uyku fonksiyonu ayarının iptal edildiğini belirtir.
Otomatik tuşuna KAPALI ve otomatik çalıştırma modu arasında geçiş yapmak amacıyla basılır.
Bu moda, ortam sıcaklığına göre, rüzgar hızları arasında en az 30 sn.lik değişim aralıklarıyla, iç ünite fanı Yüksek, Orta ve Düşük fan hızlarını otomatik olarak seçer.
Güç kaynağı kesildikten sonra yeniden çalışmaya başlarsa, sistem güç kaynağı kesintisinden önce
çalışma modunda çalışmaya devam edecektir. Sistem zamanlayıcı modunda ise, sistem zamanlayıcı
ayarını hatırlayamaz ve zamanlayıcı ayarı otomatik olarak iptal edilir. Kullanıcının zamanlayıcı ayarını
yeniden gerçekleştirmesi gerekir. Güç kaynağı kesildiğinde uyku modu iptal edilir.
8.1 Arıza Analizleri - GE KLİMA A09 & GE KLİMA A12
Klima ba şlatılamıyor Zayıf s oğutma (ısıtma)
Şalter indirilmiş veya sigorta atmış
Hem iç ünite hem de d ı ş ü n i t e başlatılamıyor
Uygun olmayan sıcaklık ayarı
Soğutma (ısıtma) yükünün uygun olup olmadığını kontrol ediniz.
Soğutucu gazı akış arızası
H a v a ç e v r i m i yetersizdir.
Dış ünitenin montaj konumu uygun değildir.
Şalter AÇIK konumuna ayarlanırsa, bir kere iner.
Şalter klima ayarlandığında birkaç dakika içinde indiriliyor.
Elektrik kaynağı yok
Elektrik fişi iyi takılmamış veya temassızlık vardır
İç ünite ile dış ünite arasından bağlantı yanlış
Uzaktan kumandanın aktarım hatası
Uzaktan kumandanın koruyucu borusu patlar.
Kumanda panelinde güçlü/ zayıf elektrik plakaları arasında sıkı bir bağlantı olduğuna bakınız.
Dönüştürücünün çıkış kablosunun sıkı olup olmadığını, gerilim çıkışının olup olmadığını kontrol ediniz.
Ayarlanan sıcaklığı düzeltiniz
Tahmin edilen soğutma (ısıtma) yükünü kontrol ediniz.
Dört yönlü valf arızası
Yetersiz soğutucu gazı miktarı
Kompresör arızası
Valfta yetersiz akış miktarı
Hava filtreleri tıkalı
Fan dönüş hızı ayarı çok düşük
Topraklama yalıtım direncini sistemde elektrik kaçağı olup olmadığını teyit etmek için ölçünüz.
Şalteri kontrol ediniz ve kısa devre direncini ölçünüz.
Güç beslemesi devresini kontrol ediniz.
Fişi kontrol ediniz ve sıkı bir şekilde takınız.
Devre şemasına göre devreyi kontrol ediniz ve yanlış kablo tesisatını yeniden bağlayınız.
Uzaktan kumandayı kontrol ediniz.
Kumandanın koruyucu borusunu değiştiriniz.
Bağlantı hatlarını sıkıca bağlayınız.
Bağlantı kablosunu sıkılaştırınız ve çıkış gerilimini kontrol ediniz.
4-yönlü valfı değiştiriniz.
Soğutucu gazı doldurunuz.
Kompresörü değiştiriniz.
Yeterli olması için valfı ayarlayınız.
Filtreyi temizleyiniz
Dönme hızını YÜKSEK veya ORTA seviyeye getiriniz
Dış ünite iyi havalandırmaya sahip olan bir yere monte edilmelidir ve siper takılmalıdır.
Zayıfsoğutma(ısıtma)etkisi
Besleme havasına ayarlandığında fan çalışmıyor.
Ünite soğuturken veya ısıtırken, hem kompresör hem de dış ünite fanı çalışmıyor
Ünite soğuturken veya ısıtırken, kompresör çalışıyor fakat dış ünite fanı çalışmıyor
Soğuturken veya ısıtırken, dış ünite fanı çalışıyor, kompresör çalışmıyor.
Su sızıntısı
İç ünitenin filtre ekranı tıkalı
Dış ünite ısı değiştiricisinde tıkanıklık
Kompresörün iç yüksek ve alçak basıncı arasında kaçak
Kılcal borularda bölgesel tıkanıklık
İkincil soğutucu gazı kaçağı
Dış ünite tek-yönlü valfında tıkanıklık
İç ünite fan motorunda yanma veya kesik kablo
Yanlış bağlantı
Fan kapasitöründe açık devre veya kapasitör arızalı.
Röle bobininde kesik hat var
Rölede temassızlık
Uygun olmayan sıcaklık ayarı
Dış ünite fan motoru hasarlı.
Yanlış bağlantı
Dış ünite fan kapasitörü hasarlı.
Kompresör arızası
Kompresörün çalışan kapasitöründe bozukluk
Gerilim çok düşük veya çok yüksek.
Yanlış bağlantı
Tahliye hortumunda tıkanıklık veya kırılma
Filtre ekranını düzenli olarak temizleyiniz
Isı değiştiricisi üzerindeki yapışkan tozu temizlemek için
Kompresörü değiştiriniz.
Kılcal boruları değiştiriniz
Kaçağı bulunuz ve soğutucu gazı doldurunuz.
Tek yönlü valfı değiştiriniz.
Fan motorunu onarınız veya değiştiriniz
Röleyi değiştiriniz
Röleyi değiştiriniz
Ayarlanan sıcaklığı düzeltiniz
Fan motorunu değiştiriniz
Devre çizimine bağlı olarak doğru bağlantıyı gerçekleştiriniz.
Kapasitörü değiştiriniz
Kompresörü değiştiriniz.
Gerilim çok düşük veya çok yüksek.
Manostat tavsiye edilir.
Devre çizimine bağlı olarak doğru bağlantıyı gerçekleştiriniz.
Tahliye hortumunu değiştiriniz
Devre çizimine bağlı olarak doğru bağlantıyı gerçekleştiriniz.
Fan kapasitörünü aynı model ve teknik özellikleriyle değiştiriniz.
Su sızıntısı
Anormal ses ve titreşim
Arıza ekranı
Soğutucu gazı borusu konektörünün sarma düzeni yeterince sıkı değil
İç ünite fanı başka parçalara temas ediyor
İç ünitede yabancı madde var
Kompresör çok fazla sallanıyor
Dış ünite boruları birbirine değiyor
İç plakalar temas ediyor
Dış ünite fan pervanesi çatıya değiyor
Kompresörde anormal ses var
Dört-yönlü valf içinde ısıtma sırasında anormal elektromanyetik ses
Ekran F1
Ekran F2
Ekran F3
Yeniden sarınız ve sıkılaştırınız
Fan konumunu ayarlayınız
Yabancı maddeyi dışarı çıkarınız
Kompresörün destek yastıklarını ayarlayınız ve gevşeyenleri sıkınız.
Birbirine değen boruları ayarınız.
1. Bağlantı vidalarını sıkınız
2. Plakalar arasına çarpma emici kili yapıştırınız
Menfez konumunu ayarlayınız
Kompresörü değiştiriniz.
Solenoid valf içinde kısa devre ve soleniod valfı değiştiriniz
Oda sıcaklığı sensöründe kısa devre veya açık devre.
Boru sıcaklığı sensöründe kısa devre veya açık devre.
Dış ünitede buz çözme
8.2 Arıza analizleri - GE KLİMA A17
Klimabaşlatılamıyor
Su sızıntısı
Şalter indirilmiş veya sigorta atmış
Klima açıldıktan sonra tepki göstermiyor (fiş takıldıktan sonra, sesli ikaz verilmiyor ve uzaktan kumanda başlatımı tepki vermiyor)
Uzaktan kumanda sinyal almıyor (açıldıktan sonra, arızalı değilse sesli ikaz ses çıkarır)
Şalter AÇIK konumuna ayarlandığında, bir kere iner.
Ünite açık konuma getirildiğinde, şalter birkaç dakika içinde inecektir.
Dönüştürücü bağlantısı gevşek veya temassız veya dönüştürücü arızalı
Elektrik kaynağı devresi yok
Elektrik fişi iyi takılmamış veya temassızlık vardır
Kumanda sigortası atmış
Uzaktan kumanda arızalı
Alıcı gevşek veya temassız
Alıcı hasarlı
Kumanda hasarlı.
Uzaktan kumanda gücü yeterli değil
Gerilim çok düşük.
Su tahliye hortumunda tıkanıklık veya çatlak
Soğutucu gazı borusu bağlantısının sarma düzeni yeterince sıkı değil
Topraklama yalıtım direncini ünitede akım kaçağı olup olmadığını teyit etmek için test edimiz.
Klima devresinde veya parçalarında arıza var. Yalıtımı ısıtır ve bozarlar ve kısa devreye veya akım kaybına yol açarlar. Yalıtım direncini ölçünüz veya tek tek arızaları gideriniz. Şalterin kendisi arızalıysa, şalteri değiştiriniz.
Güç beslemesi devresini kontrol ediniz.
Fişi kontrol ediniz ve iyi bir şekilde takınız ve teması sıkılaştırınız.
Kumanda sigortasını değiştiriniz.
Bağlantı kablosunu bağlayınız ve dönüştürücünün çıkış gerilimini ölçünüz.
Arızalı ise, dönüştürücüyü değiştiriniz.
Kumandayı değiştiriniz
Pilleri değiştiriniz
İlk önce, "OTOMATİK" manuel düğmesine basınız, tepki yoksa, yukarıdaki yöntemlere bağlı kalarak kontrol ediniz. Düğmeye bastıktan sonra normal olarak çalışırsa, montaj konumunu ve alıcı başının bağlantı kablosunun düzgün olduğunu yeniden kontrol ediniz. Düzgünse, alıcıyı veya uzaktan kumandayı kontrol ediniz.
Gerilimi kontrol ediniz. Anma geriliminden %10 daha düşükse, nedeni kontrol ediniz; güç beslemesi durumunu iyileştiriniz ve sabitleştirilmiş gerilimli güç beslemesi ekleyiniz.
Su tahliye borusunu değiştiriniz.
Yeniden sarınız ve sıkılaştırınız
Zayıf SOĞUT MA (ISITMA) çalışması
Uygun olmayan sıcaklık ayarı
Soğutma (ısıtma) yükünün uygunsa
Soğutucu gazı akış arızası
İç ünite ve dış ünite bağlantı borularının ısı yalıtımı kötüdür.
Hava çevrimi yetersizdir.
Dış ünite sıcaklığı çok yüksektir.
Hava sızdırmazlık yeterli değildir.
İnsanlar çok sık içeri girip çıkıyor.
İç ortamlardaki cihazları ısıtıyorlar.
Ayarlanan sıcaklığı düzeltiniz.
Tahmin edilen soğutma (ısıtma) yükünü kontrol ediniz
İkincil soğutucu gazında kaçak veya soğutucu gazı yetersiz
Kompresör içinde yüksek basınç ve alçak basınç arasında kaçak
Dört yönlü valf arızası
Kılcal borularda bölgesel tıkanıklık
Soğutma sisteminde tıkanıklık
Dış ünite değiştiricisinde tıkanıklık
Hava filtreleri tıkalı
Fan dönme hızı azalır
Fan hızı çok yavaşa ayarlanmış
Dış ünitenin montaj konumu uygun değildir.
Kontrol ediniz ve kaçağı doldurunuz, ardından vakum yapınız ve gerektiği kadar soğutucu gazı ekleyiniz
Kompresörü değiştiriniz.
Dört- yönlü valfı değiştiriniz
Kılcal boruları değiştiriniz
Sistemin tıkalı olup olmadığına buharlaştırıcının yoğuşmasını ve yüksek basınç manometresini gözlemleyerek karar veriniz ve sistemi düzeltmek için önlem alınız.
Kalın ve ince borularının ısı yalıtımının iyi olduğundan emin olunuz. Isı yalıtımı aynı zamanda bağlantılarda ve bakır borunun maruz kalan parçalarında da yapılmalıdır.
Isı değiştiricinin yüzeyinde biriken tozu temizleyiniz.
Filtreyi temizleyiniz
Fan hızını yüksek veya orta hıza ayarlamak için
Kapasitörde arıza
Motor arızası
Kapasitörü değiştiriniz
Motoru değiştiriniz
Dış ünite montaj konumu için iyi havalandırma sağlanmalıdır.
Yağmur sızdırmaz plakayı ve güneş sızdırmaz plakayı düzgün bir şekilde takınız. Maksimum soğuk hava gerekli seviyeyi karşılamazsa, klimayı değiştirmeniz önerilir.
İç ortamlarda belirli bir hava sızdırmazlığı koruyunuz, yüksek miktarda ısı yayan elektrikli cihazlar kullanmamaya çalışınız.
Besleme havasına ayarlandığında fan çalışmıyor.
Soğutma ve ısıtma modunda, kompresör çalışıyor fakat dış ünite fanı çalışmıyor.
Soğuturken veya ısıtırken, dış ünite fanı çalışıyor, kompresör çalışmıyor.
Kompresör çok sıcak ve koruyucunun devreye girmesine neden oluyor.
Salınım fanı çalışmıyor.
İç ünite fanı yanmış veya bozulmuş veya ısı koruyucusunda arıza.
Motor anormal olduğundan, motorun içinde bulunan ısı koruyucu sık sık bozuluyor.
Yanlış bağlantı
Fan kapasitöründe açık devre veya kapasitör arızalı.
Dış ünite fan motoru hasarlı.
Yanlış bağlantı
Dış ünite fan kapasitörü hasarlı.
Kompresör arızalı
Kompresörün çalışan kapasitöründe bozukluk
Gerilim çok düşük veya çok yüksek.
Yanlış kablo bağlantısı
Koruyucunun kendisi arızalı.
Soğutucu gazı yeterli değil veya çok fazla.
Kılcal boru tıkalı ve sıcaklık artıyor.
Kompresör rahat bir şekilde çalışmıyor veya tıkalı. Hava tahliye valfı hasarlı
Koruyucunun kendisi arızalı.
Salınım motoru torku yeterli değil, yanlış bağlantı
Yanlış bağlantı
Kumanda hasarlı (IC2003 hasarlı, salınım rölesi kapanamıyor, vb.)
Fan motorunu veya arızalı parçayı değiştiriniz.
Fan motorunu değiştiriniz
Devre çizimine bağlı olarak doğru bağlantıyı gerçekleştiriniz.
Fan kapasitörünü aynı tip ve teknik özelliklerdeki kapasitörle değiştiriniz.
Fan motorunu değiştiriniz
Devre çizimine bağlı olarak doğru bağlantıyı gerçekleştiriniz.
Fan kapasitörünü değiştiriniz
Kompresörü değiştiriniz.
Kapasitörü değiştiriniz
Manostat tavsiye edilir.
Devre şemasını düzgün bir şekilde bağlayınız
Aşırı ısınmadığında kompresör temasının açık olduğunu kontrol etmek için multimetre kullanınız. Açık değilse, koruyucuyu değiştiriniz.
Soğutucu gazı miktarını ayarlayınız
Kılcal boruları değiştiriniz
Kompresörü değiştiriniz.
Koruyucuyu değiştiriniz
İlk önce, bağlantının yanlış olup olmadığını kontrol ediniz. Değilse, parçaları değiştiriniz
Anormal ses ve sallanma
İç ünite fanı başka parçalara temas ediyor.
İç ünitede yabancı nesne
Kompresör çok fazla sallanıyor.
Dış ünite boru hattı dokunuyor
İç plakalar temas ediyor
Dış ünite menfezi dış muhafazaya değiyor.
Kompresörde anormal ses
Dört- yönlü valftan anormal solenoid sesi
Fan konumunu ayarlayınız.
Yabancı nesneyi dışarı çıkarınız.
Kompresörün destek rondelasını ayarlayınız ve gevşek vidaları sıkınız.
Temas eden boru hattını ayırınız.
1. Bağlantı vidasını sıkınız.
2. Plakalar arasına emici kili yapıştırınız.
Menfez konumunu ayarlayınız.
Kompresörü değiştiriniz.
Solenoid valf içinde kısa devre ve soleniod valfı değiştiriniz
8.3 Arıza analizleri - GE KLİMA A21
Klimaünitesibaşlatılamıyor
Şalter indirilmiş veya sigorta atmış
Klima ünitesi açıldığında, hiçbir tepki yok (ünitenin fişi takıldığında, sesli ikaz ses çıkarmıyor ve üniteyi başlatmak için uzaktan kumanda kullanıldıktan sonra tepki yok.)
Uzaktan kumanda sinyal almıyor (ünite açıldığında, sesli ikaz hasarlı değilse, sesli ikazın ses çıkarması gerekir)
Güç gerilimi çok düşük
Şalter “AÇIK” olarak ayarlandığında, hemen iner
Klima ünitesi “AÇIK" konumuna getirildiğinde şalter indirilmesi birkaç dakika sonra meydana gelir
Elektrik kaynağı yok
Elektrik prizi sıkı bir şekilde oturtulmamış veya bağlantı zayıf
Kumanda sigortası Atmış
Dönüştürücü bağlantı hattı gevşek veya zayıf montaj mevcut veya dönüştürücüde arıza var
Kumanda hasarlı
Uzaktan kumandanın pilleri bitmiş
Uzaktan kumandada arıza
Alıcı başı gevşek veya fiş bağlantısı zayıf
Alıcı başı hasarlı
Topraklama yalıtım direncini klima ünitesinde elektrik kaçağı veya kısa devre olup olmadığını teyit etmek için kontrol ediniz
Isıtmadan sonra klima ünitesinde arıza veya yalıtım elemanı arızası, yalıtım delinmesi nedeniyle kısa devre veya elektrik kaçağı, yalıtım direncini ölçünüz veya arızalı olanları bulmak amacıyla tek tek elemanları kontrol ediniz, şalterin kendisinde arıza, şalteri değiştiriniz.
Güç beslemesi hattını kontrol ediniz
Sıkı teması sağlamak için fişi kontrol ediniz ve sıkınız
Kumanda sigortasını değiştiriniz
Hat bağlantılarını sabitleyiniz, dönüştürücü çıkış gerilimini ölçünüz ve doğru değilse, dönüştürücüyü değiştiriniz
Kumandayı değiştiriniz
Pili değiştiriniz
İlk önce manuel düğmelerin
“OTOMATİK” tuşuna basınız. Tepki yoksa yukarıdaki yönteme göre kontrol ediniz, tuşa bastıktan sonra çalışma normalde, alıcı başın montaj konumunun ve hat bağlantılarının doğru olduğunu görmek için yeniden kontrol ediniz, doğrularda, alıcı başı veya uzaktan kumandayı değiştiriniz.
Güç gerilimini kontrol ediniz. Gerilim anma geriliminden % 10 daha azsa, nedenini kontrol ediniz ve güç beslemesi durumunu iyileştiriniz, örneğin bunu düzenli güç beslemesi ekleyerek gerçekleştiriniz.
Zayıfsoğutma(ısıtma)etkisi
Ayarlanan sıcaklık uygun değil
Soğutma (ısıtma) yükünün uygun olup olmadığını kontrol ediniz.
Soğutucu gazı akış arızası
İç ünite ve dış ünite arasındaki bağlantı borusunun termal yalıtımı zayıf
Yetersiz hava çevrim miktarı
Dış ortam sıcaklığı çok yüksektir.
İç ortam yeterli düzeyde kapalı değil veya insanlar sık sık odaya giriyor ve çıkıyor veya odanın içince çalışan bir ısıtıcı ekipman var
İç ortamı mümkün olduğunca kapalı tutunuz; yüksek miktarda ısı yayan elektrikli cihazları kullanmayınız Uygun hava ekranını monte ediniz; mümkün olan en iyi soğutma etkisi ihtiyacı karşılamıyorsa daha yüksek kapasiteli bir klima ilde değiştiriniz
Dış ünite iyi havalandırması olan bir yere monte edilmelidir
Kapasitörü değiştiriniz
Motoru değiştiriniz Kapasitör hasarlı
Motor hasarlı
Isı değiştiricinin yüzeyindeki tozu temizleyiniz
Filtreyi temizleyiniz
Fan hızını yüksek veya orta olarak ayarlayınız Büyük boru ve küçük borunun termal yalıtımı ayrı olmalıdır ve ses çıkarmalıdır; bakır borunun bağlantısı ve çıplak konumunun da termal yalıtımı olmalıdır
Kaçağı kontrol ediniz, kaçağı onardıktan sonra vakum pompalama işlemi gerçekleştiriniz ve gerektiği kadar soğutucu gazı doldurunuz
Kompresörü değiştiriniz
4-yönlü valfı değiştiriniz
Kılcal boruları değiştiriniz
Buharlaştırıcının yoğunlaşma durumunu kontrol ediniz veya yüksek basınç ölçeri okuyarak sistemin tıkalı olup olmadığına karar veriniz ve sistemi bunlara göre düzeltiniz
Ayarlanan sıcaklığı düzeltiniz
Tahmin edilen soğutma (ısıtma) yükünü kontrol ediniz
Soğutucu gazı kaçağı veya yetersiz soğutucu gazı
Kompresörün iç yüksek basınç ve düşük basınç kısımları arasında kaçak
4-yönlü valf arızası
Kılcal boruda kısmi tıkanıklık
Soğutma sisteminde tıkanıklık
Dış ünite ısı değiştiricisinde tıkanıklık
Hava filtresinde tıkanma
Fan hızı çok düşük seviyeye ayarlanmış
Fan hızı daha düşük
Dış ünitenin montaj konumu uygun değil
Hava beslemesi modu seçildiğinde, fan
çalışmıyor
Soğutma veya ısıtma modunda kompresör çalışıyor fakat dış ünite
fanı çalışmıyor
Soğutma veya ısıtma modunda dış ünite fanı
çalışıyor fakat kompresör çalışmıyor
Kompresör aşırı ısınmış bu nedenle koruyucuyu devreye
girer
Salınım menfezi çalışmıyor
İç ünite fan motoru yanmış veya kablo kırılmış veya aşırı ısınma koruyucusunda arıza
Motordaki anormallik nedeniyle aşırı ısınma meydana geldiğinden iç aşırı ısınma koruyucu sık
sık bozuluyor
Yanlış hat bağlantısı
Açık devre veya fan kapasitöründe hasar
Dış ünite fan motoru hasarlı
Yanlış hat bağlantısı
Dış ünite fan kapasitörü hasarlı
Kompresör arızası
Yanlış hat bağlantısı Kompresörün çalışan kapasitörü hasarlı
Gerilim çok düşük veya çok yüksek.
Koruyucunun kendisinde arıza
Yetersiz veya çok fazla soğutucu gazı
Kılcal boru tıkalı bu nedenle hava giriş sıcaklığı çok yüksek
Kompresör rahat bir şekilde çalışmıyor (tutukluk yapmış veya sıkışmış), hava tahliye valfı hasarlı
Koruyucunun kendisinde arıza
Salınım motoru torku yetersiz
Yanlış hat bağlantısı
Kumanda hasarlı (IC2003 hasarlı, salınım rölesi kapanamıyor)
Fan motorunu veya arızalı parçaları değiştiriniz
Fan motorunu değiştiriniz
Elektrik şemasına göre hatları doğru olarak bağlayınız
Fan kapasitörünü aynı model ve teknik özelliklerindeki bir başkası ile değiştiriniz
Fan motorunu değiştiriniz
Elektrik şemasına göre hatları doğru olarak bağlayınız
Fana kapasitörünü değiştiriniz
Kompresörü değiştiriniz
Kapasitörü değiştiriniz
Gerilim düzenleyicisi takmanız önerilir
Elektrik şemasına göre hatları doğru olarak bağlayınız
Kompresörün aşırı ısınmayan temaslarının iletilip iletilmediğini kontrol etmek için
üniversal metre kullanınız; iletimsiz durumlarda koruyucuyu değiştiriniz
Soğutucu gazı miktarını ayarlayınız
Kılcal boruları değiştiriniz
Kompresörü değiştiriniz
Koruyucu değiştiriniz
Hat bağlantılarında arıza olup olmadığını kontrol ediniz, yoksa arızalı yerdeki parçaları
değiştiriniz
Soğutma veya ısıtma modunda kompresör ve dış ünite fanı çalışmıyor
Su sızıntısı
Anormal ses ve sallanma
İç ünite kumandası hasarlı (IC2003, röle hasarlı) veya dış ünite rölesi hasarlı (varsa)
Hat bağlantıları yanlış veya gevşek
Sıcaklık doğru ayarlanmamış.
Tahliye borusunda tıkanıklık veya kırılma
Soğutucu gazı borusu bağlantısının sarma düzeni yeterince sıkı değil.
İç ünite fanı başka parçalara temas ediyor.
İç ünitede yabancı nesne
Kompresör çok fazla sallanıyor.
Dış ünite boru hattı dokunuyor
İç plakalar temas ediyor
Dış ünite menfezi dış muhafazaya değiyor.
Kompresörde anormal ses
Isıtma sırasında 4- yönlü valftan anormal solenoid sesi
Kumandayı veya röleyi değiştiriniz
Şemaya göre bağlantıları düzeltiniz.
Ayarlanan sıcaklığı düzeltiniz
Tahliye borusunu değiştiriniz
Yeniden sarınız ve sıkılaştırınız.
Fan konumunu ayarlayınız.
Yabancı nesneyi dışarı çıkarınız.
Kompresörün destek rondelasını ayarlayınız ve gevşek vidaları sıkınız.
Temas eden boru hattını ayırınız.
1. Bağlantı vidasını sıkınız.
2. Plakalar arasına emici kili yapıştırınız.
Menfez konumunu ayarlayınız.
Kompresörü değiştiriniz.
Solenoid valf içinde kısa devre ve soleniod valfı değiştiriniz
