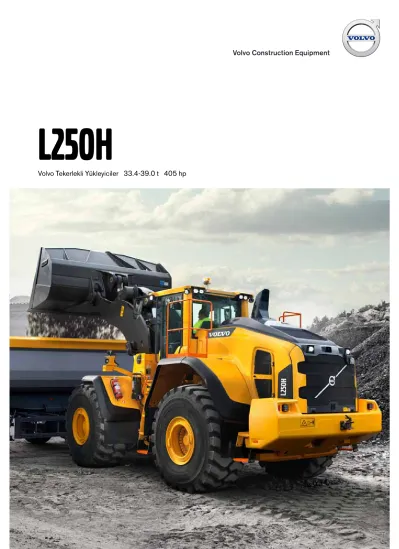

L250H
Volvo Tekerlekli Yükleyiciler 33.4-39.0 t 405 hp
Volvo Trucks Renault Trucks
Bir performans tutkusu
Volvo Construction Equipment firması olarak, anlam katmak için buradayız. Verimliliği artıran ürün ve hizmetler geliştirerek, sektörün önde gelenleri için maliyetleri
azaltabileceğimizden ve karlılığı artırabileceğimizden eminiz.
Volvo grubunun bir parçası olarak, daha akıllı çalışmalar yürütmenize yardımcı olacak yenilikçi çözümler sunma konusunda tutkuluyuz.
Daha fazlasını yapmanıza yardımcı olabiliriz.
Daha azıyla daha çok iş yapmak, Volvo Construction Equipment'ın alameti farikasıdır.
Yüksek üretkenlik, uzun süredir düşük enerji tüketimi, kolay kullanım ve dayanıklılıkla birlikte anılmaktadır. Kullanım ömrü maliyetlerini azaltma konusunda, Volvo kendine özgü bir sınıfta yer alır.
İhtiyaçlarınızı karşılamaya yönelik tasarım.
Farklı sanayi uygulamalarının özel gereksinimlerine uyacak çözümler oluşturmaya yönelik sürekli çaba gösterilmektedir. Yenilik denildiğinde genellikle yüksek teknoloji akla gelir, ancak bu her zaman böyle olmak zorunda değildir. Fikirlerimizin bazıları oldukça basittir ve müşterilerimizin iş hayatlarını net bir şekilde ve derinlemesine anlamaya dayalıdır.
180 yılda birçok şey öğrenilir.
Yıllar boyunca Volvo, iş makinelerinin kullanımında çığır açmış çözümler geliştirmiştir.
Başka bir marka, güvenlik konusunda Volvo'dan daha iddialı olamaz. Operatörlerin ve çevrelerindekilerin korunması ve doğaya olan etkimizin minimum seviyeye indirilmesi, ürün tasarım felsefemizi şekillendirmeye devam eden geleneksel değerlerimizdir.
Sizin yanınızdayız.
Volvo markamızı en yetenekli kişilerle destekliyoruz. Volvo, gerçek anlamda küresel, her nerede olursa olsun müşterilerine hızla ve etkili bir şekilde destek sunmaya hazır, küresel bir firmadır.
Performans konusunda tutkuluyuz.
3
Mack Trucks UD Trucks Volvo Buses Volvo Construction
Equipment
Volvo Penta Volvo Financial Services
OptiShift
Volvo’nun OptiShift teknolojisi, firmanın patentli Frenle Geri Dönüş (Reverse By Braking, RBB) teknolojisini birinciden dördüncü vitese kadar kullanılabilen kilitlemeyle bir araya getirerek tüm uygulamalarda üretkenliği ve verimi artırır. Kilitleme, motor ve şanzıman arasında doğrudan tahrik oluşturmakta, tork konverterindeki güç kayıplarını gidermekte ve yakıt tüketimini %18 kadar azaltmaktadır.
5
Verimli çalışma
Yenilikçilik, Volvo Construction Equipment'ın temelini oluşturur. Ekipmanın daha az yakıt tüketmesini sağlamak, zararlı gaz salınımını ve çevreye olumsuz etkisini azaltmak için mühendislerimiz zekice yenilikler ortaya koymaktadır. Lastikli yükleyicilerin yakıt tüketimini %18'e kadar azaltan ve performansını artıran benzersiz OptiShift teknolojisi bunun örneklerinden biridir.
Ekonomi pedalı
Volvo'nun benzersiz ekonomi pedalı, gaz pedalının aşırı kullanıldığı ve motor devrinin ekonomik çalışma aralığının dışına çıkmaya yaklaştığı durumlarda mekanik geri itme gücü uygular. Bu, operatörün gaza daha az yüklenmesini sağlayarak yakıt tüketimini düşürür.
Frenle Geri Dönüş (Reverse By Braking, RBB)
RBB, kısa döngüler ya da kamyona yükleme yapmak için idealdir.
Operatör yön değiştirdiğinde, Volvo patentli RBB fonksiyonu yükleyicinin yönünü algılar ve servis frenlerini otomatik olarak uygulayarak makineyi yavaşlatır. Bu yakıt verimini ve operatörün konforunu artırır, aynı zamanda makinenin kullanım ömrünü uzatır.
Akıllı hidrolik
Volvo'nun yük sensörlü hidrolik sistemi, yakıt tasarrufu sağlayan Volvo motoruyla birlikte elektrikli fonksiyonlar için isteğe göre güç sağlayarak verimi artırır ve yakıt tüketimini düşürür. Sistem, daha kısa döngü süreleri için hızlı tepki sağlarken, hem yükün hem de ataçmanın üstün kontrolüyle sorunsuz çalışma sunar.
Tam yüklü
Volvo'nun yeni L250H makinesi, taş ocaklarında, agregalar ile ilgili çalışmalarda, madenlerdeki çalışmalarda ve ağır altyapı uygulamalarında verimliliği ve karlılığı artırmak için tasarlanmıştır ve yüksek üretim düzeyi sağlar. Bu ağır hizmet makinesiyle kısa döngü süreleri, yüksek koparma kuvveti ve mükemmel kontrol elde edin.
Z çubuğu bağlantı sistemi
Volvo'nun kendini ispatlamış Z çubuğu bağlantı sistemi, sert malzemelerde güçlü ve etkili kazma için yüksek koparma kuvveti sağlar.
Yüksek kaldırma kapasitesi, tam dolu kepçelerin maksimum yüksekliğe kaldırılmasını sağlar. Yüksek hidrolik hızları sayesinde kısa yükleme süreleri elde edilir, böylece en zorlu ortamlarda dahi verimlilik artar.
Bom Süspansiyon Sistemi
Opsiyonel Bom Süspansiyon Sistemi (BSS), engebeli zeminlerde çalışırken ortaya çıkan şokları emerek ve sekmeleri ve kepçeden malzeme dökülmesini azaltarak verimliliği %20'ye kadar artırır. Böylece daha hızlı ve konforlu çalışma sağlanır ve makinenin ömrü uzar.
Volvo kepçe tasarımı
Volvo kepçeleri, Volvo tekerlekli yükleyicilerinin ayrılmaz birer parçası olarak geliştirilmiş ve üretilmiştir. Sonuç olarak, bu ikili birbiriyle mükemmel uyumludur ve sağlam ve güvenilir bir ünite halinde ahenkle çalışarak maksimum üretkenlik ve uzun kullanım ömrü sunar.
Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, birlikte kusursuz bir uyum içinde çalışacak şekilde üretilmiştir. Volvo tasarımı en uygun performans, yüksek verimlilik, düşük yakıt tüketimi ve üstün güvenilirlik sağlaması için zorlu testlere tabi tutulmuştur. Bu köklü ve kendini ispatlamış teknoloji, Volvo tarafından 40 yıldır üretilmektedir ve tamamen firma içinde üretilen bileşen ve parçalardan oluşur.
9
Ağır hizmet uygulamalarının üstesinden gelecek güçlü, sağlam ve güvenilir bir lastikli yükleyici arıyorsanız L250H modelinden başkasını düşünmenize gerek yoktur. Üstün bir Volvo motoruyla donatılmış bu güçlü makine, çalışmanızı optimize etmek için ihtiyaç duyduğunuz gücü ve güvenilirliği sağlar.
Ağır görevler için ağır hizmet
İstenildiğinde soğutma
Hidrolik olarak çalışan ve elektronik olarak kontrol edilen soğutma fanı, hayati önem taşıyan bileşenlerin sıcaklığını kontrol eder. Yalnızca gerektiğinde otomatik olarak devreye girerek, yakıt tüketimini ve gürültüyü azaltır. Fonksiyonun standart olarak ters çevrilebilmesi ve böylece havayı ters yönde üfleyebilmesi, soğutma birimlerinin kendi kendilerini temizlemesini sağlar.
Volvo motoru
Gelişmiş teknolojiye sahip ve onlarca yıllık deneyimle tasarlanmış güçlü Volvo motoru, üstün bir yüksek performans ve düşük yakıt tüketimi sunar. Su soğutmalı turboşarj, motor ömrünü uzatır ve performansı artırır.
Aks yağı sirkülasyonu
Hem ön hem de arka aksta bir aks yağı sirkülasyon özelliği vardır. Bu özellik, aks yağının devridaim yaparak aksın içini soğutmasını, böylece bu parçayı korumasını sağlar. Opsiyonel aks yağı soğutma sistemi aksları soğutur ve yağ değişim aralıklarını uzatabilir.
Contronic ve elektronik sistemler
Makinenin elektronik aksamı, kesintisiz maksimum çalışma süresi için önleyici bakımı ve arıza teşhisini destekler. Su geçirmez konektörler, makinenizin güvenilirliğini korur ve dayanıklılığını artırır.
Akıllı servis erişimi
Volvo olarak, sahada zamanın para demek olduğunu biliyoruz. İşte bu nedenle L250H modelinde devrilebilir bir kabin bulunur. Bu işlev, daha uzun çalışmanızı sağlamak için servis ve bakım erişimini önemli ölçüde kolaylaştıran bir özelliktir. Bu, Volvo'nun makinelerine eklediği zaman kazandırıcı birçok özellikten yalnızca biridir. Çalışma sürenizi korumak için Volvo'ya güvenin.
Bakım gerektirmeyen aküler
İki adet, bakım gerektirmeyen, seri olarak bağlanmış 12 volt ağır hizmet aküsü, 24 volt elektrik sistemini besler. Aküler, makinenin sağ tarafında, iyi yalıtılmış bir bölmede bulunur.
Motora erişim
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, kesintisiz maksimum çalışma süresi için motora hızlı ve kolay servis erişimi sağlar.
Gruplandırılmış ve zemin seviyesinde yağlama noktaları Zemin seviyesinde bulunan gruplandırılmış yağlama noktaları, makinenizin servis ve bakımını hızlandırır ve kolaylaştırır. Opsiyonel otomatik yağlama sistemi, makine çalışırken yağlamayı kontrol ederek daha fazla hizmet süresi ve daha düşük bakım gereksinimi sağlar.
Pürüzsüz bir çalışma
Arka aks tasarımı ile, maksimum makine çalışma süresinin sağladığı gönül rahatlığının keyfini çıkarın. Yalıtılmış salınım pimleri yatağı, gresi içeride ve kiri dışarıda tutarak bileşenlerin 8,000 saat boyunca greslenmiş olmasını sağlar, böylece genel servis sürelerinden ve maliyetlerinden güvenle tasarruf edebilirsiniz.
Eğilebilir kabin
Kabin, 35º ve 70º derece olmak üzere iki pozisyonda eğilebilir. Kabinin eğilmesi, servis ve bakım erişimini yüksek derecede kolaylaştırarak daha fazla çalışma süresi sağlar ve makine daha uzun süre kullanılabilir. Kabin, manuel olarak çalıştırılan bir hidrolik pompayla devrilir.
Yenilikle yüklü
Volvo kabini
Volvo'nun sektörde lider, sertifikalı ROPS/FOPS kabinleri, ergonomik olarak yerleştirilmiş kumandalar, düşük iç gürültü düzeyleri, titreşim koruması ve bol miktarda saklama alanı sağlar.
Volvo Z çubuğu bağlantı sistemi
Volvo’nun kendini kanıtlamış Z çubuğu bağlantı sistemi, sert malzemelerle çalışırken güçlü ve etkili kepçe dolumu için yüksek bir koparma kuvveti sağlar.
OptiShift
Volvo'nun OptiShift teknolojisi, yakıt tüketimini %18'e kadar düşürür, operatör konforunu artırır ve aktarma organlarındaki yükü azaltır.
Volvo kepçe tasarımı
Volvo kepçeleri, Volvo iş makineleri ile mükemmel uyumludur; birlikte, sağlam ve güvenilir bir ünite halinde ahenkle çalışarak maksimum üretkenlik sunarlar.
Akıllı hidrolik
Volvo'nun yük algılayan hidrolik sistemi, hidrolik işlevlere isteğe göre güç sağlayarak
yakıt tüketimini azaltır. Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, optimize edilmiş performans sağlayacak Bom Süspansiyon Sistemi (BSS)
BSS, engebeli zeminlerde çalışırken ortaya çıkan şokları emerek ve sekmeleri ve kepçeden malzeme dökülmesini azaltarak verimliliği %20'ye kadar artırır.
13 Tek kollu
Opsiyonel olarak sunulan çok fonksiyonlu kumanda kolu, operatöre bağlantıyı ve sürüşü eş zamanlı ve hassas olarak kontrol etme olanağı sağlar.
Volvo motoru
Volvo motoru, yüksek performans ve düşük yakıt tüketimi sunar.
Kolay servis erişimi
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, motor bölümüne hızlı ve kolay servis erişimi sağlar.
Eğilebilir kabin Daha iyi servis ve bakım erişimi için, kabin 30° ve 70°
olmak üzere iki pozisyonda eğilebilir.
Böylelikle daha fazla çalışma zamanı ve daha yüksek makine kullanılabilirliği sağlanır.
Volvo kabini
ROPS/FOPS sertifikalı geniş hacimli kabin, ergonomik olarak yerleştirilmiş kumandalar, bol miktarda saklama alanı, üç noktadan bağlantılı emniyet kemerine sahip rahat bir koltuk ve emniyet kemeri uyarısıyla rahat bir çalışma ortamı sunar. Kabin içi gürültünün düşük olması ve titreşime karşı koruma sayesinde operatörler verimli şekilde çalışacaktır.
15
Konfor verimliliği artırır
Geniş, rahat, güvenli ve sessiz. Bunlar Volvo'nun sektör lideri kabinini tanımlayan sözcüklerden yalnızca birkaçı. En uygun şekilde yerleştirilmiş kumandalar, rahat bir koltuk ve geniş saklama alanıyla operatörlerin bir Volvo makinesinde vardiya boyunca memnun hissedeceğinden ve verimli çalışacağından eminiz.
Görüş alanı
Volvo, karanlıkta çalışırken güvenliği artıracak ve görüş alanını geliştirecek çeşitli seçenekler sunar. Makinenin dış hatları boyunca yerleştirilmiş reflektörler, güvenli giriş ve çıkış için kabini aydınlatan LED giriş lambaları ve makinenin çevresindeki görüş alanını genişletmek için ilave LED çalışma lambaları bu seçenekler arasında yer alır. Makinedeki tüm lambalar, Volvo'nun lamba paketleriyle LED tipindedir. Böylece lambalar daha uzun kullanım sürelerine sahip olur ve enerji tasarrufu sağlanır.
Bilgi paneli
Operatör için ekranda yakıt ve yağ seviyeleri ve uyarı mesajları gibi hayati önem taşıyan bilgiler görüntülenerek optimum çalışma sağlanır. En parlak güneş ışığında dahi kolaylıkla okunabilen bu panel kullanılarak, temel konfigürasyonlar ve testler operatör koltuğundan gerçekleştirilebilir.
Tek kollu kumanda
Kullanım kolaylığı için, opsiyonel olarak sunulan çok fonksiyonlu kumanda kolu, operatöre hidrolik fonksiyonları eş zamanlı ve duyarlı bir şekilde kontrol edebilme imkanı sağlar. Konsolda ileri, geri ve kickdown fonksiyonları da yer almaktadır.
Kabin hava filtresi
Kabin hava girişi, makinede yüksek bir noktada, havanın en temiz olduğu yerde bulunmaktadır. Değiştirilmesi son derece kolay olan ön filtre, hava ana filtreden geçmeden ve nihayetinde kabine girmeden önce, iri taneli tozu ve parçacıkları etkili bir şekilde yakalar. Volvo'nun sektör lideri tasarımı, tozun sürekli olarak uzaklaştırılması için kabin havasının %90'ının ana filtreden tekrar geçirilmesine olanak tanır.
İşinize değer katar
Eksiksiz Çözümler
Volvo sizin için doğru çözüme sahiptir. Gelin makinenizin kullanım ömrü boyunca tüm ihtiyaçlarınızı size sağlayalım.
İhtiyaçlarınızı dinleyerek toplam sahip olma maliyetinizi azaltabilir ve gelirinizi koruyabiliriz.
Bir Volvo müşterisi olmak, parmağınızın ucunda eksiksiz bir servis hizmeti olması anlamına gelir.
Volvo, size uzun süreli ortaklık teklif edebilir, hasılatınızı koruyabilir ve kendini işine adamış çalışanlar tarafından sunulan yüksek kaliteli parçaları kullanarak eksiksiz müşteri çözümleri sağlayabilir. Volvo, yatırımınızdan sağlayacağınız pozitif dönüşü artırmaya ve çalışma süresini maksimum seviyeye yükseltmeye kararlıdır.
Orijinal Volvo Parçaları
Bizi ön plana çıkaran, detaylara verdiğimiz önemdir. Bu onaylanmış kavram, makinenizin geleceğinde mükemmel bir yatırımdır. Makinenin doğru şekilde çalışması ve performansını koruyabilmesi için her parça çok önemli olduğundan, tüm parçalar kapsamlı testlerden geçirilmiş ve onaylanmıştır. Sadece Orijinal Volvo Parçaları'nı kullanarak, makinenizin dünyaca ünlü Volvo kalitesini koruduğundan emin olabilirsiniz.
Servis Ağı
İhtiyaçlarınıza daha hızlı cevap vermek için, Volvo tesislerinden bir Volvo uzmanı yolda. Volvo'nun teknisyenlerinden, atölyelerinden ve bayilerinden oluşan geniş bir altyapıya sahip olan servis ağı, yerel bilgiler ile küresel deneyimi bir araya getirerek size tam destek sunar.
CareTrack
CareTrack, size zaman ve para kazandırmak için tasarlanmış çok çeşitli makine bilgilerine erişmenizi sağlar. Yakıt masrafını azaltın, makine ve operatör performansını optimize edin ve kesintisiz çalışmayı maksimize etmek için servis ve bakımı proaktif olarak yönetin.
17 Müşteri Bakım Anlaşmaları
Müşteri Bakım Anlaşmaları yelpazesinde, önleyici bakım, toplam onarım ve çeşitli çalışma hizmetleri sunulur. Volvo, makine kullanımını ve durumunu izlemek için en yeni teknolojileri kullanarak karlılığınızı artırma önerilerinde bulunur.
Müşteri Bakım Anlaşmaları ile, servis maliyetlerinizi kontrol altında tutabilirsiniz.
Ayrıntılarıyla Volvo L250H
Motor
V-ACT Stage IIIA, 13 litre, 6 silindirli, silindir başına 4 valfli, düz turboşarjlı dizel motor, üstten eksantrik mili ve elektronik olarak kontrol edilen birim enjektörleri. Motorda ıslak, değiştirilebilir silindir gömlekleri ve değiştirilebilir supap kılavuzları ile supap yuvaları bulunmaktadır. Gaz uygulamaları, gaz pedalından veya opsiyonel el gazından elektrikli olarak iletilir.
Hava Temizleme: 2 aşamalı.
Soğutma sistemi: Hidrostatik, elektronik kontrollü fan ve havadan havaya tipte ara soğutucu.
Motor D13E
Maksimum güç d/s
(d/dk) 25.0 (1 500)
SAE J1995 brüt kW / hp 298 / 405
ISO 9249, SAE J1349 net kW / hp 296 / 402
Maksimum tork d/s
(d/dk) 18.3 (1 100)
SAE J1995 brüt Nm 2 231
ISO 9249, SAE J1349 Nm 2 220
Ekonomik çalışma aralığı d/dk 800 - 1 600
Silindir hacmi l 12,8
Elektrik sistemi
Merkezi uyarı sistemi: Merkezi uyarı sistemi ve uyarı sesi içeren Contronic elektrik sistemi, şu işlevleri gerçekleştirir: - Büyük motor arızası - Düşük direksiyon sistemi basıncı - Aşırı devir uyarı motoru - İletişim kesintisi (bilgisayar arızası) Aşağıdaki fonksiyonlar için vites seçiliyken merkezi uyarı lambası ve uyarı sesi. - Düşük motor yağı basıncı - Yüksek motor yağı sıcaklığı - Yüksek turboşarj sıcaklığı - Düşük soğutma suyu seviyesi - Yüksek soğutma suyu sıcaklığı - Yüksek yağ karteri basıncı - Düşük şanzıman yağı basıncı - Yüksek şanzıman yağı sıcaklığı - Düşük fren basıncı - Park freni devrede - Fren şarj arızası - Düşük hidrolik yağı seviyesi - Yüksek hidrolik yağı sıcaklığı - Seçili viteste aşırı devir — Ön ve arka aksta yüksek fren soğutma yağı sıcaklığı.
Voltaj V 24
Aküler V 2 x 12
Akü kapasitesi Ah 2 x 170
Soğuk marş kapasitesi, yaklaşık A 1 000
Alternatör derecesi W/A 2 280 / 80
Marş motoru gücü kW 7
140 160 180 200 220 240 260 280 300 320 340
1 000
800 1 200 1 400 1 600 1 800 2 000
800 1 000 1 200 1 400 1 600 1 800 2 000 2 200 Güç
kW
Güç Tork
Tork Ekonomik çalışma aralığı Nm
Fren sistemi
Servis freni: Azot içeren akümülatörlerle Volvo çift devreli sistem.
Dışarıya monte edilmiş, hidrolik olarak çalışan, tamamen yalıtılmış yağ sirkülasyonu ile soğutmalı ıslak disk frenler. Operatör gösterge panelindeki bir anahtarı kullanarak fren yaparken, kavramanın otomatik olarak ayrılmasını seçebilir.
Park freni: Şanzımana entegre edilmiş, tamamen yalıtımlı, ıslak çok diskli fren. Yay kuvveti ile uygulanır ve gösterge panelindeki bir anahtarla elektrohidrolik olarak çalıştırılır.
İkinci fren: Şarjlı akümülatörler ile çiftli fren devreleri. Bir devre veya park freni, tüm güvenlik gereklerini karşılamaktadır.
Standart: Fren sistemi, ISO 3450 gereklerine uygundur.
Tekerlek başına fren diski sayısı, ön/arka 1/1
Akümülatörler l 2 x 1,0 + 1 x 0,5
Aktarma organları
Tork konverteri: Tek kademe.
Şanzıman: Tek kol kontrollü Volvo grup mili şanzımanı. Darbe Genlik Modülasyonlu (PWM) vitesler arasında hızlı ve yumuşak geçiş. Kilitli tork konverteri.
Şanzıman: Volvo Automatic Power Shift (Otomatik Şanzıman) (APS), tam otomatik 1-4 vites değiştirme ve OTOMATİK dahil 4 farklı vites değiştirme programlı mod seçici.
Akslar: Planet tipi göbek redüksiyonu ve nodül tipi demir aks muhafazasıyla tamamen yüzer Volvo aks milleri. Ön aks sabit ve arka aks salınımlıdır. Ön aksta %100 diferansiyel kilidi bulunur.
Şanzıman Volvo HTL 222C
2.094:1
Maksimum hız, ileri/
geri
1. vites km/h 7
2. vites km/h 11.5
3. vites km/h 24.5
4. vites km/h 38
Ölçülen lastikler 29.5R25 L4
Ön aks/arka aks AWB 50B / 41
Arka aks salınımı ± ° 15
15° salınımda yerden yükseklik mm 600
19 Kabin
Göstergeler: Önemli tüm bilgiler, operatörün görüş alanında merkezi olarak konumlandırılmıştır. Contronic izleme sistemi ekranı.
Isıtıcı ve buz çözücü: Temiz hava filtreli ısıtıcı bobin ve otomatik ve 11 devirli fan. Tüm cam bölgeleri için buz çözücü hava menfezleri.
Operatör koltuğu: Ayarlanabilir süspansiyon ve toplanabilen emniyet kemeri ile operatör koltuğu. Koltuk arka duvar ile zeminde yer alan destekler üzerine monte edilmiştir. Toplanabilen emniyet kemerinden meydana gelen kuvvetler, koltuk kızakları tarafından emilir.
Standart: Kabin ROPS (ISO 3471), FOPS (ISO 3449) uyarınca test edilmiş ve onaylanmıştır. Kabin ISO 6055 (“Operatör Yukarıdan Koruma - Endüstriyel kamyonlar”) ve SAE J386 (“Operatör Güvenlik Sistemi”) gereksinimlerini karşılar.
ISO 6396/SAE J2105'e göre kabin içi ses seviyesi
LpA dB(A) 70
ISO 6395/SAE J2104'e göre dış ses seviyesi
LwA dB(A) 109
Havalandırma m3/dk 9
Isıtma kapasitesi kW 16
Klima (opsiyonel) kW 7,5
Kaldırma kolu sistemi Z-bar
Kaldırma silindirleri 2
Silindir çapı mm 190
Piston kolu çapı mm 100
Strok mm 873
Eğim silindiri 1
Silindir çapı mm 220
Piston kolu çapı mm 120
Strok mm 570
Direksiyon sistemi
Direksiyon sistemi: Yüke duyarlı hidrostatik mafsallı direksiyon.
Sistem kaynağı: Direksiyon sistemi, değişken silindir hacimli yük algılamalı aksiyal pompadan daha öncelikli olarak beslenir.
Direksiyon silindirleri: İki adet, çift etkili silindir.
Silindir çapı mm 100
Rot çapı mm 60
Strok mm 525
Çalışma basıncı MPa 21.0 ± 0.35
Maksimum akış l/min 202
Maksimum artikülasyon ± ° 37
Servis
Servis erişimi: Geniş ve açılması kolay kaput, tüm motoru kaplar ve elektrikle çalıştırılır. Sıvı filtreleri ve bileşen havalandırma filtreleri uzun servis aralıklarını desteklemektedir. Sorun giderme işlemlerini kolaylaştırmak için verileri izleme, kaydetme ve inceleme imkanı.
Yakıt deposu l 366
Motor soğutma suyu l 55
Hidrolik yağ deposu l 226
Şanzıman yağı l 48
Motor yağı l 50
Ön/arka aks yağı l 78 / 80
Hidrolik sistem
Sistem kaynağı: İki adet değişken deplasmanlı aksiyal pistonlu pompa. Direksiyon sistemi her zaman önceliklidir.
Valfler: Çift yönlü 2 makaralı valf. Ana valf 2 makaralı bir pilot valf tarafından kontrol edilir.
Kaldırma fonksiyonu: Valfin üç konumu vardır; kaldırma, tutma ve indirme. İndüktif/manyetik otomatik bom açılıp kapatılabilir ve maksimum erişim ile tam kaldırma yüksekliği arasındaki herhangi bir konuma ayarlanabilir.
Devirme fonksiyonu: Valfin üç işlevi vardır; geri alma, tutma ve boşaltma. İndüktif/manyetik otomatik devirme, istenen kepçe açısına ayarlanabilir.
Silindirler: Tüm fonksiyonlar için çift etkili silindirler.
Filtre: 10 mikron (mutlak) filtre kartuşu aracılığıyla tam akışlı filtreleme.
Maksimum çalışma basıncı, pompa 1 MPa 29,0 ± 0,5
Akış l/min 252
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Maksimum çalışma basıncı, pompa 2 MPa 31,0 ± 0,5
Akış l/min 202
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Maksimum çalışma basıncı, pompa 3 MPa 25,0 ± 0,5
Akış l/min 83
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Pilot sistemi MPa 3,2 - 4,0
Döngü süreleri
Kaldırma s 7,1
Yatırma s 1,9
İndirme, boş s 4,1
Toplam döngü süresi s 13,1
Lastikler L250H: 29.5 R25 L4
Standart bom Uzun bom
A mm 9 490 9 800
B mm 7 530 7 800
C mm 3 750 3 750
D mm 540 540
E mm 1 790 1 890
F mm 3 740 3 730
F1 mm 3 630 3 630
F2 mm 2 850 2 840
G mm 2 132 2 133
H mm 3 140 3 490
J mm 4 340 4 700
K mm 4 640 5 000
L mm 6 330 6 680
M mm 1 670 1 640
N mm 2 340 2 610
O ° 62 57
P2 ° 45 45
P ° 47 47
R ° 41 43
R1 ° 48 51
S ° 75 81
S1 ° 42 46
T mm 129 197
U* mm 540 620
V mm 3 580 3 580
X mm 2 400 2 400
Y mm 3 170 3 170
Z mm 3 940 4 150
a1 mm 15 860 16 060
a2 mm 7 110 7 110
a3 mm 3 950 3 950
a4 ° 37 37
* Taşıma pozisyonu SAE Kepçe: 5,7 m3 STE P T SEG
Teknik özellikler
Geçerli olan yerlerde teknik özellikler ve boyutlar, ISO 7131, SAE J732, ISO 7546, SAE J742, ISO 14397 ve SAE J818 standartlarına uygundur.
21
6,1 m3 L250H
6,9 m3
5,7 m3 6,5 m3 6,4 m3 5,6 m3 5,5 m3 6,0 m3
6,1 m3
5,7 m3
5,5 m3 10,2 m3
10,2 m3 Genel AmaçTaşHafif malzemeHafif malzemeYeniden taşımaGenel AmaçTaşYeniden taşıma
Standart bomUzun bom
Bom tipi
Kepçe dolumu
Malzeme yoğunluğu (t/m3) Kepçe
tipi ISO/SAE
Kepçe hacmi
Kepçe dolum katsayısını anlama İlave
Kepçe Seçim Tablosu
İşlem gören hacim kepçe doluluğuna göre değişiklik gösterir ve genellikle kepçe- nin ISO/SAE hacminden yüksektir. Tablo, malzeme yoğunluğuna ilişkin optimum kepçe seçimini göstermektedir.
Material Bucket fi ll, % Material density, t/m3
Toprak 110 - 115 1,4 - 1,6
Kil 110 - 120 1,4 - 1,6
Kum 100 - 110 1,6 - 1,9
Çakıl 100 - 110 1,7 - 1,9
Kaya 75 - 100 1,5 - 1,9
Kaya kepçelerinin boyutları, malzeme yoğunluğu yerine en uygun penetrasyon ve doldurma kapasitesi için optimize edilmiştir.
Yardımcı Çalışma Verileri
Standart bom Uzun bom
Lastikler 29.5 R25 L4 29.5 R25 L5 875/65R29 L3 29.5 R25 L5 875/65R29 L3
Lastikler üzerinde genişlik mm 35 95 35 95
Yerden yükseklik mm 40 -10 40 -20
Devirme yükü, tam dönüş kg 1 010 180 930 180
Çalışma ağırlığı kg 1 490 650 1 500 650
L250H
Lastikler 29.5 R25 L4 TEKRAR TAŞIMA GENEL AMAÇLI KAYA*** HAFİF
MALZEME
UZUN BOM*
6.1 m3 STE P BOE
6.9 m3 STE P BOE
5.7 m3 STE P T SEG
6.4 m3 STE P T SEG
6.4 m3 STE P BOE
5.5 m3 STE P T SEG
5.5 m3 SPN P T SEG
6 m3 SPN P T SEG
10.2 m3 LM P
Hacim, yığma ISO/SAE m3 6,1 6,9 5,7 6,4 6,4 5,5 5,5 6,0 10,2 -
%110 dolum faktöründe hacim m3 6,7 7,6 6,3 7,0 7,0 6,1 6,1 6,6 11,2 -
Statik devirme yükü, düz kg 27 590 27 260 25 640 25 370 25 601 26 310 25 790 25 350 24 680 -3 050
35° dönüşte kg 24 520 24 200 22 760 22 500 22 733 23 390 22 860 22 440 21 810 -2 760
tam dönüşte kg 24 170 23 860 22 440 22 180 22 406 23 060 22 530 22 110 21 490 -2 740
Koparma kuvveti kN 311,8 291,0 323,4 298,7 303,9 330,9 277,1 265,2 251,9 -28
A mm 9 230 9 350 9 490 9 600 9 280 9 410 9 740 9 840 9 610 310
E mm 1 560 1 670 1 790 1 890 1 600 1 710 2 020 2 110 1 930 100
H**) mm 3 320 3 230 3 140 3 060 3 280 3 200 2 980 2 910 3 010 350
L mm 6 490 6 610 6 330 6 440 6 440 6 680 6 680 6 740 7 030 350
M**) mm 1 520 1 610 1 670 1 750 1 550 1 620 1 860 1 930 1 770 -30
N**) mm 2 270 2 320 2 340 2 390 2 290 2 320 2 460 2 490 2 390 270
V mm 3 580 3 580 3 580 3 580 3 580 3 580 3 580 3 580 3 700 -
a1 açıklık dairesi mm 15 740 15 800 15 860 15 910 15 760 15 830 16 000 16 040 16 060 -
Çalışma ağırlığı kg 34 560 34 720 33 980 34 120 33 970 34 900 35 280 35 250 34 790 -80
*) 5,7 m3 GP STE P T SEG kepçeyle ölçülmüştür Not: Yalnızca orijinal Volvo ataçmanlar için geçerlidir.
**) Kepçe dişlerine ya da cıvatalı kenara kadar ölçülmüştür.
Kepçe kenarına boşaltma derinliği, 45 derecelik boşaltma açısıyla ölçülmüştür. (Kürek burunlu kepçe 42°’de).
***) 29.5 R25 L5 lastikle ölçülmüştür.
Donanım
STANDART DONANIM Servis ve bakım
Motor yağı uzaktan tahliye ve doldurma Şanzıman yağı uzaktan tahliye ve doldurma Yağlama manifoldları, zeminden erişilebilir Basınç kontrol bağlantıları: şanzıman ve hidrolik, hızlı bağlantılar
Alet kutusu, kilitlenebilir Motor
İki kademeli hava temizleyici, ön temizleyici, birincil ve ikincil filtre
Soğutma suyu seviyesi için gösterge Emilen hava ön ısıtma
Su tutuculu yakıt ön filtresi Yakıt filtresi
Yağ karteri havalandırması yağ tutucusu Harici radyatör hava giriş koruması Elektrik sistemi
24 V, opsiyonel aksesuarlar için önceden kablolanmış
Alternatör 24 V/80 A/2,280 W Akü ayırma anahtarı
Yakıt göstergesi Çalışma sayacı Elektrikli korna Gösterge paneli:
Yakıt seviyesi
Dizel Egzoz Sıvısı/AdBlue seviyesi Şanzıman sıcaklığı
Soğutma suyu sıcaklığı Gösterge aydınlatması Aydınlatma:
Kısa ve uzun huzmeli çift halojen ön farlar Park lambaları
Çift fren ve arka lamba grupları
Flaşör fonksiyonuna sahip sinyal lambaları Halojen çalışma lambaları (2 ön ve 2 arka) Contronic izleme sistemi
Makine verilerinin izlenmesi ve kaydedilmesi Contronic göstergesi
Yakıt tüketimi
Dizel Egzoz Sıvısı/AdBlue tüketimi Ortam sıcaklığı
Saat
Uyarı ve gösterge lambaları için test fonksiyonu Fren testi
Test fonksiyonu, maksimum fan devrinde ses şiddeti Uyarı ve gösterge lambaları:
Akü şarjı Park freni Uyarı ve ekran mesajı:
Rejenerasyon
Motor soğutma suyu sıcaklığı Şarj havası sıcaklığı Motor yağı sıcaklığı Motor yağı basıncı Şanzıman yağı sıcaklığı Şanzıman yağı basıncı Hidrolik yağı basıncı Fren basıncı Park freni devrede Fren şarjı
Yön değişiminde aşırı devir Aks yağı sıcaklığı Direksiyon basıncı Karter basıncı Ataşman kilidi açık Emniyet Kemeri Uyarısı
OPSİYONEL DONANIM Servis ve bakım
Otomatik yağlama sistemi
Uzun bom için otomatik yağlama sistemi Yağ örneği alma valfi
Sistemin yağlanması için yağ doldurma pompası Alet takımı
Bijon anahtarı takımı CareTrack, GSM, GSM/Uydu Telematik, Abonelik Motor
Ön hava temizleyici, siklon tip Ön hava temizleyici, yağ banyolu tip Ön hava temizleyici, turbo tip Otomatik motor durdurma Motor bloğu ısıtıcısı, 230 V/110 V Yakıt doldurma süzgeci Yakıt ısıtıcı
El gazı kumandası
Maksimum fan devri, sıcak iklim Korozyon korumalı radyatör İki yönlü soğutma fanı
İki yönlü soğutma fanı ve aks yağı soğutucusu Elektrik sistemi
Seviye uyarıları:
Yakıt seviyesi
Dizel Egzoz Sıvısı/AdBlue seviyesi Motor yağı seviyesi
Motor soğutma suyu seviyesi Şanzıman yağı seviyesi Hidrolik yağı seviyesi Yıkama suyu seviyesi
Arıza durumunda motor torkunu azaltma:
Yüksek motor soğutma suyu sıcaklığı Yüksek motor yağı sıcaklığı Düşük motor yağı basıncı Yüksek karter basıncı Yüksek şarj havası sıcaklığı
Aşağıdaki arızalar halinde motoru rölantiye düşürme fonksiyonu:
Yüksek şanzıman yağı sıcaklığı Şanzıman kavramalarında kayma Arkaplan aydınlatmalı tuş takımı Vites seçiliyken marş kilidi Güç aktarma organları
Otomatik Power Shift (Otomatik Şanzıman) Tam otomatik vites değiştirme, 1-4 PWM kontrollü vites değişimi
Hidrolik kol konsolunda ileri ve geri geçiş Şanzıman yağı seviyesi için gösterge camı Diferansiyeller: Ön, %100 hidrolik dif. kilidi Arka, klasik.
OptiShift Birinci vites kilidi Fren sistemi
Çift fren devresi Çift fren pedalı İkincil fren sistemi Elektro-hidrolik park freni Fren aşınma göstergeleri Kabin
ROPS (ISO 3471), FOPS (ISO 3449) Tek anahtarlı kit kapı/marş
Akustik iç kaplama Çakmak, 24 V güç çıkışı Kilitlenebilir kapı
Temiz hava girişi ve buz çözücülü kabin ısıtması İki filtreli temiz hava girişi
Otomatik ısı kontrolü Paspas
İkili kabin lambaları İç arka görüş aynaları Çift dış arka görüş aynaları Sürgülü cam, sağ taraf Renkli ön cam
Toplanabilir emniyet kemeri (SAE J386) Ayarlanabilir direksiyon
Saklama bölmesi Evrak cebi Güneşlik İçecek tutucu Ön ve arka cam yıkayıcı Ön ve arka cam silecekleri Ön ve arka silecekler için fasıla işlevi
Hidrolik sistemi
Ana valf, hidrolik pilotlu çift etkili 2 mekik Değişken hacimli aksiyal pistonlu pompa (3):
1 Çalışma hidroliği, Pilot hidroliği ve Fren sistemi 2 Çalışma hidroliği, Pilot hidroliği, Direksiyon ve Fren sistemi
3 Soğutucu fan ve Fren sistemi Elektro-hidrolik servo kontroller Elektronik hidrolik kol kilidi Otomatik bom tepmesi Otomatik kepçe konumlandırıcı Çift etkili hidrolik silindirleri
Hidrolik yağı seviyesi için gösterge camı Hidrolik yağı soğutucusu
Dış donanım Turuncu tırabzanlar Çamurluk, ön ve arka Viskoz kabin bağlantıları
Lastik motor ve şanzıman bağlantıları Şase, mafsal kilidi
Aşağıdakiler için vandalizm kilidi Motor bölmesi
Radyatör ızgarası Kaldırma gözleri Sabitleme gözleri Uyarlanmış karşı ağırlık
Karşı ağırlık, opsiyonel korumalar için önceden delinmiş
VOLVO OPSİYONEL DONANIMLARI
Her pazarda ürünlerin tamamı mevcut olmayabilir. Sürekli iyileştirme politikamız kapsamında önceden haber vermeksizin teknik özelliklerde ve tasarımlarda değişiklik yapma hakkımız saklıdır. Resimler, standart makine versiyonunda yer almayan, opsiyonel özellikler içeriyor olabilir.
OPSİYONEL DONANIM Elektrik sistemi
Hırsızlık önleme mekanizması Acil durdurma
Kilitleme mekanizması, Kilitleme ve Etiketleme Farlar, solda asm.
Plaka tutucusu, aydınlatmalı
Arka görüş sistemi, kabinde renkli LCD ekran Azaltılmış fonk. çalışma lambaları, geri viteste Geri manevra alarmı, sesli
Geri manevra alarmı, sesli, çok frekanslı Geri vites uyarı lambası, fl aşör lamba Kısaltılmış far destek braketleri Yan işaret lambaları LED döner uyarı fl aşörü
Halojen çalışma lambaları, ataşmanlar LED çalışma lambaları, ataşmanlar
Kabin üzerinde halojen çalışma lambaları, ön ve arka LED Far
Kabin üzerinde LED çalışma lambaları, ön ve arka Çalışma lambaları, arka ızgarada, 2 LED lamba Çalışma lambaları, farların üstünde, 2 LED lamba LED arka lamba
Elektrik dağıtım ünitesi 24 volt Yükleme Desteği
Radar algılama sistemi
Takviye ile çalıştırma konektörü, NATO Tipi Kabin
Operatör el kitabı yeri Otomatik Klima Kontrolü, ACC ACC kontrol paneli, Fahrenheit ölçekli Asbest tozundan koruma filtresi Küllük
Kabin havası temizleyici, siklon tip Karbon filtre
Koruyucu plaka, kabin altı Yemek kabı tutucu
Volvo Kolçak, operatör koltuğu, sol
Operatör koltuğu, Volvo havalı süsp., ağır hizmet tipi, yüksek sırtlık, ısıtma
Operatör koltuğu, (havalı koltuk standart) 2 noktadan bağlantılı emniyet kemeri Operatör koltuğu, (havalı koltuk standart) 3 noktadan bağlantılı emniyet kemeri Radyo kurulum kiti, 12 volt çıkış, sol tarafta Radyo kurulum kiti, 12 volt çıkış, sağ tarafta Radyo (AUX, Bluetooth ve USB
bağlantısıyla) Subwoofer Direksiyon topuzu Perde, arka camlar Perde, yan camlar Zamanlayıcılı kabin ısıtması Cam, sürgülü, kapı Üniversal kapı/kontak anahtarı Uzaktan kapı açma sistemi Ön görüş aynası
Kabin ısıtıcı elektrik prizi 240 V Güç aktarma organları
Diferansiyel kilidi ön %100, arkada sınırlı kaymalı Hız sınırlayıcı
Tekerlek/aks yalıtım muhafazaları Fren sistemi
Yağ soğutucusu ve filtre, ön ve arka aks Paslanmaz çelik, fren hatları
Hidrolik sistemi Bom süspansiyon sistemi Ayrı ataçman kilitleme 3. fonksiyon için soğuk iklim kiti
Bom silindiri hortumu ve borusu için muhafazalar Hidrolik yağı, biyobozunur, Volvo
Hidrolik yağı, yanmaz Sıcak iklim hidrolik yağı 3. hidrolik fonksiyonu
Tek kollu kontrol, hidrolik 2 fonksiyon Tek kollu kontrol, hidrolik 3 fonksiyon Tek kollu kontrol, hidrolik 4 fonksiyon Dış donanım
Kabin merdiveni, lastik askılı İptal edilmiş ön çamurluklar Yangın önleme sistemi
Çamurluklar, tam örtücü, 80 serisi lastikler için ön ve arka
Çamurluklar, tam örtücü, 65 serisi lastikler için ön ve arka
Uzun bom Çekme bağlantısı Koruyucu donanım
Göbek koruyucu, ön Göbek koruyucu, arka
Koruyucu plaka, ağır hizmet tipi, ön şasi Arka şase plakası
Ön/arka aks şase plakası Kabin tavanı, ağır hizmet tipi Ön far koruyucuları Radyatör ızgarası koruyucuları Arka lamba koruyucuları Camlar, yan ve arka koruyucular Ön cam koruyucu
Korozyona karşı koruma, makine gövdesi boyası Diğer donanımlar
CE işareti
Rahat Sürüş Kontrolü (CDC) Karşı ağırlık, ağaç kesimi
Otomatik test fonksiyonlu ikincil direksiyon Ses etiketi, AB
Ses etiketi, ABD
Refl ektör etiketler, makine dış hatları Refl ektör etiketler, kabin dış hatları Ses azaltma kiti, dış
Lastikler 26.5 R25 775/65 R29 29.5 R25 875/65 R29 Ataçmanlar
Kepçeler:
Kaya düz veya kürek burunlu Genel amaçlı
Yeniden işleme Yan boşaltma Hafif malzeme Yıpranır parçalar:
Cıvatalı ve kaynaklı kepçe dişleri Segmentler
Üç kısımlı kesici kenar, cıvatalı
Tek kollu kumanda Yükleme Desteği Uzun bom
Aks yağı soğutucu
Otomatik yağlama
Ön/arka görüş kamerası
Ref. No 20048831_C / Turkish-54 / 2016.09 / WLO / Volvo, Global Marketing
